~ 2 0 2 4 年 教 师 资 格 证 ~
《信息技术》
计 算 机 网 络 技 术 3 / 4
讲师：钮弘俊
更多干货关注 粉笔教师教育 粉笔教师第三节 数据通信技术
计算机网络是计算机技术与通信技术相结合的产物。P132
一、数据通信系统
（一）基本概念
Ø 数据
ü 表示信息的形式可以是数值、文字、图形、声音、图像及动画。数据是信息的载体与表示方式。

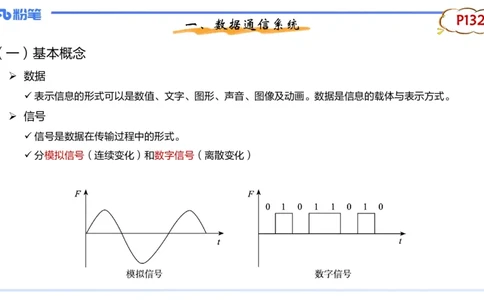

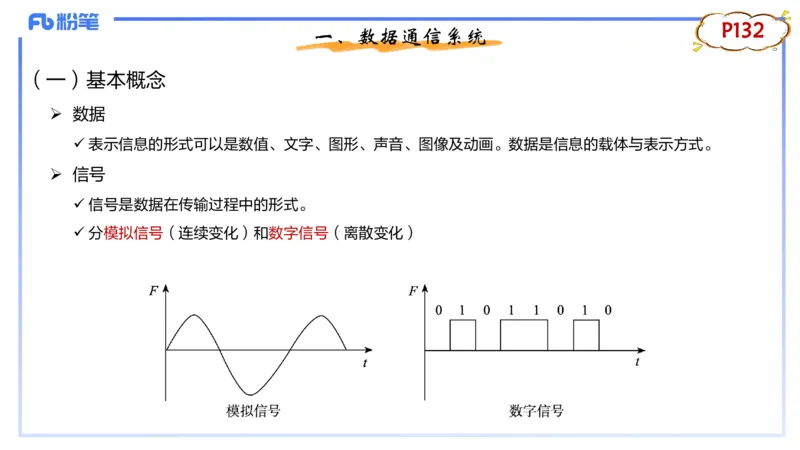

Ø 信号
ü 信号是数据在传输过程中的形式。
ü 分模拟信号（连续变化）和数字信号（离散变化）P132
一、数据通信系统

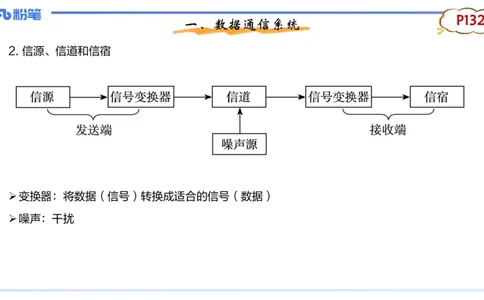

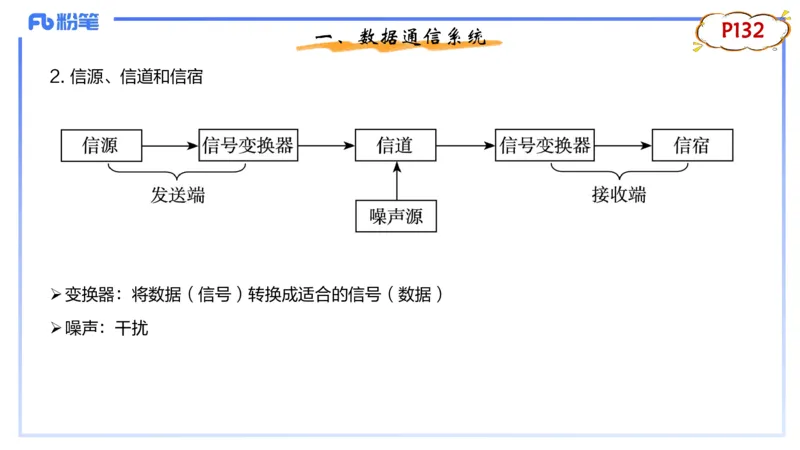

2. 信源、信道和信宿
Ø变换器：将数据（信号）转换成适合的信号（数据）
Ø噪声：干扰P133
一、数据通信系统

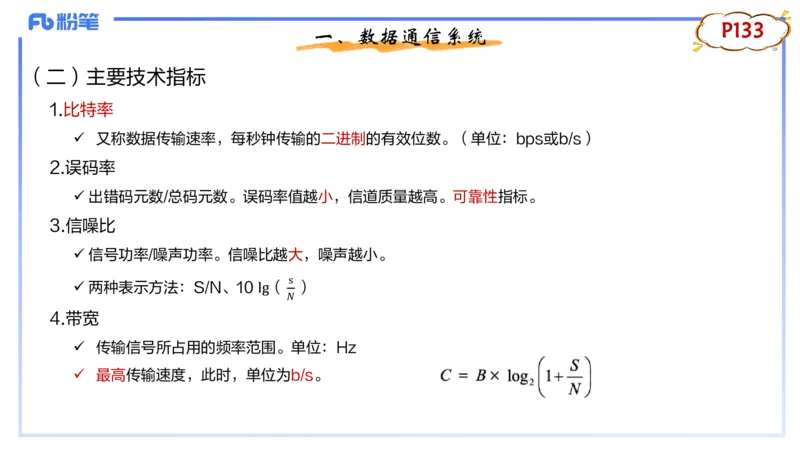

（二）主要技术指标
1.比特率
ü 又称数据传输速率，每秒钟传输的二进制的有效位数。（单位：bps或b/s）
2.误码率
ü 出错码元数/总码元数。误码率值越小，信道质量越高。可靠性指标。
3.信噪比
ü 信号功率/噪声功率。信噪比越大，噪声越小。
ü 两种表示方法：S/N、10 （ ）
s
4.带宽
lg
ü 传输信号所占用的频率范围。单位：Hz
ü 最高传输速度，此时，单位为b/s。书上无
试题巩固

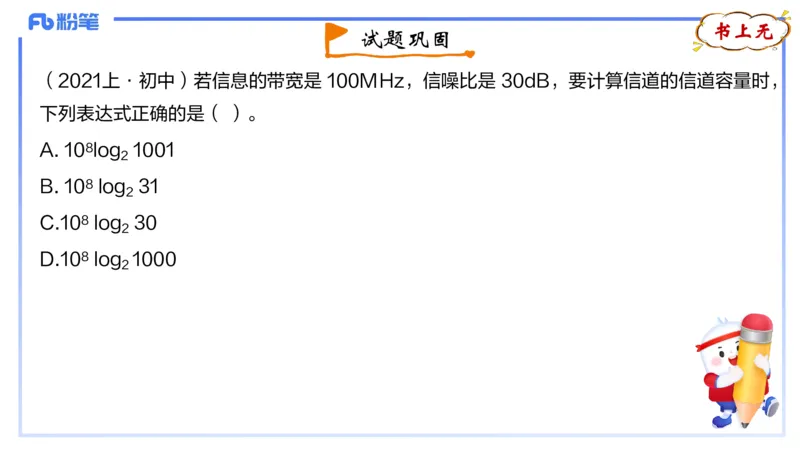

（2021上·初中）若信息的带宽是 100MHz，信噪比是 30dB，要计算信道的信道容量时，
下列表达式正确的是（ ）。
A. 108log 1001
2
B. 108 log 31
2
C.108 log 30
2
D.108 log 1000
2P134
二、数据传输方式

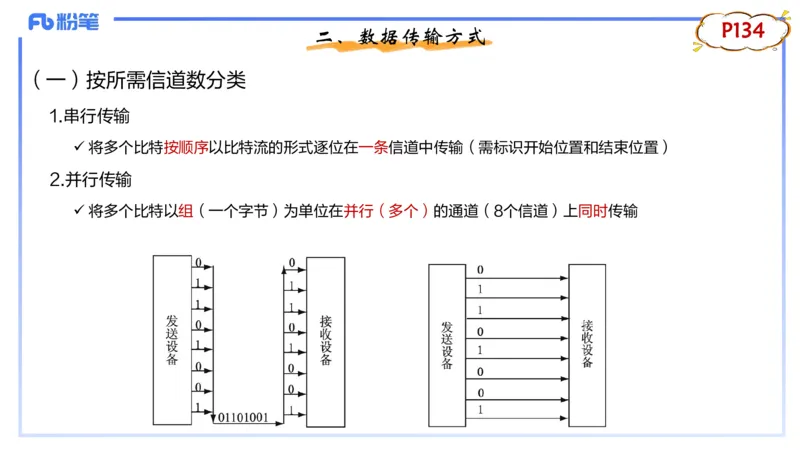

（一）按所需信道数分类
1.串行传输
ü 将多个比特按顺序以比特流的形式逐位在一条信道中传输（需标识开始位置和结束位置）
2.并行传输
ü 将多个比特以组（一个字节）为单位在并行（多个）的通道（8个信道）上同时传输P135
二、数据传输方式

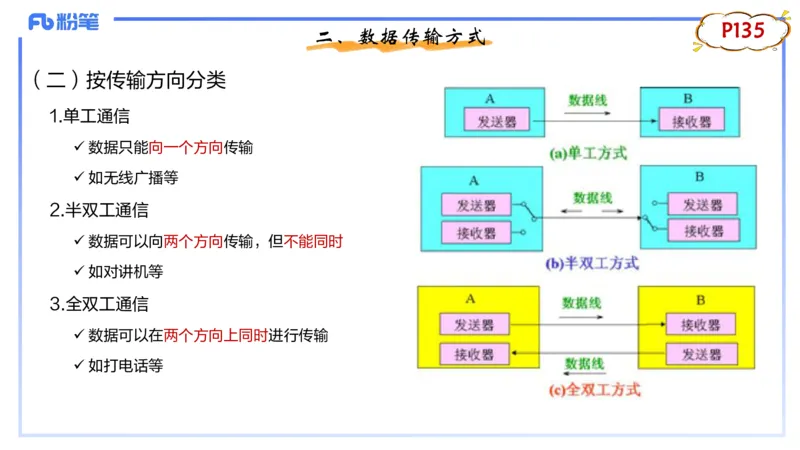

（二）按传输方向分类
1.单工通信
ü 数据只能向一个方向传输
ü 如无线广播等
2.半双工通信
ü 数据可以向两个方向传输，但不能同时
ü 如对讲机等
3.全双工通信
ü 数据可以在两个方向上同时进行传输
ü 如打电话等P135
二、数据传输方式

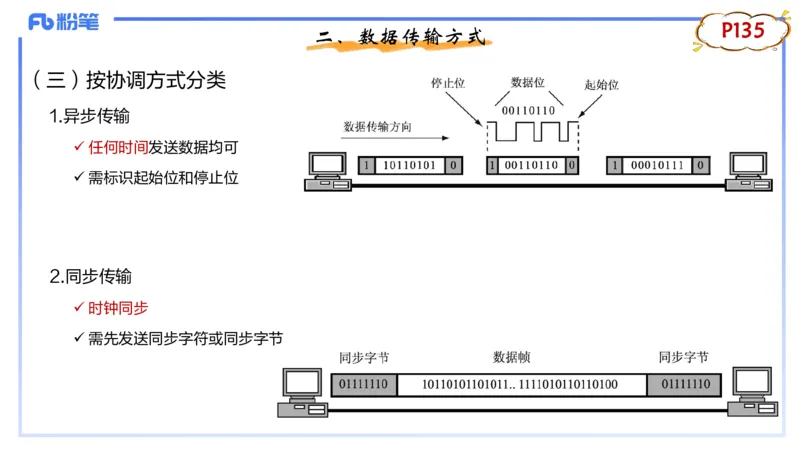

（三）按协调方式分类
1.异步传输
ü 任何时间发送数据均可
ü 需标识起始位和停止位
2.同步传输
ü 时钟同步
ü 需先发送同步字符或同步字节P136
二、数据传输方式
（四）按在信道中的传输技术分类
1.基带传输：以原本的“0”和“1”的形式原封不动地在信道上进行传输

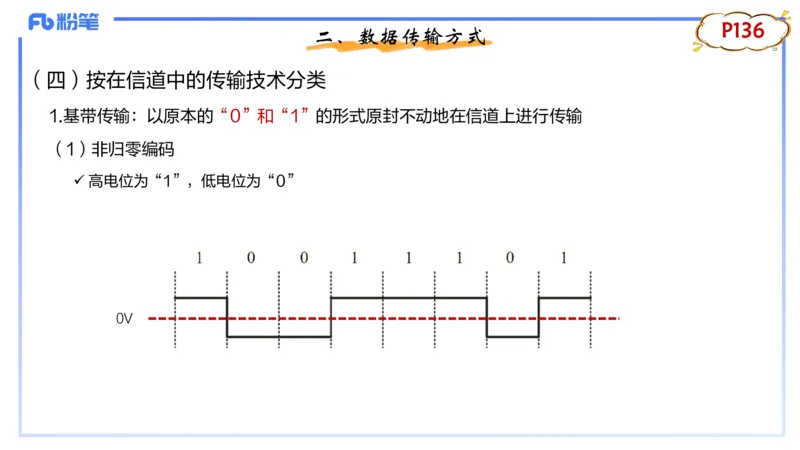

（1）非归零编码
ü 高电位为“1”，低电位为“0”
0VP137
二、数据传输方式

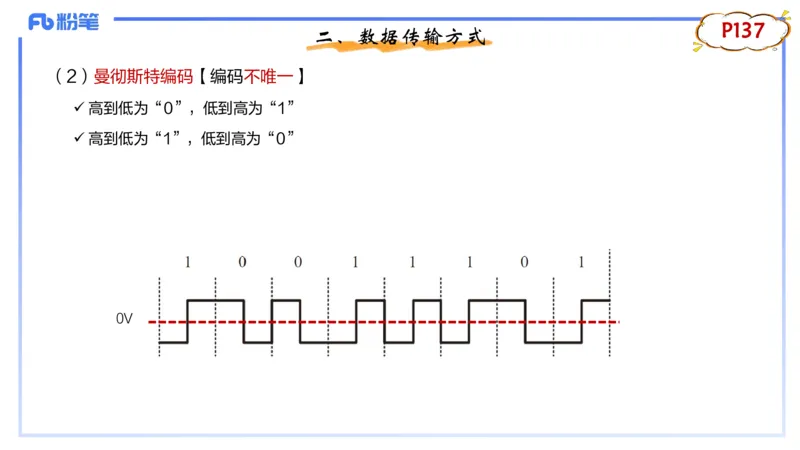

（2）曼彻斯特编码【编码不唯一】
ü 高到低为“0”，低到高为“1”
ü 高到低为“1”，低到高为“0”
0VP137
二、数据传输方式

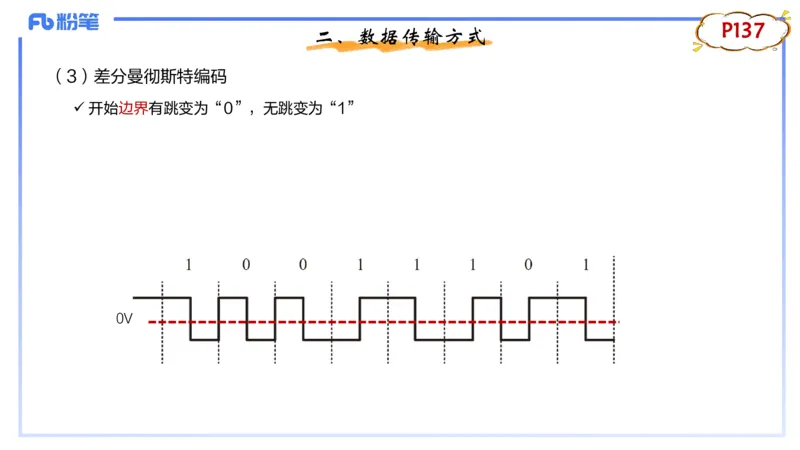

（3）差分曼彻斯特编码
ü 开始边界有跳变为“0”，无跳变为“1”
0V讲义无
试题巩固

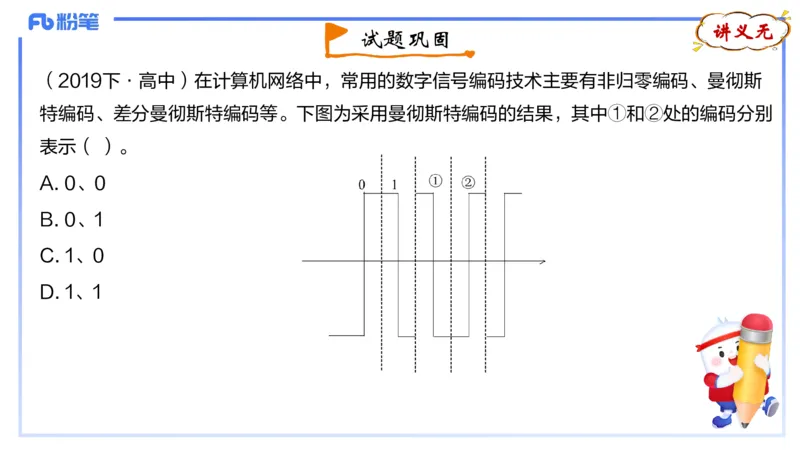

（2019下·高中）在计算机网络中，常用的数字信号编码技术主要有非归零编码、曼彻斯
特编码、差分曼彻斯特编码等。下图为采用曼彻斯特编码的结果，其中①和②处的编码分别
表示（ ）。
A. 0、0
B. 0、1
C. 1、0
D. 1、1讲义无
试题巩固

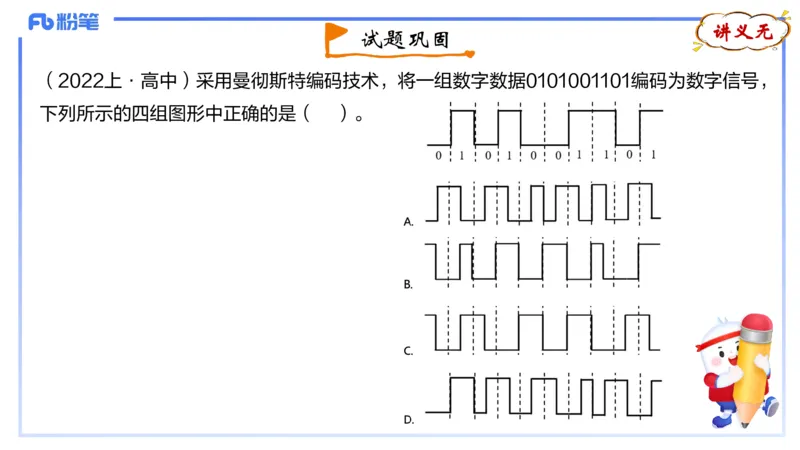

（2022上·高中）采用曼彻斯特编码技术，将一组数字数据0101001101编码为数字信号，
下列所示的四组图形中正确的是（ ）。P137
二、数据传输方式

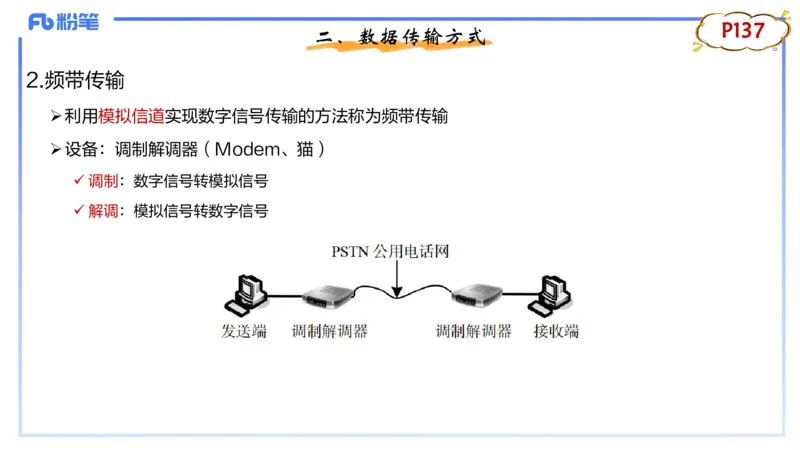

2.频带传输
Ø利用模拟信道实现数字信号传输的方法称为频带传输
Ø设备：调制解调器（Modem、猫）
ü 调制：数字信号转模拟信号
ü 解调：模拟信号转数字信号P138

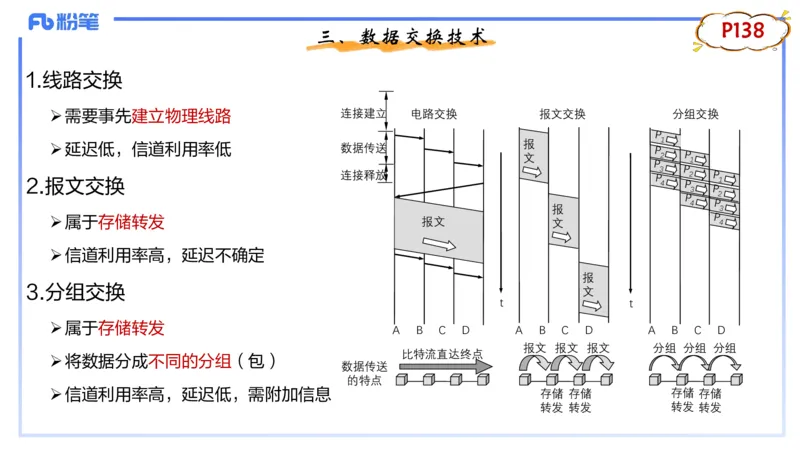

三、数据交换技术
1.线路交换
Ø需要事先建立物理线路 连接建立 电路交换 报文交换 分组交换
P
1
报
Ø延迟低，信道利用率低 数据传送 P
P
文 2
P 1
3 P
连接释放 P 2 P
2.报文交换 4 P 1
P
3
P 2
4 P
报 3
P
Ø属于存储转发 报文 文 4
Ø信道利用率高，延迟不确定
报
3.分组交换 文
t t
Ø属于存储转发
A B C D A B C D A B C D
报文 报文 报文 分组 分组 分组
比特流直达终点
Ø将数据分成不同的分组（包）
数据传送
的特点
Ø信道利用率高，延迟低，需附加信息 存储 存储 存储 存储
转发 转发 转发 转发P138
四、差错控制技术

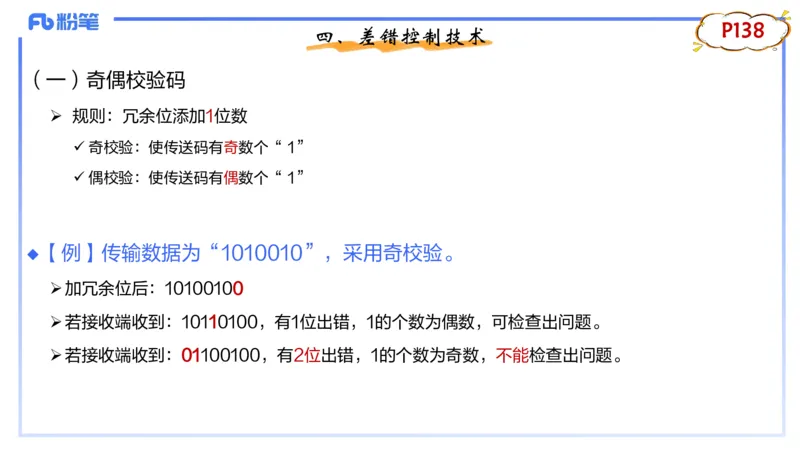

（一）奇偶校验码
Ø 规则：冗余位添加1位数
ü 奇校验：使传送码有奇数个“ 1”
ü 偶校验：使传送码有偶数个“ 1”
【例】传输数据为“1010010”，采用奇校验。
u
Ø加冗余位后：10100100
Ø若接收端收到：10110100，有1位出错，1的个数为偶数，可检查出问题。
Ø若接收端收到：01100100，有2位出错，1的个数为奇数，不能检查出问题。P139
四、差错控制技术

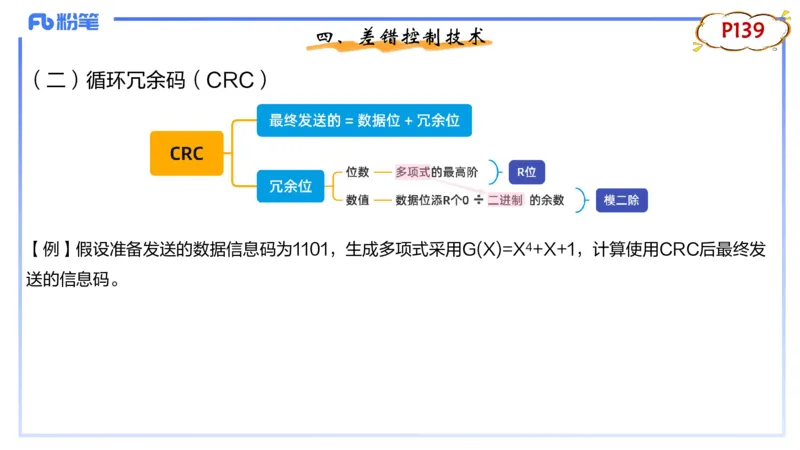

（二）循环冗余码（CRC）
【例】假设准备发送的数据信息码为1101，生成多项式采用G(X)=X4+X+1，计算使用CRC后最终发
送的信息码。书上无
试题巩固

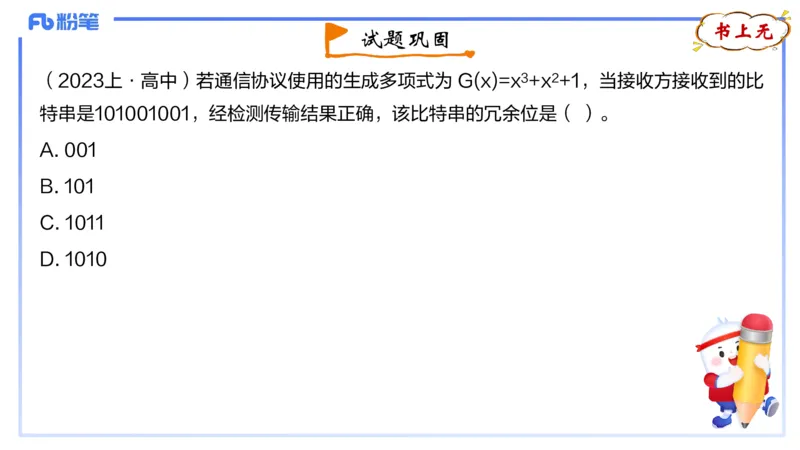

（2023上·高中）若通信协议使用的生成多项式为 G(x)=x3+x2+1，当接收方接收到的比
特串是101001001，经检测传输结果正确，该比特串的冗余位是（ ）。
A. 001
B. 101
C. 1011
D. 1010书上无
试题巩固

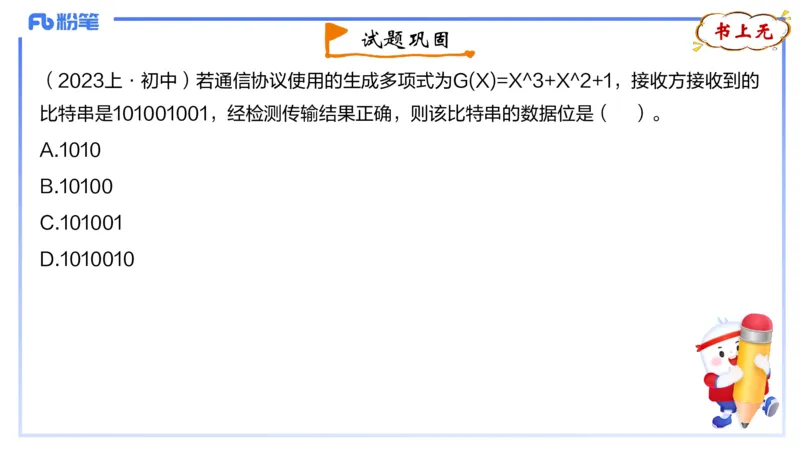

（2023上·初中）若通信协议使用的生成多项式为G(X)=X^3+X^2+1，接收方接收到的
比特串是101001001，经检测传输结果正确，则该比特串的数据位是（ ）。
A.1010
B.10100
C.101001
D.1010010第五节 局域网技术及网络故
障排查P156

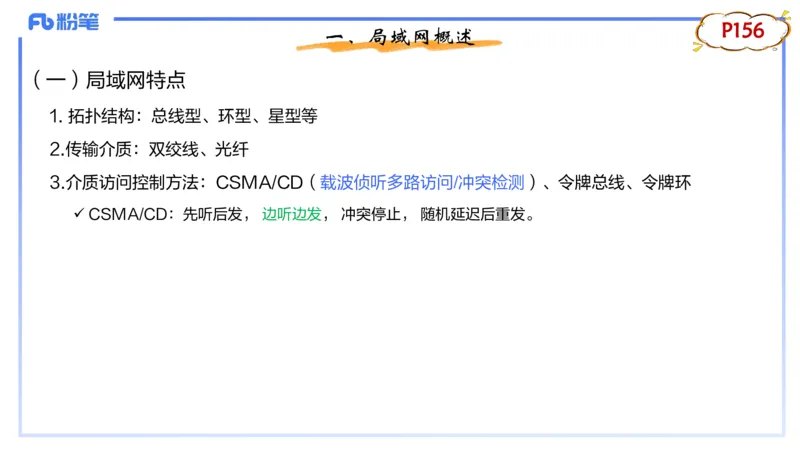

一、局域网概述
（一）局域网特点
1. 拓扑结构：总线型、环型、星型等
2.传输介质：双绞线、光纤
3.介质访问控制方法：CSMA/CD（载波侦听多路访问/冲突检测）、令牌总线、令牌环
ü CSMA/CD：先听后发， 边听边发， 冲突停止， 随机延迟后重发。书上无
试题巩固

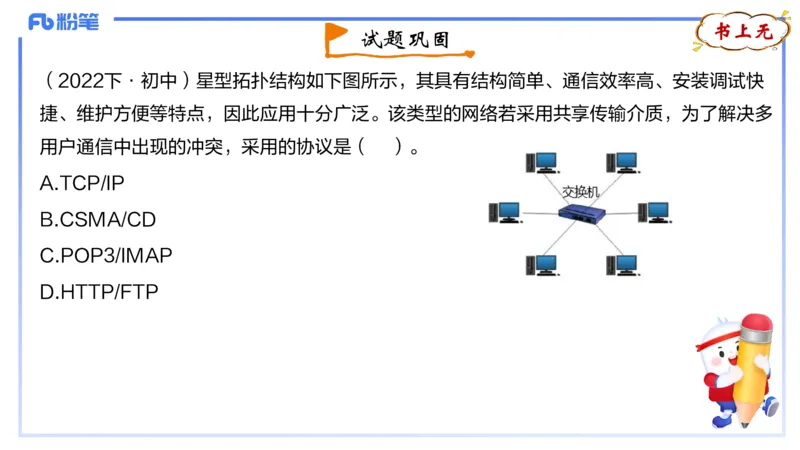

（2022下·初中）星型拓扑结构如下图所示，其具有结构简单、通信效率高、安装调试快
捷、维护方便等特点，因此应用十分广泛。该类型的网络若采用共享传输介质，为了解决多
用户通信中出现的冲突，采用的协议是（ ）。
A.TCP/IP
B.CSMA/CD
C.POP3/IMAP
D.HTTP/FTPP156

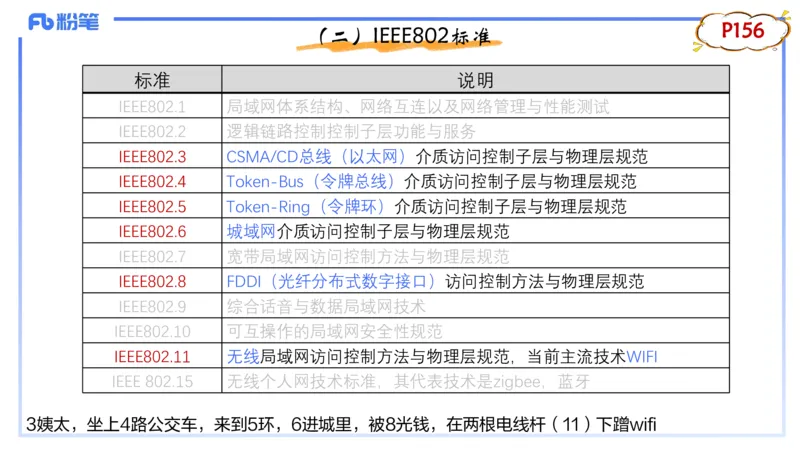

（二）IEEE802标准
标准 说明
IEEE802.1 局域网体系结构、网络互连以及网络管理与性能测试
IEEE802.2 逻辑链路控制控制子层功能与服务
IEEE802.3 CSMA/CD总线（以太网）介质访问控制子层与物理层规范
IEEE802.4 Token-Bus（令牌总线）介质访问控制子层与物理层规范
IEEE802.5 Token-Ring（令牌环）介质访问控制子层与物理层规范
IEEE802.6 城域网介质访问控制子层与物理层规范
IEEE802.7 宽带局域网访问控制方法与物理层规范
IEEE802.8 FDDI（光纤分布式数字接口）访问控制方法与物理层规范
IEEE802.9 综合话音与数据局域网技术
IEEE802.10 可互操作的局域网安全性规范
IEEE802.11 无线局域网访问控制方法与物理层规范，当前主流技术WIFI
IEEE 802.15 无线个人网技术标准，其代表技术是zigbee，蓝牙
3姨太，坐上4路公交车，来到5环，6进城里，被8光钱，在两根电线杆（11）下蹭wifiP157
（三~四）

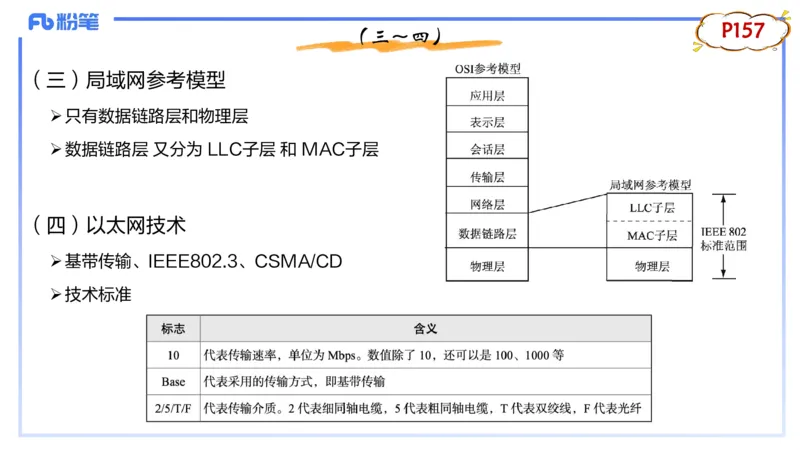

（三）局域网参考模型
Ø只有数据链路层和物理层
Ø数据链路层 又分为 LLC子层 和 MAC子层
（四）以太网技术
Ø基带传输、IEEE802.3、CSMA/CD
Ø技术标准书上无
试题巩固

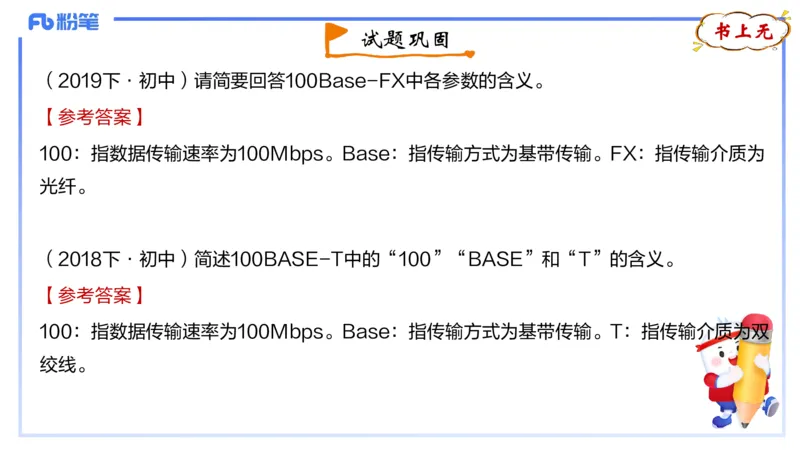

（2019下·初中）请简要回答100Base-FX中各参数的含义。
【参考答案】
100：指数据传输速率为100Mbps。Base：指传输方式为基带传输。FX：指传输介质为
光纤。
（2018下·初中）简述100BASE-T中的“100”“BASE”和“T”的含义。
【参考答案】
100：指数据传输速率为100Mbps。Base：指传输方式为基带传输。T：指传输介质为双
绞线。P158

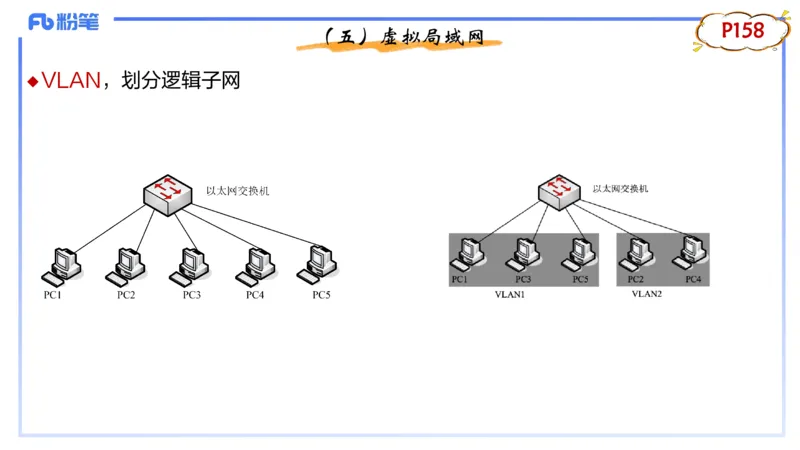

（五）虚拟局域网
VLAN，划分逻辑子网
u下
节
内
容
