2 0 2 3 下粉 笔教 资
《信息技术 》
计 算 机 网 络 技 术 1 /4
▹ 讲 师 ： 孙 珍 珍
更多干货关注 粉笔教师教育 粉笔教师第一节 计算机网络概述P115

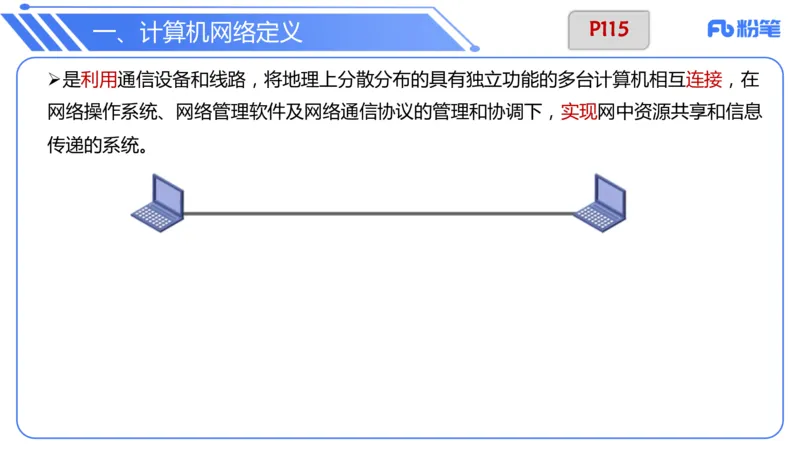

一、计算机网络定义
Ø是利用通信设备和线路，将地理上分散分布的具有独立功能的多台计算机相互连接，在
网络操作系统、网络管理软件及网络通信协议的管理和协调下，实现网中资源共享和信息
传递的系统。P115
二、网络传输介质
（一）有线传输介质

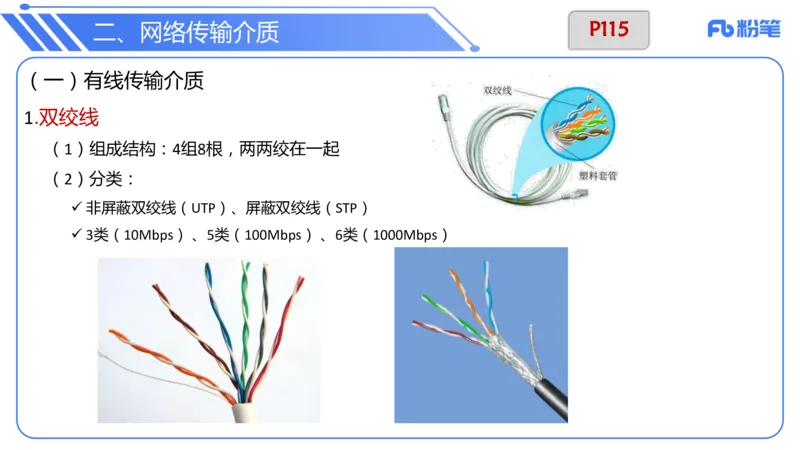

1.双绞线
（1）组成结构：4组8根，两两绞在一起
（2）分类：
ü 非屏蔽双绞线（UTP）、屏蔽双绞线（STP）
ü 3类（10Mbps） 、5类（100Mbps） 、6类（1000Mbps）P116
二、网络传输介质

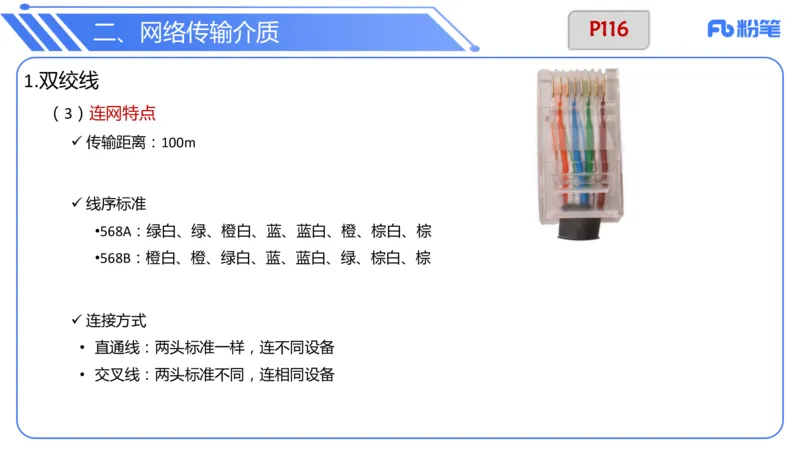

1.双绞线
（3）连网特点
ü 传输距离：100m
ü 线序标准
•568A：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕
•568B：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕
ü 连接方式
• 直通线：两头标准一样，连不同设备
• 交叉线：两头标准不同，连相同设备P117
二、网络传输介质

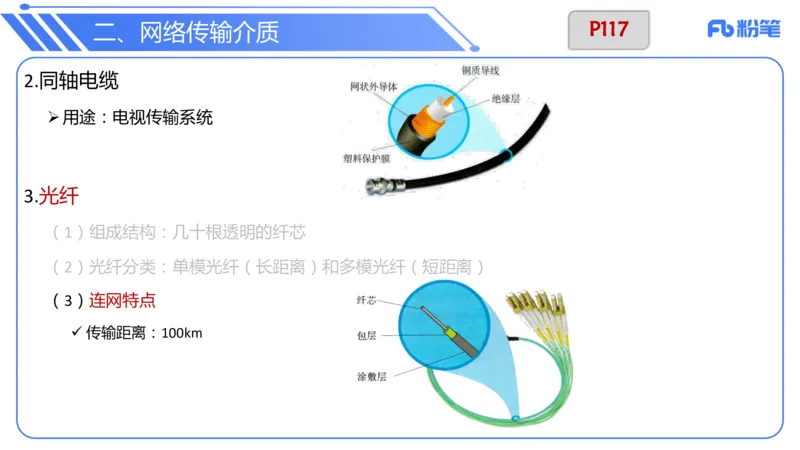

2.同轴电缆
Ø用途：电视传输系统
3.光纤
（1）组成结构：几十根透明的纤芯
（2）光纤分类：单模光纤（长距离）和多模光纤（短距离）
（3）连网特点
ü 传输距离：100km总结下

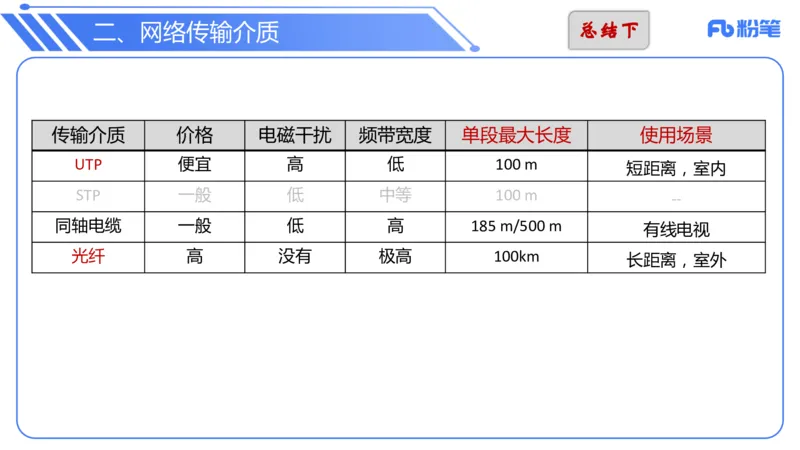

二、网络传输介质
传输介质 价格 电磁干扰 频带宽度 单段最大长度 使用场景
UTP 便宜 高 低 100 m
短距离，室内
STP 一般 低 中等 100 m
--
同轴电缆 一般 低 高 185 m/500 m
有线电视
光纤 高 没有 极高 100km
长距离，室外书上无

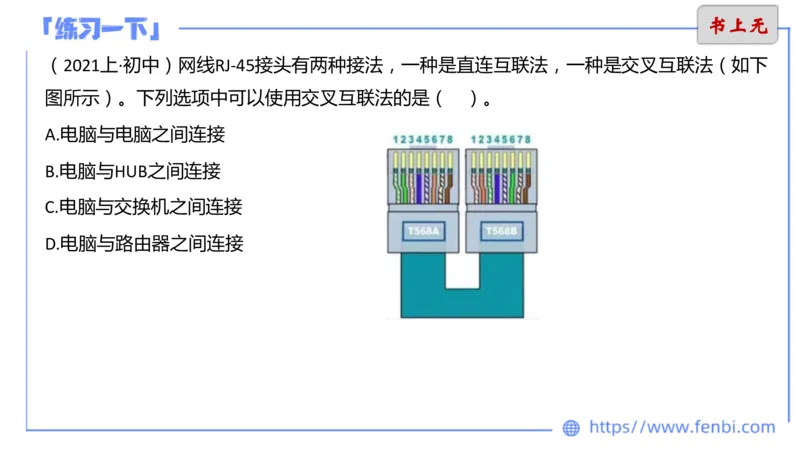

（2021上·初中）网线RJ-45接头有两种接法，一种是直连互联法，一种是交叉互联法（如下
图所示）。下列选项中可以使用交叉互联法的是（ ）。
A.电脑与电脑之间连接
B.电脑与HUB之间连接
C.电脑与交换机之间连接
D.电脑与路由器之间连接书上无

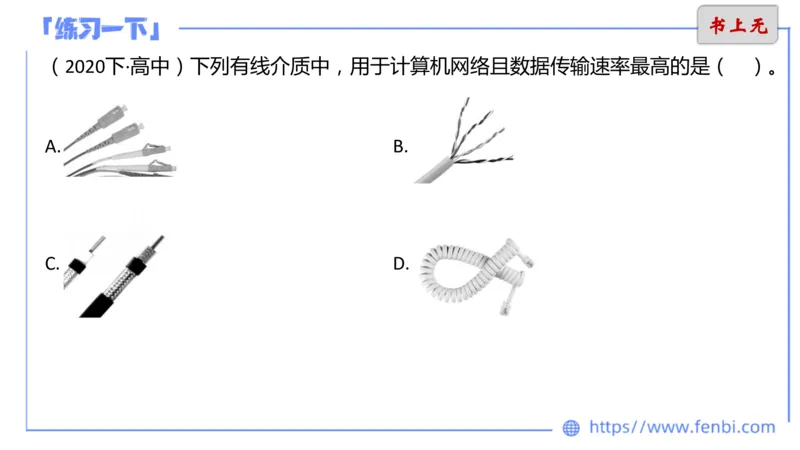

（2020下·高中）下列有线介质中，用于计算机网络且数据传输速率最高的是（ ）。
A. B.
C. D.P118
二、网络传输介质

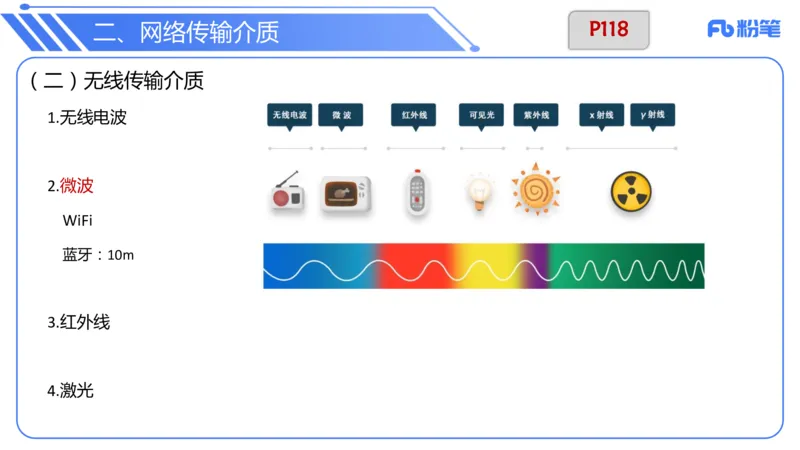

（二）无线传输介质
1.无线电波
2.微波
WiFi
蓝牙：10m
3.红外线
4.激光P119

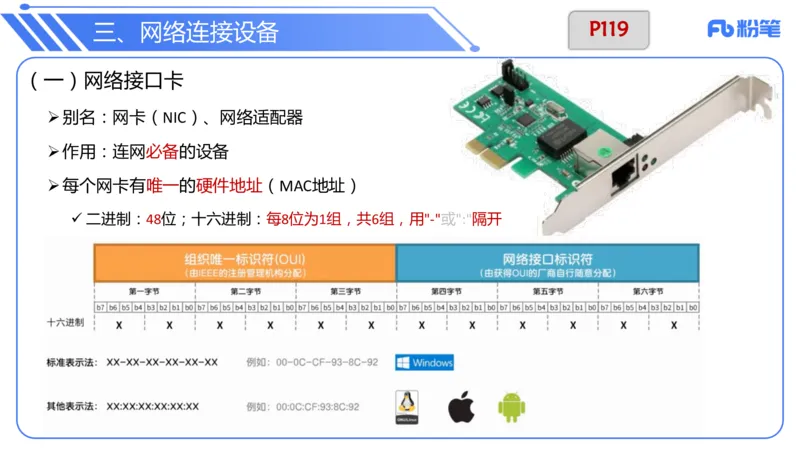

三、网络连接设备
（一）网络接口卡
Ø别名：网卡（NIC）、网络适配器
Ø作用：连网必备的设备
Ø每个网卡有唯一的硬件地址（MAC地址）
ü 二进制：48位；十六进制：每8位为1组，共6组，用"-"或":"隔开书上无

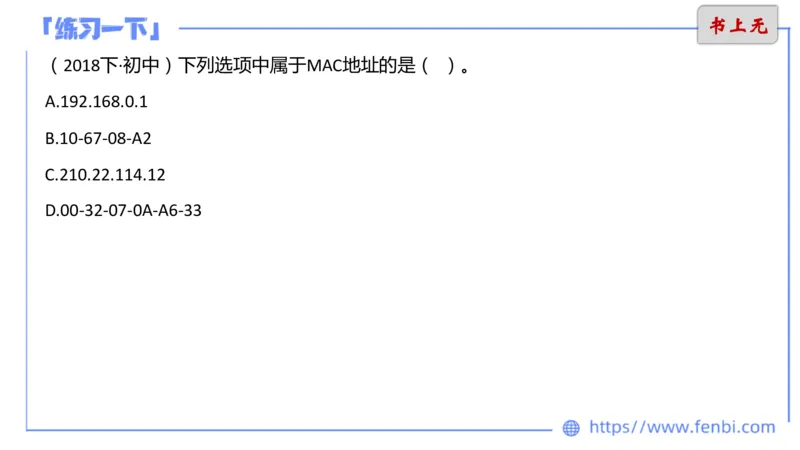

（2018下·初中）下列选项中属于MAC地址的是（ ）。
A.192.168.0.1
B.10-67-08-A2
C.210.22.114.12
D.00-32-07-0A-A6-33P119
（二）~（四）总结下
三、网络连接设备
连接设备 工作层次 功能 连接特点
中继器
物理层
整形放大，扩大连接距离 连接计算机
集线器
网桥
MAC地址学习
数据链路层
连接计算机
交换机 （一次广播、多次单播）
路由器
网络层
寻址、选路 连接网络
三层交换机
网关 传输层及以上 --书上无

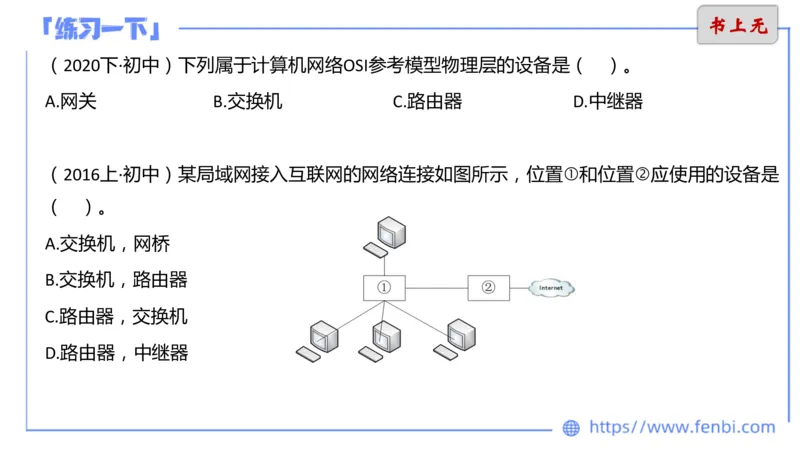

（2020下·初中）下列属于计算机网络OSI参考模型物理层的设备是（ ）。
A.网关 B.交换机 C.路由器 D.中继器
（2016上·初中）某局域网接入互联网的网络连接如图所示，位置和位置应使用的设备是
（ ）。
A.交换机，网桥
B.交换机，路由器
C.路由器，交换机
D.路由器，中继器P121

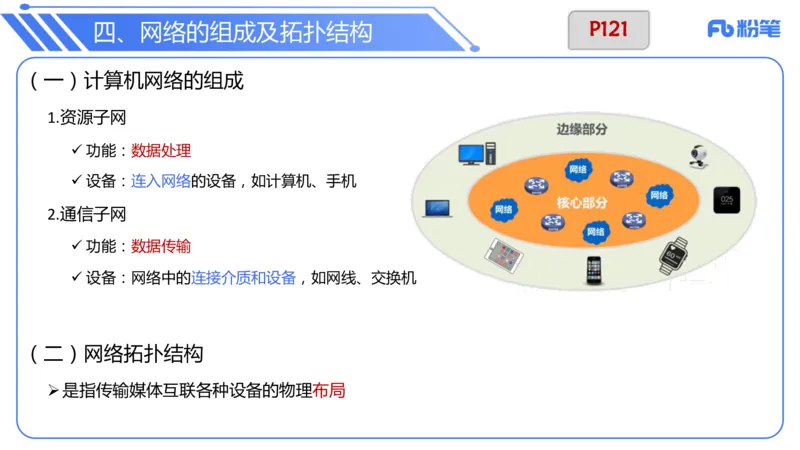

四、网络的组成及拓扑结构
（一）计算机网络的组成
1.资源子网
ü 功能：数据处理
ü 设备：连入网络的设备，如计算机、手机
2.通信子网
ü 功能：数据传输
ü 设备：网络中的连接介质和设备，如网线、交换机
（二）网络拓扑结构
Ø是指传输媒体互联各种设备的物理布局P122
（二）拓扑结构

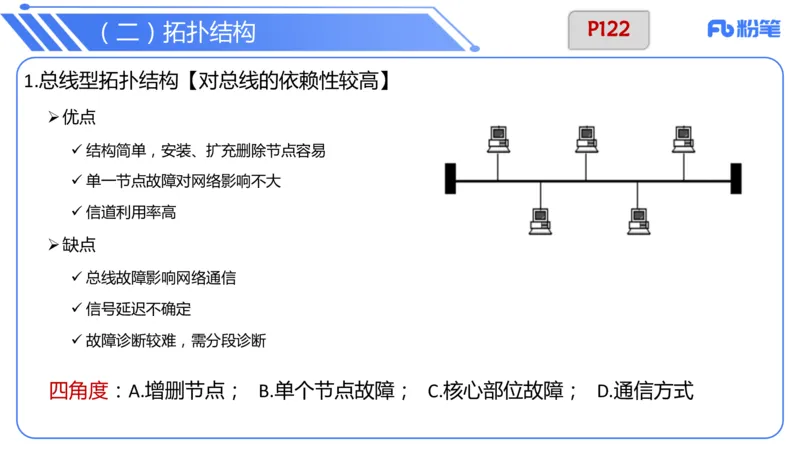

1.总线型拓扑结构【对总线的依赖性较高】
Ø优点
ü 结构简单，安装、扩充删除节点容易
ü 单一节点故障对网络影响不大
ü 信道利用率高
Ø缺点
ü 总线故障影响网络通信
ü 信号延迟不确定
ü 故障诊断较难，需分段诊断
四角度：A.增删节点； B.单个节点故障； C.核心部位故障； D.通信方式P123
（二）拓扑结构

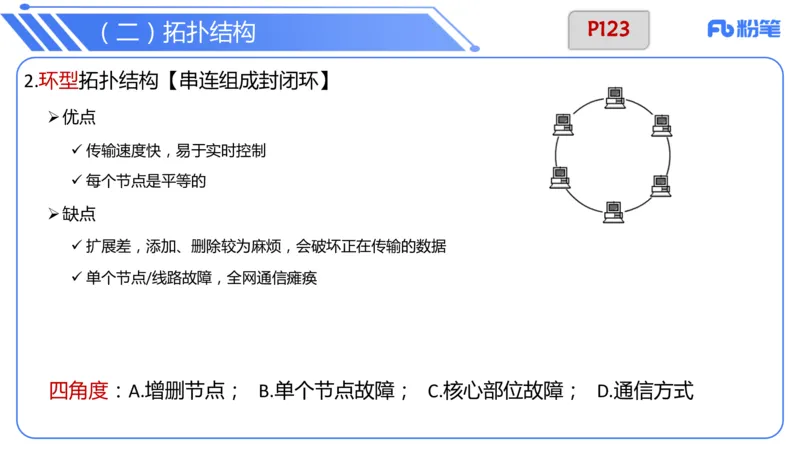

2.环型拓扑结构【串连组成封闭环】
Ø优点
ü 传输速度快，易于实时控制
ü 每个节点是平等的
Ø缺点
ü 扩展差，添加、删除较为麻烦，会破坏正在传输的数据
ü 单个节点/线路故障，全网通信瘫痪
四角度：A.增删节点； B.单个节点故障； C.核心部位故障； D.通信方式P123
（二）拓扑结构

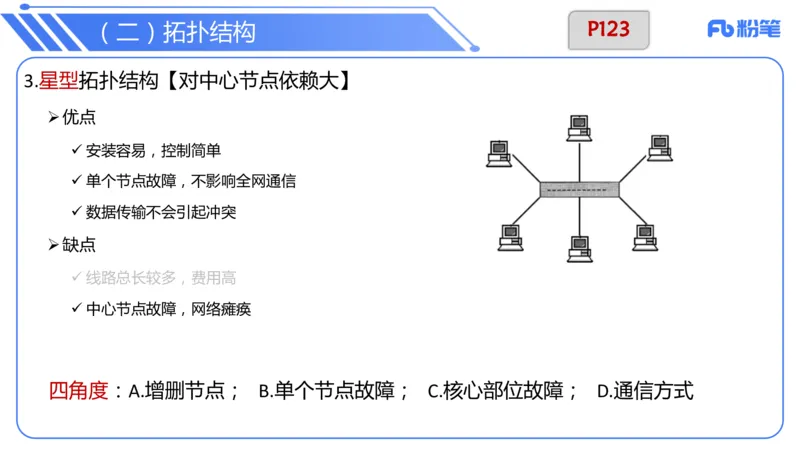

3.星型拓扑结构【对中心节点依赖大】
Ø优点
ü 安装容易，控制简单
ü 单个节点故障，不影响全网通信
ü 数据传输不会引起冲突
Ø缺点
ü 线路总长较多，费用高
ü 中心节点故障，网络瘫痪
四角度：A.增删节点； B.单个节点故障； C.核心部位故障； D.通信方式P124
（二）拓扑结构

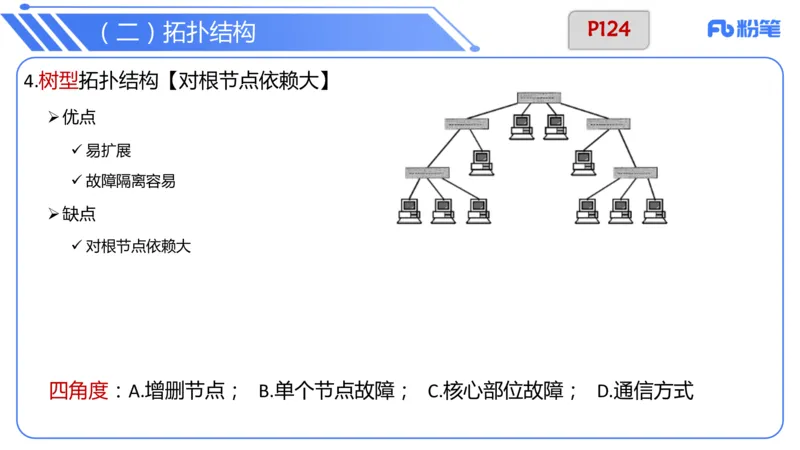

4.树型拓扑结构【对根节点依赖大】
Ø优点
ü 易扩展
ü 故障隔离容易
Ø缺点
ü 对根节点依赖大
四角度：A.增删节点； B.单个节点故障； C.核心部位故障； D.通信方式P124
（二）拓扑结构

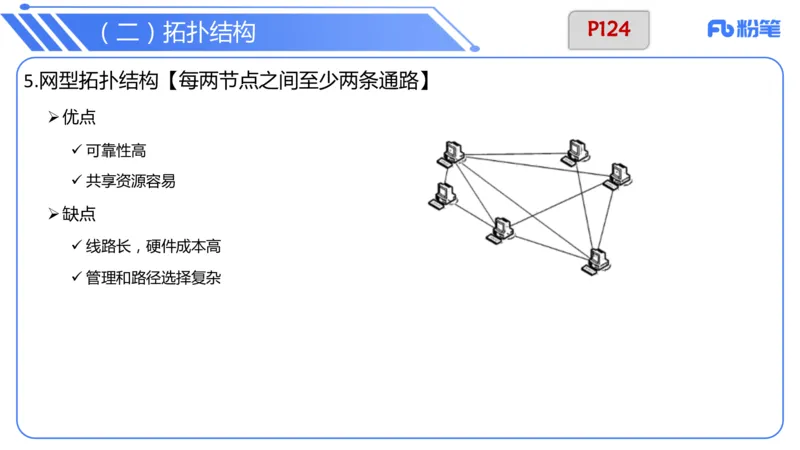

5.网型拓扑结构【每两节点之间至少两条通路】
Ø优点
ü 可靠性高
ü 共享资源容易
Ø缺点
ü 线路长，硬件成本高
ü 管理和路径选择复杂书上无

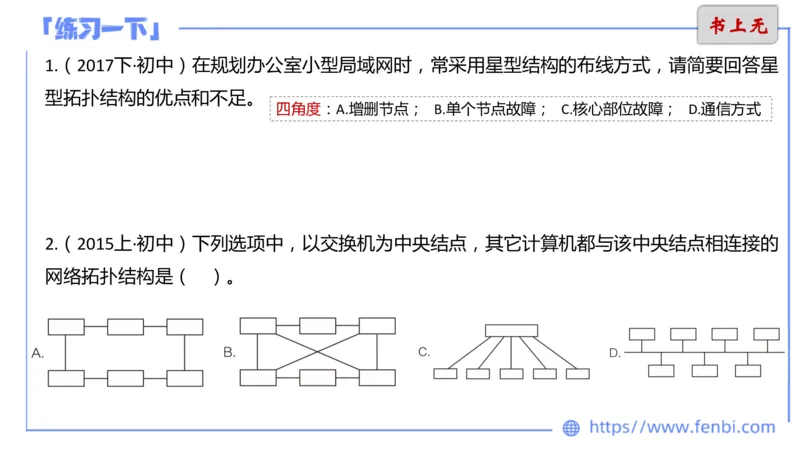

1.（2017下·初中）在规划办公室小型局域网时，常采用星型结构的布线方式，请简要回答星
型拓扑结构的优点和不足。
四角度：A.增删节点； B.单个节点故障； C.核心部位故障； D.通信方式
2.（2015上·初中）下列选项中，以交换机为中央结点，其它计算机都与该中央结点相连接的
网络拓扑结构是（ ）。P125
五、网络的分类
（一）按照覆盖范围分类
1.局域网：LAN，小范围
2.城域网：MAN
3.广域网：WAN
（二）按照传输介质分类
1.有线网
2.无线网书上无

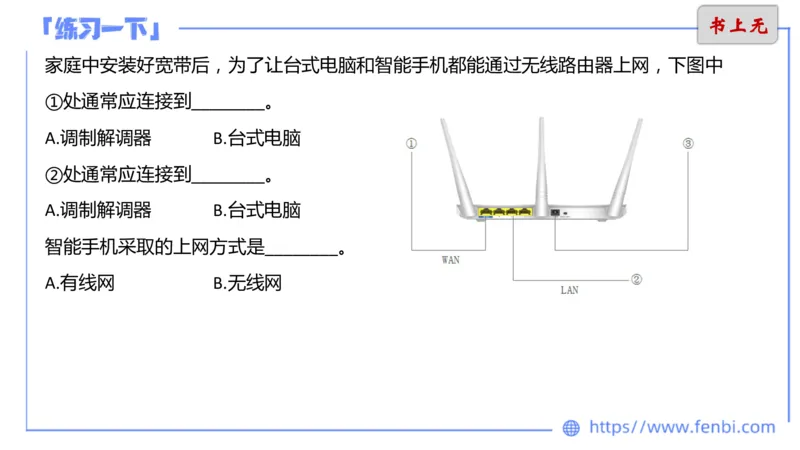

家庭中安装好宽带后，为了让台式电脑和智能手机都能通过无线路由器上网，下图中
①处通常应连接到________。
A.调制解调器 B.台式电脑
②处通常应连接到________。
A.调制解调器 B.台式电脑
智能手机采取的上网方式是________。
A.有线网 B.无线网P126
五、网络的分类

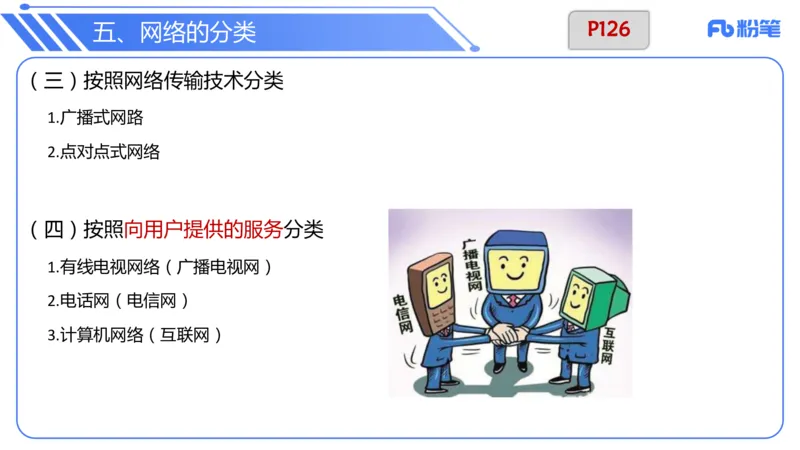

（三）按照网络传输技术分类
1.广播式网路
2.点对点式网络
（四）按照向用户提供的服务分类
1.有线电视网络（广播电视网）
2.电话网（电信网）
3.计算机网络（互联网）书上无

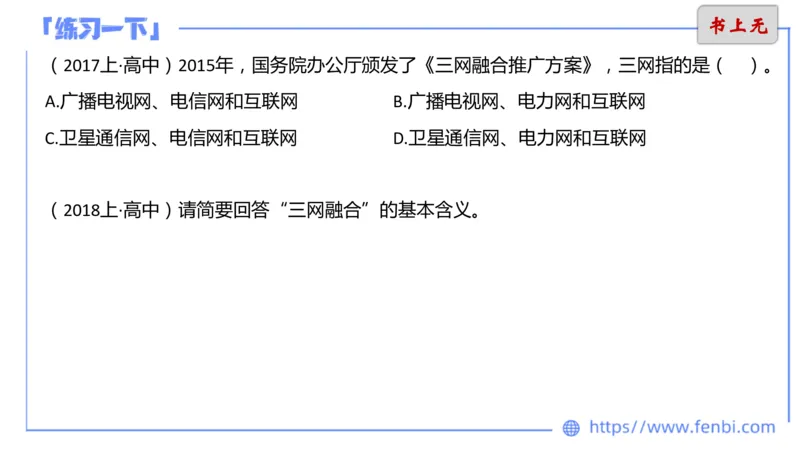

（2017上·高中）2015年，国务院办公厅颁发了《三网融合推广方案》，三网指的是（ ）。
A.广播电视网、电信网和互联网 B.广播电视网、电力网和互联网
C.卫星通信网、电信网和互联网 D.卫星通信网、电力网和互联网
（2018上·高中）请简要回答“三网融合”的基本含义。第二节 网络体系结构P127

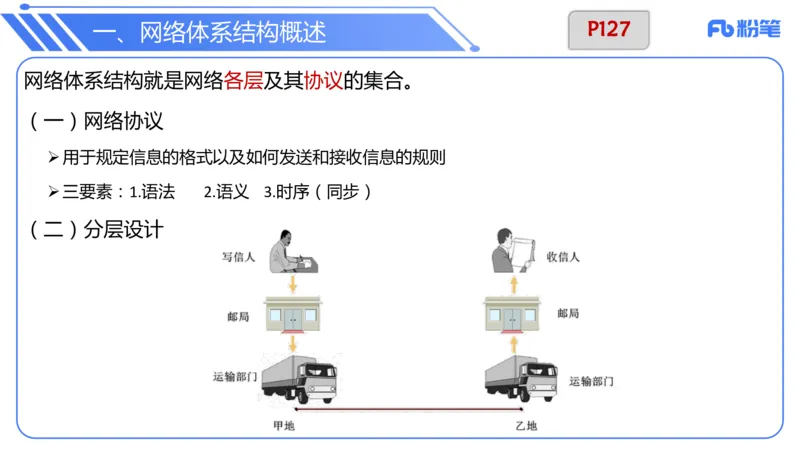

一、网络体系结构概述
网络体系结构就是网络各层及其协议的集合。
（一）网络协议
Ø用于规定信息的格式以及如何发送和接收信息的规则
Ø三要素：1.语法 2.语义 3.时序（同步）

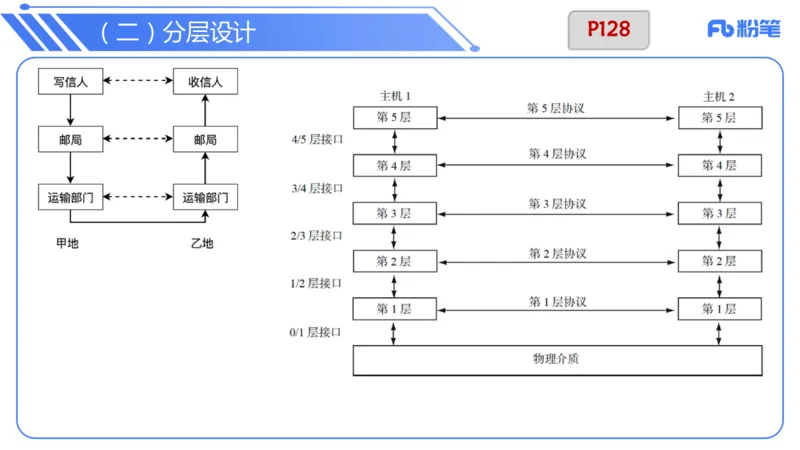

（二）分层设计P128
（二）分层设计P128

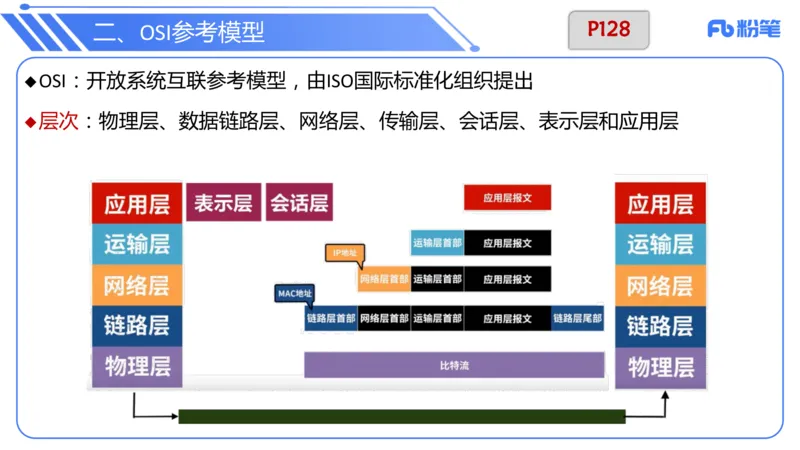

二、OSI参考模型
OSI：开放系统互联参考模型，由ISO国际标准化组织提出
u
层次：物理层、数据链路层、网络层、传输层、会话层、表示层和应用层
u总结下

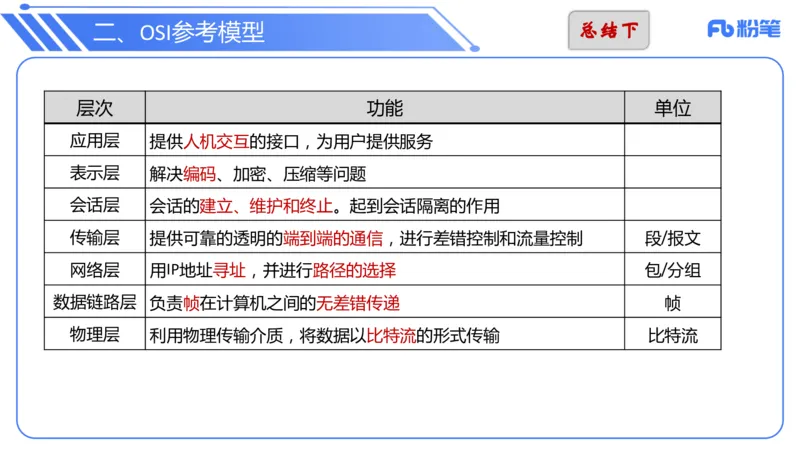

二、OSI参考模型
层次 功能 单位
应用层 提供人机交互的接口，为用户提供服务
表示层 解决编码、加密、压缩等问题
会话层 会话的建立、维护和终止。起到会话隔离的作用
传输层 提供可靠的透明的端到端的通信，进行差错控制和流量控制 段/报文
网络层 用IP地址寻址，并进行路径的选择 包/分组
数据链路层 负责帧在计算机之间的无差错传递 帧
物理层 利用物理传输介质，将数据以比特流的形式传输 比特流书上无

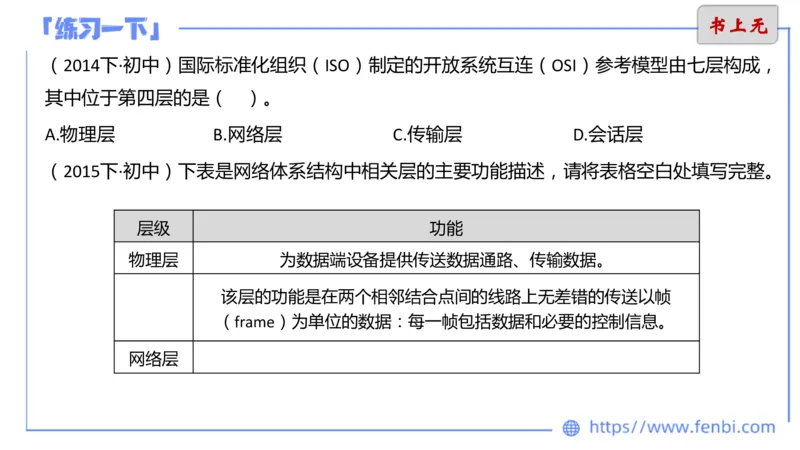

（2014下·初中）国际标准化组织（ISO）制定的开放系统互连（OSI）参考模型由七层构成，
其中位于第四层的是（ ）。
A.物理层 B.网络层 C.传输层 D.会话层
（2015下·初中）下表是网络体系结构中相关层的主要功能描述，请将表格空白处填写完整。
层级 功能
物理层 为数据端设备提供传送数据通路、传输数据。
该层的功能是在两个相邻结合点间的线路上无差错的传送以帧
（frame）为单位的数据：每一帧包括数据和必要的控制信息。
网络层P130

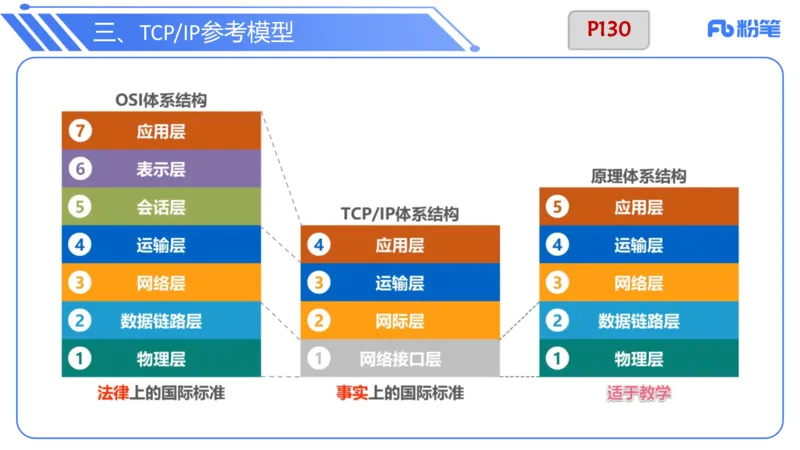

三、TCP/IP参考模型书上无

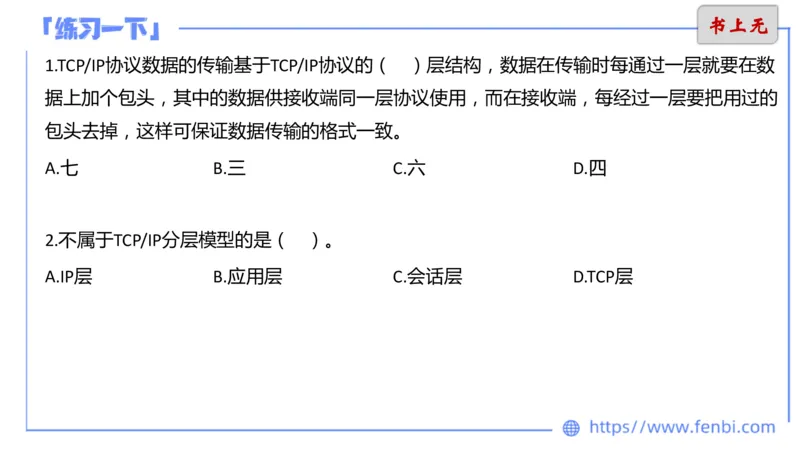

1.TCP/IP协议数据的传输基于TCP/IP协议的（ ）层结构，数据在传输时每通过一层就要在数
据上加个包头，其中的数据供接收端同一层协议使用，而在接收端，每经过一层要把用过的
包头去掉，这样可保证数据传输的格式一致。
A.七 B.三 C.六 D.四
2.不属于TCP/IP分层模型的是（ ）。

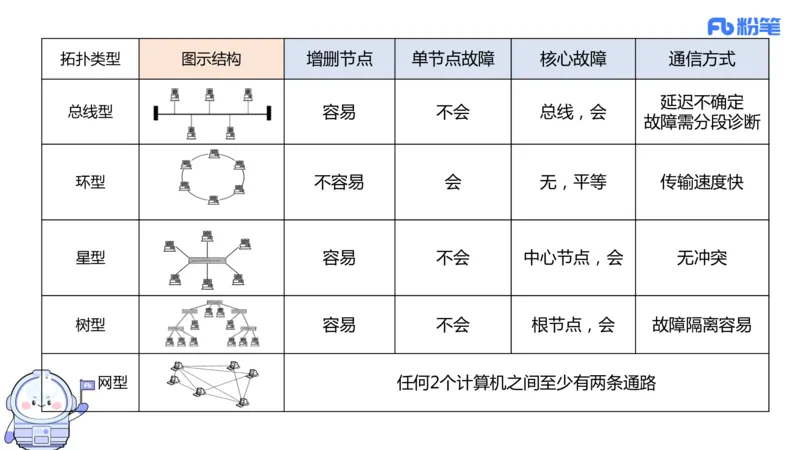

A.IP层 B.应用层 C.会话层 D.TCP层拓扑类型 图示结构 增删节点 单节点故障 核心故障 通信方式
延迟不确定
总线型 容易 不会 总线，会
故障需分段诊断
环型 不容易 会 无，平等 传输速度快
星型 容易 不会 中心节点，会 无冲突
树型 容易 不会 根节点，会 故障隔离容易

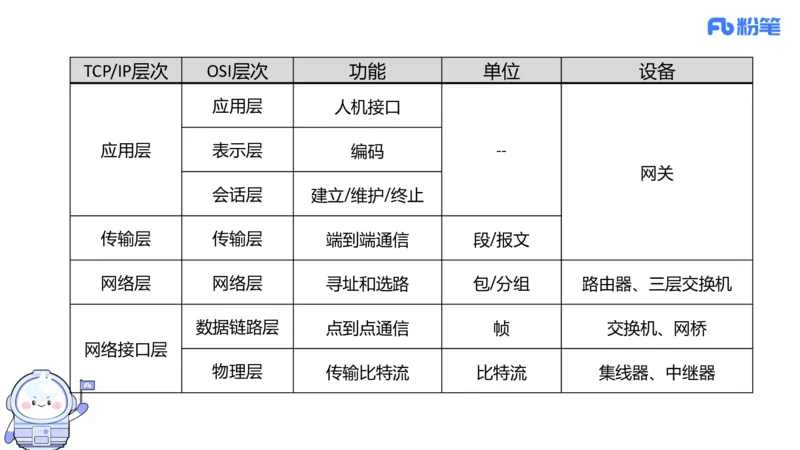

网型 任何2个计算机之间至少有两条通路TCP/IP层次 OSI层次 功能 单位 设备
应用层 人机接口
应用层 表示层 编码 --
网关
会话层 建立/维护/终止
传输层 传输层 端到端通信 段/报文
网络层 网络层 寻址和选路 包/分组 路由器、三层交换机
数据链路层 点到点通信 帧 交换机、网桥
网络接口层
物理层 传输比特流 比特流 集线器、中继器下
