~ 2025年教师资格证·《信息技术》~
计 算 机 网 络技 术 1 / 5
主讲老师 孙珍珍
粉笔教师教育 粉笔教师第一节 计算机网络概述P114

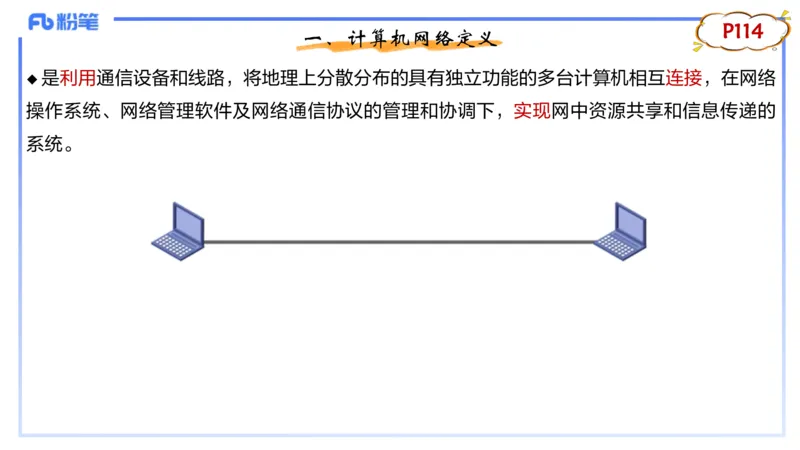

一、计算机网络定义
是利用通信设备和线路，将地理上分散分布的具有独立功能的多台计算机相互连接，在网络
u
操作系统、网络管理软件及网络通信协议的管理和协调下，实现网中资源共享和信息传递的
系统。P114
二、网络传输介质
（一）有线传输介质

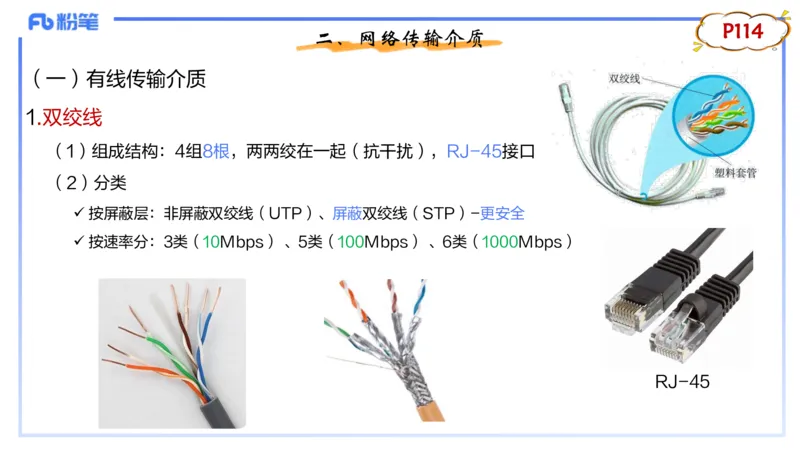

1.双绞线
（1）组成结构：4组8根，两两绞在一起（抗干扰），RJ-45接口
（2）分类
ü 按屏蔽层：非屏蔽双绞线（UTP）、屏蔽双绞线（STP）-更安全
ü 按速率分：3类（10Mbps） 、5类（100Mbps） 、6类（1000Mbps）
RJ-45P115
（一）有线传输介质

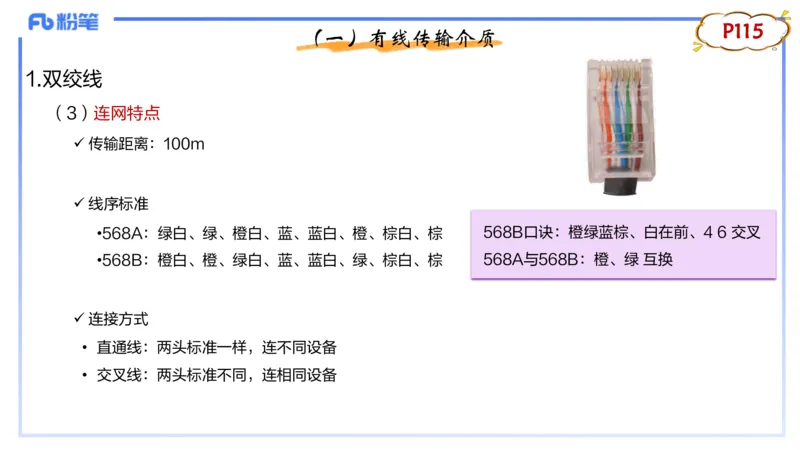

1.双绞线
（3）连网特点
ü 传输距离：100m
ü 线序标准
•568A：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕 568B口诀：橙绿蓝棕、白在前、4 6 交叉
•568B：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕 568A与568B：橙、绿 互换
ü 连接方式
• 直通线：两头标准一样，连不同设备
• 交叉线：两头标准不同，连相同设备书上无
试题巩固

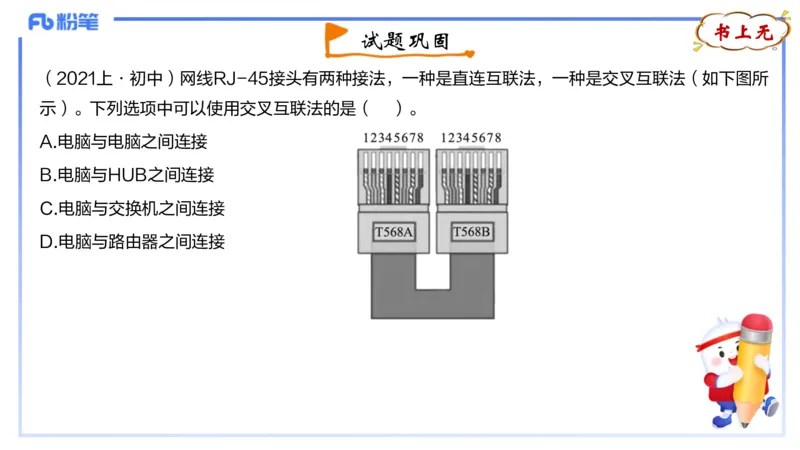

（2021上·初中）网线RJ-45接头有两种接法，一种是直连互联法，一种是交叉互联法（如下图所
示）。下列选项中可以使用交叉互联法的是（ ）。
A.电脑与电脑之间连接
B.电脑与HUB之间连接
C.电脑与交换机之间连接
D.电脑与路由器之间连接P116
（一）有线传输介质

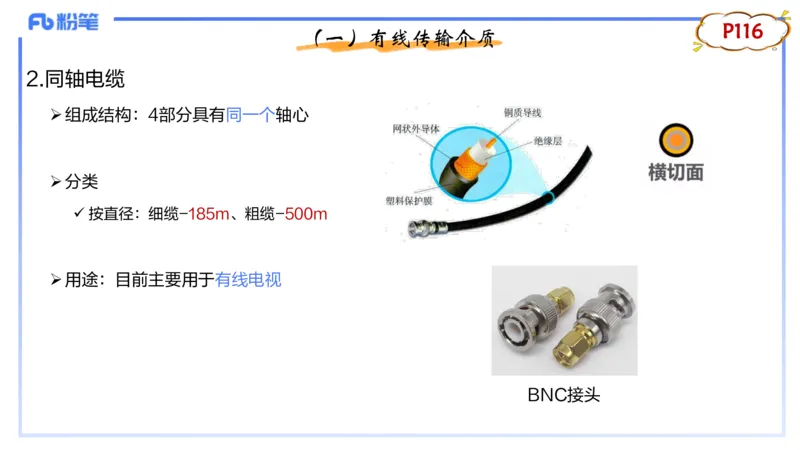

2.同轴电缆
Ø组成结构：4部分具有同一个轴心
Ø分类
ü 按直径：细缆-185m、粗缆-500m
Ø用途：目前主要用于有线电视
BNC接头P116
（一）有线传输介质

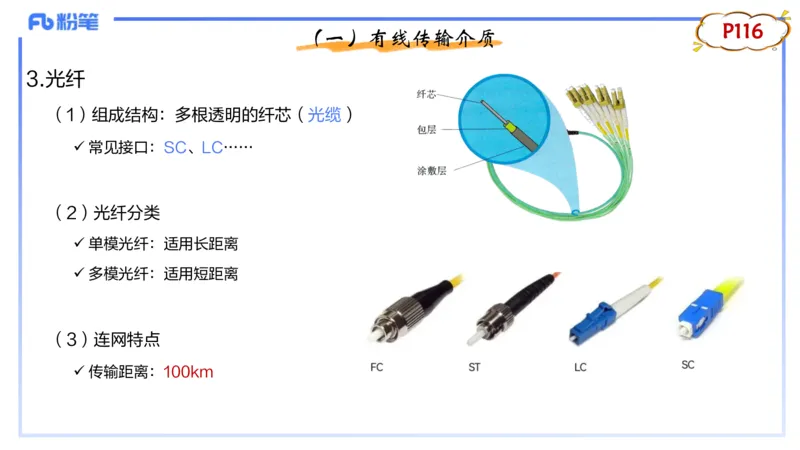

3.光纤
（1）组成结构：多根透明的纤芯（光缆）
ü 常见接口：SC、LC……
（2）光纤分类
ü 单模光纤：适用长距离
ü 多模光纤：适用短距离
（3）连网特点
ü 传输距离：100km总结下
（一）有线传输介质

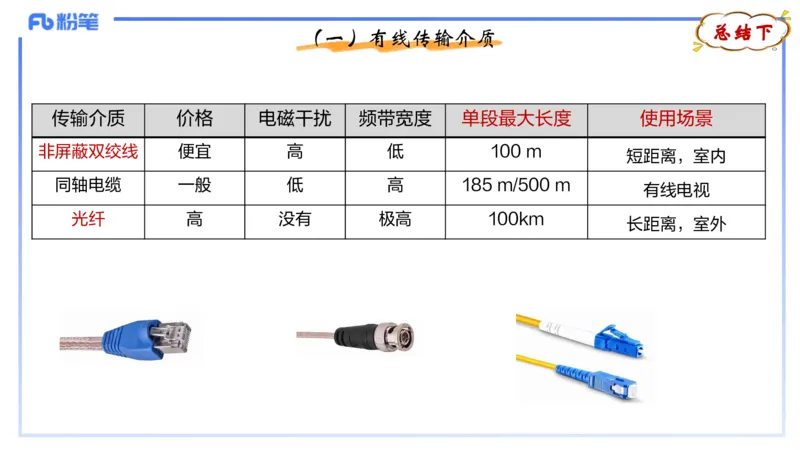

传输介质 价格 电磁干扰 频带宽度 单段最大长度 使用场景
非屏蔽双绞线 便宜 高 低 100 m
短距离，室内
同轴电缆 一般 低 高 185 m/500 m
有线电视
光纤 高 没有 极高 100km
长距离，室外书上无
试题巩固

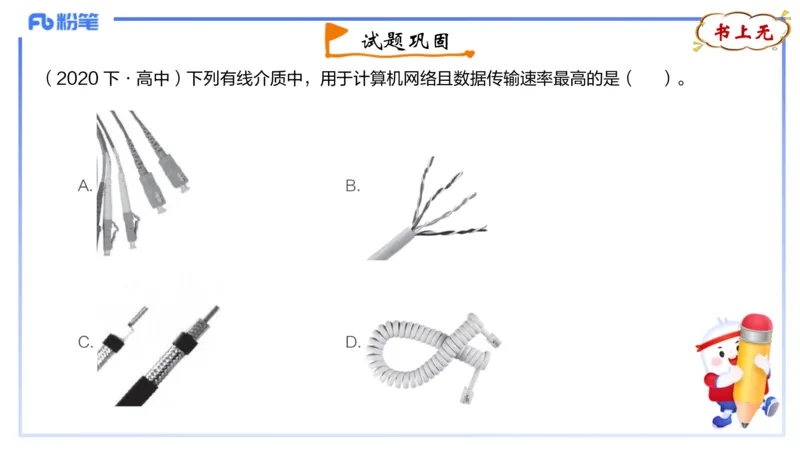

（2020 下·高中）下列有线介质中，用于计算机网络且数据传输速率最高的是（ ）。P118

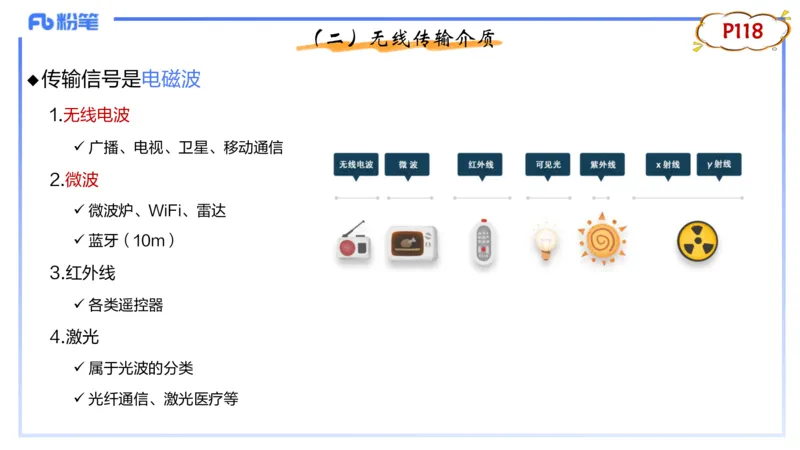

（二）无线传输介质
传输信号是电磁波
u
1.无线电波
ü 广播、电视、卫星、移动通信
2.微波
ü 微波炉、WiFi、雷达
ü 蓝牙（10m）
3.红外线
ü 各类遥控器
4.激光
ü 属于光波的分类
ü 光纤通信、激光医疗等书上无
试题巩固

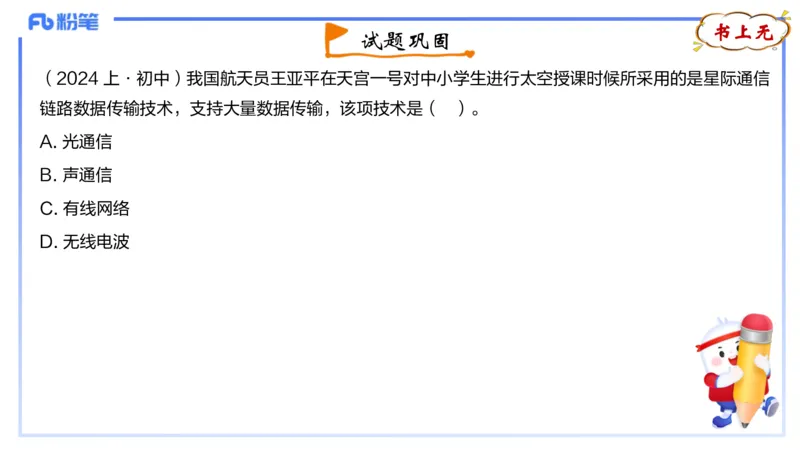

（2024 上·初中）我国航天员王亚平在天宫一号对中小学生进行太空授课时候所采用的是星际通信
链路数据传输技术，支持大量数据传输，该项技术是（ ）。
A. 光通信
B. 声通信
C. 有线网络
D. 无线电波P118
三、网络连接设备

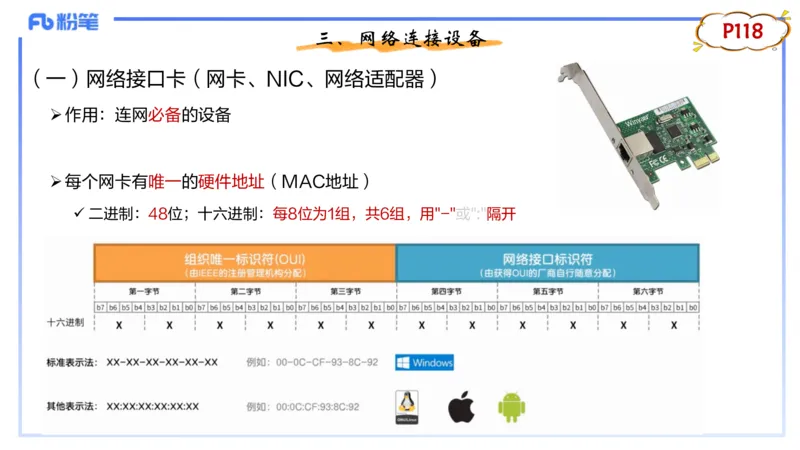

（一）网络接口卡（网卡、NIC、网络适配器）
Ø作用：连网必备的设备
Ø每个网卡有唯一的硬件地址（MAC地址）
ü 二进制：48位；十六进制：每8位为1组，共6组，用"-"或":"隔开书上无
试题巩固

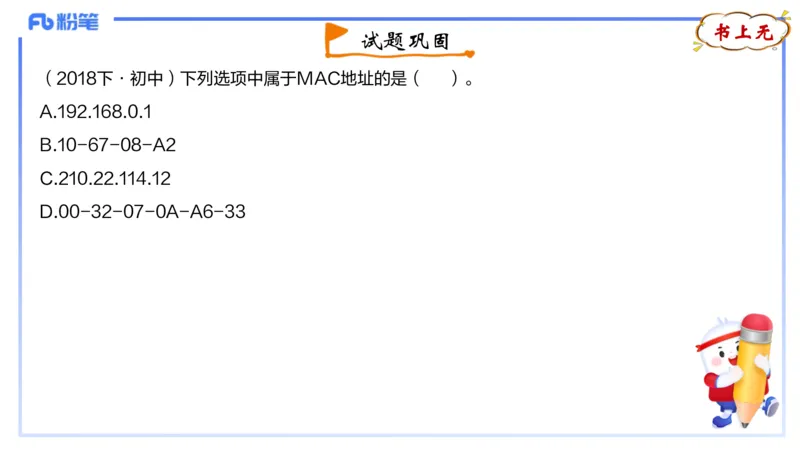

（2018下·初中）下列选项中属于MAC地址的是（ ）。
A.192.168.0.1
B.10-67-08-A2
C.210.22.114.12
D.00-32-07-0A-A6-33P119
（二）~（四）总结下

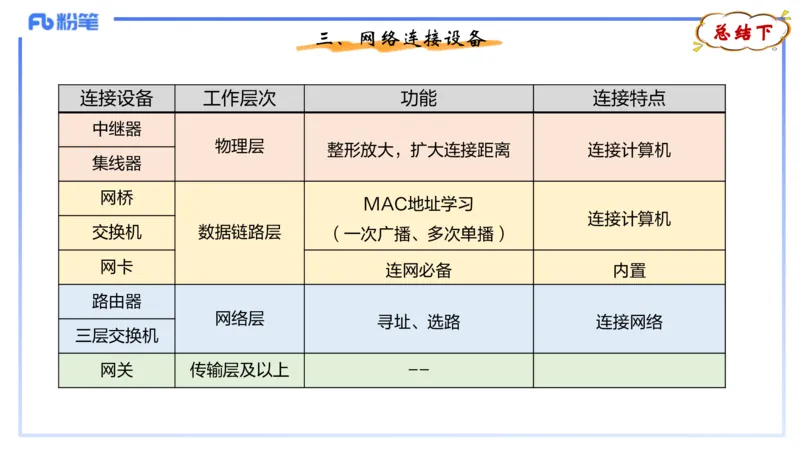

三、网络连接设备
连接设备 工作层次 功能 连接特点
中继器
物理层
整形放大，扩大连接距离 连接计算机
集线器
网桥
MAC地址学习
连接计算机
交换机 数据链路层 （一次广播、多次单播）
网卡
连网必备 内置
路由器
网络层
寻址、选路 连接网络
三层交换机
网关 传输层及以上 --书上无
试题巩固

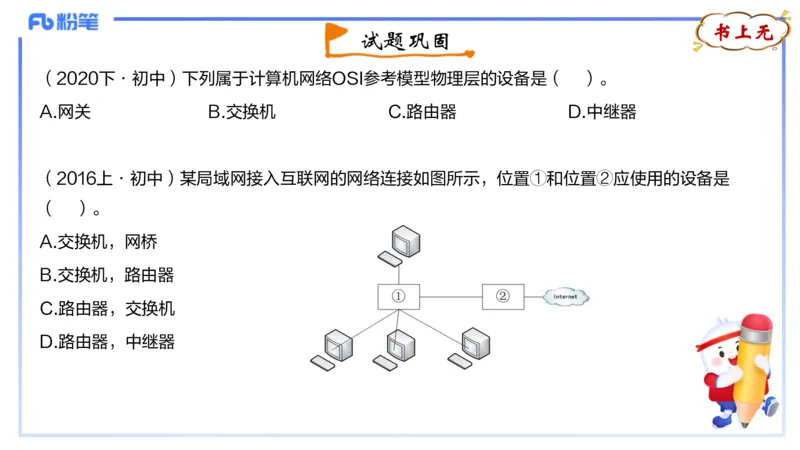

（2020下·初中）下列属于计算机网络OSI参考模型物理层的设备是（ ）。
A.网关 B.交换机 C.路由器 D.中继器
（2016上·初中）某局域网接入互联网的网络连接如图所示，位置①和位置②应使用的设备是
（ ）。
A.交换机，网桥
B.交换机，路由器
C.路由器，交换机
D.路由器，中继器P121
四、网络的组成及拓扑结构

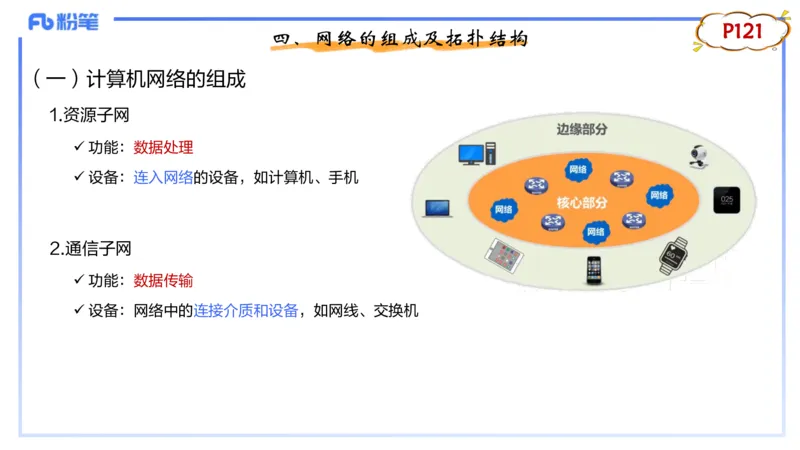

（一）计算机网络的组成
1.资源子网
ü 功能：数据处理
ü 设备：连入网络的设备，如计算机、手机
2.通信子网
ü 功能：数据传输
ü 设备：网络中的连接介质和设备，如网线、交换机P122
（二）网络拓扑结构

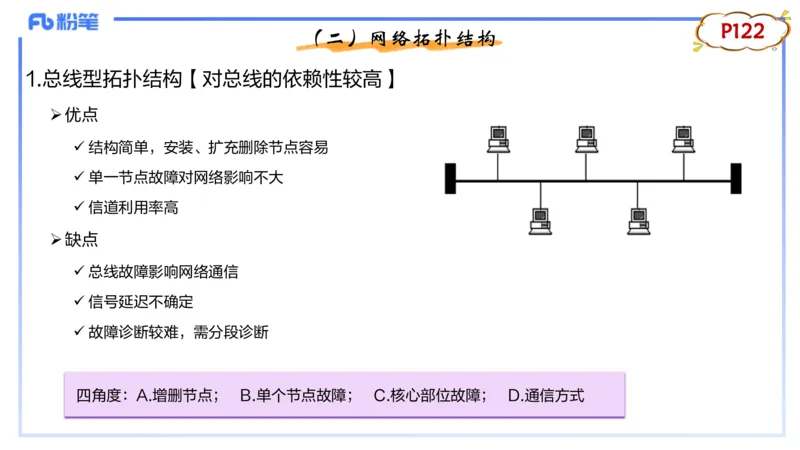

1.总线型拓扑结构【对总线的依赖性较高】
Ø优点
ü 结构简单，安装、扩充删除节点容易
ü 单一节点故障对网络影响不大
ü 信道利用率高
Ø缺点
ü 总线故障影响网络通信
ü 信号延迟不确定
ü 故障诊断较难，需分段诊断
四角度：A.增删节点； B.单个节点故障； C.核心部位故障； D.通信方式P122
（二）网络拓扑结构

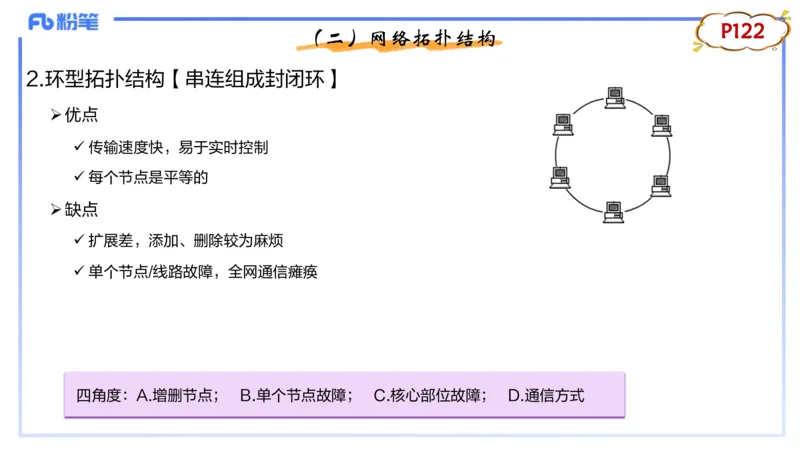

2.环型拓扑结构【串连组成封闭环】
Ø优点
ü 传输速度快，易于实时控制
ü 每个节点是平等的
Ø缺点
ü 扩展差，添加、删除较为麻烦
ü 单个节点/线路故障，全网通信瘫痪
四角度：A.增删节点； B.单个节点故障； C.核心部位故障； D.通信方式P122
（二）网络拓扑结构

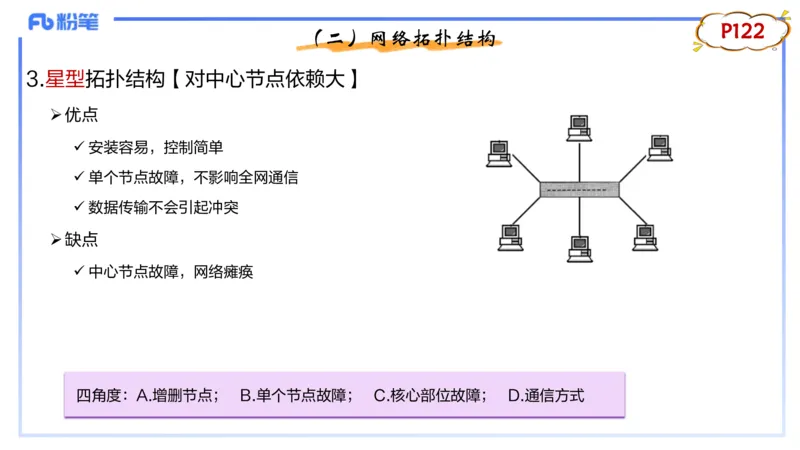

3.星型拓扑结构【对中心节点依赖大】
Ø优点
ü 安装容易，控制简单
ü 单个节点故障，不影响全网通信
ü 数据传输不会引起冲突
Ø缺点
ü 中心节点故障，网络瘫痪
四角度：A.增删节点； B.单个节点故障； C.核心部位故障； D.通信方式P123
（二）网络拓扑结构

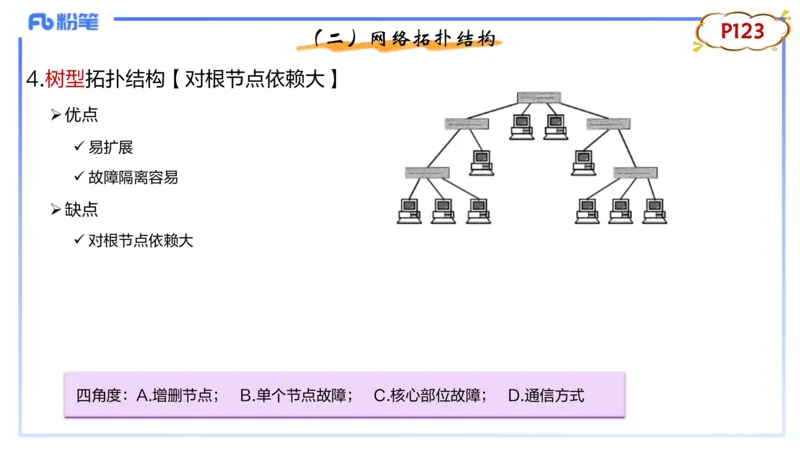

4.树型拓扑结构【对根节点依赖大】
Ø优点
ü 易扩展
ü 故障隔离容易
Ø缺点
ü 对根节点依赖大
四角度：A.增删节点； B.单个节点故障； C.核心部位故障； D.通信方式P123
（二）网络拓扑结构

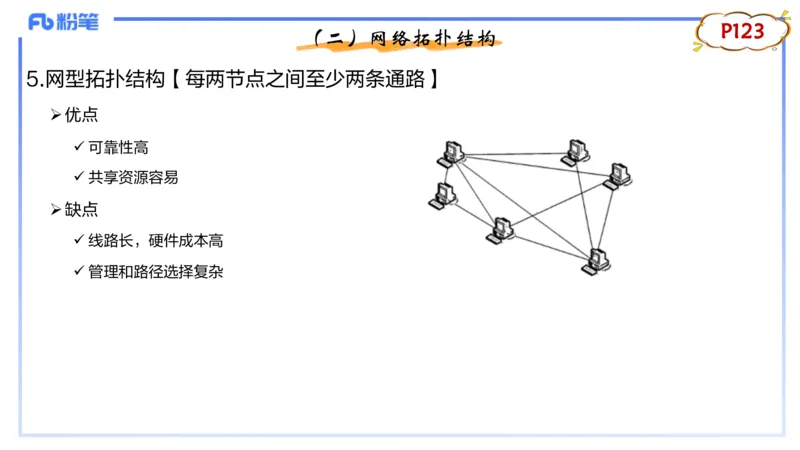

5.网型拓扑结构【每两节点之间至少两条通路】
Ø优点
ü 可靠性高
ü 共享资源容易
Ø缺点
ü 线路长，硬件成本高
ü 管理和路径选择复杂总结下
（二）网络拓扑结构

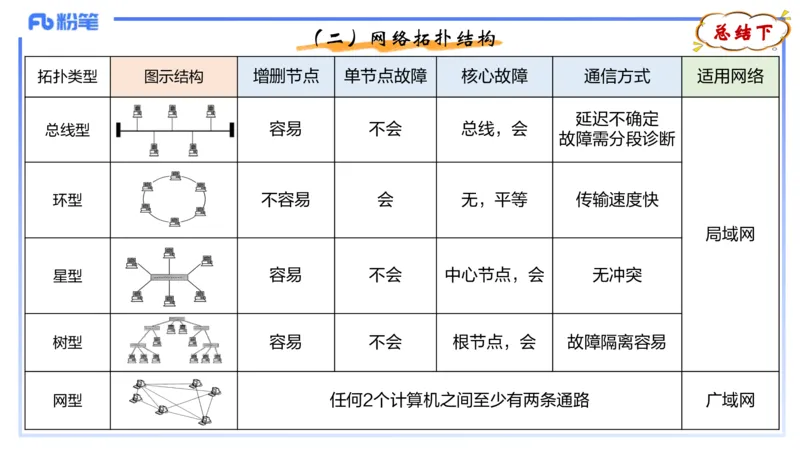

拓扑类型 图示结构 增删节点 单节点故障 核心故障 通信方式 适用网络
延迟不确定
总线型 容易 不会 总线，会
故障需分段诊断
环型 不容易 会 无，平等 传输速度快
局域网
星型 容易 不会 中心节点，会 无冲突
树型 容易 不会 根节点，会 故障隔离容易
网型 任何2个计算机之间至少有两条通路 广域网书上无
试题巩固

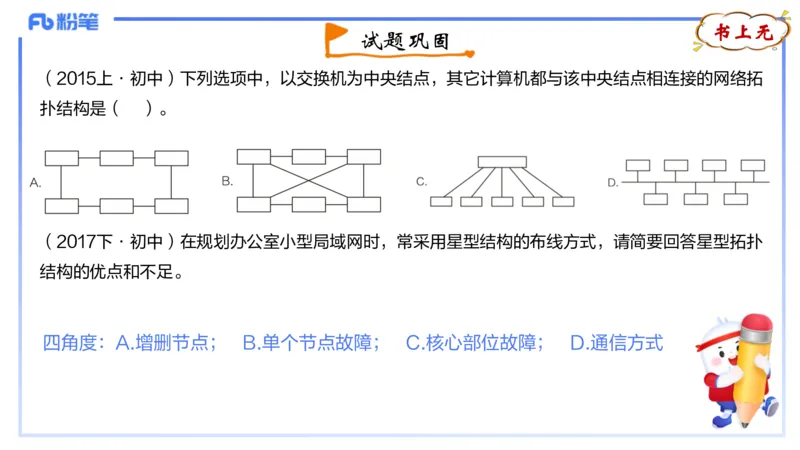

（2015上·初中）下列选项中，以交换机为中央结点，其它计算机都与该中央结点相连接的网络拓
扑结构是（ ）。
（2017下·初中）在规划办公室小型局域网时，常采用星型结构的布线方式，请简要回答星型拓扑
结构的优点和不足。
四角度：A.增删节点； B.单个节点故障； C.核心部位故障； D.通信方式P124

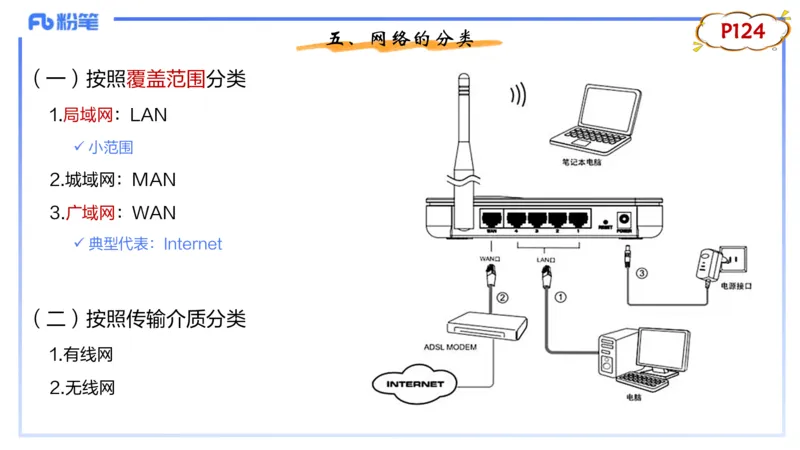

五、网络的分类
（一）按照覆盖范围分类
1.局域网：LAN
ü 小范围
2.城域网：MAN
3.广域网：WAN
ü 典型代表：Internet
（二）按照传输介质分类
1.有线网
2.无线网P125
五、网络的分类
（三）按照网络传输技术分类
1.广播式网路
2.点对点式网络
（四）按照向用户提供的服务分类
1.有线电视网络（广播电视网）
2.电话网（电信网）
3.计算机网络（互联网）书上无
试题巩固

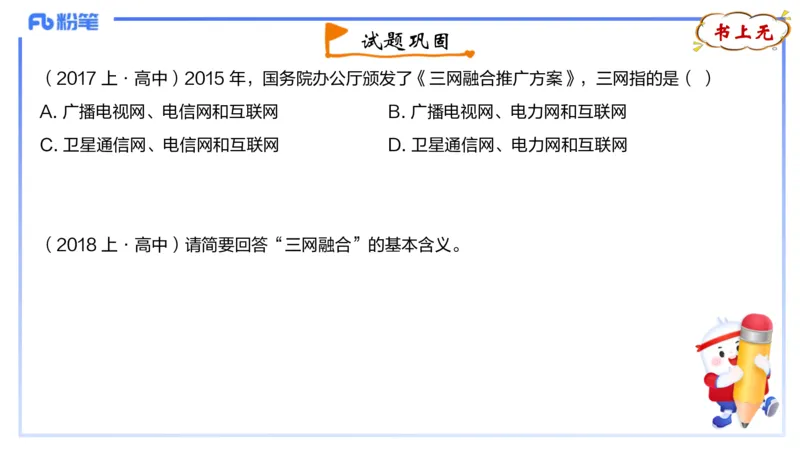

（2017 上·高中）2015 年，国务院办公厅颁发了《三网融合推广方案》，三网指的是（ ）
A. 广播电视网、电信网和互联网 B. 广播电视网、电力网和互联网
C. 卫星通信网、电信网和互联网 D. 卫星通信网、电力网和互联网
（2018 上·高中）请简要回答“三网融合”的基本含义。第二节 网络体系结构P126
一、网络体系结构概述
网络体系结构就是网络各层及其协议的集合
u
（一）网络协议
Ø用于规定信息的格式以及如何发送和接收信息的规则
Ø三要素
1.语法：定义了数据被如何表示
2.语义：定义了数据的含义
3.时序（同步）：定义了事件发生的顺序P126
一、网络体系结构概述

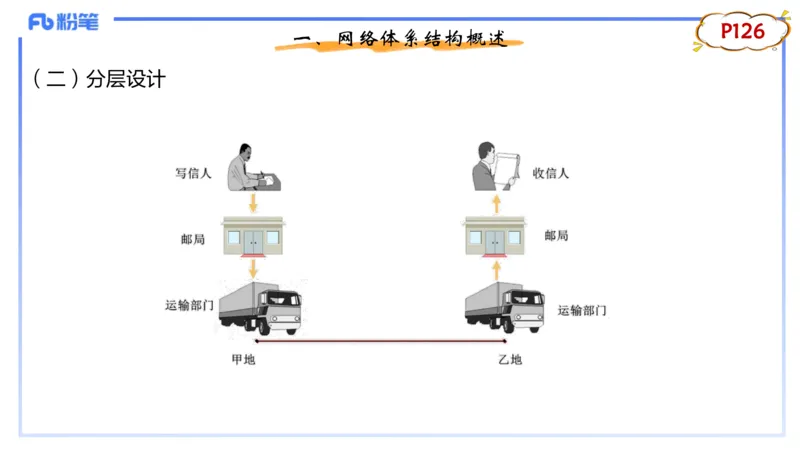

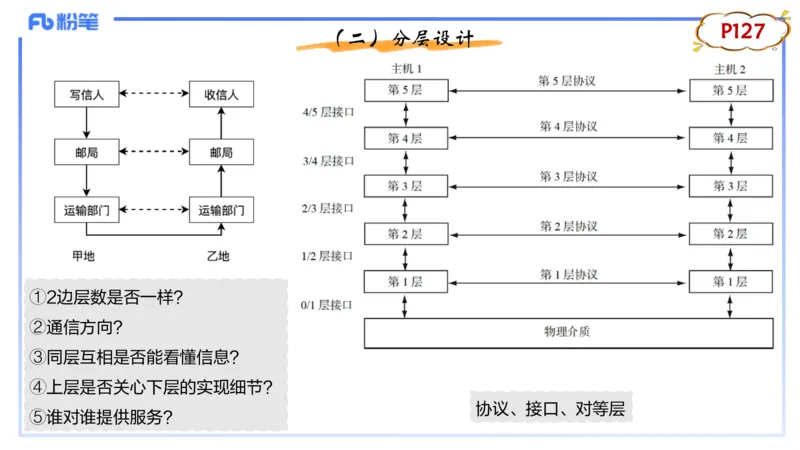

（二）分层设计P127
（二）分层设计
①2边层数是否一样？
②通信方向？
③同层互相是否能看懂信息？
④上层是否关心下层的实现细节？
协议、接口、对等层
⑤谁对谁提供服务？书上无
试题巩固

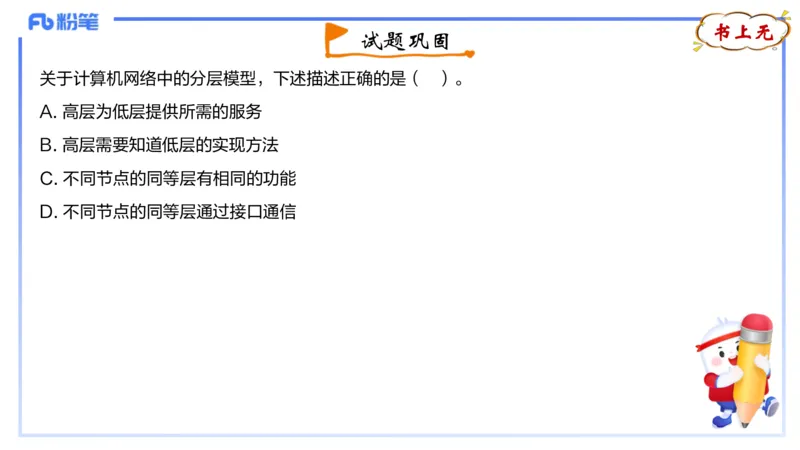

关于计算机网络中的分层模型，下述描述正确的是（ ）。
A. 高层为低层提供所需的服务
B. 高层需要知道低层的实现方法
C. 不同节点的同等层有相同的功能
D. 不同节点的同等层通过接口通信下
节
内
