~ 2025年教师资格证·《信息技术》~
计 算 机 网 络 技 术 2 / 5
主讲老师 孙珍珍
粉笔教师教育 粉笔教师P127

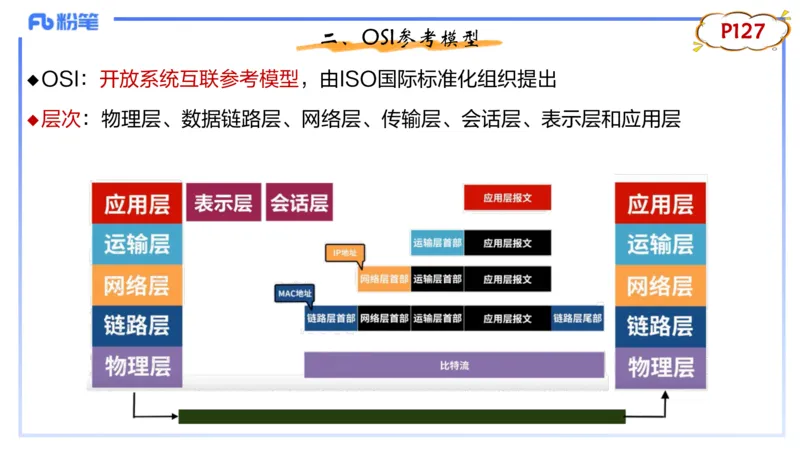

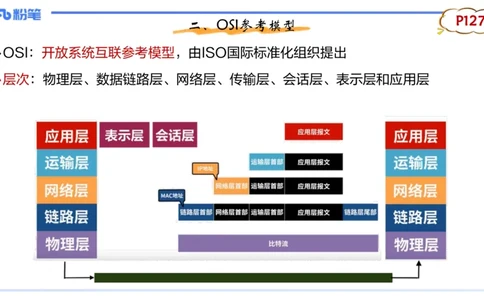

二、OSI参考模型
OSI：开放系统互联参考模型，由ISO国际标准化组织提出
u
层次：物理层、数据链路层、网络层、传输层、会话层、表示层和应用层
u总结下

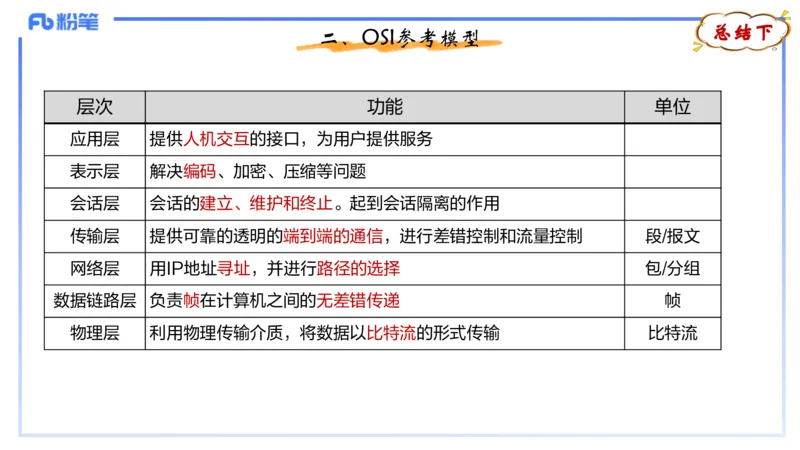

二、OSI参考模型
层次 功能 单位
应用层 提供人机交互的接口，为用户提供服务
表示层 解决编码、加密、压缩等问题
会话层 会话的建立、维护和终止。起到会话隔离的作用
传输层 提供可靠的透明的端到端的通信，进行差错控制和流量控制 段/报文
网络层 用IP地址寻址，并进行路径的选择 包/分组
数据链路层 负责帧在计算机之间的无差错传递 帧
物理层 利用物理传输介质，将数据以比特流的形式传输 比特流书上无
试题巩固

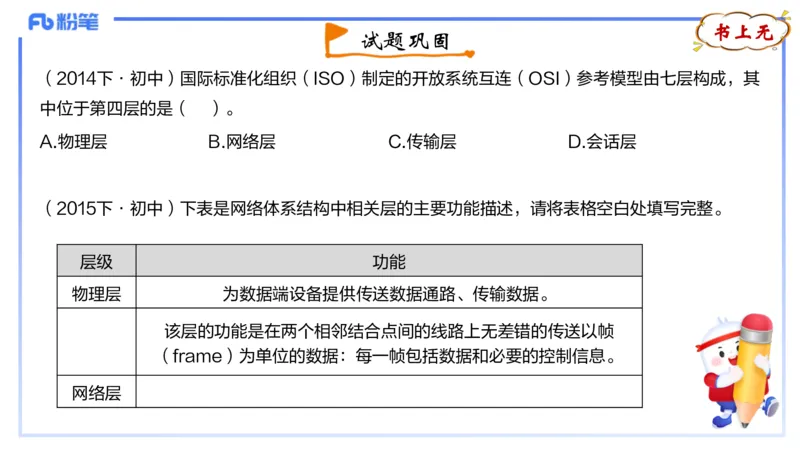

（2014下·初中）国际标准化组织（ISO）制定的开放系统互连（OSI）参考模型由七层构成，其
中位于第四层的是（ ）。
A.物理层 B.网络层 C.传输层 D.会话层
（2015下·初中）下表是网络体系结构中相关层的主要功能描述，请将表格空白处填写完整。
层级 功能
物理层 为数据端设备提供传送数据通路、传输数据。
该层的功能是在两个相邻结合点间的线路上无差错的传送以帧
（frame）为单位的数据：每一帧包括数据和必要的控制信息。
网络层P129

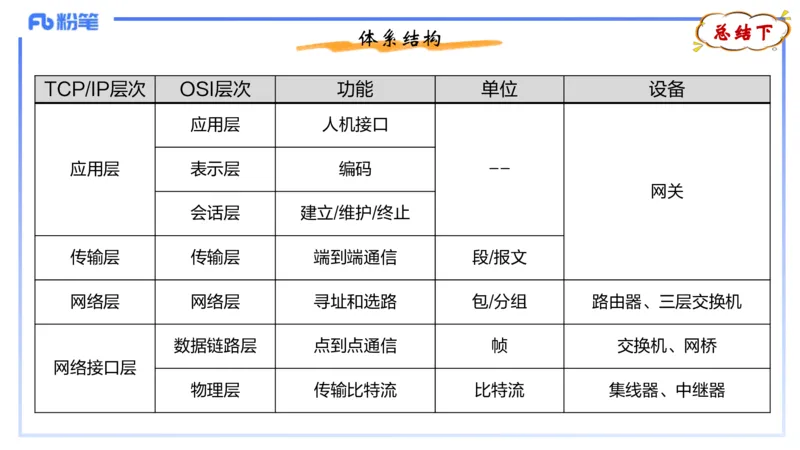

三、TCP/IP参考模型总结下
体系结构
TCP/IP层次 OSI层次 功能 单位 设备
应用层 人机接口
应用层 表示层 编码 --
网关
会话层 建立/维护/终止
传输层 传输层 端到端通信 段/报文
网络层 网络层 寻址和选路 包/分组 路由器、三层交换机
数据链路层 点到点通信 帧 交换机、网桥
网络接口层
物理层 传输比特流 比特流 集线器、中继器第三节 数据通信技术

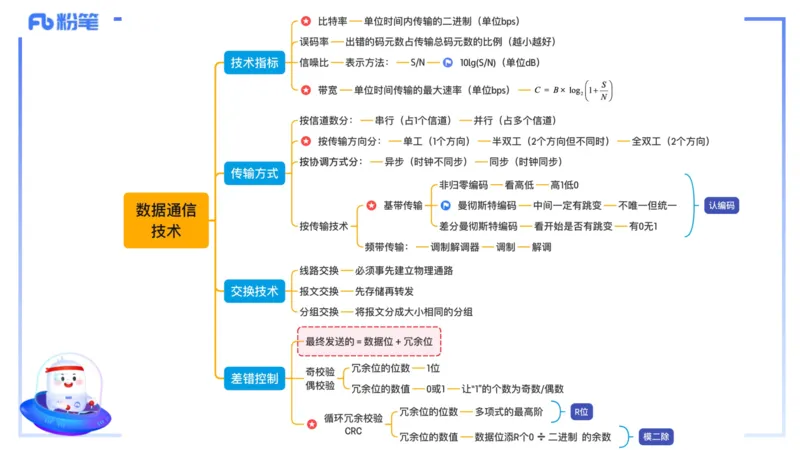

计算机网络是计算机技术与通信技术相结合的产物。P131

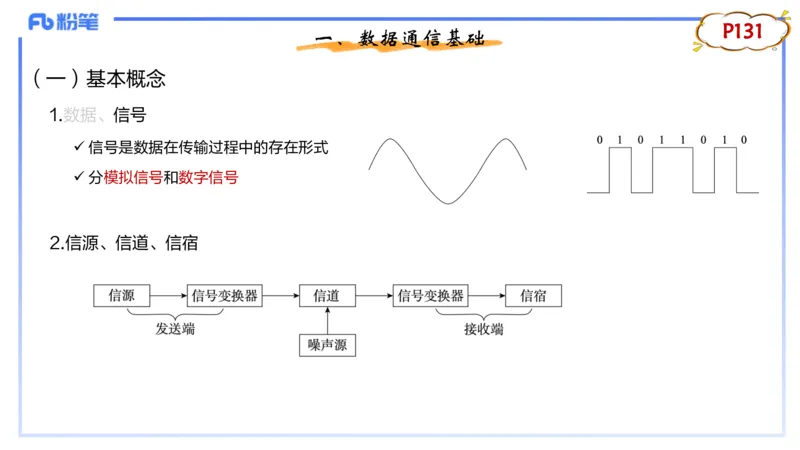

一、数据通信基础
（一）基本概念
1.数据、信号
ü 信号是数据在传输过程中的存在形式
ü 分模拟信号和数字信号
2.信源、信道、信宿P256

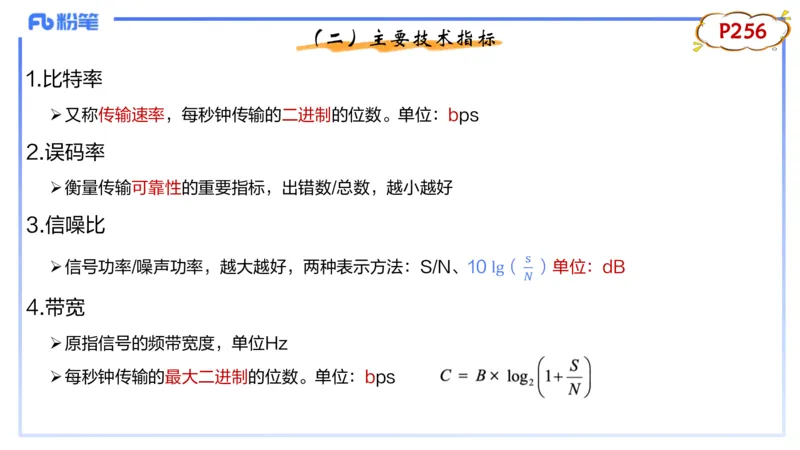

（二）主要技术指标
1.比特率
Ø又称传输速率，每秒钟传输的二进制的位数。单位：bps
2.误码率
Ø衡量传输可靠性的重要指标，出错数/总数，越小越好
3.信噪比
!
Ø信号功率/噪声功率，越大越好，两种表示方法：S/N、10 lg（ ）单位：dB
"
4.带宽
Ø原指信号的频带宽度，单位Hz
Ø每秒钟传输的最大二进制的位数。单位：bps书上无
试题巩固

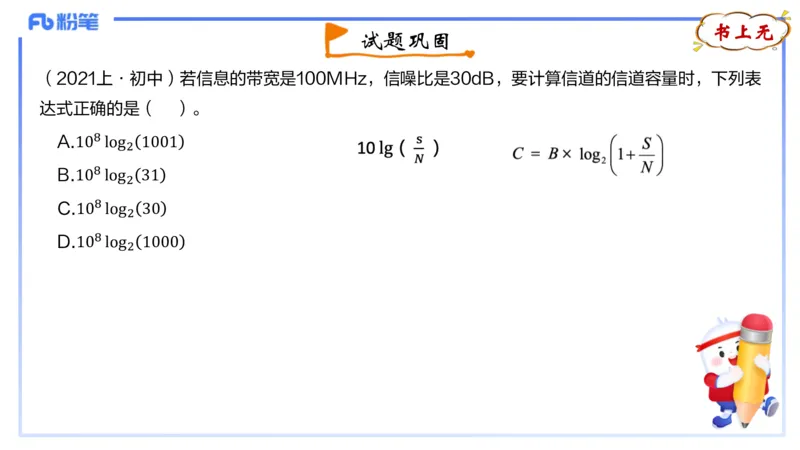

（2021上·初中）若信息的带宽是100MHz，信噪比是30dB，要计算信道的信道容量时，下列表
达式正确的是（ ）。
#
A.10 log 1001
$
#
B.10 log 31
$
#
C.10 log 30
$
#
D.10 log 1000
$P132
二、数据传输方式

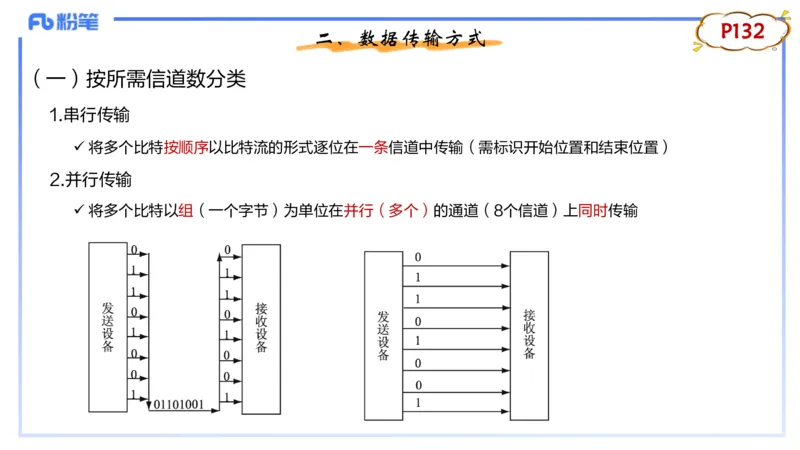

（一）按所需信道数分类
1.串行传输
ü 将多个比特按顺序以比特流的形式逐位在一条信道中传输（需标识开始位置和结束位置）
2.并行传输
ü 将多个比特以组（一个字节）为单位在并行（多个）的通道（8个信道）上同时传输P133

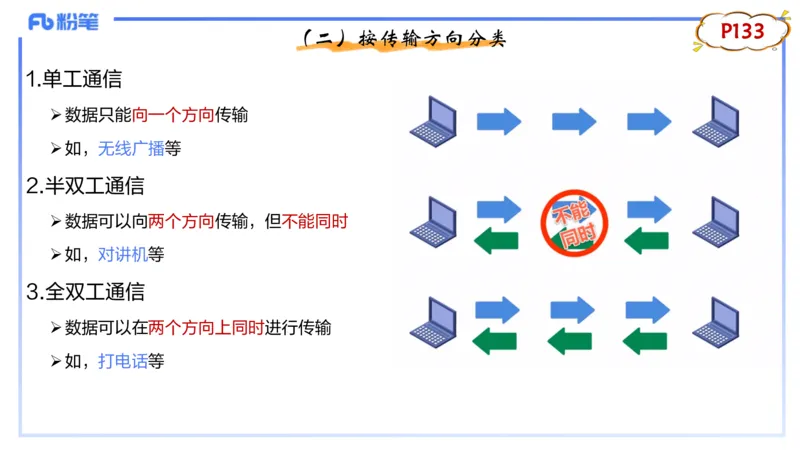

（二）按传输方向分类
1.单工通信
Ø数据只能向一个方向传输
Ø如，无线广播等
2.半双工通信
Ø数据可以向两个方向传输，但不能同时
Ø如，对讲机等
3.全双工通信
Ø数据可以在两个方向上同时进行传输
Ø如，打电话等书上无
试题巩固

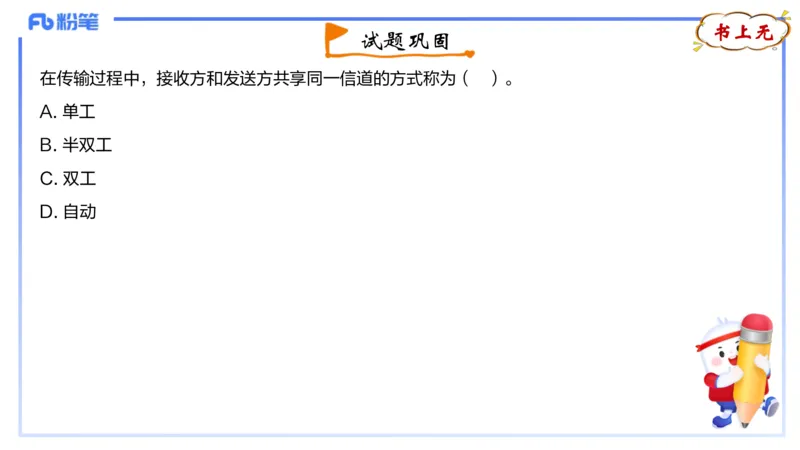

在传输过程中，接收方和发送方共享同一信道的方式称为（ ）。
A. 单工
B. 半双工
C. 双工
D. 自动P134
（三）按协调方式分类
1.异步传输
Ø任何时间发送数据均可
Ø需标识起始位和停止位
2.同步传输
Ø时钟同步
Ø需先发送同步字符或同步字节P135

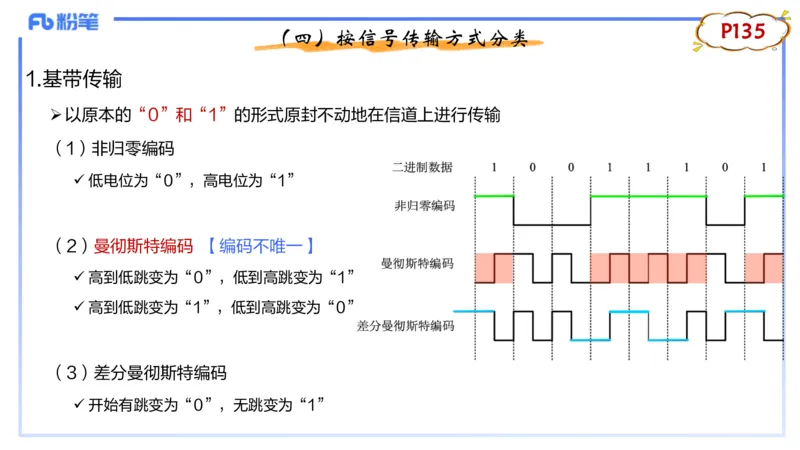

（四）按信号传输方式分类
1.基带传输
Ø以原本的“0”和“1”的形式原封不动地在信道上进行传输
（1）非归零编码
ü 低电位为“0”，高电位为“1”
（2）曼彻斯特编码 【编码不唯一】
ü 高到低跳变为“0”，低到高跳变为“1”
ü 高到低跳变为“1”，低到高跳变为“0”
（3）差分曼彻斯特编码
ü 开始有跳变为“0”，无跳变为“1”书上无
试题巩固

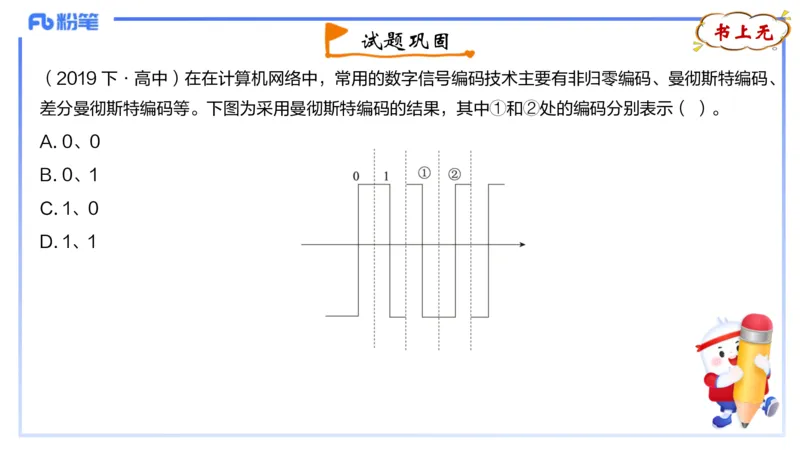

（2019 下·高中）在在计算机网络中，常用的数字信号编码技术主要有非归零编码、曼彻斯特编码、
差分曼彻斯特编码等。下图为采用曼彻斯特编码的结果，其中①和②处的编码分别表示（ ）。
A. 0、0
B. 0、1
C. 1、0
D. 1、1书上无
试题巩固

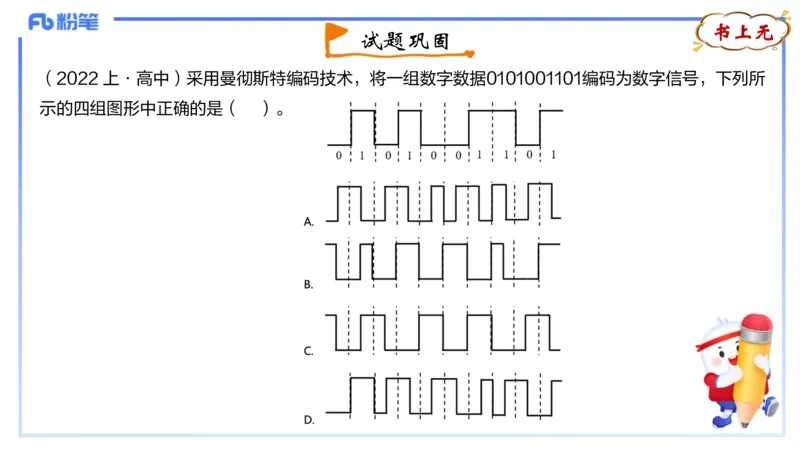

（2022 上·高中）采用曼彻斯特编码技术，将一组数字数据0101001101编码为数字信号，下列所
示的四组图形中正确的是（ ）。书上无
试题巩固

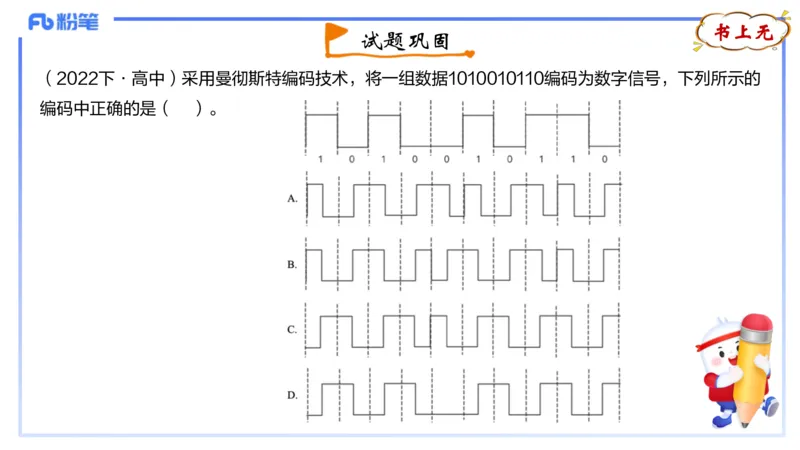

（2022下·高中）采用曼彻斯特编码技术，将一组数据1010010110编码为数字信号，下列所示的
编码中正确的是（ ）。P136
（四）按信号传输方式分类

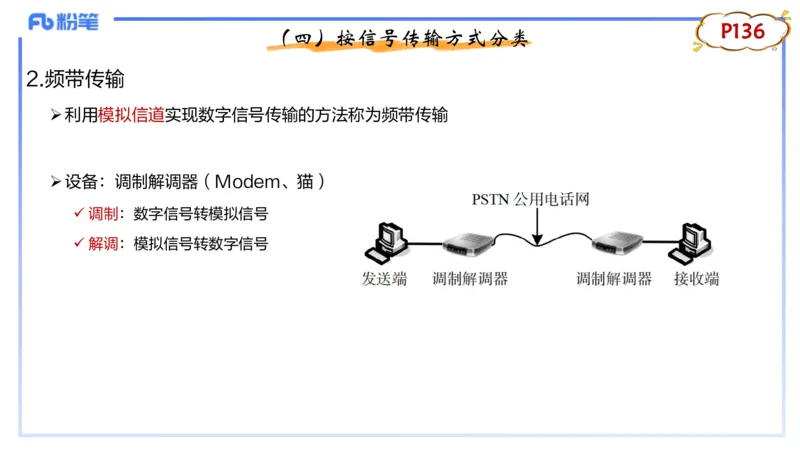

2.频带传输
Ø利用模拟信道实现数字信号传输的方法称为频带传输
Ø设备：调制解调器（Modem、猫）
ü 调制：数字信号转模拟信号
ü 解调：模拟信号转数字信号P136

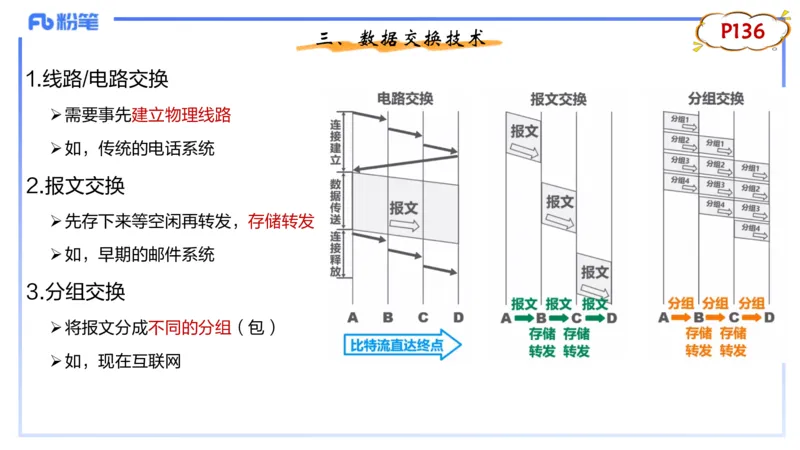

三、数据交换技术
1.线路/电路交换
Ø需要事先建立物理线路
Ø如，传统的电话系统
2.报文交换
Ø先存下来等空闲再转发，存储转发
Ø如，早期的邮件系统
3.分组交换
Ø将报文分成不同的分组（包）
Ø如，现在互联网P137

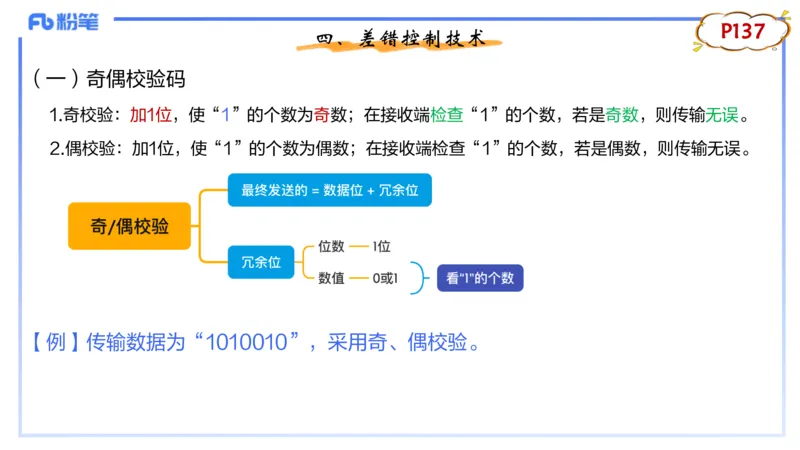

四、差错控制技术
（一）奇偶校验码
1.奇校验：加1位，使“1”的个数为奇数；在接收端检查“1”的个数，若是奇数，则传输无误。
2.偶校验：加1位，使“1”的个数为偶数；在接收端检查“1”的个数，若是偶数，则传输无误。
【例】传输数据为“1010010”，采用奇、偶校验。P137
（二）循环冗余码CRC
【例】假设准备发送的数据信息码为1101，生成多项式采用G(X)=X4+X+1，计算使
用CRC后最终发送的信息码。书上无
试题巩固

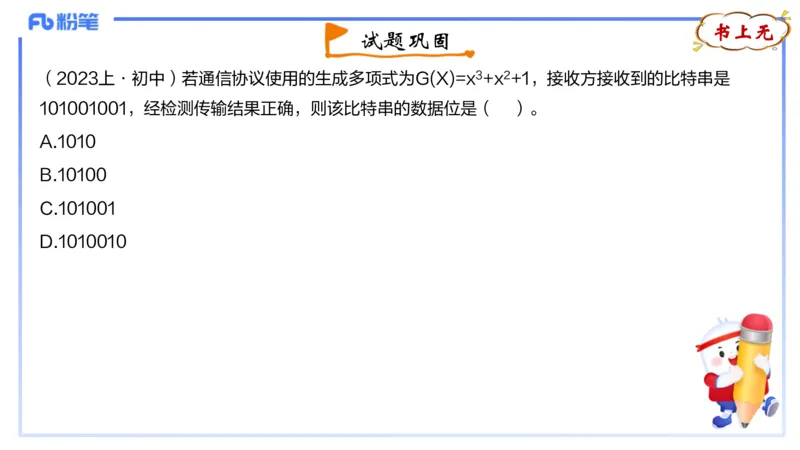

（2023上·初中）若通信协议使用的生成多项式为G(X)=x3+x2+1，接收方接收到的比特串是
101001001，经检测传输结果正确，则该比特串的数据位是（ ）。
A.1010
B.10100
C.101001
D.1010010书上无
试题巩固

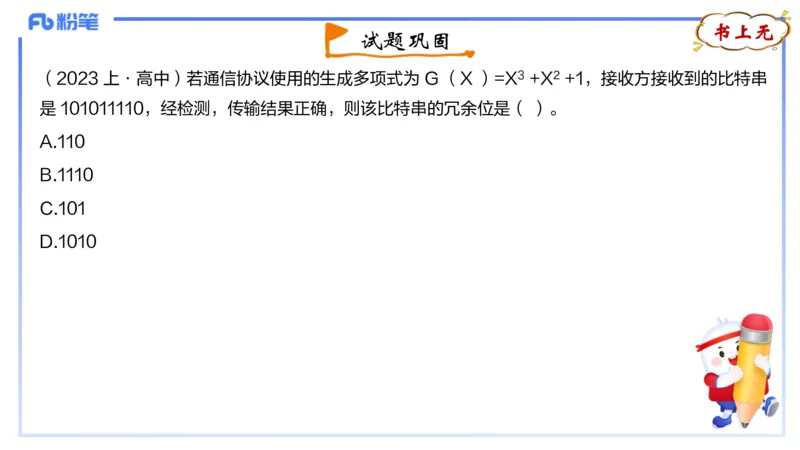

（2023 上·高中）若通信协议使用的生成多项式为 G （X ）=X3 +X2 +1，接收方接收到的比特串
是 101011110，经检测，传输结果正确，则该比特串的冗余位是（ ）。
A.110
B.1110
C.101
D.1010第四节 Internet协议及应用
所有连入Internet的计算机都使用相同的通信协议，这个协议就是TCP/IP协议P139
一、网络层协议

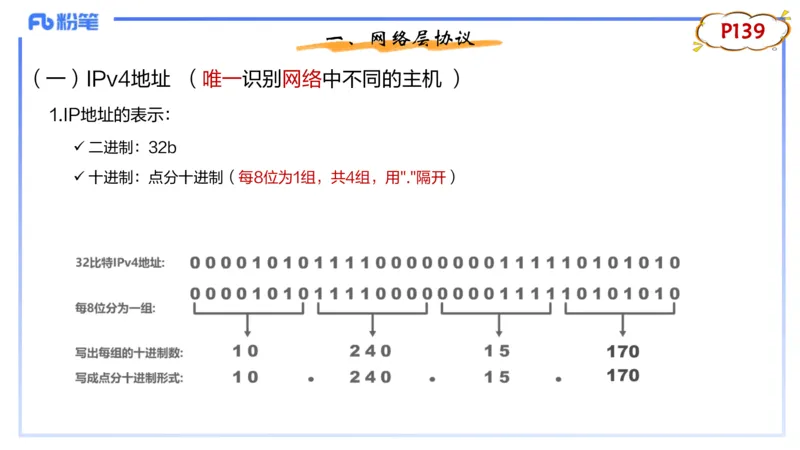

（一）IPv4地址 （唯一识别网络中不同的主机 ）
1.IP地址的表示：
ü 二进制：32b
ü 十进制：点分十进制（每8位为1组，共4组，用"."隔开）P139

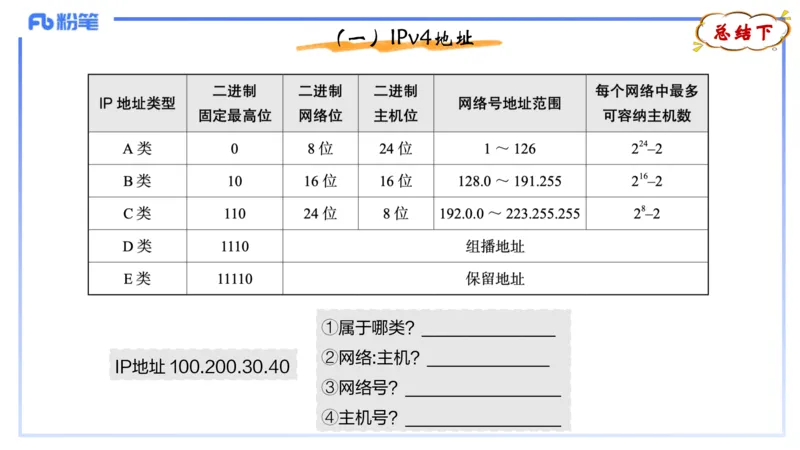

（一）IPv4地址

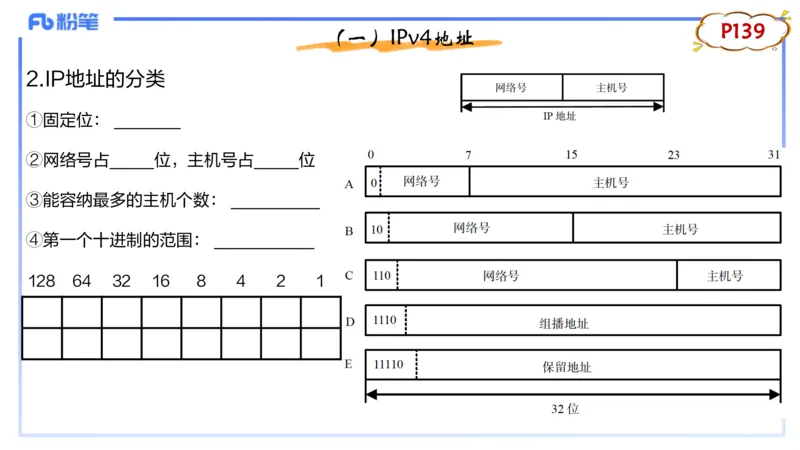

2.IP地址的分类
①固定位： ______
②网络号占____位，主机号占____位
③能容纳最多的主机个数： ________
④第一个十进制的范围： _________
128 64 32 16 8 4 2 1总结下
（一）IPv4地址
①属于哪类？____________
②网络:主机？___________
IP地址 100.200.30.40
③网络号？______________
④主机号？______________P140

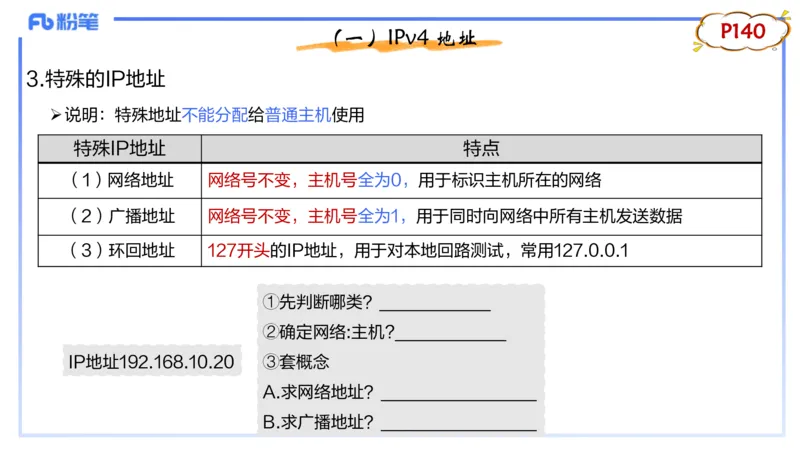

（一）IPv4 地址
3.特殊的IP地址
Ø说明：特殊地址不能分配给普通主机使用
特殊IP地址 特点
（1）网络地址 网络号不变，主机号全为0，用于标识主机所在的网络
（2）广播地址 网络号不变，主机号全为1，用于同时向网络中所有主机发送数据
（3）环回地址 127开头的IP地址，用于对本地回路测试，常用127.0.0.1
①先判断哪类？__________
②确定网络:主机?__________
IP地址192.168.10.20 ③套概念
A.求网络地址？______________
B.求广播地址？______________书上无
试题巩固

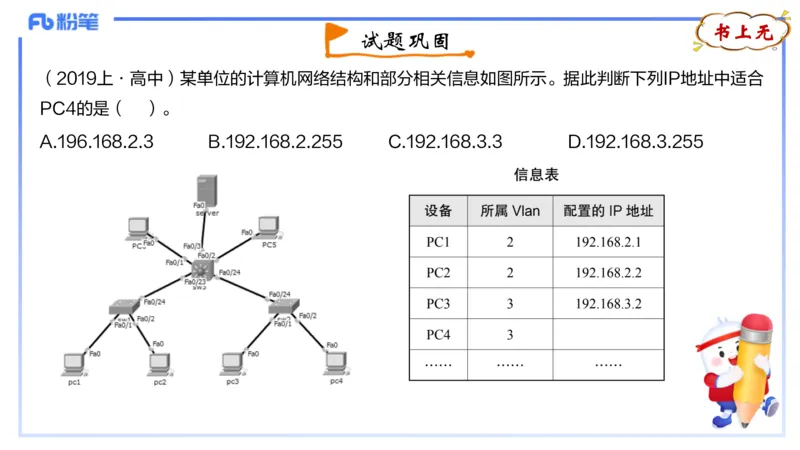

（2019上·高中）某单位的计算机网络结构和部分相关信息如图所示。据此判断下列IP地址中适合
PC4的是（ ）。
A.196.168.2.3 B.192.168.2.255 C.192.168.3.3 D.192.168.3.255下
