~ 2 0 2 4 年 教 师 资 格 证 ~
《信息技术》
计 算 机 网 络 技 术 1 / 4
讲师：钮弘俊
更多干货关注 粉笔教师教育 粉笔教师第一节 计算机网络概述P115

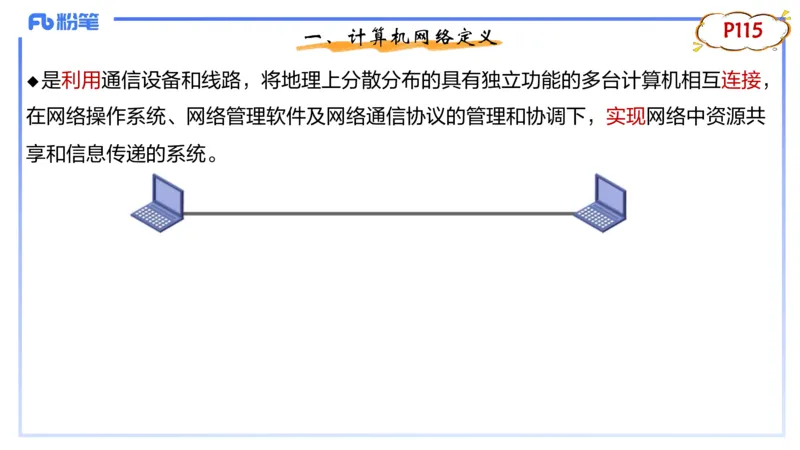

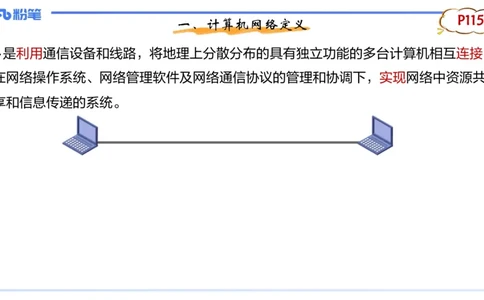

一、计算机网络定义
是利用通信设备和线路，将地理上分散分布的具有独立功能的多台计算机相互连接，
u
在网络操作系统、网络管理软件及网络通信协议的管理和协调下，实现网络中资源共
享和信息传递的系统。P115

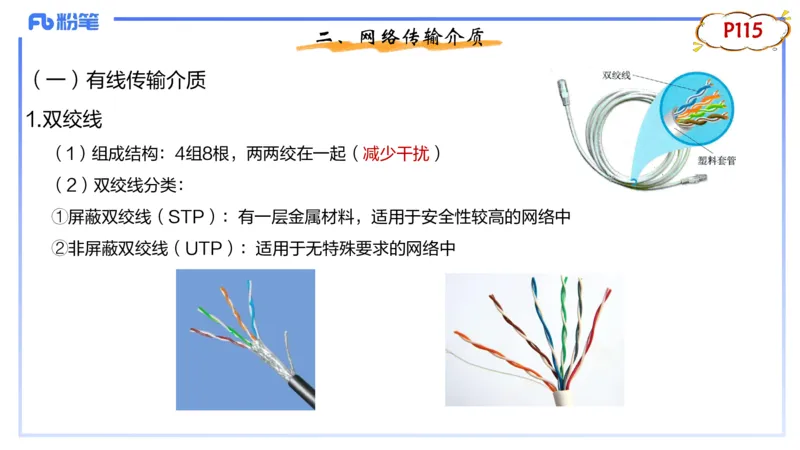

二、网络传输介质
（一）有线传输介质
1.双绞线
（1）组成结构：4组8根，两两绞在一起（减少干扰）
（2）双绞线分类：
①屏蔽双绞线（STP）：有一层金属材料，适用于安全性较高的网络中
②非屏蔽双绞线（UTP）：适用于无特殊要求的网络中P116
二、网络传输介质
（一）有线传输介质

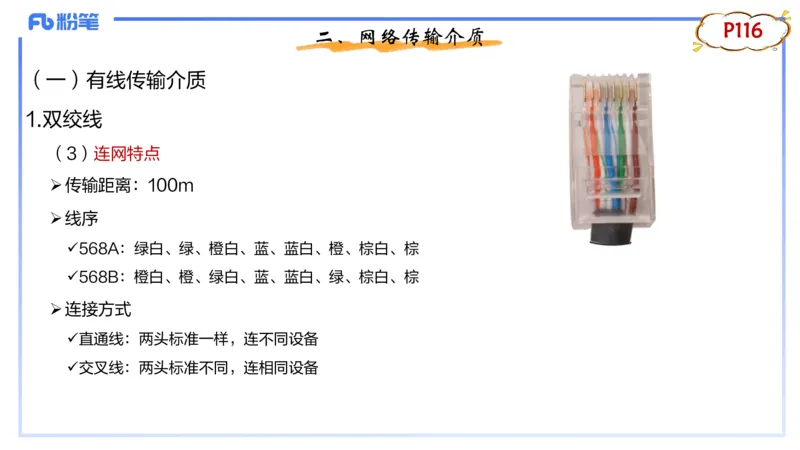

1.双绞线
（3）连网特点
Ø传输距离：100m
Ø线序
ü568A：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕
ü568B：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕
Ø连接方式
ü直通线：两头标准一样，连不同设备
ü交叉线：两头标准不同，连相同设备P117
二、网络传输介质
（一）有线传输介质

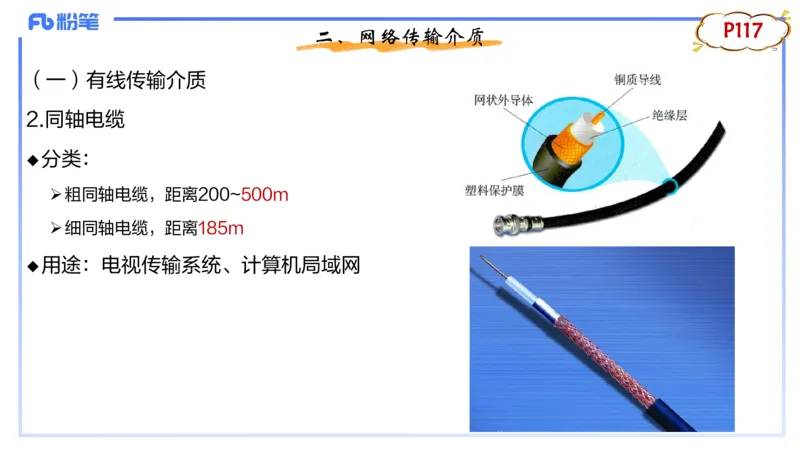

2.同轴电缆
分类：
u
Ø粗同轴电缆，距离200~500m
Ø细同轴电缆，距离185m
用途：电视传输系统、计算机局域网
uP117
二、网络传输介质
（一）有线传输介质

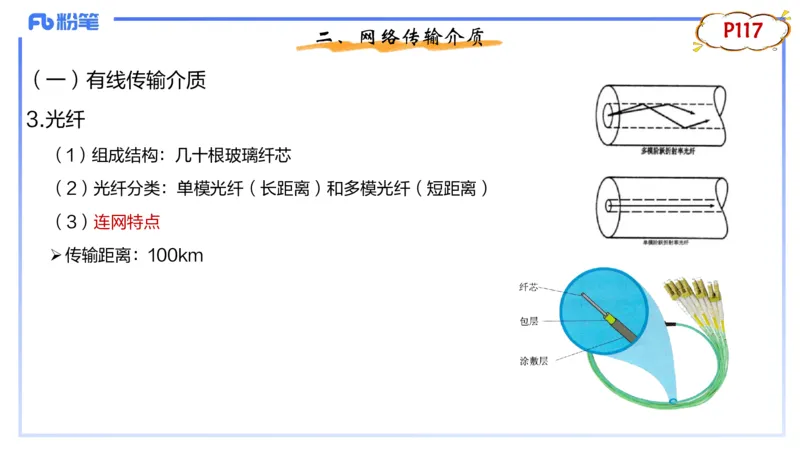

3.光纤
（1）组成结构：几十根玻璃纤芯
（2）光纤分类：单模光纤（长距离）和多模光纤（短距离）
（3）连网特点
Ø传输距离：100km总结下

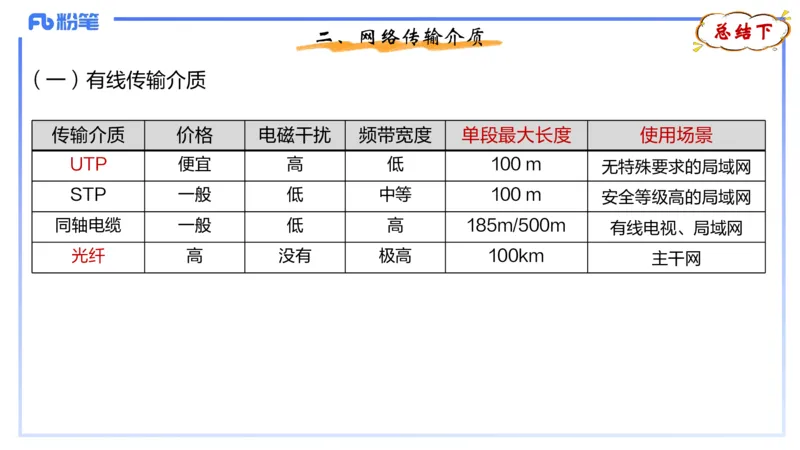

二、网络传输介质
（一）有线传输介质
传输介质 价格 电磁干扰 频带宽度 单段最大长度 使用场景
UTP 便宜 高 低 100 m
无特殊要求的局域网
STP 一般 低 中等 100 m
安全等级高的局域网
同轴电缆 一般 低 高 185m/500m
有线电视、局域网
光纤 高 没有 极高 100km
主干网书上无
试题巩固

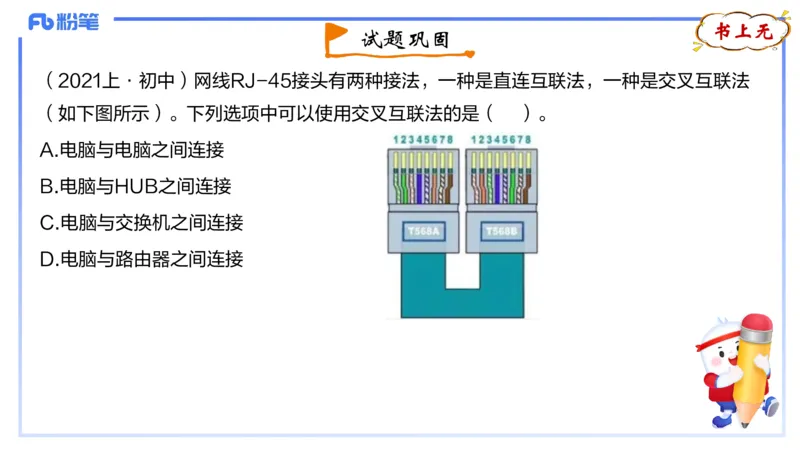

（2021上·初中）网线RJ-45接头有两种接法，一种是直连互联法，一种是交叉互联法
（如下图所示）。下列选项中可以使用交叉互联法的是（ ）。
A.电脑与电脑之间连接
B.电脑与HUB之间连接
C.电脑与交换机之间连接
D.电脑与路由器之间连接P118
二、网络传输介质

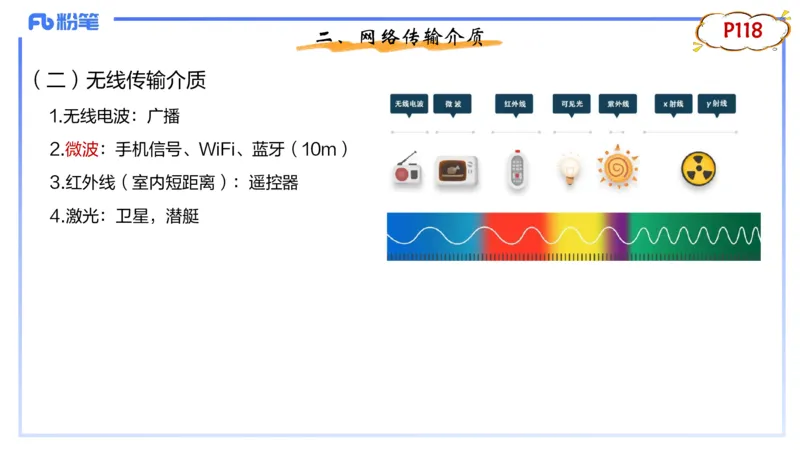

（二）无线传输介质
1.无线电波：广播
2.微波：手机信号、WiFi、蓝牙（10m）
3.红外线（室内短距离）：遥控器
4.激光：卫星，潜艇P119
三、网络连接设备

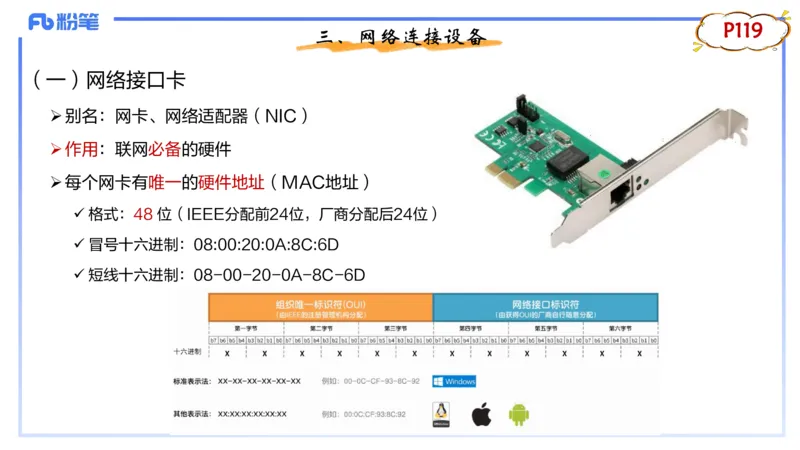

（一）网络接口卡
Ø别名：网卡、网络适配器（NIC）
Ø作用：联网必备的硬件
Ø每个网卡有唯一的硬件地址（MAC地址）
ü 格式：48 位（IEEE分配前24位，厂商分配后24位）
ü 冒号十六进制：08:00:20:0A:8C:6D
ü 短线十六进制：08-00-20-0A-8C-6D书上无
试题巩固

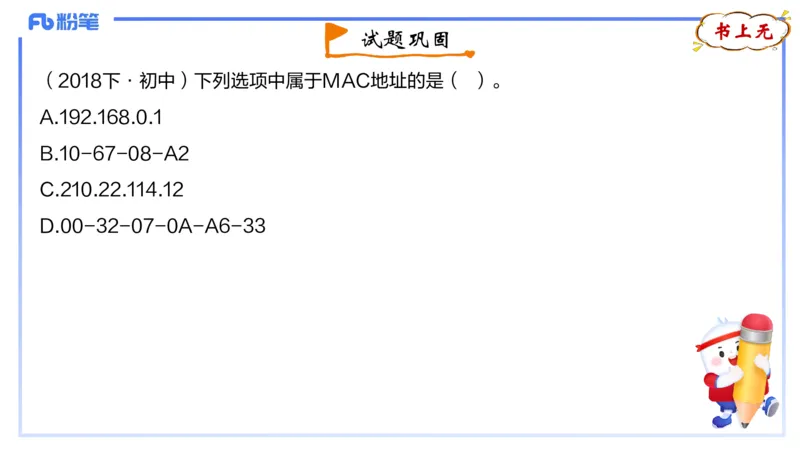

（2018下·初中）下列选项中属于MAC地址的是（ ）。
A.192.168.0.1
B.10-67-08-A2
C.210.22.114.12
D.00-32-07-0A-A6-33P119
三、网络连接设备

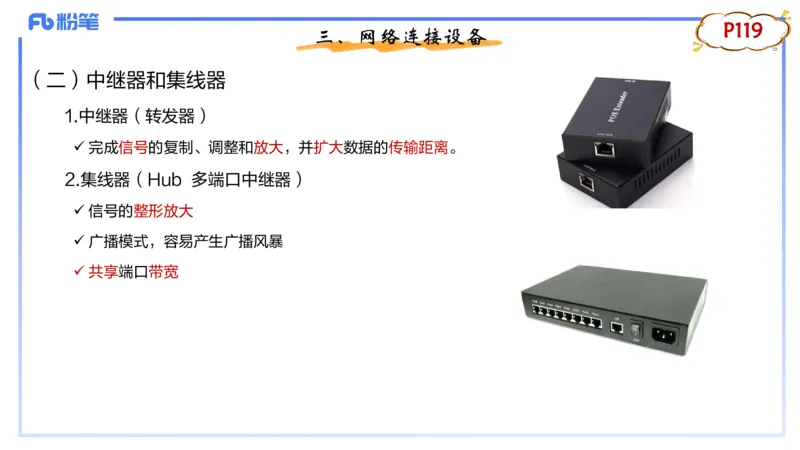

（二）中继器和集线器
1.中继器（转发器）
ü 完成信号的复制、调整和放大，并扩大数据的传输距离。
2.集线器（Hub 多端口中继器）
ü 信号的整形放大
ü 广播模式，容易产生广播风暴
ü 共享端口带宽P120
三、网络连接设备
（三）网桥和二层交换机
1.网桥（桥接器）
ü 两个相同协议的局域网
ü 数据接收、地址过滤与数据转发
2.二层交换机（多端口的网桥）
ü 功能：MAC 识别，转发数据
（1）工作层次：数据链路层
（2）工作方式：抑制了广播风暴
（3）端口带宽使用方式：每个端口独享固定带宽P121
三、网络连接设备

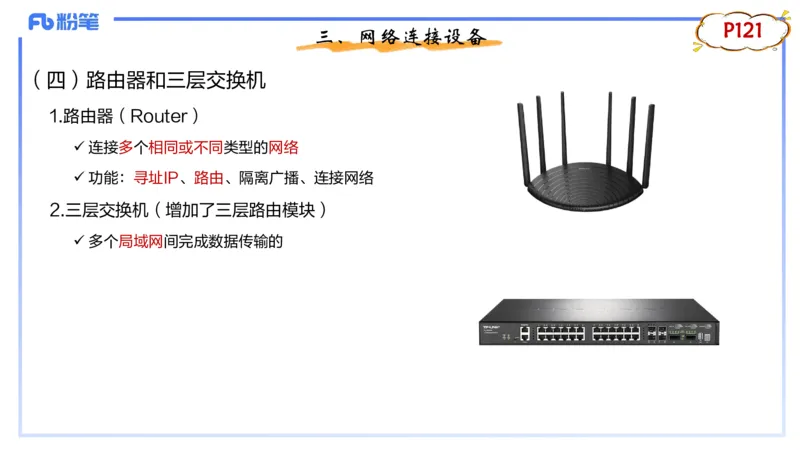

（四）路由器和三层交换机
1.路由器（Router）
ü 连接多个相同或不同类型的网络
ü 功能：寻址IP、路由、隔离广播、连接网络
2.三层交换机（增加了三层路由模块）
ü 多个局域网间完成数据传输的P121
三、网络连接设备

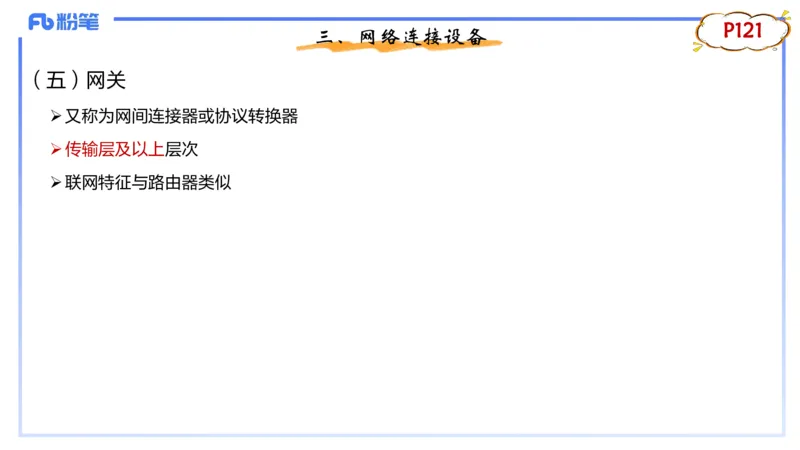

（五）网关
Ø又称为网间连接器或协议转换器
Ø传输层及以上层次
Ø联网特征与路由器类似总结下

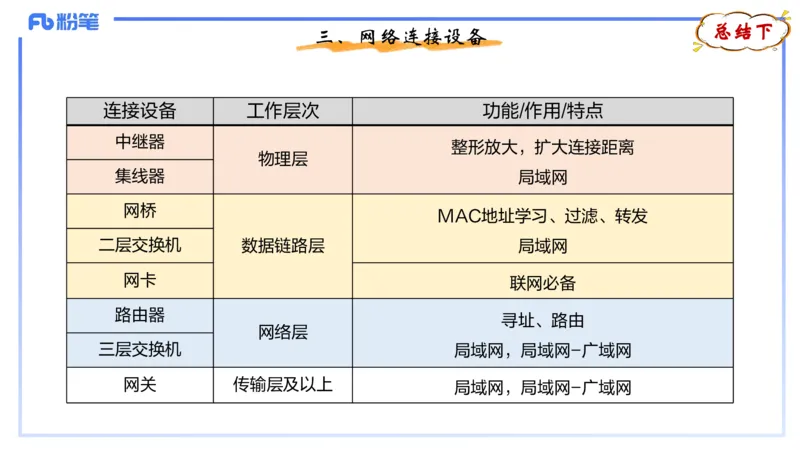

三、网络连接设备
连接设备 工作层次 功能/作用/特点
中继器
整形放大，扩大连接距离
物理层
集线器 局域网
网桥
MAC地址学习、过滤、转发
二层交换机 数据链路层 局域网
网卡
联网必备
路由器
寻址、路由
网络层
三层交换机 局域网，局域网-广域网
网关 传输层及以上
局域网，局域网-广域网书上无
试题巩固

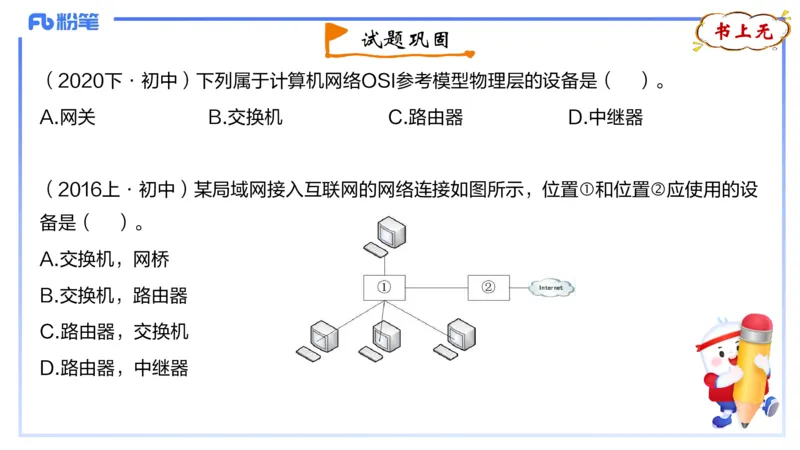

（2020下·初中）下列属于计算机网络OSI参考模型物理层的设备是（ ）。
A.网关 B.交换机 C.路由器 D.中继器
（2016上·初中）某局域网接入互联网的网络连接如图所示，位置和位置应使用的设
备是（ ）。
A.交换机，网桥
B.交换机，路由器
C.路由器，交换机
D.路由器，中继器P121
四、网络拓扑结构

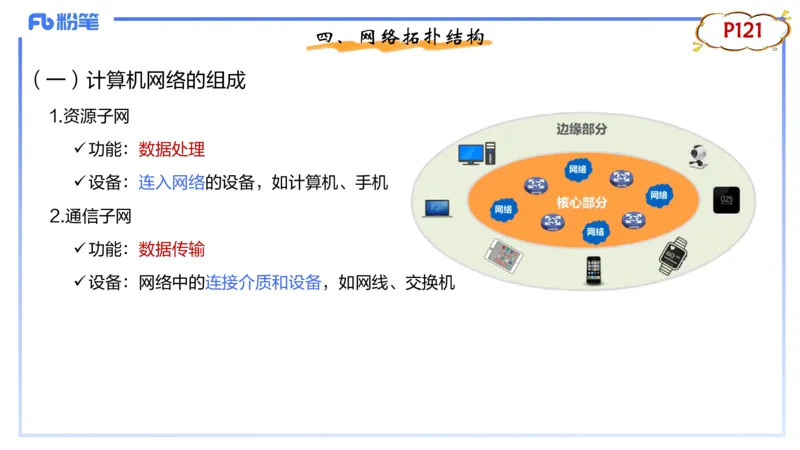

（一）计算机网络的组成
1.资源子网
ü功能：数据处理
ü设备：连入网络的设备，如计算机、手机
2.通信子网
ü功能：数据传输
ü设备：网络中的连接介质和设备，如网线、交换机P121
四、网络拓扑结构

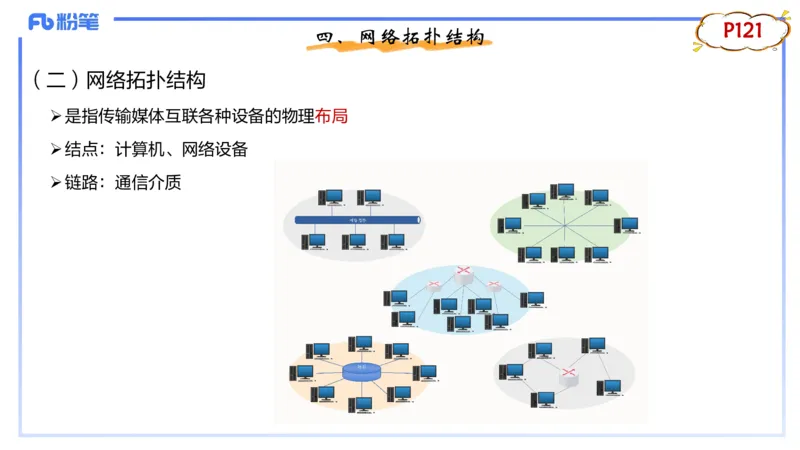

（二）网络拓扑结构
Ø是指传输媒体互联各种设备的物理布局
Ø结点：计算机、网络设备
Ø链路：通信介质P122
四、网络拓扑结构

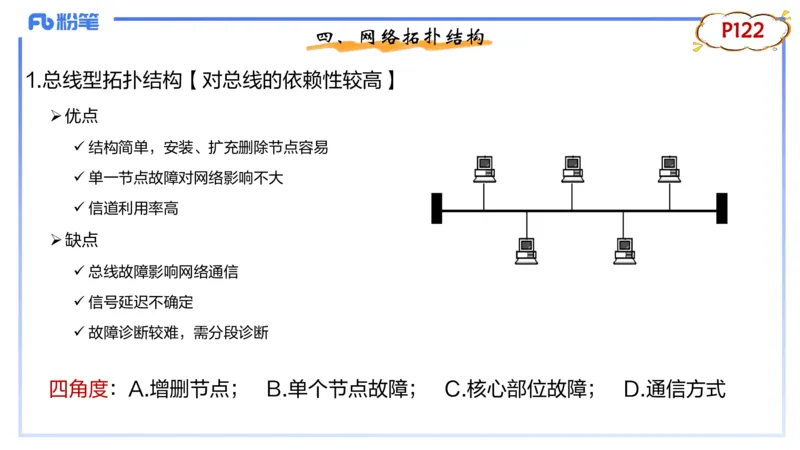

1.总线型拓扑结构【对总线的依赖性较高】
Ø优点
ü 结构简单，安装、扩充删除节点容易
ü 单一节点故障对网络影响不大
ü 信道利用率高
Ø缺点
ü 总线故障影响网络通信
ü 信号延迟不确定
ü 故障诊断较难，需分段诊断
四角度：A.增删节点； B.单个节点故障； C.核心部位故障； D.通信方式P123
四、网络拓扑结构

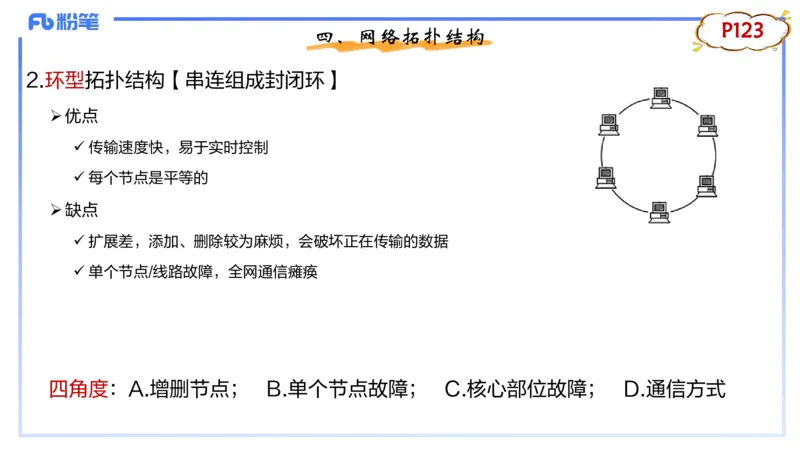

2.环型拓扑结构【串连组成封闭环】
Ø优点
ü 传输速度快，易于实时控制
ü 每个节点是平等的
Ø缺点
ü 扩展差，添加、删除较为麻烦，会破坏正在传输的数据
ü 单个节点/线路故障，全网通信瘫痪
四角度：A.增删节点； B.单个节点故障； C.核心部位故障； D.通信方式P123
四、网络拓扑结构

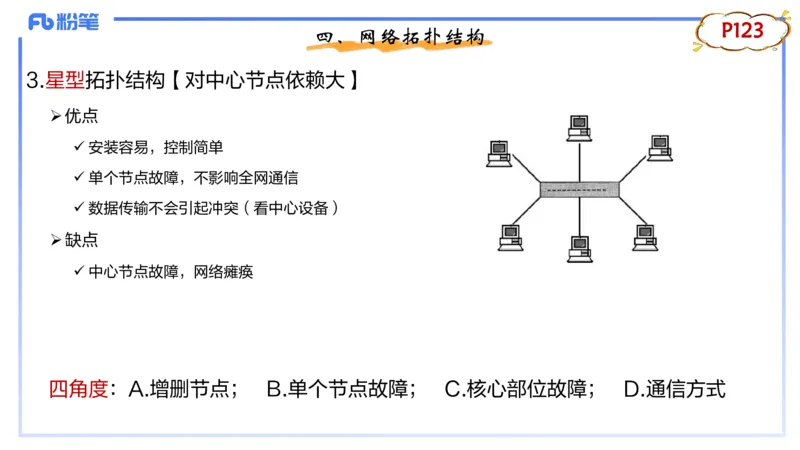

3.星型拓扑结构【对中心节点依赖大】
Ø优点
ü 安装容易，控制简单
ü 单个节点故障，不影响全网通信
ü 数据传输不会引起冲突（看中心设备）
Ø缺点
ü 中心节点故障，网络瘫痪
四角度：A.增删节点； B.单个节点故障； C.核心部位故障； D.通信方式P124
四、网络拓扑结构

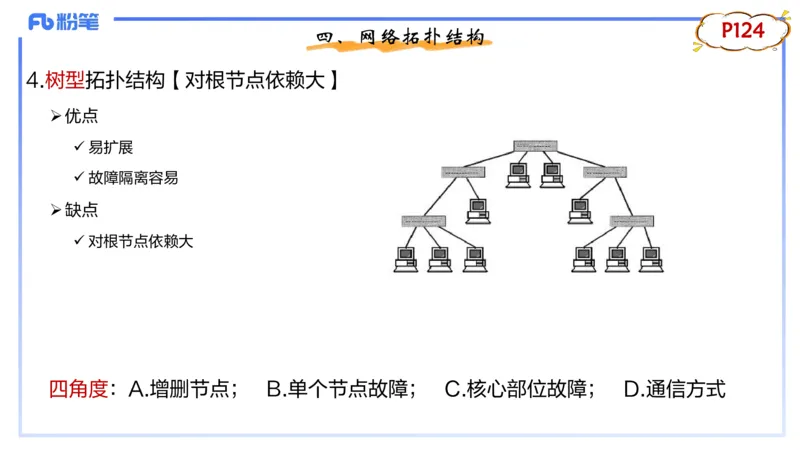

4.树型拓扑结构【对根节点依赖大】
Ø优点
ü 易扩展
ü 故障隔离容易
Ø缺点
ü 对根节点依赖大
四角度：A.增删节点； B.单个节点故障； C.核心部位故障； D.通信方式P124
四、网络拓扑结构

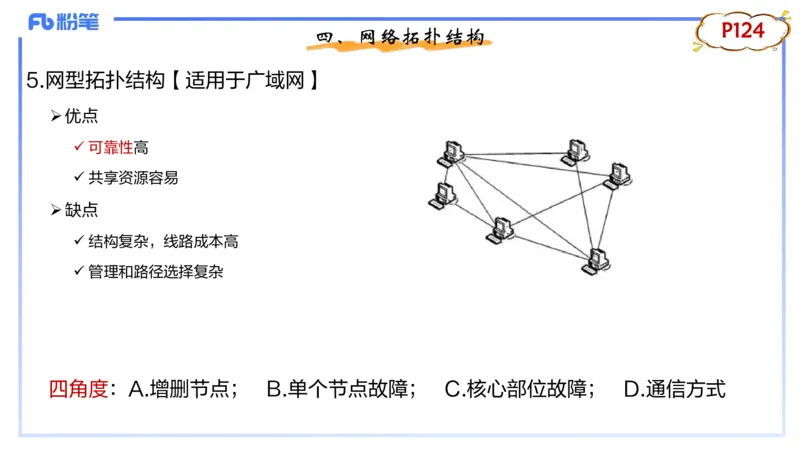

5.网型拓扑结构【适用于广域网】
Ø优点
ü 可靠性高
ü 共享资源容易
Ø缺点
ü 结构复杂，线路成本高
ü 管理和路径选择复杂
四角度：A.增删节点； B.单个节点故障； C.核心部位故障； D.通信方式书上无
试题巩固

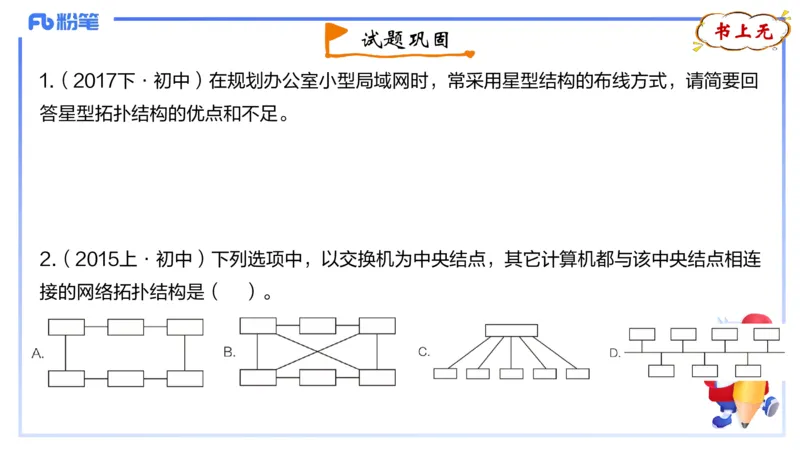

1.（2017下·初中）在规划办公室小型局域网时，常采用星型结构的布线方式，请简要回
答星型拓扑结构的优点和不足。
2.（2015上·初中）下列选项中，以交换机为中央结点，其它计算机都与该中央结点相连
接的网络拓扑结构是（ ）。P125

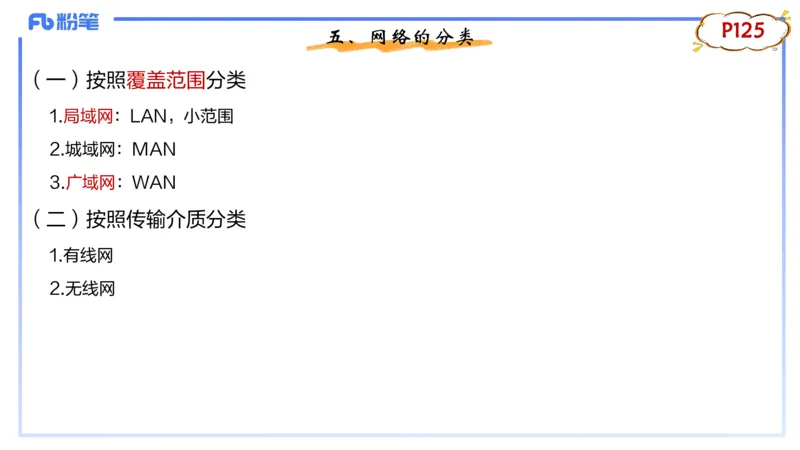

五、网络的分类
（一）按照覆盖范围分类
1.局域网：LAN，小范围
2.城域网：MAN
3.广域网：WAN
（二）按照传输介质分类
1.有线网
2.无线网P126
五、网络的分类
（三）按照网络传输技术分类
1.广播式网路
2.点对点式网络
（四）按照向用户提供的服务分类
1.有线电视网络（广播电视网）
2.电话网（电信网）
3.计算机网络（互联网）书上无

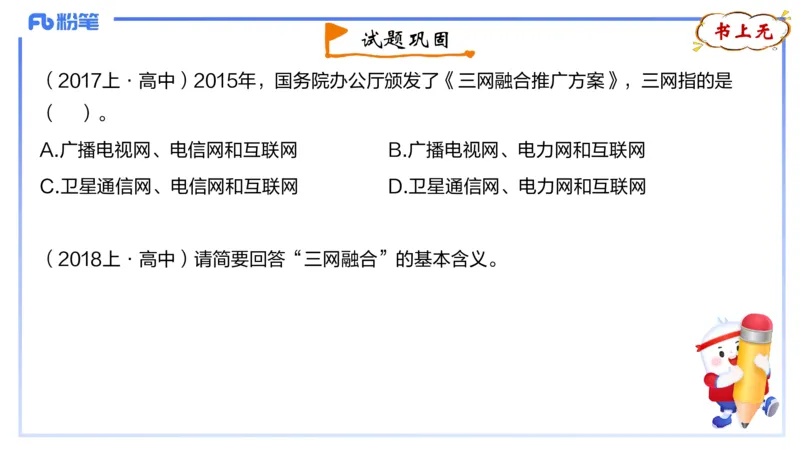

试题巩固
（2017上·高中）2015年，国务院办公厅颁发了《三网融合推广方案》，三网指的是
（ ）。
A.广播电视网、电信网和互联网 B.广播电视网、电力网和互联网
C.卫星通信网、电信网和互联网 D.卫星通信网、电力网和互联网
（2018上·高中）请简要回答“三网融合”的基本含义。第二节 网络体系结构P127

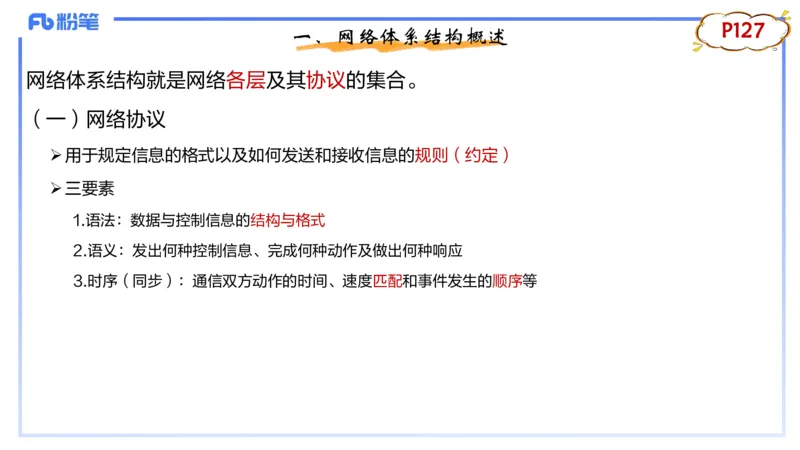

一、网络体系结构概述
网络体系结构就是网络各层及其协议的集合。
（一）网络协议
Ø用于规定信息的格式以及如何发送和接收信息的规则（约定）
Ø三要素
1.语法：数据与控制信息的结构与格式
2.语义：发出何种控制信息、完成何种动作及做出何种响应
3.时序（同步）：通信双方动作的时间、速度匹配和事件发生的顺序等P127
一、网络体系结构概述

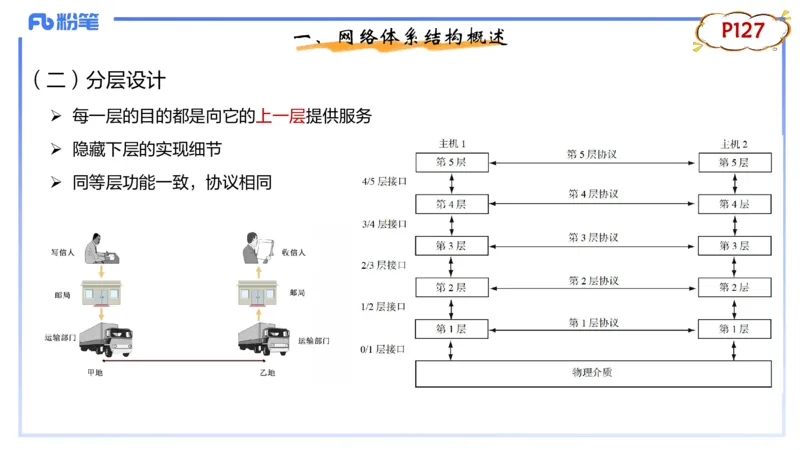

（二）分层设计
Ø 每一层的目的都是向它的上一层提供服务
Ø 隐藏下层的实现细节
Ø 同等层功能一致，协议相同P128

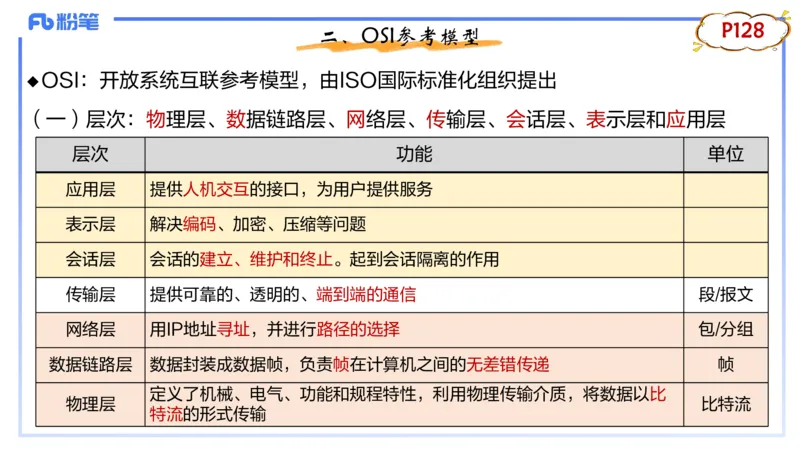

二、OSI参考模型
OSI：开放系统互联参考模型，由ISO国际标准化组织提出
u
（一）层次：物理层、数据链路层、网络层、传输层、会话层、表示层和应用层
层次 功能 单位
应用层 提供人机交互的接口，为用户提供服务
表示层 解决编码、加密、压缩等问题
会话层 会话的建立、维护和终止。起到会话隔离的作用
传输层 提供可靠的、透明的、端到端的通信 段/报文
网络层 用IP地址寻址，并进行路径的选择 包/分组
数据链路层 数据封装成数据帧，负责帧在计算机之间的无差错传递 帧
定义了机械、电气、功能和规程特性，利用物理传输介质，将数据以比
物理层 比特流
特流的形式传输P128
二、OSI参考模型

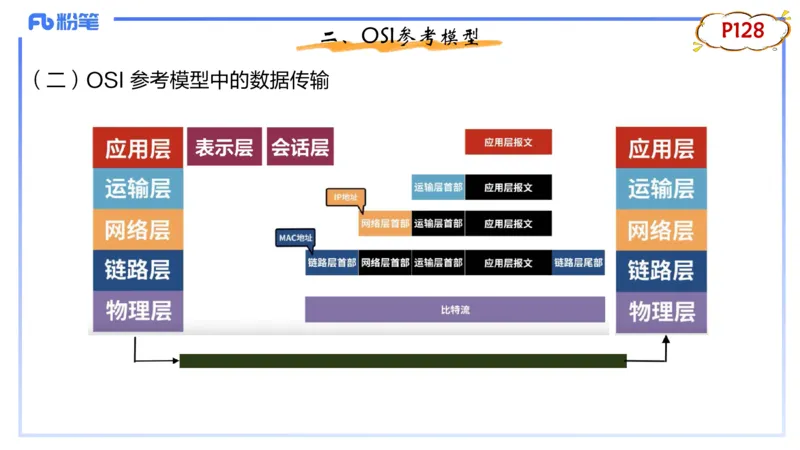

（二）OSI 参考模型中的数据传输P130

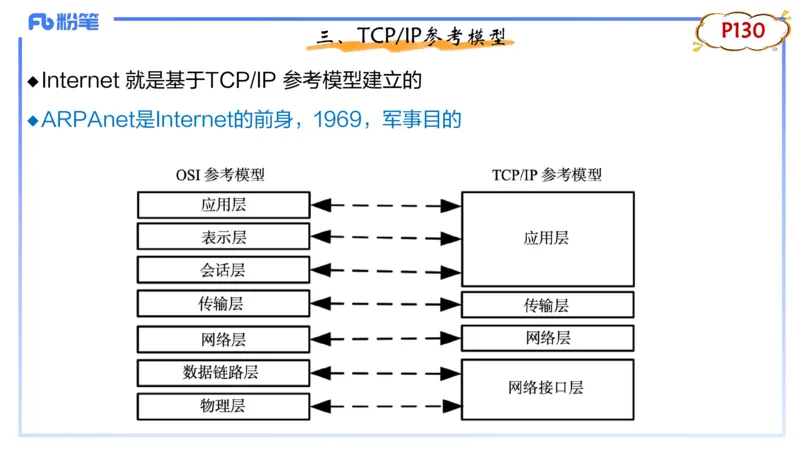

三、TCP/IP参考模型
Internet 就是基于TCP/IP 参考模型建立的
u
ARPAnet是Internet的前身，1969，军事目的
u书上无

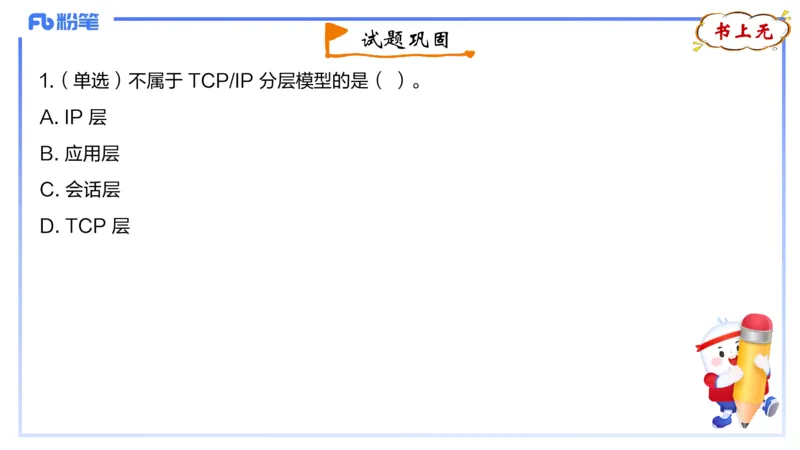

试题巩固
1.（单选）不属于 TCP/IP 分层模型的是（ ）。
A. IP 层
B. 应用层
C. 会话层
D. TCP 层下
