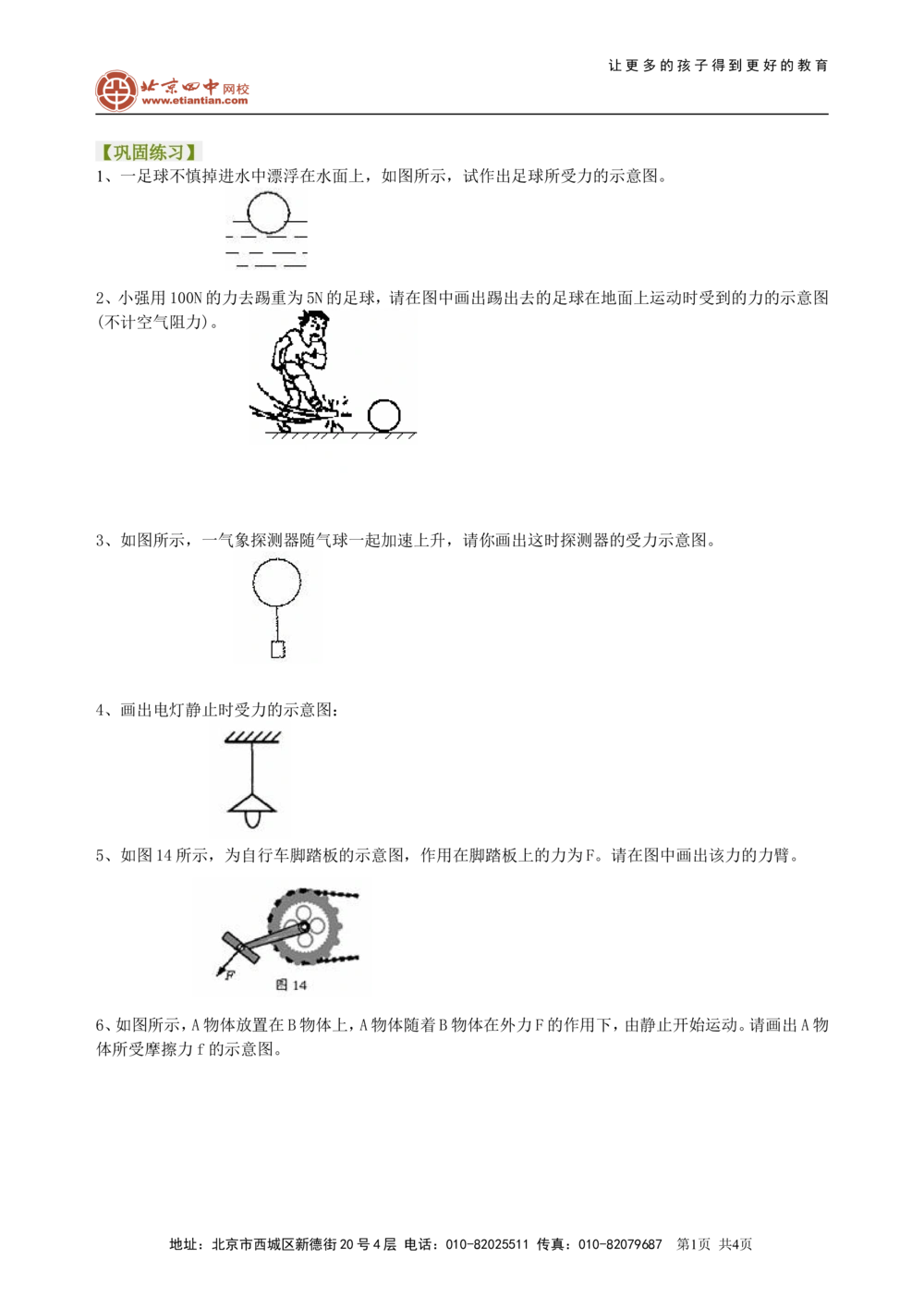

【巩固练习】
1、一足球不慎掉进水中漂浮在水面上，如图所示，试作出足球所受力的示意图。
2、小强用100N的力去踢重为5N的足球，请在图中画出踢出去的足球在地面上运动时受到的力的示意图
(不计空气阻力)。

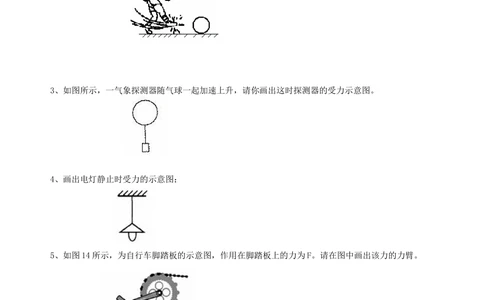

3、如图所示，一气象探测器随气球一起加速上升，请你画出这时探测器的受力示意图。
4、画出电灯静止时受力的示意图：
5、如图14所示，为自行车脚踏板的示意图，作用在脚踏板上的力为F。请在图中画出该力的力臂。
6、如图所示，A物体放置在B物体上，A物体随着B物体在外力F的作用下，由静止开始运动。请画出A物
体所受摩擦力f的示意图。
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第1页 共4页让更多的孩子得到更好的教育
7、如图所示，轻杆OB在外力作用下保持静止(O为支点)，请在图中画出动力臂和阻力臂。

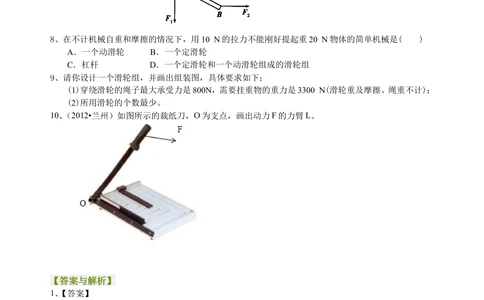

8、在不计机械自重和摩擦的情况下，用10 N的拉力不能刚好提起重20 N物体的简单机械是( )
A．一个动滑轮 B．一个定滑轮
C．杠杆 D．一个定滑轮和一个动滑轮组成的滑轮组
9、请你设计一个滑轮组，并画出组装图，具体要求如下：
(1)穿绕滑轮的绳子最大承受力是800N，需要挂重物的重力是3300 N(滑轮重及摩擦、绳重不计)；
(2)所用滑轮的个数最少。
10、（2012•兰州）如图所示的裁纸刀，O为支点，画出动力F的力臂L。
【答案与解析】
1、【答案】
【解析】本题要求画出足球所受到的所有的力。重力是一切物体都受的力。竖直向下，水对球有竖直向上
的浮力。这两个力是一对平衡力，因而大小相等。线段长短相同。
2、【答案】
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第2页 共4页让更多的孩子得到更好的教育
【解析】踢出去的足球在地面上运动时受到重力和地面的支持力的作用。
3、【答案】

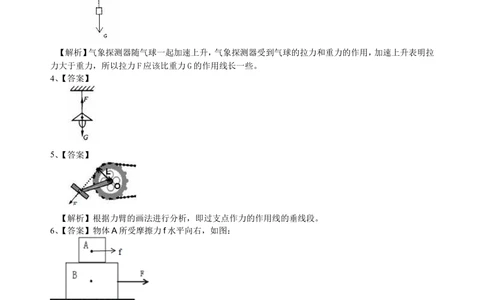

【解析】气象探测器随气球一起加速上升，气象探测器受到气球的拉力和重力的作用，加速上升表明拉
力大于重力，所以拉力F应该比重力G的作用线长一些。
4、【答案】
5、【答案】
【解析】根据力臂的画法进行分析，即过支点作力的作用线的垂线段。
6、【答案】物体A所受摩擦力f水平向右，如图：
【解析】摩擦力是阻碍物体相对运动的力，明确物体相对运动或相对运动趋势的方向才能确定摩擦力的
方向。
B在外力F的作用下由静止开始向右运动，则由于惯性A要保持静止状态，所以A相对B有向左运动的
趋势，则A受到B对它一个向右的摩擦力，据此画出A物体所受摩擦力。
7、【答案】如图所示
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第3页 共4页让更多的孩子得到更好的教育
【解析】从支点O分别作到动力和阻力作用线的垂直距离即可。
8、【答案】B
【解析】使用定滑轮不省力，故它不能用10N的力提起20N的物体。

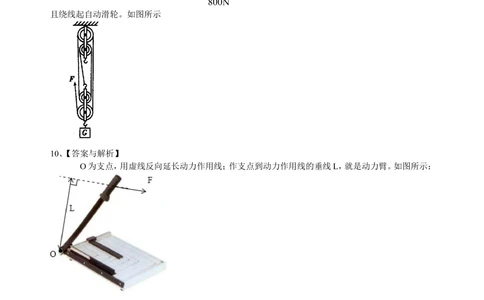

9、【答案与解析】承担总重的绳子段数 ，故需要两个定滑轮和两个动滑轮组成滑轮组，
且绕线起自动滑轮。如图所示
10、【答案与解析】
O为支点，用虚线反向延长动力作用线；作支点到动力作用线的垂线L，就是动力臂。如图所示：
