文档内容

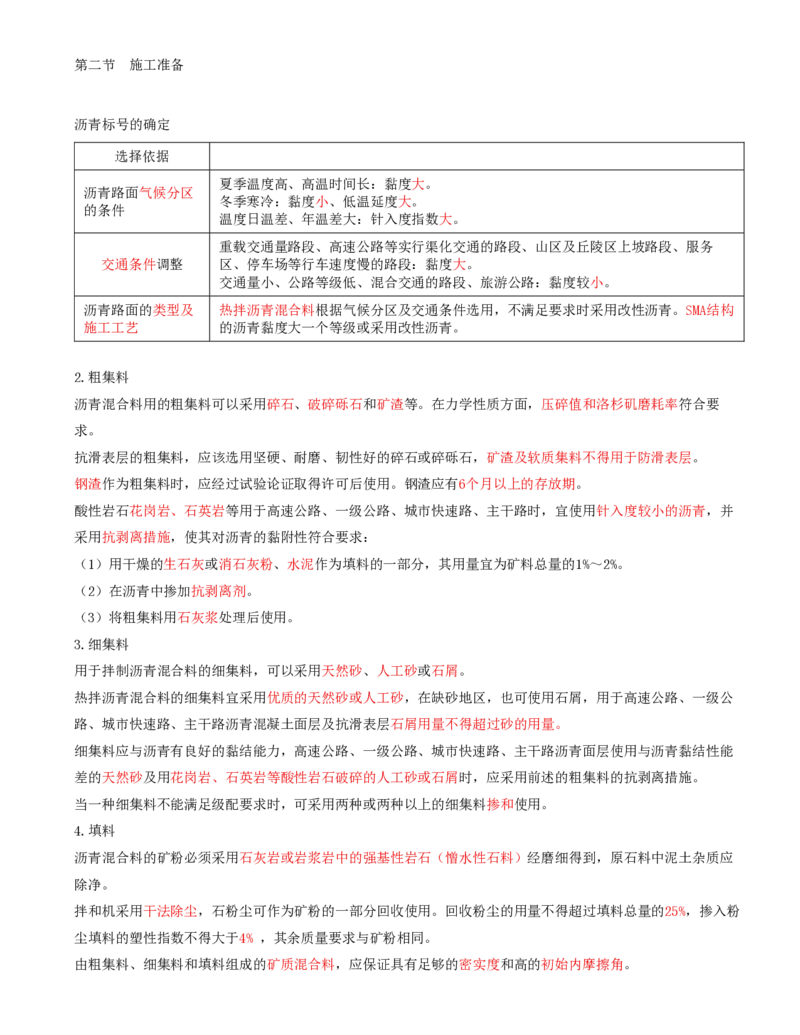

第二节 施工准备
沥青标号的确定
选择依据
夏季温度高、高温时间长：黏度大。
沥青路面气候分区
冬季寒冷：黏度小、低温延度大。
的条件
温度日温差、年温差大：针入度指数大。
重载交通量路段、高速公路等实行渠化交通的路段、山区及丘陵区上坡路段、服务
交通条件调整 区、停车场等行车速度慢的路段：黏度大。
交通量小、公路等级低、混合交通的路段、旅游公路：黏度较小。
沥青路面的类型及 热拌沥青混合料根据气候分区及交通条件选用，不满足要求时采用改性沥青。SMA结构
施工工艺 的沥青黏度大一个等级或采用改性沥青。
2.粗集料
沥青混合料用的粗集料可以采用碎石、破碎砾石和矿渣等。在力学性质方面，压碎值和洛杉矶磨耗率符合要
求。
抗滑表层的粗集料，应该选用坚硬、耐磨、韧性好的碎石或碎砾石，矿渣及软质集料不得用于防滑表层。
钢渣作为粗集料时，应经过试验论证取得许可后使用。钢渣应有6个月以上的存放期。
酸性岩石花岗岩、石英岩等用于高速公路、一级公路、城市快速路、主干路时，宜使用针入度较小的沥青，并
采用抗剥离措施，使其对沥青的黏附性符合要求：
（1）用干燥的生石灰或消石灰粉、水泥作为填料的一部分，其用量宜为矿料总量的1%～2%。
（2）在沥青中掺加抗剥离剂。
（3）将粗集料用石灰浆处理后使用。
3.细集料
用于拌制沥青混合料的细集料，可以采用天然砂、人工砂或石屑。
热拌沥青混合料的细集料宜采用优质的天然砂或人工砂，在缺砂地区，也可使用石屑，用于高速公路、一级公
路、城市快速路、主干路沥青混凝土面层及抗滑表层石屑用量不得超过砂的用量。
细集料应与沥青有良好的黏结能力，高速公路、一级公路、城市快速路、主干路沥青面层使用与沥青黏结性能
差的天然砂及用花岗岩、石英岩等酸性岩石破碎的人工砂或石屑时，应采用前述的粗集料的抗剥离措施。
当一种细集料不能满足级配要求时，可采用两种或两种以上的细集料掺和使用。
4.填料
沥青混合料的矿粉必须采用石灰岩或岩浆岩中的强基性岩石（憎水性石料）经磨细得到，原石料中泥土杂质应
除净。
拌和机采用干法除尘，石粉尘可作为矿粉的一部分回收使用。回收粉尘的用量不得超过填料总量的25%，掺入粉
尘填料的塑性指数不得大于4% ，其余质量要求与矿粉相同。

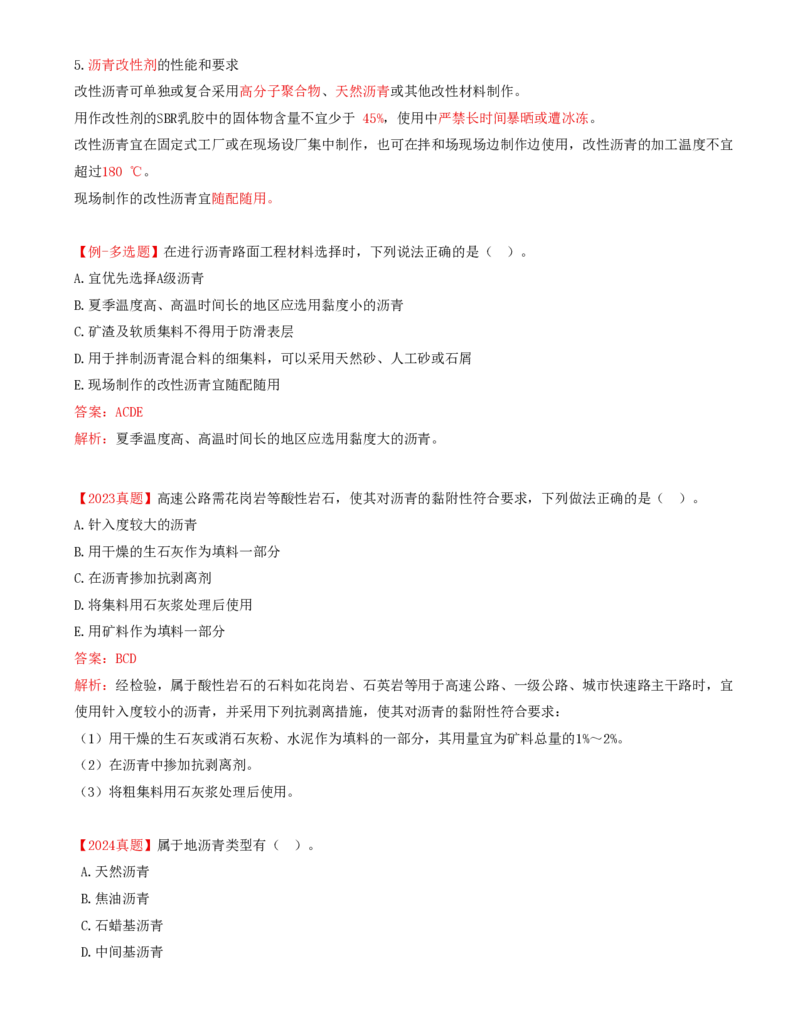

由粗集料、细集料和填料组成的矿质混合料，应保证具有足够的密实度和高的初始内摩擦角。5.沥青改性剂的性能和要求
改性沥青可单独或复合采用高分子聚合物、天然沥青或其他改性材料制作。
用作改性剂的SBR乳胶中的固体物含量不宜少于 45%，使用中严禁长时间暴晒或遭冰冻。
改性沥青宜在固定式工厂或在现场设厂集中制作，也可在拌和场现场边制作边使用，改性沥青的加工温度不宜
超过180 ℃。
现场制作的改性沥青宜随配随用。
【例-多选题】在进行沥青路面工程材料选择时，下列说法正确的是（ ）。
A.宜优先选择A级沥青
B.夏季温度高、高温时间长的地区应选用黏度小的沥青
C.矿渣及软质集料不得用于防滑表层
D.用于拌制沥青混合料的细集料，可以采用天然砂、人工砂或石屑
E.现场制作的改性沥青宜随配随用
答案：ACDE
解析：夏季温度高、高温时间长的地区应选用黏度大的沥青。
【2023真题】高速公路需花岗岩等酸性岩石，使其对沥青的黏附性符合要求，下列做法正确的是（ ）。
A.针入度较大的沥青
B.用干燥的生石灰作为填料一部分
C.在沥青掺加抗剥离剂
D.将集料用石灰浆处理后使用
E.用矿料作为填料一部分
答案：BCD
解析：经检验，属于酸性岩石的石料如花岗岩、石英岩等用于高速公路、一级公路、城市快速路主干路时，宜
使用针入度较小的沥青，并采用下列抗剥离措施，使其对沥青的黏附性符合要求：
（1）用干燥的生石灰或消石灰粉、水泥作为填料的一部分，其用量宜为矿料总量的1%～2%。
（2）在沥青中掺加抗剥离剂。
（3）将粗集料用石灰浆处理后使用。
【2024真题】属于地沥青类型有（ ）。
A.天然沥青
B.焦油沥青
C.石蜡基沥青

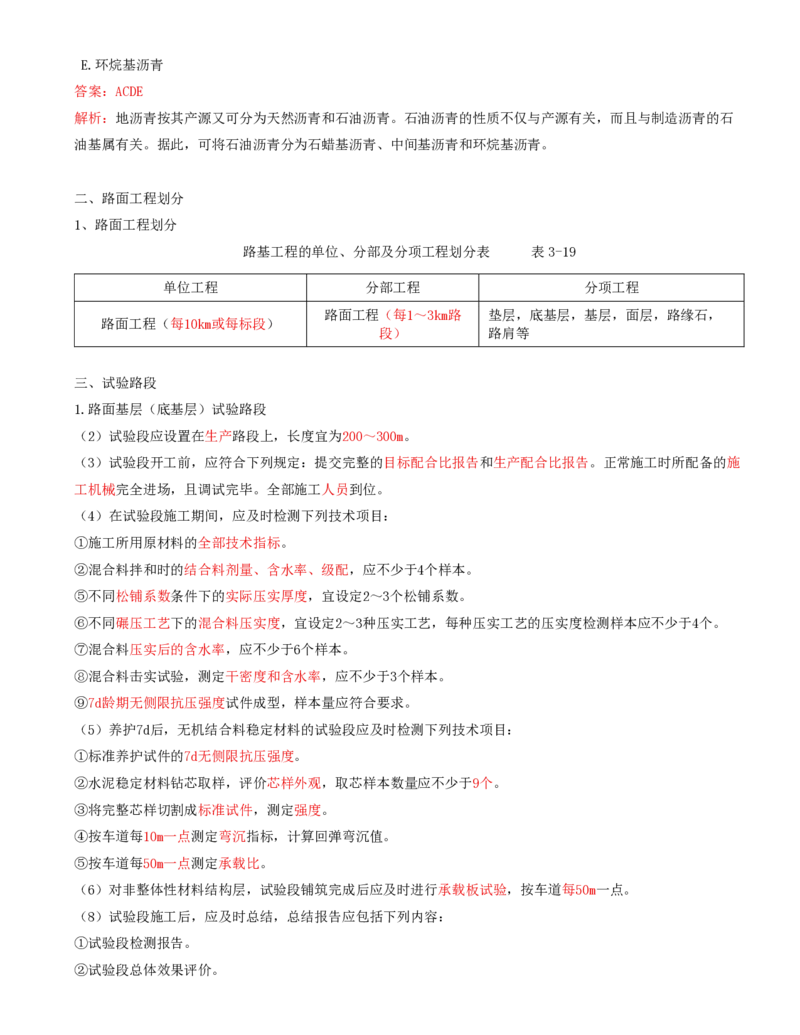

D.中间基沥青E.环烷基沥青
答案：ACDE
解析：地沥青按其产源又可分为天然沥青和石油沥青。石油沥青的性质不仅与产源有关，而且与制造沥青的石
油基属有关。据此，可将石油沥青分为石蜡基沥青、中间基沥青和环烷基沥青。
二、路面工程划分
1、路面工程划分
路基工程的单位、分部及分项工程划分表 表3-19
单位工程 分部工程 分项工程
路面工程（每1～3km路 垫层，底基层，基层，面层，路缘石，
路面工程（每10km或每标段）
段） 路肩等
三、试验路段
1.路面基层（底基层）试验路段
（2）试验段应设置在生产路段上，长度宜为200～300m。
（3）试验段开工前，应符合下列规定：提交完整的目标配合比报告和生产配合比报告。正常施工时所配备的施
工机械完全进场，且调试完毕。全部施工人员到位。
（4）在试验段施工期间，应及时检测下列技术项目：
①施工所用原材料的全部技术指标。
②混合料拌和时的结合料剂量、含水率、级配，应不少于4个样本。
⑤不同松铺系数条件下的实际压实厚度，宜设定2～3个松铺系数。
⑥不同碾压工艺下的混合料压实度，宜设定2～3种压实工艺，每种压实工艺的压实度检测样本应不少于4个。
⑦混合料压实后的含水率，应不少于6个样本。
⑧混合料击实试验，测定干密度和含水率，应不少于3个样本。
⑨7d龄期无侧限抗压强度试件成型，样本量应符合要求。
（5）养护7d后，无机结合料稳定材料的试验段应及时检测下列技术项目：
①标准养护试件的7d无侧限抗压强度。
②水泥稳定材料钻芯取样，评价芯样外观，取芯样本数量应不少于9个。
③将完整芯样切割成标准试件，测定强度。
④按车道每10m一点测定弯沉指标，计算回弹弯沉值。
⑤按车道每50m一点测定承载比。
（6）对非整体性材料结构层，试验段铺筑完成后应及时进行承载板试验，按车道每50m一点。
（8）试验段施工后，应及时总结，总结报告应包括下列内容：
①试验段检测报告。

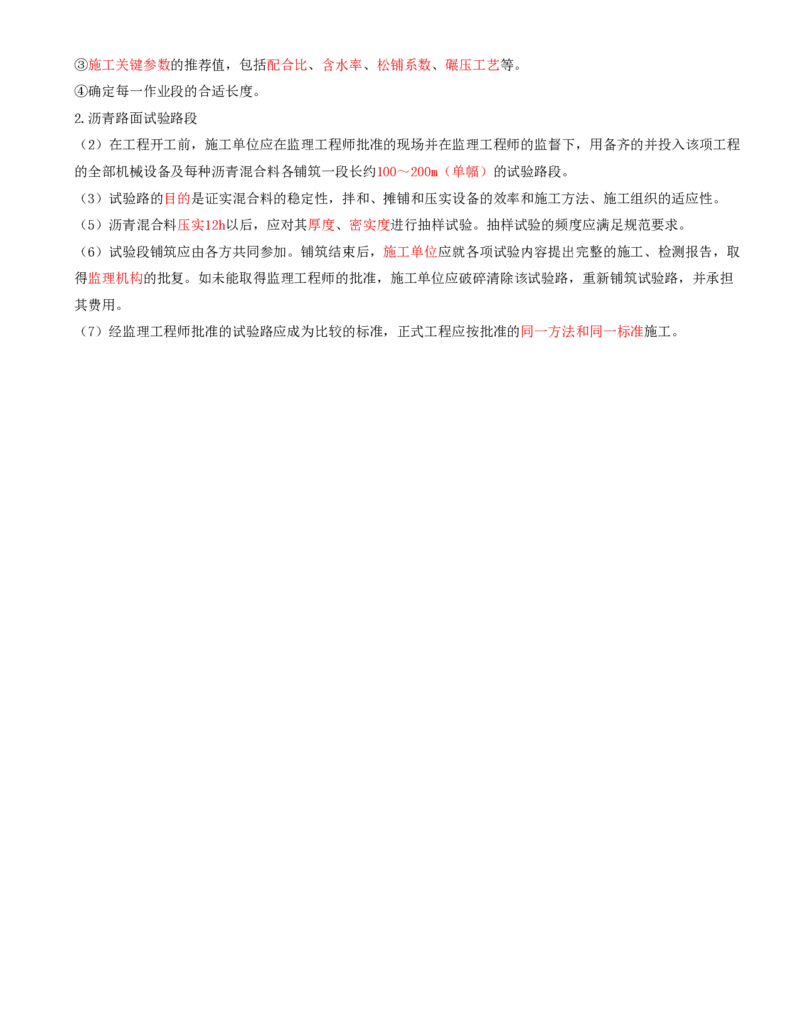

②试验段总体效果评价。③施工关键参数的推荐值，包括配合比、含水率、松铺系数、碾压工艺等。
④确定每一作业段的合适长度。
2.沥青路面试验路段
（2）在工程开工前，施工单位应在监理工程师批准的现场并在监理工程师的监督下，用备齐的并投入该项工程
的全部机械设备及每种沥青混合料各铺筑一段长约100～200m（单幅）的试验路段。
（3）试验路的目的是证实混合料的稳定性，拌和、摊铺和压实设备的效率和施工方法、施工组织的适应性。
（5）沥青混合料压实12h以后，应对其厚度、密实度进行抽样试验。抽样试验的频度应满足规范要求。
（6）试验段铺筑应由各方共同参加。铺筑结束后，施工单位应就各项试验内容提出完整的施工、检测报告，取
得监理机构的批复。如未能取得监理工程师的批准，施工单位应破碎清除该试验路，重新铺筑试验路，并承担
其费用。
（7）经监理工程师批准的试验路应成为比较的标准，正式工程应按批准的同一方法和同一标准施工。
