物理周周清 4 多选题专练
一、多选题
1. 关于电流的方向，下列说法中正确的是（ ）
A. 与电子定向移动方向相反 B. 从电池正极流向负极
C. 与正电荷定向移动方向相同 D. 与电子定向移动方向一致
【答案】AC
【解析】
【详解】ACD．物理学中规定：正电荷定向移动的的方向为电流方向。电子带负电荷，因此电流与电子定
向移动方向相反。故AC正确，D错误；
B．在电源外部，电流从电池正极流向负极；在电源内部，电流从电池负极流向正极。故B错误。
故选AC。
2. 在探究影响导体电阻大小因素的实验中，下列说法正确的是（ ）
A. 在探究导体的电阻与导体横截面积的关系时，要保持导体的材料和导体的长度相同，只改变导体横截
面积的大小
B. 在探究导体的电阻与导体材料的关系时，要保持导体的材料相同，只改变导体的横截面积和导体的长
度
C. 在实验探究的过程中，可以通过观察电流表示数大小或灯泡亮暗程度来比较导体的电阻大小
D. 在实验中是用控制变量法和转换法来进行探究的
【答案】ACD
【解析】
【详解】A．要研究电阻跟横截面积的关系，必须选取材料和长度都相同的导体，改变导体的横截面积，
故A正确；
B．要研究电阻跟材料的关系，必须选取长度和横截面积相同的导体，改变导体的材料，故B错误；
C．实验中采用了转换法比较电阻大小，即通过比较电流表示数或灯泡亮暗来比较导体电阻的大小，故C
正确；
D．因为电阻大小的影响因素有材料、长度、横截面积、温度，所以实验中需要用到控制变量法。实验中
采用了转换法比较电阻大小，即通过比较电流表示数或灯泡亮暗来比较导体电阻的大小，故D正确。
故选ACD。
3. 在温度一定的条件下，关于导体的电阻说法正确的是（ ）
A. 两根长短、粗细都相同的导线，它们的电阻一定相同
B. 两根长短相同的铜导线，粗的导线比细的导线电阻小
C. 粗细相同的铝导线，长的导线比短的导线电阻大
微信：cs5311742016 主营各地名校期中期末真题卷及小初高全套教材教案讲义知识点总结微信：cs5311742016 主营各地名校期中期末真题卷及小初高全套教材教案讲义知识点总结
D. 导体没有电流通过时，该导体的电阻是零
【答案】BC
【解析】
【详解】A．两根长短、粗细都相同的导线，由于不同导线材料可能不同，故它们的电阻不一定相同，故
A错误；
B．两根长短相同的铜导线，电阻大小取决于横截面积，横截面积越大电阻越小，即粗的导线比细的导线
电阻小，故B正确；
C．粗细相同的铝导线，电阻大小取决于长度，长度越长电阻越大，即长的导线比短的导线电阻大，故C
正确；
D．电阻是导体的固有属性，只与其自身长度、材料及横截面积等因素有关，与有无电流通过无关，所以
没有电流通过时，该导体的电阻不为零，故D错误。
故选BC。
4. 关于如图所示的实验，下列说法中正确的是（ ）
A. 甲图：抽去玻璃板后两瓶中的气体逐渐混合均匀，这属于扩散现象
B. 乙图：水蒸气将橡皮塞顶出时，水蒸气对橡皮塞做功，水蒸气的内能增大
C. 丙图：墨水在热水中比冷水中扩散显著，说明分子无规则运动的剧烈程度与温度有关
D. 丁图：用橡皮条摩擦铜管，铜管的温度升高，这是通过做功使铜管的内能增大
【答案】ACD
【解析】
【详解】A．抽去玻璃板后两瓶中的气体逐渐混合均匀，这属于扩散现象，说明分子在永不停息地做无规
则运动，故A正确；
B．水蒸气将橡皮塞顶出，将水蒸气的内能转化为橡皮塞的机械能，水蒸气的内能减小，温度降低，故B
错误；
C．墨水在热水中比冷水中扩散显著，说明分子无规则运动的剧烈程度与温度有关，温度越高，分子的无
规则运动越快剧烈，扩散越快，故C正确；
D．用橡皮条摩擦铜管，克服摩擦做功，使铜管的温度升高，这是通过做功使铜管的内能增大，故D正确。
故选ACD。
微信：cs5311742016 主营各地名校期中期末真题卷及小初高全套教材教案讲义知识点总结微信：cs5311742016 主营各地名校期中期末真题卷及小初高全套教材教案讲义知识点总结
5. 在收音机等电器中,有一种叫电位器的变阻器。电位器的外形及其内部构造如图所示。图中A、B、C三
个焊接点相当于变阻器的三个接线柱。使用电位器时，下列说法正确的是（ ）
A. 只把A和C接入电路，无法改变通过电位器的电流
B. 只把A和B接入电路，无法改变通过电位器的电流
C. 将A、B接入电路同一点，C接电路另一点，可以改变通过电位器的电流
D. 将B、C两点接入电路当滑片顺时针旋动时电位器接入电路电阻变大
【答案】AC
【解析】
的
【详解】A．把A和C接入电路，电位器相当于定值电阻，移动滑片 位置，电阻值不变，无法无法改变
通过电位器的电流。故A正确
B．把A和B接入电路，电位器的左半段接入电路，当滑片改变位置时，电位器的电阻发生变化，在电源
电压不变的情况下，通过电位器的电流发生改变。故B错误；
C．将A、B接入电路同一点，C接电路另一点，左半段被短路，右半段正常接入电路，移动滑片能改变电
路中的电阻，电源电压不变，可以改变通过电位器的电流。故C正确；
D．将B、C两点接入电路，接入了右半段，当滑片顺时针旋动时，电位器接入电路电阻变小。故D错误。
故选AC。
6. 为了比较不同物质的吸热能力，某同学选用两个规格相同的烧杯，加入初温相同、质量相同的水和食用
油，选用两个规格相同的电加热器加热水和食用油，选用两个相同的温度计测量水和食用油的温度，并配
备了秒表用来计时，实验装置如图甲、乙所示。根据实验数据绘制水和食用油的温度随时间变化的图像如
图丙所示。则下列说法中正确的是（ ）
微信：cs5311742016 主营各地名校期中期末真题卷及小初高全套教材教案讲义知识点总结微信：cs5311742016 主营各地名校期中期末真题卷及小初高全套教材教案讲义知识点总结
A. 实验中选用相同电加热器，目的是保证水和食用油温度变化相同
B. 实验中用温度计的示数变化表示水和食用油吸收热量的多少
C. 由图像可知，升高相同温度，食用油所需时间短，所以食用油的比热容小
D. 由图像可知，加热相同时间，水的温度变化小，所以吸热能力强
【答案】CD
【解析】
【详解】AB．用相同的电加热器是为了保证在相同的加热时间的条件下，水和食用油吸收的热量相同，实
验中可以用加热时间比较水和食用油吸热的多少，故AB错误；
C．由图像知，升高相同温度，食用油所需加热时间少，则吸收的热量少，水所需加热时间长，吸收的热
量多，所以食用油的比热容小，故C正确；
D．由图丙知，加热相同时间，即吸收相同热量，水的温度变化小，质量相等，食用油温度变化大，由
可知，水的比热容大，所以水的吸热能力强，故D正确。
故选CD。
7. 依据表格中的数据，下列说法错误的是（ ）
物质 比热容c/【J/(kg·°C)-1】
水 4.2×103
煤油 2.1×103
砂石 约0.92×103
A. 一杯水倒出一半，杯内剩余水的比热容变小
B. 水和砂石放出相等热量，水的温度降低得较多
C. 水的比热容表示水的温度升高1°C吸收的热量是4.2×103J
D. 质量相等的水和煤油，吸收相等热量，煤油温度升高得较多
【答案】ABC
【解析】
【详解】A．比热容是物质的一种性质，只与物质的种类和状态有关，与物质的质量等因素无关，因此一
杯水倒出一半，杯内剩余水的比热容不变，故A错误，符合题意；
B．水的比热容大于砂石的比热容，由Q=cmΔt可知，质量相等的水和砂石放出相等的热量，水的温度降
低得少，选项中未说明水和砂石的质量大小，故不能确定降低的温度大小，故B错误，符合题意；
微信：cs5311742016 主营各地名校期中期末真题卷及小初高全套教材教案讲义知识点总结微信：cs5311742016 主营各地名校期中期末真题卷及小初高全套教材教案讲义知识点总结
C．水的比热容表示1kg的水温度升高（或降低）1℃所吸收（或放出）的热量是4.2×103J，故C错误，符
合题意；
D．水的比热容大于煤油的比热容，由Q=cmΔt可知，质量相等的水和煤油，吸收相等的热量，煤油温度
升高得较多，故D正确，不符合题意。
故选ABC。
8. 在探究“电流做功的多少与哪些因素有关”的实验中，观察电动机提升物体上升的高度来判断电流做功
的多少。这种研究问题的方法叫“转换法”。下列探究中没有使用“转换法”的是（ ）
A. 探究串联电路电流规律时，要在不同位置分别测出电流大小
B. 探究串联电路的电阻关系时，用一个电阻去代替两个串联电阻，使电路中电流大小不变
C. 探究影响电阻大小的因素时，观察接入不同导体电路中小灯泡的亮度来判断电阻的大小
D. 探究通过导体的电流与导体电阻的关系时，要保持导体两端的电压不变
【答案】ABD
【解析】
【分析】转换法是中学物理中把直接测量有困难的量转换成便于测量的量来研究的一种重要的研究方法，
也就是借助某些物体的特性来研究看不到或不易观察到物质，形象直观。
【详解】A．探究串联电路电流规律时，要在不同位置分别测出电流大小，属于直接测量，没有使用“转
换法”，故A符合题意；
B．探究串联电路的电阻关系时，用一个电阻去代替两个串联电阻，使电路中电流大小不变，属等效替代
法，故B符合题意；
C．探究影响电阻大小的因素时，观察接入不同导体电路中小灯泡的亮度来判断电阻的大小，属于转换法，
故C不符合题意；
D．探究通过导体的电流与导体电阻的关系时，要保持导体两端的电压不变，属于控制变量法，故D符合
题意。
故选ABD。
9. 下列说法中正确的是（ ）
A. 沿海地区通常比内陆地区昼夜温差小，原因之一是水的比热容比砂石的比热容大
B. 冬天双手互搓，手的温度升高，是通过热传递的方式改变手的内能
C. 擦黑板时粉笔灰四处飞扬是因为分子在运动
D. 汽油机的做功冲程中，燃气对外做功，将内能转化为机械能
【答案】AD
【解析】
【详解】A．沿海地区通常比内陆地区昼夜温差小，是因为沿海地区水多，内陆地区砂石多，水的比热容
微信：cs5311742016 主营各地名校期中期末真题卷及小初高全套教材教案讲义知识点总结微信：cs5311742016 主营各地名校期中期末真题卷及小初高全套教材教案讲义知识点总结
比砂石比热容大，相同质量的水和砂石比较，白天，吸收相同的热量，水温度升高的少，夜晚，放出相同
的热量，水温度降低的少，因此沿海地区比内陆地区昼夜温差小，故A正确；
B．冬天双手互搓，手的温度升高，是通过做功的方式改变手的内能，故B错误；
C．擦黑板时粉笔灰四处飞扬，属于机械运动，故C错误；
D．汽油机的做功冲程中，高温高压气体推动活塞向下运动，带动曲轴转动，对外做功，内能转化为机械
能，故D正确。
故选AD。
10. 关于热机，下列说法正确的是（ ）
A. 热机的效率越高说明热机做功越快
B. 在做功同样多的情况下，消耗的燃料越多，热机的效率越低
C. 新能源汽车的发动机的效率不能达到100%
D. 相同质量的不同燃料，放出的热量越多，热值越大，热值与放出的热量成正比
【答案】BC
【解析】
【详解】A．热机的效率是指有效利用的能量与燃料完全燃烧放出的热量的比值，做功快慢是代表热机的
功率，热机效率与功率大小无关，故A错误；
B．由热机效率的概念可知，在做功同样多的情况下，消耗的燃料越多，热机的效率越低，故B正确；
C．热机工作过程中不可避免地由于机件之间地摩擦而产生额外功，因此效率不可能达到100%，故C正确；
D．由 可知，相同质量的不同燃料完全燃烧后放出热量越多的，热值越大；但热值是燃料的一
种特性，只与燃料的种类有关，与质量、放出的热量等无关，故D错误。
故选BC。
11. 如图所示，活塞和厚玻璃筒里密闭着一段空气柱，在玻璃筒内放有一小团硝化棉。把活塞迅速压下去，
硝化棉会燃烧起来。关于这个实验，下列说法中正确的是（ ）
A. 空气能被压缩，说明空气分子之间存在间隙
B. 活塞向下运动时，筒内空气内能变大
C. 活塞迅速压下去时，是把机械能转化为内能
D. 压缩活塞时，能量转化方式与热机的做功冲程相同
微信：cs5311742016 主营各地名校期中期末真题卷及小初高全套教材教案讲义知识点总结微信：cs5311742016 主营各地名校期中期末真题卷及小初高全套教材教案讲义知识点总结
【答案】ABC
【解析】
【详解】A．活塞将空气压缩，说明空气的分子之间存在间隙，故A正确；
B．活塞下压过程中，对空气做功，活塞的机械能转化为空气的内能，空气温度升高，内能增加，故B正
确；
CD．活塞下压过程中挤压空气，压缩空气做功，活塞的机械能转化为空气的内能，与热机的压缩冲程相同，
在热机的压缩冲程，机械能转化为内能，故C正确，D错误。
故选ABC。
12. 如图所示，对于图片中所描述的物理过程，下列说法中正确的是（ ）
A. 图甲，向烧瓶底部浇冷水，瓶中刚停止沸腾的水重新沸腾，是因为水吸收了热量
的
B. 图乙，削平压紧后 两铅柱结合可以悬吊重物，说明分子之间存在引力作用
C. 图丙，墨水在热水中扩散得较快，说明水分子无规则运动的剧烈程度与温度有关
D. 图丁，燃料燃烧推动活塞向下运动，将内能转化为机械能，是汽油机的压缩冲程
【答案】BC
【解析】
【详解】A.向瓶底浇冷水，瓶内气压变小，水的沸点降低，瓶中刚停止沸腾的水重新沸腾，故A错误；
B.削平压紧后的两铅柱结合可以悬吊重物，说明分子之间存在引力使两铅块不分开，故B正确；
C.墨水在热水中扩散得较快，说明水分子无规则运动的剧烈程度与温度有关，温度越高，分子活动越剧烈，
扩散得越快，故C正确；
D.图中两个气门关闭，活塞向下运动，是做功冲程，将内能转化为机械能，故D错误。
故选BC。
13. 下列说法正确的是（ ）
A. 0℃的冰也有内能 B. 物体的质量越大比热容越大
C. 内燃机的做功冲程是将内能转化为机械能的过程 D. “钻木取火”主要是通过热传递来改变物体的内
能
【答案】AC
【解析】
微信：cs5311742016 主营各地名校期中期末真题卷及小初高全套教材教案讲义知识点总结微信：cs5311742016 主营各地名校期中期末真题卷及小初高全套教材教案讲义知识点总结
【详解】A．一切物体在任何情况下都有内能，所以0℃的冰也有内能，故A正确；
C．比热容是物质的一种特性，比热容的大小只与物质的种类和状态有关，与物体的质量无关，故B错误；
C．内燃机将内能转化为机械能的过程是做功冲程，故C正确；
D．“钻木取火”是通过做功的方式将机械能转化为内能，使用物体的内能增加，温度升高，故D错误。
故选AC。
14. 下列说法中正确的是（ ）
A. 固体很难被压缩，是由于分子间存在斥力
B. 组成物质的大量分子无规则运动的剧烈程度与温度有关
C. 双手摩擦生热，是利用热传递的方式改变物体内能
D. 一杯水的比热容比一桶水的比热容小
【答案】AB
【解析】
【详解】A．固体很难被压缩，是因为分子间存在斥力，故A正确；
B．组成物质的大量分子无规则运动的剧烈程度与温度有关，温度越高，分子无规则运动越剧烈，故B正
确；
C．双手摩擦生热，双手摩擦时克服摩擦力做功，将机械能转化为内能，使双手的内能增大，是利用做功
的方式改变物体内能，故C错误；
D．比热容时物质的一种特性，与物质的质量无关，一杯水的比热容比一桶水的比热容一样大，故D错误。
故选AB。
15. 下列说法中正确的是（ ）
A. 摩擦起电的过程中创造了新的电荷
B. 金属导体中自由电子定向移动的方向与电流方向相反
C. 电荷间相互作用的规律是同种电荷相互排斥，异种电荷相互吸引
D. 在摩擦起电的过程中玻璃更容易失去电子，与任何物体摩擦后的玻璃一定带正电
【答案】BC
【解析】
【详解】A．摩擦起电的过程中，电荷发生转移，使物体带电，没有创造了新的电荷，故A错误；
B．物理学中规定电流方向为正电荷的定向移动方向，电子带负电荷，金属导体中自由电子定向移动的方
向与电流方向相反，故B正确；
C．由探究发现，电荷间相互作用的规律是同种电荷相互排斥，异种电荷相互吸引，故C正确；
D．在摩擦起电的过程中玻璃比丝绸更容易失去电子，与丝绸摩擦玻璃带正电，与任何物体摩擦后的玻璃
不一定带正电，若与玻璃摩擦的物体更容易失去电子，则玻璃带负电，故D错误。
故选BC 。
微信：cs5311742016 主营各地名校期中期末真题卷及小初高全套教材教案讲义知识点总结微信：cs5311742016 主营各地名校期中期末真题卷及小初高全套教材教案讲义知识点总结
16. 下列关于图示电表的使用说法中，正确的是（ ）
A. 该表使用时必须串联在被测电路中
B. 使用时必须让电流从“+”接线柱流出，“-”接线柱流入
C. 如果不能估测，可以选择任意一个量程进行试触
D. 不允许把该电表直接接在电源的两极上
【答案】AD
【解析】
【详解】A．图中表盘上的单位为A，为电流表，电流表要串联在被测电路中，故A正确；
B．电流表在使用时，必须使电流从正接线柱流入，从负接线柱流出，故B错误；
C．如果不能估测所测电流的大小，实验时应选用较大量程进行试触，故C错误；
D．电流表的电阻很小，若把该电表直接接在电源的两极上会造成电源短路，会烧坏电流表和电源，所以，
不允许把电流表直接接在电源两极上，故D正确。
故选AD。
17. 关于电学基本知识，下列说法正确的是（ ）
A. 原子由原子核和核外电子组成，原子核带负电， 核外电子带正电
B. 有电源的电路中不一定有电流
C. 电压是形成电流的原因
D. 电阻表示导体对电流阻碍作用大小的物理量，流过导体的电流越大，导体电阻越小
【答案】BC
【解析】
【详解】A．根据原子的结构特点可知，原子由原子核和核外电子组成，原子核带正电， 核外电子带负电，
故A错误；
B．电路有持续电流的条件是：电路中有电源以及电路是通路，因此有电源的电路中不一定有电流，故B
正确；
C．电路中要想有电流，必须有电压，电路必须是通路，因此电压是形成电流的原因，故C正确；
D．根据电阻的定义可知，电阻是表示导体对电流阻碍作用的大小，电阻是导体本身的一种性质，它的大
小与导体的材料、长度、横截面积和温度有关，与导体的两端电压和通过的电流无关。故D错误。
故选BC。
18. 如图甲所示是小伟设计的电梯超载报警器工作原理示意图，电源电压保持不变， 为定值电阻，压敏
微信：cs5311742016 主营各地名校期中期末真题卷及小初高全套教材教案讲义知识点总结微信：cs5311742016 主营各地名校期中期末真题卷及小初高全套教材教案讲义知识点总结
电阻 的阻值随压力大小的变化情况如图乙所示，当电压表的示数超过设定值时会自动报警。闭合开关，
当有人进入电梯后，下列说法正确的是（ ）
A. 压敏电阻 的阻值变大 B. 电压表示数变大
C. 电压表示数与电路中电流的比值变小 D. 电路消耗的总功率变大
【答案】BD
【解析】
【详解】AB．开关S闭合，有人进入电梯后，压敏电阻 受到的压力变大，其电阻变小，根据串联电路的
电阻规律知，电路的总电阻减小，根据欧姆定律可知，电路中的电流变大，通过压敏电阻 、 中的电
流变大，根据 可知，电阻 两端的电压增大，电压表示数变大，故A错误、B正确；
C．根据欧姆定律知，电压表示数与电路中电流的比值表示 的电阻， 是定值电阻，大小不变，则电
压表示数与电路中电流的比值不变，故C错误；
D．电路中的电流变大，电源电压不变，根据 可知，电路消耗的总功率变大，故D正确。
故选BD。
19. 小明设计了如图甲所示的模拟调光灯电路，电源两端电压恒定。闭合开关S后，将滑动变阻器 的滑
片P从最右端向左移动，直至小灯泡L两端的电压达到额定电压。此过程中，通过小灯泡的电流与其两端
电压的关系，以及通过滑动变阻器的电流与其两端电压的关系如图乙所示。下列说法正确的是（ ）
A. 图线②表示的是通过小灯泡的电流与其两端电压的关系
微信：cs5311742016 主营各地名校期中期末真题卷及小初高全套教材教案讲义知识点总结微信：cs5311742016 主营各地名校期中期末真题卷及小初高全套教材教案讲义知识点总结
B. 小灯泡正常发光时的电阻为10Ω
C. 此过程中，滑动变阻器接入电路的最小阻值为6Ω
D. 此过程中，电路总功率的最大值为1W
【答案】BCD
【解析】
【详解】A．根据图甲电路图可知，当滑动变阻器的滑片P从最右端向左移动，滑动变阻器接入电路的电
阻减小，整个回路的总电阻减小，根据闭合电路的欧姆定律可知，灯泡两端的电压增大，滑动变阻器两端
的电压减小，则可知图线②表示的是通过滑动变阻器的电流与其两端电压的关系，故A错误；
B．由图乙可知，当小灯泡L两端的电压达到额定电压时，其电压为2.5V，额定电流为0.25A，根据
可得，小灯泡正常发光时的电阻为
故B正确；
C．由图乙可知，当小灯泡L两端的电压达到额定电压时，此时滑动变阻器两端的电压最小，为 1.5V，电
流最大，为0.25A，则滑动变阻器的电阻最小，根据 可得，滑动变阻器的最小电阻为
故C正确；
D．根据 可知，由于电源电压不变，则当电路中的电流最大时，电路的总功率最大，根据图乙可知，
电源的电压为4V，最大电流为0.25A，故此过程中，电路总功率的最大值为
故D正确。
故选BCD。
20. 如图所示，在定值电阻R 和滑动变阻器R 串联的电路中，电源两端电压保持不变。闭合开关S，当滑
1 2
动变阻器的滑片P向右移动时，下列判断正确的是（ ）
微信：cs5311742016 主营各地名校期中期末真题卷及小初高全套教材教案讲义知识点总结微信：cs5311742016 主营各地名校期中期末真题卷及小初高全套教材教案讲义知识点总结
A. 电流表A的示数变小，电阻R 消耗的电功率变小
1
B. 电压表V 的示数变大，电路消耗的总电功率变大
2
C. 电压表V 的示数与电流表A的示数的比值不变
1
D. 电压表V 的示数与电压表A的示数的比值变小
1
【答案】AC
【解析】
【详解】A．由电路图可知，R 与R 串联，电压表V 测R 两端的电压，电压表V 测R 两端的电压，电压
1 2 1 1 2 2
表V测电源的电压，电流表测电路中的电流。当滑动变阻器的滑片P向右移动时，接入电路中的电阻变大，
电路中的总电阻变大，由 可知，电路中的电流变小，即电流表A的示数变小，由U=IR可知，R 两
1
端的电压变小，即电压表V 的示数变小，由P=UI可知，电阻R 消耗的电功率变小，故A正确；
1 1
B．因串联电路中总电压等于各分电压之和，且R 两端的电压变小，所以，R 两端的电压变大，即电压表
1 2
V 的示数变大，因电路中的电流变小、电源电压不变，则由P=UI可知，电路消耗的总功率变小，故B错
2
误；
CD．由 可知，电压表V 的示数与电流表A的示数的比值等于R 的阻值，R 的阻值不变，则电压表
1 1 1
V 的示数与电流表A的示数的比值不变，故C正确、D错误。
1
故选AC。
21. 在探究串联电路电压关系的实验中，分别用电压表测出AB、BC、AC两端的电压值，下列说法正确的
是（ ）
A. 实验前，电压表要观察指针是否在零刻度
微信：cs5311742016 主营各地名校期中期末真题卷及小初高全套教材教案讲义知识点总结微信：cs5311742016 主营各地名校期中期末真题卷及小初高全套教材教案讲义知识点总结
B. 测量完AB两端电压后，直接将接在A点的导线拆下，连接到C点，就可以测量BC两端的电压
C. 测得U ＝2V，U ＝2V，U ＝4V，可以得出结论：串联电路中，各导体两端电压一定相等
AB BC AC
D. 如果想得出普遍结论，接下来的操作是：换成不同规格的灯泡进行多次测量
【答案】AD
【解析】
【详解】A．电压表使用前应校零，需要观察指针是否在零刻度，故A正确；
B．测L 两端的电压时，A与电压表的负接线柱相连，将与A点相连的导线改接到C点，则会造成电流从
1
电压表的负接线柱流入，即电压表正负接线柱接反了，不能测出L 两端电压，故B错误；
2
C．因为串联电路总电压等于各用电器电压之和，得出“串联电路中，各导体两端电压一定相等”的错误
结论是因为实验时选用规格相同的灯泡，故C错误；
D．探究串联电路电压规律时，为得到普遍规律，需选择不同规格的用电器进行多次实验，故D正确。
故选AD。
22. 小林想测量小灯泡正常发光时的电阻，小灯泡的额定电压为2.5V。实验电路如图甲所示，根据实验过
程及现象，下列四个选项中，判断正确的是 （ ）
A. 为使小灯泡正常发光，电压表示数应为2.5V
B. 图乙中的电流表示数为2.5A
C. 电压表示数为2V时，为了使灯泡正常发光，滑动变阻器的滑片应向右移动
D. 小灯泡正常发光时的电流如图乙所示，则灯泡的电阻为5Ω
【答案】ACD
【解析】
【详解】A．小灯泡的额定电压为2.5V，电压表测小灯泡两端的电压，为使小灯泡正常发光，电压表示数
应为2.5V，故A正确；
B．图乙中电流表选用小量程，分度值为0.02A，电流表示数为0.5A，故B错误；
C．灯在额定电压下正常发光，示数为2V小于灯的额定电压2.5V，应增大灯的电压，根据串联电路电压
的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向右移动，直
微信：cs5311742016 主营各地名校期中期末真题卷及小初高全套教材教案讲义知识点总结微信：cs5311742016 主营各地名校期中期末真题卷及小初高全套教材教案讲义知识点总结
到电压表示数为额定电压；故C正确；
D．小灯泡正常发光时的电流如图乙所示，电流表示数为0.5A，由欧姆定律，则灯泡的电阻为
故D正确。
故选ACD。
23. 图甲是热敏电阻温度计电路图，其中 是热敏电阻， 阻值随温度t变化的规律如图乙所示。 为
定值电阻，阻值为100Ω，电源电压可调节变化。测量温度时，通过改变电源电压使通过 的电流始终保
持为2mA。将其中一个电压表表盘改成温度表盘即可测量温度（ ）
A. 应将电压表 的表盘刻度改成相应的温度刻度
B. 在标准大气压下，将 放入冰水混合物中时， 的阻值是520Ω
C. 在测温过程中 两端的电压随温度升高而增大
D. 某次测温时，温度表盘上显示的温度是30℃，此时电源电压为0.56V
【答案】AB
【解析】
【详解】A．当保持通过 的电流不变时， 两端的电压随电阻均匀变化（即温度均匀变化），故应将
电压表 的表盘刻度改成相应的温度刻度，就可以直接从 表盘上读出温度值，故A符合题意；
B．在标准大气压下，将 放入冰水混合物中时，热敏电阻 的温度为0℃，由图乙可知，其阻值为
微信：cs5311742016 主营各地名校期中期末真题卷及小初高全套教材教案讲义知识点总结微信：cs5311742016 主营各地名校期中期末真题卷及小初高全套教材教案讲义知识点总结
520Ω，故B符合题意；
C．测温过程中，由于通过 的电流始终为2mA，由图乙可知，当温度升高时， 的阻值变小，根据
可知，在测温过程中 两端的电压随温度升高而减小，故C不符合题意；
D．当温度表盘上显示的温度是30℃，此时 的阻值为280Ω，可得电源电压为
故D不符合题意。
故选AB。
24. 如图所示，是一科技创新小组同学们设计的水位计工作原理图，绝缘浮子随水位的升降带动滑动变阻
器R的金属滑杆P升降，水位计（电表改装）显示的数据来反应水位升降情况。水位最低时，滑杆P位于
R的a端处。L是一个指示灯，电路各部分接触良好，不计导线电阻。下列判断正确的是（ ）
A. 水位计中的电压表也可以直接替换为电流表
B. 当水位下降时，则电压表示数变小，指示灯变亮
C. 当电压表示数变大时，指示灯变暗，则表明水位上升
D. 若将电压表改装成水位计，则电压表零刻度线即为最低水位
【答案】BCD
【解析】
【详解】由电路图知道，指示灯与变阻器串联，电压表测变阻器两端的电压。
A．水位计中的电压表直接替换为电流表，滑动变阻器会被短路，所以电压表不可以直接替换为电流表，
故A错误；
B．当水位下降时，浮子带动滑片下移，变阻器接入电路中的电阻变小，电路中的总电阻变小，由
可知，电路中的电流变大；由U＝IR可知，指示灯两端的电压变大，由串联电路的电压规律可知，变阻器
微信：cs5311742016 主营各地名校期中期末真题卷及小初高全套教材教案讲义知识点总结微信：cs5311742016 主营各地名校期中期末真题卷及小初高全套教材教案讲义知识点总结
两端的电压变小，即电压表示数减小；电路中的电流变大，灯变亮，故B正确；
C．当电压表示数变大时，由串联电路的电压规律可知，指示灯两端的电压减小，指示灯变暗，电路中的
电流减小，说明变阻器接入电路中的电阻变大，则滑片上移，表明水位上升，故C正确；
D．若将电压表改装成水位计，指针指在电压表零刻度线时，变阻器接入电路的阻值为0，即滑杆P位于R
的a端处，此时水位最低，则电压表零刻度线处应该标为最低水位，故D正确。
故选BCD。
25. 某商场为了统计出入商场的人流量，在大门前安装计数装置简化电路图，如图甲所示。其中S为激光
源，R₁为光敏电阻（有光照射时，阻值较小；无光照射时，阻值较大），R 为定值保护电阻。其两端的电
0
压随时间变化的图像如图乙所示。已知计数器电路的电源电压恒为3V，保护电阻R 的阻值为20Ω。则（
0
）
A. 电压表示数为2V时，计数器会计数一次
B. 有人通过商场大门时，光敏电阻的阻值为40Ω
C. 有人通过商场大门和没有人通过商场大门电路的电流之比为1:2
D. 在0~3秒内光敏电阻消耗的电能为0.3J
【答案】BCD
【解析】
【详解】AB．由图甲可知量R、R 串联，电压表测R 两端的电压，当电压表示数为2V时电路中的电流
1 0 0
根据串联电路的电压特点可知，此时R 两端的电压
1
U=U-U=3V-2V=1V
1 0
由 可知，此时R 的阻值
1
微信：cs5311742016 主营各地名校期中期末真题卷及小初高全套教材教案讲义知识点总结微信：cs5311742016 主营各地名校期中期末真题卷及小初高全套教材教案讲义知识点总结
当电压表示数为1V时，电路中的电流
根据串联电路的电压特点可知，此时R 两端的电压
1
Uʹ=U-U ʹ =3V-1V=2V
1 0
由 可知，此时R 的阻值
1
根据题意可知，有光照射时，阻值较小；无光照射时，阻值较大，所以当有人通过商场大门时，光敏电阻
R 无光照，阻值较大，为40Ω，此时电压表示数为1 V，计数器会计数，故A错误，B正确；
1
C．有人通过商场大门时，电路中的电流为Iʹ=0.05A，没有人通过商场大门电路的电流为I=0.1A，则有人
通过商场大门和没有人通过商场大门电路的电流之比
Iʹ:I=0.05A: 0.1A=1:2
故C正确；
D．0~1s内，光敏电阻消耗的电能
W=U'I't= 2V×0.05A×1s=0.1J
1 1 1
1~2s内，光敏电阻消耗的电能
W=UIt = 1V×0.1A×2s=0.2J
2 1 2
则在0~3秒内光敏电阻消耗的电能
W=W+W=0. 1J+0.2J=0.3J
1 2
故D正确。
故选BCD。
26. 如图甲所示电路中，电源电压保持不变， 为定值电阻， 为滑动变阻器，当滑动变阻器 的滑片
P从b端移动到a端时， 消耗的电功率随电流变化的图像如图乙所示，下列说法中正确的是（ ）
微信：cs5311742016 主营各地名校期中期末真题卷及小初高全套教材教案讲义知识点总结微信：cs5311742016 主营各地名校期中期末真题卷及小初高全套教材教案讲义知识点总结
A. 电源电压为6V
B. 的阻值为3Ω
C. 滑动变阻器 的最大阻值为10Ω
D. 电路消耗总功率的变化范围是0.5W~18W
【答案】AC
【解析】
【详解】AB．由图甲可知R 的滑片P在a端时，电路为R 的简单电路，电路的电流最大，由图乙可知
2 1
I=3A，P=18W
a a
电源电压为
的阻值为
故A正确，B错误；
C．R 的滑片P在b端时，电阻和变阻器串联，电路的总电阻最大，电路的电流最小，由图乙知
2
I=0.5A，P=0.5W
b b
根据串联电路的规律及欧姆定律可得，变阻器的最大电阻
故C正确；
D．R 的滑片P在b端时，电流最小，由P=UI可知总功率最小，则电路消耗的最小总功率为
2
微信：cs5311742016 主营各地名校期中期末真题卷及小初高全套教材教案讲义知识点总结微信：cs5311742016 主营各地名校期中期末真题卷及小初高全套教材教案讲义知识点总结
P=UI =6V×0.5A=3W
b b
R 的滑片P在a端时，电流最大，由P=UI可知总功率最大，电路消耗的最大总功率为
2
P=UI=6V×3A=18W
a a
则电路消耗总功率的变化范围是3W~18W，故D错误。
故选AC。

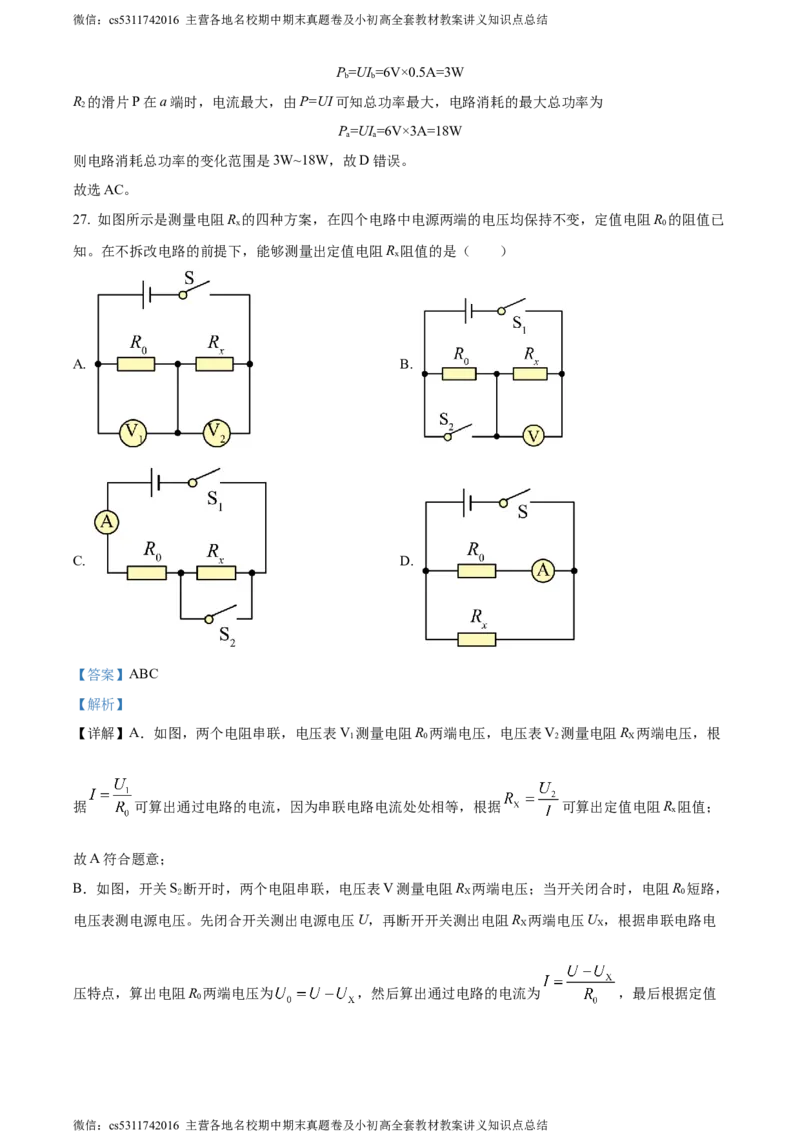

27. 如图所示是测量电阻R 的四种方案，在四个电路中电源两端的电压均保持不变，定值电阻R 的阻值已
x 0
知。在不拆改电路的前提下，能够测量出定值电阻R 阻值的是（ ）
x
A. B.
C. D.
【答案】ABC
【解析】
【详解】A．如图，两个电阻串联，电压表V 测量电阻R 两端电压，电压表V 测量电阻R 两端电压，根
1 0 2 X
据 可算出通过电路的电流，因为串联电路电流处处相等，根据 可算出定值电阻R 阻值；
x
故A符合题意；
B．如图，开关S 断开时，两个电阻串联，电压表V测量电阻R 两端电压；当开关闭合时，电阻R 短路，
2 X 0
电压表测电源电压。先闭合开关测出电源电压U，再断开开关测出电阻R 两端电压U ，根据串联电路电
X X
压特点，算出电阻R 两端电压为 ，然后算出通过电路的电流为 ，最后根据定值
0
微信：cs5311742016 主营各地名校期中期末真题卷及小初高全套教材教案讲义知识点总结微信：cs5311742016 主营各地名校期中期末真题卷及小初高全套教材教案讲义知识点总结
电阻R 两端的电压和通过的电流可算出电阻值；故B符合题意；
x
C．如图，先同时闭合两个开关，电阻R 短路，此时可根据 算出电阻R 两端电压即为电源电压；
X 0
当闭合S 断开S 时，两个电阻串联，根据 可算出总电阻，最后根据串联电路电压特点用总电阻减
1 2
去电阻R 的阻值即可算出电阻R 的阻值；故C符合题意；
0 x
D．如图，两个电阻并联，根据电流表示数和已知电阻R 的阻值，只能算出电阻两端的电压，不能算出电
0
阻R 的阻值；故D不符合题意。
x
故选ABC。
28. 甲、乙两只电热水壶，额定电压均为220V，额定功率分别为1000W和1500W。它们外观、容积和加
热原理（如图所示）都相同。不同的是加热电阻阻值不同，甲壶的加热电阻为 ，乙壶的加热电阻为 。
若它们的电阻不随温度的变化而改变，则下列说法中正确的是（ ）
A. 加热电阻阻值 小于
B. 烧水时，乙壶比甲壶消耗的电能多
C. 若以烧水快为目的，则应该选购乙壶
D. 若是连接电热水壶的插座额定电流是5A，则应该选购甲壶
【答案】CD
【解析】
【详解】A．由 可知，电源电压一定时，额定功率越大，加热电阻阻值的越小，由题意可知，
甲壶的额定功率小于乙壶的额定功率，因此加热电阻阻值 大于 ，故A错误；
B．由 可知，要比较电热水壶消耗的电能多少还需要知道加热时间，但题干没有提供加热时间，
因此无法比较两电热水壶消耗电能的多少，故B错误；
微信：cs5311742016 主营各地名校期中期末真题卷及小初高全套教材教案讲义知识点总结微信：cs5311742016 主营各地名校期中期末真题卷及小初高全套教材教案讲义知识点总结
C．由题意可知，两电热水壶都正常工作，实际电功率等于额定电功率，电功率是描述电流做功快慢的物
理量，因此额定电功率大的电热水壶烧水快，因此若以烧水快为目的，则应该选购乙壶，故C正确；
D．额定电流为5A的插座能承受的最大功率为
因此只能选用甲热水壶，故D正确。
故选CD。
29. 如图所示，电源电压6V保持不变，定值电阻 标有“10Ω 0.5A”字样，滑动变阻器 标有“20Ω
1A”字样，电流表和电压表选择的量程分别为0～0.6A和0~3V。闭合开关S，在保证电路安全的情况下，
下列说法中正确的是（ ）
A. 电路中的最大电流为0.5A
B. 两端的最大电压为4V
C. 两端的最小电压为3V
D. 滑动变阻器阻值的取值范围为2Ω～10Ω
【答案】ACD
【解析】
【详解】A．定值电阻R 标有“10Ω 0.5A”字样，滑动变阻器R 标有“20Ω 1A”字样，电流表选择的量程
1 2
为0~0.6A，通过分析电路图可知，电阻R、电阻R 和电流表是串联的，根据串联电路中电流处处相等，
1 2
最大电流只能为0.5A，否则会超过定值电阻的最大电流值，损坏定值电阻，故A正确；
B．由于电压表与滑动变阻器R 并联，故电压表测量R 两端的电压，而电压表的量程为0~3V，故R 两端
2 2 2
的电压最大电压为3V，故B错误；
C．根据串联电路分压的特点，当滑动变阻器两端的电压最大时， 两端的电压最小，而滑动变阻器两端
的电压最大为3V，因此 两端的最小电压为3V，故C正确；
D．当电路电流最大时，滑动变阻器接入电路的阻值最小，此时有
微信：cs5311742016 主营各地名校期中期末真题卷及小初高全套教材教案讲义知识点总结微信：cs5311742016 主营各地名校期中期末真题卷及小初高全套教材教案讲义知识点总结
解得
当滑动变阻器两端的电压最大时，最大电压为3V，滑动变阻器接入电路的阻值最大，此时电流为
滑动变阻器接入电路的最大阻值为
因此滑动变阻器阻值的取值范围为2Ω～10Ω，故D正确。
故选ACD。

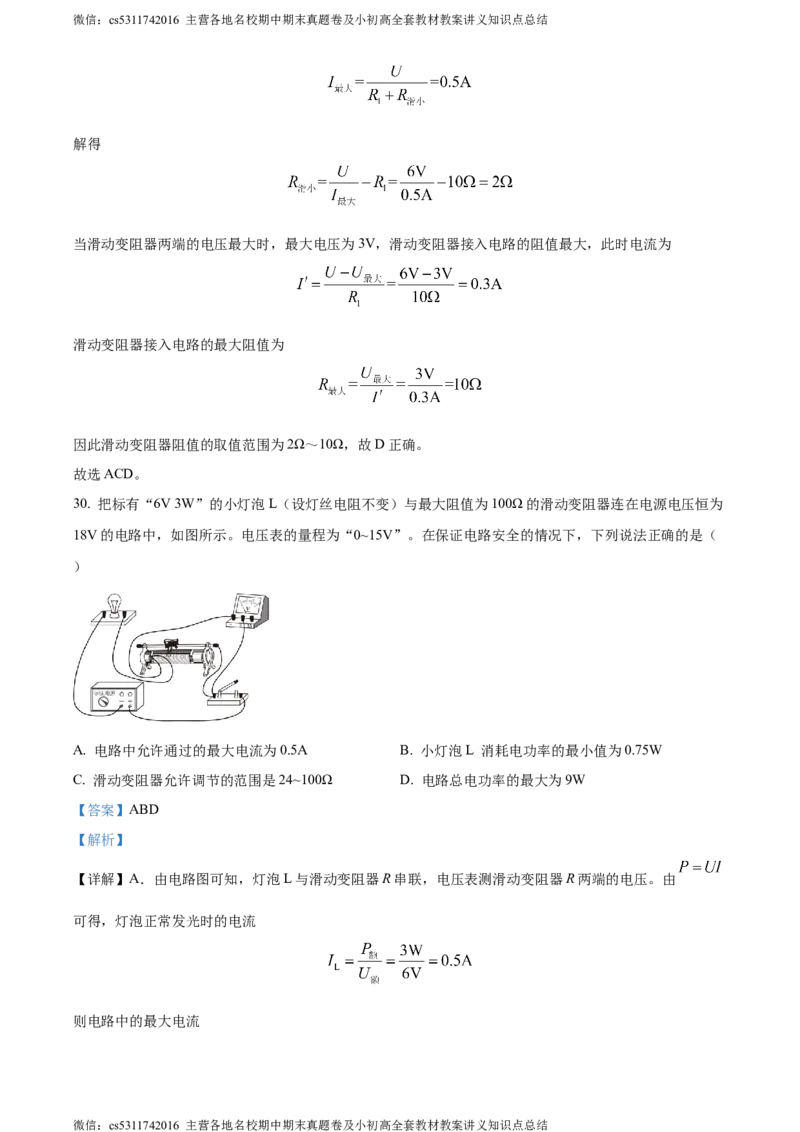

30. 把标有“6V 3W”的小灯泡L（设灯丝电阻不变）与最大阻值为100Ω的滑动变阻器连在电源电压恒为
18V的电路中，如图所示。电压表的量程为“0~15V”。在保证电路安全的情况下，下列说法正确的是（
）
A. 电路中允许通过的最大电流为0.5A B. 小灯泡L 消耗电功率的最小值为0.75W
C. 滑动变阻器允许调节的范围是24~100Ω D. 电路总电功率的最大为9W
【答案】ABD
【解析】
【详解】A．由电路图可知，灯泡L与滑动变阻器R串联，电压表测滑动变阻器R两端的电压。由
可得，灯泡正常发光时的电流
则电路中的最大电流
微信：cs5311742016 主营各地名校期中期末真题卷及小初高全套教材教案讲义知识点总结微信：cs5311742016 主营各地名校期中期末真题卷及小初高全套教材教案讲义知识点总结
故A正确；
D．则电路最大总电功率
故D正确；
BC．因串联电路的总电压等于各分电阻两端的电压之和，所以此时滑动变阻器两端的电压
则根据 可得，变阻器接入电路中的最小阻值
由 可得，灯泡的电阻
根据电压表的量程可知，当电压表的示数U =15V时，滑动变阻器接入电路中的电阻最大，根据串联电
R大
路的总电压等于各分电阻两端的电压之和可知，此时灯泡两端的电压
因串联电路中各处的电流相等，所以，电路中的最小电流
则泡L消耗的最小电功率
故B正确；
由 可得，滑动变阻器接入电路中的最大阻值
微信：cs5311742016 主营各地名校期中期末真题卷及小初高全套教材教案讲义知识点总结微信：cs5311742016 主营各地名校期中期末真题卷及小初高全套教材教案讲义知识点总结
的
则滑动变阻器允许调节 范围是24~60Ω，故C错误。
故选ABD。
31. 为了测定未知电阻 的阻值，研究性学习小组的同学们在只有一个电流表而没有电压表的情况下，设
计了如图所示的四种实验电路。其中电阻 是阻值已知的定值电阻，图中实线是第一次量时所连接的位
置，虚线是第二次测量的位置。下列四个选项中可以测出电阻 阻值的是（ ）
A. B.
C. D.
【答案】ABC
【解析】
【详解】A．由电路图可知，两电阻并联，第一次电流表测量干路电流，示数为 ；第二次电流表测量通
过电阻 的电流 ，则通过 的电流为 ，根据并联电路电压的规律和欧姆定律可知 两端的电压
为 ，根据欧姆定律可得
故A符合题意；
B．由电路图可知，两电阻并联，第一次电流表测量 的电流，示数为 ；第二次电流表测量通过电阻
微信：cs5311742016 主营各地名校期中期末真题卷及小初高全套教材教案讲义知识点总结微信：cs5311742016 主营各地名校期中期末真题卷及小初高全套教材教案讲义知识点总结
的电流 ，根据并联电路电压的规律和欧姆定律可知 两端的电压为 ，根据欧姆定律可得
故B符合题意；
C．由电路图可知，两电阻并联，第一次电流表测量干路电流，示数为 ；第二次电流表测量通过电阻
的电流 ，则通过 的电流为 ，根据并联电路电压的规律和欧姆定律可知 两端的电压为
，根据欧姆定律可得
故C符合题意；
D．由电路图可知，两电阻串联，无论电流表接在哪一位置，电流表都是测量整个电路的电流，且电源两
端的电压未知，所以无法知道 两端的电压，不能测出电阻 的阻值，故D不符合题意。
故选ABC。
32. 如图所示，电源电压恒为6V，定值电阻R 的阻值为5Ω，滑动变阻器R 的铭牌上标有“10Ω 2A”的
1 2
字样，电流表和电压表选用的量程分别为“0～0.6A”和“0～15V”。当闭合开关S，在保证电路中各元
件安全的情况下，移动滑动变阻器的滑片P，则下列正确的是（ ）
A. 电压表示数的最大值为2V
B. 定值电阻R 两端的最大电压为3V
1
C. 滑动变阻器接入电路中的阻值变化范围是5～10Ω
D. 电路总功率的变化范围是2.0～3.6W
【答案】BC
微信：cs5311742016 主营各地名校期中期末真题卷及小初高全套教材教案讲义知识点总结微信：cs5311742016 主营各地名校期中期末真题卷及小初高全套教材教案讲义知识点总结
【解析】
【详解】由图可知，电阻R 和R 串联，电压表测量R 两端的电压，电流表测量电路的电流。
1 2 2
A．根据串联分压原理可知，当R 阻值最大为10Ω时，电压表示数最大，此时电路中的电流为
2
电压表最大示数，即R 两端的最大电压为
2
U=IR =0.4A×10Ω=4V
2 2
故A错误；
B．由欧姆定律可知，当电路中电流最大时，R 两端的电压最大。由滑动变阻器规格和电流表量程可知，
1
电路的最大电流为0.6A，则R 两端的最大电压为
1
U =I R=0.6A×5Ω=3V
1最大 最大 1
故B正确；
C．电路电流最大为0.6A时，滑动变阻器连入电路的阻值最小
连入电路的最大值为10Ω，所以滑动变阻器接入电路中的阻值变化范围是5～10Ω，故C正确；
D．由公式P=UI可知，电路的最大功率为
P =UI =6V×0.6A=3.6W
最大 最大
根据公式 可知，电路的最小功率为
电路总功率的变化范围是2.4～3.6W，故D错误。
故选BC。
33. 图所示的四个电路中，甲、乙电路中电源两端电压均为 ，丙、丁电路中电源两端电压均为 ，所
有电阻阻值相同。当开关均闭合时，电路中电流表的示数依次为 、 、 、 ，电压表的示数依次
为 、 、 、 ，下列判断正确的是（ ）
微信：cs5311742016 主营各地名校期中期末真题卷及小初高全套教材教案讲义知识点总结微信：cs5311742016 主营各地名校期中期末真题卷及小初高全套教材教案讲义知识点总结
A. B.
C. D.
【答案】AB
【解析】
【详解】甲图中，两电阻并联，电压表测量电源电压，电流表测量干路电流；乙图中两电阻串联，电压表
测量一个电阻R的电压，电流表测量电路电流；丙图中，两电阻并联，电压表测量电源的电压，电流表测
量一个电阻R的电流；丁图中两电阻串联，电压表测量一个电阻R的电压，电流表测量电路电流。甲图中
电压表示数
甲图中电流表示数
乙图中电压表示数
乙图中电流表示数
丙图中电压表示数
丙图中电流表示数
丁图中电压表示数
丁图中电流表示数
微信：cs5311742016 主营各地名校期中期末真题卷及小初高全套教材教案讲义知识点总结微信：cs5311742016 主营各地名校期中期末真题卷及小初高全套教材教案讲义知识点总结
则
，
故AB正确，CD错误。
故选AB。
34. 如图甲所示电路，电源两端电压保持不变，R 为定值电阻，R 为滑动变阻器。闭合开关S，将滑动变
0 P
阻器滑片由一端移到另一端的过程中，电路中电流表示数和电压表示数的关系如图乙所示，下列说法正确
的是（ ）
A. 电源两端电压为5V
B. 滑动变阻器的最大阻值为50Ω
C. 定值电阻R 的阻值是10Ω
0
D. 当滑动变阻器的滑片Р移至中点时，电流表的示数是0.3A
【答案】BC
【解析】
【详解】ABC．由图甲可知，定值电阻R 与滑动变阻器R 串联接入电路，电流表测量电路中的电流，电
0 p
压表测量滑动变阻器R 两端的电压，当滑片P在最左端时，滑动变阻器接入电路的电阻最小，此时只有R
p 0
接入电路，根据串联电路电阻规律可知，电路中的总电阻最小，根据欧姆定律可知，电流中的电流最大，
由图乙可知，电路中的最大电流为0.6A，所以电源电压
U=U=IR=0.6A×R……①
0 0 0 0
当滑片P在最右端时，滑动变阻器接入电路的电阻最大，根据串联电路电阻规律可知，电路中的总电阻最
大，根据欧姆定律可知，电流中的电流最小，由图乙可知，电路中的最小电流为0.1A，电压表的示数为
5V，滑动变阻器的最大阻值
电源电压
微信：cs5311742016 主营各地名校期中期末真题卷及小初高全套教材教案讲义知识点总结微信：cs5311742016 主营各地名校期中期末真题卷及小初高全套教材教案讲义知识点总结
U=IR =0.1A×（R+50Ω）……②
总 0
联立①②解得：电源电压U=6V，定值电阻R 的阻值R=10Ω，故A错误，BC正确；
0 0
D．当滑动变阻器的滑片P移至中点时，此时滑动变阻器接入电路的阻值为最大阻值的 ，即滑动变阻器
接入电路的阻值
电路中的总电阻
R ′=R+R′=10Ω+25Ω=35Ω
总 0 p
电路中 的电流
故D错误。
故选BC。
35. 交通安全要求广大司机“开车不喝酒，喝酒不开车”，酒后驾驶存在许多安全隐患。某科技兴趣小组
设计了一种简易的酒精检测仪，其电路原理如图甲所示。电源电压为12V，R 是气敏电阻，当酒精浓度为
1
0时，R 阻值为100Ω，其阻值随呼气酒精浓度K的变化关系如图乙所示，R 为滑动变阻器。检测前对检测
1 2
仪进行“调零”，即调节滑动变阻器使电流表的示数为0.1A，调零后变阻器滑片位置保持不变，查阅到相
关资料如信息窗所示。下列选项正确的是（ ）
信息窗
血液酒精浓度M＝呼气酒精浓度K×2200
非酒驾（M＜20mg/100mL）
酒驾（20mg/100mL≤M≤80mg/100mL）
醉驾（M＞80mg/100mL）
A. 当呼气酒精浓度增加时，电流表的示数变小
微信：cs5311742016 主营各地名校期中期末真题卷及小初高全套教材教案讲义知识点总结微信：cs5311742016 主营各地名校期中期末真题卷及小初高全套教材教案讲义知识点总结
B. “调零”后气敏电阻R 两端的电压为10V
1
C. “调零”后变阻器R 接入电路的阻值为20Ω
2
D. 对某司机进行检测时，电流表示数为0.16A，属于酒驾
【答案】BCD
【解析】
【详解】A．已知气敏电阻R 与滑动变阻器串联，电流表测电路中的电流，分析图乙可知，R 的阻值随酒
1 1
精浓度的增加而减小，当呼气酒精浓度增加时，R 的阻值减小，电流表示数变大，故A错误；
1
B．由图甲可知，R 与R 串联，电流表测量电路中的电流，“调零”后气敏电阻R 两端的电压
1 2 1
故B正确；
C．串联电路的总电阻
变阻器R 的阻值
2
故C正确；
D．当 ， 时，串联总电12V，R 两端的电压
2
气敏电阻R 的阻值
1
对应乙图可知，呼出的酒精气的浓度
此时血液酒精浓度为
该司机属于酒驾，故D正确。
故选 BCD。
微信：cs5311742016 主营各地名校期中期末真题卷及小初高全套教材教案讲义知识点总结
