供热站内管道及设备安装前，（ ）应对预埋吊点、预留孔洞、设备基础进行检查。
A.建设单位
B.监理单位
C.土建施工单位
D.设计单位
E.工艺安装单位
答案：BCE
解析：管道及设备安装前，土建施工单位、工艺安装单位及监理单位应对预埋吊点的 数量及位置，设备基础位
置、表面质量、几何尺寸、标高及混凝土质量，预留孔洞的位置、 尺寸及标高等共同复核检查，并办理书面交
验手续。

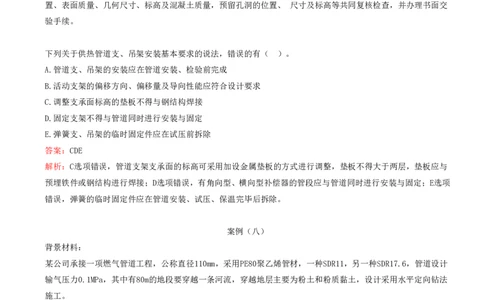

下列关于供热管道支、吊架安装基本要求的说法，错误的有（ ）。
A.管道支、吊架的安装应在管道安装、检验前完成
B.活动支架的偏移方向、偏移量及导向性能应符合设计要求
C.调整支承面标高的垫板不得与钢结构焊接
D.固定支架不得与管道同时进行安装与固定
E.弹簧支、吊架的临时固定件应在试压前拆除
答案：CDE
解析：C选项错误，管道支架支承面的标高可采用加设金属垫板的方式进行调整，垫板不得大于两层，垫板应与
预埋铁件或钢结构进行焊接；D选项错误，有角向型、横向型补偿器的管段应与管道同时进行安装与固定；E选项
错误，弹簧的临时固定件应在管道安装、试压、保温完毕后拆除。
案例（八）
背景材料：
某公司承接一项燃气管道工程，公称直径110mm，采用PE80聚乙烯管材，一种SDR11，另一种SDR17.6，管道设计
输气压力0.1MPa，其中有80m的地段要穿越一条河流，穿越地层主要为粉土和粉质黏土，设计采用水平定向钻法
施工。
项目进场后，针对水平定向钻穿越河流制定了专项施工方案，专项施工方案中水平定向钻轨迹内容包括：轨迹分
段形式、出土与入土点、直线段最大埋深等。水平定向钻轨迹示意图如下所示。施工过程中发生了如下事件：
事件一：钻进的过程中，监控测量发现钻孔的轨迹发生偏斜，项目部采用一次纠偏的措施进行纠正。
事件二：两种聚乙烯管材连接时采用热熔连接，经检验发现焊口质量不合格。
事件三：管道安装完成后，项目部用洁净水作为试验介质进行强度试验。
问题：
1.按照输气压力分类，本工程燃气管道属于什么管道？
2.水平定向钻轨迹内容还应包括哪些？
3.事件一中有何不妥之处，请给出正确做法。
4.事件二焊口质量不合格的原因是什么？
5.事件三中有何不妥之处，说明理由。

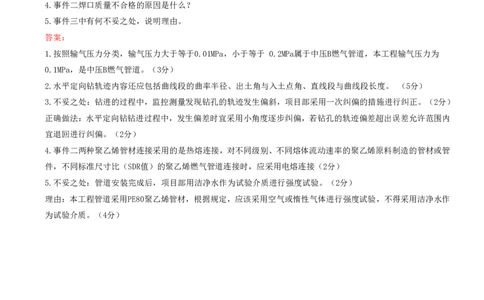

答案：
1.按照输气压力分类，输气压力大于等于0.01MPa，小于等于 0.2MPa属于中压B燃气管道，本工程输气压力为
0.1MPa，是中压B燃气管道。（3分）
2.水平定向钻轨迹内容还应包括曲线段的曲率半径、出土角与入土点角、直线段与曲线段长度。 （5分）
3.不妥之处：钻进的过程中，监控测量发现钻孔的轨迹发生偏斜，项目部采用一次纠偏的措施进行纠正。（2分）
正确做法：水平定向钻钻进过程中，发生偏差时宜采用小角度逐步纠偏，若钻孔的轨迹偏差超出误差允许范围内
宜退回进行纠偏。（2分）
4.事件二两种聚乙烯管材连接采用的是热熔连接，对不同级别、不同熔体流动速率的聚乙烯原料制造的管材或管
件，不同标准尺寸比（SDR值）的聚乙烯燃气管道连接时，应采用电熔连接（2分）
5.不妥之处：管道安装完成后，项目部用洁净水作为试验介质进行强度试验。（2分）
理由：本工程管道采用PE80聚乙烯管材，根据规定，应该采用空气或惰性气体进行强度试验，不得采用洁净水作
为试验介质。（4分）
