5.2 视 图
第1课时 简单图形的三视图
1．由四个大小相同的正方体组成的几何体如图所示，那么它的俯视图是（）
解析：俯视图是从上往下看，B选项是它的俯视图.
答案：B

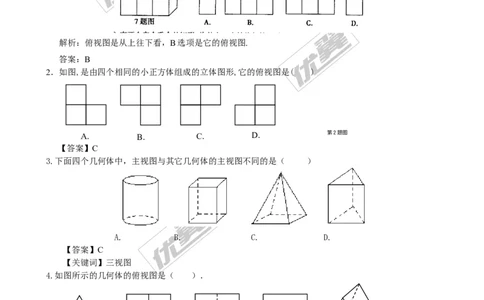

2．如图,是由四个相同的小正方体组成的立体图形,它的俯视图是( )
A. B. C. D. 第2题图
【答案】C
3.下面四个几何体中，主视图与其它几何体的主视图不同的是（ ）
A. B. C. D.
【答案】C
【关键词】三视图
4.如图所示的几何体的俯视图是（ ）．
A． B． C． D． 第2题图
【关键词】俯视图：从上往下看
【答案】B
5．一个几何体的三视图如图所示，那么这个几何体是（）
www.youyi100.com
第 1 页 共 6 页优秀领先 飞翔梦
想
A． B． C． D．
【关键词】三视图、三棱柱
【答案】A
6.已知一个几何体的三视图如图所示，则该几何体是（ ）
A．棱柱 B．圆柱 C．圆锥 D．球
【关键词】三视图
【答案】B

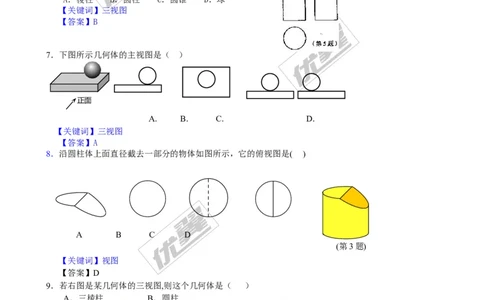

7．下图所示几何体的主视图是（ ）
正面
A. B. C. D.
【关键词】三视图
【答案】A
8．沿圆柱体上面直径截去一部分的物体如图所示，它的俯视图是( )
A B C D
(第3题)
【关键词】视图
【答案】D
9．若右图是某几何体的三视图,则这个几何体是（ ）
A．三棱柱 B．圆柱
C．正方体 D．三棱锥
【关键词】三视图
【答案】A
10．一个几何体的三视图如右图所示，这个几何体是
www.youyi100.com
第 2 页 共 6 页优秀领先 飞翔梦
想
A．圆锥 B．圆柱 C．三棱锥 D．三棱柱
【关键词】三视图 主 左
视 视
【答案】D
图 图
俯视图
第4题图
11.图，水平放置的下列几何体，主视图不是长方形的是 （ ）
Ａ． Ｂ． Ｃ． Ｄ．
【关键词】
【答案】B

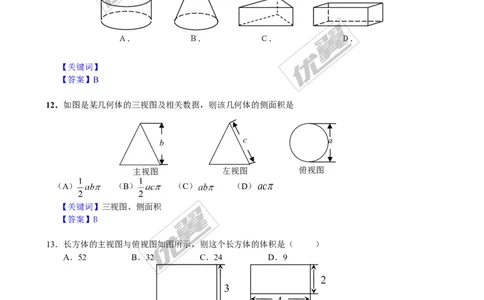

12．如图是某几何体的三视图及相关数据，则该几何体的侧面积是
c a
b
主视图 左视图 俯视图
（A） （B） （C） （D）
【关键词】三视图、侧面积
【答案】B
13．长方体的主视图与俯视图如图所示，则这个长方体的体积是（ ）
A．52 B．32 C．24 D．9
2
3
4
4
主视图 俯视图
【关键词】三视图
【答案】C
14.如图（1）放置的一个圆柱，则它的左视图是 （ ）
www.youyi100.com
第 3 页 共 6 页
A B C D
图（1）
图（2）优秀领先 飞翔梦
想

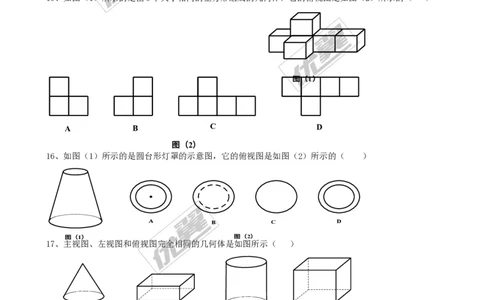

15、如图（1）所示的是由6个大小相同的正方形组成的几何体，它的俯视图是如图（2）所示的（ ）
图（1）
A B C D
图（2）
16、如图（1）所示的是圆台形灯罩的示意图，它的俯视图是如图（2）所示的（ ）
A B C D
图（1） 图（2）
17、主视图、左视图和俯视图完全相同的几何体是如图所示（ ）
A B C D
18.在水平的讲台上放置圆柱形水杯和长方形粉笔盒，如图（1）所示，则它的主视图是图（2）所示的（ ）
www.youyi100.com
第 4 页 共 6 页优秀领先 飞翔梦
想
A B C D
图（2）
19.如图（1）所示，放置的一个水管三叉接头，若其主视图如图（2）所示，则其俯视图是图（3）所示的（ ）
图（1） 图（2）
A B C D
图（3）
20.如图所示的四个几何体中，主视图与其他几何体的主视图不同的是（ ）
A B C D
21、如图所示是某一几何体的三视图，则这个几何体是（ ）
A、圆柱体 B、圆锥体 C、正方体 D、球体
主视图 左视图
www.youyi100.com
第 5 页 共 6 页
俯视图优秀领先 飞翔梦
想
22、如图所示的某个几何体的三视图，则该几何体是（ ）
主视图 左视图 俯视图
A、长方体 B、三棱锥 C、圆柱 D、圆台
23.在一个仓库里堆放若干个相同的正方体货箱，仓库管理员将这堆货箱的三视图画出来，如图所示，则这
堆货箱共有（ ）
主视图 左视图 俯视图
A B C
A、6个 B、5个 C、4个 D、3个
24、由若干个相同的小正方体搭成的几何体的三视图如图所示，则搭成这个几何体的小立方体的个数是
（ ）
主视图 左视图 俯视图
A、3 B、4 C、5 D、6
