2013 年河北省初中毕业生升学文化课考试
物理试 卷
本试卷分卷I和卷II 两部分；卷I为选择题，卷II 为非选择题。
本试卷满分为120分，考试时间为120分钟。
www.xkb1.com
卷Ⅰ
（选择题，共44分）
一、选择题（本大题共22个小题；每小题2分，共44分。在每小题给出的四个选项中，只
有一个选项符合题意）

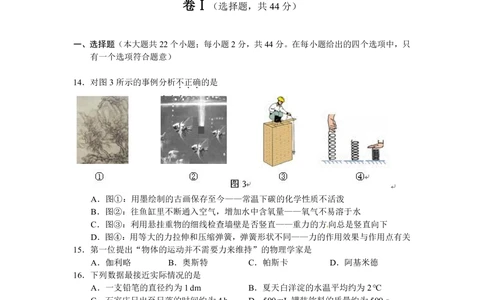

14．对图3所示的事例分析不
．
正
．
确
．
的是
A．图①：用墨绘制的古画保存至今——常温下碳的化学性质不活泼
B．图②：往鱼缸里不断通入空气，增加水中含氧量——氧气不易溶于水
C．图③：利用悬挂重物的细线检查墙壁是否竖直——重力的方向总是竖直向下
D．图④：用等大的力拉伸和压缩弹簧，弹簧形状不同——力的作用效果与作用点有关
15．第一位提出“物体的运动并不需要力来维持”的物理学家是
A．伽利略 B．奥斯特 C．帕斯卡 D．阿基米德
16．下列数据最接近实际情况的是
A．一支铅笔的直径约为1dm B．夏天白洋淀的水温平均约为2℃
C．石家庄日出至日落的时间约为4h D．500mL罐装饮料的质量约为500g
17．图4所示现象中，由光的反射形成的是
18．下列关于声现象的说法正确的是
A．声音在各种介质中的传播速度一样大B．只要物体在振动，我们就一定能听到声音
C．减弱噪声的唯一方法是不让物体发出噪声
D．拉二胡时不断地用手指控制琴弦，是为了改变音调
19．关于家庭安全用电，下列说法不
．
正
．
确
．
的是
A．使用试电笔时，手不要接触金属笔尾
B．一旦发生触电事故，应先切断电源再进行抢救
C．电脑、电视机等用电器长时间待机，应切断电源
D．同时使用大功率用电器前，必须先考虑电能表、保险丝等的承受能力

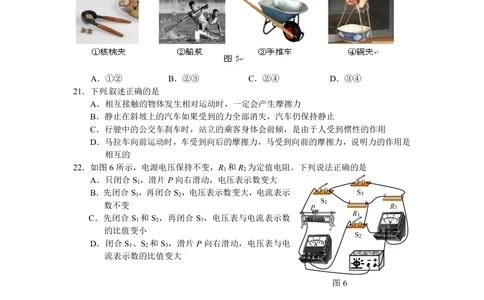

20．图5所示的工具中属于费力杠杆的一组是
A．①② B．②③ C．②④ D．③④
21．下列叙述正确的是
A．相互接触的物体发生相对运动时，一定会产生摩擦力
B．静止在斜坡上的汽车如果受到的力全部消失，汽车仍保持静止
C．行驶中的公交车刹车时，站立的乘客身体会前倾，是由于人受到惯性的作用
D．马拉车向前运动时，车受到向后的摩擦力，马受到向前的摩擦力，说明力的作用是
相互的
22．如图6所示，电源电压保持不变，R 和R 为定值电阻。下列说法正确的是
1 2
A．只闭合S ，滑片P向右滑动，电压表示数变大
1
B．先闭合S
1
，再闭合S
2
，电压表示数变大，电流表示 S3
数不变
S1
P R2
C．先闭合S 和S ，再闭合S ，电压表与电流表示数
R1
1 2 3
的比值变小
S2
D．闭合S 、S 和S ，滑片P向右滑动，电压表与电
1 2 3
流表示数的比值变大
图6
2013 年河北省初中毕业生升学文化课考试
物理试 卷
卷Ⅱ（非选择题，共 76 分）
注意事项：1．答卷Ⅱ前，将密封线左侧的项目填写清楚。
[来源:学_科_网]
2．答卷Ⅱ时，将答案用黑色字迹的钢笔、签字笔或圆珠笔直接写在试卷上。四
[来源:学#科#网Z#X#X#K]
题 号 二 三
xkb1.com
36 37 38
得 分
可能用到的相对原子质量：H－1 O－16 Na－23 S－32
得 分 评卷人
二、填空及简答题（本大题共9个小题；第24小题3分，其他小题每
空1分，共34分）

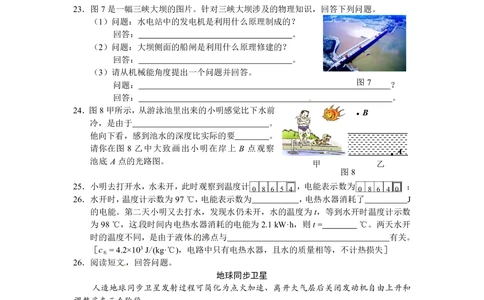

23．图7是一幅三峡大坝的图片。针对三峡大坝涉及的物理知识，回答下列问题。
（1）问题：水电站中的发电机是利用什么原理制成的？
回答： 。
（2）问题：大坝侧面的船闸是利用什么原理修建的？
回答： 。
（3）请从机械能角度提出一个问题并回答。
问题：
图7
？
回答： 。
24．图8甲所示，从游泳池里出来的小明感觉比下水前
B
冷，是由于 。
他向下看，感到池水的深度比实际的要 。
请你在图 8 乙中大致画出小明在岸上 B 点观察
A
池底 A点的光路图。
甲 乙
图8
25．小明去打开水，水未开，此时观察到温度计示数为77℃，电能表示数为 ；
0 8 6 5 4 0 8 6 4 0
26．水开时，温度计示数为97℃，电能表示数为 ，电热水器消耗了 J
的电能。第二天小明又去打水，发现水仍未开，水的温度为t，等到水开时温度计示数
为98℃，这段时间内电热水器消耗的电能为2.1kW·h，则t= ℃。两天水开
时的温度不同，是由于液体的沸点与 有关。
［c =4.2×103J/(kg·℃)，电路中只有电热水器，且水的质量相等，不计热损失］
水
26．阅读短文，回答问题。
地球同步卫星
人造地球同步卫星发射过程可简化为点火加速、离开大气层后关闭发动机自由上升和
调整姿态三个阶段。
从地面上看，它相对于地球静止于赤道上空，与地球转动同步，故称地球同步卫星。
在赤道上空约为36000km的高度上布设3颗通讯卫星，可实现除两极外的全球通讯。
地球同步卫星常用于通讯、气象、广播电视、导弹预警、数据中继等方面，以实现对
同一地区的连续工作。
（1）同步卫星相对于地面是 （选填“运动”或“静止”）的。
（2）点火加速阶段中能量转化为：化学能 内能 能。
（3）从地面发送电磁波信号通过同步卫星返回至少需要 s。
（4）同步卫星的用途有 （答出两种即可）。
27．酒精（C H OH）是一种清洁能源，它属于 （选填“可再生”或“不可
2 5
再生”）能源。酒精燃烧的化学方程式为 。已知酒精的热值为3.0×107J/kg，2kg酒精完全燃烧放出的热
量为 J。
28．小明设计的探究燃烧条件的实验如图9所示。请回答下列问题。
（1）凸透镜对光有 作用。
红磷
（2）A处红磷燃烧，B处红磷不燃烧，由此得出的燃烧条件
是 。 A B
图9
（3）熄灭A处火焰，可采用的方法是（写出一种即可）：
。
得 分 评卷人
三、实验探究题（本大题共4个小题；第32小题4分，第33小题6分，
第34、35小题各7分，共24分）

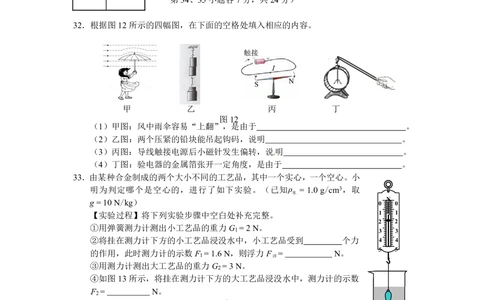

32．根据图12所示的四幅图，在下面的空格处填入相应的内容。
触接
I
N
S
甲 乙 丙 丁
图12
（1）甲图：风中雨伞容易“上翻”，是由于 。
（2）乙图：两个压紧的铅块能吊起钩码，说明 。
（3）丙图：导线触接电源后小磁针发生偏转，说明 。
（4）丁图：验电器的金属箔张开一定角度，是由于 。
33．由某种合金制成的两个大小不同的工艺品，其中一个实心，一个空心。小
明为判定哪个是空心的，进行了如下实验。（已知ρ = 1.0 g/cm3，取
水
g=10N/kg）
0
N
0
【实验过程】将下列实验步骤中空白处补充完整。 1 1
2 2
①用弹簧测力计测出小工艺品的重力G =2N。
1 3 3
②将挂在测力计下方的小工艺品浸没水中，小工艺品受到 个力 4 4
的作用，此时测力计的示数F =1.6N，则浮力F = N。 5 5
1 浮
③用测力计测出大工艺品的重力G =3N。
2
④如图13所示，将挂在测力计下方的大工艺品浸没水中，测力计的示数
F = N。
2
⑤合金的密度ρ = g/ cm3，则 （选填“大”或
“小”）工艺品是空心的。
【拓展应用】空心工艺品空心部分的体积是 cm3。
图13
34．小明学习了电功率后，用额定电压分别为2.5V、6V的灯
V
泡L
1
和L
2
设计了图14所示的电路图，来探究灯泡的发光
S1 P
亮度与哪些因素有关。
L1
（1）小灯泡发光时，将电能转化为 能和光能。 S2
（2）探究L 1 的亮度时，只闭合S、S 1 ，发现电压表 L2
有示数，电流表无示数，则电路故障可能是： A S
。 图14排除故障后，继续实验，收集的数据及现象如表一。
表一 表二
电压/V 电流/A 亮暗情况 电压/V 电流/A 亮暗情况
1 1 0.16 暗 4 1 0.28 很暗
2 1.5 0.22 较亮 5 2.5 0.38 暗
3 2.5 0.28 亮 6 6 0.72 很亮
（3）探究L 的亮度时，只闭合S、S ，进行实验，收集的数据及现象如表二。
2 2
（4）分析两表可知，同一规格的小灯泡发光亮度与 有关，
不同规格的小灯泡发光亮度还应与 的转化效率有关。
【拓展】完成探究后，小明用电源、电流表、滑动变阻器、电阻箱（ ）各1个，2
个开关及若干条导线，对额定电流为0.1A的小灯泡的额定功率进行了测定。请在虚线
框内画出他设计的电路图，并写出实验步骤及测定额定功率的表达式。
实验步骤：
表达式：P = 。
额
四、计算应用题（本大题共3个小题；第36小题5分，第37小题6分，第38小题7分，
共18分。解答时，要求有必要的文字说明、公式和计算步骤等，只写最后结果不得分）
得 分 评卷人
37．如图16所示，重为1140N的物体，它与水平地
面的接触面积为
1.5×103cm2。工人师傅用600N的力匀速提升物
体，物体的速度为0.2m/s。（不计摩擦及绳重）
求：（1）工人师傅拉绳的功率；
（2）滑轮组的机械效率；
（3）体重为450N的小明用此滑轮组提升物体，但物体没有被拉
动，物体对地面的最小压强为多大。
图16得 分 评卷人
38．如图17所示，L上标有“6V 3W”字样，电流表量程为0~0.6A，
电压表量程为0~15V，变阻器R的最
L S1
大电阻为100Ω。只闭合S ，滑片置于 V
1
P
a 点时，变阻器连入电路中的电阻为
R
a
，电流表示数为I
a
。只闭合S
2
，移动滑片，变阻器两端电压与 R0 S2 R
其连入电路的电阻关系如图18所示；当滑片置于b点时，电压表示 A
数U =8V，电流表示数为I。已知R∶R =12∶5，I∶I =3∶5。 图17
b b a 0 a b
（灯丝电阻不随温度变化）
U /V
求：（1）小灯泡的电阻； R
U
max
（2）定值电阻R 和电源电压；
0
（3）在电表的示数不超过量程，灯泡两端的电压不超过额定
值的情况下，只闭合S 时，变阻器连入电路的最小电
1
Ub
阻为多少；只闭合S 时，电路消耗的最小功率为多少。
2
R/Ω
16 R max
图182013 年河北省初中毕业生升学文化课考试
理科综合试题参考答案
22. 选择题
题 号 14 15 16 17 18 19 20 21 22
答 案 D A D B D A C B C
二、填空及简答题
23．（1）电磁感应 （2）连通器
（3）大坝为什么要建得很高 提高水位，增大重力势能
B
24．身体表面的水蒸发吸热 浅 图1
25．5.04×106 68 液面上的气压大小
A
26．（1）静止 （2）机械 （3）0.24 （4）通讯、广播电视
图1
27．可再生 C H OH+3O 点燃 2CO +3H O 6.0×107
2 5 2 2 2
28．（1）会聚 （2）温度达到可燃物着火点 （3）盖湿抹布
29．（1）活性炭 煮沸 （2）乳化 （3）维生素 （4）钙（或Ca）
30．实验一（1）加速溶解 （2）未用玻璃棒引流
（3）①⑤②③⑥④ （4）出现较多固体
实验二：①②③
点燃
31.（1）分解反应 （2）NH （3）2C+O 2CO （4）冶炼金属
3 2
三、实验探究题
32．（1）气体流速越大的位置压强越小 （2）分子间存在引力
（3）通电导线周围存在磁场 （4）同种电荷相互排斥
33．【实验过程】② 三 0.4 ④2.2 ⑤ 5.0 大 【拓展应用】20
34．（1）（1分）内 （2）（1分）灯泡处断路
（4）（2分）实际功率 电能转化为光能
【拓展】图2 L S1 P
①只闭合S1 ，移动变阻器滑片，使电流表示数为0.1A；
S2
②断开S1 ，闭合S2 ，滑片不动，调节电阻箱，当电流
表示数为0.1A时，读出电阻箱连入电路中的电阻为R。
A
(0.1A)2R
图2
四、计算应用题37．解：（1）拉力的功率：
（2）滑轮组的机械效率：
（3）由于忽略摩擦及绳重，2F=G+G
动
动滑轮重：G =2F-G=2×600N-1140N=60N
动
绳端最大拉力等于人体重力，则物体对滑轮组的拉力：F =2G -G
拉 人 动
滑轮组提升物体的拉力：F ′=G-F
拉 支
物体受到的支持力：F =G+G -2G =1140N+60N-2×450N=300N
支 动 人
物体对地面的最小压强：
38．解：（1）因为 ，则小灯泡的电阻：
（2）只闭合S ，R与R 串联，滑片P置于b点时，U =8V，由图可知电阻R =16Ω，
2 0 b b
则电流
电源电压：U=I (R +R )=0.5A×(16Ω+R ) ①
b b 0 0
只闭合S ，R与L串联，当滑片P置于a点，由于I ∶I =3∶5，则I =0.3A
1 a b a
电源电压：U=I (R +R )=0.3A×(R +12Ω) ②
a a L a
已知R ∶R =12∶5，再由①②式，可得: R =20Ω，U=18V
a 0 0
（3）只闭合S ，电流表的量程大于灯的额定电流，则电路中最大电流等于灯的额
1
定电流0.5A。
得变阻器接入电路的最小电阻R =24Ω
最小
只闭合S ，变阻器两端电压为15V时，连入电路中的电阻最大
2
由于 ，则变阻器接入电路的最大电阻R =100Ω ）
最大
电路消耗的最小功率：
