5.2.1 水下工程施工
5.2 河湖疏浚工程施工技术
5.2.1 水下工程施工
5.2.2 水下工程施工质量控制
章节 题型 2020 2021 2022 2023 2024
单选 2 1
5.2 河湖疏浚工程施
多选
工技术
案例 6

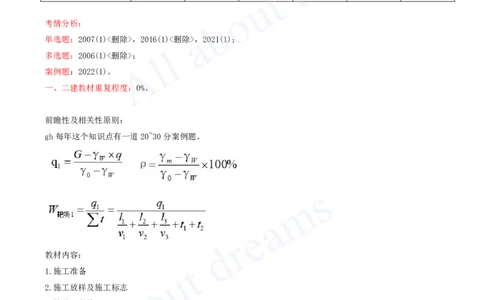

考情分析：
单选题：2007(1)<删除>，2016(1)<删除>，2021(1)；
多选题：2006(1)<删除>；
案例题：2022(1)。
一、二建教材重复程度：0%。
前瞻性及相关性原则：
gh每年这个知识点有一道20~30分案例题。
教材内容：
1.施工准备
2.施工放样及施工标志
3.辅助工程施工
4.施工方法
5.工程量计算[注：天一文化专有版权，未经许可不可转发或复印传播]
河湖整治工程

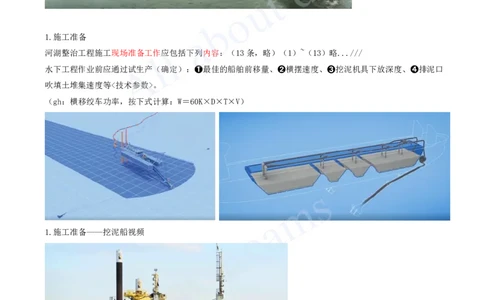

1.施工准备
河湖整治工程施工现场准备工作应包括下列内容：（13条，略）（1）~（13）略...///
水下工程作业前应通过试生产（确定）：➊最佳的船舶前移量、➋横摆速度、➌挖泥机具下放深度、➍排泥口
吹填土堆集速度等<技术参数>。
（gh：横移绞车功率，按下式计算：W＝60K×D×T×V）
1.施工准备——挖泥船视频[注：天一文化专有版权，未经许可不可转发或复印传播]
2.施工放样及施工标志
（1）施工放样测站点的高程精度<不应低于>四等水准测量精度要求，放样点位相对于测站点的误差不应超过表
的规定。
表5.2-1 放样点位精度要求
序号 项目 平面位置误差(m) 理解记忆（gh思路）
1 开挖边线 岸边 ±0.5 陆地精度高
水下 ±1.0 水地精度低
2 各种管线安装 ±0.5 <特殊>精度高
3 开挖中心线 ±1.0 水地精度低
4 疏浚设备定位 ±1.0 水地精度低
5 围堰轴线 ±0.3 陆地精度高

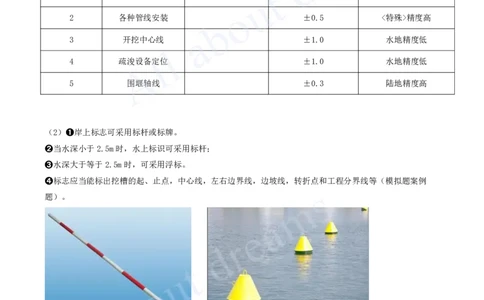

（2）➊岸上标志可采用标杆或标牌。
➋当水深小于2.5m时，水上标识可采用标杆；
➌水深大于等于2.5m时，可采用浮标。
➍标志应当能标出挖槽的起、止点，中心线，左右边界线，边坡线，转折点和工程分界线等（模拟题案例
题）。
3.辅助工程施工
辅助工程施工包括：排泥区或吹填区的围堰、排水系统施工。
排水系统包括：泄水口、排水沟渠<两>部分。
（教材：P133+430+446，补充）[注：天一文化专有版权，未经许可不可转发或复印传播]

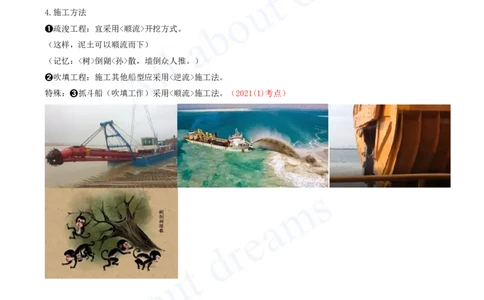

4.施工方法
➊疏浚工程：宜采用<顺流>开挖方式。
（这样，泥土可以顺流而下）
（记忆：<树>倒猢<孙>散，墙倒众人推。）
➋吹填工程：施工其他船型应采用<逆流>施工法。
特殊：➌抓斗船（吹填工作）采用<顺流>施工法。（2021(1)考点）
例题：2021(1)-1.吹填工程施工时，适宜采用顺流施工法的船型是（ ）。
A.抓斗船 B.链斗船
C.铲斗船 D.绞吸船
答案：A
解析：②吹填工程施工其他船型应采用<逆流>施工法。
例外：③抓斗船（吹填工作时）采用<顺流>施工法。
4.施工方法[注：天一文化专有版权，未经许可不可转发或复印传播]
1）下列情况下，疏浚工程应（分段施工）：(5种情况)
2）下列情况下，疏浚工程应（分条施工）：(4种情况)
3）下列情况下，疏浚工程应（分层施工）：(6种情况)
4.施工方法 1）分段施工
下列情况下，疏浚工程应<分段施工>
（1）疏浚区长度大于绞吸挖泥船水下管线的有效伸展长度或大于链斗、抓斗挖泥船拋一次主锚缆可能挖泥的长
度。
（2）挖槽尺度规格不一或工期要求不同。
（3）挖槽转向曲线段需分成若干直线段进行施工。
（4）<纵断面>上土层厚薄悬殊或土质出现较大变化。
（5）受航行或水工建筑物等干扰因素制约。（其他）
（长驱直入，厚薄悬殊，三不同）（两岸猿声啼不住）
4.施工方法 2）分条施工
下列情况下，疏浚工程应<分条施工>：
（1）疏浚区宽度大于挖泥船一次最大挖宽。（宽）
（2）疏浚区<横断面>土层厚薄悬殊。（厚薄悬殊）
（3）挖槽横断面为复合式。（不同）
（4）应急排洪、通水、通航工程。（急）
分条施工时，应按照“远土近调、近土远调”的原则，依次由远到近或由近到远分条开挖。（会计，厚薄悬
殊，一不同）
（轻舟已过万重山）[注：天一文化专有版权，未经许可不可转发或复印传播]
4.施工方法 3）分层施工（2022(1)案例）
（1）疏浚区泥层厚度大于挖泥船一次可能疏挖的厚度。
（2）疏浚区内存在水上开挖土方。（不同）
（3）工程对边坡质量要求较高或为复式边坡。（不同）
（4）疏浚区垂直方向土质变化较大，需更换挖泥机具或对不同土质存放有不同要求。（不同）
（5）合同要求分期达到设计深度。（深）
（6）紧急的疏洪、引水工程。（急）
（深深急，三不同）（升升级，三不同）
分层施工应遵循“上层厚、下层薄”的原则。
例题（模拟题）：下列（ ）情况，疏浚工程应分条施工。
A.疏浚区宽度大于挖泥船一次最大挖宽
B.疏浚区横断面土层厚薄悬殊
C.挖槽横断面为复合式
D.应急排洪、通水、通航工程
E.合同要求分期达到设计深度
答案：ABCD
解析：下列情况下，疏浚工程应<分条施工>：（1）疏浚区宽度大于挖泥船一次最大挖宽。（2）疏浚区<横断
面>土层厚薄悬殊。（3）挖槽横断面为复合式。（4）应急排洪、通水、通航工程。
5.工程量计算 ➊疏浚工程量
如以水下方计算工程量，<设计工程量>应为：①设计断面方量、②计算超宽、③计算超深工程量<之和>，并应
分别列出。（2019(gh)案例）
疏浚工程包括不包括：（教材，P133+446，完全矛盾）
神<比>马良：买空调，<工人>要干的活=空调+运输+安装；
<业主>付了5K元，<业主>不要再付<运输+安装>的费用了。[注：天一文化专有版权，未经许可不可转发或复印传播]
例题：2019(gh)2.1~2.2（前瞻性及相关性）
背景：某沿海港口15万t级内航道疏浚工程，设计挖槽长度为5.5km、底宽为220m、底标高为－16.0m（理论
深度基准面，下同）、设计边坡坡比为1∶5，内航道浚前平均标高为－10.8m。本工程选用<大型>绞吸挖泥船配
接力泵船将疏浚土吹填到港区后方吹填区，平均吹距为6.5km，疏浚土质自上而下分别为淤泥、淤泥质黏土和黏
土。
问题：1.疏浚工程采用实测下方进行土方计量时，应分别计算哪些工程量？
问题：2.本工程计算超宽值和计算超深值各为多少？绘制本工程疏浚工程量计算断面示意图，并标注出相应的
参数。
答案：
1.疏浚计量时，计算设计断面工程量、计算超深与设计超宽工程量、根据自然条件与施工工期计入的施工期回
淤工程量。
2.➊本工程选用<大型>绞吸挖泥船，其挖泥产量已高达5000m³/h以上，超深值为0.4m，超宽值为4.0m。
➋本工程疏浚工程量计算断面示意图，如图4所示。[注：天一文化专有版权，未经许可不可转发或复印传播]
5.工程量计算 ➋吹填工程量
吹填工程量按吹填土方量计算时，<总工程量>应为①设计吹填方量、②设计允许超填方量、③地基沉降量<之
和>。
超填厚度不应大于0.2m，吹填土流失量也应计算并列出；按取土量计算工程量时，吹填工程量应疏浚工程的规
定执行。
讲点道<李>：疏浚工程和吹填工程，为什么Δ不一样？
5.工程量计算 ➊疏浚工程量
疏浚工程量：①设计断面方量、②计算超宽（ΔB）、③计算超深（ΔH）工程量。（因为疏浚工作有图纸）
5.工程量计算 ➋吹填工程量
吹填工程量：①设计吹填方量（V1）、②设计允许超填方量（ΔV1）、③地基沉降量（ΔV2）。（因为吹填工
作有图纸）
小结：一<页>看尽长安花
1.施工准备【模】
2.施工放样及施工标志【新】
3.辅助工程施工【新】
4.施工方法【➊21抓斗】【案例】【➊22分层、原则】
5.工程量计算【模】
6.以前与疏浚有关的分类【➊06疏浚方法、07绞、16耙】
5.2.2 水下工程施工质量控制
考情分析：
单选题：2021(1)，2024(1)；
多选题：2013(1)；
案例题：无。
一、二建教材重复程度：0%。
教材内容：
1.疏浚断面控制
2.欠挖与回淤控制
3.其他要求[注：天一文化专有版权，未经许可不可转发或复印传播]
1.疏浚断面控制
（1）（横）断面中心线偏移<不应大于>1.0m（2024(1)考点）。
例题：2024(1)-17.河道水下疏浚工程施工，断面中心线偏移不应大于（ ）。
A.1.0m
B.2.0m
C.3.0m
D.5.0m
答案：A
解析：断面中心线偏移不应大于1.0m。
（2）
➊应以<横断面>为主检验测量，必要时进行<纵断面>测量。
➋横断面测量间距应与原始地形测量相一致，纵断面测量间距视河道宽度及工程重要性确定，可取横断面间距
的1~2倍。
➌纵、横断面<边坡处>测点间距宜为2~5m，槽底范围内宜为5~10m。（记忆， 点点范围：2×5＝10m）
➍监理单位复核检验测量点数：平行检测，5%；跟踪检测，10%。
（3）可以多挖：断面开挖<宽度和深度>应符合设计要求，断面每边允许超宽值和测点允许超深值应符合《规
范》要求。[注：天一文化专有版权，未经许可不可转发或复印传播]
（4）正负抵消：水下断面边坡按<台阶形>开挖时，<超欠比>应控制在1.0〜1.5。
（超欠比：以设计开挖轮廓线为基准，实际开挖的断面在基准线以外的部分称为超挖，在基准线以内的部分称
为欠挖。）
补充：超欠比
2.欠挖与回淤控制
（1）少挖过分了
局部<欠挖>如超出下列规定时，应进行<返工>处理：
①欠挖厚度小于设计水深的5%，且不大于0.3m（≤0.3m）。
②横向浅埂长度小于设计底宽的5%，且不大于2.0m（≤2m）。
③纵向浅埂长度小于2.5m（≤2.5m）。
④一处超挖面积不大于5.0m2（≤5.0m2）。
这段话，太“南”理解了，其实就是负负得正。
（埂面积，横二竖二是个“井”，2m×2.5m＝5m2）
（2）对冲刷或回淤比较严重，难以满足上述控制指标的疏浚工程，应根据具体情况按合同规定的质量标准执
行。
略...///
例题：2013(1)-25（改编）.关于疏浚工程断面质量控制标准的说法，正确的有（ ）。
A.横断面中心线偏移不得大于1.5m
B.水下横断面边坡按台阶形开挖时，允许下超上欠，超欠比应控制在1～1.5
C.局部欠挖部位的欠挖厚度小于设计水深的5%，且不大于30cm
D.横向浅埂长度小于设计底宽的5%，且不大于2.0m
E.纵、横断面边坡处测点间距宜为2〜5m，槽底范围内宜为5~10m
答案：CDE
解析：
A选项中，横断面中心线偏移不得大于（1m ）；
B选项中，水下断面边坡按<台阶形>开挖时，（不允许）下超上欠，<超欠比>应控制在1.0〜1.5。
3.其他要求
（1）（2）（3），略...///
3.其他要求 （4）几个时间
➊监理审查复核，<14日内>完成单元工程施工质量评定。
➋如委托有资质的第三方检测单位，在工程完工后<7日内>对完工工程进行抽样检测。[注：天一文化专有版权，未经许可不可转发或复印传播]
➌项目法人提出验收申请，验收主持单位应在工程完工<14日内>及时组织验收。
➍项目法人应与施工单位在<30个工作日>内专人负责工程的交接工作。（2021(1)考点）
（TOP不记忆：数人头）
例题：2021(1)-10.疏浚工程完工验收后，项目法人与施工单位完成工程交接工作的时间应控制在（ ）个工作
日内。
A.7 B.14
C.30 D.60
答案：C
解析：工程完工验收后<交接时间>
项目法人应与施工单位在30个工作日内专人负责工程的交接工作，交接过程应有完整的文字记录，双方交接负
责人签字。
小结：一<页>看尽长安花
1.疏浚断面控制【➊13<综Ⓐ中心线、Ⓑ超欠比、Ⓔ测点距离>、24中心线】
2.欠挖与回淤控制【➊13<综Ⓒ欠挖深度、Ⓓ横埂>】
3.其他要求（时间）【➊21时间】
