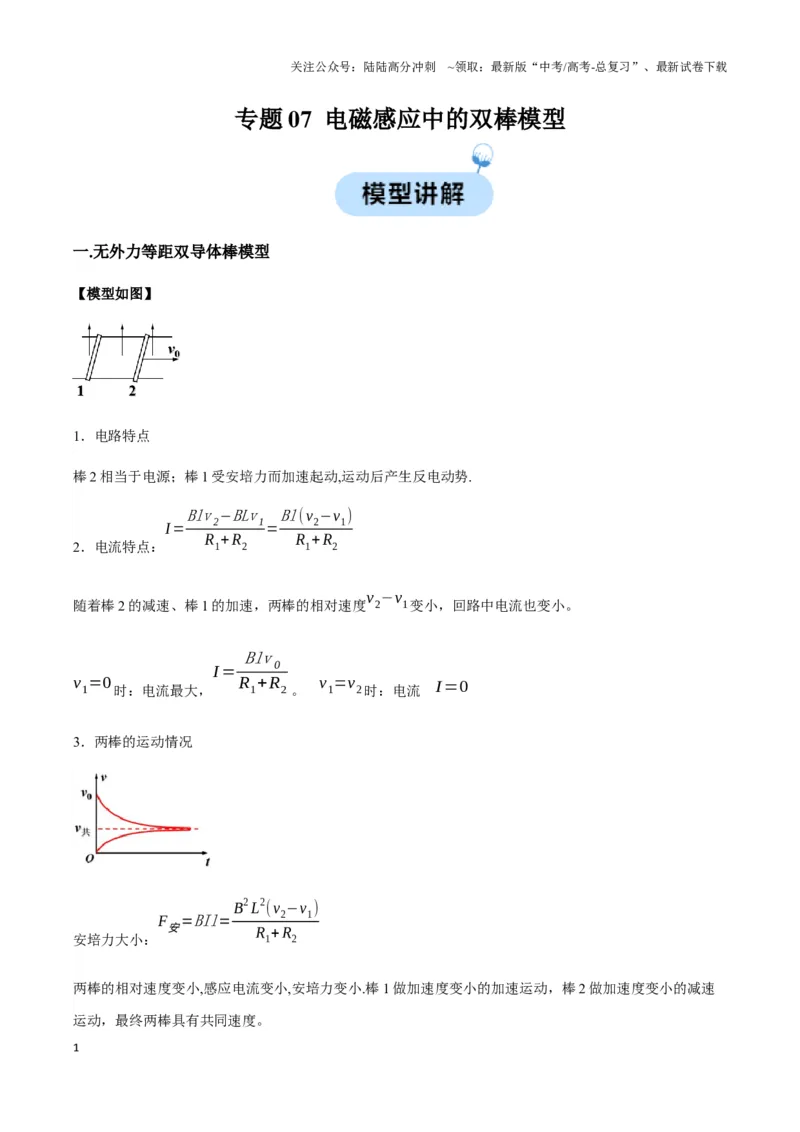

专题07 电磁感应中的双棒模型
一.无外力等距双导体棒模型
【模型如图】
1．电路特点
棒2 相当于电源；棒1 受安培力而加速起动,运动后产生反电动势.
2．电流特点：
I=
Blv 2−BLv 1
R1+R2
=
Bl(v2−v1)
R1+R2
随着棒2 的减速、棒1 的加速，两棒的相对速度v2−v1变小，回路中电流也变小。
v1=0 时：电流最大，
I= Blv 0
R1+R2 。 v1=v2时：电流 I=0
3．两棒的运动情况
安培力大小：
F安=BIl=
B2 L2(v2−v1)
R1+R2
两棒的相对速度变小,感应电流变小,安培力变小.棒1 做加速度变小的加速运动，棒2 做加速度变小的减速
运动，最终两棒具有共同速度。
1
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

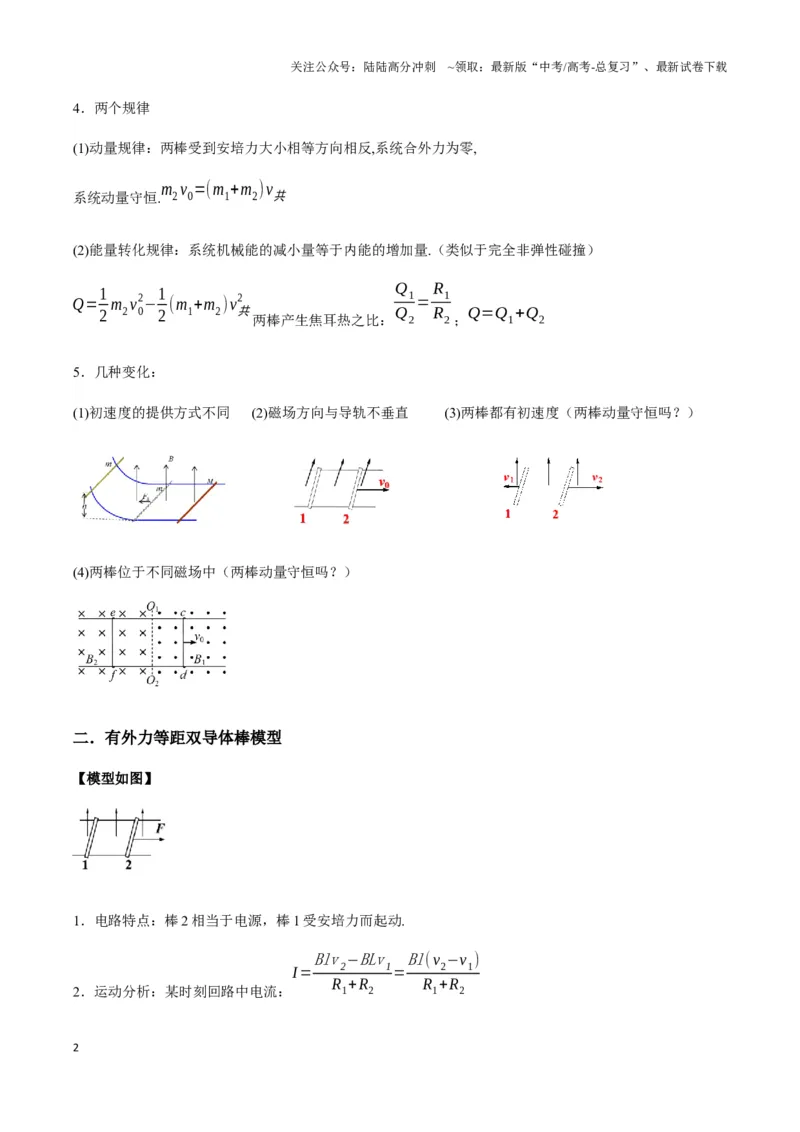

4．两个规律
(1)动量规律：两棒受到安培力大小相等方向相反,系统合外力为零,
系统动量守恒.m2v0=(m1+m2)v共
(2)能量转化规律：系统机械能的减小量等于内能的增加量.（类似于完全非弹性碰撞）
Q=1
2 m2v0
2−1
2 (m1+m2)v共
2
两棒产生焦耳热之比：
Q1
Q2
= R1
R2 ；Q=Q1+Q2
5．几种变化：
(1)初速度的提供方式不同 (2)磁场方向与导轨不垂直 (3)两棒都有初速度（两棒动量守恒吗？）
(4)两棒位于不同磁场中（两棒动量守恒吗？）
二．有外力等距双导体棒模型
【模型如图】
1．电路特点：棒2 相当于电源，棒1 受安培力而起动.
2．运动分析：某时刻回路中电流：
I=
Blv 2−BLv 1
R1+R2
=
Bl(v2−v1)
R1+R2
2
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
安培力大小：F安=BIL 。棒1：
a1=
F安
m1 棒2：
a2=
F−F安
m2
最初阶段，a2>a1, 只要a2>a1,(v2−v1)↑；I ↑；F安↑ ；a1↑；a2↓
当a1=a2时，v2−v1恒定，I 恒定，F安恒定，两棒匀加速

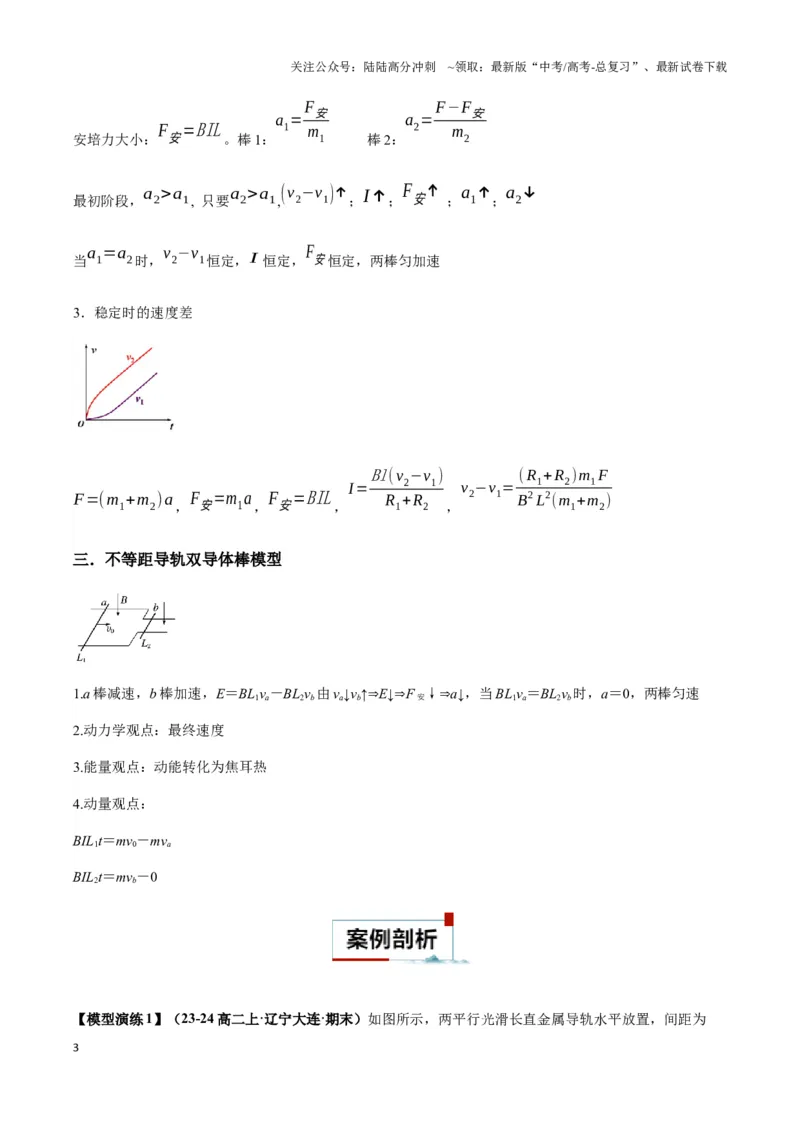

3．稳定时的速度差
F=(m1+m2)a ，F安=m1a，F安=BIL ，
I=
Bl(v2−v1)
R1+R2
，
v2−v1= ( R1+R2)m1 F
B2 L2(m1+m2)
三．不等距导轨双导体棒模型
1.a 棒减速，b 棒加速，E＝BL1va－BL2vb由va↓vb↑⇒E↓⇒F 安↓⇒a↓，当BL1va＝BL2vb时，a＝0，两棒匀速
2.动力学观点：最终速度
3.能量观点：动能转化为焦耳热
4.动量观点：
BIL1t＝mv0－mva
BIL2t＝mvb－0
【模型演练1】（23-24 高二上·辽宁大连·期末）如图所示，两平行光滑长直金属导轨水平放置，间距为
3
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

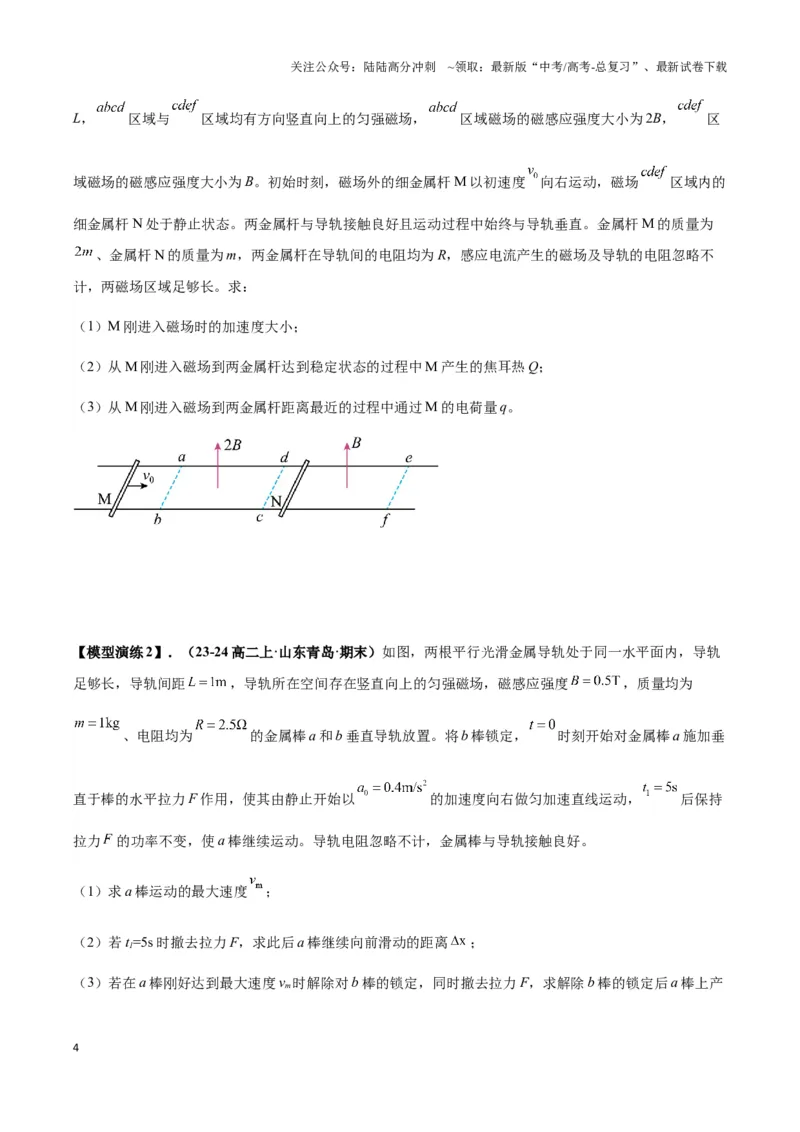

L，
区域与
区域均有方向竖直向上的匀强磁场，
区域磁场的磁感应强度大小为2B，
区
域磁场的磁感应强度大小为B。初始时刻，磁场外的细金属杆M 以初速度
向右运动，磁场
区域内的
细金属杆N 处于静止状态。两金属杆与导轨接触良好且运动过程中始终与导轨垂直。金属杆M 的质量为
、金属杆N 的质量为m，两金属杆在导轨间的电阻均为R，感应电流产生的磁场及导轨的电阻忽略不
计，两磁场区域足够长。求：
（1）M 刚进入磁场时的加速度大小；
（2）从M 刚进入磁场到两金属杆达到稳定状态的过程中M 产生的焦耳热Q；
（3）从M 刚进入磁场到两金属杆距离最近的过程中通过M 的电荷量q。
【模型演练2】．（23-24 高二上·山东青岛·期末）如图，两根平行光滑金属导轨处于同一水平面内，导轨
足够长，导轨间距
，导轨所在空间存在竖直向上的匀强磁场，磁感应强度
，质量均为
、电阻均为
的金属棒a 和b 垂直导轨放置。将b 棒锁定，
时刻开始对金属棒a 施加垂
直于棒的水平拉力F 作用，使其由静止开始以
的加速度向右做匀加速直线运动，
后保持
拉力
的功率不变，使a 棒继续运动。导轨电阻忽略不计，金属棒与导轨接触良好。
（1）求a 棒运动的最大速度
；
（2）若t1=5s 时撤去拉力F，求此后a 棒继续向前滑动的距离
；

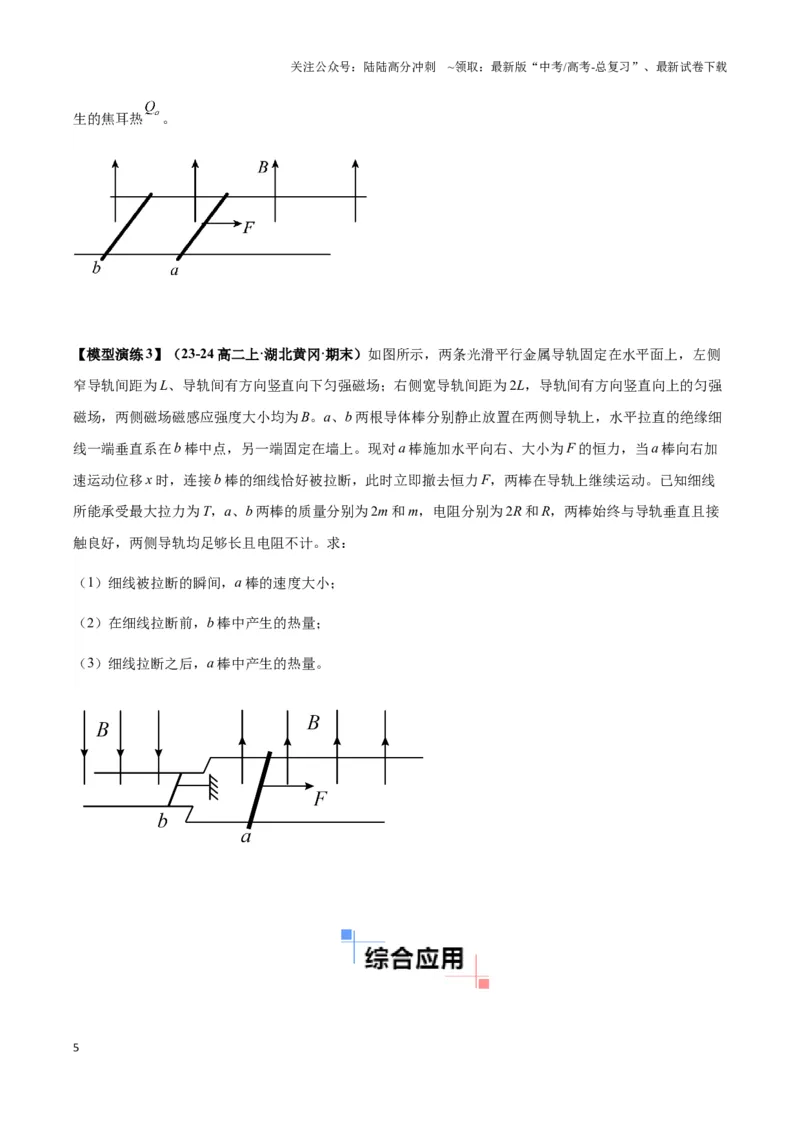

（3）若在a 棒刚好达到最大速度vm时解除对b 棒的锁定，同时撤去拉力F，求解除b 棒的锁定后a 棒上产
4
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
生的焦耳热
。
【模型演练3】（23-24 高二上·湖北黄冈·期末）如图所示，两条光滑平行金属导轨固定在水平面上，左侧
窄导轨间距为L、导轨间有方向竖直向下匀强磁场；右侧宽导轨间距为2L，导轨间有方向竖直向上的匀强
磁场，两侧磁场磁感应强度大小均为B。a、b 两根导体棒分别静止放置在两侧导轨上，水平拉直的绝缘细
线一端垂直系在b 棒中点，另一端固定在墙上。现对a 棒施加水平向右、大小为F 的恒力，当a 棒向右加
速运动位移x 时，连接b 棒的细线恰好被拉断，此时立即撤去恒力F，两棒在导轨上继续运动。已知细线
所能承受最大拉力为T，a、b 两棒的质量分别为2m 和m，电阻分别为2R 和R，两棒始终与导轨垂直且接
触良好，两侧导轨均足够长且电阻不计。求：
（1）细线被拉断的瞬间，a 棒的速度大小；
（2）在细线拉断前，b 棒中产生的热量；
（3）细线拉断之后，a 棒中产生的热量。
5
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
