十六.电压 电阻 16.1 电压 16.1.1 电压
1. 电路和水路有许多相似之处。
与图中抽水机作用相似的电路元件是__________
与图中水轮机作用相似的电路元件是__________
与图中阀门作用相似的电路元件是__________
与图中水管作用相似的电路元件是__________
可以将水流比作__________
可以将水压比作__________
2. 下列关于电压的说法正确的是（ ）
A．电源是提供电压的装置 B．不同的电源提供的电压可能不同
C．要获得电压必须有电流 D．电压是电路中的电流产生的
E．电压的大小是由电流决定的 F．电压是电路中形成电流的原因
G．电路中只要有电压，就一定有电流 H．电路中只要有电流存在，就一定有电压
I．电路中的电流与电压是同时存在的，只要其中一个存在，另外一个也存在
3. 现代人的生活已经离不开电了，为了安全用电，我们对生活中一些“电”常识的了解必不可少。下列有
关常见电压值的表述，错误的是（ ）
A．一节干电池的电压是1.5V B．家庭电路的电压是220V C．手机电池电压是3.7V
D．对人体安全的电压是36V E ．一节铅蓄电池的电压为2V。
---------------------------------------------------------------【答案】------------------------------------------------------------
1. 电源 用电器 开关 导线 电流 电压 2. ABFH 3. D
十六.电压 电阻 16.1 电压 16.1.2 电压表
1. 关于电压表的使用，下列说法正确的是（ ）
A．电压表接入电路时，应使电流从负接线柱流入，从正接线柱流出
B．电压表若有两个测量范围，一般先用小测量范围来“试触”
C．电压表不能将两接线柱直接接到电源的两极上 D．电压表要并联在被测对象的两端
E．电压表不能与被测对象串联 F．被测电压不能超过电压表的测量范围

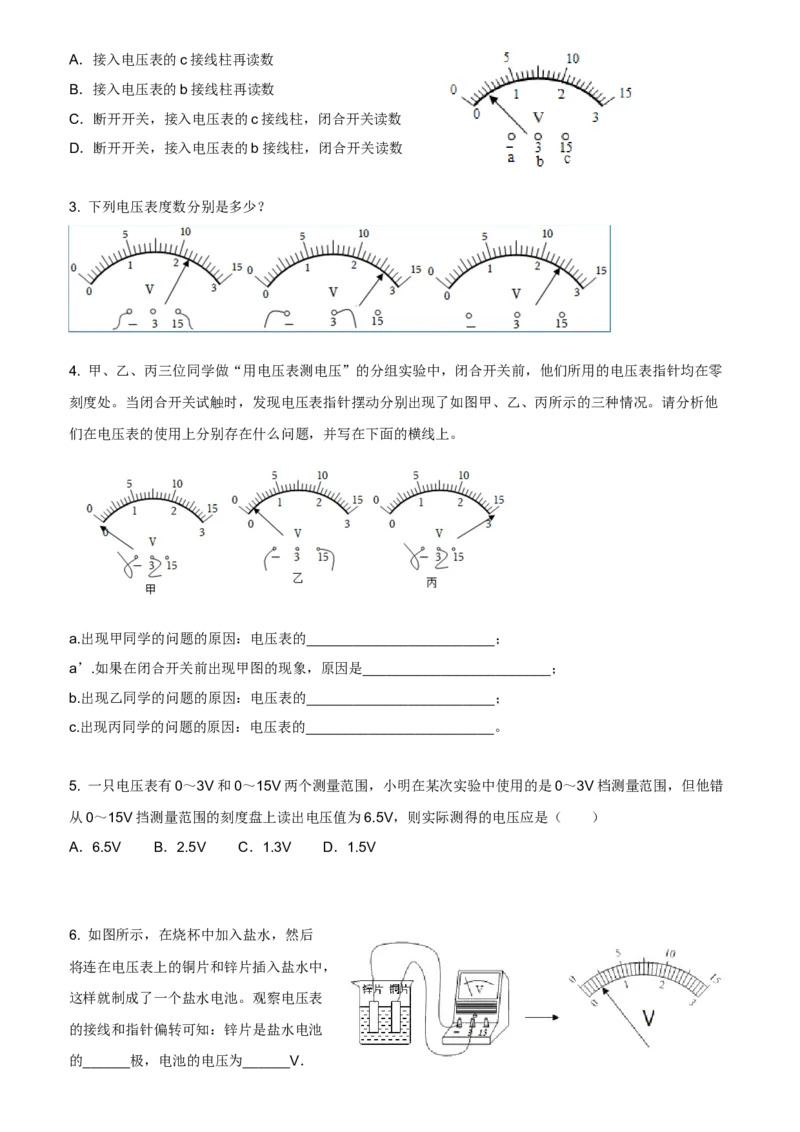

2. 在一次用0～3V和0～15V两个测量范围的电压表测电压时，电压表的“-”接线柱已接入电路，在用0
～15V测量范围试触时，指针位置如图所示，则下一步操作中正确的是（ ）A．接入电压表的c接线柱再读数
B．接入电压表的b接线柱再读数
C．断开开关，接入电压表的c接线柱，闭合开关读数
D．断开开关，接入电压表的b接线柱，闭合开关读数
3. 下列电压表度数分别是多少？
4. 甲、乙、丙三位同学做“用电压表测电压”的分组实验中，闭合开关前，他们所用的电压表指针均在零
刻度处。当闭合开关试触时，发现电压表指针摆动分别出现了如图甲、乙、丙所示的三种情况。请分析他
们在电压表的使用上分别存在什么问题，并写在下面的横线上。
a.出现甲同学的问题的原因：电压表的________________________；
a’.如果在闭合开关前出现甲图的现象，原因是________________________；
b.出现乙同学的问题的原因：电压表的________________________；
c.出现丙同学的问题的原因：电压表的________________________。
5. 一只电压表有0～3V和0～15V两个测量范围，小明在某次实验中使用的是0～3V档测量范围，但他错
从0～15V挡测量范围的刻度盘上读出电压值为6.5V，则实际测得的电压应是（ ）
A．6.5V B．2.5V C．1.3V D．1.5V
6. 如图所示，在烧杯中加入盐水，然后
将连在电压表上的铜片和锌片插入盐水中，
这样就制成了一个盐水电池。观察电压表
的接线和指针偏转可知：锌片是盐水电池
的______极，电池的电压为______V．铜片与电压表之间的导线中，自由电子的运动方向是________________________；盐水中，正电荷不断
地在铜片聚集，负电荷不断地在锌片聚集，盐水中电流的方向是________________________。盐水电池
工作时的能量转化是________________________。

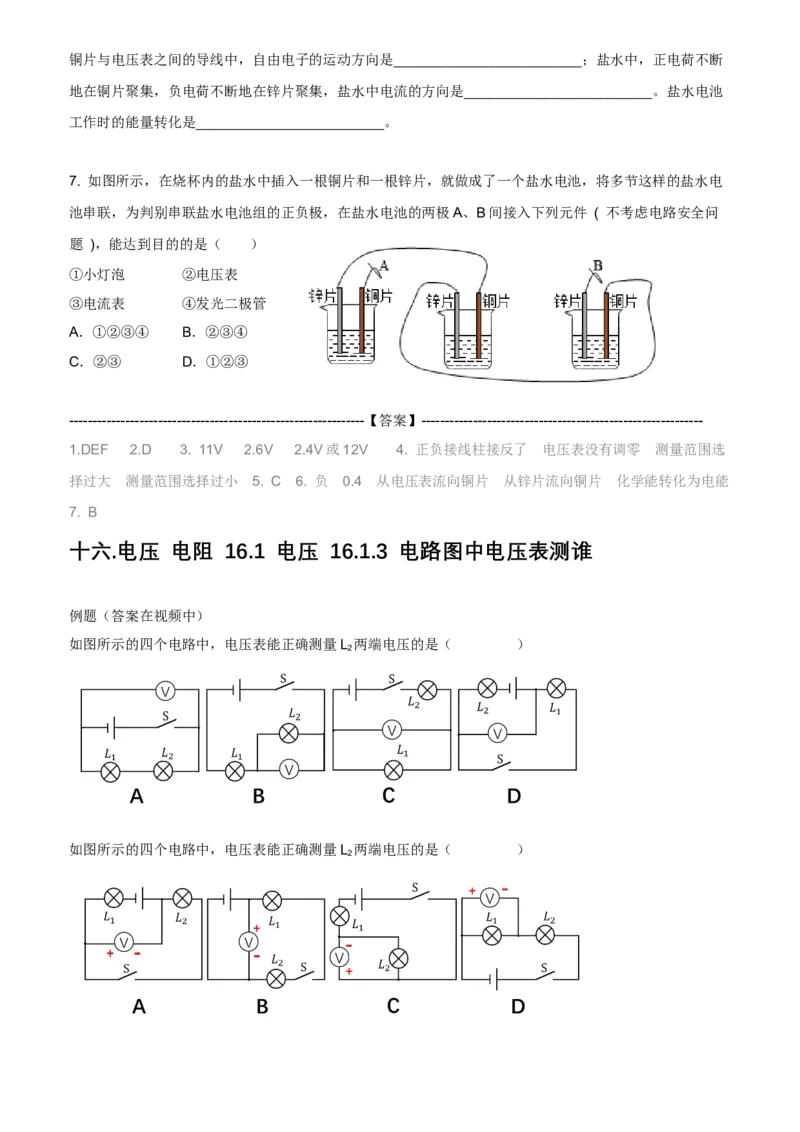

7. 如图所示，在烧杯内的盐水中插入一根铜片和一根锌片，就做成了一个盐水电池，将多节这样的盐水电
池串联，为判别串联盐水电池组的正负极，在盐水电池的两极A、B间接入下列元件 ( 不考虑电路安全问
题 )，能达到目的的是（ ）
①小灯泡 ②电压表
③电流表 ④发光二极管
A．①②③④ B．②③④
C．②③ D．①②③
---------------------------------------------------------------【答案】------------------------------------------------------------
1.DEF 2.D 3. 11V 2.6V 2.4V或12V 4. 正负接线柱接反了 电压表没有调零 测量范围选
择过大 测量范围选择过小 5. C 6. 负 0.4 从电压表流向铜片 从锌片流向铜片 化学能转化为电能
7. B
十六.电压 电阻 16.1 电压 16.1.3 电路图中电压表测谁
例题（答案在视频中）

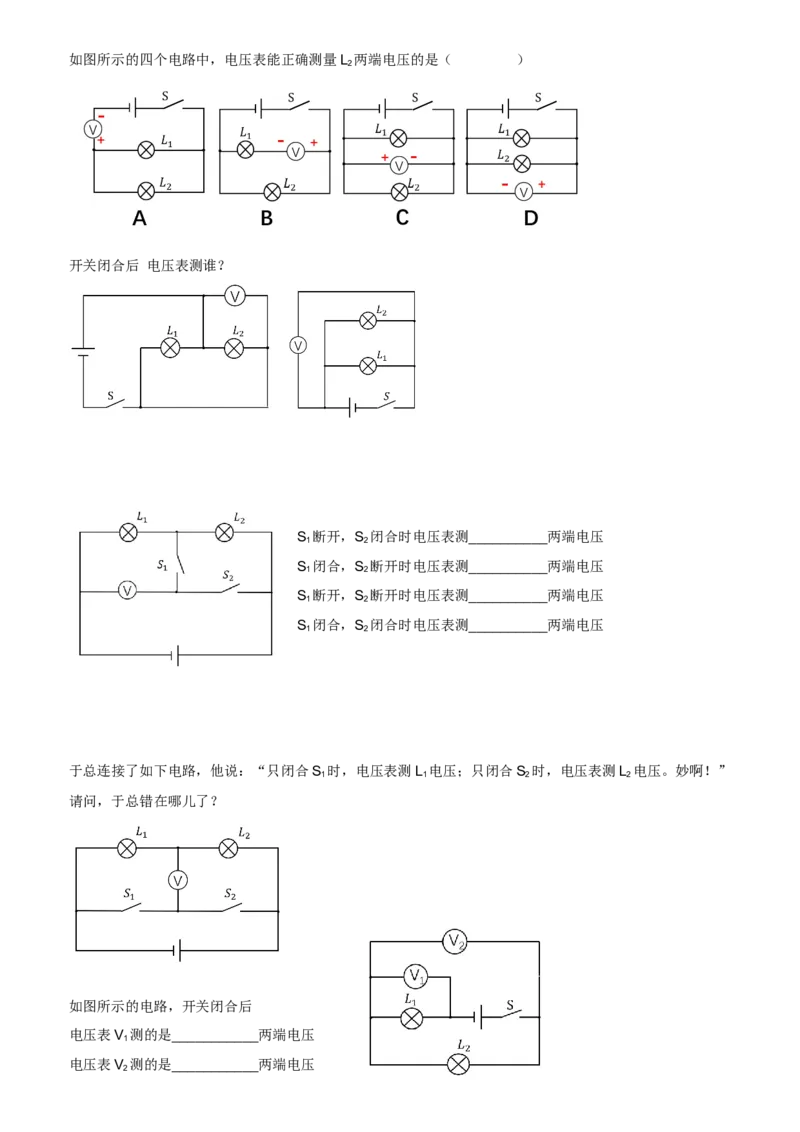

如图所示的四个电路中，电压表能正确测量L 两端电压的是（ ）
2
如图所示的四个电路中，电压表能正确测量L 两端电压的是（ ）
2如图所示的四个电路中，电压表能正确测量L 两端电压的是（ ）
2
开关闭合后 电压表测谁？
S 断开，S 闭合时电压表测__________两端电压
1 2
S 闭合，S 断开时电压表测__________两端电压
1 2
S 断开，S 断开时电压表测__________两端电压
1 2
S 闭合，S 闭合时电压表测__________两端电压
1 2
于总连接了如下电路，他说：“只闭合S 时，电压表测L 电压；只闭合S 时，电压表测L 电压。妙啊！”
1 1 2 2
请问，于总错在哪儿了？

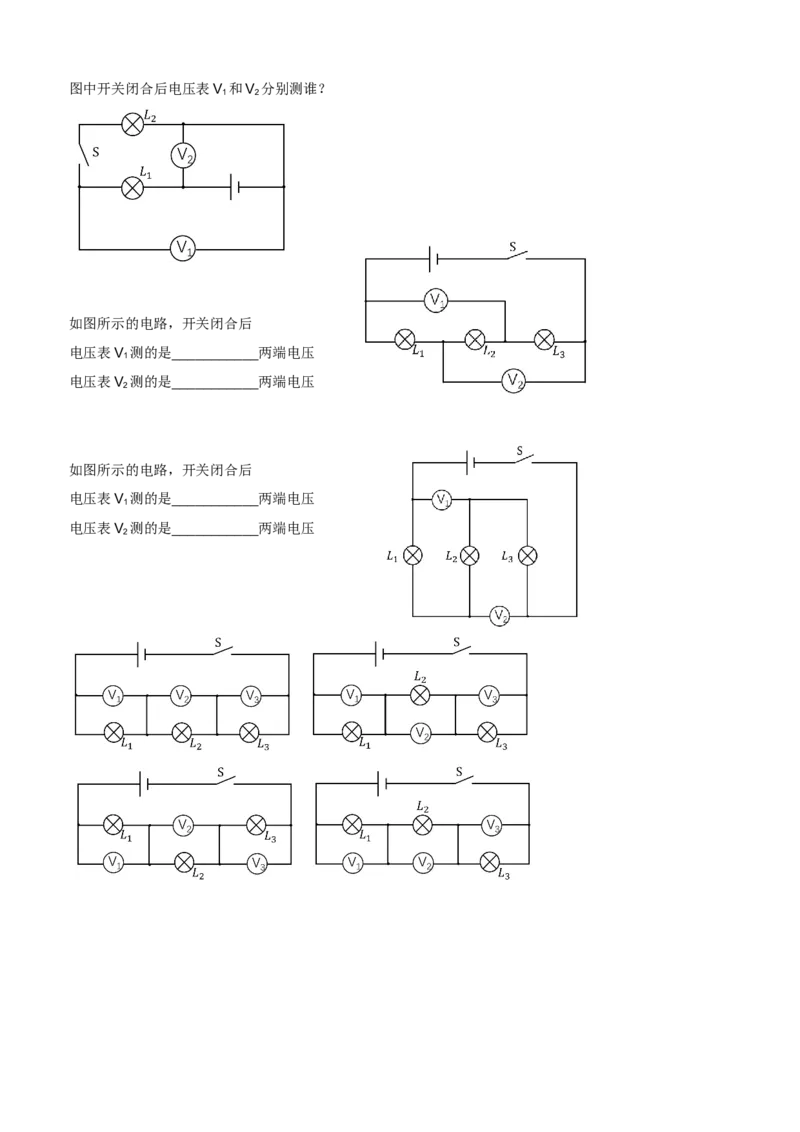

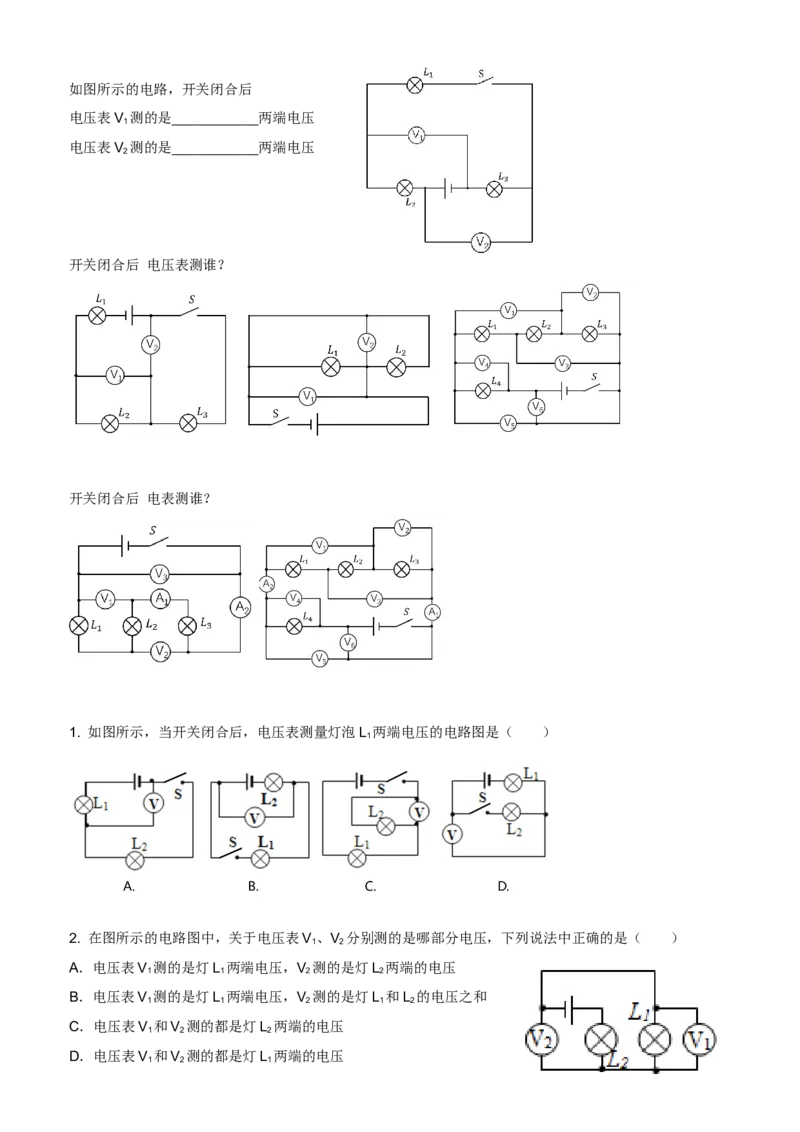

如图所示的电路，开关闭合后
电压表V 测的是___________两端电压
1
电压表V 测的是___________两端电压
2图中开关闭合后电压表V 和V 分别测谁？
1 2
如图所示的电路，开关闭合后
电压表V 测的是___________两端电压
1
电压表V 测的是___________两端电压
2
如图所示的电路，开关闭合后
电压表V 测的是___________两端电压
1
电压表V 测的是___________两端电压
2如图所示的电路，开关闭合后
电压表V 测的是___________两端电压
1
电压表V 测的是___________两端电压
2
开关闭合后 电压表测谁？
开关闭合后 电表测谁？

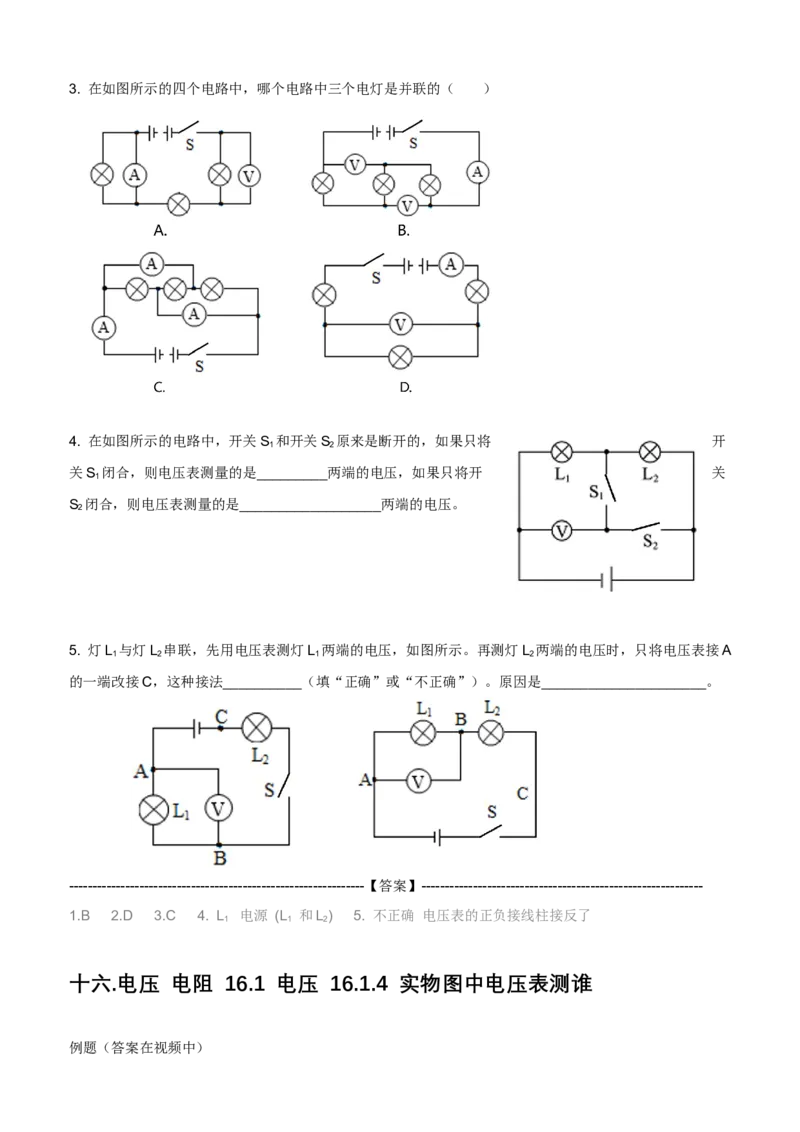

1. 如图所示，当开关闭合后，电压表测量灯泡L 两端电压的电路图是（ ）
1
2. 在图所示的电路图中，关于电压表V 、V 分别测的是哪部分电压，下列说法中正确的是（ ）
1 2
A．电压表V 测的是灯L 两端电压，V 测的是灯L 两端的电压
1 1 2 2
B．电压表V 测的是灯L 两端电压，V 测的是灯L 和L 的电压之和
1 1 2 1 2
C．电压表V 和V 测的都是灯L 两端的电压
1 2 2
D．电压表V 和V 测的都是灯L 两端的电压
1 2 13. 在如图所示的四个电路中，哪个电路中三个电灯是并联的（ ）
4. 在如图所示的电路中，开关S 和开关S 原来是断开的，如果只将 开
1 2
关S 闭合，则电压表测量的是_________两端的电压，如果只将开 关
1
S 闭合，则电压表测量的是__________________两端的电压。
2
5. 灯L 与灯L 串联，先用电压表测灯L 两端的电压，如图所示。再测灯L 两端的电压时，只将电压表接A
1 2 1 2
的一端改接C，这种接法__________（填“正确”或“不正确”）。原因是_____________________。
---------------------------------------------------------------【答案】------------------------------------------------------------
1.B 2.D 3.C 4. L 电源 (L 和L ) 5. 不正确 电压表的正负接线柱接反了
1 1 2
十六.电压 电阻 16.1 电压 16.1.4 实物图中电压表测谁
例题（答案在视频中）电压表测谁

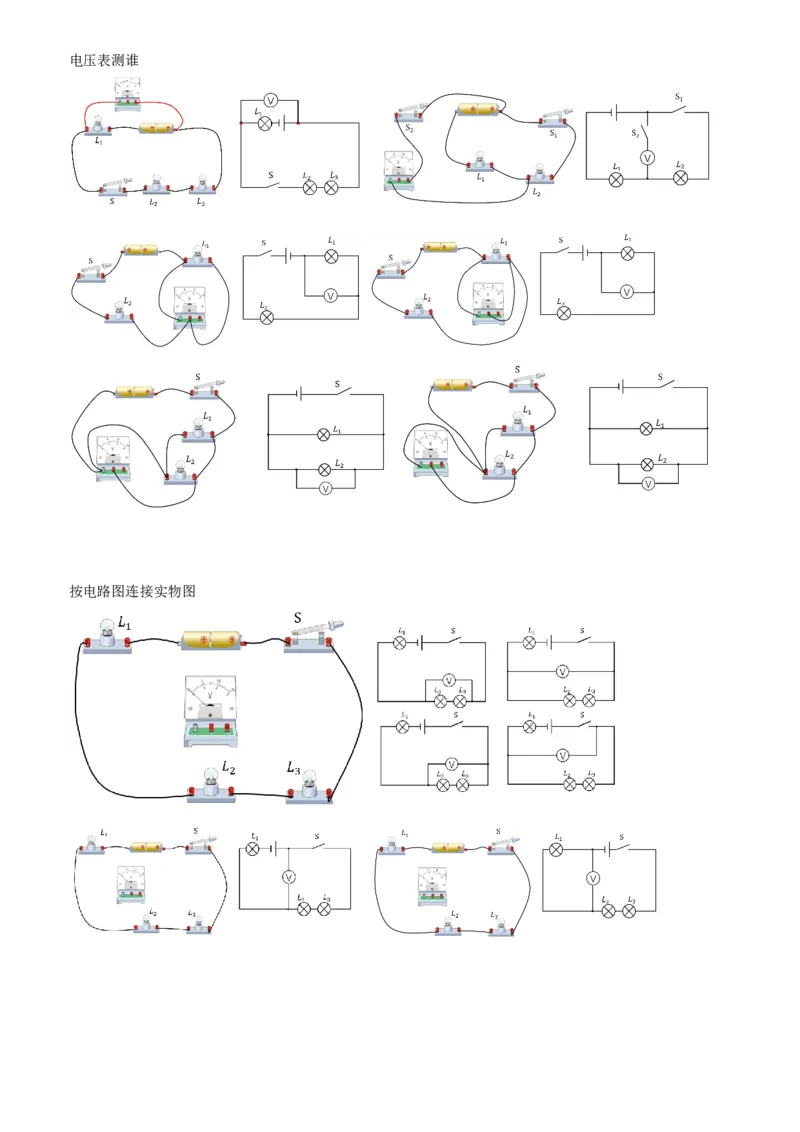

按电路图连接实物图在图中，请用笔画线表示导线来连接实物图，使小灯泡能够发光
并且电压表能够测出灯泡两端的电压（估计为2~3 V )。
如果想测L 两端电压，电压表使用有错误吗？
2
1. 在如图所示的电路中，开关闭合后，电压表测量
（ ）
A．灯L 两端的电压
1
B．灯L 和L 两端的总电压
1 2
C．灯L 和电源两端的电压
2
D．电源两端的电压
2. 电压表测_________两端电压。 3. 电压表测_________两端电压4. 如实物图所示两灯_________联，电压表测__________两端电压。
5. 如实物图所示两灯_________联，电压表测__________两端电压。
6. 根据如图所示的实物连接图，在虚线框中画出相应的电路图。
7. 如图所示实物电路，请用笔画线代替导线按要求完成电路连接。要求：灯L 、L 串联，电压表只测量L
1 2 1
两端的电压，不考虑电压表测量范围的选择，导线不交叉。
8. 如图所示的实物电路，有两根导线尚未连接，用笔画线代替导线将电路连接完整。要求：两灯串联，电压表只测灯L 两端的电压，导线不能交叉，不考虑电压表测量范围的选择。
2
第7题图 第8题图
9. 按图甲的电路图，将图乙的实物用笔画线代替导线连接起来，要求导线不要交叉。（甲图中电压表V 的
1
示数是1.8V，电压表V 的示数是3V）
2
10. 小明利用电压表连接如图所示电路，想要测量L 两端的电压。请你找到图中错误的连线用“×”标注出
1
来，并用笔重新画一根正确连接的导线。
第9题图 第10题图
11. 如图所示电路中，电压表测量的是
________________________两端的电压。若要使电压 表
测量电灯L 两端的电压，只需要将导线_______（选填 1、
1
2、3、4等数字）的右端改接到________（选填a、b、 c、
d等字母）接线柱上即可。
12. 小伟连接两灯并联电路的情况如图所示。当他“试
触”时，发现电压表的指针不动、电流表的指针很快向右 偏
转，两灯都不发光。小敏指出他在电路连接中有错误。若 闭
合开关S，可能造成的后果是
_______________________________；现在请你只改 接
图电路中的一根导线，使电路连接完全正确。（在错接的 导线上画×，然后画出正确的接线位置）
13. 请你仔细观察如图所示实物电路，并在下面两种方案中任选一种方案，使电路成为合理的电路。
（1）在图中只加一根导线，使实物电路成为并联电路。
（2）在图中只改动一根导线的一端，使实物电路成为串联电 路。
要求：在被改动的导线上画“×”，然后画出改动的导线。
14. 小明做实验时，将电路连接成如图所示的情景，若要将导
线M、N与ABCD四个接线柱中任意两个连接，使两灯构成
并联，且开关闭合后电压表指针正常偏转，共有几种接法（ ）
A．两种
B．四种
C．六种
D．八种
15. 灯L 与灯L 串联，先用电压表测灯L 两端的电压，如
1 2 1
图所示。再测灯L 两端的电压时，只将电压表接A的一端
2
改接C，这种接法__________（填“正确”或“不正
确”）。原因是_______________________________。
如果这样接，会造成电压表的指针_________________。
---------------------------------------------------------------【答案】------------------------------------------------------------
1.B 2.灯泡 3.灯泡 4.串 L 5. 并 L 6. 7.
1 1
8. 9. 10.11. L 和L （或电源） 3 b或c 12. 烧坏电源或电流表
1 2
13. 14.B
15.不正确 电压表的正负接线柱接反了 反向偏转
十六.电压 电阻 16.1 电压 16.1.5 填电表的题
1. 如图，L是灯泡，且两灯均正常发光，“〇”处可以连接电流表，电压表测量电路中的电流、电压，以
下说法中正确的是（ ）
A．a为电流表，b为电流表
B．a为电压表，b为电流表
C．a为电流表，b为电压表
D．a为电压表，b为电压表
2. 如图所示，已知两只灯泡L 和L 是并联，a、b表示电压表和电流表，下列说法正确的是（ ）
1 2
A．a是电流表，b是电压表
B．a是电压表，b是电流表
C．b都是电流表
D．b都是电压表
3. 在如图所示电路的“〇”里填上适当的电表符号，要求：闭合开关
S，两灯均能发光，且电表有示数。
4. 如图，L 、L 是灯泡，且两灯均正常发光， “〇”处可以连接电流
1 2
表、电压表测量电路中的电流、电压，以下说 法中正确的是（ ）
A．a为电流表，b为电压表，c为电流表
B．a为电压表，b为电压表，c为电流表C．a为电流表，b为电流表，c为电压表
D．a为电流表，b为电流表，c为电流表
5. 如图所示，在“O”处可以连接电流表或电压表测量电路中的电流、电压，为使L 、L 与L 串联，以下
1 2 3
做法正确的是（ ）
A．a为电流表，b为电压表，c为电流表
B．a为电压表，b为电流表，c为电压表
C．a为电压表，b为电压表，c为电流表
D．a为电流表，b为电流表，c为电压表
6. 在如图的O内，填入电流表或电压表的符号，要求闭合S后，两灯均能发光，电表有示数。
7. 如图所示，当开关S闭合后，要使灯L 、L 并联，甲表是
1 2
___________（选填“电流表”或“电压表”），若甲、乙两个表调换
位置，闭合开关S后，仍能继续发光的灯是___________ 。
8. 如图示电路中有两个小灯，请在图中圆圈内，分别填入电灯、电流表和电压表的符号。要求开关断开时
两灯均不发光；开关闭合时两灯均能发光，且两电表的示数均不为零。
---------------------------------------------------------------【答案】------------------------------------------------------------
1.B 2.B 3. 4.B 5.C 6.7.电压表 L 8.
1
