一文带你理解UML的14种建模工具

01 结构图：描述系统静态结构

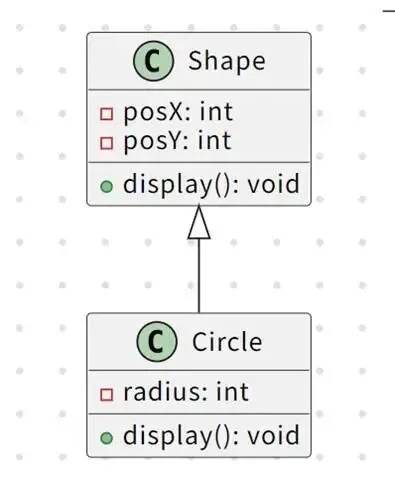

1. 类图

核心概念：面向对象方法的核心建模工具，描述系统中对象的类型及各类静态关系。

核心目的：表示类、接口及其间的静态结构和关系（泛化、实现、关联、聚合、组合、依赖）。UML 版本：UML 1.x

示例1：

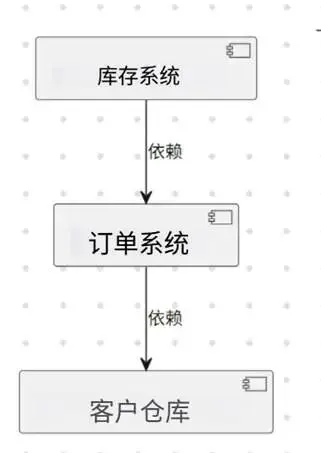

2. 组件图

核心概念：描绘系统中组件提供 / 需要的接口、端口，以及组件间的关系。

核心目的：展示各组件之间的依赖关系，呈现组件层级架构。

UML 版本：UML 1.x（UML2.0 重新定义）

极简图例：

（注：组件旁带○表示提供接口，带⊂表示需要接口）

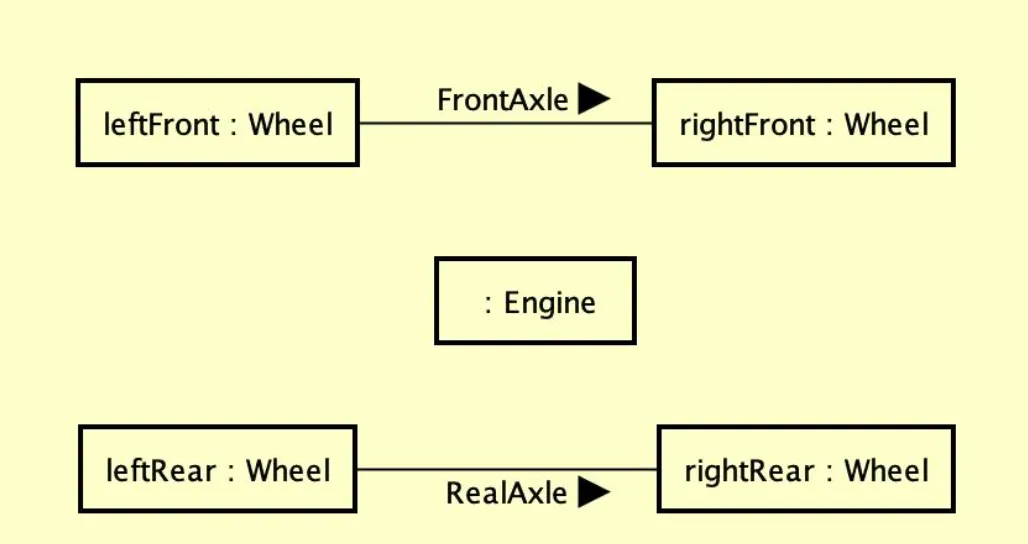

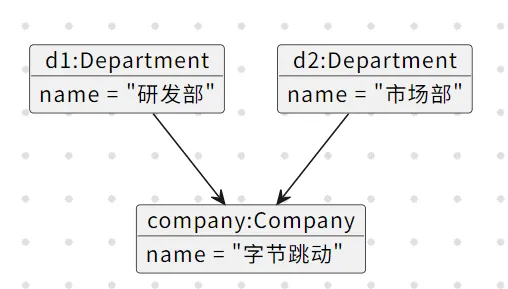

3. 对象图

核心概念：类图的一个实例，是系统在某个时间点详细状态的快照。

核心目的：表示某一时刻多个对象的相互关系，反映系统瞬时状态。

UML 版本：UML 1.x

极简图例：

4. 轮廓图

核心概念：提供通用扩展机制，为特定域和平台定制 UML 模型。

核心目的：在特定领域构建定制化 UML 模型，适配行业 / 平台需求。

UML 版本：UML 2.0

（注：<<stereotype>>为轮廓扩展标记，适配 EJB / 微服务等特定领域）

5. 组合结构图

核心概念：描述 “组合结构”（系统整体 / 部分）的内部结构及元素间关系。

核心目的：展现系统逻辑上的整体与局部组成关系。

UML 版本：UML 2.0

6. 部署图

核心概念：描述系统软件在不同硬件节点上的分布方式。

核心目的：表示软件和硬件的映射关系，明确软硬件部署架构。

UML 版本：UML 1.x

极简图例：

（注：矩形框代表硬件节点，中括号内为部署的软件组件）

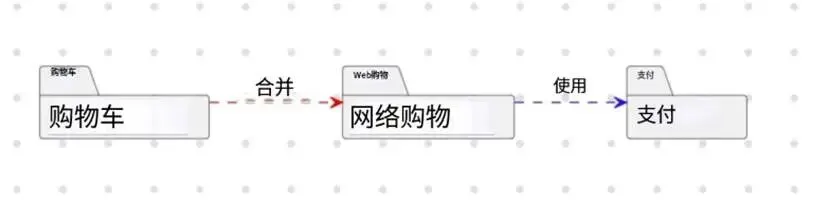

7. 包图

核心概念：描绘系统在包层面的结构设计。

核心目的：表示包之间的依赖 / 引用关系，梳理模块层级。

UML 版本：UML 2.0

（注：常见关系：《Use》使用、《Merge》合并、《Import》公共引入）

02 行为图：描述系统动态行为

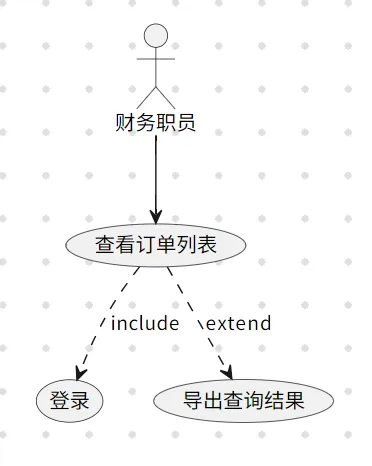

1、用例图

核心概念：由参与者、用例、边界及相互关系构成，描述系统功能的视图。

核心目的：梳理系统功能范围，明确系统与外部参与者的交互。

核心关系：包含（include）、扩展（extend）、泛化

UML 版本：UML 1.x

极简图例：

（注：《include》是必选前置，《extend》是可选扩展）

2、活动图

核心概念：描述具体业务用例的实现流程。

核心目的：表示用例实现的工作流程，展现步骤执行顺序与分支。

UML 版本：UML 1.x

极简图例：

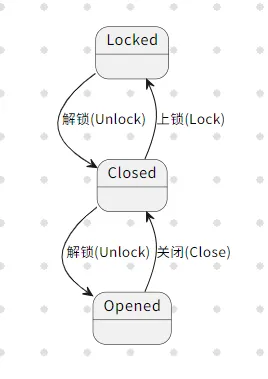

3、状态图

核心概念：对单个对象的行为建模，指明对象生命周期中响应不同事件的执行顺序。

核心目的：表示对象在生命周期中，响应不同事件的状态变化过程。

UML 版本：UML 1.x

极简图例：

（注：矩形框为状态，箭头为事件触发的状态转换）

交互图：描述对象间动态交互，交互图聚焦对象之间的消息传递与协作，细分为序列图、时序图、通讯图、交互概览图，各有侧重适配不同交互建模场景，是日常开发中最常用的 UML 图之一。

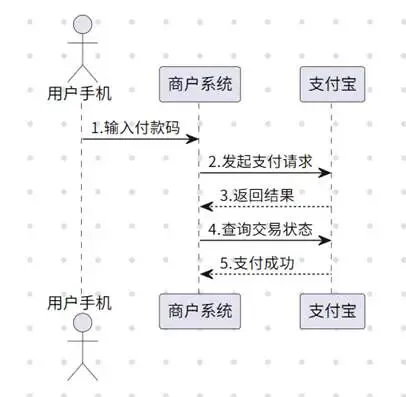

4、 序列图

核心概念：按时间序列展示对象协作过程，描绘用例特定场景中对象的交互方式。

核心目的：通过消息发送的时间顺序，显示多个对象的动态协作。

UML 版本：UML 1.x

|

（注：纵向为时间轴，横向为参与对象，数字为消息顺序）

5. 时序图

核心概念：显示随时间变化，一个 / 多个元素的值 / 状态的更改，支持时控事件的时间约束管理。

核心目的：呈现元素状态 / 值的时间变化视图，适配时间维度的状态建模。

UML 版本：UML 2.0

极简图例（商品库存变化）：

plaintext

时间→0h2h4h6h8h

库存值┼────┼────┼────┼────┼────

1008050300

（折线图：纵轴为元素值/状态，横轴为时间，折线为变化趋势）

（注：核心为时间 – 状态 / 值二维映射，可展示单个 / 多个元素对比）

6. 通讯图

核心概念：描述收发消息的对象的组织关系，强调合作关系而非时间顺序（原UML 1.x 名为协作图，UML2.0 更名）。

核心目的：显示对象的关联关系及消息传递逻辑。UML 版本：UML 1.x

极简图例（线上书店购书）：

（注：矩形框为对象，数字为消息顺序，箭头为消息传递方向，突出对象间关联）

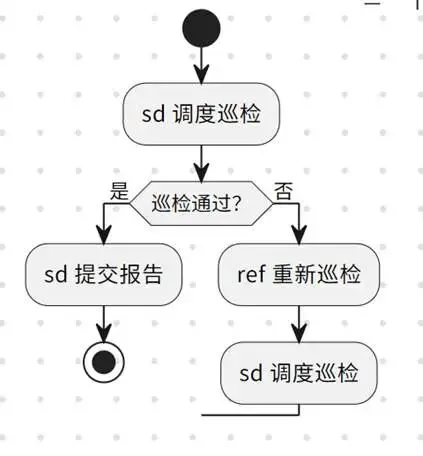

7. 交互概览图

核心概念：与活动图类似，核心区别是其节点为各类交互图

核心目的：为系统交互提供控制流的整体概述，整合多个交互图的执行逻辑。

UML 版本：UML 2.0，图例：

（注：sd = 具体交互图节点，ref = 引用外部交互图，{}= 判断分支，核心是交互图的组合编排）
