15.2 电流和电路九年级物理全一册 电子课本(人教版 2024版)
15.2 电流和电路九年级物理全一册 电子课本（人教版 2024版）

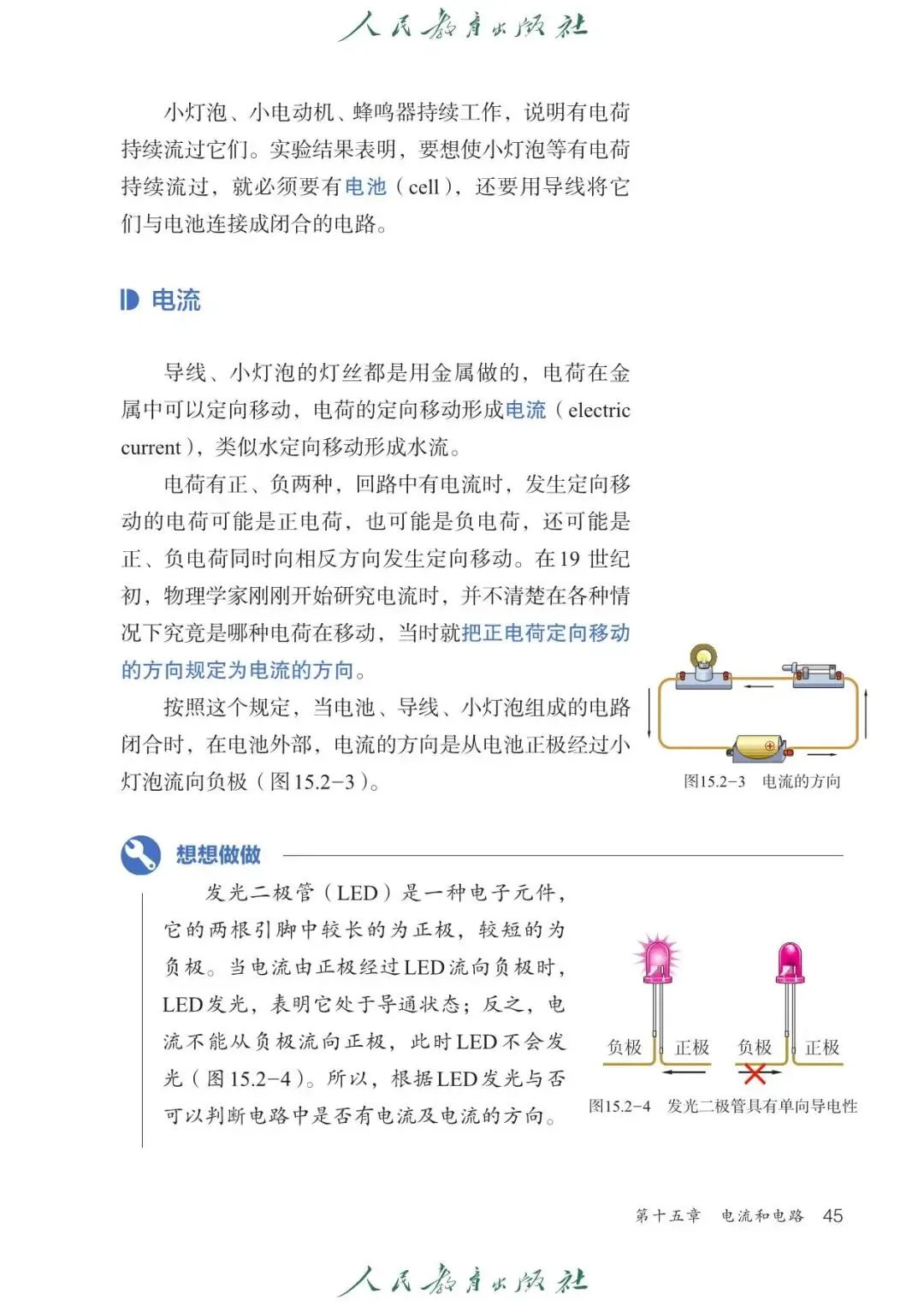

1、电流
|
电流的形成 |
电荷的定向移动形成了电流 |
|
电流的方向 |
（1）物理学中，把正电荷移动的方向规定为电流的方向 |
|
（2）在电源外部，电流是沿着电源正极→开关→用电器→电源负极的方向流动的 |
|
|
（3）正负电荷定向移动都可以形成电流，但负电荷定向移动的方向与电流方向相反 |
|
|
获得持续电流的条件 |
①电路中有电源； ②电路为通路 |
特别提醒：判断电流方向时，要明确以下三点：
（1）发生定向移动的是什么电荷。
（2）此电荷从哪个物体转移到哪个物体上。
（3）如果定向移动的电荷是正电荷，则电流方向与该电荷移动的方向相同；如果定向移动的电荷是负电荷，则电流方向与该电荷移动的方向相反。
2、电流形成的原因
（1）电流是电荷的定向移动形成的；在导体中，大量的自由电荷通常情况下做无规则运动，此时不会形成电流，只有当这些自由电荷发生了定向移动才能形成电流。
（2）形成电流的电荷有：正电荷、负电荷，酸、碱、盐的水溶液中是正、负离子，金属导体中是自由电子，球面显示器中电子枪的电子流等。
特别提醒：电荷必须定向移动才能形成电流，而电荷有两种，正电荷和负电荷；正电荷定向移动可以形成电流，负电荷定向移动可以形成电流，还可以是正、负电荷同时向相反方向定向移动形成电流。

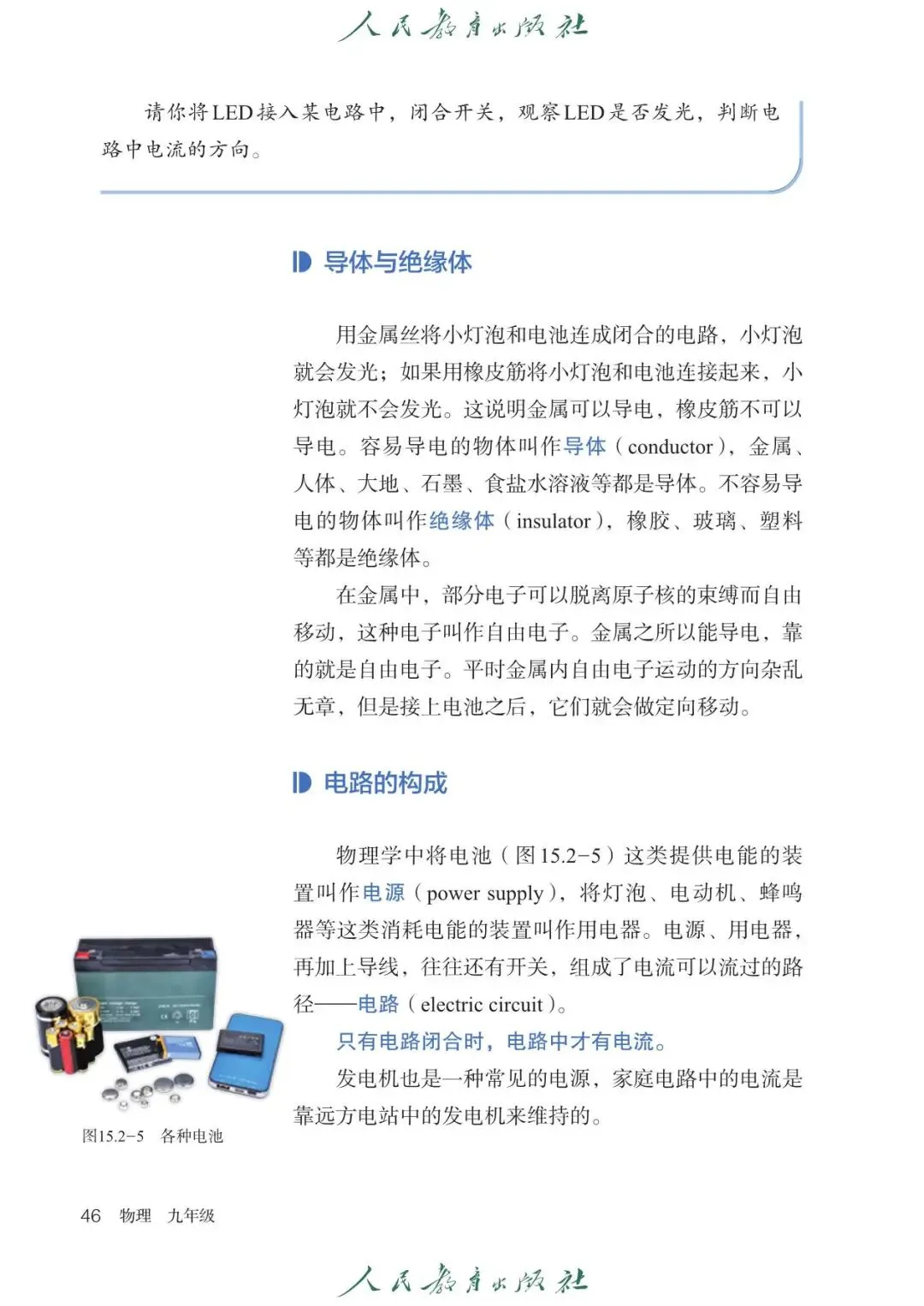

二、导体和绝缘体
1、导体和绝缘体
|
能量形式 |
导体 |
绝缘体 |
|
定义 |
善于导电的物体 |
不善于导电的物体 |
|
特征 |
容易导电 |
不容易导电 |
|
原因 |
有大量的自由电荷 |
只有少量的自由电荷 |
|
常见的材料 |
金属、人体、大地、食盐水溶液、石墨 |
橡胶、塑料、陶瓷、玻璃、食用油 |
2、导体容易导电的原因导体内部有大量的能自由移动的电荷.金属中自由移动的电荷是自由电子，酸、碱、盐的水溶液中自由移动的电荷是正、负离子。
特别提醒
（1）导体与绝缘体并没有绝对的界限，在一定条件下,绝缘体可以变成导体，如干燥的木棒是绝缘体，而潮湿的木棒就变成了导体。
（2）导电与带电的区别：导电过程是自由电荷定向移动的过程，导电体是导体;带电过程是电子得失的过程,能带电的物体可以是导体，也可以是绝缘体,
三、电路的构成
1、电路：电路就是用导线将电源、用电器、开关连接起来组成的电流路径叫电路；一个简单的电路包括电源、用电器、开关、导线四种基本电路元件。
2、电路的组成和各部分的作用：电路由电源、用电器、开关、导线四部分组成，缺少或不完整都会影响电路的正常工作。
|
作用 |
能量分析 |
举例 |
注意事项 |
|
|
电源 |
提供电能，使电路中有持续的电流 |
将其他形式转化为电能 |
干电池、发电机 |
用电器标有“+”的接线柱与电源正极相连，标有“–”的接线柱与电源负极相连 |
|
用电器 |
利用电能工作的装置 |
工作时将电能转化为其他形式能 |
点灯、电炉、电视机、电冰箱等 |
|
|
开关 |
用来接通或断开电路，起控制电路通断作用 |
— |
家中点灯开关、闸刀开关、声控开关、光控开关 |
开关接入电路时应断开 |
|
导线 |
将电源、用电器、开关连接起来，形成电流的通路 |
输送电能 |
电脑的电源线、插座的电线、实验室中的各种导线 |
导线要连接到电路元件接线柱上；不能导线将电源正负极直接连接起来 |
3、电源：提供电能的装置，将其他形式的能转化为电能。（1）干电池：干电池是日常生活中使用最多的直流电源，从手电筒、电动玩具、照相机、计算器到家用电器的遥控器，都需用干电池为它们提供电能。（2）蓄电池：蓄电池也是电池中的一种，它的作用是把有限的电能储存起来，便于在合适的地方使用，如应用于汽车、摩托车、通讯等。能的转化：蓄电池在充电时，电能转化为化学能，放电时化学能又转化为电能。
4、电路中有持续电流的条件
（1）只有电荷的定向移动才能形成电流；正电荷定向移动能形成电流，负电荷定向移动也能形成电流；形成电流的条件：一是有自由电荷，二是有外加电压。
（2）电路中有持续电流的条件是：电路中有电源；电路必须闭合。

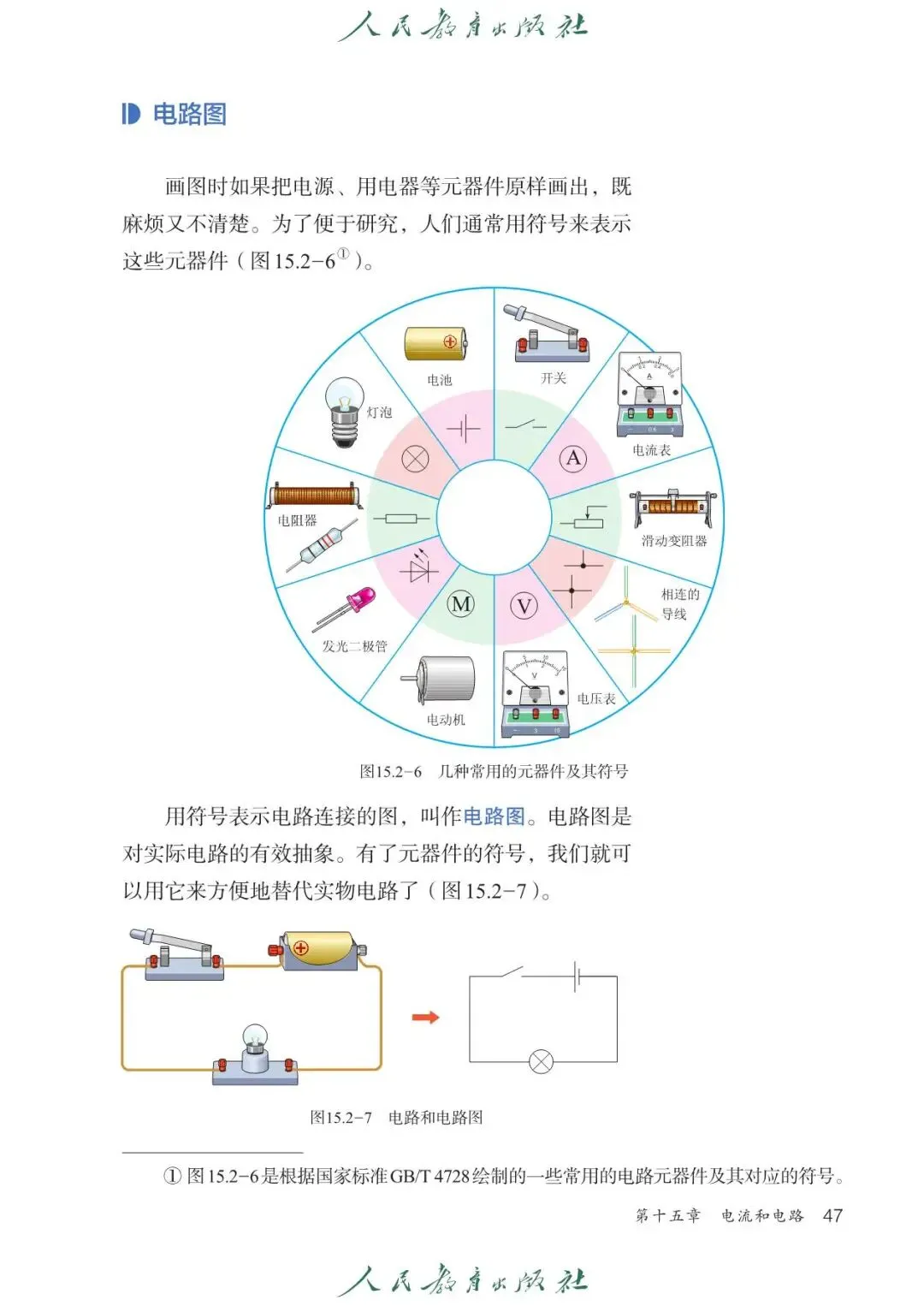

四、电路图
1、电路图：为了便于研究，人们用图形符号表示电路元件；用符号表示电路元件连接的图叫电路图。
2、常见的电路元件符号
3、电路图与实物图:电路图与实物图是不同的。电路图是用规定的符号表示电路连接情况的图；实物图是用实物元件表示电路连接情况的图。
4、画电路图时的注意事项
(1)电路元件符号用统一规定的符号。
(2)连线时应横平竖直，呈方形。
(3)各元件符号不要画在拐角处，且导线尽量避免交叉。
(4)线路要连接到位，中间不能有断点。
(5)电路图中各元件符号的位置必须和实物电路的位置一致。
(6)元件做好标注，如L、S等。
(7)同一电路中涉及多个相同元件，加下标进行区别，如S1、S2等。
(8)画电路图时，一般从电源的正极开始，沿电流的方向依次画出元件符号，并用导线连接起来。
(9)导线交叉相连时要画实心点,实物图中导线不能交叉，电路图中导线可以交叉，但尽量不要交叉。

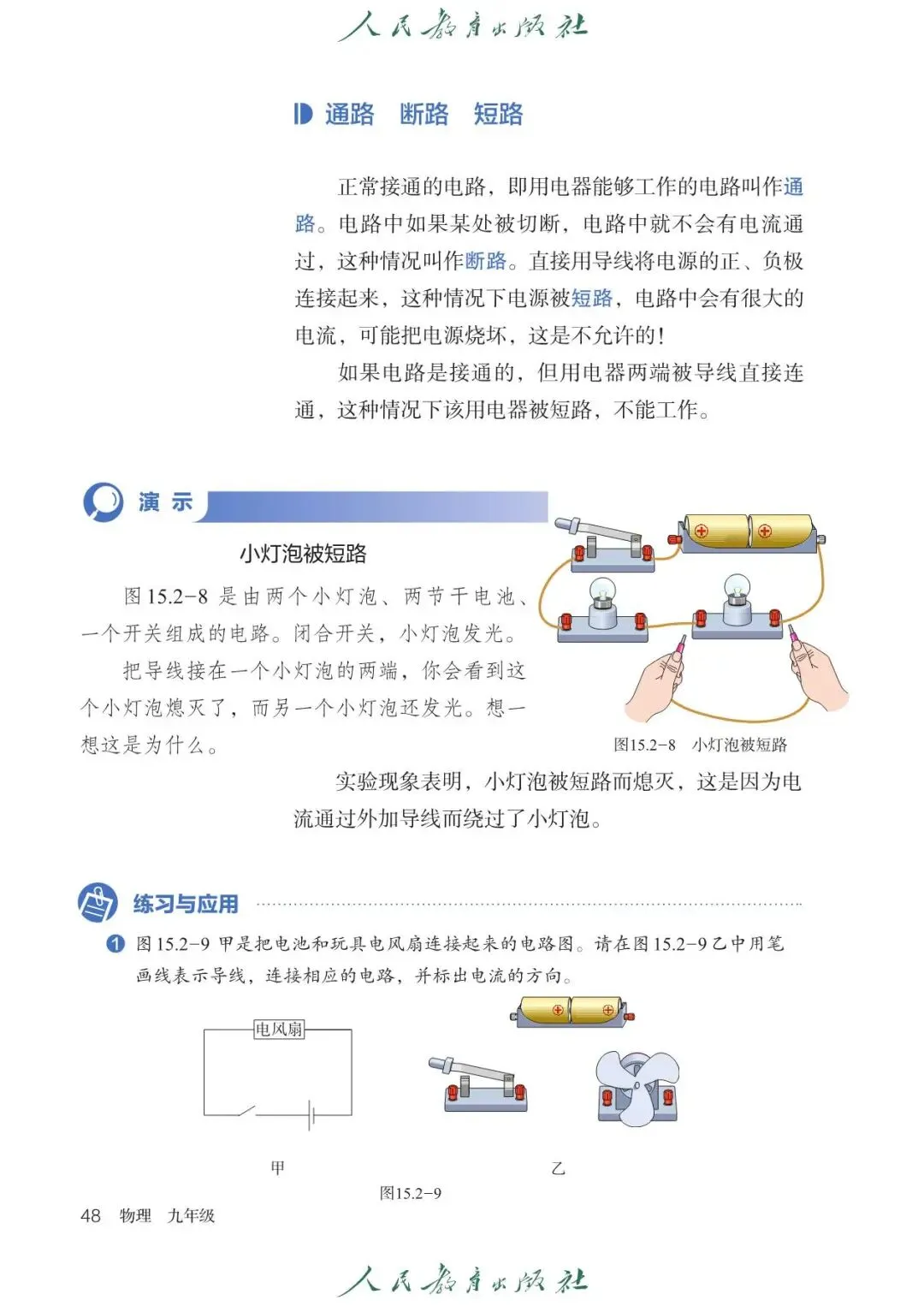

五、电路的三种状态
1、电路的三种状态：通路、断路和短路
|
电路状态 |
定义 |
特点 |
|
通路 |
正常接通的电路，即用电器能够工作的电路 |
电路中有持续电流，用电器工作 |
|
断路 |
某处被切断的电路 |
电路中无电流，用电器不工作 |
|
短路 |
直接用导线将电源的正负极连接起来的电路 |
（1）用电器不工作，电路中有很大的电流，会损坏电源甚至烧坏导线的绝缘层，引发火灾； （2）电源短路时用电器不会被烧坏 |
2、用电器被短接与电源短路的区别与联系
|
用电器被短接 |
电源短路 |
|
|
区别 |
用电器被短接时，用电器中无电流通过，被短接的用电器不工作 |
电源短路时，电源、导线中会产生较大的电流，会烧坏导线和电源 |
|
联系 |
（1）某些情况下，用电器被短接时允许的，但电源短路绝对不允许发生； （2）当电路中只有一个用电器时，，如果该用电器被短接，闭合开关，就一定会造成电源短路 |
3、常见断路、短路的原因
|
电路故障 |
产生原因 |
结果 |
|
断路 |
开关未闭合，导线断裂、接头松脱等 |
电路中无电流，用电器不工作 |
|
短路 |
电源短路：导线不经过用电器直接跟电源两极相连 |
轻则烧坏导线和电源，重则引起火灾 |
特别提醒
（1）电源短路，导线将电源的正、负极连接起来，发生短路，电路中的电流很大，极有可能将电源也烧坏，电源短路是一种有危害的连接方式，在电路的连接中是不允许出现的。（2）局部短路，也叫短接，如图所示，开关闭合，灯泡L1被短路，不亮，灯泡L2亮．局部短路没有危害，只是被短路的用电器不能工作。
