夜雨聆风
香港科技大学 App. Catal. B | 调制剂辅助合成:精准调控多功能Cu-MOF配位结构助力高效电催化CO2还原产CH4
1. 研究背景及意义
电化学二氧化碳还原制备甲烷是一项极具潜力的碳资源化技术。然而，该反应需要经历动力学极其缓慢的八电子质子耦合电子转移过程，且涉及复杂的中间体。铜基金属有机框架（Cu-MOFs）因其易于调节活性位点表观性质而成为极具前景的电催化剂。当前该领域面临的核心科学挑战是，在多功能有机配体（如含氨基官能团）存在的情况下，如何通过有效的合成手段精准控制金属离子与配体之间的配位几何结构，因为常规引入客体配体往往会导致最终电子配位状态的不可预测性。
为了突破这一配位调控瓶颈，本研究提出了一种创新的调制剂辅助合成设计思路。研究人员利用微量的2-甲基咪唑作为结构调制剂，在不改变整体骨架组分的前提下，定向增强了铜离子与氨基对苯二甲酸配体中羧基的配位键合，成功制备了具有独特配位微环境的纳米级Cu-MOF电催化剂。
该研究的重要意义在于，它证明了通过外源调制剂可以在合成阶段精确干预框架材料的结晶动力学与局域配位环境。这种非掺杂的配位工程成功稳定了高活性的低价态铜物种，并大幅降低了界面电荷转移阻抗，为设计兼具高选择性和高活性的复杂多孔配位聚合物电催化剂提供了极具启发性的方法学蓝图。
2. 主要研究结果（重点部分）
2.1 材料设计与合成

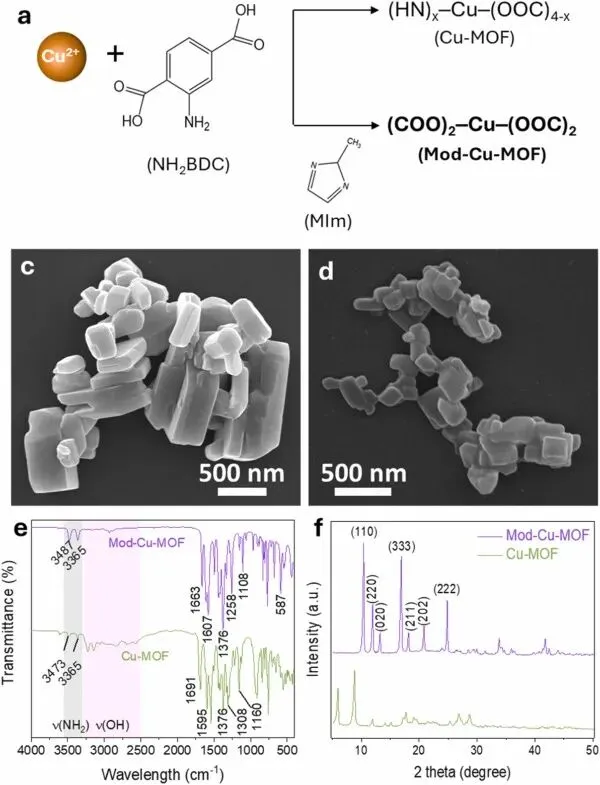

作者采用一锅回流法，在合成常规的氨基对苯二甲酸铜框架（Cu-MOF）的基础上，通过添加2-甲基咪唑作为调制剂合成了Mod-Cu-MOF。与传统合成体系相比，该策略的新颖之处在于，2-甲基咪唑分子并未作为结构单元并入最终的晶格中，而是纯粹作为结构导向剂发挥作用。它有效调控了晶体生长，使材料尺寸从原始的约600纳米大幅减小至约130至200纳米，同时促使铜离子优先且牢固地与羧基发生配位，而非与氨基配位。
2.2 结构与表征亮点

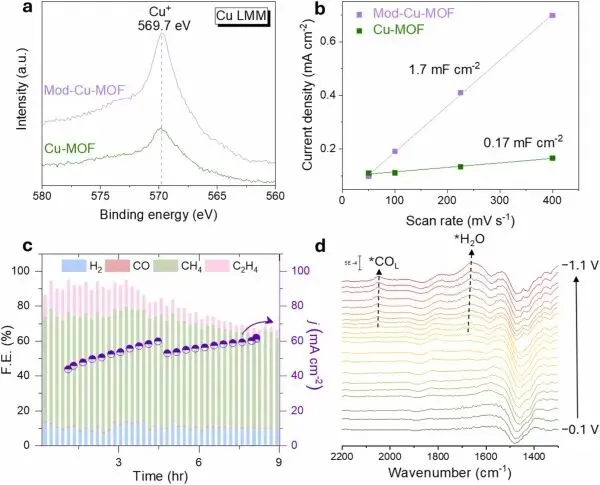

傅里叶变换红外光谱和粉末X射线衍射提供了材料配位重构的关键表征证据。红外光谱在548 cm-1处观察到明显的Cu-O键伸缩振动，且氨基相关的特征峰发生显著偏移，证明调制剂成功引导了铜与羧基的强配位网络。粉末X射线衍射证实Mod-Cu-MOF具有长程有序的极高结晶度，而未调制的材料呈现出宽泛的弱衍射特征。 高分辨率X射线光电子能谱进一步证明了活性位点的电子态演变。表征显示，未调制的Cu-MOF表面绝大部分为+2价铜物种，而在Mod-Cu-MOF表面清晰观察到了Cu+与Cu2+物种的共存。这确凿地证明了结构调制产生的不饱和羧基配位环境能够在施加电化学偏压前就自发稳定催化所需的Cu+活性相。
2.3 核心性能表现

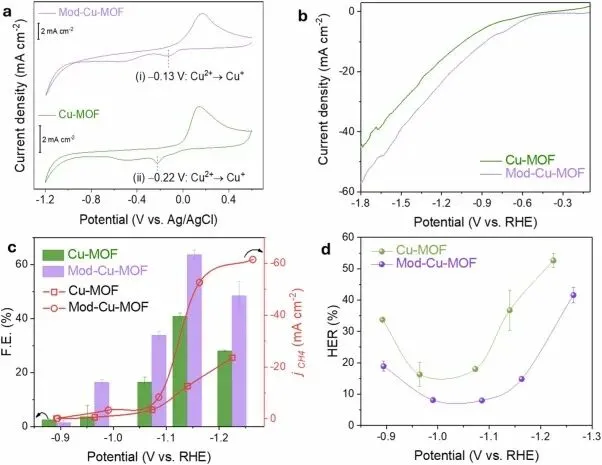

在H型电解池中，Mod-Cu-MOF展现出卓越的二氧化碳还原产甲烷性能。在-1.20 VRHE电位下，其甲烷的法拉第效率达到了63.5%，甲烷的部分电流密度达到-52 mA cm-2。相比之下，未经调制的Cu-MOF在同等条件下的法拉第效率仅为40%，部分电流密度仅为-12 mA cm-2，表明新材料的绝对产率提升了超过4倍。 此外，Mod-Cu-MOF将竞争性的析氢反应副产物显著抑制到了14.8%，远低于原始材料的36.7%。在循环稳定性评估中，该催化剂在55 mA cm-2的平均电流密度下连续运行9小时，甲烷法拉第效率始终保持在50%以上。测试表明，Mod-Cu-MOF的电化学活性面积高达1.7 mF cm-2，是原始材料（0.17 mF cm-2）的10倍。
2.4 机理验证
作者结合电化学阻抗谱和原位衰减全反射傅里叶变换红外光谱深刻揭示了反应机理。电化学阻抗谱直接测试表明，Mod-Cu-MOF的界面电荷转移阻抗从73.2欧姆大幅降低至44.08欧姆，证明电荷传输能力的显著提升。 原位红外光谱捕获到了关键反应中间体的动态演变。在Mod-Cu-MOF表面，线性吸附态一氧化碳（COL）在-0.7 VRHE时即开始出现，而在原始材料上未检测到此信号，这直接实验验证了其具有更快的二氧化碳活化动力学。此外，Mod-Cu-MOF表面吸附态水分子的红外信号明显减弱，并伴随微弱OCH3特征带的出现。基于这些证据，作者合理推断，该配位调制结构有效限制了界面质子供应以抑制析氢反应，同时通过加速一氧化碳的深度加氢，推动了甲烷的高效、定向生成。
3. 研究结论
本研究开创性地利用调制剂辅助合成策略，成功解决了多功能Cu-MOF在合成过程中配位结构难以精确控制的技术难题。该工作不仅证实了利用2-甲基咪唑调节晶体结晶能够有效优化铜-氧配位并原位稳定Cu+活性物种，还深入阐明了这种微观电子结构的重塑如何通过降低电荷转移阻抗和调控界面质子微环境来大幅提升甲烷的选择性与产率。这为未来开发面向复杂电化学界面的高性能、定制化多孔配位聚合物催化剂提供了全新的结构工程视角。
https://doi.org/10.1016/j.apcatb.2026.126751
投稿、会议宣传和商业广告请添加小编微信，自建有2000人+微信群。需要合成COFs安瓿瓶可以扫描下方二维码联系我们。
我们建立了COFs和MOFs的交流群，感兴趣的老师和同学可以添加我微信，我邀请您进群。
