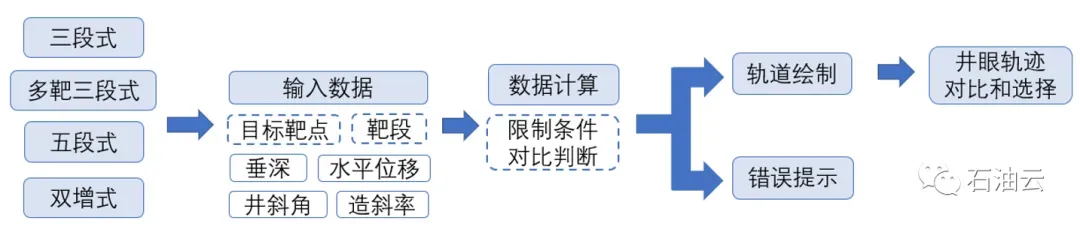

轨道类型包括三段式、多靶三段式、五段式和双增式。可根据用户输入的数据进行井眼轨道的绘制来辅助轨道设计。输入完整轨道数据，通过数学几何关系计算出关键参数，进行限制条件对比，判断是否符合工程要求。在可行条件下进行二维绘图并展示井眼轨道，供对比选择和辅助井眼轨道设计。

1.三段式

当所需的钻达目的位置是以靶点形式存在时（即已知目的坐标的水平位移和垂直深度），可以采用三段式的轨道类型进行设计。三段式是典型的直-增-直形式所组成的轨道，是最简单的轨道形式，工程难度最小，结构安全性能最高。目的靶点、靶段的井斜角有较大的适用范围，当井斜角不断增加时三段式井眼轨道会趋近于水平井的特殊形式，水平井的井斜角会接近90°，在特殊情况或需要下甚至可以超过90°，适用于厚度较小的油气储层和裂缝性油气储层。同时也可作为注水井增加能量，提高产能。但其设计存在一定局限性，绕障能力较差，只能通过一次增斜来规避地下限制条件，并且由于没有稳斜段来进行井斜调整，其目标储层的层顶和层底深度数据，以及工具造斜率等需十分确定。详细使用步骤如下：

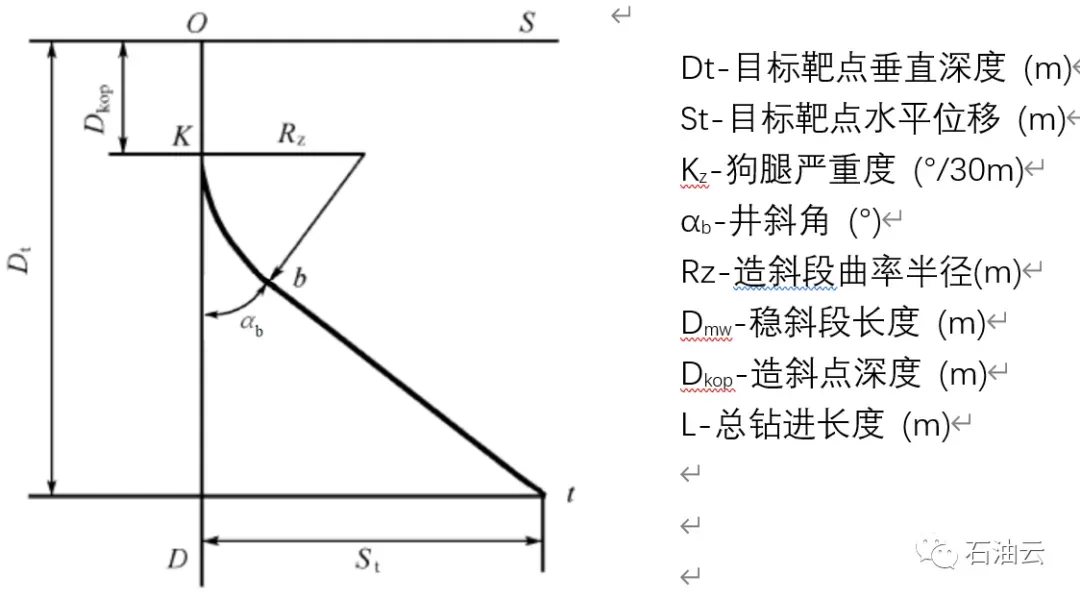

① 数据输入，图形中各参数意义示意图如下

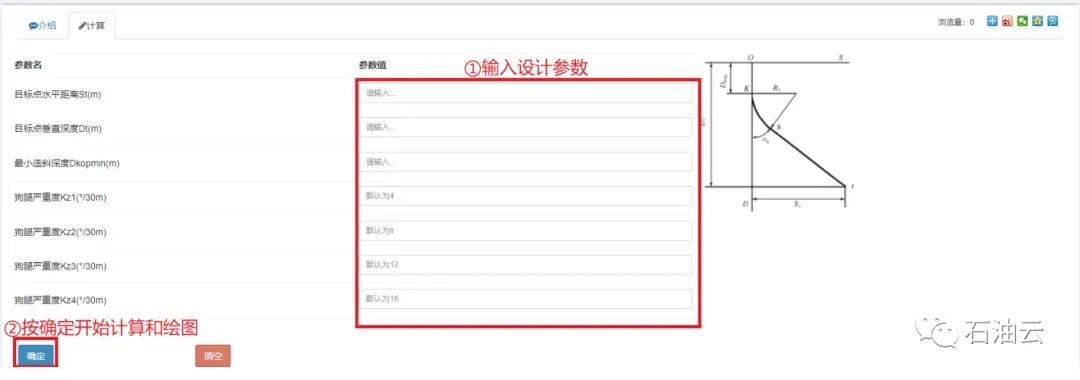

②按确定开始计算与绘图结果，网页中操作方法示意图如下

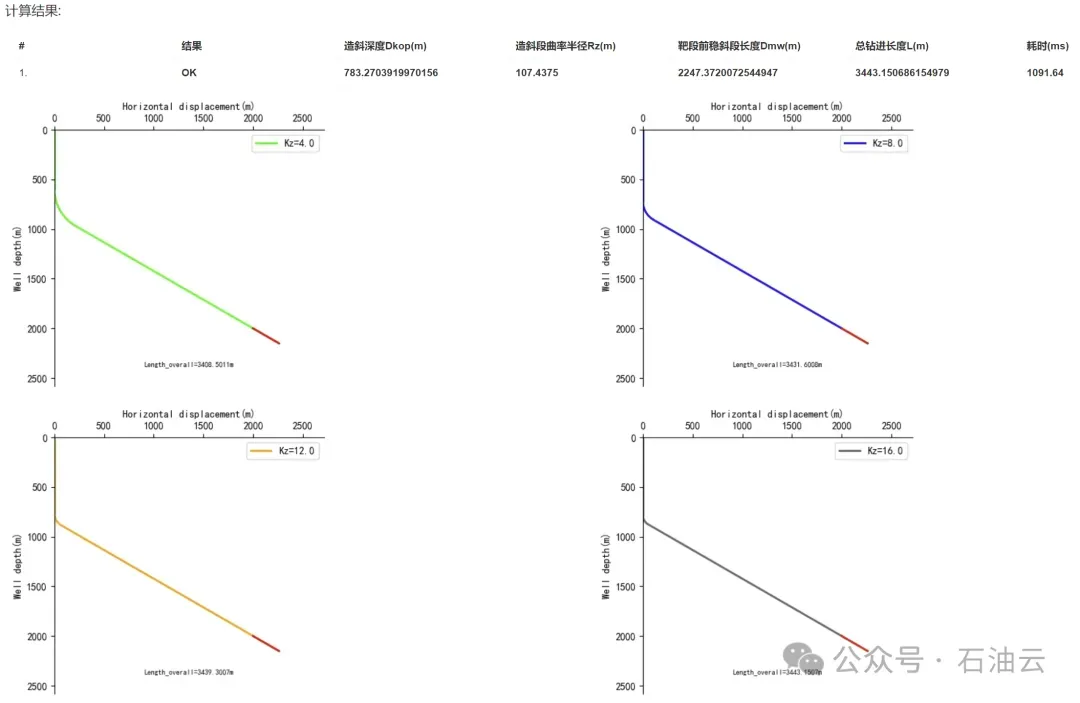

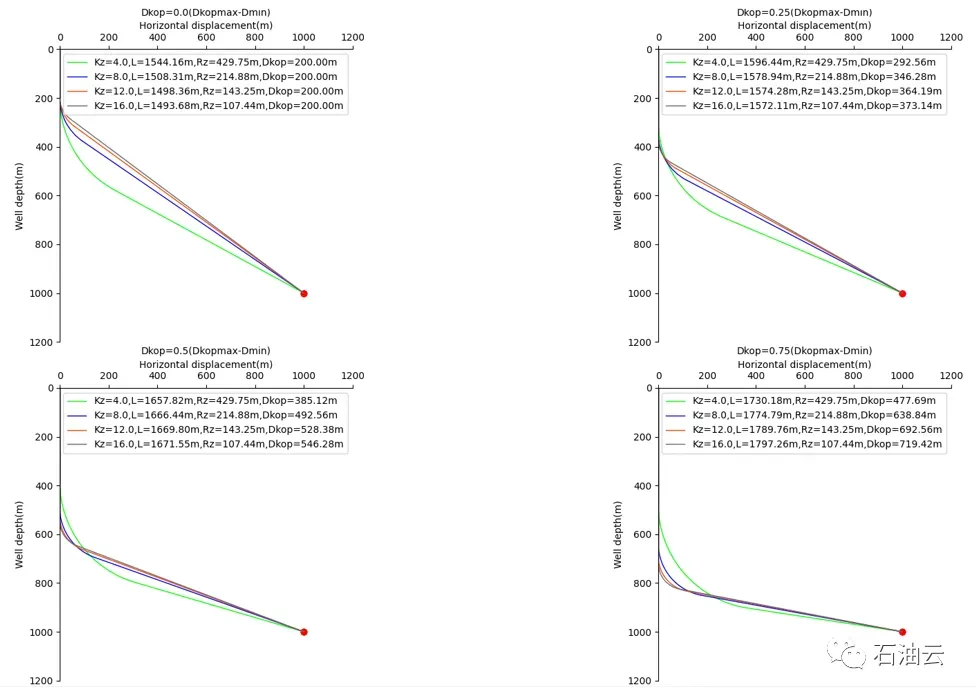

③ 计算结果和井眼轨道图形展示

井眼轨道图中横轴为水平位移（Horizontal displacement），纵轴为垂直深度（Well depth）。从井口至目标靶点，井眼轨道由黑色曲线表示，红点位置为输入的靶点位置。右上方图例中显示造斜点深度Dkop，曲线下方显示井眼轨道总长度（length overall）。程序会基于用户给定的数据和预设值进行图像绘制，共四幅图像，每个图中存在四条井眼轨道，每条轨道的造斜率不同，默认值分别为4、8、12、16°/30m。程序会计算各自的总轨道长度；造斜段曲率半径；造斜深度的信息，分别对应不同的狗腿严重度，在图例中展示。四幅图像的分组依据是造斜深度，分别对应最低造斜深度、0.25倍、0.5倍、0.75倍的最大许用深度（最深造斜深度-最低造斜深度）。用户可根据地层信息和工程要求对比选择合适的井眼轨道。

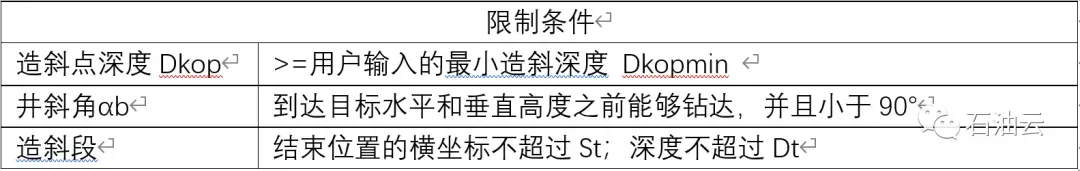

④如果用户输入的数据在该工程条件下无法绘制，会弹出错误提示并不会显示图像。每幅图中的每一条井眼轨道单独判断，如果部分轨道满足要求，依然会显示图像，但不符合要求的轨道曲线不会显示。

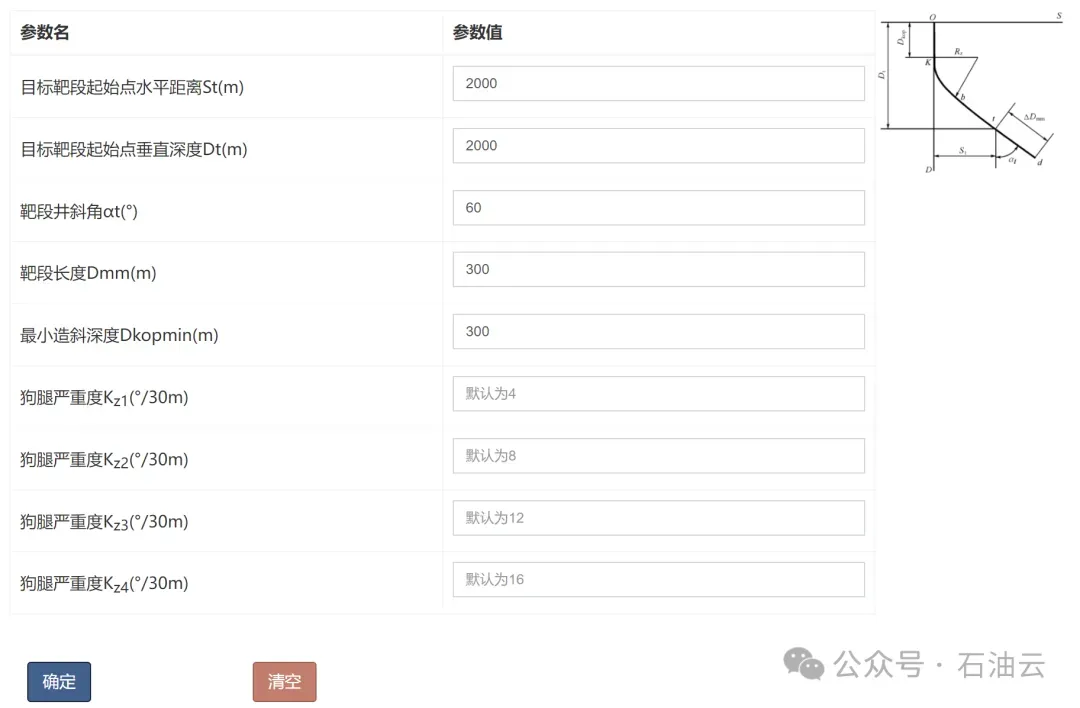

2.多靶三段式

“良好轨迹设计：通过数据整合实现安全且可钻探的井位规划”

当油井规划者将所有相关的地下数据纳入其规划流程时，油井轨迹设计会明显变得更加高效。将诸如地质和岩石物理模型、测井记录、浅层危险、地面设备、储层网格和现有油井等数据整合到一个共同的可视化环境中，能让油井规划者对地下环境及其复杂性有最全面的了解。能够可视化和评估影响油井轨迹的因素有助于油井规划者降低钻探风险和成本，并有助于最大限度地提高石油和天然气资源的回收率。

综合数据有助于深入了解地下状况

在油藏开发与管理过程中，涉及地质学、地球物理学、地球化学等各个领域的专业人员所生成和分析的大量数据，能够帮助人们深入了解油藏的具体状况。当这些数据被整合起来，形成对地下状况更全面的综合理解时，钻井规划者就能够探索出数据之间的关系，从而有助于确定：

地层学将如何影响钻井策略以及井筒内的钻具组合

这一问题将在新窗口中展示完井方法——套管、固井、增产措施以及基于地震和岩石物理数据的各个阶段

岩层层中的孔隙度分布情况，这些孔隙度源自沉积环境

来自附近井、电缆线以及通行限制的危险

利用负责油藏开发的多个学科提供的相关数据进行的井眼轨迹设计，能够增强做出安全且可钻井计划的决策的信心。

整合与可视化最大化油藏数据的价值

综合的油藏数据只有在以三维环境进行可视化时才能发挥最大价值，以描绘地质构造、油藏属性和现有基础设施。能够从任何角度探索油藏的三维功能，使井位规划者能够在整体地质结构的背景下评估潜在计划，并能够专注于特定区域以评估影响地下井眼轨迹设计的属性。在宏观和微观层面，数据整合与可视化使钻井工程师能够：

通过在三维模型中交互式地选择中间位置和目标位置，并让井规划软件来确定（解决）连接这些点的曲线，来规划从井台到目标位置的井道轨迹。

在设计井道轨迹时，有选择地进行目标位置的相交或关联操作。

在现有井的背景下可视化流动圆柱图，以帮助评估碰撞风险。

识别可能带来潜在钻井危险的断层或地层交角。

查看地层或属性模型的横截面，以确定钻井要求并辅助钻井时的地质导向。

在规划的轨迹上添加注释，以提供详细的指导或对条件的解释。

开发并保存多个轨迹设计，以评估每个方案在钻井成本和长期井筒安全方面的优缺点。

储层数据的整合和可视化也便于将拟议的井道轨迹与具有相似地质特征的现有井进行快速比较。在钻井过程中遇到任何问题吗？是否需要侧钻来规避问题？轨迹到达目标的准确性如何？采用了哪些完井技术？是否进行了任何优化恢复的刺激措施？从类似井的经验中所汲取的教训能够为钻井规划人员提供指导，帮助他们制定更安全且易于钻探的井身轨迹设计方案。

独特的井轨迹设计工具

通过整合和可视化相关数据，井位规划人员能够制定井轨迹设计方案，以优化井眼在储层中的位置。动态图形公司（DGI）提供了一款软件，能够轻松整合各种类型和格式的储层数据，并以三维形式进行可视化，同时利用这些数据来设计井轨迹。DGI是专门为石油行业解决复杂空间分析问题而设计的软件解决方案的领导者，它为井轨迹设计提供了两款软件解决方案：WellArchitect（适用于需要全功能定向井规划和钻井包的用户）和 Integrated Well Designer（在 CoViz 4D 中的一个选项），供资产团队成员自行构建轨迹设计。

在新窗口中打开

WellArchitect 是一款用于综合规划和钻探定向井路径（包括侧钻、多分支井和重新进入井）的高级软件。WellArchitect 可以在办公室和钻井现场使用，以提高灵活性，处理从规划和测量计算到数据管理以及碰撞风险分析等所有内容。该软件包含了传统的定向井路径规划工具，例如绘图、三维可视化、防碰撞扫描（用于评估规划路径与附近其他井之间的碰撞风险）以及目标尺寸评估以确定“钻井师目标”的大小（即由于路径位置不确定性而“侵蚀”掉的地质目标）。WellArchitect 通过将地质和储层模型以及二维表面纳入规划和钻探过程中的显示界面，超越了传统工具的范畴，包括评估与确定计划与断层或地层之间的交角相关的危险可能性。

在新窗口中打开由 DGI 公司提供的另外两款软件产品中，集成井设计器可作为可选模块使用。其中一款产品，即“CoViz 4D”，为油藏管理和地震分析提供了一个与供应商无关的定量可视化环境。它使油藏团队能够了解油藏随时间的变化情况，并优化开发和生产决策。另一款产品，即“EarthVision”，能够创建准确且可靠的三维地质模型，以促进更完善的油藏特征描述和环境分析，并实现更精确的井位定位。

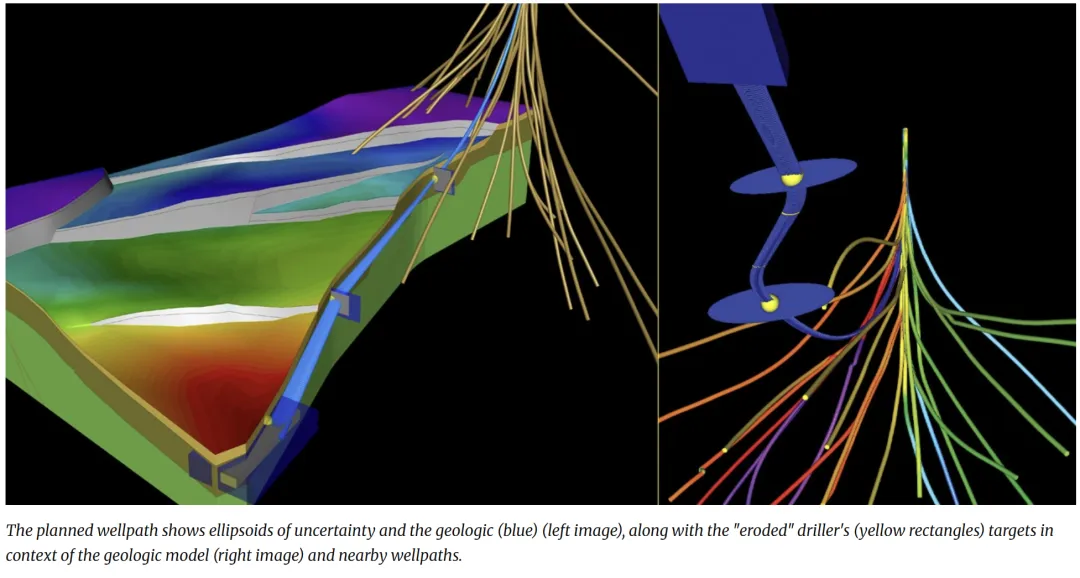

集成井设计器允许非专业井规划人员在三维空间中通过地质、地球物理和油藏数据进行交互式井道设计。可以通过断层或地层交界处查询地质模型，以评估潜在的井筒危险。使用类似电子表格的应用程序从简单的构建块创建井道轨迹。同时还会显示不确定性椭球体与井道轨迹一起呈现。与三维显示相交互的运输圆柱图能够指示出与规划路径接近或相交的偏移井道的相对位置。

整合、可视化与评估

这些软件工具简化了整合不同类型油藏数据的任务，并提供了协作式可视化环境以及全面的规划工具，使井道规划人员能够在地下条件的背景下制定、评估并推荐更安全且可钻探的轨迹设计方案。

https://www.dgi.com/blog/well-trajectory-design/

轨迹设计

一个完整的轨迹工程及数据管理系统

轨迹设计模块提供了全面的功能，可在交互式且直观的用户界面中规划和建模良好的轨迹，并在运营期间及之后进行调查管理。按照 ISCWSA 最新修订版中描述的所有行业标准，模拟并管理您的防碰撞风险。

通过 Oliasoft API 进行自动油井轨迹设计和误差建模，并连接到实时数据以对油井路径进行实时监控。

自动规划能力

我们先进的平台技术使用户能够探索自动规划能力，具备将应用程序内传统上由人工执行的任何任务自动化的能力。

通过简单的井眼轨迹规则来标准化垫井

自动减压井生成器，能够生成精确的减压井模型，用于我们的井喷和关井模块。

探索我们的自动槽/垫设计功能，它使得能够将地下目标定义为任意数量的槽，并根据轨迹参数限制自动计算到所有目标的轨迹。

通过迭代扫描，我们的热图方法系统地探索表面区域，使用复杂的优化算法来识别最优垫井位置。

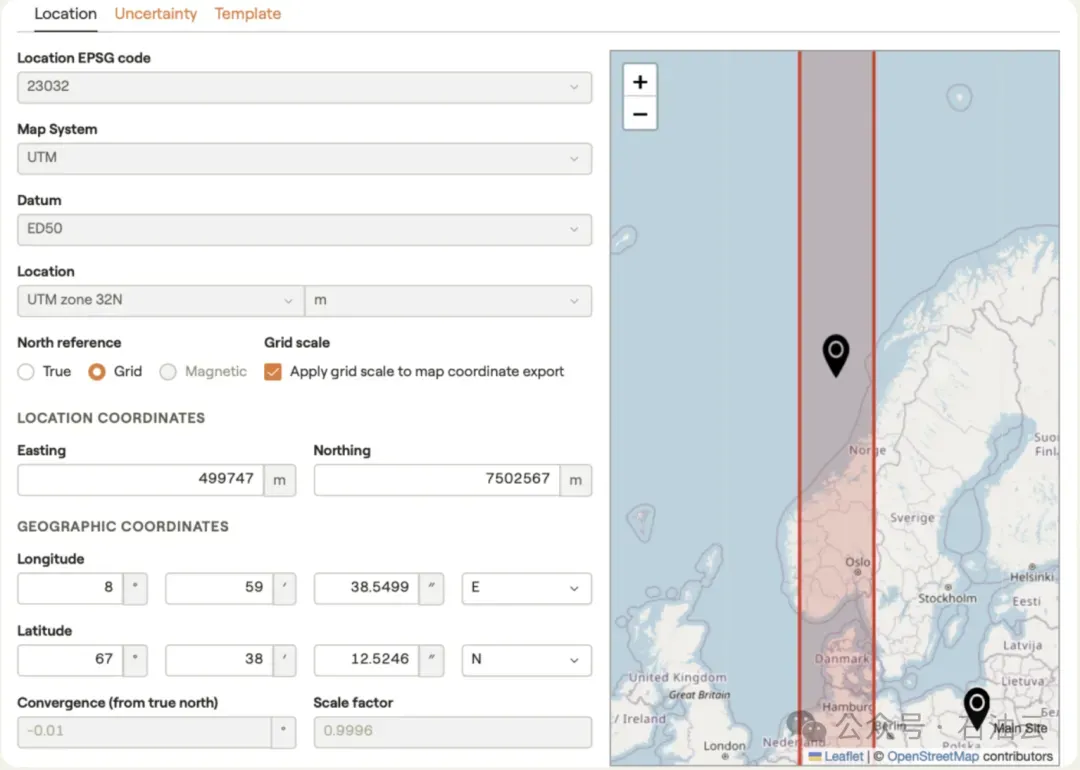

对坐标系的全面支持

该平台通过 IOGP EPSG CRS 地球大地参数数据集为坐标系和大地测量学提供了全面支持，所有内容均以交互式地图形式呈现。能够将不同坐标参考系中的位置进行转换和转换。

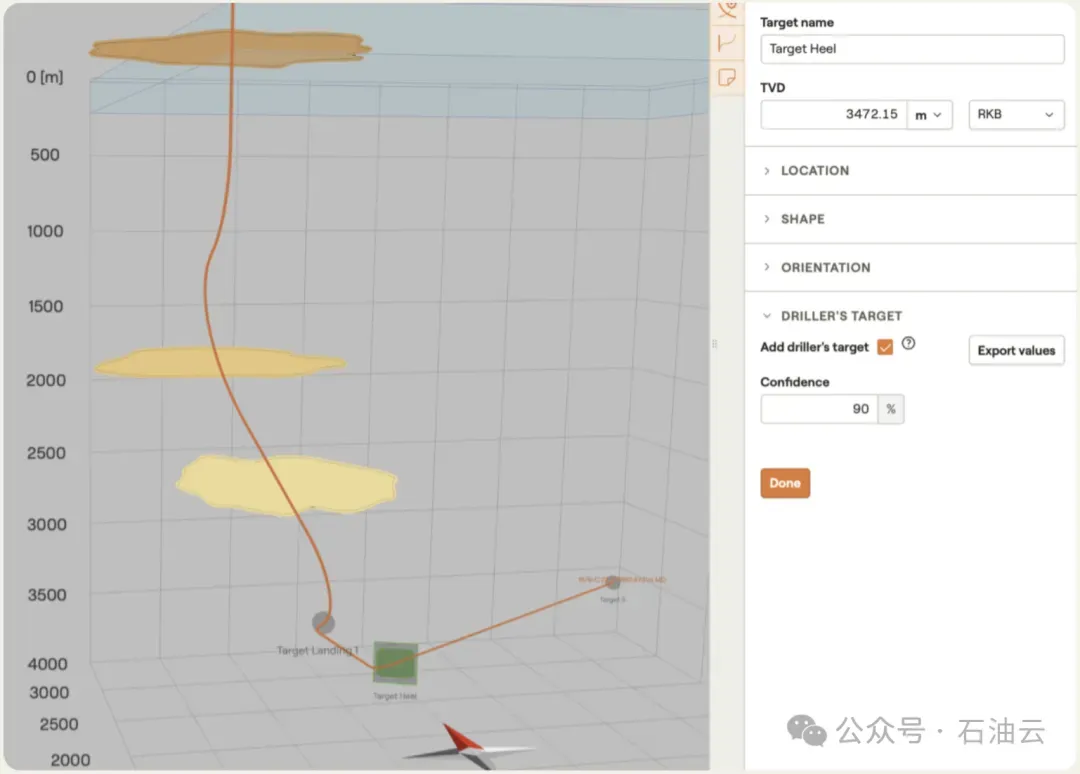

明确各种形状和方向的地下地质目标以及您将要钻探穿透的岩层。

按目标构建

从众多参数化的构建选项中进行选择，以便在您所定义的地层层段中构建良好的井眼轨迹，并实现您所设定的地质目标。根据规划的井眼轨迹以及与之相关的井眼路径不确定性来管理司钻的目标。

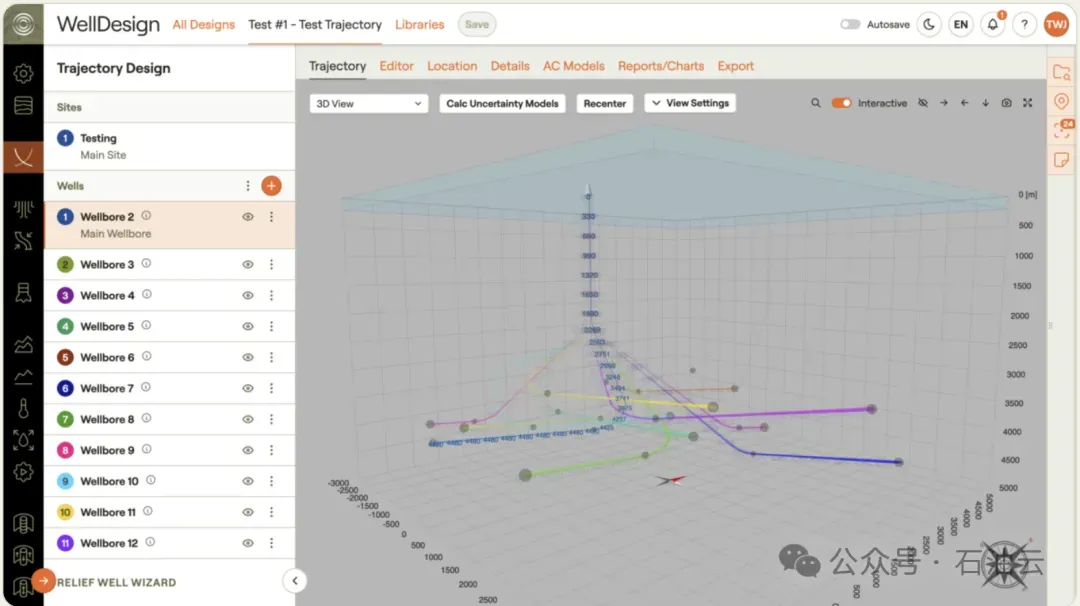

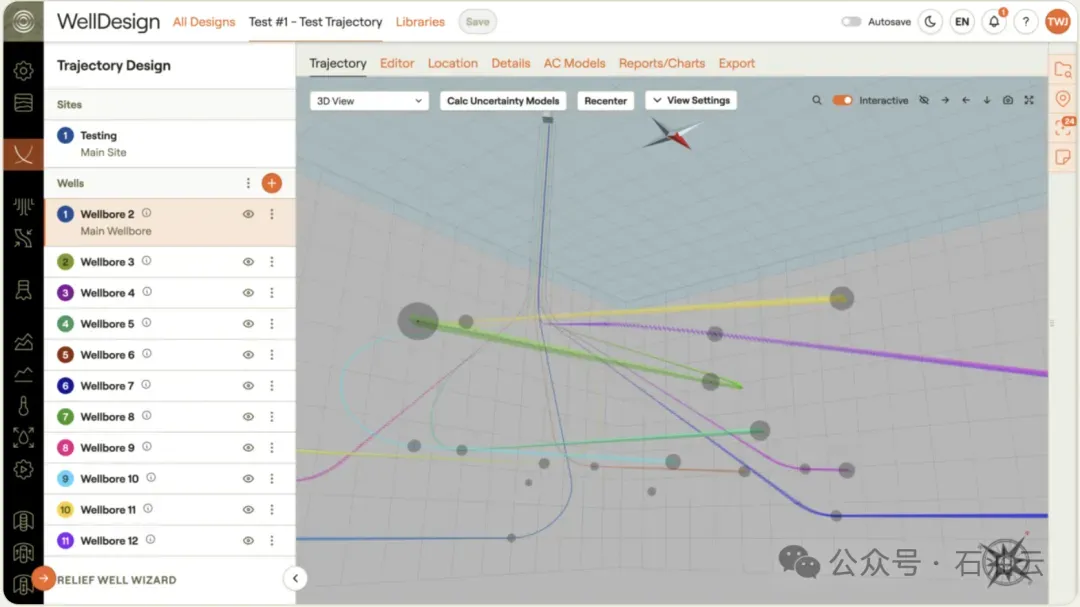

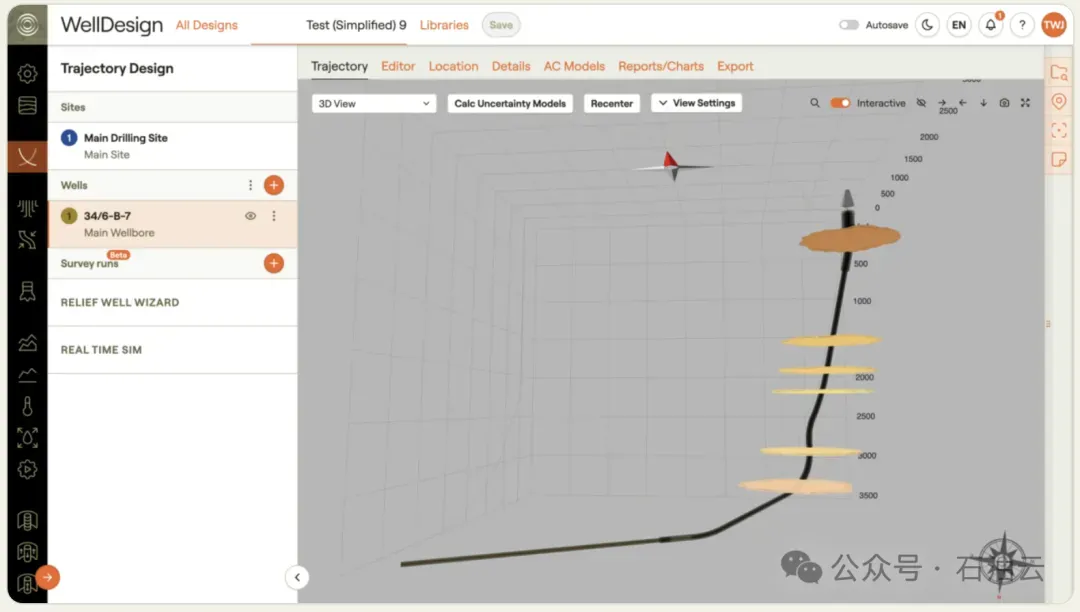

交互式 3D 查看器

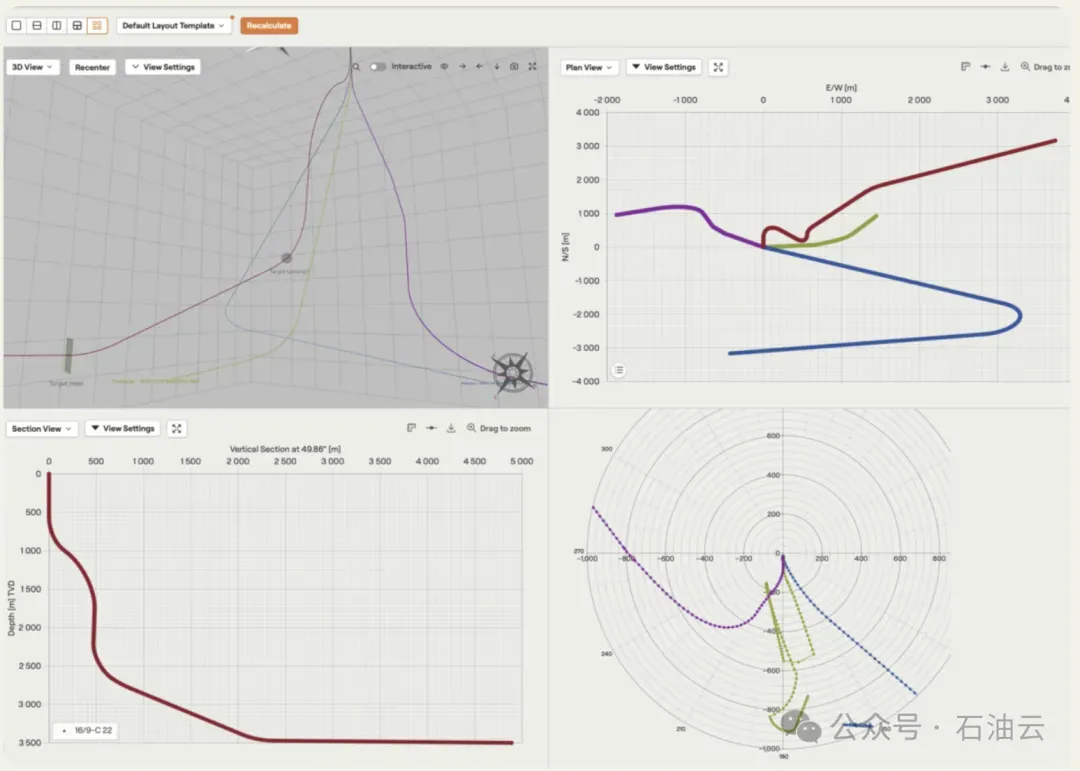

以一个完整的交互式 Web-GL 3D 查看器的形式呈现，该查看器允许用户在三维空间中导航和研究地层、目标和井眼路径，并提供使用行业标准图表（如平面图、剖面图、梯形图、流动圆柱图等）的结果展示。

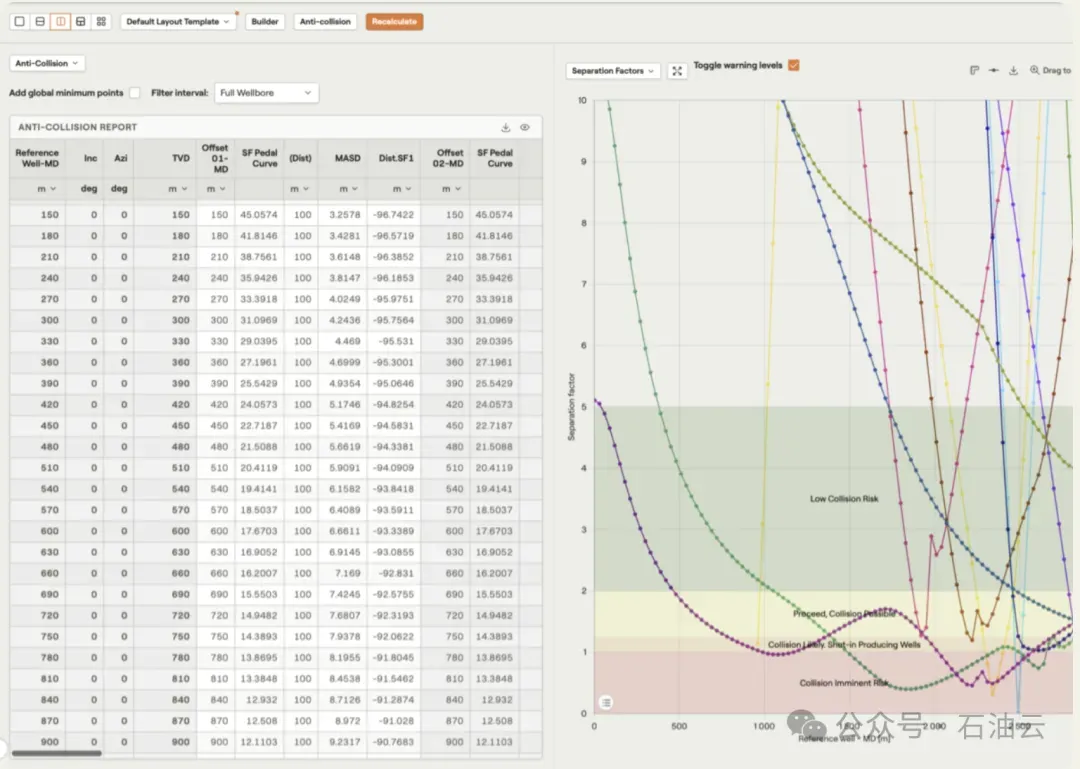

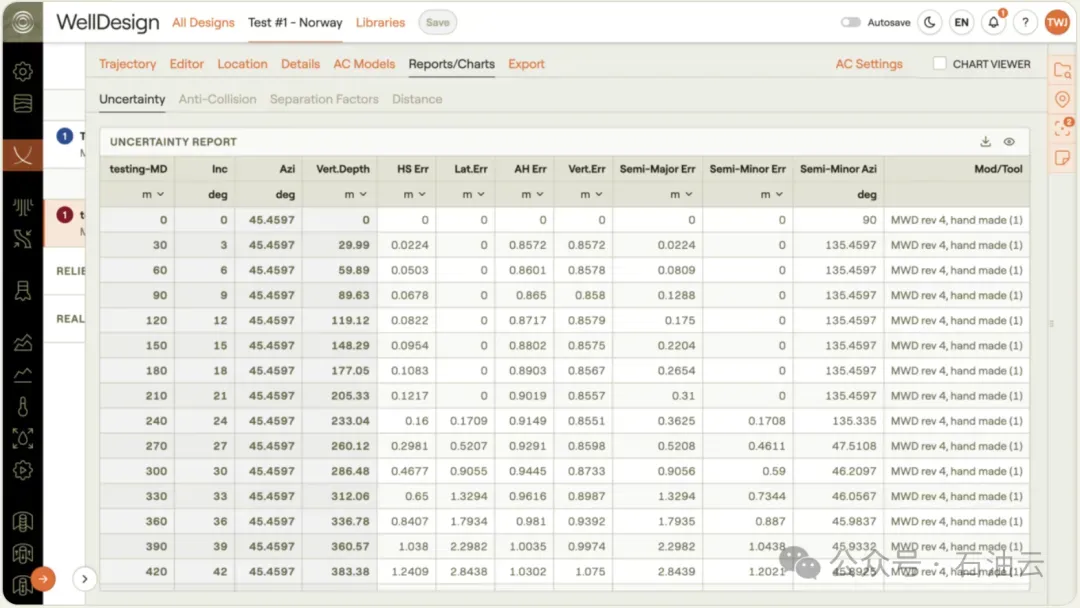

不确定性及防碰撞计算

只需一键操作，即可针对任何靠近的偏移井或站点/油田进行所有不确定性及防碰撞计算。可指定并上传诸如随钻测量（MWD）、固定式和连续式陀螺模型等任何误差工具代码。所有不确定性及防碰撞计算均遵循 ISCWSA 所描述的最新修订标准。

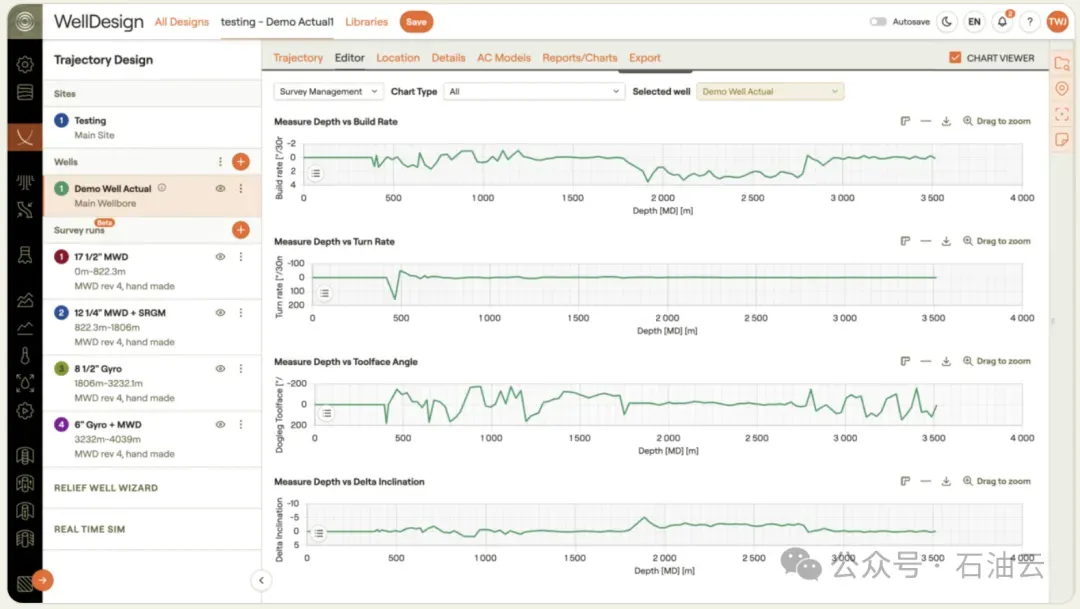

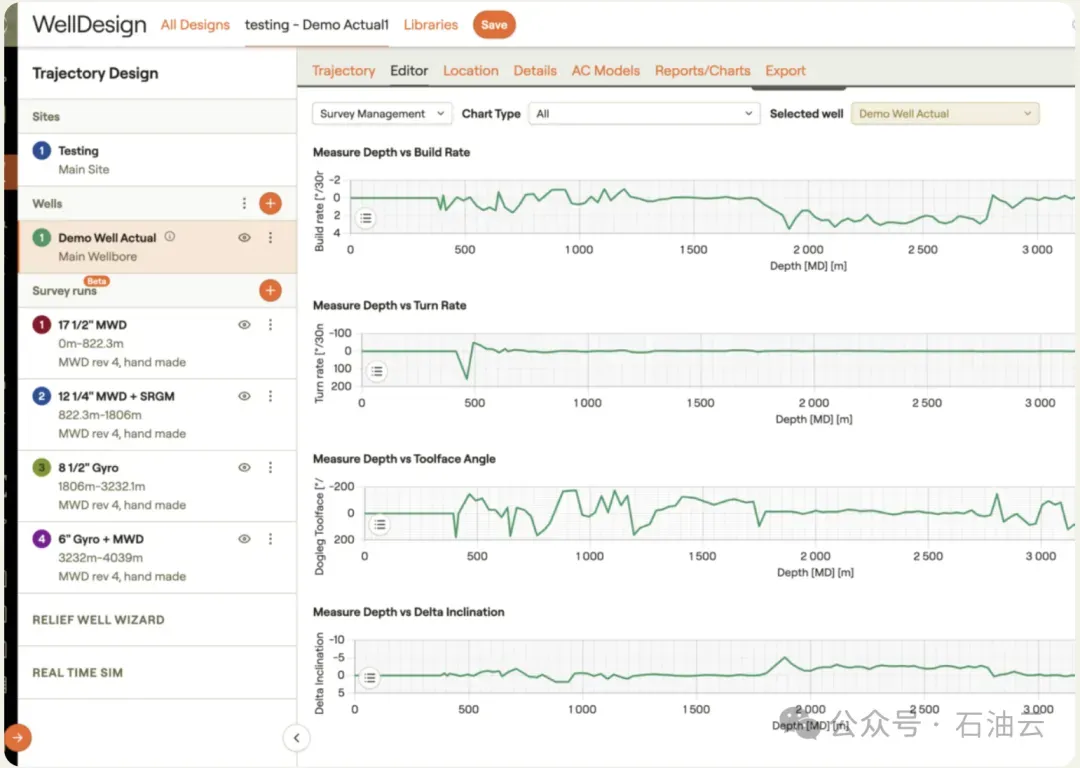

调查管理

具备注册调查运行、定义调查计划以及存储最终调查结果的调查管理能力。通过行业标准的调查管理图表对调查数据进行质量保证/质量控制，并能够实时查看您的调查数据以对照原始设计进行对比。如果您希望提前跟踪项目进度，可以使用规划方法，并通过 3D 视图轻松定义一个能够重回计划轨道的交汇点。

https://oliasoft.com/oliasoft-welldesign/trajectory-design
