沁恒微蓝牙空中升级补充说明    ...... 矜辰所致

前言

之前我们写过一篇文章，讲解了一下沁恒微蓝牙空中升级流程，当时我们是基于官方给定的示例进行的测试说明，在实际应用中，我们有可能是先基于普通的不带 OTA 的示例进行的我们 APP 开发，然后再添加 OTA 功能，博主自己测试时候也发现有一些需要注意的地方。

所以本文我们对沁恒微的空中升级流程做一些补充说明 以及 基于普通例程开发的 APP 如何实现带 OTA 功能。

我是矜辰所致，全网同名，尽量用心写好每一系列文章，不浮夸，不将就，认真对待学知识的我们，矜辰所致，金石为开！

本文目录一、 OTA 示例的补充说明├─ 1.1 OTA 各部分代码存放位置├─ 1.2 带库升级示例说明└─ 1.3 不带库升级示例说明二、 普通示例修改带 OTA 功能├─ 2.1 想要实现的 APP 效果├─ 2.2 JumpIAP 修改├─ 2.3 IAP 修改├─ 2.4 APP 修改│ ├─ 2.4.1 工程配置│ ├─ 2.4.2 Link.ld 修改│ ├─ 2.4.3 Startup_CH585.S 修改│ ├─ 2.4.4 增加 APP判断文件有效性标志│ └─ 2.4.5 添加Jump_OTA代码└─ 2.5 效果测试结语

一、 OTA 示例的补充说明

基础的流程说明请先过一遍 《 沁恒微蓝牙无线升级（OTA）测试说明 》 。

1.1 OTA 各部分代码存放位置

这里我在原始图区域图加上了示例代码位置，Flash 地址信息标注，大家直接看图。

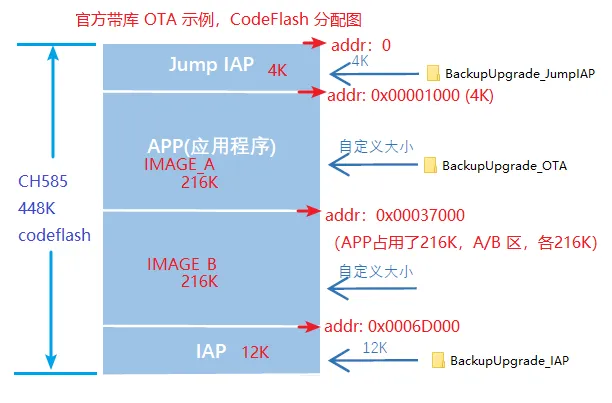

带库升级 OTA 示例 Flash 存放示意图：

IAP 我们放在 Flash 的最后区域，而不是按照跳转流程顺序排放的。

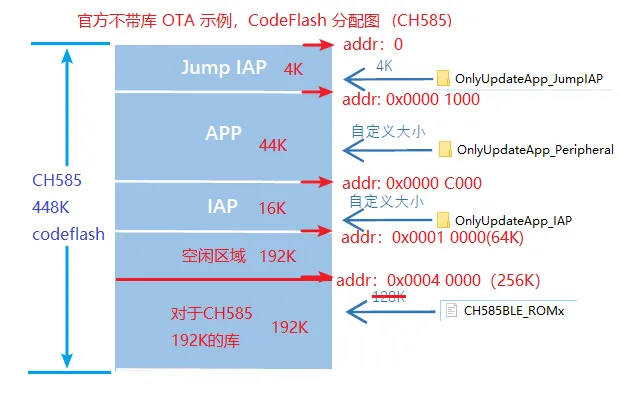

不带库升级 OTA 示例 FLash 存放示意图：

这里就需要注意一下，对于 CH585 来说，示例里面 app 只给了 44K 空间，然后给最新的库预留了 192 K 的空间，库的存放地址为 0x0004 0000 。 所以还有 192K 的剩余空间。

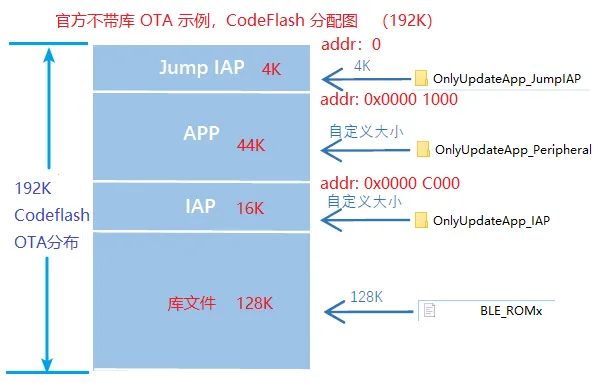

为什么示例这里这么设计，是因为之前有一些芯片的 Codeflash 大小为 192K， 之前的蓝牙库和文档上面标注的一样为 128K， 这种布局正好放满 192 K 的 Codeflash ，如下图：

上面的 OTA 示例存放的位置在代码里面的 Link.ld 文件和跳转部分代码都是会有体现的，这个在本文后面会有说明。

通过上面我们知道了对于 Flash 大的芯片，我们是有很多剩余空间的，官方示例只有 44K 给 APP，应用中我们可以加大我们 APP 占用的空间以满足实际需求。这也正是我们下文要说明的重点之一。

1.2 带库升级示例说明

我们再来说明一下官方示例中两种升级方式中各部分代码做的工作，可以让大家能更好的明白为什么两种 OTA 方式在流程上的不一样，也便于大家在以后应用中选择适合自己的方式。

JumpIAP：

工程： BackupUpgrade_JumpIAP

Flash 存放位置：从地址 0 开始，占 4K 空间，在链接文件 Link.ld 中设定如下

MEMORY{//代码存放位置，从 0开始，占 4K 空间    FLASH (rx) : ORIGIN = 0x00000000, LENGTH = 4K    RAM (xrw) : ORIGIN = 0x20000000, LENGTH = 128K}

代码功能：跳转到 IAP ，里面什么都没做，只是在 startup_CH585.S 里面进行了跳转：

    .section    .init,"ax",@progbits    .global    _start    .align    1_start:    j    0x6D000

如需修改跳转地址，直接修改启动文件 startup_CH58x.s 中跳转指令 j 之后的地址。

IAP：

工程： BackupUpgrade_IAP

Flash 存放位置：从地址 0x6D000 开始，占 12K 空间，在链接文件 Link.ld 中设定如下

MEMORY{//代码存放位置，从0x6D000开始，占 12K 空间    FLASH (rx) : ORIGIN = 0x0006D000, LENGTH = 12K    RAM (xrw) : ORIGIN = 0x20000000, LENGTH = 128K}

代码功能：功能也比较简单直接，检查 IAP 标志位，看看是否要把 B 区代码搬运到 A 区，然后跳转到 A 区执行 APP。

if(CurrImageFlag == IMAGE_IAP_FLAG){    擦除 A 区    把 B 区内容 复制 到 A 区    把标志改成 IMAGE_A_FLAG    擦除 B 区}jumpApp();  // 跳去 A 区运行

APP（应用程序）：

工程： BackupUpgrade_OTA

Flash 存放位置：从地址 0x1000 开始，占 216K 空间，在链接文件 Link.ld 中设定如下

MEMORY{//代码存放位置，从0x1000开始，占 216K 空间    FLASH (rx) : ORIGIN = 0x00001000, LENGTH = 216K    RAM (xrw) : ORIGIN = 0x20000000, LENGTH = 128K}

代码功能：最终运行的应用程序，基于 Ble 从机示例修改的代码，是个从机设备，广播名为 "Simple Peripheral" 。代码中增加了与主机交互的 OTA 流程，所以通过沁恒微的 手机 APP <OTA升级工具> 可以直接扫描连接进行 OTA 流程。

1.3 不带库升级示例说明

JumpIAP：

工程： OnlyUpdateApp_JumpIAP

Flash 存放位置：从地址 0 开始，占 4K 空间，在链接文件 Link.ld 中设定如下

MEMORY{//代码存放位置，从 0开始，占 4K 空间    FLASH (rx) : ORIGIN = 0x00000000, LENGTH = 4K//不带库的 RAM 区域有调整，留了一部分给协议栈使用    RAM (xrw) : ORIGIN = 0x20005000, LENGTH = 108K}

注意不带库 RAM 是从 0x20005000 开始，前面一部分留给了协议栈使用。

代码功能：和带库一样，只是调整，但是跳转的地址不一样，因为两种示例 IAP 的位置不一样：

    .section    .init,"ax",@progbits    .global    _start    .align    1_start:    j    0xC000

如需修改跳转地址，直接修改启动文件 startup_CH58x.s 中跳转指令 j 之后的地址。

IAP：

工程： OnlyUpdateApp_IAP

Flash 存放位置：从地址 0xC000 开始，占 16K 空间，在链接文件 Link.ld 中设定如下

MEMORY{//代码存放位置，从0xC000开始，占 16K 空间    FLASH (rx) : ORIGIN = 0x0000C000, LENGTH = 16K    RAM (xrw) : ORIGIN = 0x20005000, LENGTH = 108K}

代码功能：检查是否是软复位 （软复位不跳 APP）和 检查 标志位判断是否需要跳转到 APP 代码执行，如果不跳转到 APP，需要进行 OTA， IAP 程序就会初始化从机功能，是一个 BLE 从机设备。基于 Ble 从机示例修改的代码，广播名为 "OTAOTA_OTAOTA_OTA" 。代码中增加了与主机交互的 OTA 流程，通过沁恒微的 手机 APP <OTA升级工具> 可以直接扫描连接进行 OTA 流程。

还有一点需要注意，因为库是分开的，需要用到蓝牙库，所以在 startup_CH585.S 文件里面最后部分有关联库地址的的汇编代码。

//startup_CH585.S 最后几行，库 hex 的存放位置为0x00040000    la t0, main    csrw mepc, t0    la a0, 0x00040000    jr a0  mret

对于不同的芯片固定库，这个跳转位置是不一样的，具体以对应芯片 EVT 包中的位置为准。

APP（应用程序）：

工程： OnlyUpdateApp_Peripheral

Flash 存放位置：从地址 0x1000 开始，占 216K 空间，在链接文件 Link.ld 中设定如下

MEMORY{//代码存放位置，从0x1000开始，占 44K 空间    FLASH (rx) : ORIGIN = 0x00001000, LENGTH = 44K    RAM (xrw) : ORIGIN = 0x20005000, LENGTH = 108K}

代码功能：最终运行的应用程序，基本就是 Peripheral 示例一样的APP，广播名为 "Simple Peripheral" ，增加了跳转 OTA 升级流程的处理 Jump_OTA，但是本身不处理 OTA 流程 。

case SIMPLEPROFILE_CHAR3:        {uint8_t newValue[SIMPLEPROFILE_CHAR3_LEN];            tmos_memcpy(newValue, pValue, len);            PRINT("profile ChangeCB CHAR3..\n");            PRINT("jump OTA \n");            mDelaymS(5);            Jump_OTA();break;        }

在我们修改其他应用的时候，我们可以按照这个示例，把这部分代码复制过去，然后使用本示例的 IAP 流程进行空中升级 ，这下面会在示例中体现说明。

库文件：

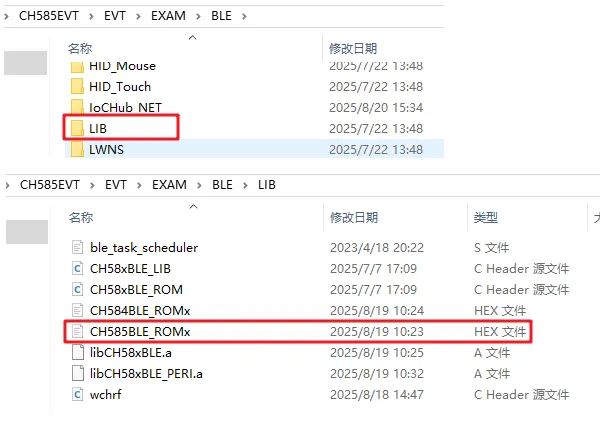

库文件位置如下，是已经做好的 hex 文件，烧录的时候直接选中对应芯片的库即可 ：

使用固定库，需要定义一个宏 CH58xBLE_ROM = 1，工程代码如下：

二、 普通示例修改带 OTA 功能

经过上面的基础分析，我们基于不带库升级示例来实现一个应用。

2.1 想要实现的 APP 效果

把普通的主机示例 Central 修改成带 OTA 功能的，并且把 APP 程序空间加大 。

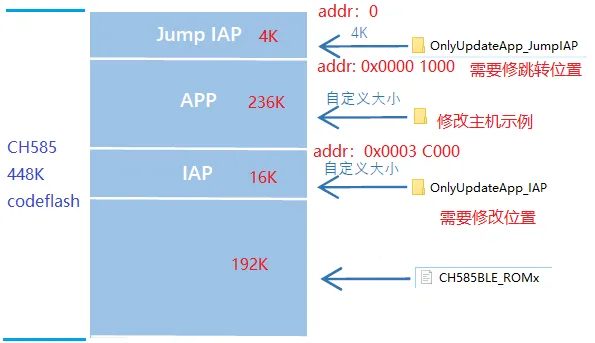

实现一个如下效果的 APP：

2.2 JumpIAP 修改

在 OnlyUpdateApp_JumpIAP 工程 上修改

通过计算可得，我们 IAP 的地址应该从 0x0003 C000 开始，所以我需要在 JumpIAP 的 startup_CH585.S 中跳转到这个地址：

    .section    .init,"ax",@progbits    .global    _start    .align    1_start:    j    0x3C000

2.3 IAP 修改

在 OnlyUpdateApp_IAP 工程上修改

因为 IAP 程序位置变了，我们需要在 IAP 的 Link.ld 文件中修改一下自己的起始地址：

MEMORY{    FLASH (rx) : ORIGIN = 0x0003C000, LENGTH = 16K    RAM (xrw) : ORIGIN = 0x20005000, LENGTH = 108K}

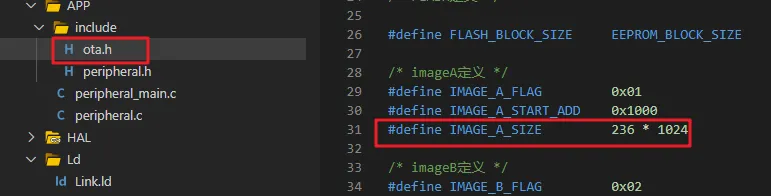

还有关键点，因为我们的 APP 例程变大了，我们的 IAP 负责 OTA 流程，接收新的 APP 程序，我们要修改一下定义 APP 区域大小的代码：

这个是根据我们自己想要给定 APP 区域大小来设置的，如果我们想 APP 是100K ，这里对应的 IMAGE_A_SIZE 就对应改成 100K 。

2.4 APP 修改

在 Central 工程上修改

2.4.1 工程配置

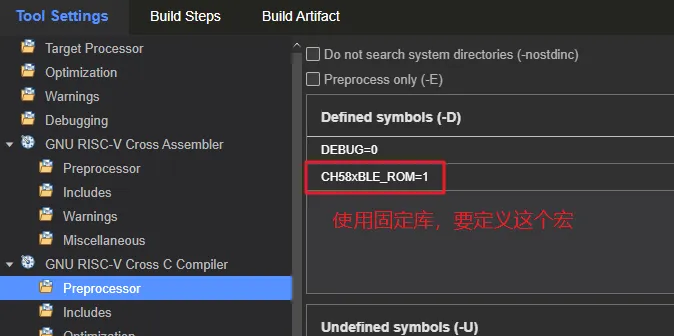

最关键的就是我们 APP 的修改，首先我们改成用固定库，在工程中添加宏 CH58xBLE_ROM = 1 ：

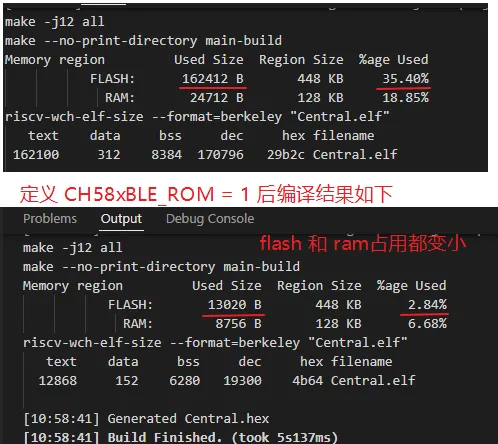

可以看到改成使用库以后 Flash 和 RAM 占用都小了很多。

还有一个要注意的点，以前说过很多次的，因为原始的示例工程有很多共用文件，我们最好是把工程独立出来。

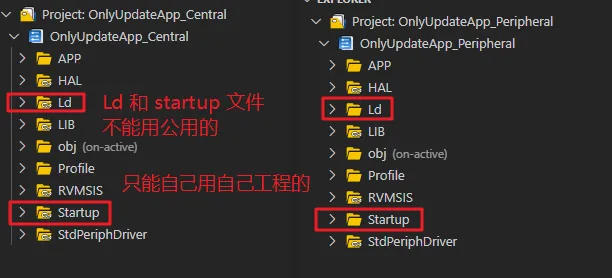

说明如下（我复制了 Central 一份，改了个名字，文件夹有小标志的就是使用的链接文件，是共用的）：

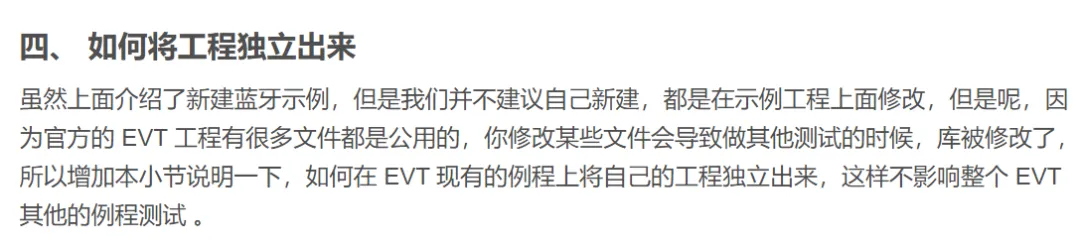

如何不使用共用文件，请参考博文 《 沁恒微 RISC-V 芯片开发工具 MounRiver Studio 使用 》中第四章节：

对于本示例呢，我们只需要把 LD 和 Startup 改成自己的就行了，如果你不明白，全部独立出来也没问题，这样不会影响其他使用这两个文件的工程。

这里建议直接把示例 OnlyUpdateApp_Peripheral 中的 LD 和 Startup 文件夹直接拷贝过去，拷贝过去不要忘记工程还得配置一下不用链接文件了：

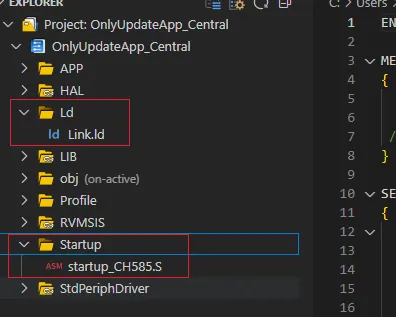

最后改完以后是这样的：

2.4.2 Link.ld 修改

这里我们修改，是基于上面使用 OnlyUpdateApp_Peripheral 里面现成的 ld 和 startup 文件进行的。

只需要修改一下 MEMORY ：

MEMORY{    FLASH (rx) : ORIGIN = 0x00001000, LENGTH = 236K    RAM (xrw) : ORIGIN = 0x20005000, LENGTH = 108K/*    RAM (xrw) : ORIGIN = 0x20000000, LENGTH = 96K *//*CH584*/}

2.4.3 Startup_CH585.S 修改

我们使用 OnlyUpdateApp_Peripheral 里面复制过来的 Startup_CH585.S ，就不需要修改。

2.4.4 增加 APP判断文件有效性标志

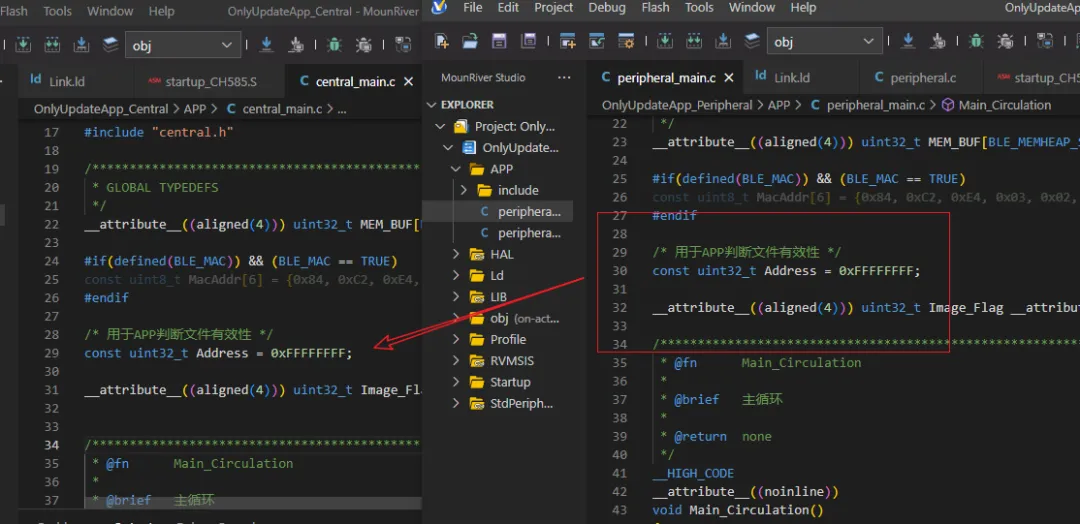

在central_main.c文件中添加如下代码， 直接从 OnlyUpdateApp_Peripheral  里的 peripheral_main.c拷贝过来即可：

/* 用于APP判断文件有效性 */constuint32_t Address = 0xFFFFFFFF;__attribute__((aligned(4))) uint32_t Image_Flag __attribute__((section(".ImageFlag"))) = (uint32_t)&Address;

2.4.5 添加Jump_OTA代码

Jump_OTA 代码的实现可以直接按照示例中的来：

```c/* OTA 升级标志 */#define IMAGE_OTA_FLAG       0x03/* 存放在DataFlash地址，不能占用蓝牙的位置 */#define OTA_DATAFLASH_ADD    0x00077000 - FLASH_ROM_MAX_SIZE/* flash的数据临时存储 */__attribute__((aligned(8))) uint8_t block_buf[16];/********************************************************************* * @fn      Jump_OTA * * @brief   跳转OTA升级 * * @return  none */voidJump_OTA(void){uint16_t i;uint32_t ver_flag;/* 读取第一块 */    EEPROM_READ(OTA_DATAFLASH_ADD, (uint32_t *)&block_buf[0], 4);/* 擦除第一块 */    EEPROM_ERASE(OTA_DATAFLASH_ADD, EEPROM_PAGE_SIZE);/* 更新Image信息 */    block_buf[0] = IMAGE_OTA_FLAG;/* 编程DataFlash */    EEPROM_WRITE(OTA_DATAFLASH_ADD, (uint32_t *)&block_buf[0], 4);/* 软复位 */    SYS_ResetExecute();}

我们把上面一段直接放在central.c 代码最后面。

然后我们还要实现的就是触发 Jump_OTA 的操作，就是在哪里调用 Jump_OTA ，这里就是根据大家自己实际应用需求来，比如是一个按键按下，收到某个消息等。

博主这里测试，就简单点，只要扫描到某个固定的广播名称的从机设备 "888888 Peripheral" ，就进入 OTA 流程，此操作可以参考博主之前的博文 《CH58x 主机扫描事件相关应用（扫描到广播包）》，这里直接放一下对于代码，如下：

staticconstchar TARGET_NAME[] = "888888 Peripheral";voidJump_OTA(void);staticuint8_tscan_for_name(constuint8_t *pData, uint16_t dataLen){uint16_t pos = 0;while (pos < dataLen - 1) {uint8_t fieldLen = pData[pos];        // Lengthuint8_t fieldType = pData[pos + 1];   // AD Typeif (fieldLen == 0) break;             // 安全终止/* 只处理 Short/Complete Local Name */if (fieldType == 0x08 || fieldType == 0x09) {uint8_t nameLen = fieldLen - 1;   // 去掉 type 字节char tmp[32];                     // 最长 31 足够if (nameLen >= sizeof(tmp)) nameLen = sizeof(tmp) - 1;memcpy(tmp, &pData[pos + 2], nameLen); // 拷出名字            tmp[nameLen] = '\0';              // 手工 '\0' 结尾if (strstr(tmp, TARGET_NAME))     // 子串匹配return TRUE;        }        pos += fieldLen + 1;                  // 跳到下一个 AD 结构    }return FALSE;}staticvoidcentralEventCB(gapRoleEvent_t *pEvent){switch(pEvent->gap.opcode)    {case GAP_DEVICE_INIT_DONE_EVENT:        {            PRINT("Discovering...\n");            GAPRole_CentralStartDiscovery(DEFAULT_DISCOVERY_MODE,                                          DEFAULT_DISCOVERY_ACTIVE_SCAN,                                          DEFAULT_DISCOVERY_WHITE_LIST);        }break;case GAP_DEVICE_INFO_EVENT:        {// const uint8_t *p = pEvent->deviceInfo.pEvtData;if (scan_for_name(pEvent->deviceInfo.pEvtData,pEvent->deviceInfo.dataLen)) {                    PRINT("Name matched: %s\r\n", TARGET_NAME);//找到名字做自己想做的事情，根据名字连接                    PRINT("jump OTA \n");                    mDelaymS(5);                    Jump_OTA();            }// Add device to list            centralAddDeviceInfo(pEvent->deviceInfo.addr, pEvent->deviceInfo.addrType);        }break;//......

OK ! 到这里，一个支持 OTA 的主机代码就完成了。

2.5 效果测试

本示例操作流程：

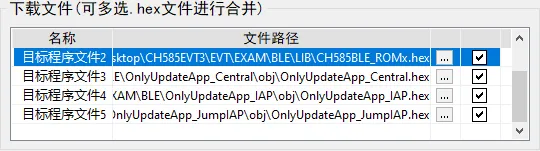

1. 1. 烧录 4个 Hex 文件，测试板开始跑主机代码
2. 2. 然后给广播名为 888888 Peripheral 的设备上电，主机扫描到就进入 OTA 流程，主机复位
3. 3. 主机复位进入 IAP 程序，把自己变成一个广播名为 "OTAOTA_OTAOTA_OTA" 的从机设备等待手机连接
4. 4. 手机通过 APP < OTA升级工具 >扫描到对应设备进行 OTA 操作（OTA 具体操作步骤参考上一篇博文 沁恒微蓝牙无线升级 （OTA）测试说明））。
5. 5. 升级完成可直接观察到新的 APP 运行（如果新的 APP 进入 OTA 升级流程没变记得把进入 OTA 的条件去掉防止运行后又进入 OTA 流程，如果按照本示例就是关掉广播名为 888888 Peripheral 的设备。）

下面按照步骤测试，上一些图片说明：

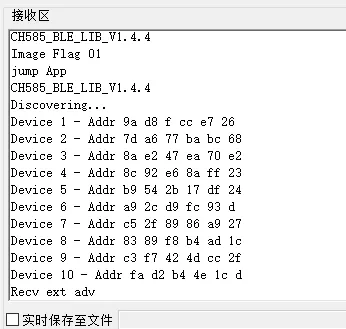

程序正常运行：

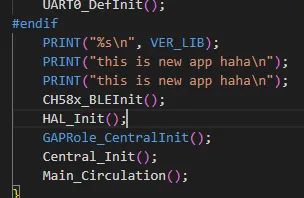

做个新的 APP Hex 用作升级使用：

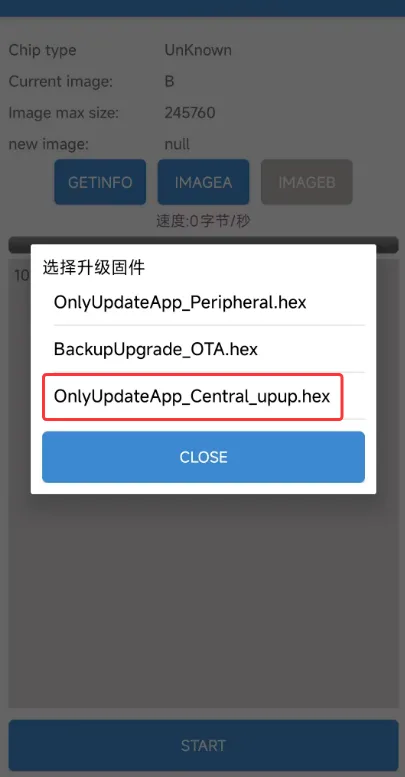

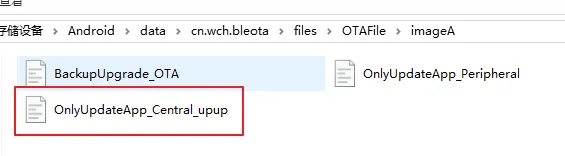

把待升级的 Hex 放手机对应文件夹中：

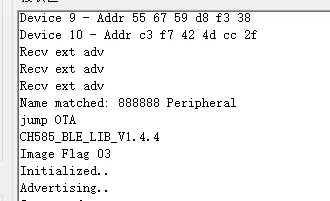

给广播名为 888888 Peripheral 的设备上电，使得需要测试的主机进入 OTA 流程：

然后打开手机 APP < OTA升级工具 > 按照步骤操作一遍：

打开 APP —> 扫描附件蓝牙设备 —> 选择 "OTAOTA_OTAOTA_OTA" 的蓝牙设备 —> GETINFO —> IMAGEA —> 选择 Hex 文件 —> 最下方 START—> 手动选择芯片类型（需要的话）

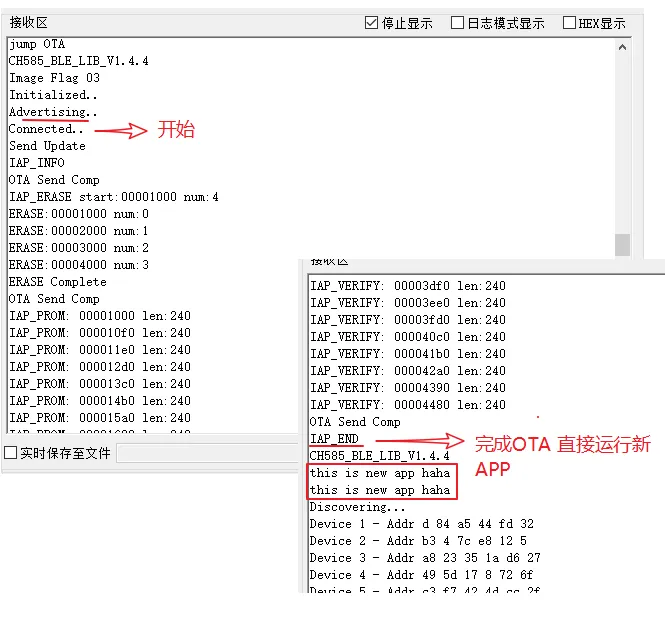

通过 Debug 可以查看过程：

OTA 升级成功，测试完成！

结语

好了，本文从实际应用出发，讲解了沁恒微蓝牙 OTA 流程更细节的一些东西，也展示了如何把一个普通的工程变成带 OTA 流程的示例。

虽然本文只展示也不带库的升级示例，但是只要明白流程，更简单的带库升级那应当也不在话下。

好了，本文就到这里。谢谢大家！
