形式化验证的AI时代: HimaFormal MC+UCAgent实现形式化验证全自动智能化

形式化验证的AI时代: HimaFormal MC+UCAgent实现形式化验证全自动智能化

随着芯片设计复杂度不断攀升,如何确保隐藏在代码中的逻辑Bug无处遁形,成为芯片成功流片的关键。形式化验证(Formal Verification)技术通过严谨的数学证明,在芯片设计的全部状态空间内进行穷尽式分析,提供“数学确定性”的保障。这无疑是通往“零缺陷”芯片的最优路径。然而,形式化验证存在两大难题:一是编写验证规则(SVA断言)需要极高的专业技能,二是实现100%的验证覆盖率过程繁琐且耗时。
近日,国内领先的EDA企业上海阿卡思微电子技术有限公司北京华大九天科技股份有限公司战略参股公司)与北京开源芯片研究院(简称“开芯院”)、中国科学院计算技术研究所(ICT,简称计算所合作,推出HimaFormal MC+UCAgent智能形式化验证解决方案”。该方案首次将人工智能大模型智能体深度融入形式化验证全流程,成功打通了从“意图描述”到“100%验证闭环”的最后一公里,让原本高门槛的“数学证明”变得人人可用。
形式化验证是一种通过数学方法证明设计无误的“白盒”技术,能从根源上排查风险。但在实际工程中,它长期面临两大应用痛点:
  • 门槛高:编写验证专用的SVA断言语言像做“数学证明题”,极度依赖资深专家,费时费力。
  • 收敛慢:确保逻辑覆盖率达标需要反复手工迭代,周期漫长。

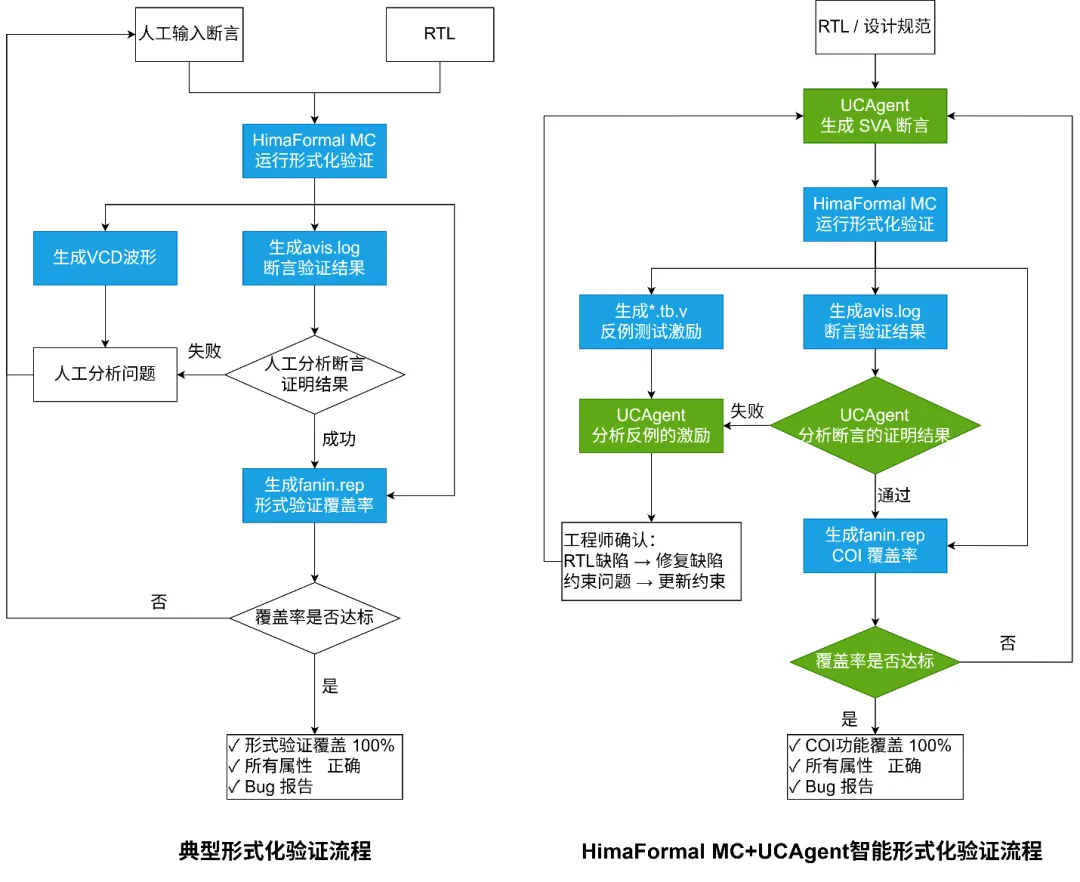

HimaFormal MC+UCAgent方案将阿卡思自研的HimaFormal MC形式化工具与开芯院自主研发的UCAgent大模型智能体相结合,构建了从“一句需求描述”到“100%验证覆盖”的形式验证自动化流水线。HimaFormal MC+UCAgent的核心价值在于其端到端的智能化与自动化,它彻底重构了传统形式化验证的工作流。形式化验证的流程如下图,左边是典型的形式化验证方案,人工介入较多,右边是HimaFormal MC+UCAgent的智能形式化验证方案,即从一条提示到形式化验证100%覆盖率闭环,构建了自动化验证闭环,该方案中调用的模型可选通用人工智能大模型,通过MCP接口与UCAgent智能体交互运行。
其核心工作流存在如下优点:
1、智能生成:说人话,写断言
用户无需精通繁琐的SVA语法,只需提供RTL设计描述或自然语言规范,工具便能自动理解设计意图,智能生成覆盖协议、时序、仲裁等各种场景的SVA断言。
2、自动证明:严把关,找漏洞
生成的断言随即送入HimaFormal MC引擎进行严格的数学推理与穷举证明。工具将在全状态空间内自动探索,判定断言通过与否,一旦失败即刻生成反例激励。
3、精准诊断:看得懂,改得快
针对出错场景,工具充当了“翻译官”与“分析师”,自动解析错误信息、定位问题根因,并以通俗易懂的语言提示工程师修改方向,告别传统调试的盲目性。
4、迭代收敛:扫盲区,全覆盖
UCAgent智能体分析COI(Cone-of-Influence,逻辑影响锥)覆盖率数据,自动识别未被覆盖的逻辑盲区,并针对性地补充新断言。这一过程将自动循环迭代,直至达成100%可证明COI覆盖率,确保验证不留死角。此外,针对ProofCore的覆盖率数据分析功能也将推出。
5、价值落地:降门槛,提效能
该方案为芯片设计企业带来了四重核心价值:
  • 人人可用:告别晦涩的SVA语法,通过自然语言交互让形式化验证进一步普及。
  • 效率倍增:将原本需要数周的人工迭代工作,压缩至数小时甚至更短。
  • 结果可信:数学证明的确定性+AI诊断的可解释性,双重保障验证质量。
  • 闭环无忧:依托覆盖率驱动的自动补全机制,实现功能验证的自动全覆盖。

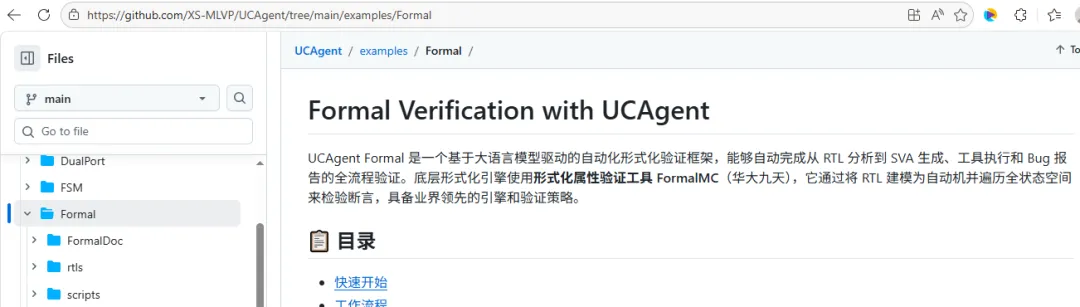

目前,HimaFormal MC+UCAgent 智能验证解决方案已面向国内芯片设计企业开放试用,UCAgent程序代码已在GitHub开源。
未来,阿卡思将继续深化AI与EDA的融合,提升 HimaFormal MC 形式化验证软件的断言属性质量,提高 HimaFormal EC 等价性检查和 HimaFormal HiLEC 高阶等价性检查的调试效率,构建全流程智能化形式验证生态。
