基于FS工厂仿真软件的外部调度系统调试方法

1.1 丰富的生产要素组件

FS作为国内专业的工厂物流离散事件仿真软件，提供了丰富的工厂生产要素组件库。用户可轻松搭建各行各业的生产车间场景，涵盖：

• 生产设备：CNC加工中心、装配线、检测站等

• 物流设备：AGV、RGV、输送线、提升机等

• 仓储设施：立库、货架、线边仓、吊挂仓等

• 人力资源：操作工、搬运工、质检员等

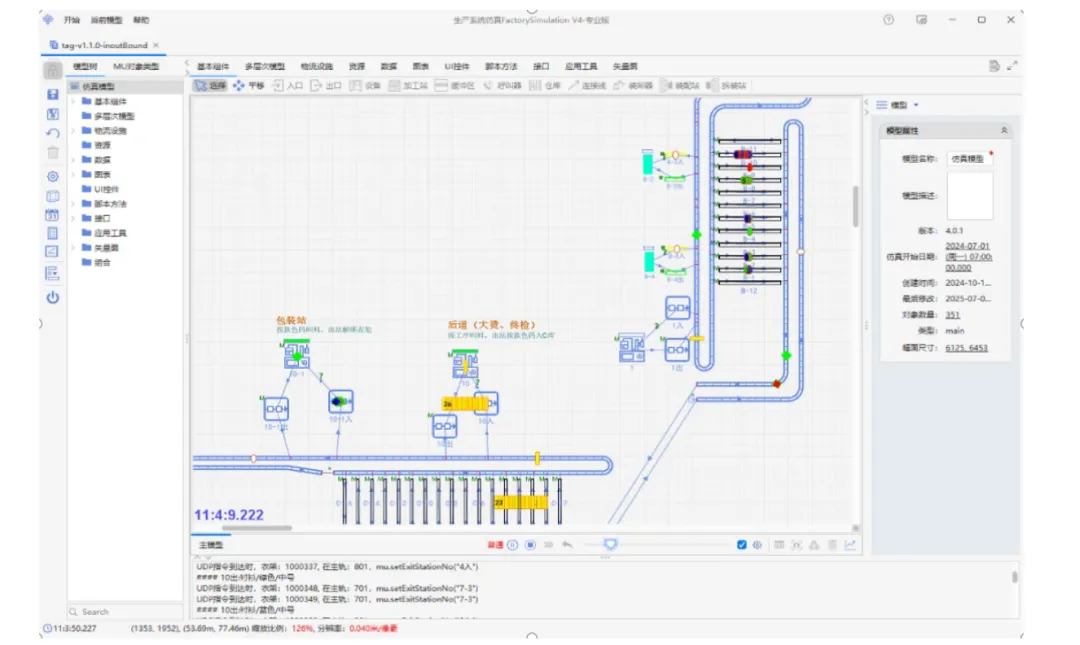

通过拖拽式建模，工程师可快速构建虚拟车间，进行生产仿真分析，包括设备利用率、线平衡分析和物流瓶颈识别，并找出最佳排单顺序。

1.2 灵活的逻辑控制能力

FS支持通过自定义Java脚本对物流的放行和旁路逻辑进行精细控制。这一能力使得仿真模型能够高度还原真实生产场景中的复杂业务规则，如：

• 基于优先级的物料放行策略

• 异常工况下的旁路处理逻辑

• 动态路径规划与调度算法

1.3 多样化的外部通讯接口

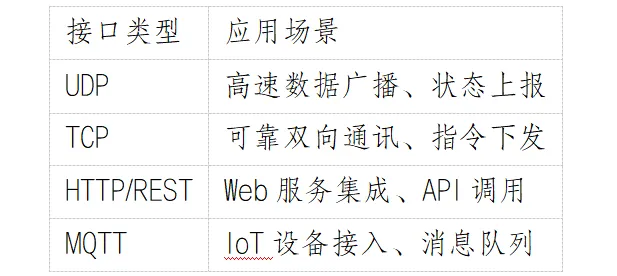

FS软件提供Socket组件，支持与外部系统进行实时通讯，涵盖多种工业标准接口：

这一能力为FS与MES/WMS/WCS等外部系统的深度集成奠定了技术基础。

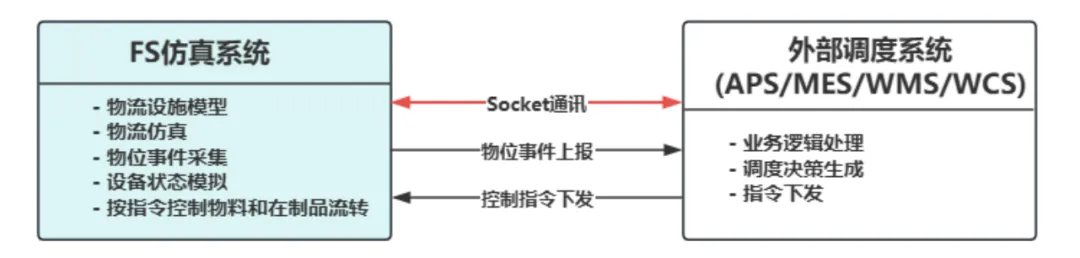

2.1 系统架构设计

在涉及MES/WMS/WCS对物流设施进行调度的项目中，FS仿真系统可作为”数字孪生”层，与外部系统形成闭环控制架构：

2.2 数据交互流程

• 物位事件上报：仿真过程中，物料和在制品的位置变化事件通过Socket组件实时上传到外部系统

• 外部系统处理：MES/WMS/WCS接收事件后，根据业务规则进行调度决策

• 控制指令下发：外部系统将指令（如放行、拦截、路径选择）下发回FS系统

• 仿真继续执行：FS根据接收到的指令驱动下一步仿真

这一闭环流程实现了仿真系统与真实调度系统的双向交互，为方案验证提供了可靠的技术手段。

3.1 方案推演与效果呈现

对方案商而言，此方法可在初步设计阶段进行事先生产推演，从理论上验证设计方案的可行性。通过可视化的仿真结果，向客户展示：

• 设备利用率预测

• 产能瓶颈分析

• 物流路径优化效果

• 不同排产策略的对比

这种”先仿真、后实施”的方式，为客户提供有说服力的展示手段，显著提升方案中标率。

3.2 系统适配与提前调试

对甲方和实施方而言，此方法可在车间建设前完成外部系统的适配开发和调试：

• 提前发现接口问题：在虚拟环境中验证通讯协议 和数据格式

• 调试调度逻辑：反复测试不同工况下的调度策略

• 优化系统参数：调整缓冲区容量、节拍时间等关   键参数

• 降低实施风险：减少现场调试时间和返工成本

3.3 缩短建设周期

通过FS仿真事先对物流设施进行模拟，项目团队可：

• 并行开展软件开发和方案验证

• 提前识别并解决潜在问题

• 减少现场联调时间

• 降低项目延期风险

综合评估，该方法可缩短车间建设周期约20%-30%。

4.1 建模精度把控

仿真模型的精度直接影响调试效果。建议：

• 关键设备按1:1精度建模

• 物流路径与实际布局保持一致

• 工艺参数参考历史数据或设备规格书

4.2 接口协议规范

在FS与外部系统对接前，应明确：

• 通讯协议类型（TCP/UDP/HTTP/MQTT）

• 数据格式（JSON/XML/Protobuf）

• 消息编码规范

• 异常处理机制

4.3 迭代优化策略

采用”建模→仿真→调试→优化”的迭代方式，逐步完善方案和系统。每个迭代周期建议控制在1-2周内，确保项目进度可控。

FS仿真软件与外部调度系统的协同调试方法，为制造业数字化转型提供了一条高效、低风险的技术路径。通过“先虚后实”的实施策略，方案商和甲方可在项目早期充分验证方案可行性，提前发现并解决问题，最终实现缩短建设周期、降低投资风险的目标。

随着数字孪生技术的不断成熟，此类仿真驱动的方法将在更多制造业场景中得到应用，成为智能工厂建设的标准实践。
