Ansys电路软件如何导入spice模型???

ansys电磁系列有两个电路软件，一个是circuit 一个是simplorer，两个软件都支持导入spice模型，但是导入的方式不同，下面听小仿我娓娓道来~

circuit:

对于circuit导入Spice,可谓之非常简单【这篇文章本来叫simplorer如何导入Spcie模型，也就是小仿就不打算介绍circuit的导入方式来着

】

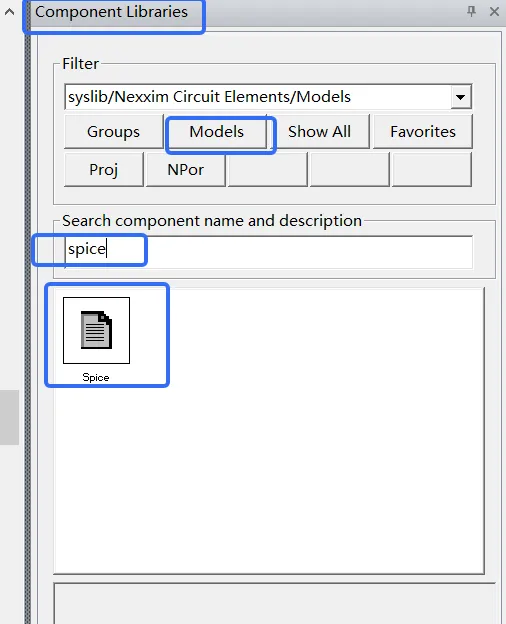

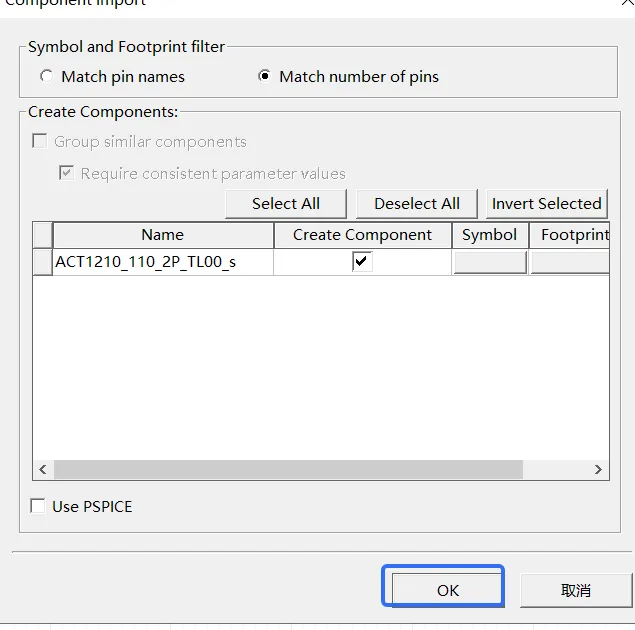

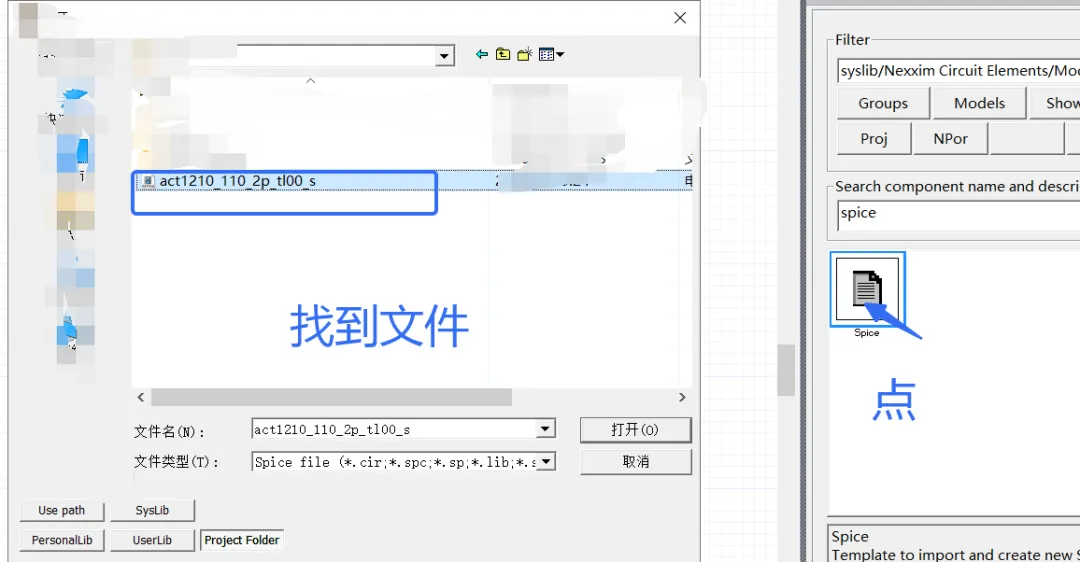

circuit的 spcie模块放在了component Libraries，Spice的导入入口直接在models中找就行，也可以一步到位直接搜索【图1】。之后按照【图2】操作找到Spice模型，然后点击【图3】中的ok,图4即为导入成功的Spice模型。

图1

图2

图3

图4

simplorer:

simplore比较麻烦的地方是找不到导入入口，小仿我也是找了很久才找到导入的地方~

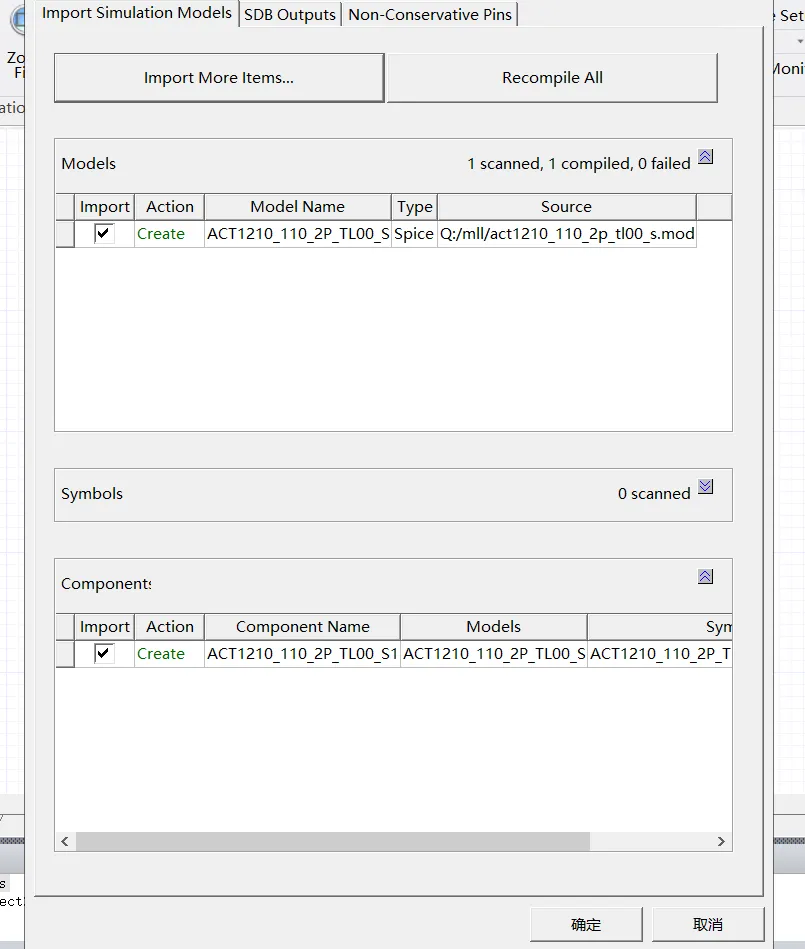

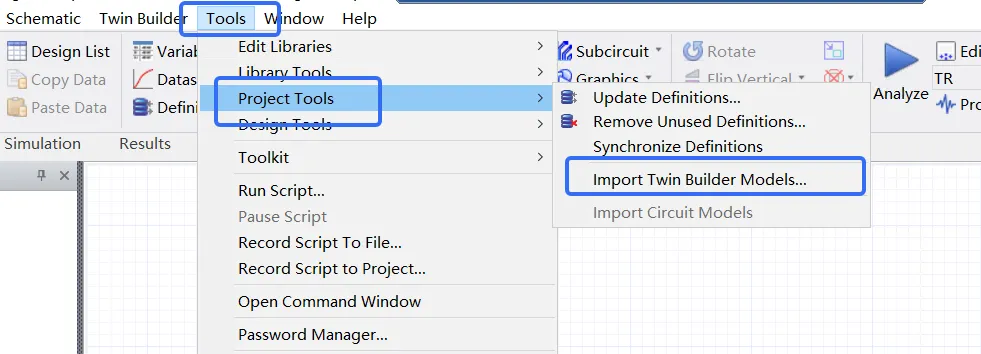

【图5】即为导入的地方，没想到吧，导入入口在Tools里；【找的我好苦~】之后就是按照图6正常导入就行~

你以为这样就结束了？

还有第二关！！！

按照图6操作后，你当前界面什么也没有

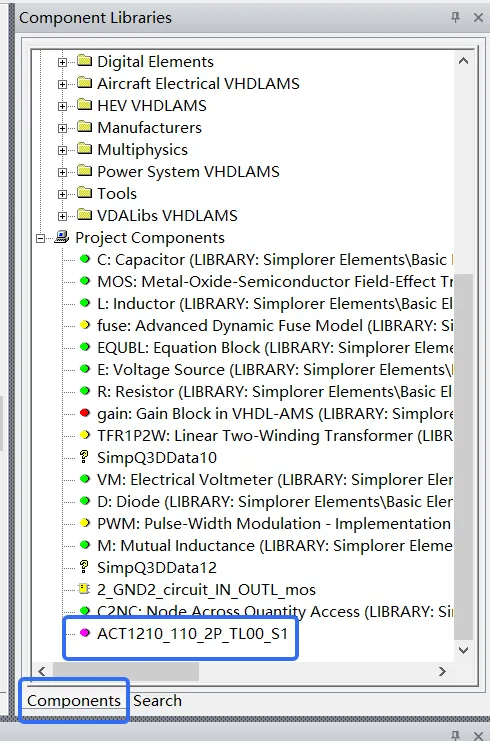

，那么模型在哪里呢？答案在图7;

图5

图6

图7

以上呢，就是本次更新的一些内容，也是小仿的一些笔记，如果大家觉得有用记得多多转发，另外小仿之前有用cst仿真Spcie模型:
