插件分享-SHP-SKP.yxh|一键转换SKP,告别三角面

做规划、景观、建筑设计的小伙伴，是不是经常被SHP和SKP格式转换难住？

导入SKP要么比例错乱，XY轴和Z轴失衡；要么变成零散三角面，编辑起来头大；想实现双向转换，还要折腾好几个工具… 为了解决工作中的痛点，小编结合AI代码生成SHP-SKP转换插件，没有复杂功能，只专注3件事，帮大家高效搞定格式转换！

插件名称：SHP-SKP.yxh（安装包真实格式为.rbz，即SHP-SKP.yxh.rbz）

链接 https://pan.baidu.com/s/1TOKAQKhar6ZvFqjO6vcCIw

提取码: j796

核心定位：个人自制、轻量化、易操作，专门解决设计师日常格式转换刚需，拒绝冗余功能，上手即会～

✅ 核心优势（只解决3个关键痛点）

不搞花里胡哨，每一个功能都贴合实际工作需求，新手也能轻松拿捏：

1.  双向转换无压力：SketchUp侧可直接导入SHP文件（仅支持Polygon/PolygonZ类型）；ArcGIS侧搭配同级专属工具（HYX_SHP_SKP.pyt + shp_skp_core.py），可实现SKP反向导出为SHP，一套工具搞定双向互通，无需额外软件。

2.  比例精准不歪斜：默认支持“GIS米”单位，平面与高度字段自动统一换算为SketchUp内部英寸（约39.37倍），无需手动输入缩放系数，确保长宽高比例完全一致，导入后无需二次调整，告别比例错乱烦恼。

3.  组群规整不杂乱：导入时自动生成规整组群，而非密密麻麻的三角面；可通过DBF属性表设置分组和组名称，相同属性要素自动归为一组，便于批量编辑、整批管理，完全贴合SketchUp建模习惯。

📥 重点｜详细安装步骤（两种方法，任选其一）

安装超简单，全程不超过3步，两种方法适配不同需求，新手优先选方法1，更便捷！

方法1：一键安装（推荐，新手首选）

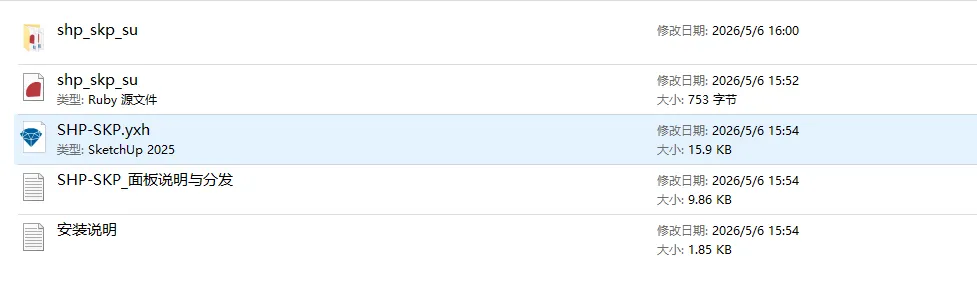

1.  下载插件安装包：SHP-SKP.yxh_分发包.zip（解压）；

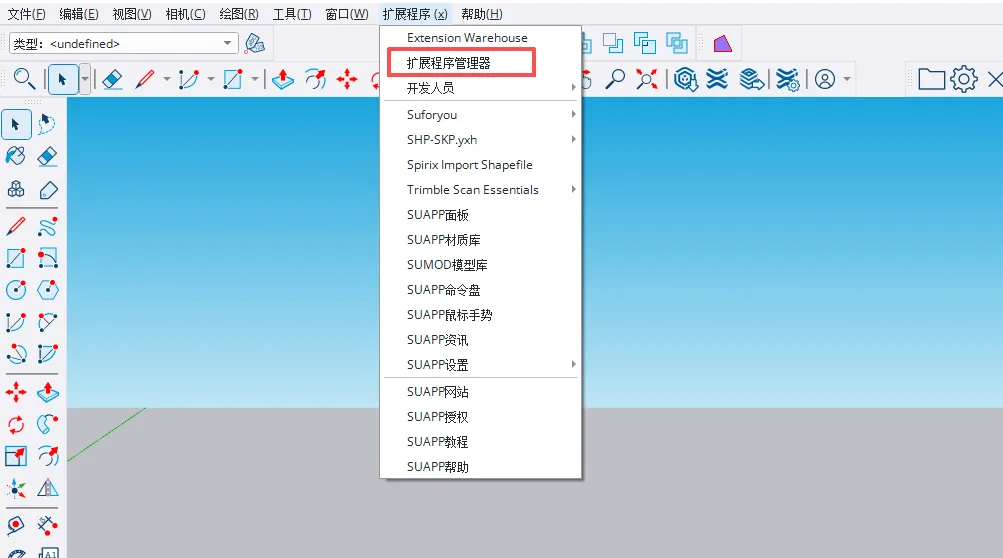

2.  打开SketchUp软件，点击顶部菜单栏「扩展程序」→ 「扩展程序管理器」；

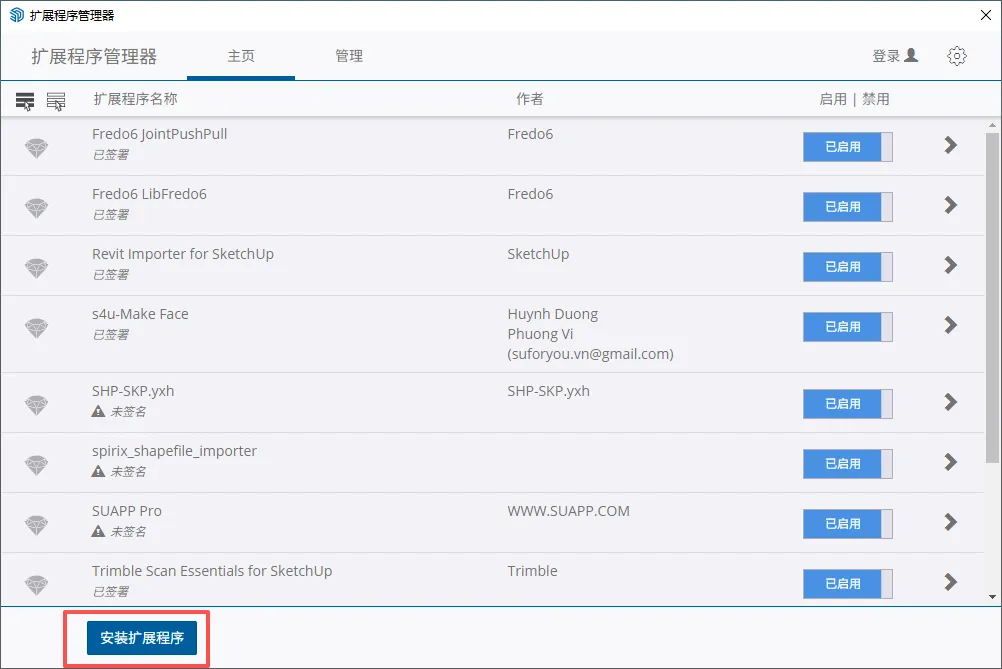

3.  在弹出的窗口中，点击「安装扩展程序」，找到并选中SHP-SKP.yxh.rbz文件，确认后等待安装完成，重启SketchUp即可（若提示重启，务必重启生效）。

安装注意事项

•  卸载旧版插件时，需删除Plugins文件夹内的shapefile.rb文件和hyx_shapefile整个文件夹，再安装新版，避免冲突；

•  插件3.2.2版本起，默认“GIS米”平面与高度字段统一换算为SU英寸，无需再手动设置XY≈39、Z=1的组合，避免比例错乱；

•  建议使用近年SketchUp版本（已测试2018、2025等），过旧版本可能出现界面异常。

🔧 重点｜详细使用步骤（全程可视化，一步不差）

安装完成后，使用步骤超简单，重点关注3个关键操作，就能轻松完成转换：

第一步：打开插件面板

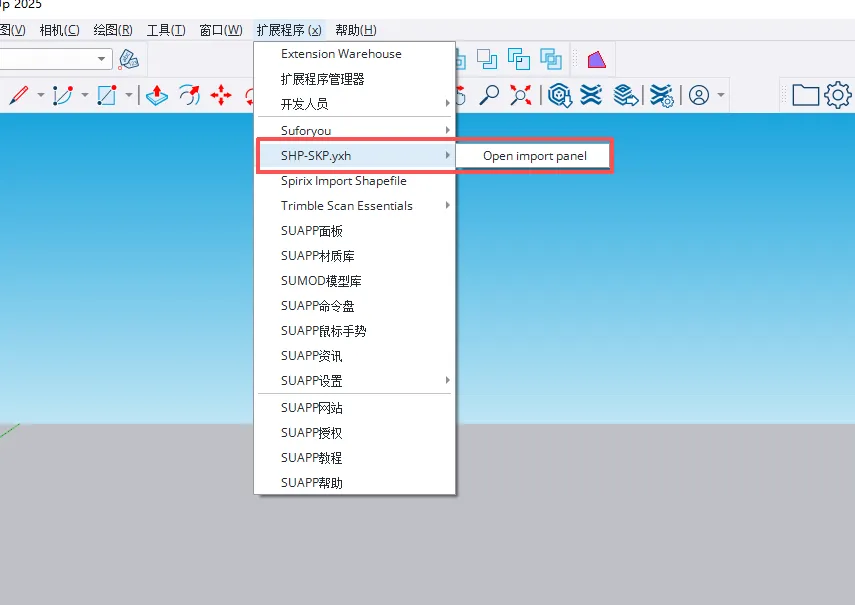

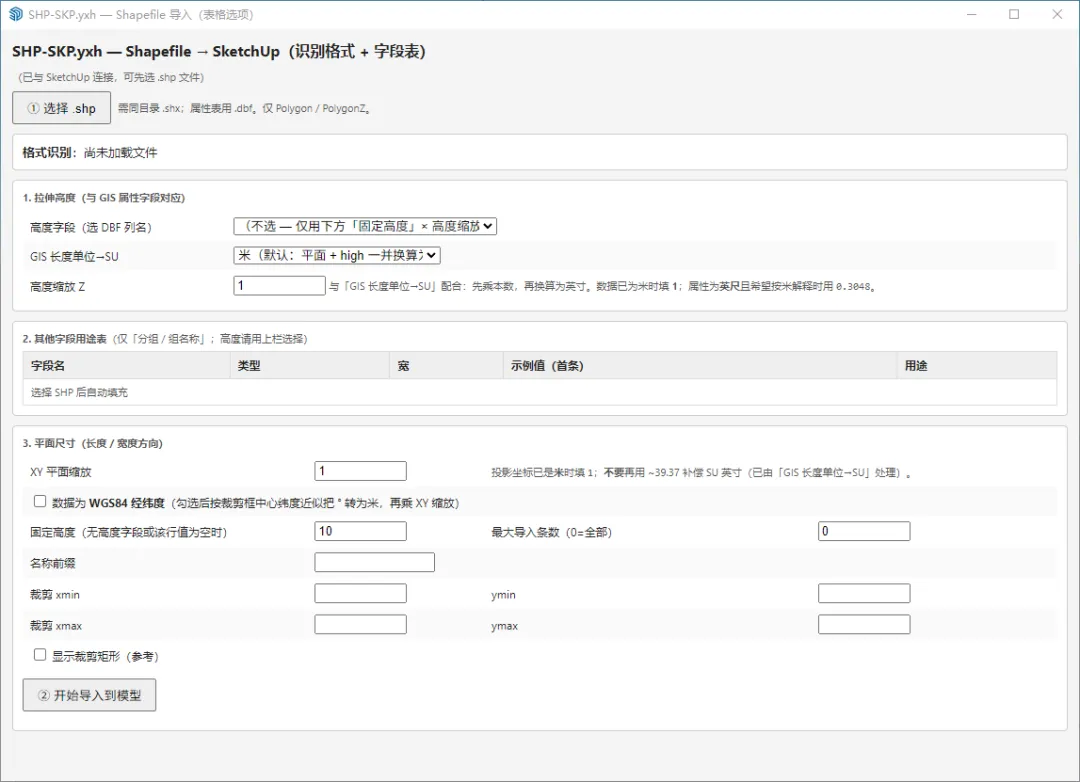

打开SketchUp，点击顶部菜单栏「扩展程序」（英文界面为Extensions/Plugins）→ 找到「SHP-SKP.yxh」→ 点击打开导入面板，面板打开后即可开始操作。

第二步：准备并选择SHP文件

1.  准备好需要转换的SHP文件，注意：.shp文件同目录下，最好同时有.shx（索引文件，缺少则无法读取几何）和.dbf（属性表，用于设置高度、分组）文件；

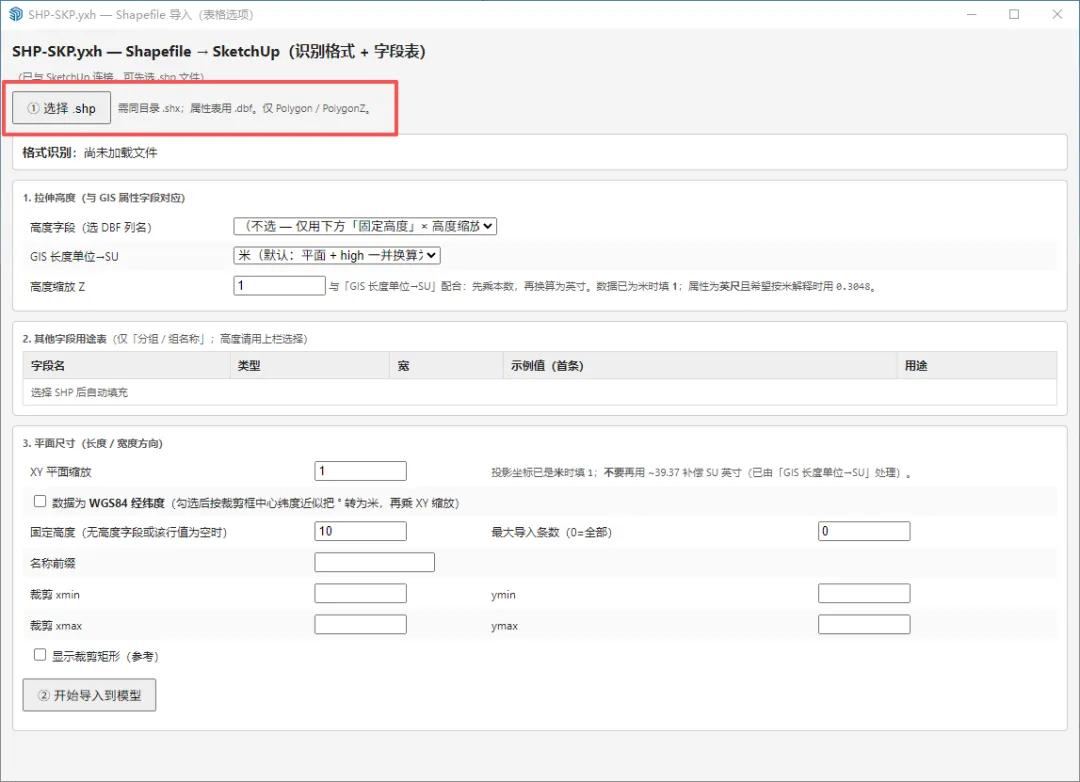

2.  在插件面板中，点击「选择.shp」按钮，打开系统文件框，选中需要转换的.shp文件（仅支持面类型，线、点类型不支持，会提示报错）；

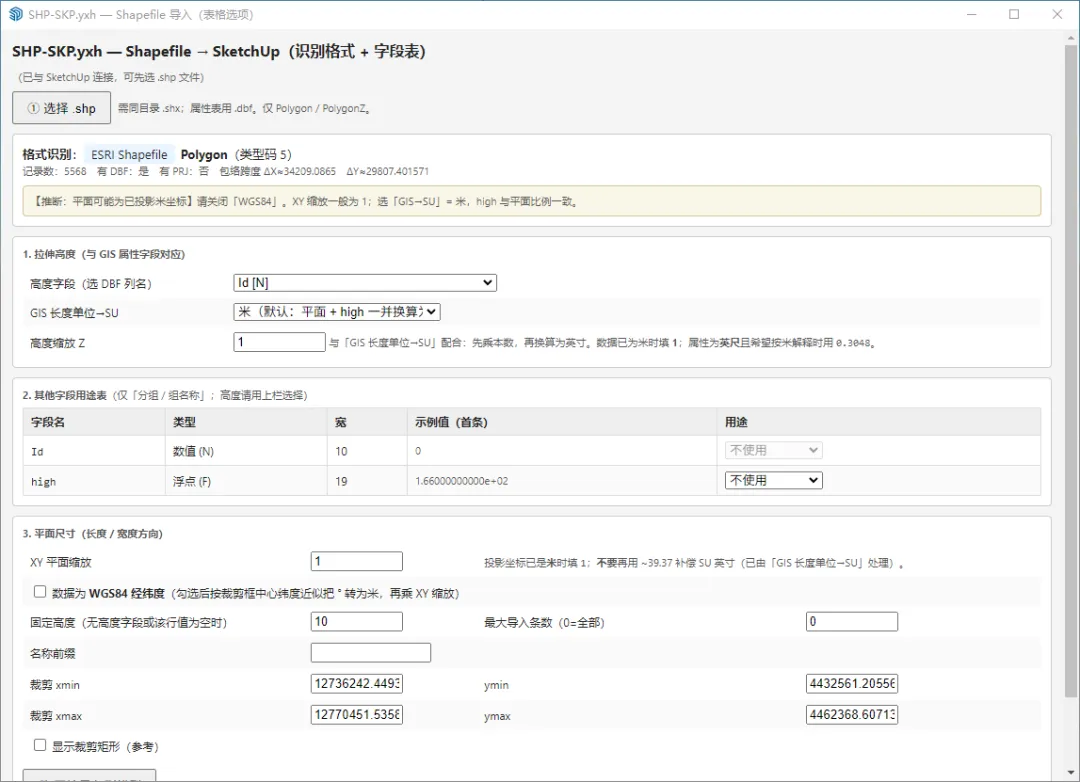

3.  选择文件后，面板会自动刷新，显示文件格式、记录数等信息，确认无误后，进行下一步设置。

第三步：关键参数设置（确保比例一致、组群规整）

重点设置3个核心参数，其余参数默认即可，新手无需额外调整：

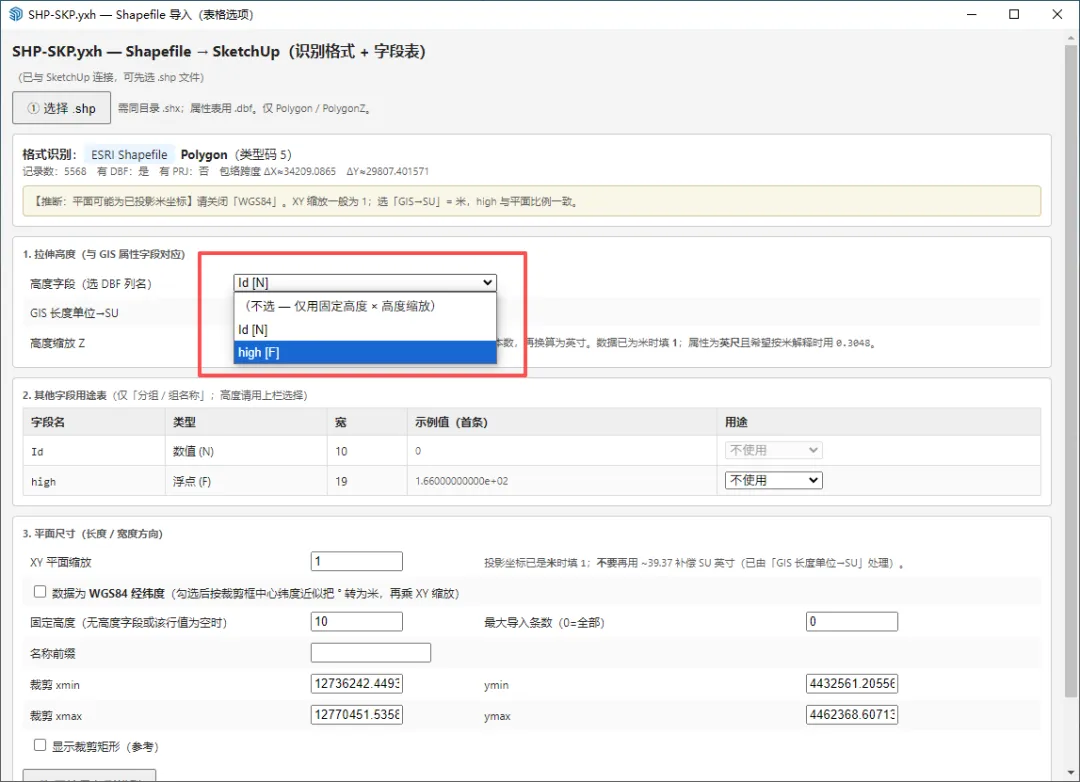

1.  高度设置：在面板「区块1—拉伸高度」中，从下拉框选择DBF属性表中的高度字段（若未选择，将使用固定高度）；若高度已为米，「高度缩放Z」填1即可；

2.  比例设置：「GIS长度单位→SU」默认选择「米」，无需改动，插件会自动将米换算为SU英寸，确保长宽高比例一致；「XY平面缩放」默认填1，不要手动输入39.37（避免破坏比例）；

第四步：开始导入转换

1.  确认参数设置无误后，确保SketchUp中已打开或新建.skp文件（无活动模型会提示报错）；

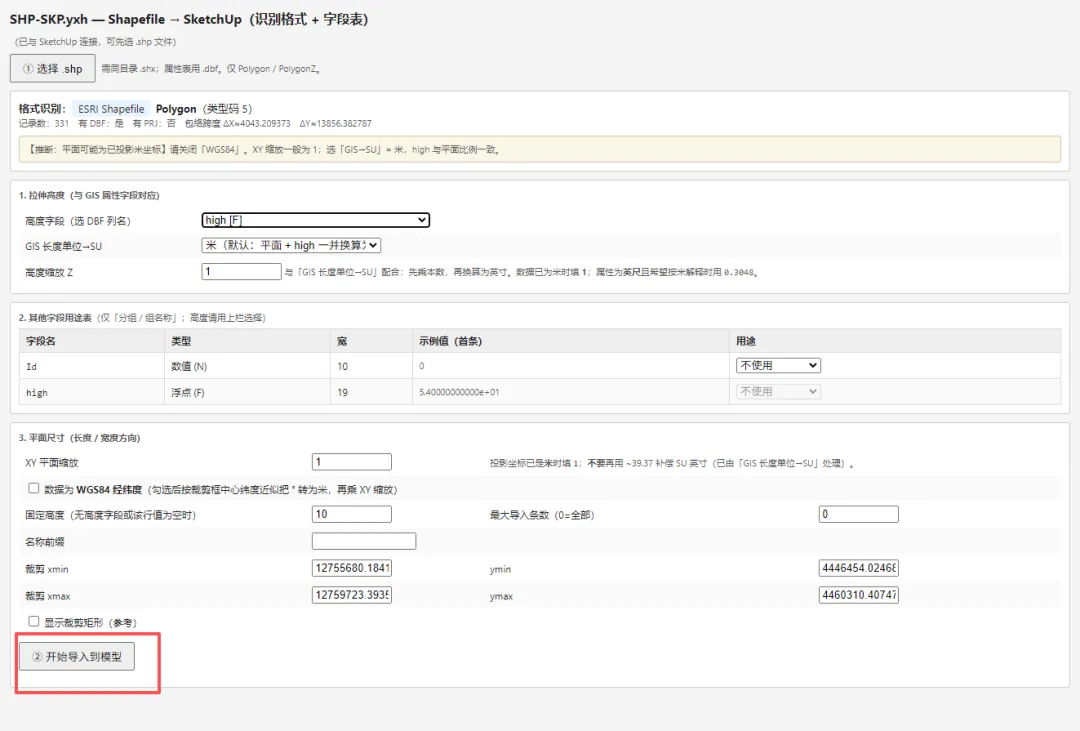

2.  点击面板底部「开始导入到模型」按钮，插件会自动关闭对话框，执行导入操作（导入过程可撤销）；

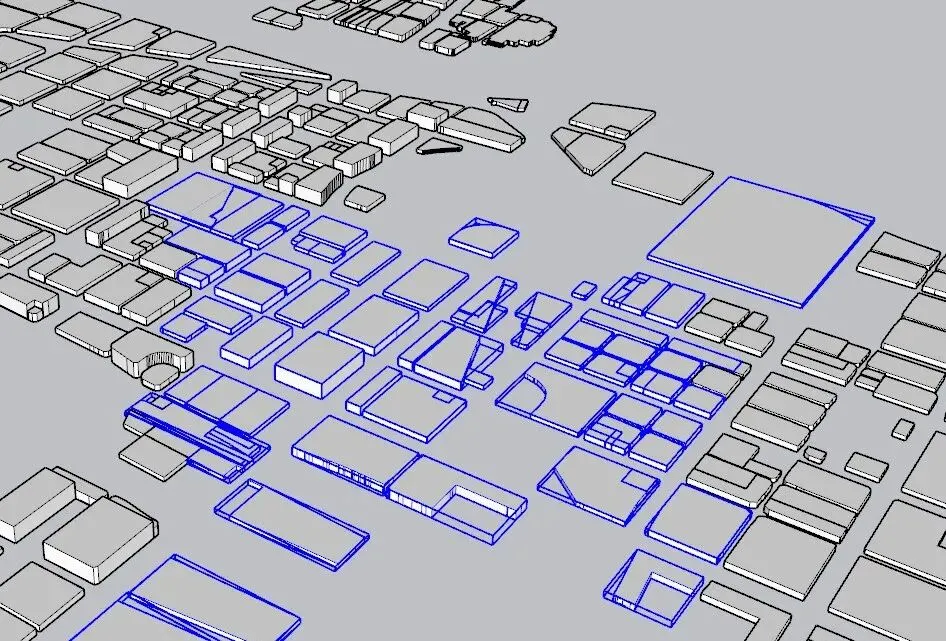

3.  导入完成后，即可看到规整的组群模型，无三角面，比例与GIS中一致，可直接编辑使用。

💡 补充说明（简化版，够用即可）

1.  ArcGIS侧双向转换：若需要SKP导出为SHP，单独使用同级的arcgis_shp_skp文件夹（测试中），与SketchUp插件无重复安装关系；

2.  常见小问题：导入成功数为0，检查是否误勾WGS84、裁剪框是否偏开数据或缺少.shx文件；比例不对，核对「GIS长度单位→SU」和缩放参数；

这款小插件，完全是为了解决自己工作中的痛点，没有复杂功能，专注做好格式转换、比例一致、组群规整这3件事，希望能帮到同样有需求的小伙伴～

如果使用过程中有问题，可留言交流，后续也会根据大家的需求，慢慢优化插件功能❤️
