【题记】2026年高考已经拉下帷幕,试题已经呈现在各位面前,今年广东卷化学试题精彩纷呈,和以往相比有质的飞跃,能很好的防止机械刷题,套模板,回归学科本质,便于为国选材,区分度应该很好。命题人的高超命题技术值得我们学习,无论是题干语言,还是设问方式,值得推崇,下面仅以第4题为例,从四个层面展开,供各位老师参考,囿于个人认知不足,旨在抛砖引玉,避免挂一漏万,欢迎各位批评指正,欢迎留言讨论。

【原题录入】(2026年广东高考化学试题4.光影岁月流转,科技定格万象。下列说法正确的是

A.烛焰小孔成像。蜡烛燃烧时化学能全部转化为光能

B.凸透镜聚光成像。石英玻璃凸透镜的主要成分为硅酸钙

    C.卤化银胶片感光成像。2AgBr2Ag+Br2属于化合反应
   D.硅基器件数字成像。单晶硅应用非常广泛,属于共价晶体

一、解题基本分析:

1. 命题理念

本题以“科技定格万象” 为主题,将化学知识与影像技术的发展史深度融合。命题理念体现了三个维度:文化维度——从烛焰小孔成像到硅基数字成像,展现了人类记录影像的技术演进;学科维度——将能量转化、材料分类、反应类型、晶体结构四个核心概念有机串联;价值维度——让学生体会化学在科技进步中的基础性作用。

2. 素材选取与情境创设

素材选取具有鲜明的“古今贯通” 特征:A选项取材于中国古代小孔成像(物理与化学的交汇),B选项涉及光学玻璃材料(化学与光学的交叉),C选项对应传统胶片摄影(经典的化学感光反应),D选项指向当代数字技术(化学与信息技术的融合)。这种选材方式使试题具备了跨学科、跨时空的宏大视野

情境创设的精妙之处在于“以一条主线贯穿四个独立知识点” ——表面看是四种成像技术,实则是四个化学概念的载体。学生需要从具体情境中抽象出化学本质,这恰恰是“素养立意”的核心要求。

3. 考查目标与问题层级

本题的考查目标分为三个层级:

第一层(识记与理解) :判断单晶硅属于共价晶体(D选项),识别化合反应的定义(C选项)。

第二层(分析与辨别) :辨析“石英玻璃”与“硅酸钙”的区别(B选项),区分“化学能全部转化”与“部分转化”(A选项)。

第三层(综合与批判) :在四个貌似合理的情境描述中,运用化学原理逐一甄别,做出正确判断。

4. 核心素养考查逻辑

宏观辨识与微观探析D选项要求学生从单晶硅的宏观应用(数字成像)追溯到微观结构(共价晶体),建立“结构决定性质、性质决定用途”的化学思维。

证据推理与模型认知C选项要求学生依据化学反应方程式,运用“化合反应”的定义模型进行推理判断。

科学态度与社会责任:通过展示从传统胶片到数字成像的技术演进,让学生认识到化学在推动社会进步中的重要作用。

5. 解题策略

排除法为主,精准定位

A选项:燃烧过程中化学能转化为热能和光能,“全部”转化为光能表述绝对化,排除。

B选项:石英玻璃的主要成分为SiO₂而非硅酸钙(CaSiO₃),概念混淆,排除。

C选项:2AgBr=2Ag+Br2属于分解反应(一种物质生成两种物质),并非化合反应,排除。

D选项:单晶硅是典型的共价晶体,表述正确,当选。

二、命题视角简单分析

1. 适应新课程标准的更高要求

《普通高中化学课程标准(2017年版2025年修订)》明确提出学科核心素养的五个维度。2026年广东卷实现了核心素养考查的全覆盖。第4题以影像技术为载体,将四个知识点串联,正是“宏观辨识与微观探析”“科学态度与社会责任”等素养的综合体现

2. 适应教育评价改革的导向

教育评价改革要求改变“唯分数”的单一评价模式,注重考查学生的综合素质。试卷通过情境创新、设问方式创新,打破了应试套路。第4题的“一境贯穿”模式正是对“改变相对固化的试题形式”政策要求的积极响应。

3. 适应AI时代的人才培养需求

AI技术快速发展的背景下,教育必须培养学生AI无法替代的能力——创新思维、跨学科整合能力、真实问题解决能力。第4题本身就以“数字成像”这一AI时代核心技术为背景,将化学知识与信息技术发展相勾连,正是对这一时代需求的回应

4. 命题新趋势

2026年广东卷可以看出命题的三大新趋势

情境真实化:所有命题素材均要求真实且有文献支撑,摒弃凭空编造的情境。

思维可视化:要求学生展示思维过程而非仅呈现记忆结果,如字母运算、氢谱图分析、反向推演等。

知识结构化:打破模块壁垒,在真实问题情境中实现知识的有机融合

三、教学与备考启示

1. 夯实基础,回归教材

今年试卷注重核心素养,重视基本概念和基本方法。教学应引导学生回归教材基础,先巩固基础概念原理、基础实验、常见元素化合物等知识点。第4题的四个选项无一例外都指向最基础的化学概念——能量转化、材料分类、反应类型、晶体类型,说明“基础不牢,地动山摇”。

2. 强化情境教学与信息处理能力

高考试题情境新颖,注重弘扬学科核心价值。教学中应多引入社会科技热点和传统文化素材,培养学生从陌生情境中提取有效信息、建立与已有知识联系的能力。第4题的“影像技术”情境就是一个极佳的跨学科教学案例。

3. 重视“一境贯穿”式教学设计

针对试卷“一境贯穿”的命题新特点,教学应设计以真实主题串联多个知识点的综合性学习任务。例如,可以“光影成像”为主题,串联能量转化、材料科学、感光化学、半导体物理等跨章节内容,培养学生知识整合能力。

4. 培养批判性思维与精准表达

4题的成功解答依赖于对“全部转化”“主要成分”“化合反应” 等关键词的精准辨析。教学中应注重培养学生审题的敏锐性概念的精确性,特别是对绝对化表述(如“全部”“一定”“只能”)的高度警惕。

5. 深化对化学学科本质的理解

化学不仅是知识体系,更是理解物质世界的思维方式。第4题从四种成像技术中抽象出化学本质,体现了化学学科“从具体到抽象、从现象到本质”的学科思维特征。教学应超越知识点的机械传授,引导学生领悟化学的学科思想方法——结构决定性质、性质决定用途、变化伴随能量等核心观念。

6. 适配AI时代的备考方向

AI辅助教学日益普及的背景下,备考应聚焦AI无法替代的能力真实情境中的问题识别能力、跨领域知识的整合迁移能力、批判性思维与创新意识。训练应从“刷题”转向“研题”——研究命题逻辑、分析情境素材、反思解题路径,实现从“解题”到“解决问题”的转变。

四、剖析本题背后的学科知识串联

本题涉及物理、化学等学科知识融合,有初中学到的、有高中的、还有大学的知识,我们逐一简单介绍

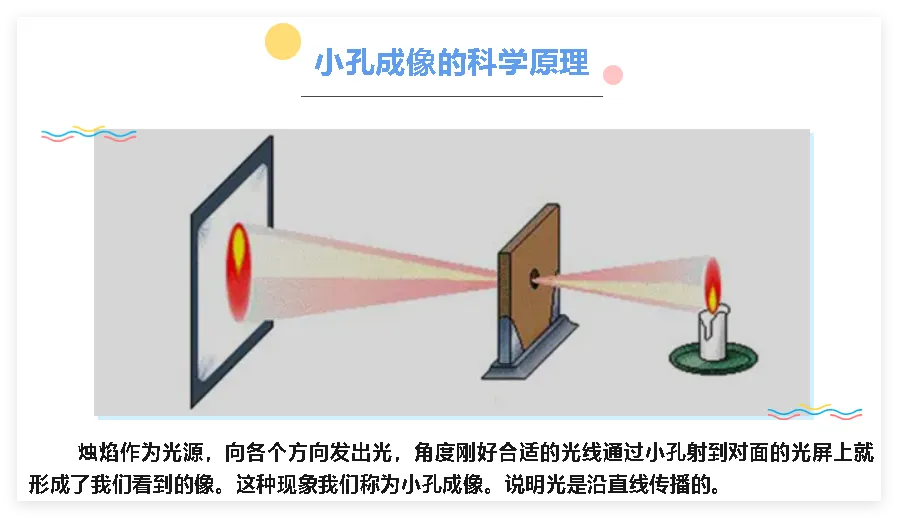

1.细说小孔成像
这是初中物理课上的一个演示实验:

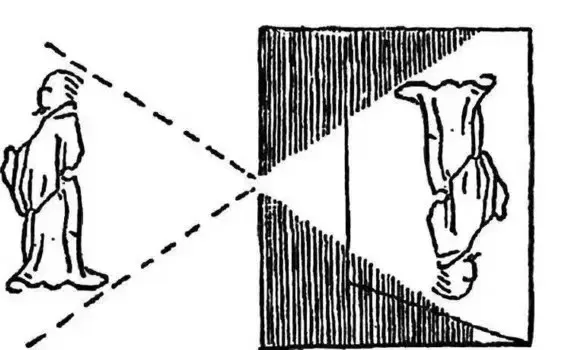

世界上第一个小孔成像实验

《墨经》中记载:“景到,在午有端,与景长,说在端。”(译文:影像倒立,在光线交会处有一小孔;关于影像的大小,在于小孔相对物、像的位置。)

“景,光之人,煦若射。下者之人也高,高者之人也下。足蔽下光,故成景于上;首蔽上光,故成景于下。在远近有端,与于光,故景库内也。(译文:影,光线照人,如果反射,其直若矢。射到下面就反射到高处,射到高处就反射到下面,因成倒影。足遮住下面的光,反射出来成影在上;头遮住上面的光,反射出来成影在下。在物的远处或近处有一小孔,物体为光的直线所射,反映于壁上,故影倒立于屏内。)

记录中不仅表明墨子与他的学生们发现了小孔成像这一现象,还指明了成的像是倒像、物距越远像越小。

2.凸透镜成像原理

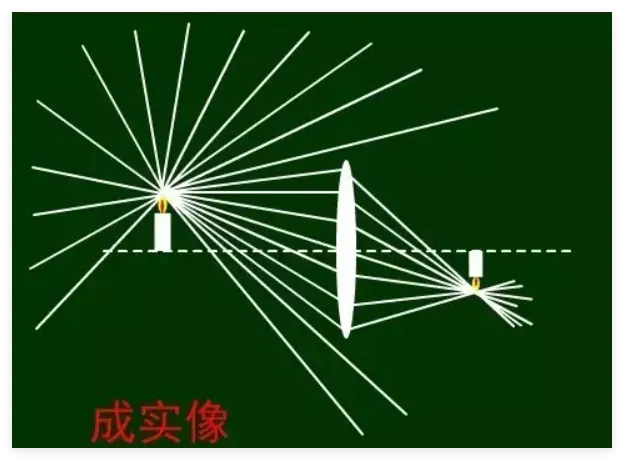

    凸透镜成像是光的折射现象,原理是凸透镜对光有会聚作用。在凸透镜成实像时,物体上某点发出的光经凸透镜折射后,折射光线相交于一点,该点就是物体上那个点的像点,同样道理,物体上其他点发出的光经凸透镜折射后各自成对应的像点,这些像点共同组成物体完整的像,该像能呈现在光屏上,为实像。如下图所示:

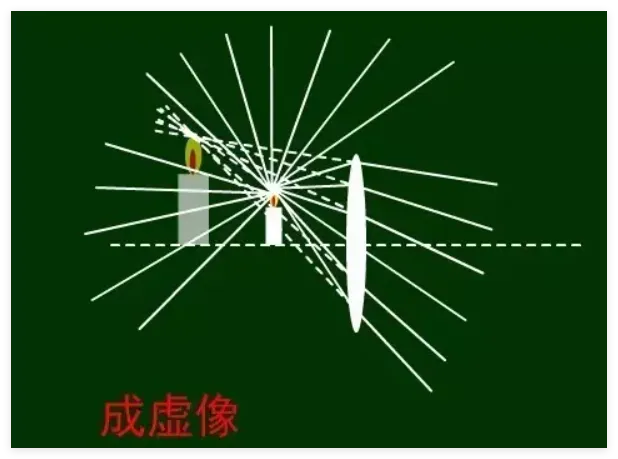

在凸透镜成虚像时,物体上某点发出的光经凸透镜折射后,折射光线不能相交,但折射光线的反向延长线(下图中的虚线)可以相交,交点就是物体上那个点的虚像点,同样道理,物体上其他点发出的光经凸透镜折射后各自成对应的虚像点,这些像点共同组成物体完整的虚像,虚像不能呈现在光屏上,可以用眼睛直接观察。如下图所示:

3.凸透镜成像规律

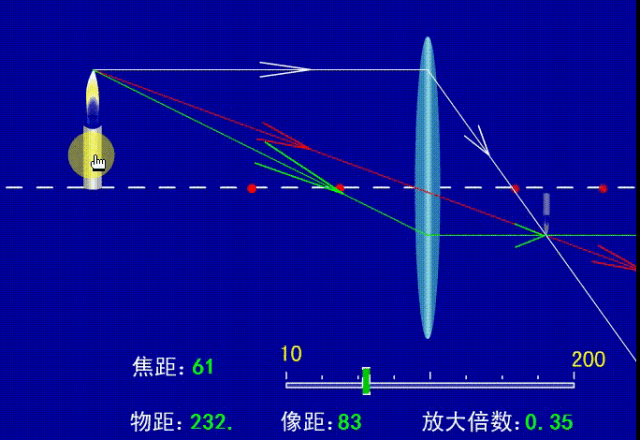

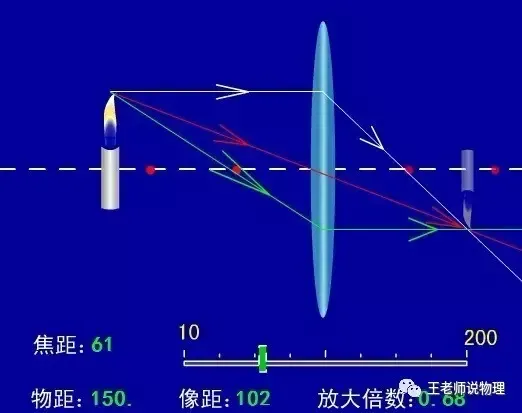

①物体在二倍焦距以外时:成倒立、缩小的实像,像成在一倍焦距与二倍焦距之间,实例是照相机。当物体靠近透镜时,像远离透镜,像会变大,但仍比物体小。像移动的距离比物移动的距离小,像移动的速度比物移动的速度小,在整个过程中像距始终小于物距。

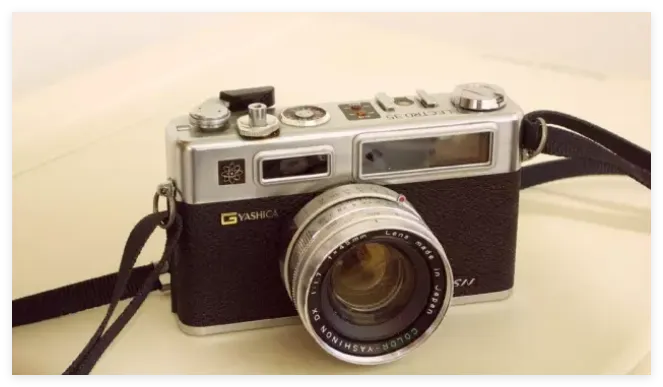

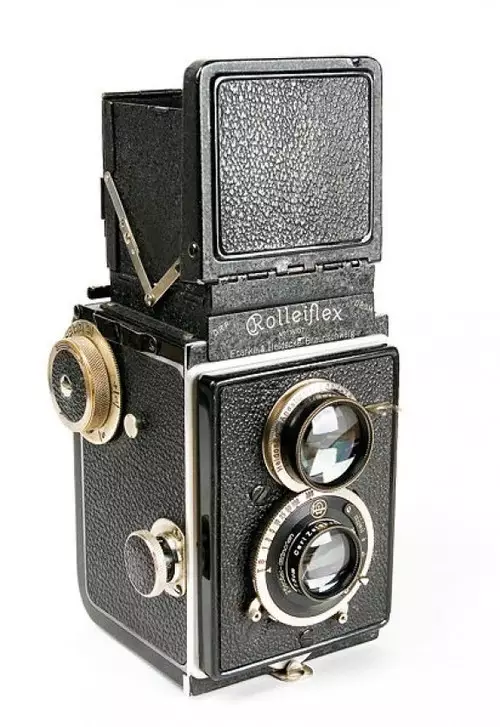

照相机:

②物体在二倍焦距处时:成倒立、等大的实像,像成在二倍焦距处。像与物的间距为四倍焦距(4f),该间距为凸透镜成实像时的物像最小间距。

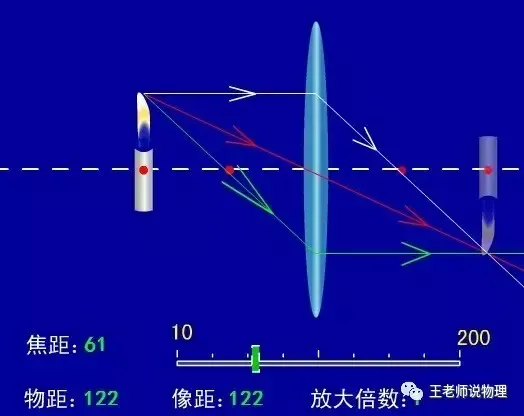

上图中,物体在二倍焦距处,像也在二倍焦距处,具体数据:焦距61,物距122,像距122,物像间距244。我们可以对比下边的两张图,发现不论物体在二倍焦距外还是在二倍焦距内,物像间距都比上图的244要大。

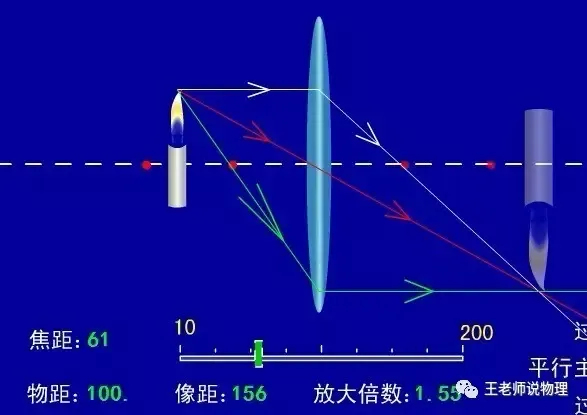

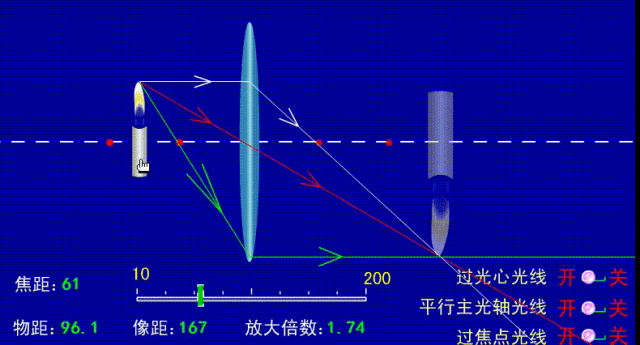

③物体在一倍焦距与二倍焦距之间时:成倒立、放大的实像,像成在二倍焦距以外,实例是投影仪、幻灯机、电影机。当物体靠近透镜时,像远离透镜,像会变大。像移动的距离比物移动的距离大,像移动的速度比物移动的速度大,在整个过程中像距始终大于物距。

投影仪:

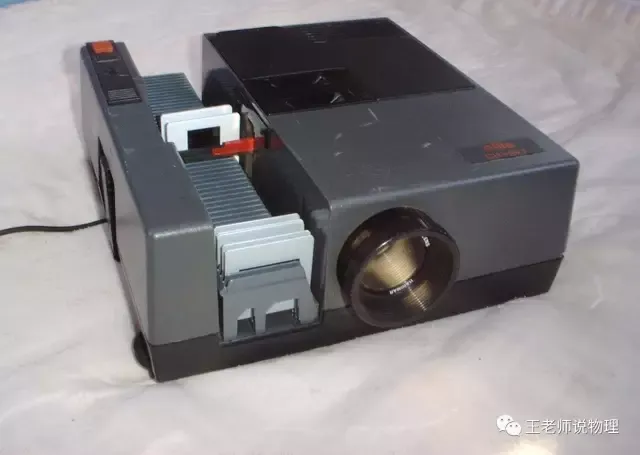

幻灯机:

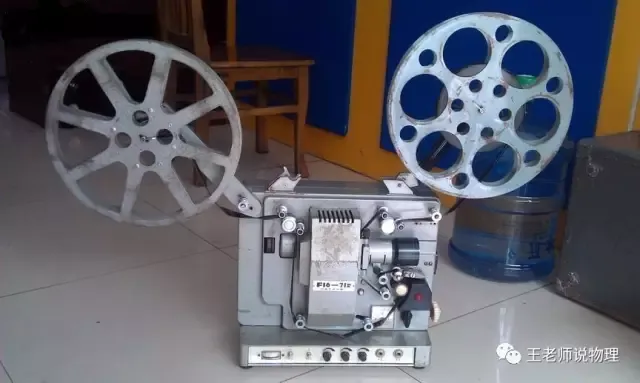

电影机:

④物体在焦点处时:我们发现折射光线是平行的,不能相交,所以不成像。

⑤物体在一倍焦距以内时:成正立、放大的虚像,像成在物体的同侧,像距大于物距,实例是放大镜。当物体靠近透镜时,像靠近透镜,且像会变小,但仍比物体大。像移动的距离比物移动的距离大,像移动的速度比物移动的速度大,在整个过程中像距始终大于物距。

放大镜:

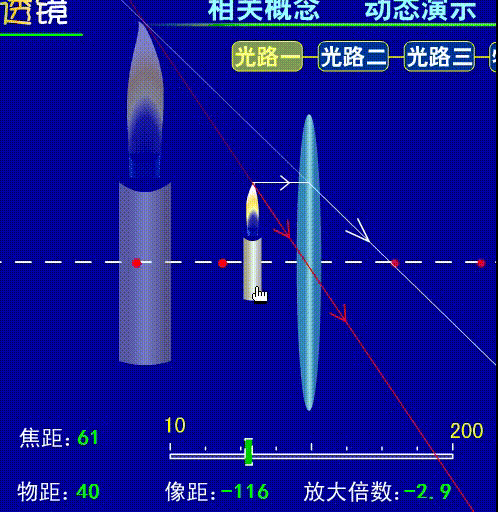

动态规律:成实像时:物近像远像变大,即物体靠近透镜,像远离透镜且变大。成虚像时:物远像远像变大,即物体远离透镜,像也远离且变大。实验中需将烛焰、凸透镜、光屏三者的中心调至同一高度,以确保像能成在光屏中央。

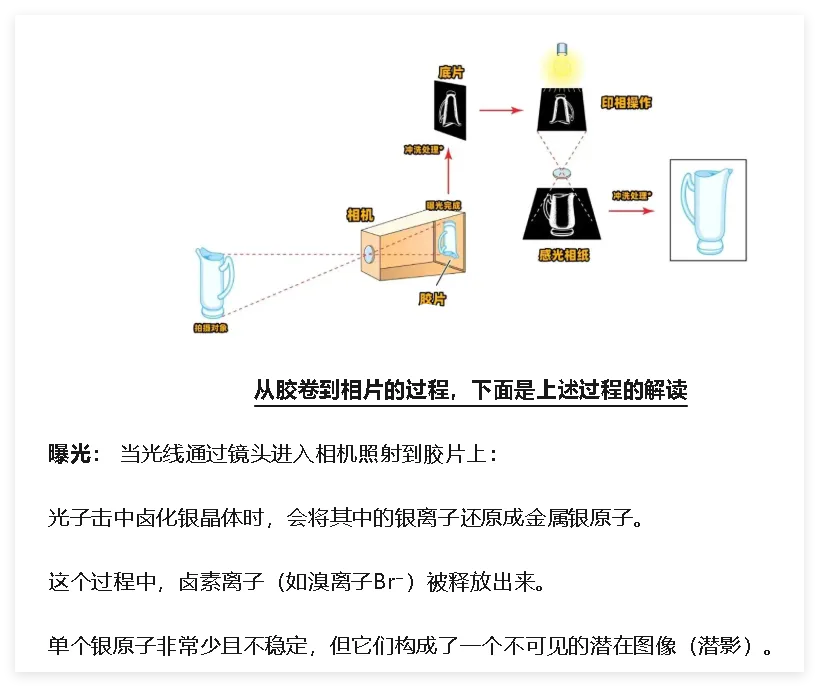

4.卤化银与胶卷及照相洗相片的基本原理

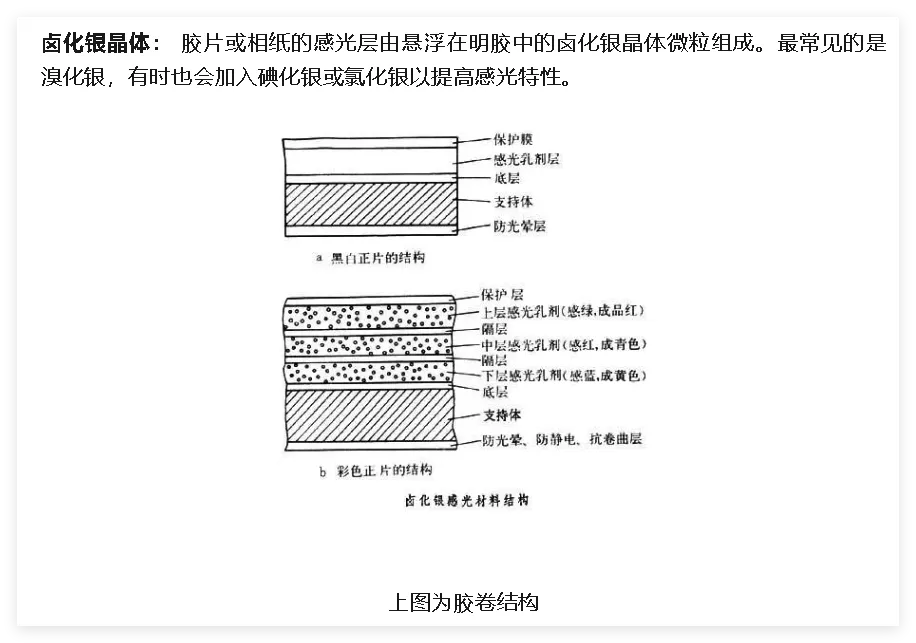

  • 卤化银盐片结构

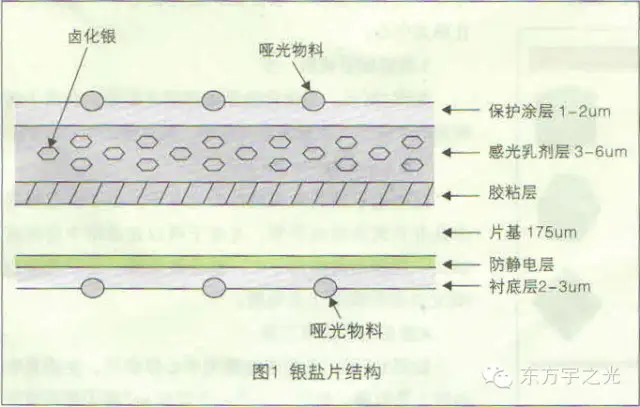

对于日常光绘所用0.175mm之银盐片,其剖面结构示意图如图1

结构说明保护涂层:主要成份为明胶,可以防止损伤感光乳剂层,其中一般还含有哑光物质。

感光乳剂层:又称感光层,是胶片中具有感光和成份保持性的关键部分,主要由卤化银、明胶、和其它助剂组成。

胶粘层:有时也叫下涂层,主要作用是将感光乳剂层粘结到片基上。

片基:是感光乳剂的载体,主要成分为PET,即聚对苯二甲酸乙二醇酯。

防静电层:涂有导电材料以除去静电荷,可减少灰尘粘连。

防光晕层:可提高卷曲平衡及吸收反射光,可防止光晕的产生,增加成像线条的锐度,一般也含哑光物质。

卤化银:金属银与卤族元素(氯、溴、碘)化合后所产生的化合物,是主要的感光材料,当感光及显影时会被原成金属银。

明胶:是从牛皮或骨头重提炼出来的一种无色透明胶体。明胶在乳剂层中起着均匀分散卤化银晶体微粒,使卤化银颗粒悬浮而不沉淀聚积的作用。另外,明胶还有保护胶片,增强卤化银感光性能的作用。

哑光物料:可防止银盐片互相粘连,提高操作方便性。其成份一般为二氧化硅或聚合物。

  • 银盐片基本制作流程

PET片基制作工艺流程

原料+溶剂溶解→过滤→降温浓缩→浇涂→烘干手卷→PET片基

明胶制作工艺流程

鲜皮→分割、分拣→脱脂→水洗→浸泡→水洗→中和→水洗→提胶→过

滤→杀菌→浓缩→冷凝→烘干→粉碎→搅拌→化验→测试→包装→成品

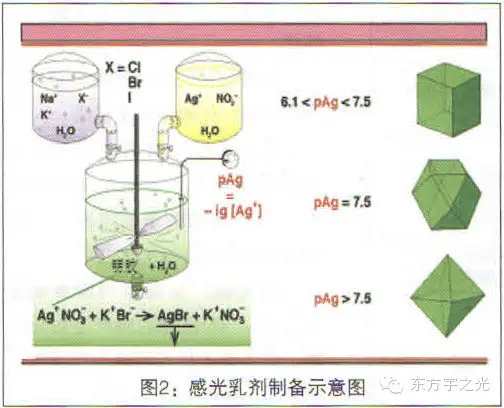

感光乳剂制作工艺流程(参见图2)

研磨成粉的明胶→蒸馏水中溶解并加入其它辅助原料→加入卤化钠(钾)溶液→加入硝酸银溶液→卤化银晶体形成→加入增感剂等其它原料→感光乳剂形成

银盐片的制作工艺流程

PET片基→预涂防光晕层→翻转→涂布胶粘层烘干→涂布感光乳剂层→烘干→涂布保护涂层→烘干→涂布保护涂层→烘干→裁切→包装→银盐片制作完成

制作流程说明

1. 从卤化银晶体形成开始,所有制作流程都是在暗房中完成;

2. 整个盐银片制作流程中需要严格防尘控制;

3. 感光乳剂制作过程需要持续搅拌;

4. 对感光乳剂敏感的物质有:汞、硫化物、含硅有机树脂放射性微粒

等,制作过程中严格管控。

5. 应特别留意感光乳剂制作中,加入增感剂是在卤化银晶体形成之后。这一点很关键,只有在晶体表面掺入增感剂,才能形成感光中心。

  • 银盐片感光原理

要说清楚成像原理,先得从感光乳剂制备说起。

1. 感光中心的形成

卤化银晶体形成的化学反应式如下:

AgNO3+KXAgX+KNO3

生成的卤化银难溶于水,在不断搅拌下,行程大小不一的晶粒均匀分散在明胶胶体中,在此时增感物质如硫离子(硫化银),则硫离子掺入卤化银晶体表面,并在晶体表面形成小聚集体,这就是感光中心。在银盐片曝光过程中,这些小聚集体(感光中心)能够捕获电子。

2. 卤化银晶体结构说明

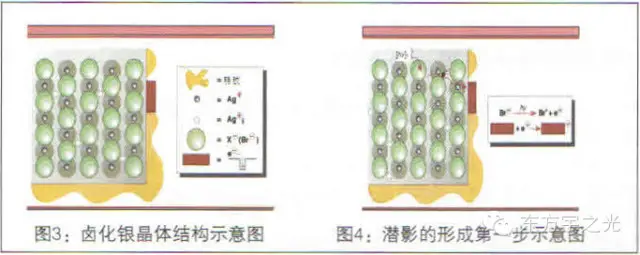

均匀分散在明胶中的卤化银晶体,其晶体结构如图3所示。其中Ag+X在晶体中规则排列(如图3所示)。然而,却有许多缺陷:

在晶格中银离子占据位置产生大量空隙;

填隙Ag+离子出现在非晶格位置,这些填隙Ag+离子可以在晶格中自由移动;

示意图中红色部分即为硫化银聚集体,即感光中心。这种聚集体形成位能,能俘获电子并将其束缚在感光中心。

3. 潜影的形成第一步

如图4所示,当卤化银晶体接受光能量,卤离子将释放一个电子,生成卤素自

由基,其反应式为:

Hγ+BrBr+e

这些电子因其来源被称为电光子。由于卤化银晶体具有非常高的电导率,光电子可以在晶格中自由移动。一旦移动到感光中心,就会被束缚。使感光中心(硫化银聚集体)带上负电荷。

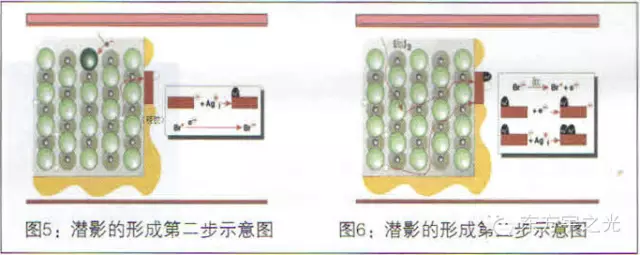

4. 潜影的形成第二步

如图5所示,以电子被感光中心俘获后,使感光中心带上负电荷。然后,一个一个填隙Ag+离子收到带负电感光中心的吸引移动到感光中心附近,Ag+被光电子还原成单质银,感光中心变成了银的富集地。卤离子释放出一个自由电子后变成卤原子.卤原子组成卤分子后离开晶体晶格结构被明胶吸收.

5.潜影的形成第三步

同上,卤素离子继续吸收光能,产生第二个光电子,紧接着将第二个填隙银离子还原成单质银,如此反复,则感光中心形成银单质聚集体。在感光中心形成至少四个以上银原子,则聚集体变得很稳定(实际形成一个潜像中心所需要的光电子数可能是几十个到几百个),但这种稳定的聚集体因为银原子数量太少.肉眼看不到,因此被称为潜影.此仍潜影名称的由来。但通过显影,可以将潜影显现出来(图示如图6)

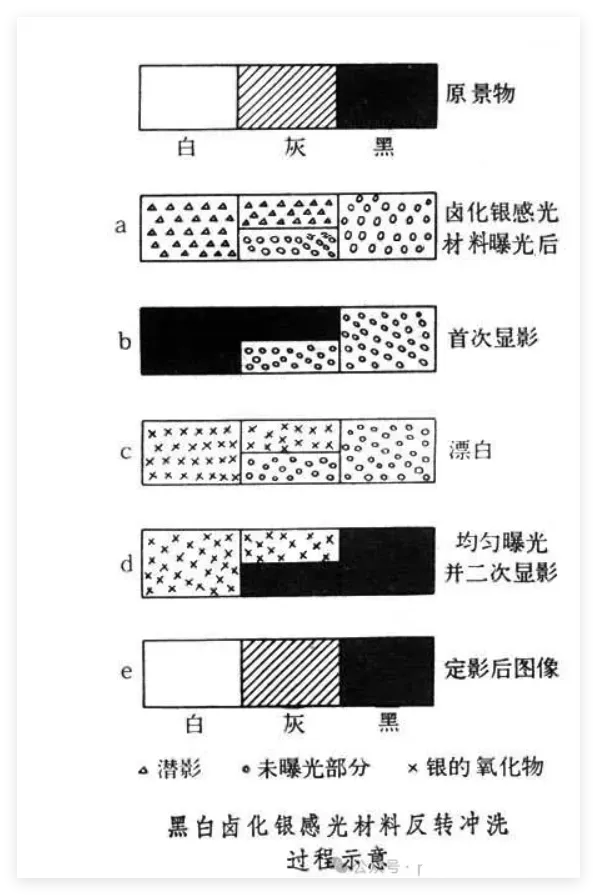

  • 银盐片显影原理

如图7所示,将已感光的银盐片浸人显影液中。因为显影液中加有浪化钾,它在溶液中电离出Br,感光中心是银原子,它不吸附Br,只有Ag+的地方才会吸附它。因此,除了感光中心外;都被Br所包围而形成负电屏障。这样,含有银原子聚集体的感光中心的银原子起月电极的作用,能将显影液氧化后释放的电子传导到Ag+。另一方面,由于银是惰性金属,因此显影液很容易将Ag+还原成金属银。如此持续下去,当显影剂释放出越来越多的电子时,晶体本体的银开始在感光中心上聚集.首先在晶体表面形成小凸点,凸点再长成发状银丝。当被曝光部分大部分的Ag+扩被还原成金属银时,则形成了可视的图形。据研究,一个感光中心能将本身2.5亿倍的Ag+还原成金属银。另一方面,未被曝光部分,则没有感光中心,因此所有的Ag+都吸附Br,形成Br离子屏障。因此氧化剂释放的电子不易被Ag+接收,也就不易被显影剂还原出来,因而不能形成可视图形。

  • 银盐片定影原理

显影后,未曝光且未被显影的卤化银晶体依然留在银盐片上。它们见光后.会自动发生光解。定影就是为了除去这些未曝光的卤化银晶体,防止已显影的银盐片在见光后光解。定影液的作用原理是把卤化银溶解掉.这是通过将卤化银转化成可溶性银络合物而

实现的,其方程式如下:

Ag++ 2S2032-Ag(S203)23-

这些可溶的银络合物离子从乳剂层中扩散出来,进人定影液。在随后的清水冲洗中被清洗掉。图示如图8

6.X射线影像等问题

X线影像的形成,应具备以下三个基本条件:首先,X线应具有一定的穿透力,这样才能穿透照射的组织结构;第二,被穿透的组织结构,必须存在着密度和厚度的差异,这样,在穿透过程中被吸收后剩余下来的X线量,才会是有差别的;第三,这个有差别的剩余X线,仍是不可见的,还必须经过显像这一过程,例如经X线片、荧屏或电视屏显示才能获得具有黑白对比、层次差异的X线影像1

       X射线成像一般是在感光胶片上成像,所以我们先看一下医用乳剂胶片的结构:

 医用乳剂主要分为两种结构:单面乳剂胶片结构和双面乳剂胶片结构3,如图Fig. 3所示。

其中主要部分是:保护层,感光乳剂层,结合层,片基层和防反射层。

    片基层是乳剂的支持体,现在胶片的片基主要是用聚脂薄膜。

    感光乳剂层,一般是由卤化银均匀地涂在片基上,感光乳剂性能决定了胶片的性能和作用。结合层起着把感光层和片基粘在一起的作用,以防止乳剂脱落。

     保护层起保护感光层的作用,防止划伤、檫伤等。

 Fig. 3 医用X线胶片结构3

医用胶片结构最主要的成分就是感光乳剂层,一般是卤化银。

下面以溴化银(AgBr)的成像为例进行说明:

卤化银的晶体结构为正六方体。每个溴化银晶体结构中的每个带正电荷的银离子周围有六个带负电荷的溴离子,同样,每个带负电荷的溴离子周围有六个带正电荷的银离子。它们有规律地对称排列,互相之间有固定的距离和角度,这种具有规则点阵结构排列的理想晶体内部电荷是平衡的,所有的离子都被带有相反电荷的离子包围着。这样的结构是稳定的,没有光敏性,也就是不会被感光。只有具有缺陷的点阵结构排列才能造成晶体结构的薄弱环节,而这些成为感光中心的薄弱环节才使卤化银晶体具有感光性4

在照相胶片的制备过程中,故意加入杂质并使非常小而均匀的杂质颗粒与卤化银感光乳剂非常均匀地涂布在胶片上,越均匀胶片质量越好,越均匀感光中心分布就越均匀。照片的分辨率和质感越好4

胶片感光层曝光时,能量为hv的光子作用于卤化银晶体上,卤离子首先吸收光量子,释放出一个自由电子后变成卤原子,卤原子组成卤分子后离开晶体晶格结构被明胶吸收,自由电子则迅速移向感光中心并固定下来。这样感光中心便成了吸附很多电子的负电场带电体。晶体内的晶格间银离子在电场作用下被引向电场,银离子反过来俘获聚集在感光中心的电子,结果被还原成银原子。还原后的金属银原子也被固定在该感光中心上,从而使感光中心进一步扩大,扩大了的感光中心又不断地俘获光解出来的电子,周而复始,感光中心不断长大,达到一定程度就曝光合适,这时的感光中心形成的显影中心构成影像的潜影核,潜影则是由无数显影中心构成并经过后期化学显影和定影过程形成我们需要的影像4过程如图Fig. 4所示5

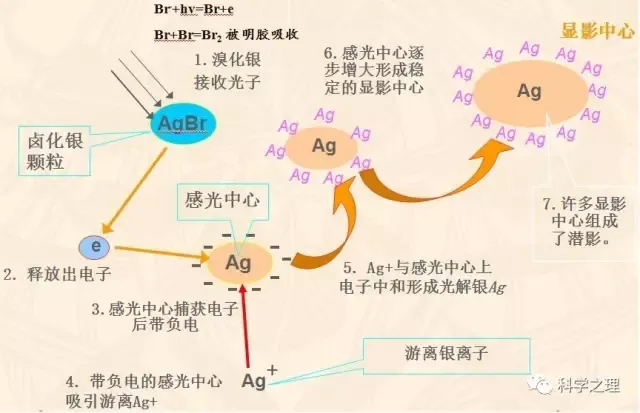

Fig. 4溴化银形成潜影的过程示意图5

详细的成像过程6

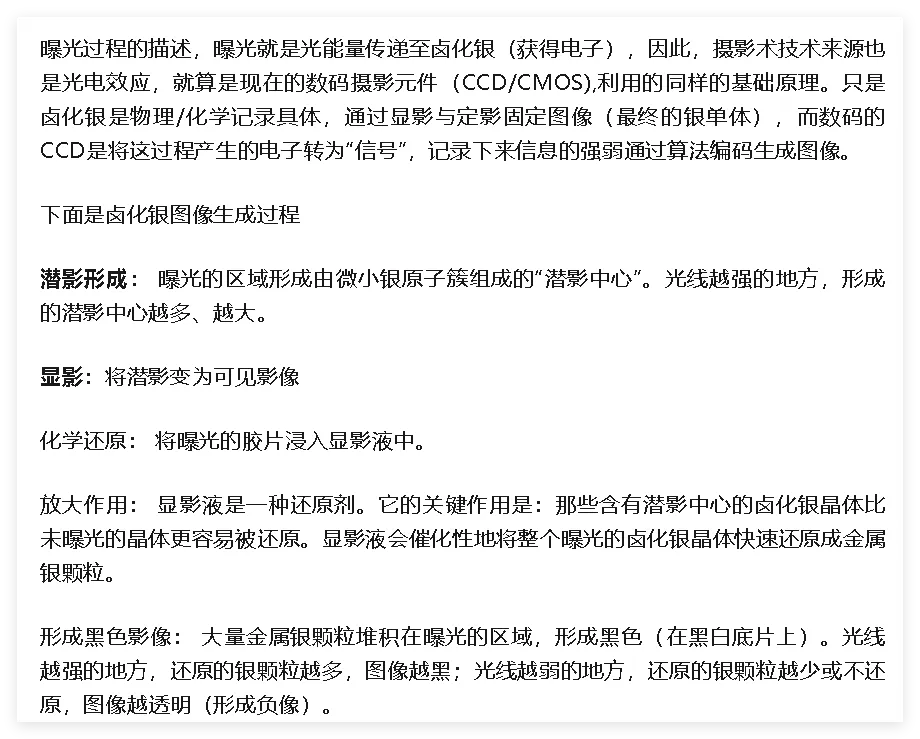

感光片在制作过程中主要程序如下:建立潜像于感光片上——曝光;变潜像为可见影像——显影;稳定可见影像——定影。

无论是在照相机、照排机或扫描仪上,当经过正确的曝光量下曝光后,总是在感光片上形成一些所需的图像。由于它很不容易被人的眼睛察觉到,这种影像,称作为潜像。潜像是如何形成的呢?原来在感光片的制作过程中,感光乳剂中除卤素银晶体外,还均匀分布着银原子和硫化银分子,它们在感光片的表面形成许多感光中心。

曝光时,光能作用于卤素银(AgX)晶体,卤素银中的卤离子(X)吸收光子能量发生电离失去一个电子而成卤原子(X),所产生的自由电子,形成电子流在晶体中游动;而卤原子则相互结合形成卤素分子,被周围的明胶吸收。所形成的自由电子遇到感光中心时,就会被该中心所吸引,使该中心带上负电荷。当游离的Ag+遇到负电场,便向感光中心集中,被中和成银原子。当感光片的曝光量达到一定程度后,感光中心便因银的增加扩大而成显影中心,它是潜像的根据。

要把潜像变为可见像,必须使显影中心处的银原子继续增多,直到人的眼睛清楚地观察到,这就通过显影的作用来完成。显影的目的是将感光乳剂层受光处银盐分子的银离子还原成银原子,这一点它与曝光的作用一样,不过它是靠药物来完成的。因此,显影时也可以看成曝光的继续。在显影中能还原卤素银的药物很多,它们都是易于氧化的化学物质。以苯二酚为例来说明显影的原理。

对苯二酚在显影液中电离产生的阴离子为显像离子,它很容易氧化成酸,并放出两个电子。卤化银得电子被还原成银。曝光时有受光部分和未受光部分,而显影液则作用于整个感光层表面,然而为什么只有显影中心处的卤化银被还原成银呢?这是因为在显影液中加有溴化钾,它在溶液中电离出Br离子。显影中心是银原子,它不可能吸附Br离子,只有Ag+的地方才会吸附它。因此,除了显影中心外,都被Br离子所包围,而形成负电屏障。这样,显影离子便从显影中心的缺口处进人晶体,而使卤素银还原出银。

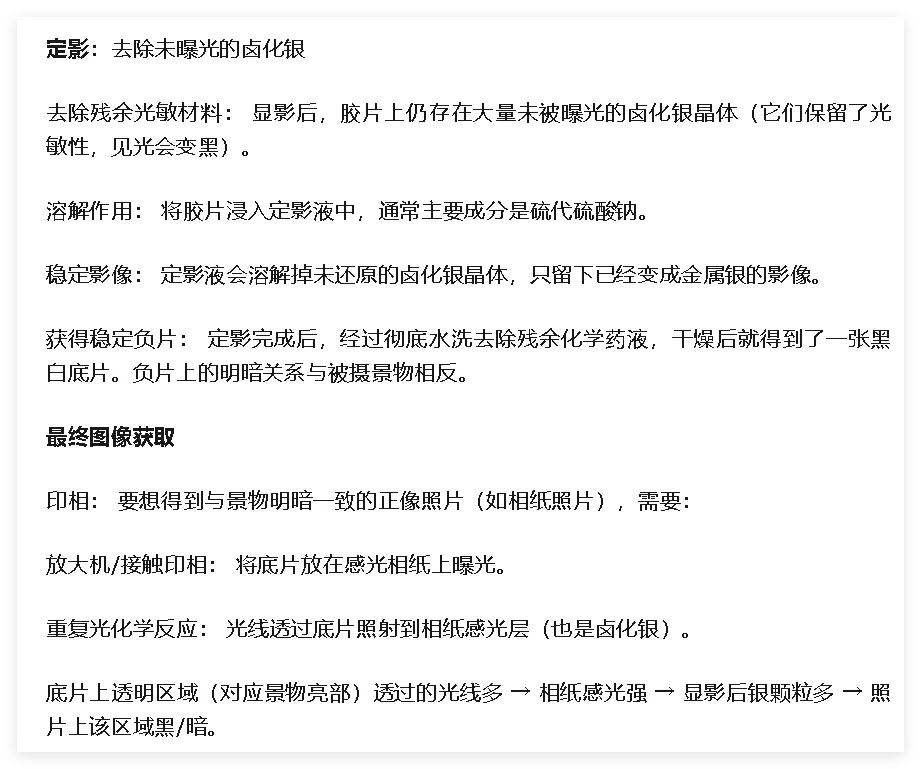

显影完毕的片子,能清楚地看到影像,但稳定性差,见光后会消失,如果存于显影液中,那么片子就会无任何图像,因此,就要用化学药物采用必要的处理才可达到要求,这个处理过程叫做定影。定影的作用是把感光片上未受光和未受显影液作用的卤化银溶解掉,只保留已还原的银原子。因此定影剂要求能溶解卤化银,而不破坏已还原的银。属于这样的药剂有很多,但有的有毒,有的能使底片染色,所以通常用硫代硫酸钠(Na2S2O3);在特殊情况下,也可以采用硫代硫酸铵[(NH4)2S2O3]。所生成Na3[Ag(S2O3)2]NaX都溶解于水。因而,达到显影的目的。

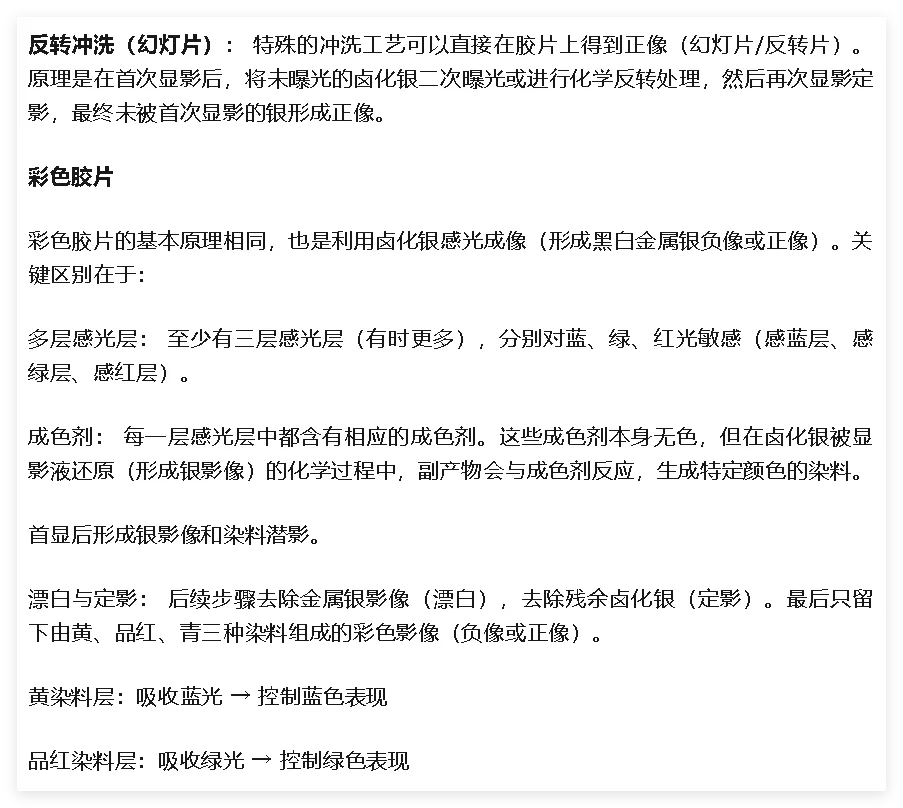

7.胶片与数码成像的区别

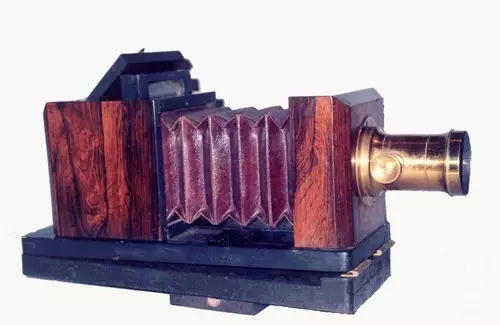

摄影的诞生是一个跨越数个世纪的科技与艺术探索过程,融合了光学、化学和人类对影像记录的渴望。

介质从“湿版”到“干版”到“胶片”到“电子传感器(数码)”。

时间从1839年8月19日“摄影术诞生日”,到今天的数码摄影,不足200年的历史。

胶片成像和数码成像存在很大差异:

一、成像原理
(一)胶片:
1.化学感光:胶片上涂有一层感光乳剂,主要成分是卤化银。当光线照射到胶片上时,卤化银会发生光化学反应,形成潜影。经过显影、定影等化学处理过程,潜影被转化为可见的影像,卤化银被还原为金属银,形成黑色的影像区域,而未感光的卤化银则被定影液去除。
2.连续色调:胶片通过银盐颗粒的密度变化模拟色彩和明暗,呈现连续的灰度或色彩过渡。
(二)数码:
1.光电转换:通过图像传感器(如 CCD 或 CMOS)来捕捉光线。图像传感器由许多微小的像素点组成,每个像素点可以感知光线的强度和颜色信息。当光线照射到像素点上时,会产生电荷或电压信号,这些信号经过模数转换后,被转换为数字信号,最终由相机的处理器将这些数字信号处理成图像文件,存储在存储卡中。

2.离散采样:影像由像素(Pixel)构成,色彩和亮度通过二进制数值记录,依赖分辨率和位深(如8bit/14bit)。

二、图像质量
(一)胶片:
1.无固定分辨率:分辨率取决于银盐颗粒密度(如ISO 100胶片颗粒更细),扫描后分辨率由扫描仪决定。
在分辨率、色彩还原度和宽容度方面有独特的特点。一些专业的胶片能够提供非常高的分辨率,其细腻的颗粒感可以给图像带来独特的质感。在色彩方面,胶片的色彩表现往往具有独特的风格,某些胶片在色彩饱和度、对比度和色调上会有独特的表现,深受摄影师喜爱。此外,胶片的宽容度较高,能够在高光和阴影部分保留更多的细节。
2.独特质感:颗粒感、随机分布噪点带来“胶片味”。
(二)数码:

固定分辨率:由传感器像素数决定(如6000×4000=2400万像素),但受抗锯齿滤镜(AA Filter)影响。

数码成像的分辨率也在不断提高,如今的高端数码相机已经能够达到非常高的像素水平,足以满足大多数摄影需求。
在色彩还原方面,数码相机可以通过各种色彩模式和后期调整来实现准确的色彩表现。
数码图像的宽容度在早期相对较低,但随着技术的发展,现在也有了很大的提升,一些高端相机在宽容度方面已经能够与胶片相媲美。
三、拍摄成本
(一)胶片:
1.流程复杂:胶片本身需要购买,而且拍摄后还需要进行冲洗和扫描等后期处理,这些都会增加拍摄成本。特别是对于专业摄影师来说,如果需要大量拍摄,胶片和冲洗的费用是一笔不小的开支。
2.不可即时查看:拍摄后无法回放,依赖经验判断曝光和构图。
(二)数码:

1.即时性与便捷性:即拍即看,支持高速连拍和实时调整参数;存储卡可重复使用,成本低。

除了购买相机和存储卡等设备外,数码拍摄的成本主要在于电池和存储卡的消耗,但这些成本相对较低。数码照片可以随时删除和重拍,不需要像胶片担心浪费胶片,从而降低了拍摄成本。
2.后期自由度高:RAW文件允许无损调整拍摄参数,例如白平衡、曝光等。
四、拍摄便捷性
(一)胶片:
胶片相机操作较为复杂,需要手动设置光圈、快门速度等参数,而且在拍摄过程中无法立即看到拍摄效果,需要冲洗后才能知道照片的质量。此外,胶片的容量有限,一卷胶片通常只能拍摄几十张照片,拍完后需要更换胶片,这在一定程度上影响了拍摄的连续性。
(二)数码:
数码相机的操作更加便捷,具有自动对焦、自动曝光等功能,即使是初学者也能很容易上手。而且,拍摄后可以立即在相机的显示屏上查看照片效果,不满意可以随时重拍。此外,数码存储卡的容量较大,可以存储大量的照片,无需频繁更换存储介质,大大提高了拍摄的便捷性和效率。
五、后期处理
(一)胶片:
胶片照片的后期处理相对复杂,需要在暗房中进行显影、定影等化学处理,对于初学者来说,需要一定的时间和经验才能掌握。如果需要对胶片照片进行数字化处理,还需要进行扫描,并且扫描过程中可能会引入一些噪点和失真。
(二)数码:
数码照片的后期处理更加方便和灵活,可以通过计算机上的图像处理软件(Ps等)进行各种调整,如调整色彩、对比度、亮度、裁剪、修复等,而且可以进行非破坏性编辑,随时可以恢复到原始状态。此外,还可以通过各种滤镜和特效来实现不同的艺术效果,满足不同的创作需求。

六、动态范围与宽容度

(一)胶片:

1.宽容度高:传统负片可保留更多高光和阴影细节(尤其是大光比场景),曝光失误更易补救。

2.非线性响应:胶片的曝光曲线在过曝/欠曝区域表现更柔和。

(二)数码:

1.动态范围受限:传感器容易在高光区域出现“死白”或阴影噪点,但高端机型(如中画幅数码)已接近胶片水平。

2.线性响应:RAW格式可后期调整,但过度调整易出现断层或噪点。

总结:胶片和数码两者并非完全对立,许多摄影师会混合使用(如数码拍摄后叠加胶片颗粒滤镜)。选择取决于创作目的、预算及个人审美偏好。

感光器件 数码成像 CCD CMOS 色彩处理 快门技术

8.感光器件在数码成像中的应用研究

第一章 绪论

从1972年世界上第一张数码相片的诞生到如今智能手机实现 “计算摄影” 的跨越式发展,数码成像技术经历了从实验室原型到消费级普及的革命性历程。感光器件作为光信号转化为电信号的“桥梁”,其性能(如灵敏度、分辨率、噪声控制)直接决定了图像的细节还原能力、动态范围及色彩表现。以CCD(电荷耦合器件)和CMOS(互补金属氧化物半导体)为代表的感光器件主导着数码成像市场,两者在结构设计、电荷传输机制及工艺路线上的差异,形成了各具优势的技术生态。本文从基础原理出发,逐级解析感光器件在数码成像中的关键技术环节。

第二章 感光器件基础理论与光电转换机制

2.1

 光电效应的物理本质

1887年赫兹发现了光电效应,其本质是光子与物质相互作用时的能量转移过程,但赫兹不能解释这一自然现象,正确的解释后来由爱因斯坦提出。爱因斯坦于1905年发表《关于光产生和转变的一个启发性观点》,提出的光电效应方程揭示了这一过程的量子特性:当光子能量超过材料逸出功时,电子获得动能并脱离材料表面。其中为普朗克常量,为入射光的频率,金属的逸出功只与金属种类相关。爱因斯坦因此获得了诺贝尔物理学奖。

在数码成像中,这一过程被具象化为感光单元对光子的捕捉——光子入射到半导体材料(如硅)后,激发产生电子-空穴对,通过电场作用分离并收集电荷,从而完成光信号到电信号的初步转换。

硅(Si)是当前感光器件的主流材料,因其禁带宽度(1.12eV)适配可见光波长(400-700nm),且具备成熟的半导体工艺基础。对于红外成像,锗(Ge)、碲化镉(CdTe)等材料因禁带宽度更窄而被采用。材料的量子效率(QE,Quantum Efficiency)是关键指标,表征光子转化为电子的效率,理想硅基器件在550nm处的QE可达90%以上,但受限于光学结构与噪声,实际器件通常在40%-70%区间。

2.2

像素单元的结构设计

感光器件的最小单元是像素(Pixel),由感光区域、电荷存储单元及信号读出电路组成。像素尺寸(如1.2μm×1.2μm)直接影响感光面积,进而决定低光性能——更大的像素能收集更多光子。现代器件可通过微透镜(Microlens)技术提升聚光效率,将入射光精准导向感光二极管,即使在小像素(如0.8μm)场景下仍保持较高灵敏度。

第三章 CCD(Charge Coupled Device)感光器件

3.1

发展历史

1969年,美国的贝尔实验室创造了世界上第一个电耦合器件——CCD。CCD一开始作为储存数字信息的载体而研发,但第二年因特尔发布的DRAM就一统数字储存市场,CCD失去了作为存储介质的潜力。之后,汤普希特继续对CCD的光成像功能进行研发,并于1972年拍摄了第一张数码照片,照片的内容是他的妻子。

1973年,日本索尼集团开始研发以CCD为感光元件的数码相机,到1981年,索尼推出了世界上第一款面向大众市场的数码相机马维卡(MAVICA),但是由于价格昂贵并且和当时的胶卷相机相比画质低下,所以销量惨淡。

2017年,索尼停止了所有CCD产品的流水线。作为世界上最大的CCD生产商,这标志着CCD在大众市场上的终结。

3.2

 技术演进与核心架构

3.2.1 CCD的三种主要类型

(1)全帧转移型(Full-Frame Transfer):所有像素同时曝光,电荷快速转移至存储区,适用于天文摄影等需要高灵敏度的场景,但需配合机械快门避免光晕。

(2)行间转移型(Interline Transfer):感光单元与垂直转移寄存器交替排列,电荷直接转移至列寄存器,无需额外存储区,是消费级相机的主流方案,但存在像素开口率(Fill Factor)低的问题(因转移寄存器占用空间)。

(3)帧转移型(Frame-Transfer):分感光区与存储区,电荷先整体转移至存储区再逐行读出,平衡了速度与结构复杂度,常见于工业相机。

3.2.2 电荷传输的时钟驱动机制

CCD依赖精确的时钟信号(如三相时钟)控制电荷转移,每个像素的电荷在势阱(Potential Well)中按顺序移动,类似于“Bucket Brigade”结构。其通过水平和垂直移位寄存器,逐列将电荷信号输出,再通过放大器和模电转换器(ADC)转化为数字信号。CCD的每一列像素使用同一个放大器,每列都同步传输同一时间的像素信息。这种全局同步的传输方式确保了像素信号的同时性,是其无“果冻效应”的根本原因。

3.3

 性能优势与应用局限

3.3.1 优点与局限

优点:

(1)传输所有像素在同一时间的信息,没有“果冻效应”。

(2)放大器每列一个,电路少,造成的噪声少,信噪比好。

缺点:

(1)需主动施加电压,功耗高。

(2)读取速度慢,帧率低。

(3)放大器只每列一个,坏一个像素就少一列像素信息。

(4)外部电路需要单晶工艺,CCD本身又是半导体工艺,集成度差,制造成本高。

3.3.2 专业领域的不可替代性

在天文观测领域,CCD的低噪声特性(读出噪声可低至1eV)使其成为哈勃望远镜等设备的核心器件,能捕捉微弱星光并保持高信噪比。

在医疗成像领域,X光胶片数字化设备采用线阵CCD,通过高精度电荷积分实现医学影像的细节还原,满足病灶检测的严苛需求。

3.3.3 技术瓶颈分析

像素密度限制:行间转移型CCD的像素开口率通常低于50%,而CMOS通过背照式结构可提升至80%以上,导致同等尺寸下CMOS分辨率提升更快。

功耗与速度矛盾:电荷转移需持续施加时钟电压,典型功耗达100mW以上,而CMOS在休眠状态下功耗仅数mW,这是手机等移动设备放弃CCD的关键原因。

第四章 CMOS感光器件

4.1

 发展历史

COMS称为互补金属氧化物半导体,其实上世纪60年代已研发出来,一开始也是用于数字存储,后由于其低功耗的特性,适合进行太空探索,被美国NASA旗下JPL(喷气动力实验室)看中,开始用于成像领域。

1993年4月,JPL制造出世界上第一个可稳定成像的COM传感器。之后随着半导体制程工艺的不断提升,使得CMOS的画质开始接近CCD。2002年日本佳能数码相机EOS_D30开始使用COMS作为成像元件。

如今,COMS已经全面取代了CCD。

4.2

架构创新与工艺迭代

4.2.1 主动像素传感器(APS,Active Pixel Sensor)

区别于CCD的被动式电荷传输,CMOS采用主动式像素设计,每个像素集成放大器(如源跟随器),将电荷信号直接转换为电压信号,实现独立读出。CMOS通过金属导线进行电荷传输,能够迅速进行输出。这一结构使CMOS具备三大优势:

(1)随机访问能力:可选择性读出特定区域像素(ROI,Region of Interest),支持高速连拍与视频实时处理。

(2)低电压驱动:单像素工作电压仅3.3V,而CCD需12V以上时钟驱动,显著降低系统功耗。

(3)片上集成度:可在同一芯片上集成ADC(模数转换器)、时序控制器甚至ISP(图像信号处理器),形成SoC(系统级芯片)解决方案,如索尼IMX系列传感器。

4.2.2 优点与局限

优点:

(1)生产中只需要半导体工艺,集成度高,成本低。

(2)功耗低,只有CCD的十分之一。

缺点:

(1)工艺不足使放大器产生误差,有天然底噪,降低画质。

(2)每个像素都有放大及开关电路,噪声源多,信噪比差。

(3)每个像素的电路部分挤占感光器件感光空间。

(4)读出的像素信息有时间差,会有“果冻效应”。

4.2.3 技术改进

背照式(BSI,Back-Side Illuminated)结构(2008年商用化)为翻转像素结构,将金属电路移至感光层后方,使光线直接入射到感光二极管,开口率从FSI(前照式)的40%提升至70%以上,低光性能提升30%-50%,成为智能手机摄像头的标配技术。

堆栈式(Stacked)结构(2012年索尼首发)是在BSI基础上,将逻辑电路(如存储器、ISP)堆叠在感光层下方,不占用感光面积,实现高分辨率与功能集成的平衡,典型案例为IMX586(48MP,1/2英寸)。

4.3

 噪声模型与优化策略

CMOS的噪声来源包括有三种,光子散粒噪声(Shot Noise),服从泊松分布,与光信号强度正相关,通过增大像素尺寸(如华为IMX800的1.22μm像素)提升信噪比。读出噪声(Read Noise)由放大器与电路开关引起,先进工艺(如110nm节点)可将其降至1-2eV,接近CCD水平。固定模式噪声(FPN,Fixed Pattern Noise)是像素间参数不一致导致,通过列级ADC与数字矫正算法(如黑电平校正)抑制。

4.4

 新兴技术突破

全局快门CMOS(Global Shutter CMOS)是在每个像素集成存储电容,实现所有像素同时曝光,彻底消除 “果冻效应”,适用于工业视觉(如高速生产线检测),但存储电容占用面积导致像素尺寸增大(典型为5μm以上)。

多层堆叠彩色传感器,如三星ISOCELL 2.0技术,在单个像素内集成红、绿、蓝三层感光材料,无需拜尔滤镜,直接输出全彩信号,分辨率提升4倍,但工艺难度极高,尚未大规模商用。

第五章 快门技术

5.1

 机械快门

5.1.1 焦平面快门结构

由前帘、后帘组成,曝光时前帘打开开始感光。后帘在设定时间(如1/8000s)后关闭,实现全局曝光。其核心优势是无卷帘快门效应(Jello Effect),但受限于机械运动速度,最高快门速度通常在1/4000s左右(高端单反如尼康D6可达1/8000s),且存在寿命限制(约20万次开合)。由于机械快门运动的时间为4ms,所以最先开始接受曝光的行和最后曝光的行有4ms的时间差。

5.1.2 叶片快门的应用场景

中画幅相机(如哈苏X1D)采用叶片快门,集成于镜头内,支持闪光灯同步速度达1/2000s,适合高速闪光摄影,但结构复杂导致镜头体积增大。

5.2

电子快门

5.2.1 电子快门的原理与缺陷

电子快门的原理是通过控制感光器件上的电路来进行电荷信息的清除和传输、感光的开始与结束。由于整片COMS的读出速度约为20-30ms,这样使得首行和末行在电荷信息的传递上存在一个20-30ms的时间差,若拍摄的物体在这个时间内相对运动,则会产生拖影,称“果冻效应”。实验数据表明,当物体运动速度超过10m/s时,1/100s快门速度下的失真率可达5%以上。

5.2.2 电子快门的优势场景

(1)静音拍摄:无机械振动,适用于新闻摄影、野生动物拍摄。

(2)超高速抓拍:智能手机电子快门可达1/10000s,捕捉水滴飞溅等瞬间,依赖CMOS的高速读出能力(如iPhone14的12bit ADC读出速度达240fps)。

5.3

全域快门

全域快门的原理是使用电子快门控制感光器件。每行像素都同时开启和结束曝光,其电荷信息由增加的存储单元进行保存,进行延时传输。结合电子快门的高速特性与机械快门的全局曝光优势,全域快门通过像素级存储单元实现“曝光-存储-读出”分离,典型延迟小于1μs,可以完全避免“果冻效应”。其满足自动驾驶视觉系统(如激光雷达与摄像头同步)的严苛要求。然而,由于增加了存储电路,降低了像素感光面积并增加了噪声来源。其成本是普通CMOS的5-10倍,目前主要应用于工业级高速相机(如Vision Research Phantom系列)。

第六章 色彩处理

6.

 分光系统的演进

6.1.1 3CCD棱镜分光技术

高端广播级摄像机(如索尼HDC-4300)采用分色棱镜,将入射光分为R/G/B三束,分别由独立CCD传感器接收,实现99%的色彩还原精度,但体积庞大(需3个传感器及光路校准),仅用于专业影视制作。

6.1.2 单传感器色彩滤波方案

(1)拜尔阵列(Bayer Filter):1976年柯达工程师Bryce Bayer发明的2×2像素单元,包含2绿、1红、1蓝滤镜,符合人眼对绿色敏感的特性。使用四个像素合成为一个有完整颜色的像素会使分辨率急速下降,于是我们必须让每一个像素点都拥有完整的3通道颜色信息。通过数值分析中的插值法来估算每个像素点的另外2个通道颜色的占比。其插值算法(如双三次插值)决定了色彩还原的细腻度,典型插值误差在5%-10%,可通过深度学习算法(如Adobe Camera Raw的AI降噪)优化。

(2)其他阵列类型:富士X-Trans阵列通过随机排列滤镜减少摩尔纹,适用于无低通滤镜设计;适马Foveon X3采用三层感光层分别捕捉R/G/B,实现真正的全彩像素,分辨率等效于单层3倍,但感光度较低。

6.2

色彩空间与图像信号处理(ISP)

6.2.1 从RAW到RGB的处理流程

(1)去马赛克(Demosaicing):通过邻域像素插值恢复缺失的色彩通道,计算量占ISP处理的30%以上。

(2)白平衡(WB,White Balance):校正不同光源(如日光6500K、白炽灯3000K)下的色彩偏差,常用灰世界算法、色温传感器辅助。

(3)伽马校正(Gamma Correction):将线性电信号转换为非线性显示信号,适配人眼视觉特性(γ=2.2曲线),提升暗部细节表现。

6.2.2 专业色彩管理

电影级成像系统(如RED摄影机)采用宽色域空间(如P3、Rec.2020),支持 12bit/14bit色深,保留更多色彩信息,为后期调色提供自由度。而消费级设备多采用sRGB空间,通过压缩动态范围实现跨平台兼容。如果使用RAW格式来存储,拜尔阵列的色彩信息会被保存,使用不同的“反拜尔算法”可以得到效果不同的图像。

第七章 数码成像系统的协同优化与应用创新

7.1

镜头与传感器的匹配设计

像场匹配是全画幅传感器(36x24mm),需搭配全画幅镜头,若使用APSC镜头(22x15mm)会出现暗角,需通过裁剪实现“等效焦距”转换(如1.5x系数)。

分辨率匹配用于4K传感器(3840×2160),需镜头MTF(调制传递函数)在50lp/mm以上才能发挥极限分辨率,否则出现“镜头拖后腿”现象。

7.2

 计算摄影:传感器与算法的深度融合

(1)多帧合成(Multi-Frame Synthesis):iPhone的Night Mode通过连续拍摄10帧短曝光图像,对齐后合成,提升信噪比2-3档,等效ISO从3200降至800。

(2)深度感知:华为P系列的ToF传感器与主CMOS配合,实现厘米级景深测量,支持背景虚化与3D建模。

(3)AI图像增强:谷歌Pixel的Super Res Zoom通过神经网络重建边缘细节,缓解数码变焦的画质损失,MTF50提升40%以上。

7.3

 特殊场景应用技术

(1)低照度成像:索尼IMX989采用1英寸大底+Quad Bayer像素合并技术,单像素等效2.8μm,在ISO12800下仍保持可用画质,信噪比比传统1/2.5英寸传感器提升2档。

(2)高速摄影:Phantom T4040相机使用全域快门CMOS,帧率达40,000fps,配合12bit ADC实现高速运动的精准捕捉,应用于弹道分析、材料冲击测试。

(3)多光谱成像:安防监控中的近红外(NIR)传感器,通过去除红外截止滤镜,实现24小时昼夜监控,波长响应范围扩展至900-1100nm。

第八章 新兴技术与未来趋势

8.1

新型感光材料探索

(1)量子点传感器(QDs,Quantum Dots):纳米级半导体颗粒可精确控制波长响应,如520nm纯绿光发射,量子效率提升至95%,且支持柔性基底,为可穿戴设备成像提供可能。

(2)有机光电探测器(OPD,Organic Photodetector):基于共轭聚合物材料,具备轻薄(厚度<1μm)、低成本的优势,适用于柔性电子设备,但寿命与稳定性仍需突破。

8.2

架构创新与集成化

(1)芯片级相机(CIS,CMOS Image Sensor):三星ISOCELL GN2将微透镜、彩色滤镜、感光二极管、电路层集成于5nm工艺节点,像素间距缩小至1.4μm的同时保持高灵敏度,推动手机摄像头的轻薄化。

(2)神经形态传感器(Neuromorphic Sensor):模仿生物视网膜结构,仅输出变化的像素信号,动态范围达140dB,功耗降低90%,适用于无人机避障、自动驾驶实时视觉处理。

8.3

挑战与应对

微透镜串扰(Crosstalk)是在小像素(<1μm)场景下,相邻像素的微透镜会导致光线串扰,降低色彩纯度,通过深沟槽隔离(DTI,Deep Trench Isolation)技术可抑制50%以上串扰。

散热与可靠性的问题需要进一步考虑,高分辨率传感器(如200MP)在视频拍摄时发热严重,需搭配新型散热材料(如石墨烯涂层)与动态帧率调节算法。

第九章 结论与展望

感光器件的技术演进始终遵循“更高灵敏度、更低噪声、更强集成度”的主线,从CCD的精密电荷转移到CMOS的数字化革命,每一次突破都重塑了数码成像的产业格局。未来,随着计算摄影与硬件创新的深度融合,感光器件将不再是单一的信号转换器,而是成为集光学感知、信号处理、智能计算于一体的复杂系统。量子点材料、全域快门架构、神经形态计算等新兴技术的涌现,预示着数码成像将迈向“超现实感知”的新阶段——从被动记录到主动理解,从平面成像到多维建模,感光器件正成为连接物理世界与数字世界的核心接口。

在应用层面,医疗影像的精准诊断、自动驾驶的环境感知、元宇宙的沉浸式交互等场景,对感光器件提出了更高要求:更宽的动态范围(>160dB)、更精准的光谱响应(纳米级波长分辨)、更低的系统功耗(<10mW全功能运行)。这些挑战将驱动材料科学、微电子工程、算法设计的跨学科创新,推动数码成像技术从“像素竞赛”转向“感知体验”的全面升级。

9.硅基微显示芯片:硅基液晶、硅基 OLED、硅基Micro LED、DLP显示

增强现实技术是元宇宙重要的人机交互平台,其中光学成像部件和微显示屏是成像质量的关键。目前有五种微显示技术:硅基液晶、硅基 OLED、硅基 micro LED、DLP 显示以及激光扫描振镜等。本文将着重介绍不同技术微显示屏的组成结构、工艺流程、硅基驱动方式方法、发展现状以及面临的挑战。在硅基驱动的部分,将从像素驱动的不同电路以及不同驱动电路的优缺点入手,分析不同显示技术硅基部分的设计和指标挑战。并对目前不同技术所能达到的指标进行了汇总比较。硅基背板的设计关注点和发展趋势也将得到讨论。在本文的最后对不同微显示芯片的应用场景和发展进行了讨论。
增强现实概念最早出现在 1968 年,但受制于显示和光学技术,一直未能普及。1990 年代,美国军方要求提升空军作战效率,才开始对显示屏的更新换代提出明确要求。一些公司开始了对基于硅基的液晶屏的研发。2012 年谷歌推出了基于硅基液晶(LCoS)和棱镜光机的轻便式单目 AR 眼镜,使得更多的机构和消费者对 AR 眼镜产生了浓厚的兴趣。随着增强现实的应用场景和需求越来越多,相应的对 AR 眼镜的要求也就越来越高。如需要长时间佩戴的增强现实(AR)眼镜需要满足体积小重量轻并且待机时间长的需求。而户内或者是工业场景应用中,则对分辨率、对比度和可视角有更严苛的要求。为了构建更好的 AR 系统,AR 眼镜中的不同模块,如处理器、光机和微显示屏也引起了关注。如处理器从前期的直接用现成的通用处理器,到现在的针对 AR/VR 的专用处理器。光机从早期的棱镜光学到现在的光波导技术,显示从 LCoS 一枝独秀(Google glass 1、Hololens 1, Magic leap 1 等)到现在的 LCoS、硅基有机发光二极管(OLED)(INMO AIR)、激光扫描振镜(LBS)(HOLOLENS2)和微型发光二极管(MICRO LED)(OPPO Air Glass)等多种微显示技术都得到了应用和推广。也有厂商通过提高制造精密度,采用了高温多晶硅液晶显示(HTPS LCD)技术来达到 AR眼镜的要求(EPSON)。
LCoS 脱胎于 LCD 技术,借助成熟的半导体工艺和液晶产线,发展迅速,有工艺成熟成本较低等特点。而后硅基 OLED 随着工艺和制造逐渐成熟,凭借其高对比度的优势备受青睐。但是硅基 OLED 的寿命、亮度都是瓶颈,使其在户外应用场景一直受限。其后 Micro LED 凭借其高亮度和更长的预期寿命被认为是更适合于 AR 的微显示技术,但是由于制造工艺还未成熟,良率很低,通常认为离量产还有一些时间。另外,由于微软在 HOLOLENS 2 里面大胆采用了 LBS 微显示技术,使得这一技术得到一些产家的青睐。
对于时下流行的光学和显示技术,Bernard Kress 在其著作第七章中针对不同微显示技术的发光方式、发光效率和显示效果进行了详尽介绍,其中也介绍了市场上的主流产品所采用的技术。Shin-Tson Wu 等人在文献中对不同微显示器件的材料特性和器件结构做了详细论述。文献对不同显示技术的显示原理和整个光学系统的搭配做了介绍。文献则是对不同技术进行了分类和指标对比。然而,微显示技术,从制造流程或者说设计来看,又可以分为前道的硅基部分和后道的发光层部分。如LCoS可分为硅基背板和液晶盒子,OLED-on-Silicon 可以分为硅基背板和上层的有机发光层。本文将从硅基背板的角度对不同的微显示技术进行介绍。即从应用场景出发,针对不同应用对微显示的不同要求,从硅基背板设计的角度对不同技术进行分类阐述。这对 AR 眼镜的系统性设计将提供有效帮助。
以上只是简单介绍,由初中到高中到大学知识简单提及,详细介绍请翻阅各种专业文献,本文不再赘述。诚然,一道好题,起点高、落点低,不容易命制。欢迎大家留言,谈谈你对高考题的看法。
……………………

声明:所载内容来源于互联网,微信公众号等公开渠道,我们对文中观点持中立态度,本文仅供参考、交流。转载的稿件版权归原作者和机构所有,如有侵权,请联系我们删除。

…………………

欢迎加入【高中化学老师实名交流群】教师群

与全国化学教师交流,分享化学资料、讨论化学问题

加号主微信:hxjy2020xxx,申请入群(申请时注明“地区和真实姓名,化学老师申请加群”)(仅限化学教师加入,不注明不通过)

……………………………

其他更多内容请点击下面链接进入(2020.04.20-2026.6.18前2250天资源汇总)

资源汇总||高中化学徐老师公众号前2250天资源汇总(2026.06.18前汇总)

6.22推送

自用课件||高考化学第一轮复习课件之7芳香烃化学性质及定位效应提高下载(全套已经制作完毕)

新书推荐||2027版《大数据建模高考化学》告别盲目刷题、精准提分!AI破解高考命题套路

6.21推送

精品下载||2026年粤鲁冀湘等各地高考化学试题及解析高清word打包下载及教育部9科全部评析word下载

6.20推送

观点争鸣||高考试题不怕难,就怕难的不讲理!——从2026广东高考有机题看命题的智慧及备考反思

6.19推送

新书推荐||初高中衔接教材之《重难点手册 预备新高一系列》官方正版包邮

6.18推送

疑难辨析||苯酚与溴水反应,为什么取代苯环H而不是-OH?

在推文左下角点进入公众号,再点右上方的“私信”,可进入对话框,请在对话框输入今日关键词发送后即可免费获取今日资源:

 【2026高考化学试题持续更新

若喜欢本文,敬请转发

免责声明

[1]本订阅号所收集的资料来源于互联网,转载的目的在于传递更多信息用于各位老师教学资源来参考,避免各位重复劳动!并不代表本订阅号赞同其观点和对其真实性负责,也不构成任何其他建议。如果您发现订阅号上有侵犯您的知识产权的作品,请与我们取得联系,我们会及时修改或删除。

[2]订阅号内资料均免费下载,请在有效期内进行下载,下载后的资料仅供您教学自用,不得在网络传播,不得用于商业用途。

- THE END -

转发评论点赞红心四连,为化学人加油!
