梁施工图中支座钢筋配6根可满足计算面积软件为何实配12根?
技术周刊
梁支座钢筋配6根可满足计算面积软件为何实配12根？
PKPM结构系列软件常见问题解析
二零二六年第十四期
Q1：梁支座钢筋配6根可满足计算面积砼施工图软件为何实配12根？
答：某个工程的第一楼层梁截面和计算结果选筋结果异常大。“觉得6根就够了，程序选了12根”，可能是什么地方设置会影响？
原因是设了1-6层是同一个钢筋层，第2层梁钢筋计算值比较大，所以此时这个位置的梁配筋取1-6层最大的第2层的计算面积配筋，这个属于操作问题。解决办法：把第一层单独设为一个钢筋层，此时实配钢筋就符合用户的预期了。

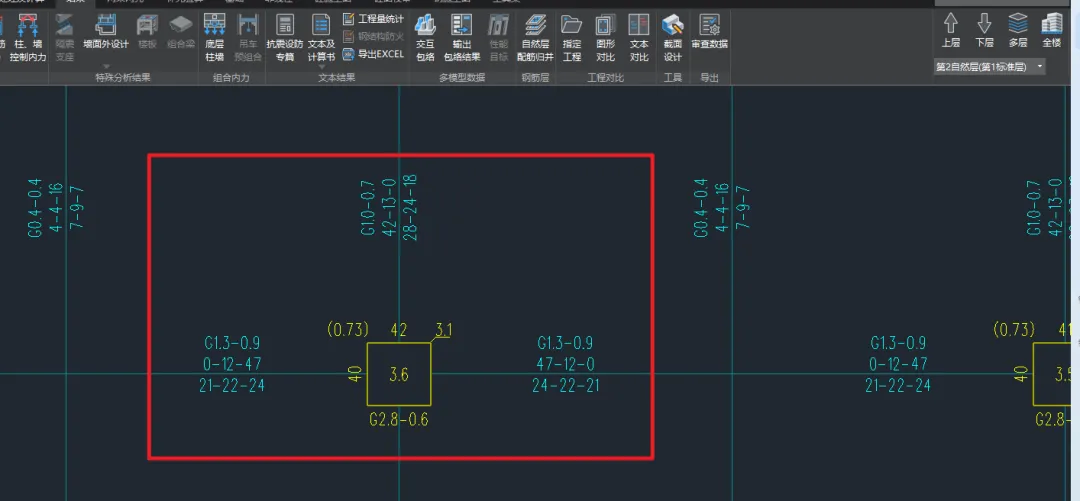

图1-1 一层梁计算结果小

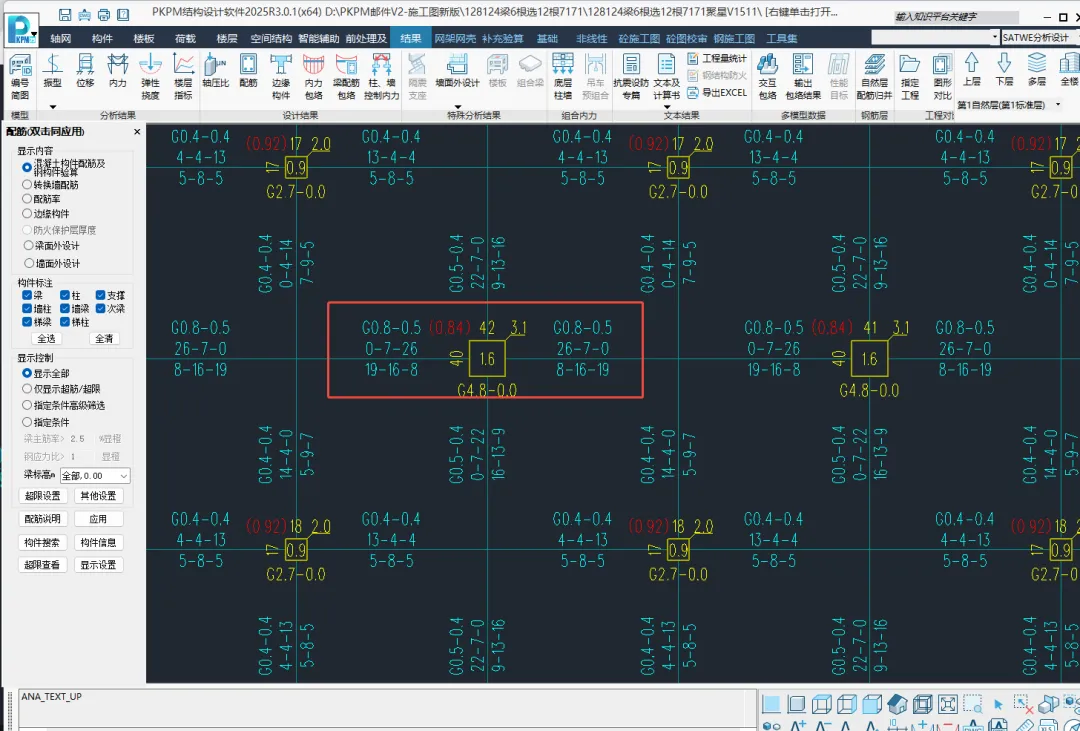

图1-2 二层梁计算结果最大

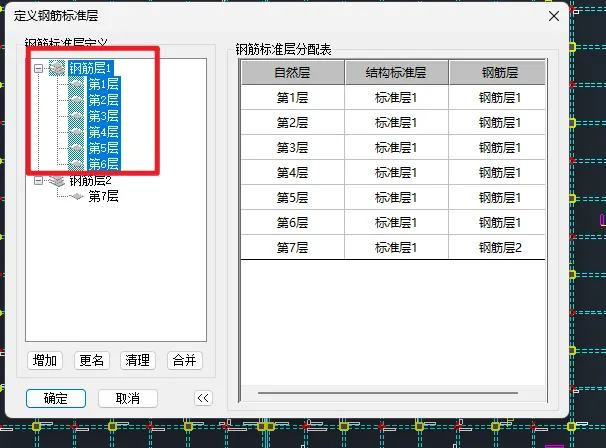

图1-3 1-6层是一个钢筋层

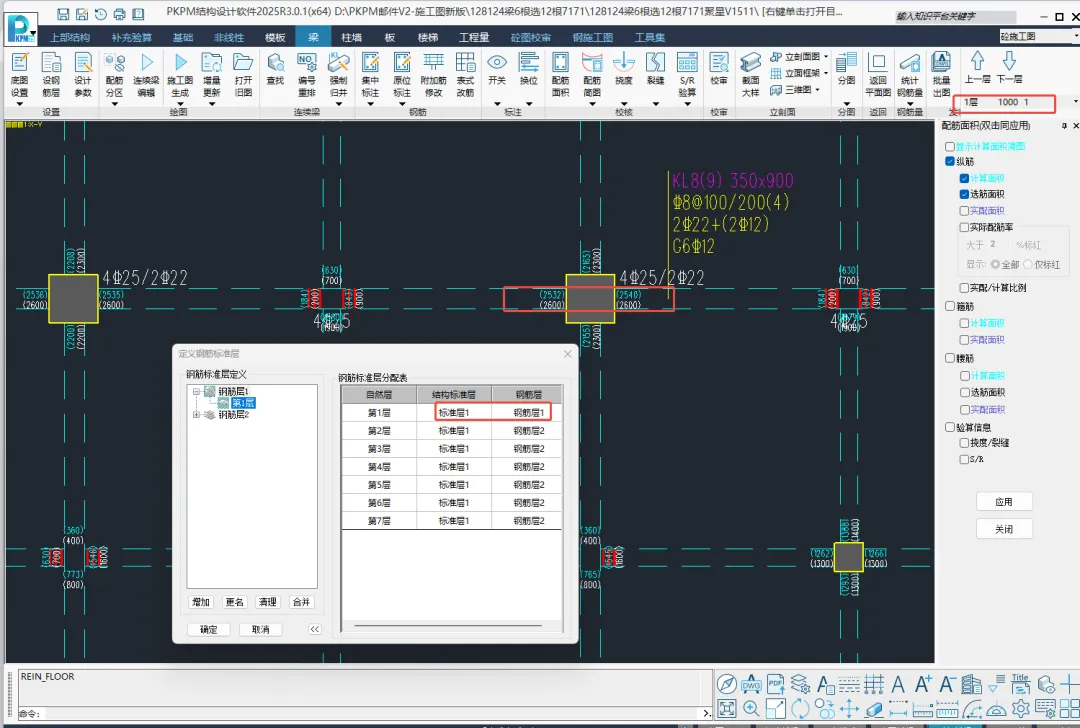

图1-4 把第一层单独设为一个钢筋层配筋就小了
Q2：梁施工图自动生成时有一根梁的名称为连梁的名称LLK1？就是按照框架梁建模，生成施工图没有按照框梁出图；
答：使用砼施工图软件生成梁配筋，发现一根梁的名称命名为LLK1，如图2-1；
检查结构模型中确定是用普通梁建的模型，这个梁的截面宽度250mm、梁高490mm，跨度2500，跨高比2500/490=5.1，根据高规7.1.3条跨高比不小于5的连梁宜按框架梁设计；从结构建模看这根梁是想按照框架梁考虑的； 计算后生成施工图没有按照框梁的名称出图，如图2-2；
检查SATWE前处理时想起这根梁的属性人工修改过，应误定义为连梁，如图2-3；
修改这根梁的属性为普通连续梁，如图2-4；
重新SATWE计算，并生成施工图，结果正常命名为框架梁KL1，如图2-5。
这个问题提示我们，梁施工图名称异常时，可以检查是否因为误操作改变了梁的属性。

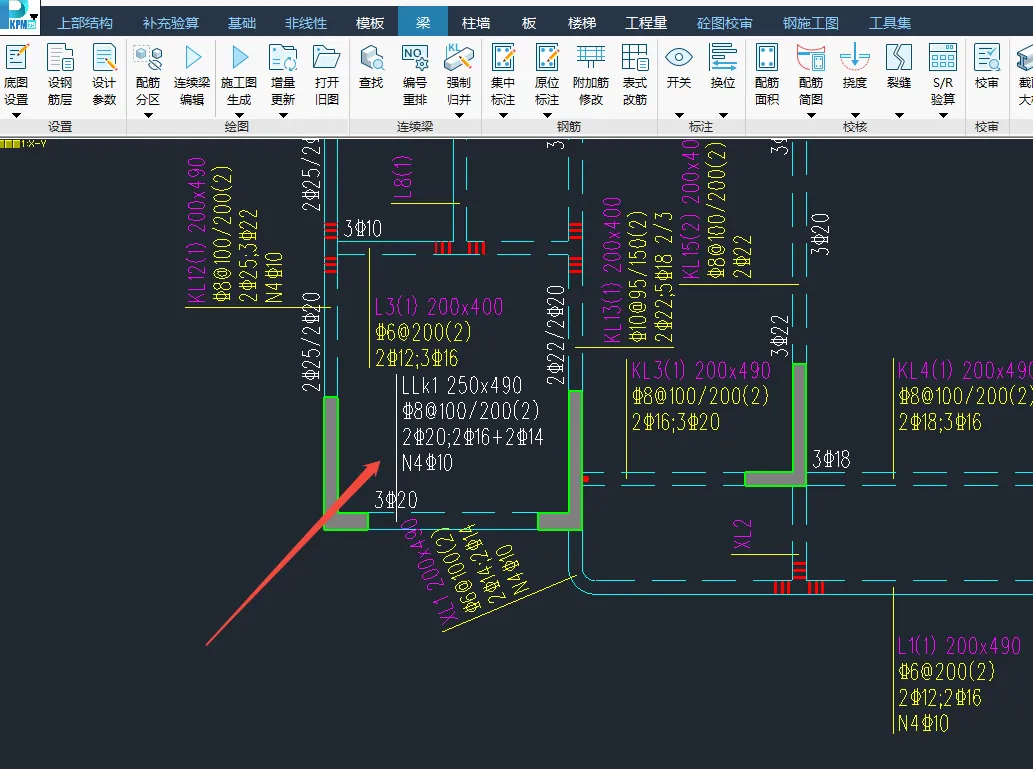

图2-1 连梁的名称LLK1

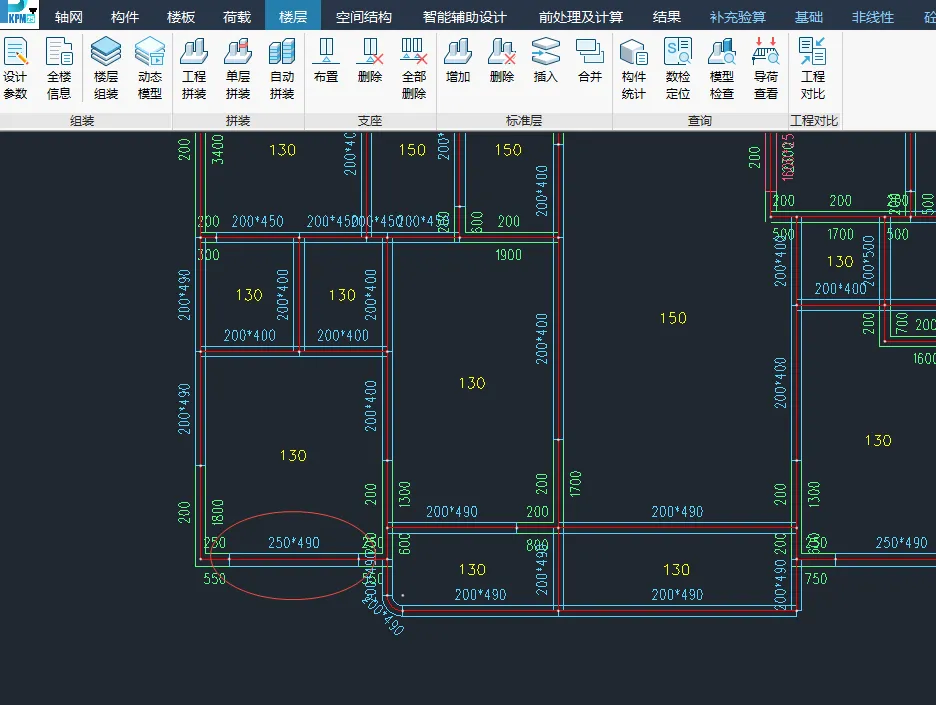

图2-2 模型中普通梁建模

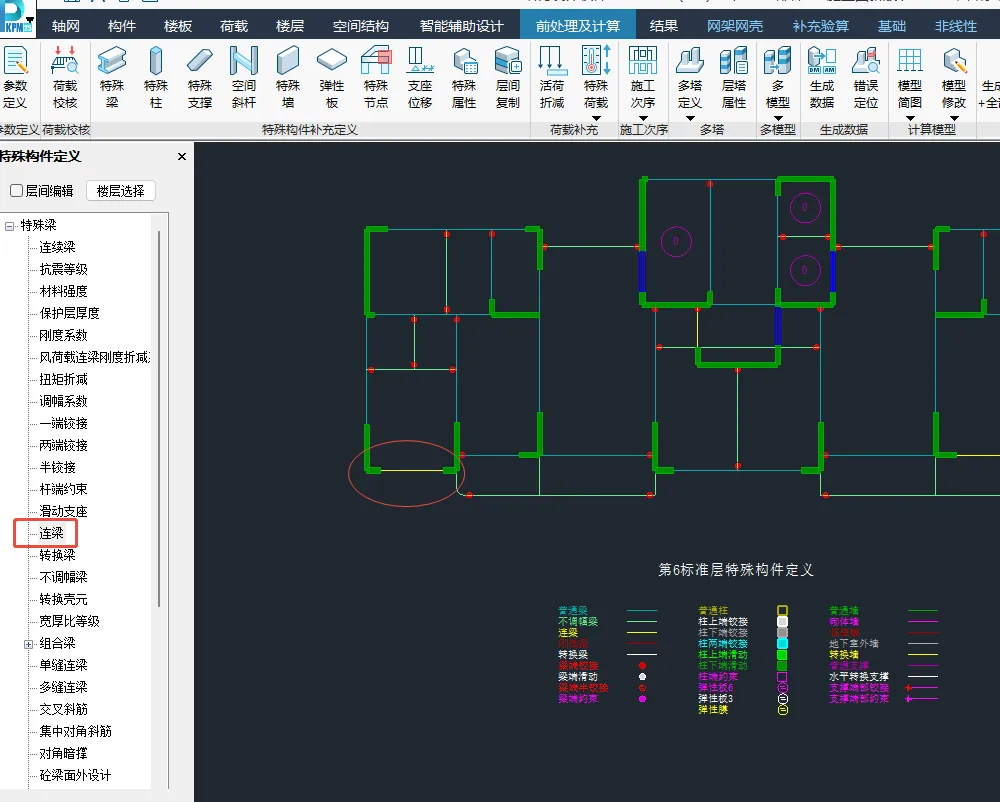

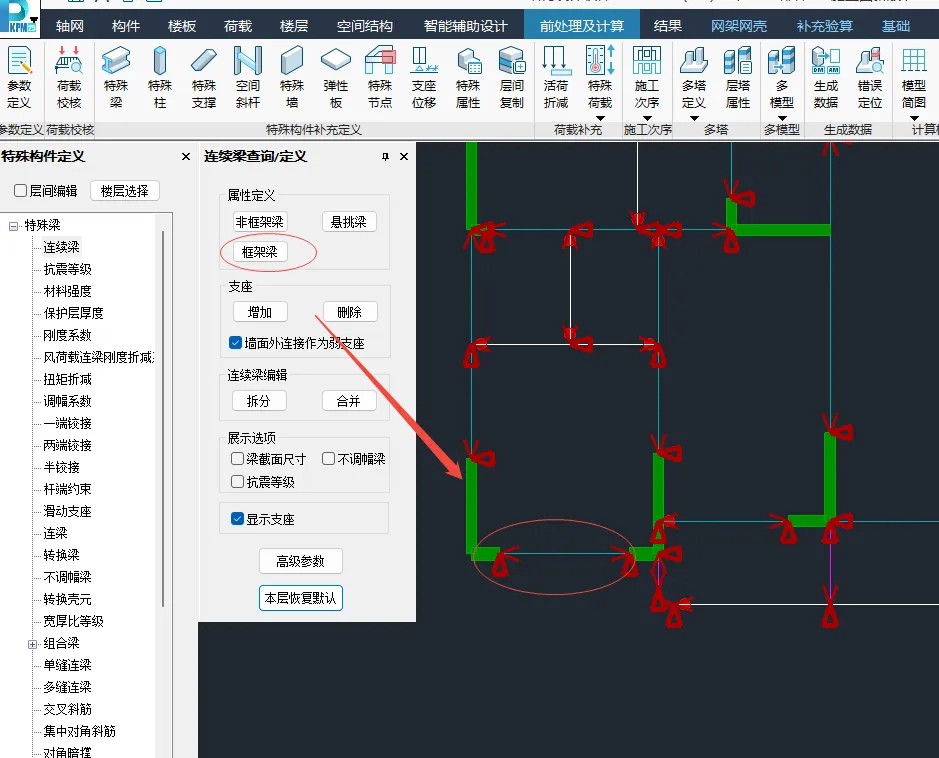

图2-3 连梁属性
图2-4 改为普通梁

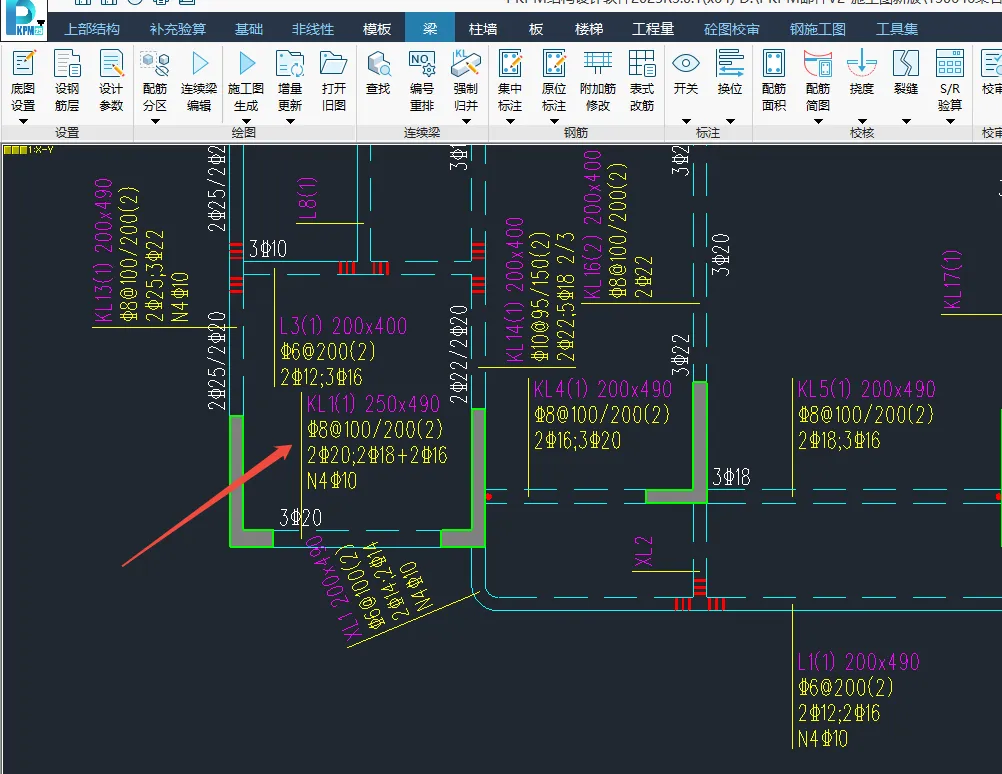

图2-5 施工图梁命名KL
Q3：柱施工图软件中柱子配筋的最小直径总是20mm?
答：框架柱的施工图配筋最小直径选用20mm的钢筋如图3-1，好像默认的就是选用了直径20的纵筋，按照SATWE结果可以选用16的实配钢筋来减少配筋面积？
原因是构造措施抗震等级是二级如图3-2；施工图中参数有选项抗震等级不低于二级时，纵筋直径不小于20mm，如图3-3，参数不勾选的话，配出的最小直径是小于20mm的。

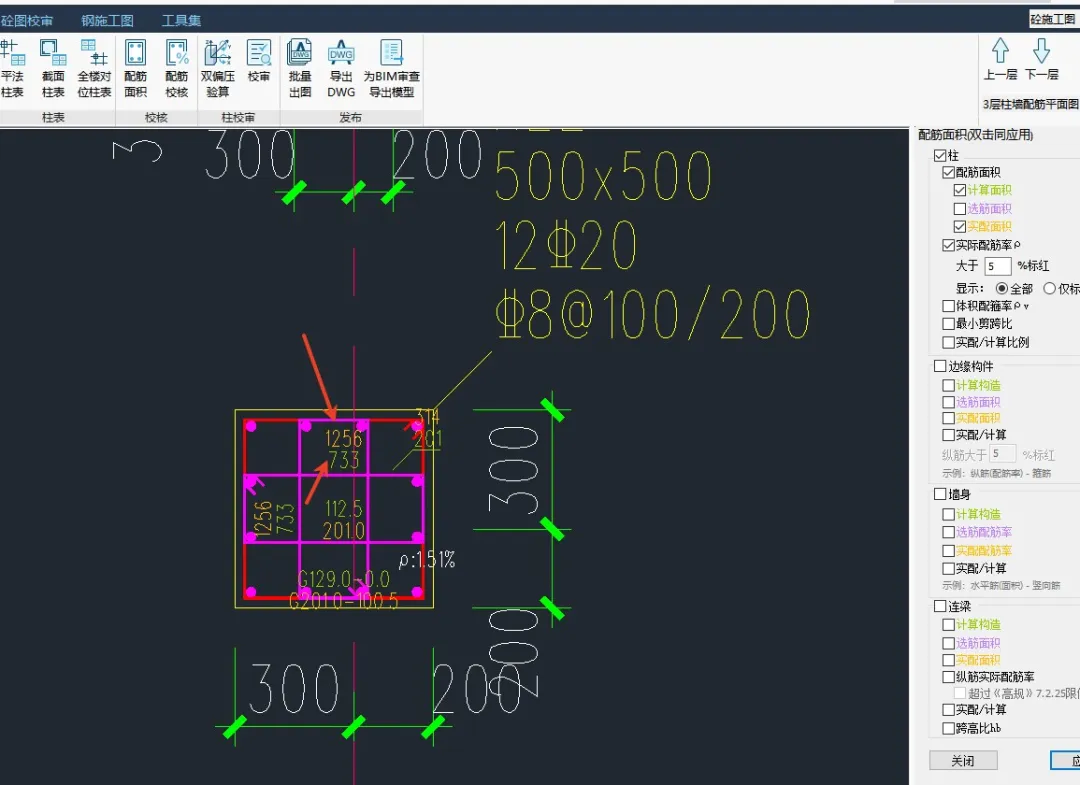

图3-1 施工图柱钢筋直径20mm

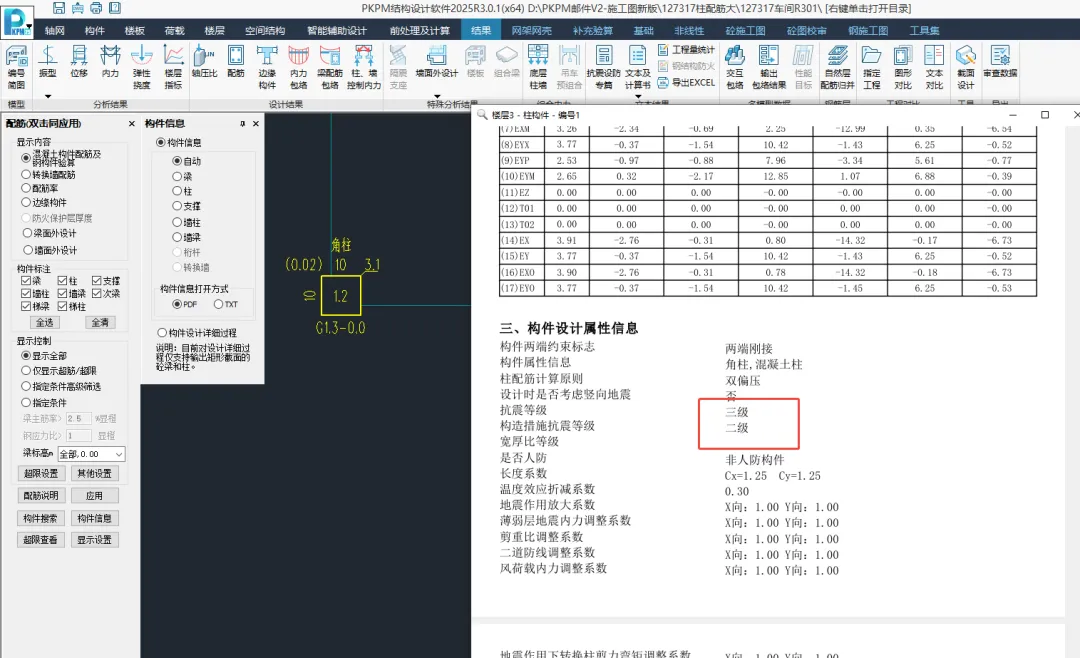

图3-2 构造措施二级

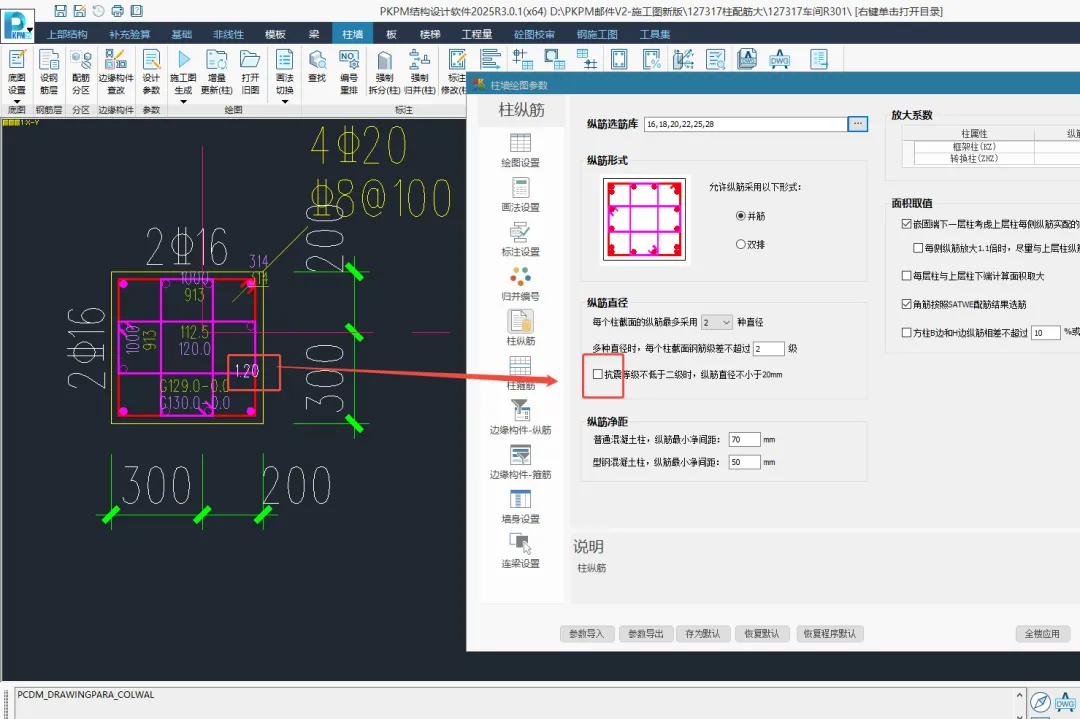

图3-3 施工图参数有选项直径不小于20mmm
Q4：基础软件计算后构件信息里钢筋强度与参数里钢筋级别不匹配？
答：在基础模型里－参数－材料信息地基梁钢筋设置为HRB400，计算后－结果查看－构件信息地基梁钢筋强度235，不是参数中设置的HRB400级别。 原因是以前在“基础模型的统一修改”中将地基梁的钢筋强度改成过HPB235级别，因为统一修改的钢筋级别优先级高于参数设置里的钢筋级别，意思就是参数修改钢筋级别后对统一修改的钢筋级别无效。 所以用“统一修改－改材料”的钢筋级别 只能通过“统一修改”再次修改钢筋级别。

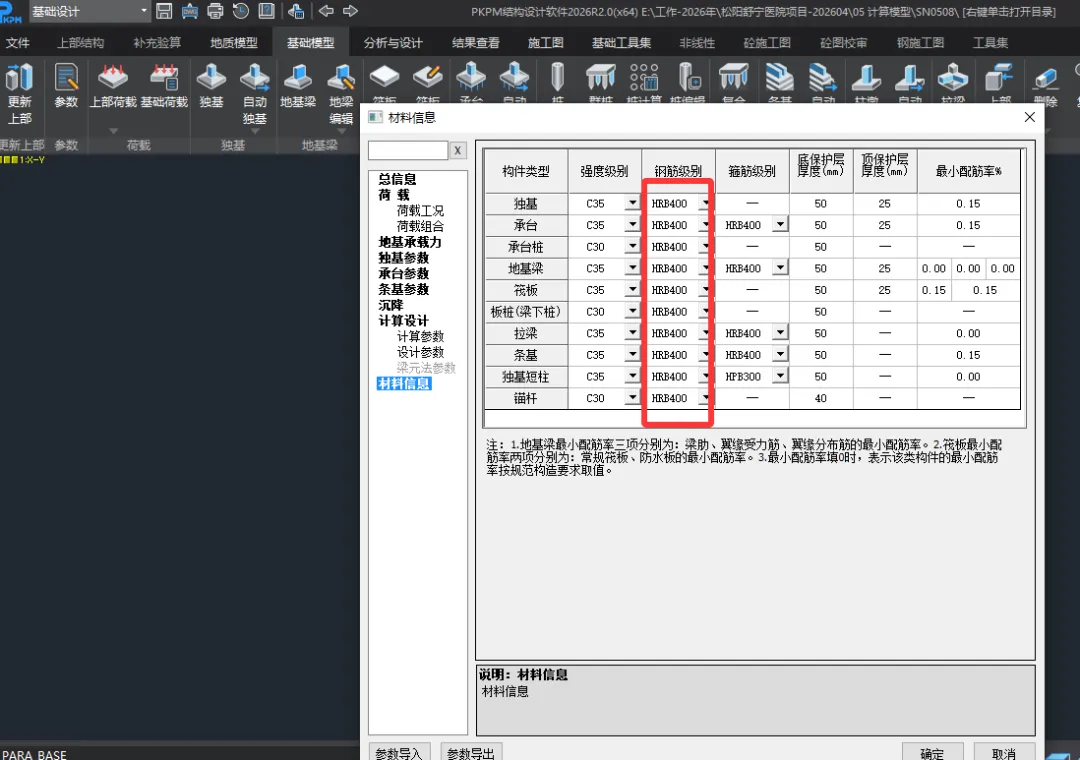

图4-1 参数

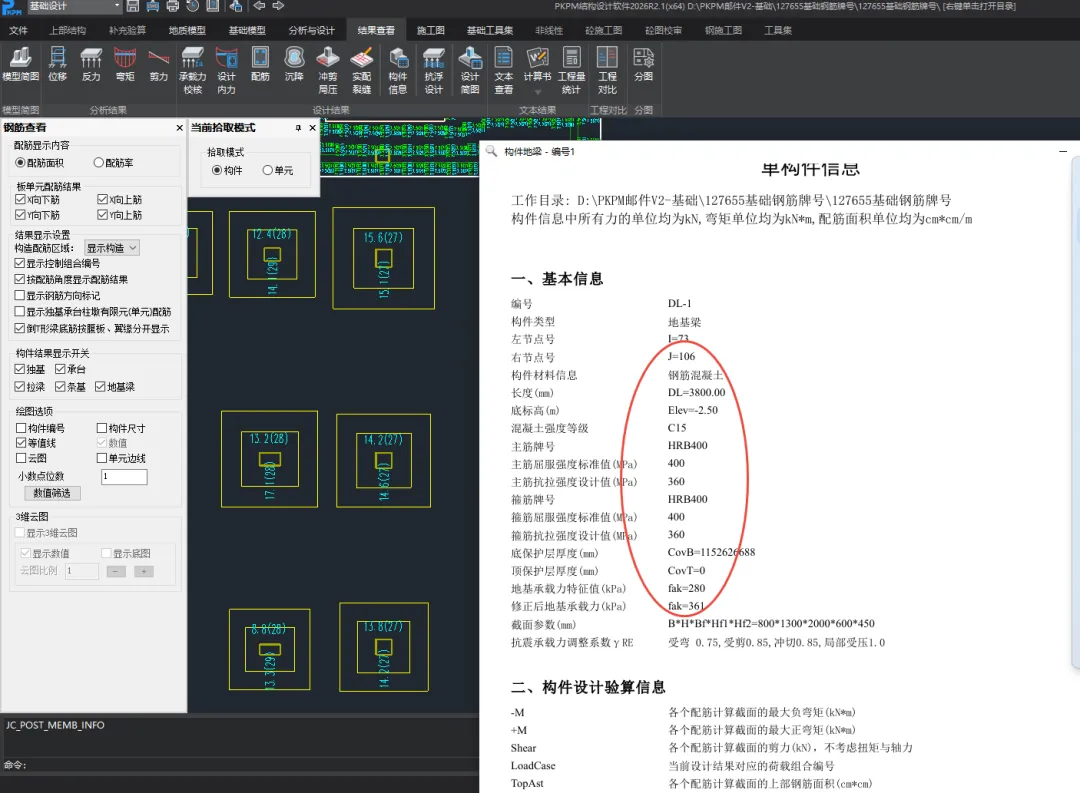

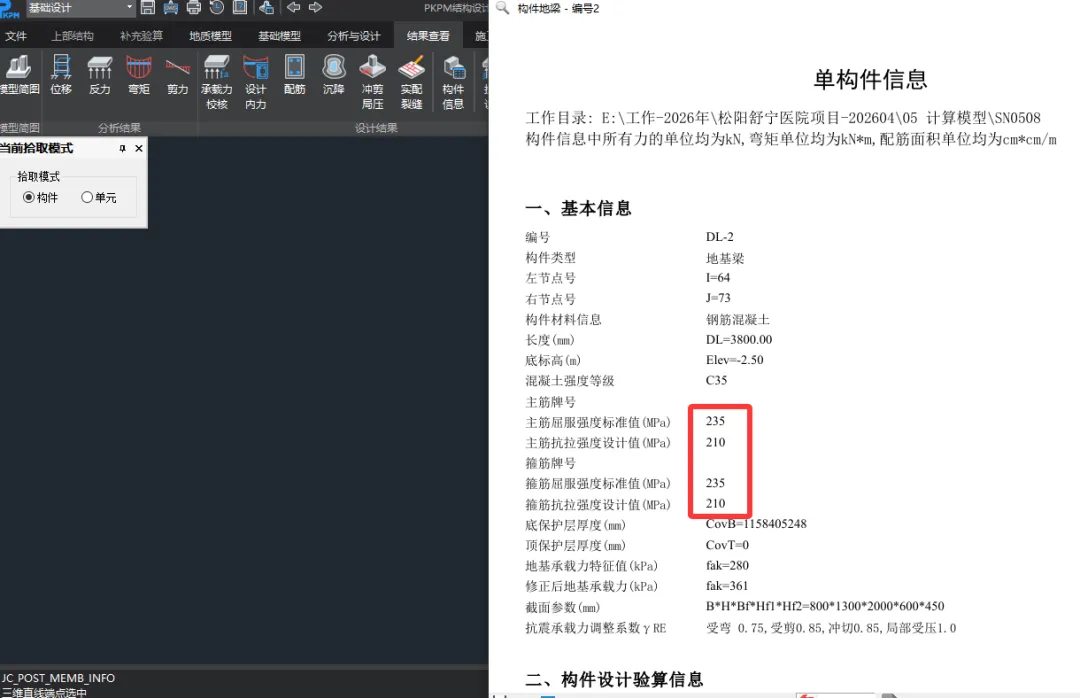

图4-2 构件信息不一致

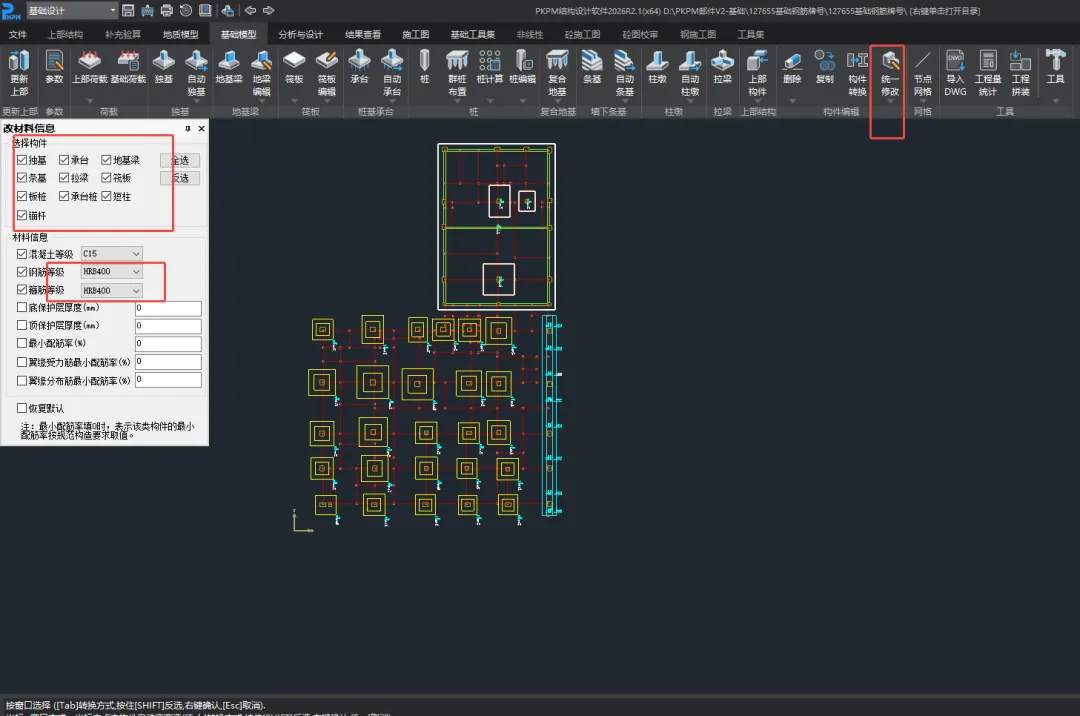

图4-3 统一修改级别
图4-4 构件信息正确
Q5：如何在基础软件用更新上部时更新轴网功能的同时删除附加点荷载？
答：基础软件中，使用附加柱墙荷载编辑功能布置的附加点荷载，因误操作将节点与轴网删除了，使得点荷载不能删除了，如下图5-1所示，软件为了提升用户使用体验感，参数里增加了“更新上部时更新轴网”的功能。 就是处理一些工程数据已经异常的情况，比如附加的点荷载与节点不对应。解决办法如下操作：“参数”－〉勾选“更新上部时更新轴网”如图5-2，然后点“更新上部”，再去删除就可以删除这些节点荷载了，如图5-3。

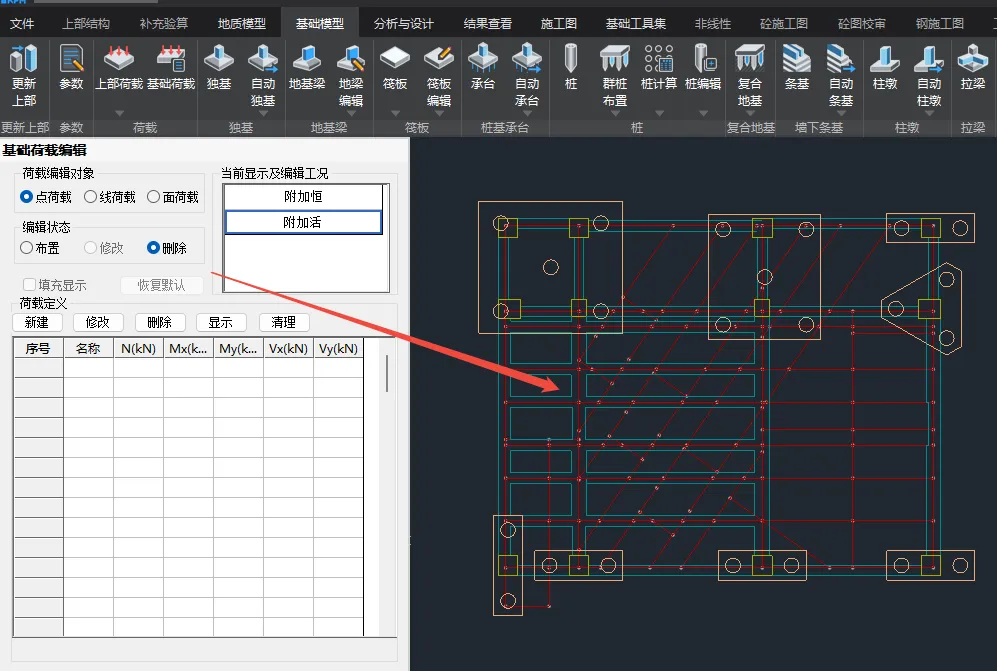

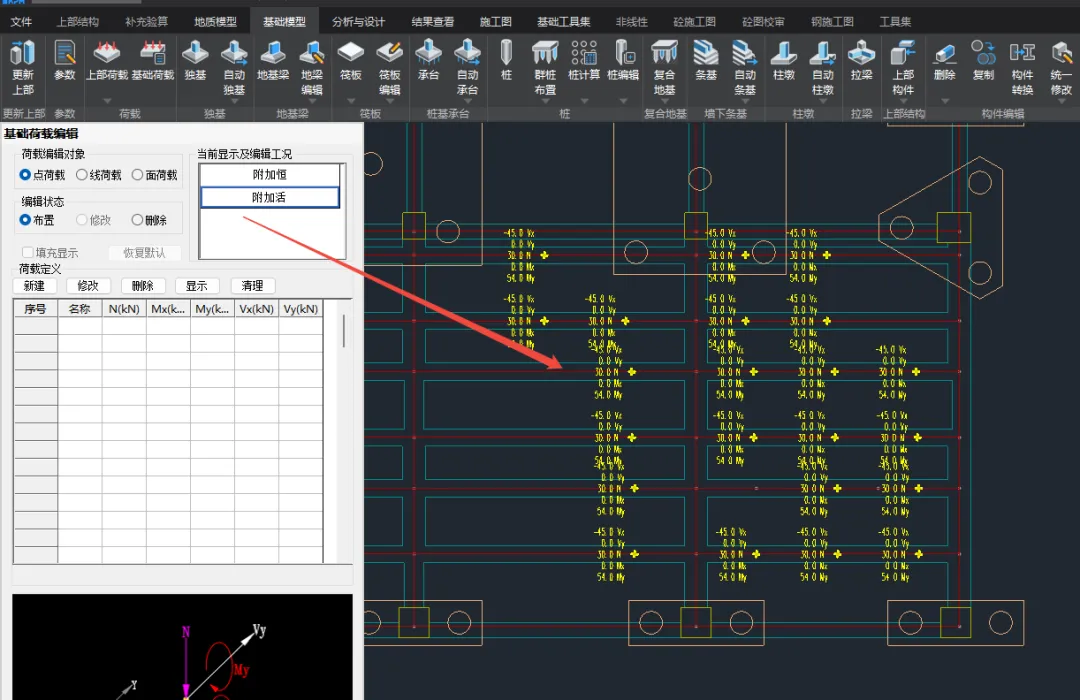

图5-1 点荷载不能删除

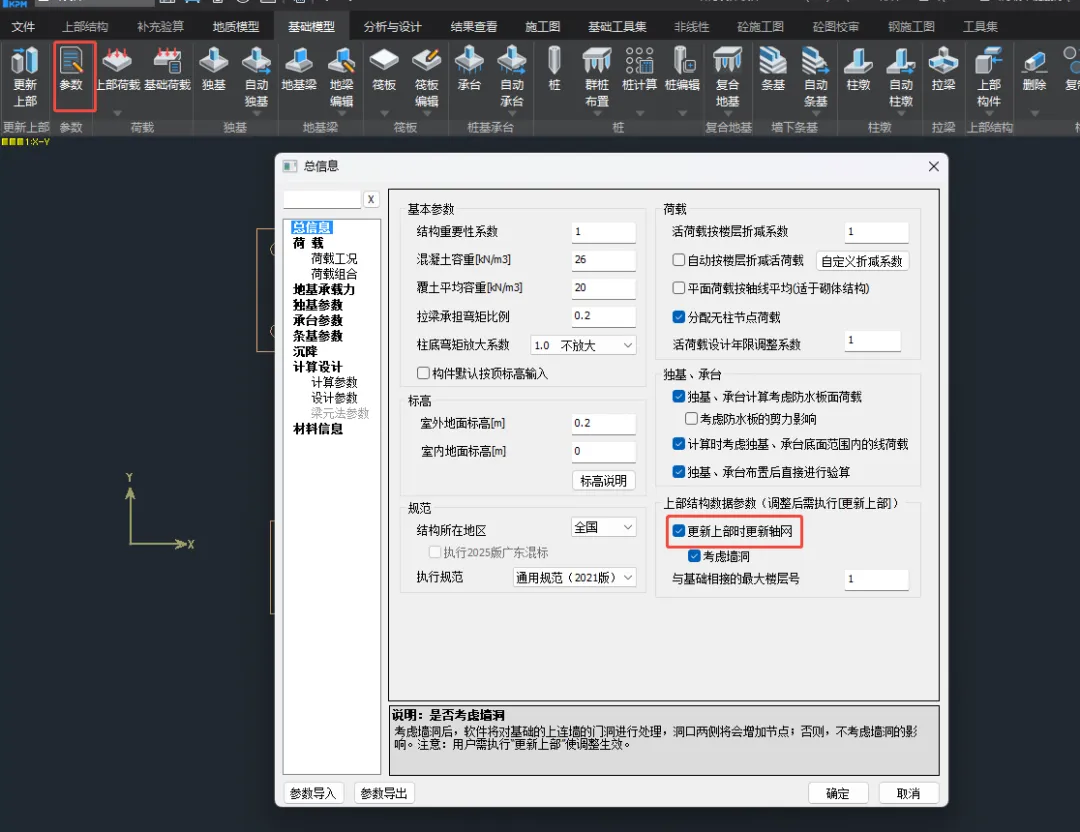

图5-2 参数
图5-3 可以删除
供稿丨结构软件研发部 王宇
