ChemicalStructures插件使用教程:3DMAX一键生成分子结构科研绘图模型

3DMAX化学结构建模工具ChemicalStructures，是一款运行在 3dMax 中的 MAXScript 小工具。它的核心功能是：一键随机生成类似分子结构的球-柱组合模型，非常适合用于科研绘图、论文插图、科普动画中的化学/分子结构示意场景。

你不需要手动摆放每一个球体、也不需要自己计算球与球之间的连接位置。工具会自动完成以下工作：

1.随机生成指定数量的球体（代表原子）；

2.在相邻球体之间自动生成圆柱体（代表化学键）；

3.最终形成一组由球体和圆柱体组成的化学结构模型。

整个生成过程是随机的，每次点击“开始生成”都会得到不同的结构，非常适合需要大量随机分子模型的场景。

适用版本：

3dMax9及更高版本（建议3dMax2018及更高版本）

使用方法：

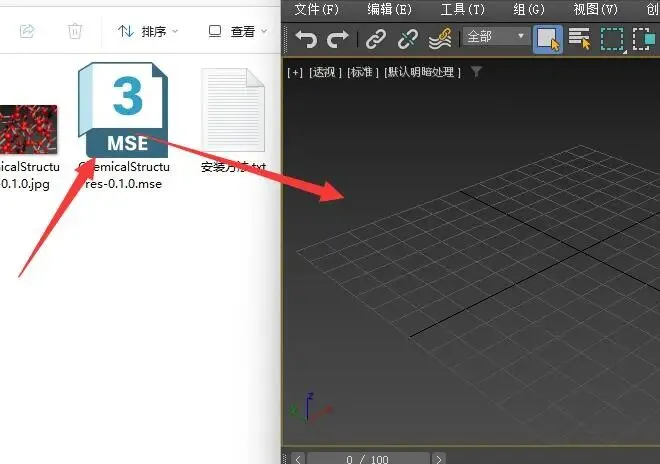

1.在3dMax中打开插件。方法：该插件无需安装，使用时直接拖动插件脚本文件到3dMax视口中打开即可。

2.设置参数。

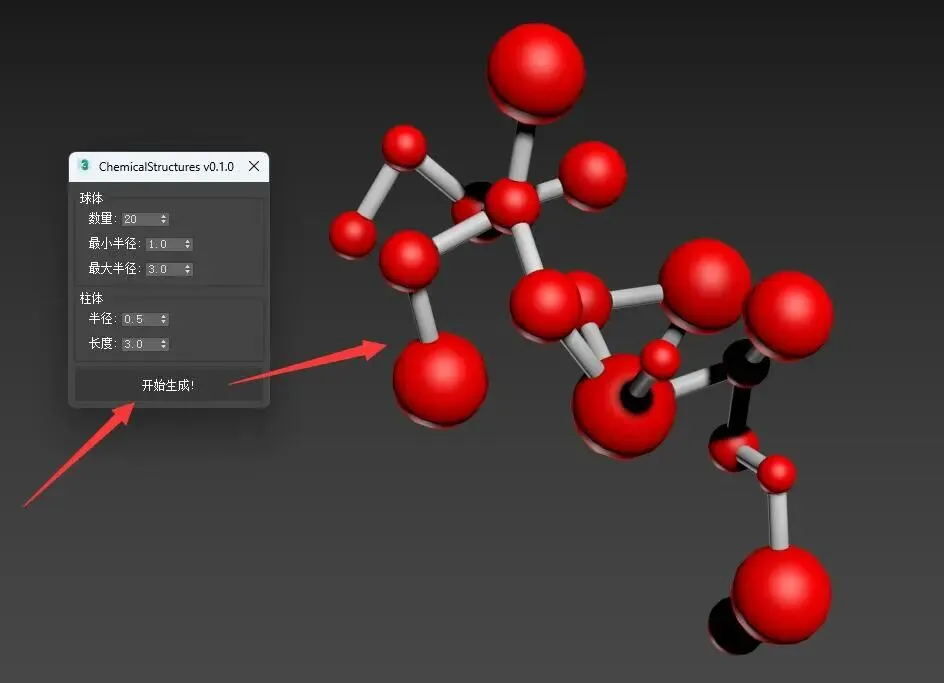

3.生成！参数设置完成，点击下面的“开始生成!”按钮，生成。

界面参数说明：

面板分为三个区域：球体、柱体、以及底部的 开始生成 按钮。

1.球体（控制“原子”）

·数量：生成球体的总数量，范围 4~1000，默认 20。

o数量越多，分子结构越复杂，生成时间也会越长。

o建议先从 20~50 开始尝试，熟悉后再增加。

·最小半径：球体的最小半径，范围 1~100，默认 1。

·最大半径：球体的最大半径，范围 2~200，默认 3。

每个球体的半径会在“最小半径”和“最大半径”之间随机取值，可生成大小不一的球体。

注意：最大半径必须大于最小半径，否则随机范围无效。

2.柱体（控制“化学键”）

·半径：圆柱体的粗细，范围 0.01~10，默认 0.5。

o值越大，连接球体的“键”越粗。

o一般建议设置为球体最小半径的 1/4 到 1/2 左右。

·长度：圆柱体的长度，范围 0~10，默认 3。

o这个值实际上决定了球体之间的“间隙”大小。

o长度越大，球体之间被“撑开”的距离越大，圆柱体也越长。

o如果设为 0，球体几乎直接相切，圆柱体会非常短甚至不可见。

3. 开始生成

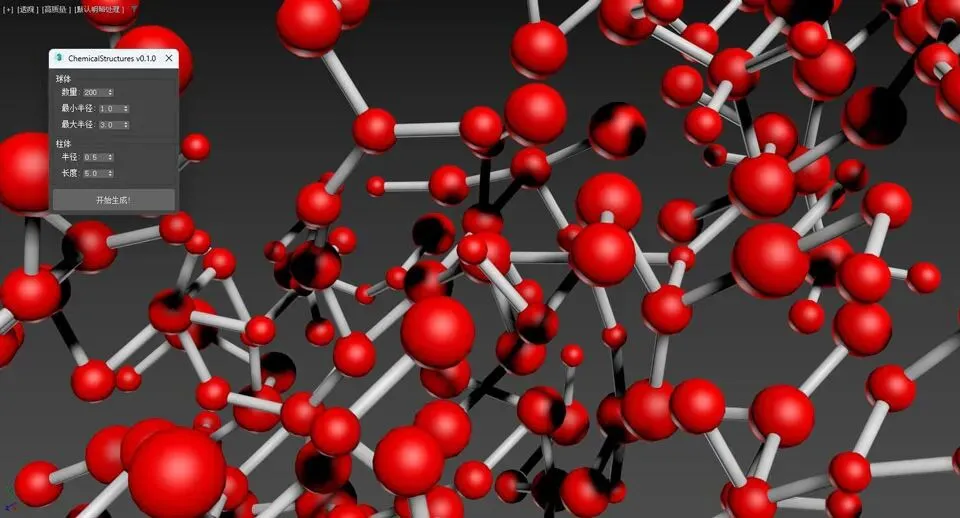

点击 开始生成! 按钮后，脚本会自动形成“键连接”的视觉效果。

这种结构通常适合用来表现：

·有机分子链；

·聚合物网络；

·纳米颗粒团簇；

·晶体/非晶态原子堆积；

·科普动画中的抽象分子模型。

常见问题与注意事项：

1. 生成数量太多导致卡顿

如果“数量”设置得很大（比如 500 以上），生成时间会明显变长，甚至可能让 3dMax 无响应。建议逐步增加数量，不要一次性设得太大。

2. 球体之间没有连接柱

可能原因：

·柱体“长度”设为 0；

·柱体“半径”太小，看不见；

·球体之间距离太远，圆柱体没有正确生成。

解决方法：把柱体长度设为 2~4，半径设为 0.3~1.0，再重新生成。

ChemicalStructures 是一个轻量、易用、效果直观的 3dMax 脚本工具。它把“随机生成分子结构”这件事变得非常简单：只需设置几个参数，点击一次按钮，就能得到一组具有科研绘图风格的球-柱分子模型。

对于需要快速制作分子示意图、纳米结构图、化学键模型的科研人员和学生来说，这个工具可以节省大量手动建模时间。建议你先用默认参数生成一次，观察效果，再逐步调整数量、半径和柱体参数，直到得到满意的结构。

记住：每次生成都是随机的，所以如果一次不满意，多点击几次“开始生成”，往往就能得到更自然、更漂亮的分子模型。
