🌞🌡️ 光越强电阻越小，热了电阻反而降？「常见传感器的工作原理」默写清单

同样叫"电阻"，半导体做的光敏、热敏电阻和金属做的热电阻，变化方向完全相反——这一节最大的坑就在这儿。把三种元件"阻值随外界量怎么变"记牢，再按闭合电路欧姆定律推电流电压，题目就通了。16 组空，一次默完。

一、光敏电阻 💡

1. 光敏电阻的特性

（1）材料：由____________________材料制成；（2）阻值变化规律：光照越强，电阻越____________________；

（3）无光照时，电阻很____________________，称为____________________；

（4）有光照时，电阻很____________________，称为____________________。

2. 光敏电阻的应用

（1）____________________：光照强时灯灭，光照弱时灯亮；（2）____________________测量、光控开关等。

3. 光敏电阻电路分析

（1）光照增强 → 电阻____________________ → 电流____________________ → 路端电压____________________；

（2）光照减弱 → 电阻____________________ → 电流____________________ → 路端电压____________________。

二、金属热电阻 🌡️

4. 金属热电阻的特性

（1）材料：由____________________制成；（2）阻值变化规律：温度升高，电阻____________________；

（3）特点：阻值变化____________________，稳定性____________________。

5. 金属热电阻的应用

____________________测量、温度控制等。

三、热敏电阻 🔥

6. 热敏电阻的特性

（1）材料：由____________________制成；（2）阻值变化规律（负温度系数）：温度升高，电阻____________________；

（3）特点：阻值变化____________________，灵敏度____________________。

7. 热敏电阻的应用

____________________、温度报警器、温度控制等。

8. 热敏电阻电路分析

（1）温度升高 → 电阻____________________ → 电流____________________ → 路端电压____________________；

（2）温度降低 → 电阻____________________ → 电流____________________ → 路端电压____________________。

9. 金属热电阻与热敏电阻的比较

（1）金属热电阻：温度升高，电阻____________________，稳定性____________________；

（2）热敏电阻：温度升高，电阻____________________，灵敏度____________________。

四、电阻应变片 ⚖️

10. 应变片的结构

由____________________或半导体材料制成的电阻丝粘贴在____________________上。

11. 应变片的工作原理

（1）当基底受力变形时，电阻丝随之____________________；

（2）拉伸时：长度____________________，横截面积____________________，电阻____________________；

（3）压缩时：长度____________________，横截面积____________________，电阻____________________。

12. 电阻与形变的关系

电阻 ____________________，拉伸时  增大、 减小，所以 ____________________。

13. 应变片的应用

（1）____________________：测量物体质量；（2）____________________：测量压力大小；（3）测力计、加速度计等。

14. 应变片电路分析

（1）受拉伸 → 电阻____________________ → 电流____________________ → 路端电压____________________；

（2）受压缩 → 电阻____________________ → 电流____________________ → 路端电压____________________。

五、传感器电路分析方法 🔍

15. 闭合电路分析步骤

（1）判断传感器电阻的____________________；（2）根据闭合电路欧姆定律判断____________________的变化；

（3）根据  或  判断____________________的变化。

16. 分压电路分析

传感器电阻变化 → 分压比变化 → ____________________变化。

⭐ 阻值变化方向，一表定输赢

光敏、热敏（半导体）：光/热越强，电阻越小；金属热电阻：温度越高，电阻越大。先定阻值，再推电流电压。

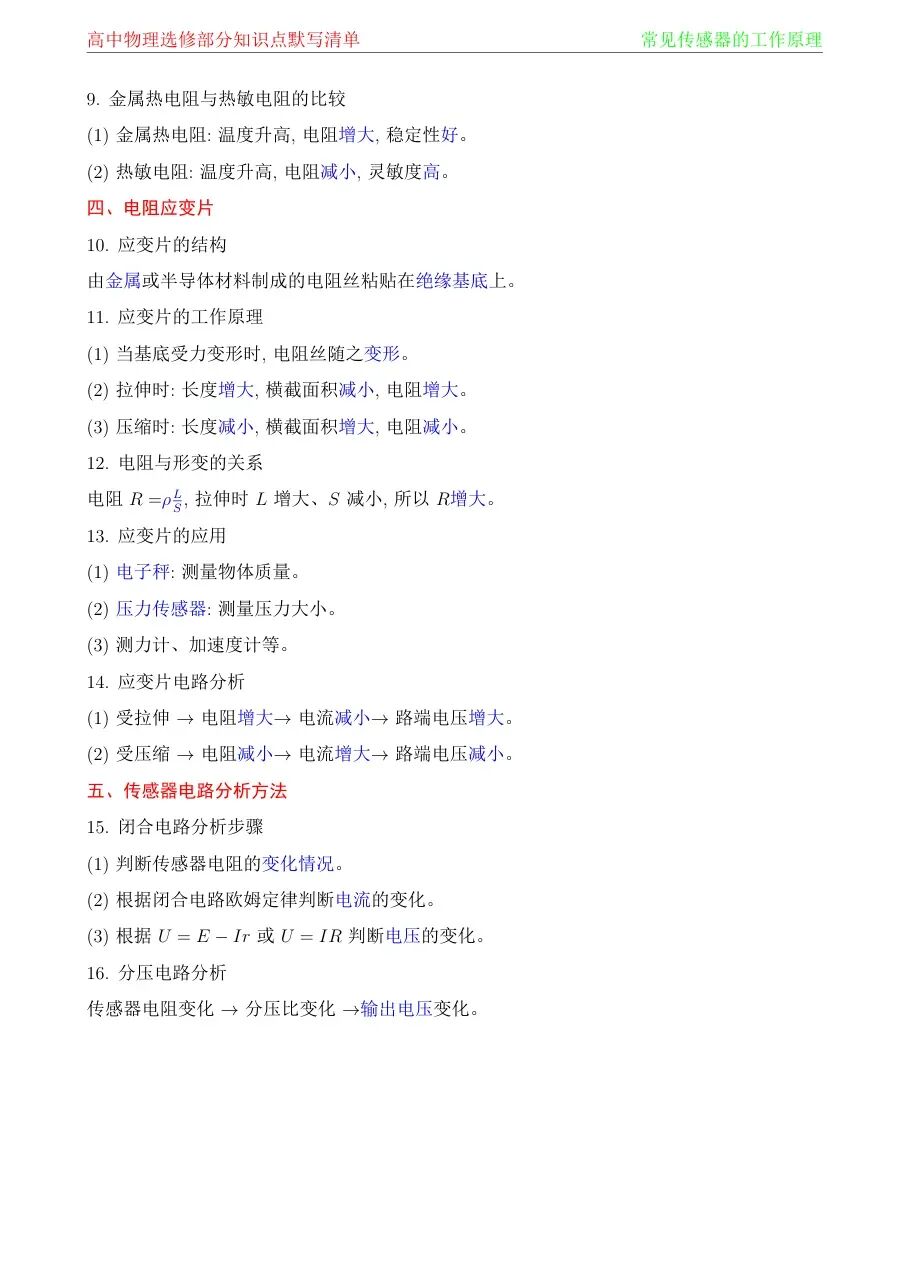

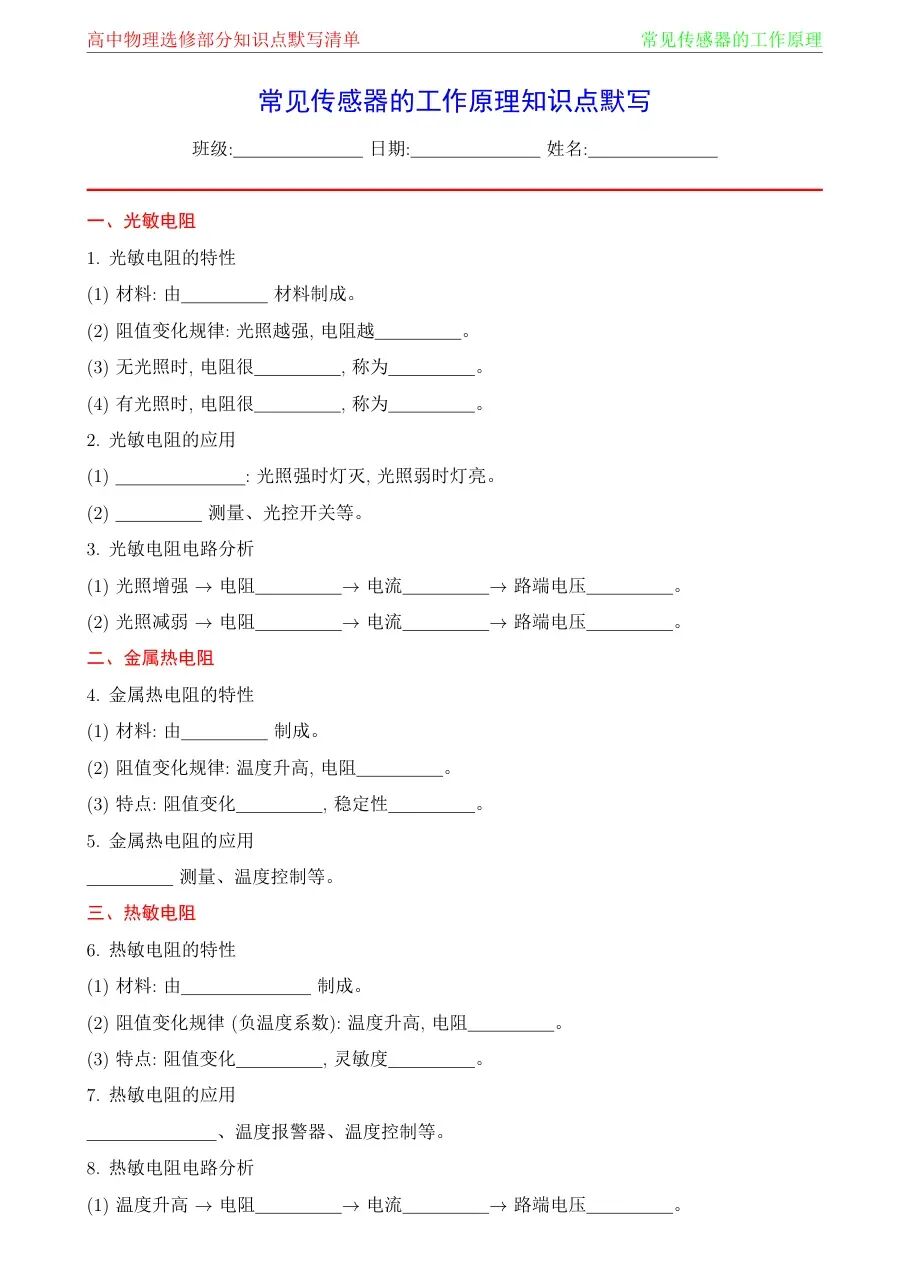

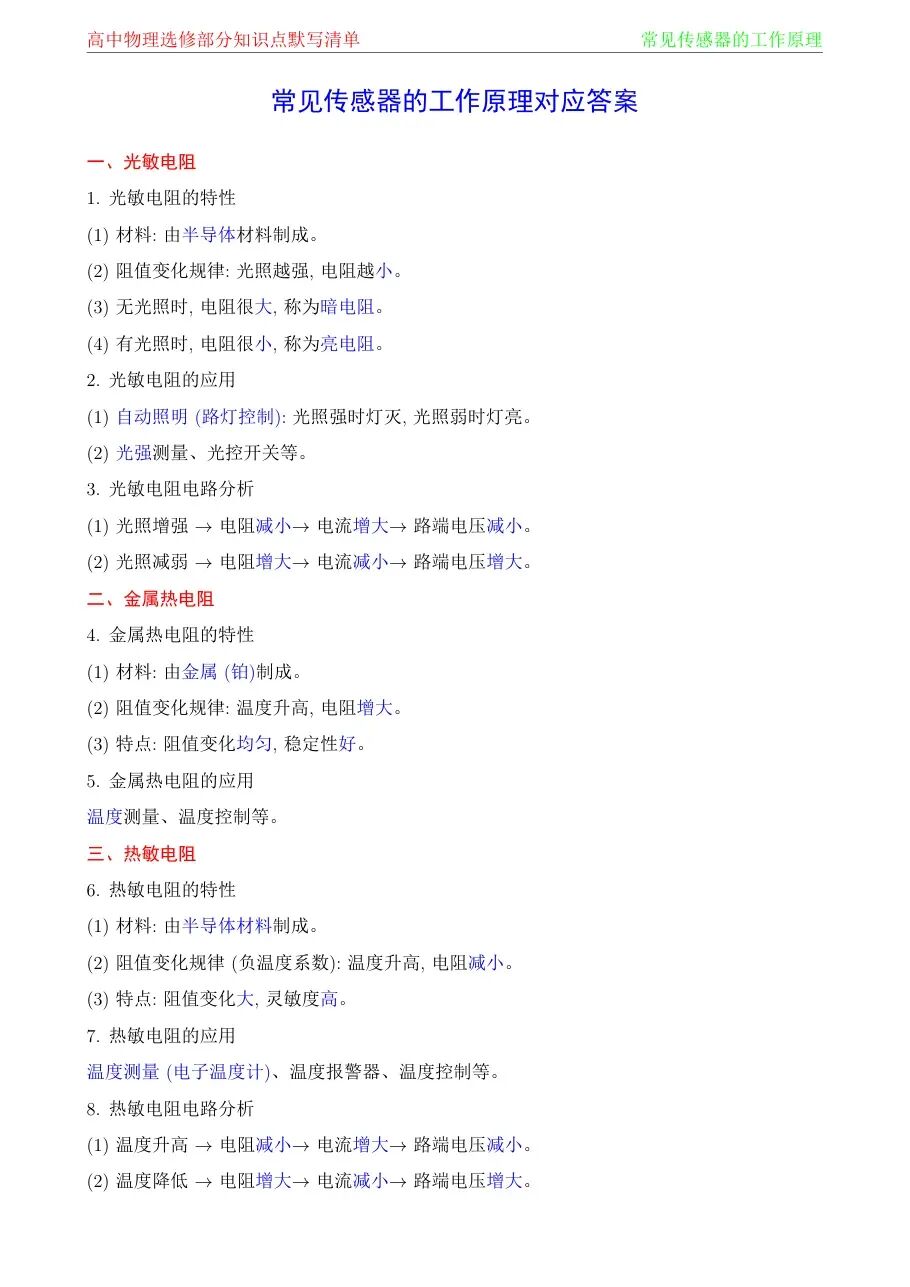

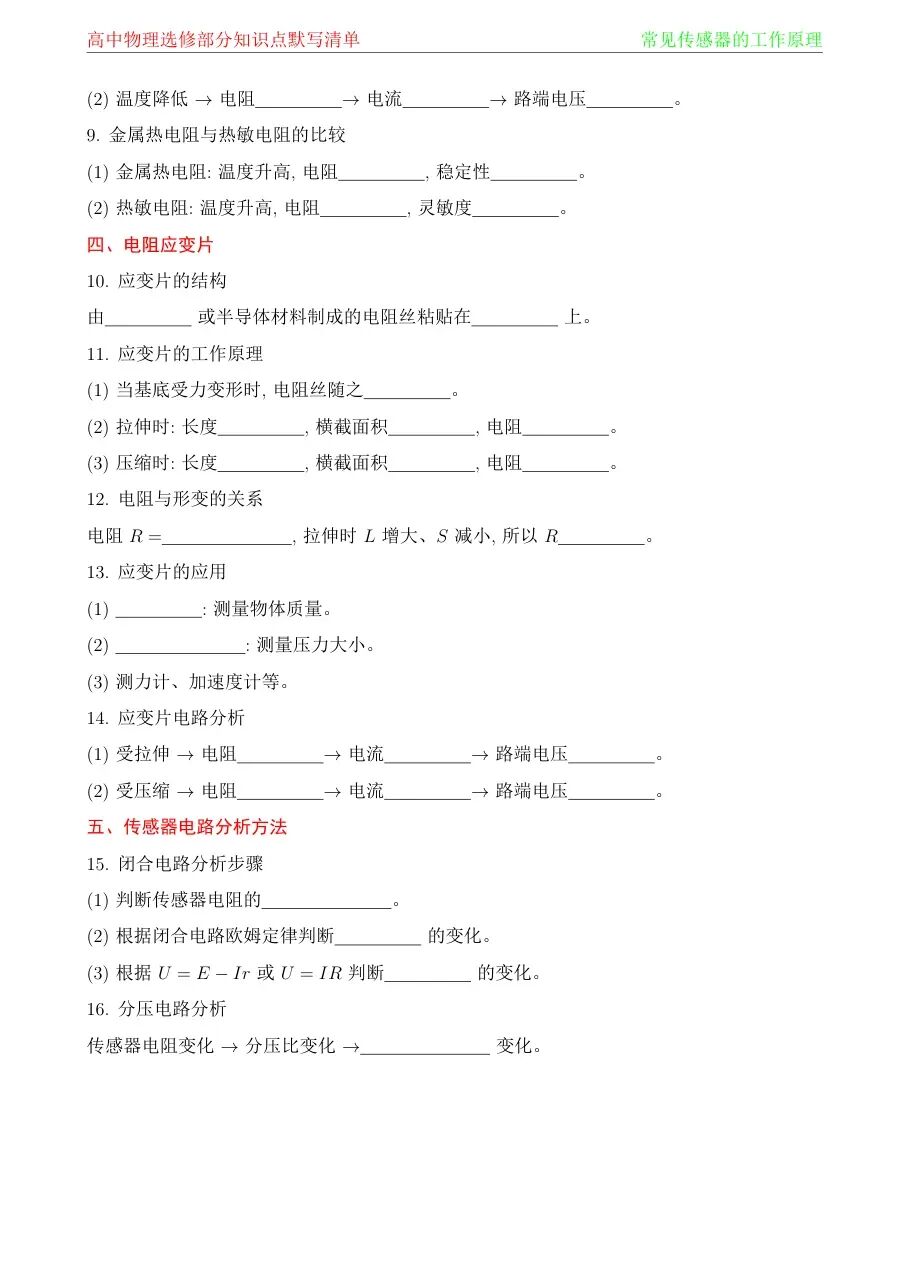

📸 完整版 PDF 预览

⚠️ 上方截图经过压缩会失真，完整高清 PDF 可后台私信回复【常见传感器的工作原理】免费获取。
