大家好，我是结构干货铺小编（注结，工作之余码字分享结构知识）。

继续分享“结构设计知识”。

先说个你一定熟的场景：

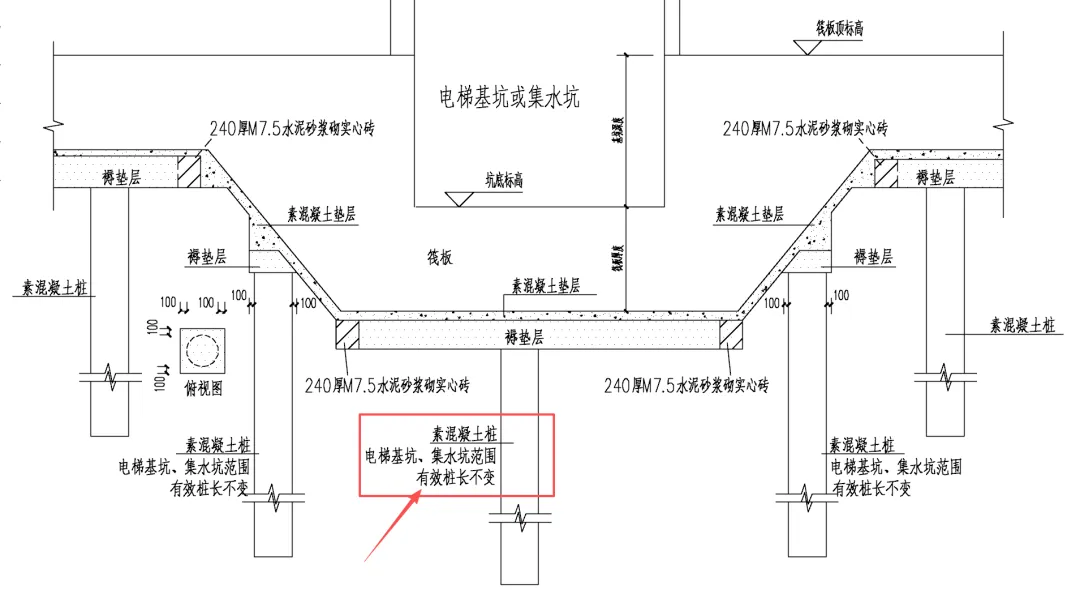

筏板基础下做CFG桩复合地基，电梯基坑、集水坑一挖下去，设计说明里照例写一句"电梯基坑、集水坑范围有效桩长不变"。

图面看着挺干净，结果施工单位进场第一天就把你叫住了：

"桩顶标高到底多少？哪些桩落在坑底，哪些桩落在斜坡上？放坡线给我画一下。"

你翻开平面图一看——好几个电梯坑、集水坑挤在一起，有的重叠、有的错位、有的深度还不一样，放坡线一交就是一团麻。

01 为什么非要画这根放坡线？

道理其实不复杂。

CFG桩是先打桩、后挖土的。桩打完之后，开挖到筏板底标高，遇到电梯坑/集水坑还要再往下挖一截。桩顶最终留多高，取决于这根桩最后落在哪个标高面上：

· 落在坑底平面上 → 桩顶截到坑底标高；

落在斜坡放坡带里 → 桩顶按坡度斜切；

落在正常筏板区→ 桩顶截到筏板底。

不放坡线，施工队根本不敢定截桩长度，多截一截桩就废了，少截一截桩顶着筏板也麻烦。

02 麻烦的是多坑叠在一起

单个电梯坑其实好画：矩形坑口，按放坡坡度（一般1:1或者按砖胎膜砌筑角度）向外扩一圈，实线坑底、虚线放坡上口，清清楚楚。

但真实项目哪有这么规矩。

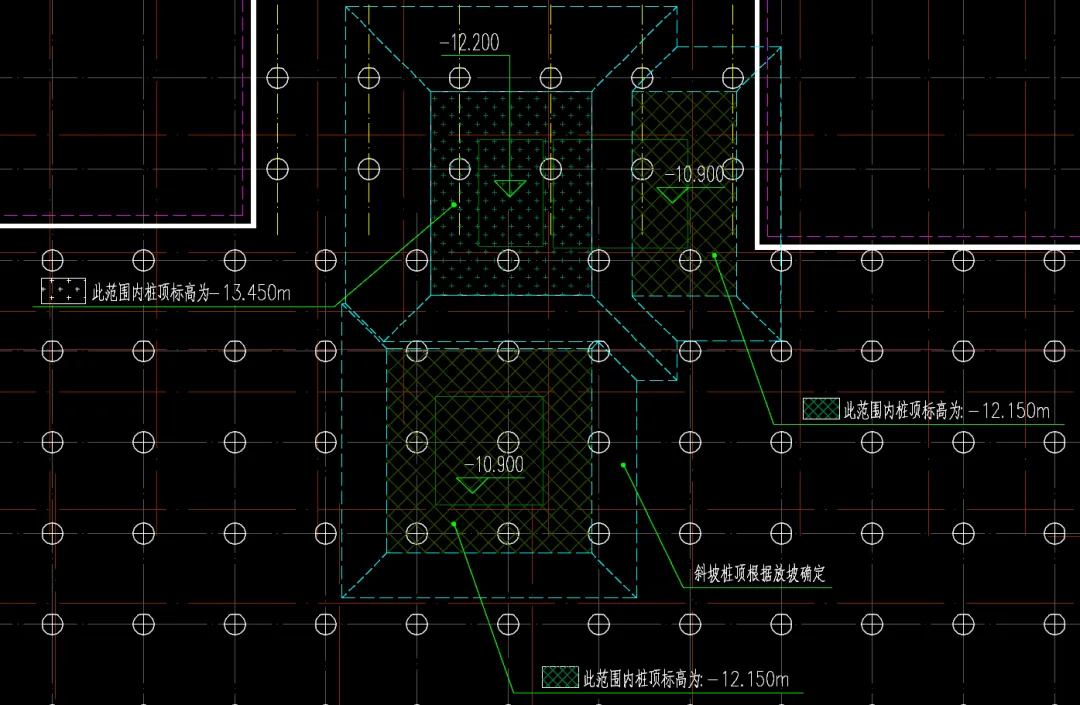

电梯坑旁边紧挨着一个集水坑，两个坑放坡带交在一起；或者三个坑深度不一，-12.20、-10.90、-12.15 错落地摆着；甚至一个大基坑边上还挂着一个小坑。

这时候手绘放坡线，交线关系全靠脑子推，推错一个角，整圈都要重画。三维上什么关系？平面上根本看不清。

03 挖到一个能一键出放坡线的插件

前几天翻资料，发现一位同行大神写了个CAD插件，加载之后直接输命令就能画。

最爽的是它把"几个坑相交"的情况都预先做了分级，按坑数选命令就行：

· HJK1—— 单坑放样

· HJK—— 两坑相交放样

· HJK3—— 三个坑相交放样

· HJK4—— 四个坑相交放样

……

· HJK9—— 最多支持九个坑一起放样

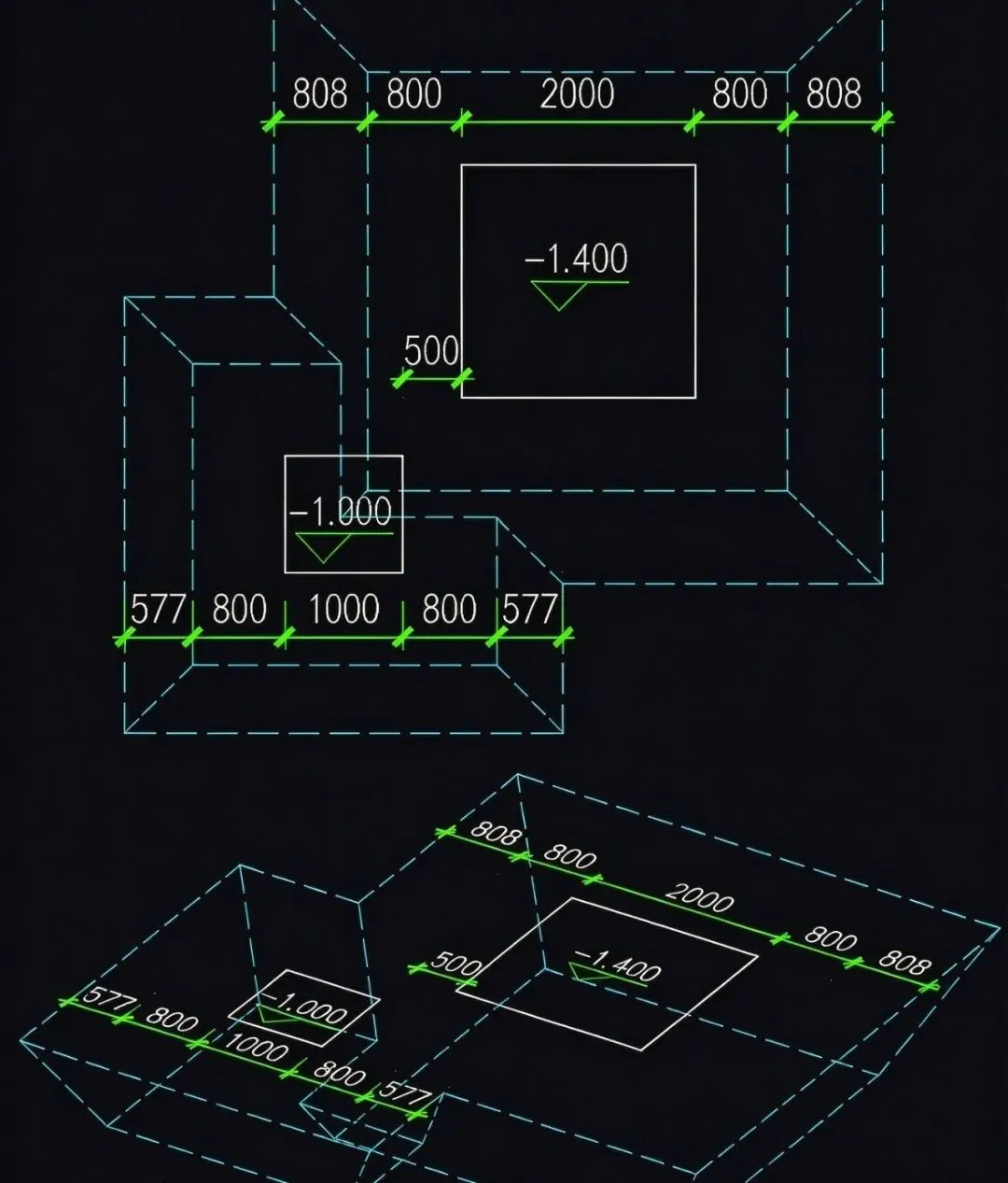

放坡线画完直接在平面上分层表达，哪个标高对应哪片区域一目了然；还能切到三维视图直接看坑和坑之间的交接关系，交线对不对、台阶在哪，转一下模型就心里有数了。

04 写在最后

工欲善其事，必先利其器。

东西不复杂，就是一个小插件，但平时画一下午还容易画错的放坡线，输个命令几秒钟就出来了，审图和交底都省不少事。

使用方法及步骤：

1）加载插件（CAD-工具-加载程序-选择插件加载）

2）以3坑相交放样为例：命令名HJK3，输入筏板厚（默认800），输入放坡角度（默认60°），依次选择第1个坑（需为闭合多段线），输入该坑深度（默认1000，即1m深），再选择第2个坑（同前），输入该坑深度（同前），再选择第3个坑（同前），输入该坑深度（同前），结束。

想要的朋友，关注本公众号后，后台私信回复：基坑放样插件，自动获取下载地址（永久免费）。
