MOSS-Image 源码精读:排版与布局共用一条文本通路,开源文生图怎么补上长文本渲染

往一张图里塞 1300 字的说明文字，还要求每块内容落在指定位置——这两件事，开源文生图模型长期做不好。OpenMOSS 10 月 16 日开源的 MOSS-Image，在自建长文本渲染基准 LLTB 上把平均覆盖率做到 96.3%，同一张表里 FLUX.2 只有 11.8。仓库五天攒下 1166 个星标，我把技术报告和代码读了一遍。

01 先看结论

MOSS-Image 是 MOSI Intelligence 联合复旦、上海交大团队从零预训练的 5B 文生图模型，技术报告与代码同日放出，权重开在 HuggingFace。它瞄准的是信息密集图形：海报、信息卡、带成段文字的插图。

模型改了两处。骨干侧，5B 单流 DiT 让自然语言描述和结构化 layout JSON 走同一条文本条件通路，不另设控制接口；推理侧，配了一个提示增强模块，把「帮我做张海报」这类短请求补成内容加布局的完整规格。

数字按论文口径：LLTB 长文本渲染平均覆盖率 96.3，开源第一，比 Qwen Image 2512 高 31.4 个百分点；7Bench 布局控制 mIoU_det 0.88、AUC 0.70，闭源的 GPT Image 2、Nano Banana Pro 都停在 0.3 上下；真实设计请求盲测 RLA 拿 1698.7 Elo 排第二，前面只有 GPT Image 2。

停在什么条件：骨干只做文生图，不支持参考图条件输入，也不支持图像编辑，作者把这两项列为未来工作；提示增强依赖外部的 GPT-6，它的错误会顺着规格传进画面。想快速上手，只看一个文件就够：HF 权重仓里的 pipeline_moss_image.py，模型定义、调度、采样默认全在这一个文件里。

02 问题背景

信息密集图是文生图模型的照妖镜。论文第 1 节把短板拆成两个词。渲染：长文本一多就乱码、缺笔画，空间约束也听不懂；规格化：一句「画张极简风格的活动海报」，内容、信息层级、空间组织全靠模型自己猜，猜出来的常常不是你要的。

闭源系统已经把这两件事做了：GPT Image 2、Seedream 5.0 Pro、Qwen Image 3.0 Pro、Nano Banana Pro 都能稳定出带排版的图。开源这边，能力停在「画得好看」这一层，一到成段文字就露怯。

现有基准还测不出这个缺口。LongTextBench 每个渲染目标平均只有 120.3 个字符，各家模型挤在 96–99 分之间看不出差距。团队为此建了 LLTB：中英各 120 个任务、三档长度、平均每个目标 1339.8 个字符，量级是前者的 11 倍。布局控制是另一条短板，后面 7Bench 的数字会看到更夸张的差距。

03 方法拆解

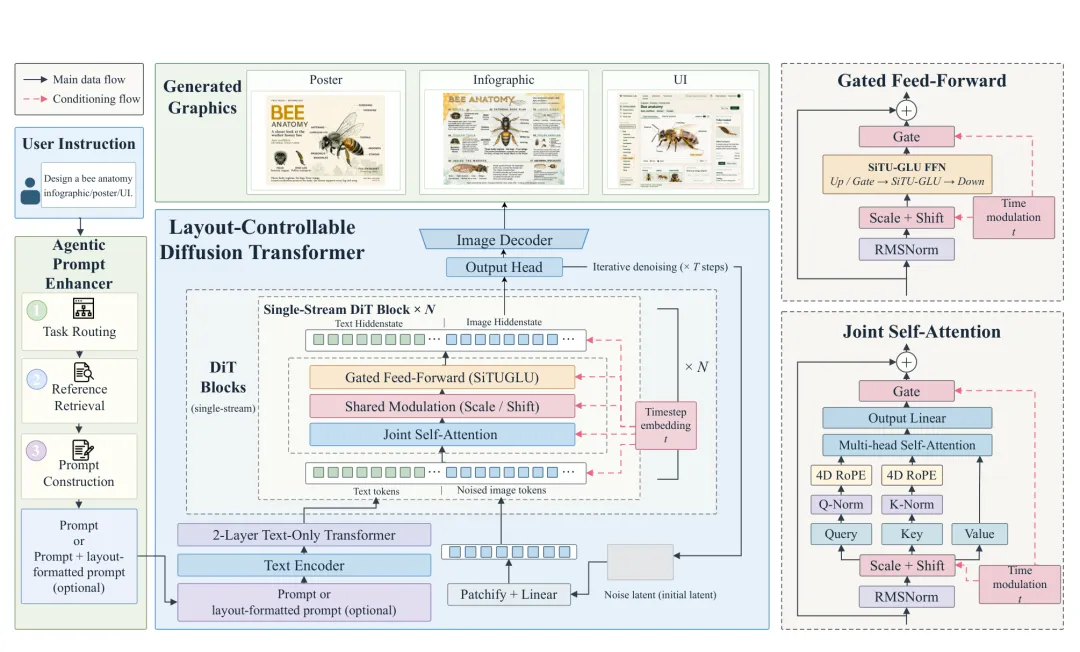

整个系统是二件套：会画画的骨干，加会做规划的 agent。骨干从零预训练，文本条件通路的设计是贯穿项——layout JSON 直接以文本形式拼进条件序列，预训练数据里同时混着自然语言 caption 和带边界框的结构化描述，推理时两种写法随意混用。

第一个设计是门控前馈 SiTU-GLU。论文第 3 节公式 1 给出：门控值域无界时训练不稳，于是对 gate 路径和 up 路径各套一顶平滑帽 c_β(v)=β·tanh(v/β)——帽内近似线性，帽外软截断。发布权重里 β_g 取 4.0、β_u 取 25.0，这个组件沿自 Kimi K3。

第二个设计是 4D 旋转位置编码，坐标轴是 (r, t, w, h)。t 是序列位置，w、h 是图像宽高；r 是参考索引，专门给将来的参考图条件生成预留的轴——当前没有参考输入，所有 token 的 r 恒为 0，该子空间不旋转。附录 D 用 1B 实验模型对四种坐标分配做了消融，互有胜负，团队仍保留专用 r 轴，赌的是将来扩展到参考图生图时不用改坐标系。

公式看附录 A.2 的流匹配损失（公式 3）：网络 v_θ 在加噪 latent 上预测速度场，目标是噪声与干净 latent 之差 ε−z_0，时间步输入为 1000σ。损失按图像 token 数做归一化，文本 token 不计入，也没有额外的信噪比加权；Stage 2 起从逐样本归一化过渡到逐 token 归一化，多分辨率图像按有效 token 数加权。

04 源码对照

先说调用链。GitHub 仓库是推理侧：gradio_app.py 是演示入口，默认 1024×1024、shift 5.0、负分支跳层 22；ComfyUI 的原生实现在 comfyui/moss-image/ 目录；模型定义本体随权重放在 HF 仓，经 trust_remote_code 加载。

第一处对读：公式 1 的 SiTU-GLU，对应 pipeline_moss_image.py 里的 _situ：

def _situ(hidden, gate):return (4.0 * torch.tanh(gate / 4.0) * torch.sigmoid(gate)) * (25.0 * torch.tanh(hidden / 25.0))

两个 β 以字面常数写死在函数里，就是论文的 β_g 与 β_u。块内先经一个 ffn_up_gate 线性层输出双倍宽度，再 chunk 成 hidden 与 gate 两半——对应论文里 W_u x 与 W_g x 两条投影的合并实现；输出最后乘的 gate_f 来自 shared modulation 产生的六参数之一。这两个 β 是发布权重的固定结构常数，不是可调超参，ComfyUI 版 model.py 里的同款函数逐字一致。

第二处对读：公式 2 与附录 A.1 的 4D 坐标，对应 _RoPE.forward：

h, w = torch.meshgrid(torch.arange(height), torch.arange(width), indexing='ij')image = torch.stack((torch.zeros_like(h), torch.full_like(h, text_length), h, w), -1).flatten(0, 1).float()image[:, 2] -= (height - 1) / 2image[:, 3] -= (width - 1) / 2

四个分量依次是 r、t、w、h：r 全零，对应「无参考输入」；图像 token 的序列位填成 text_length，即图像排在文本之后；后两行减去尺寸一半，空间坐标以画布中心为零点。文本 token 那边只填 t 轴，其余轴不动。

顺带把发布默认也读了：调度器配置里 shift 5.0、训练时间步 1000；CFG 合并强制在 fp32 里做，哪怕 DiT 跑的是 bf16；负提示分支跳过第 22 块（zero-based，全 42 块）是默认开启的跳层引导。附录 D 的坐标消融、G.3 各基准的评测协议属于实验侧配置，与发布默认要分开读。

05 实验配置

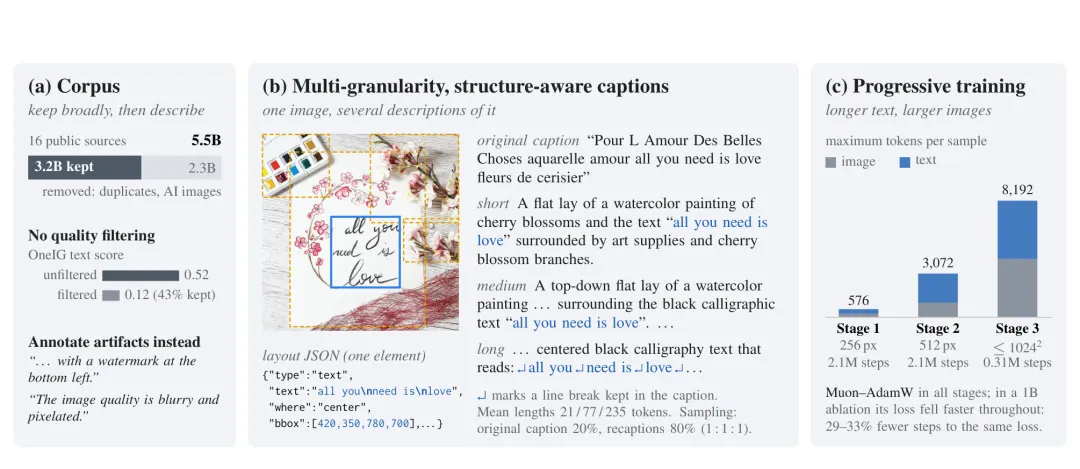

数据：16 个公开图文源，5.5B 条记录筛到 3.2B。筛法是 SSCD 查重加自研 AI 图检测器；不做质量过滤——口号是「广泛保留，然后如实描述」，瑕疵图不删，把问题写进 caption。附录 B.2 专门验证过：加上过滤反而降分（DPG-Bench 82.420 到 82.411，OneIG 0.4363 到 0.3482）。

标注：每图短中长三档 recaption，token 均值分别为 20.9、76.6、235.1；生成 caption 与原 caption 按 20:80 采，三档各占三分之一；子集另标 layout JSON。

优化器：Muon 与 AdamW 混用——2D 矩阵走 Muon，embedding 与输出头走 AdamW。学习率统一 5e-5（RMS 对齐），AdamW 的 β 取 0.9/0.95，Muon 动量 0.95、迭代 5 步 Newton–Schulz；权重衰减 0.01，梯度裁剪 1.0，EMA 0.9999，warmup 2000 步。

调度：三阶段递进分辨率与文本长度，Stage 3 跑到 310,000 步取 EMA 权重收官；噪声采样按四段换挡——140K 步前 shift 3，之后 shift 1，207K 起加 cutoff 0.95，最后一段再混入 1% 均匀采样。

规模：512 设备、2 梯度累积，每次更新名义打包 878 万 token，单设备 microbatch 上限 8576 token。硬件型号论文没写，只说 512 台设备，README 徽章称异构 GPU 训练。冻结件：Qwen3.5-9B 文本编码器与 FLUX.2 VAE 全程不动。

最影响可比性的三条：Muon 混合优化（附录 E：到同一损失比纯 AdamW 少 28.6%–33.2% 更新步数）、无质量过滤的广保留数据策略、4096 token 文本上限。训练代码没有开源，GitHub 仓库只有推理侧，复训者能拿到的是 USERGUIDE 里的 recaption 提示词与标注 JSON 模板。

06 结果怎么看

LLTB（Table 4，覆盖率）：MOSS-Image 六列 98.0、97.1、97.1、96.3、96.7、92.4，Mean-6 是 96.3。闭源组 GPT Image 2 99.0、Nano Banana Pro 96.6、Qwen Image 3.0 Pro 94.3、Seedream 5.0 Pro 55.3；开源组 Ideogram 4.0 63.5（中文长文本列只有 31.8，还受拒答拖累）、Qwen Image 2512 64.9、FLUX.2 11.8。

7Bench 布局控制（Table 14/15）：MOSS-Image mIoU_det 0.88、Layout AUC 0.70；对照组包括全部闭源模型在内，mIoU_det 集中在 0.30–0.44，AUC 只有 0.16–0.20——这一项拉开了代差。

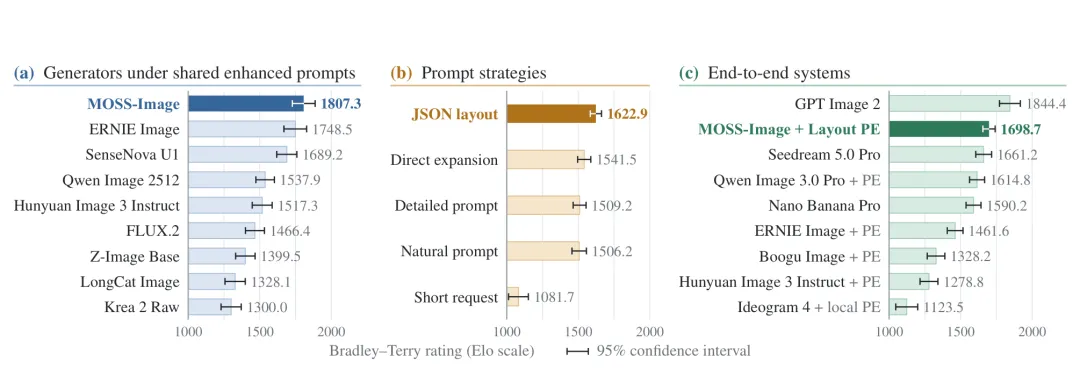

RLA 端到端（Figure 4c）：61 个真实设计请求的盲测 Arena，MOSS-Image 1698.7 Elo 排第二；GPT Image 2 1844.4 第一，Seedream 5.0 Pro 1661.2、Qwen Image 3.0 Pro 加提示增强 1614.8 在后。

把提示增强拉平、只比骨干（Figure 4a）：共享同一套增强 prompt，MOSS-Image 1807.3 Elo 第一，ERNIE Image 1748.5 第二。prompt 策略消融（Figure 4b）：JSON layout 1622.9 高于直接扩写 1541.5、详细描述 1509.2、自然语言 1506.2，短请求只有 1081.7——规格给足与不给，差 500 多 Elo。

LongTextBench 上 MOSS-Image 97.63，与一众模型挤在 96–99，作者自己的判断是该基准接近饱和，这正是他们建 LLTB 的理由。以上全部是论文口径的数字，我没有跑。

07 论文与代码

已对应的部分：42 层主干、hidden 3072、24 头、FFN 8192、text adapter 的结构（4096 到 3072 线性投影加两个 text-only 块），在 HF 的 transformer/config.json 里一比一；SiTU-GLU、4D RoPE、跳层引导、移位调度，都能在代码里找到与论文逐字对得上的实现。

实现补充的部分：模型定义不放 GitHub 仓库而随权重走 trust_remote_code；ComfyUI 是仓库自带的第二套原生实现；README 的 News 区记着 SGLang、vLLM-Omni、ComfyUI 三个框架在开源当天跟进支持。

只是配置选择的部分：负分支跳层写 22、24、26 都有效，USERGUIDE 写明关掉它画面更写实但细节可能崩；CFG 在 3–6 区间都算推荐；评测协议（7Bench 用 shift 3 的 31 点网格）与发布默认（shift 5）是两套设置，读数字时别拿混。

08 复现路线

环境很轻：requirements.txt 里只有一个词 diffusers，配上 torch 与 transformers 就能跑。最小样例在 README 的 Python 一节，17 行代码出图，trust_remote_code 打开，DiT 跑 bf16、VAE 保持 fp32；想点按钮就起 gradio_app.py；ComfyUI 升到 master 原生可用，不用装插件。

成功标志：官方示例是一块玻璃板加三行中文手写的技术路线——中文长句不糊、笔画不缺，就算跑通了。

容易看错的三处。分辨率必须能被 16 整除（VAE 8 倍下采样乘 2×2 patch，每 token 摊 16 像素），差一个像素直接报错；layout 坐标是零点在画布中心的绝对像素（1024 画布范围 ±512），不是常见的 0–1000 相对坐标——附录 K 有对照实验，零中心绝对坐标对没见过的分辨率泛化更好；文本走 Qwen 的 chat 模板、带 think 起始符、超 4096 token 截断。社区侧已有 KohakuMossTrainer（最低 6GB 显存可训 LoRA）和 8 步蒸馏 LoRA，动手门槛比想象低。

09 判断

有证据的价值：把 layout 塞进文本通路，意味着控制能力不需要第二套接口，预训练数据里混着结构化描述就自然长出来了——7Bench 上 0.88 对 0.3 一档的差距，说明这条路对「控制」本身有效；长文本渲染 31.4 个百分点的差距是真实缺口，LLTB 把它量了出来；共享增强 prompt 下骨干单独比 1807 Elo 第一，底子经得起检验。

限制也摆在明处：不支持参考图与编辑，能力面比闭源四家窄一截；提示增强拴在 GPT-6 上，规格层的错误模型自己兜不住；训练代码与数据管线未开源，「开源」目前是推理与权重意义上的；LLTB 和 RLA 都是自建基准，自评自测的成分需要外部复验。

生态倒是不愁：五天 1166 星，三个推理框架当天适配，训练器与蒸馏插件两天内齐活，连玩家论坛都有实测帖在传。这个热度本身，就是技术报告数字之外最硬的一个信号。
