1. 关闭电脑电源并拔掉插头
在连接开机/重启线之前，必须确保电脑完全断电。关闭电脑后，拔掉电源插头，避免触电风险或硬件损坏。这是任何主板操作的第一安全原则。
2. 准备工具
- 镊子或尖嘴钳
：用于夹持细小的跳线插头，特别是当空间狭窄时，手指难以操作时。 - 手电筒
：用于照亮主板底部或机箱内部阴暗区域，看清针脚标识。 - 放大镜
：可选，当主板标识非常微小或模糊时使用，便于精确识别。 - 防静电手环或触摸金属物体
：释放静电，避免静电击穿主板电子元件。
3. 打开电脑机箱侧盖
使用螺丝刀拧开机箱侧盖的螺丝，向后方滑动并取下侧盖，暴露机箱内部。如果机箱采用免工具设计，直接拨动卡扣即可打开侧盖。确保有充足的光线照射主板区域。

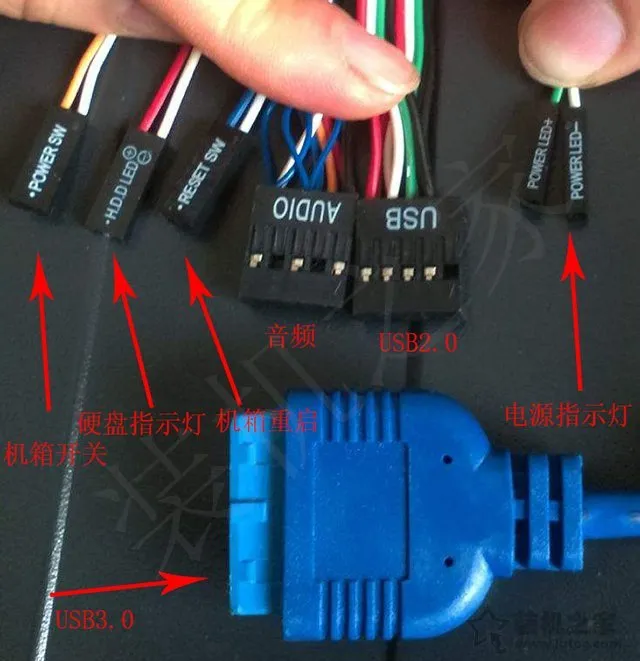

4. 找到机箱上的开机/重启线
机箱前置面板通常会引出一组细小的跳线，插头上印有清晰的标识：
- POWER SW
或 PWR_BTN：开机按钮连接线 - RESET SW
或 RST：重启按钮连接线 - POWER LED+/-
：电源指示灯连接线（分正负极） - HDD LED
：硬盘指示灯连接线
这些线缆通常为扁平排线或彩色细线，插头为黑色塑料材质，插针为金属材质。
识别主板上的针脚接口
1. 找到主板上的针脚区域
主板上的开关跳线针脚通常位于主板右下角或底部边缘，标注为：
- F_PANEL
或 JFP1：前面板连接器 - PANEL
或 FP：面板接口 标注位置可能因主板品牌（华硕、技嘉、微星、华擎等）而异

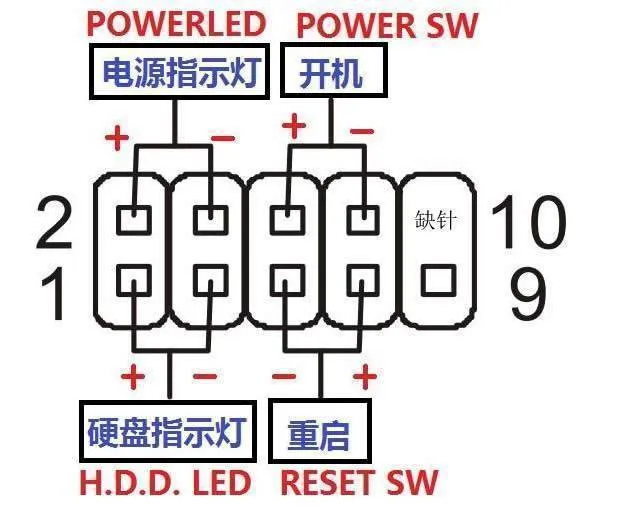

2. 识别针脚序号与功能
主板上的跳线接口通常为双排针脚，每排4-5针，共9针或10针（其中1针为空缺，用于防呆）。针脚排列如下：
标准9针排列（缺第10针） ：
| |||||
| | | | ||
关键针脚功能详解：
- 针脚1（+5V）
：电源正极，通常连接电源指示灯正极 - 针脚2（PWR_LED+）
：电源指示灯正极 - 针脚3（HDD_LED+）
：硬盘指示灯正极 - 针脚4（PWR_SW）
：电源开关（开机按钮） - 针脚5
：空针（无功能） - 针脚6（GND）
：接地线 - 针脚7（HDD_LED-）
：硬盘指示灯负极 - 针脚8（PWR_LED-）
：电源指示灯负极 - 针脚9（RES）
：重启开关（重启按钮）

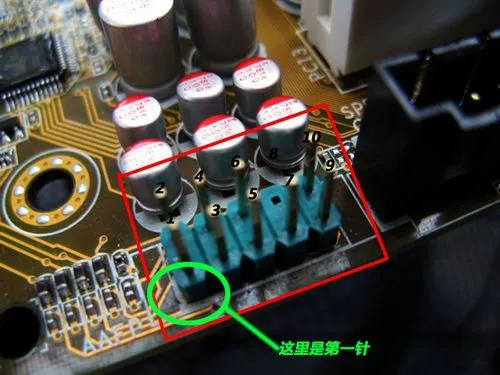

3. 找到第一针的定位方法
准确识别第一针至关重要，通常有以下方法：
- 主板标识
：针脚附近有三角形标记或"1"、"Pin 1"字样 - 颜色标记
：部分主板第一针位置有白色或红色方框标注 - 缺口位置
：缺针的一侧通常是第10针，对面即为第1针 - 说明书参考
：最可靠的方法是查阅主板说明书，确认针脚布局
4. 新旧设备差异说明
- 旧主板（5-10年）
：标识可能模糊不清，针脚排列可能略有差异，必须依赖说明书 - 新主板（近2年）
：标识更清晰，部分主板采用彩色标记，针脚排列更标准化 - 品牌差异
- 华硕（ASUS）
：通常标注为"F_PANEL"，有清晰三角形标记 - 技嘉（GIGABYTE）
：标注为"F_PANEL"，针脚排列相对固定 - 微星（MSI）
：标注为"JFP1"，有颜色区分 - 华擎（ASRock）
：标注为"F_PANEL"，可能有特殊排列
连接开机线（POWER SW）
1. 识别开机线插头
找到标注为POWER SW或PWR_BTN的插头，这根线没有正负极之分，可以任意方向插入。插头通常为黑色或白色，线缆颜色可能为橙色、红色或蓝色。
2. 对应主板针脚
开机线应该连接到针脚4（PWR_SW）和针脚6（GND），即：
插头的两根针脚分别插入针脚4和针脚6 无需区分正负极，可正反插入
3. 正确插入步骤
- 对准针脚
：将插头对准针脚4和针脚6的位置，确保插针与主板针脚平行 - 轻轻插入
：用手指或镊子夹住插头，垂直向下轻压，直到插针完全没入针座 - 确认接触良好
：轻轻摇晃插头，确保没有松动，但不要用力拉扯 - 检查方向
：虽然开机线无正负极，但要确保插头完全覆盖目标针脚，不接触相邻针脚
4. 旧设备特殊注意事项
- 老化插头
：旧机箱的插头可能氧化或变形，连接前可用酒精棉清洁插针 - 线缆硬化
：旧线缆可能变硬，操作时要温柔，避免折断线缆 - 标识磨损
：旧机箱插头上的标识可能磨损不清，需要通过线缆颜色或位置推断
连接重启线（RESET SW）
1. 识别重启线插头
找到标注为RESET SW、RST或RESET的插头，这根线同样没有正负极之分。插头通常比开机线稍小，线缆颜色可能为绿色、蓝色或黑色。
2. 对应主板针脚
重启线应该连接到针脚9（RES）和针脚5（空针相邻的GND），即：
插头的两根针脚分别插入针脚9和相邻的接地针脚 实际上，重启线通常连接针脚9和针脚7（HDD_LED-相邻的GND）
3. 正确插入步骤
- 对准针脚
：将插头对准针脚9和相邻的接地针脚（通常是针脚7） - 插入方法
：同样垂直向下轻压，确保插针完全没入 - 验证位置
：确认重启线插头不覆盖其他功能针脚，仅占用重启功能的两个针脚
4. 常见错误及避免
- 错插到其他针脚
：可能导致开机失败或异常重启，必须仔细确认针脚序号 - 跨针脚连接
：插头跨度不要超过相邻两个针脚，避免误接 - 插歪
：确保插头完全平行插入，不要倾斜
连接电源指示灯线（POWER LED+/-）
1. 识别电源指示灯线插头

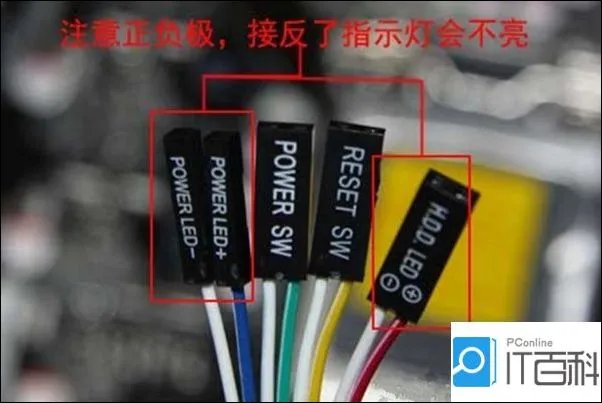

找到标注为POWER LED+和POWER LED- 的两个插头，这根线有明确的正负极之分。通常：
- 正极线（+）
：线缆颜色为红色、白色或浅色 - 负极线（-）
：线缆颜色为黑色、蓝色或深色
2. 对应主板针脚
电源指示灯线需要连接到针脚1（+5V）和针脚8（PWR_LED-），即：
正极插头插入针脚2（PWR_LED+） 负极插头插入针脚8（PWR_LED-）
注意：不同主板针脚定义可能略有差异，务必参考主板说明书！
3. 正负极识别与连接步骤
- 识别正负极
：仔细查看插头上的标识，确认"+"和"-" - 正极连接
：将标注"+"的插头插入针脚2（PWR_LED+） - 负极连接
：将标注"-"的插头插入针脚8（PWR_LED-） - 验证方向
：如果接反，电源指示灯不会亮起，但不会损坏硬件，只需调换方向即可
4. 接反后果与处理
- 指示灯不亮
：接反时电源指示灯不会发光，但电脑功能正常 - 无害故障
：接反不会损坏主板或指示灯，仅需调换插头方向 - 验证方法
：开机后观察机箱前面板的电源灯，如果不亮，断电后调换插头方向
连接硬盘指示灯线（HDD LED）
1. 识别硬盘指示灯线插头
找到标注为HDD LED、HD LED或IDE LED的插头，这根线也有正负极之分。线缆颜色通常为红色（正极）和黑色（负极）。
2. 对应主板针脚
硬盘指示灯线应该连接到针脚3（HDD_LED+）和针脚7（HDD_LED-），即：
正极插头插入针脚3（HDD_LED+） 负极插头插入针脚7（HDD_LED-）
3. 连接步骤与注意事项
- 识别正负极
：查看插头上的"+"和"-"标识 - 正极连接
：将正极插头插入针脚3 - 负极连接
：将负极插头插入针脚7 - 功能验证
：开机后读写硬盘时，观察机箱上的硬盘灯是否闪烁
4. 接反后果与处理
- 指示灯常亮或不亮
：接反时硬盘指示灯可能常亮或完全不亮 - 无害故障
：同样不会损坏硬件，调换插头方向即可解决
安装后测试与验证
1. 通电前的最后检查
在通电之前，进行最后的全面检查：
- 确认所有插头正确连接
：逐一检查每个插头的位置和方向 - 确保插头无松动
：轻拉每个插头，确认牢固连接 - 清理多余线缆
：将线缆整理到机箱侧面，避免接触风扇
2. 开机测试步骤
- 连接电源
：插上电源线，按下机箱后面的电源开关（如果有） - 按开机按钮
：按下机箱前面板的开机按钮 - 观察启动情况
电脑应该正常启动，屏幕显示开机画面 电源指示灯应该亮起（如果接反则不亮） 风扇应该开始转动 - 测试重启功能
：在系统运行正常后，按重启按钮，电脑应该重启
3. 故障排查指南
开机无反应：
检查电源线是否插紧 确认开机线是否正确连接到针脚4和针脚6 检查电源供应器是否正常工作
电源指示灯不亮：
检查电源指示灯线的正负极是否接反 确认插头是否完全插入针座 测试指示灯本身是否损坏
重启按钮无反应：
确认重启线是否正确连接到针脚9 检查插头是否松动 在BIOS中确认重启功能是否启用
硬盘指示灯不亮：
检查硬盘指示灯线的正负极 确认硬盘是否正常工作 检查系统是否识别硬盘
新旧设备特殊注意事项
1. 旧设备（5-10年以上主板）
标识问题：
主板上的标识可能磨损模糊，需要仔细观察或使用放大镜 针脚定义可能与现代标准不同，必须参考说明书 建议拍照记录原始连接方式，拆卸前做好标记
线缆老化：
旧机箱的跳线可能变硬或破裂，操作时要格外小心 插头金属部分可能氧化，用酒精清洁后再连接 如果线缆损坏严重，建议更换新的跳线
兼容性问题：
旧主板可能使用ATX12V以外的电源标准，针脚定义不同 某些旧主板可能缺少某些功能针脚（如无重启功能）
2. 新设备（近2年主板）
标识清晰：
新主板标识通常更清晰，采用彩色标记区分不同功能 部分主板采用防呆设计，插头只能按正确方向插入 说明书通常为电子版，可在线下载查阅
新型接口：
部分新主板采用新型前置面板接口（如USB Type-C接口） 可能需要使用转接头或适配器 RGB灯效线可能需要额外连接，注意区分5V和12V接口
智能功能：
新主板可能具有开机自检功能，错误连接时会报警 部分主板支持无开机按钮启动，通过短接针脚开机 BIOS中可能有更丰富的开关设置选项
常见错误与预防措施
1. 最常见的错误类型
插错针脚：
将开机线插入指示灯针脚，导致功能错乱 将重启线插入其他针脚，导致异常重启 正负极接反，导致指示灯不亮
插头松动：
插头没有完全插入针座，导致接触不良 长期使用后插头氧化，导致间歇性故障
跨针脚连接：
插头跨度过大，覆盖多个针脚，导致短路风险 插头倾斜，同时接触两个针脚
2. 预防措施
操作前准备：
拍照记录原始连接方式 查阅主板说明书，确认针脚定义 准备好工具，确保操作环境明亮
操作过程规范：
每次只连接一个插头，避免混淆 插入前再次确认针脚编号和功能 使用镊子辅助，避免手指遮挡视线
连接后验证：
逐一检查每个插头的位置 轻轻摇晃插头，确认牢固 开机测试所有功能是否正常
3. 错误后的恢复方法
插错针脚：
立即断电，不要继续通电测试 重新确认针脚定义，重新连接 如果已经通电测试且出现异常，检查主板是否损坏
正负极接反：
断电后调换插头方向 通常不会造成永久性损坏 重新通电测试，确认指示灯正常工作
插头松动：
重新插拔，确保完全插入 如果插头损坏，考虑更换新的跳线 用酒精清洁插头和针座，去除氧化层
进阶技巧与专业建议
1. 快速识别针脚的技巧
颜色记忆法：
记住常见线缆颜色：红色通常为正极，黑色为负极 电源线多为橙色、红色；重启线多为绿色、蓝色 指示灯线颜色多样，以插头标识为准
位置记忆法：
开机线通常位于针脚区域中间位置 重启线通常位于针脚区域边缘 指示灯线通常位于针脚区域两侧
功能关联法：
针脚4（PWR_SW）靠近电源相关电路 针脚9（RES）靠近芯片组附近 指示灯针脚靠近接口边缘
2. 特殊情况处理
缺少标识的主板：
通过测量电压识别针脚功能（需要万用表） 根据电路板走线推断针脚连接 搜索同型号主板的针脚定义图
损坏的插头：
使用导线直接连接到针脚（需要焊接技能） 购买通用的跳线替换线 联系机箱厂家购买原厂配件
机箱空间狭窄：
先连接跳线，再安装其他扩展卡 使用长镊子或弯头镊子辅助操作 拆卸主板安装跳线，再重新安装主板
3. 专业工具推荐
镊子类型：
精密镊子：用于夹持细小插头 弯头镊子：用于狭窄空间操作 防静电镊子：避免静电损坏
照明设备：
LED手电筒：照亮阴暗区域 头戴式放大镜灯：同时提供照明和放大功能 手机闪光灯：应急照明
测量工具：
万用表：测量针脚电压，识别功能 放大镜：查看微小标识 防静电手环：保护主板免受静电损害
安全警示与法律法规
1. 操作安全警示
电气安全：
必须断电操作，严禁带电插拔 湿手不得接触主板或电源 使用合格的电源插座和线缆
静电防护：
操作前释放静电（触摸金属物体） 使用防静电手环或防静电垫 避免在干燥环境下操作，可使用加湿器
机械安全：
使用合适的工具，避免蛮力 不要过度弯曲或拉扯线缆 尖锐工具要小心使用，避免划伤主板
2. 法律法规遵守
电子产品废弃物处理：
更换下来的旧主板和线缆应交给专业回收机构 不要随意丢弃电子垃圾，避免环境污染 遵守当地电子废弃物处理法规
知识产权保护：
主板说明书和技术文档受版权保护 不要未经授权传播或复制技术文档 尊重厂商的知识产权
消费者权益保护：
购买正规品牌产品，保留购买凭证 了解三包政策，维护自身权益 发现产品质量问题及时联系厂商
总结与最佳实践
1. 操作要点回顾
核心步骤：
断电并准备工具 识别主板针脚和机箱跳线 按正确顺序连接各跳线 通电测试并验证功能
关键注意事项：
必须断电操作，确保安全 仔细识别针脚，避免插错 注意正负极，特别是指示灯线 连接后全面检查，确保无误
2. 最佳实践建议
新手用户：
操作前拍照记录原始状态 严格按说明书操作，不要凭感觉 遇到不确定的地方，先查阅资料再操作 建议在有经验人士指导下进行
有经验用户：
建立自己的操作流程和检查清单 准备常用工具和备用跳线 记录常见问题和解决方案 定期整理和更新知识库
专业人士：
掌握多种主板品牌的针脚定义 具备故障诊断和修复能力 提供专业的咨询和技术支持 持续学习新的硬件和技术
互动环节
常见问题问答
问题1：开机线接反会怎样？
答案：开机线（POWER SW）没有正负极之分，接反也不会影响功能。开机按钮是一个开关，按下时导通电路，松开时断开，因此正反连接效果相同。如果开机无反应，可能是插错针脚或接触不良，而不是方向问题。
问题2：如何区分新主板和旧主板的针脚定义？
答案：新旧主板的针脚定义主要通过以下几个方面区分：
- 标识清晰度
：新主板标识通常更清晰，采用彩色标记 - 针脚排列
：新主板更趋向标准化，旧主板可能有特殊排列 - 功能完整性
：新主板功能针脚更齐全，旧主板可能缺少某些功能 - 查阅说明书
：最可靠的方法是查阅对应主板型号的说明书
问题3：电源指示灯不亮一定是接反了吗？
答案：不一定。电源指示灯不亮可能有多种原因：
正负极接反（最常见，无害故障） 插头接触不良或松动 指示灯本身损坏 主板针脚定义特殊（某些主板针脚排列不同） 电源供应问题（较少见）
建议先检查插头方向，如果确认无误但指示灯仍不亮，可以检查其他可能的原因。
问题4：旧机箱的跳线可以用于新主板吗？
答案：大多数情况下可以，但需要注意以下几点：
- 接口兼容性
：标准9针或10针接口通常兼容 - 线缆老化
：旧线缆可能变硬或氧化，使用前检查 - 标识磨损
：旧插头标识可能模糊，需要仔细辨认 - 功能匹配
：确保跳线功能与主板针脚匹配 - 安全考虑
：如果线缆损坏严重，建议更换新的跳线
问题5：如何判断跳线是否插紧了？
答案：判断跳线是否插紧可以通过以下方法：
- 视觉检查
：插头的金属部分应该完全没入针座，看不到金属针脚 - 手感测试
：轻轻摇晃插头，应该没有松动或晃动 - 阻力感受
：插入时应该有明显的阻力感，完全插入后无法继续推进 - 对齐检查
：插头应该与针座完全平行，没有倾斜 - 功能测试
：通电测试相关功能是否正常工作
小测试
测试题1：开机线（POWER SW）应该连接到哪两个针脚？
A. 针脚1和针脚2
B. 针脚4和针脚6
C. 针脚9和针脚7
D. 针脚3和针脚8
答案：B
解析：开机线（POWER SW）应该连接到针脚4（PWR_SW）和针脚6（GND），这是标准的针脚定义。开机线没有正负极之分，可以正反连接。
测试题2：电源指示灯接反会导致什么后果？
A. 主板损坏
B. 指示灯不亮但硬件无损
C. 电源供应器损坏
D. 机箱前面板损坏
答案：B
解析：电源指示灯接反会导致指示灯不亮，但不会损坏任何硬件。这是因为LED二极管具有单向导电性，反向连接时不会发光，但也不会造成永久性损坏。只需断电后调换插头方向即可解决。
测试题3：新主板和旧主板的主要区别是什么？
A. 针脚数量不同
B. 标识清晰度和针脚定义标准化程度
C. 线缆接口类型不同
D. 电源要求不同
答案：B
解析：新主板和旧主板的主要区别在于标识清晰度和针脚定义的标准化程度。新主板标识通常更清晰，采用彩色标记，针脚定义更趋向标准化。而旧主板标识可能模糊，针脚定义可能有特殊差异。大多数情况下，标准的9针或10针接口是兼容的。
测试题4：重启线（RESET SW）应该连接到哪个针脚？
A. 针脚4
B. 针脚6
C. 针脚9
D. 针脚2
答案：C
解析：重启线（RESET SW）应该连接到针脚9（RES）和相邻的接地针脚（通常是针脚7）。重启线同样没有正负极之分，可以正反连接。重启按钮的作用是触发主板的重启信号，使计算机重新启动。
测试题5：如果硬盘指示灯不亮，可能的原因有哪些？
A. 正负极接反
B. 插头接触不良
C. 指示灯本身损坏
D. 以上都有可能
答案：D
解析：硬盘指示灯不亮可能有多种原因：
正负极接反（最常见，无害故障） 插头接触不良或松动 指示灯本身损坏 主板针脚定义特殊 硬盘无读写活动（系统空闲时）
建议先检查插头方向，确认无误后再检查其他可能的原因。
实战演练题
场景题1：你拿到一块二手主板，发现针脚区域标识模糊不清，如何正确连接开机线？
参考答案：
- 查阅资料
：搜索该主板型号的说明书或针脚定义图 - 观察电路
：通过电路板走线推断针脚连接方向 - 测量电压
：使用万用表测量针脚电压，识别电源和地线 - 尝试连接
：根据标准针脚定义尝试连接，通电测试 - 咨询社区
：在技术论坛发帖求助，提供主板型号和照片
关键提示：不要凭感觉猜测，错误的连接可能导致硬件损坏！
场景题2：旧机箱的跳线标识已经磨损，如何识别正负极？
参考答案：
- 颜色判断
：通常红色为正极，黑色为负极（但不是绝对） - 线缆顺序
：电源指示灯的正负极通常在同一组插头上 - 查阅机箱说明书
：查找机箱型号对应的接线图 - 对比新线缆
：如果有新跳线，对比颜色和标识 - 试错法
：指示灯线接反不会损坏，可以尝试调换方向
关键提示：开机线和重启线没有正负极，可以放心测试。指示灯线接反无害，但不要随意尝试其他针脚。
场景题3：连接完成后，按下开机按钮无反应，如何排查故障？
参考答案：
- 检查电源
：确认电源线插紧，电源开关打开 - 检查开机线
：确认开机线正确连接到针脚4和针脚6 - 检查插头
：确认插头完全插入，没有松动 - 测试电源
：短接主板上的电源开关针脚，测试主板是否正常 - 检查其他组件
：排除内存、显卡等其他硬件问题
关键提示：系统化排查，从简单到复杂，避免盲目拆卸。
学习建议与进阶方向
新手学习路径
- 理论基础
：学习主板基本结构和针脚定义原理 - 实践操作
：在旧硬件上练习连接跳线 - 故障排查
：学习常见问题的诊断和解决方法 - 经验积累
：记录操作过程，总结经验教训
进阶学习方向
- 多品牌主板
：学习不同品牌主板的针脚定义差异 - 高级工具
：掌握万用表等测量工具的使用 - 电路分析
：学习通过电路板走线推断针脚功能 - 故障诊断
：深入理解硬件故障的诊断流程
专业技能提升
- 主板维修
：学习主板级维修技能 - 硬件改装
：探索机箱改装和硬件定制 - 技术咨询
：为他人提供专业的技术咨询支持 - 知识分享
：撰写技术文档，分享经验心得
温馨提示：本教程涵盖了从基础操作到高级技巧的全方位内容，适合不同水平的读者。建议初学者严格按照步骤操作，遇到不确定的地方先查阅资料或寻求专业帮助。有经验的读者可以关注进阶技巧和专业建议，不断提升自己的技能水平。
安全第一：始终记住，任何硬件操作都应该以安全为前提。断电操作、释放静电、使用合适的工具，这些基本安全措施不能忽视。只有在确保安全的前提下，才能放心地进行各种硬件操作。
持续学习：电脑硬件技术不断发展，新的接口、新的标准不断出现。保持学习的热情，关注行业动态，与时俱进地更新自己的知识库，才能在技术领域保持竞争力。
享受过程：硬件组装和维修不仅是一项技术活，也是一种乐趣。当你亲手连接好每一根跳线，按下开机按钮，看到电脑正常启动的那一刻，那种成就感是无与伦比的。享受这个过程，你会发现硬件的世界非常精彩！
