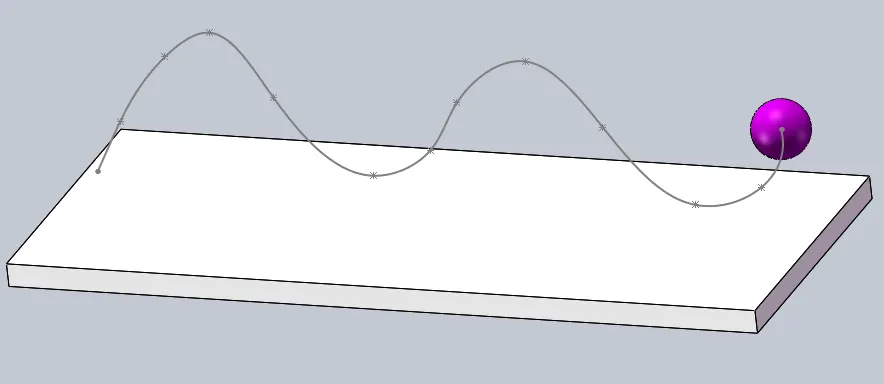

【软件技巧】小球怎么通过曲线路径移动?通过SOLIDWORKS动画帮你轻松实现

现在跟大家说一下制作步骤：

1. 1、新建一个装配体模型，稍后会把模型地址分享在文末。

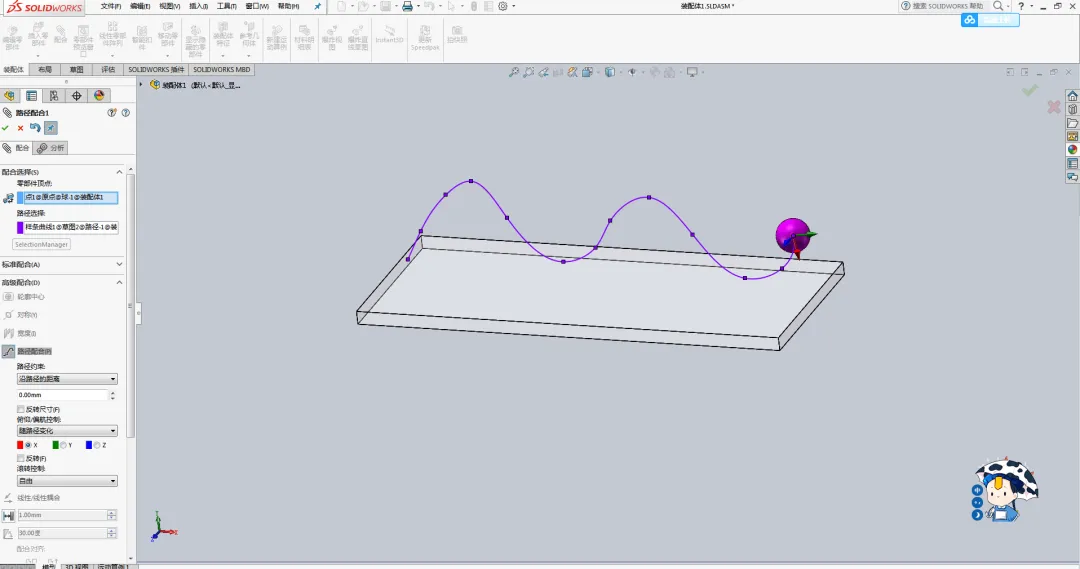

2. 2、将运动小球和圆形的运动路径将其用路径配合装配在一起。切记：这里一定要选择高级配合下的路径配合！！

3.
   2

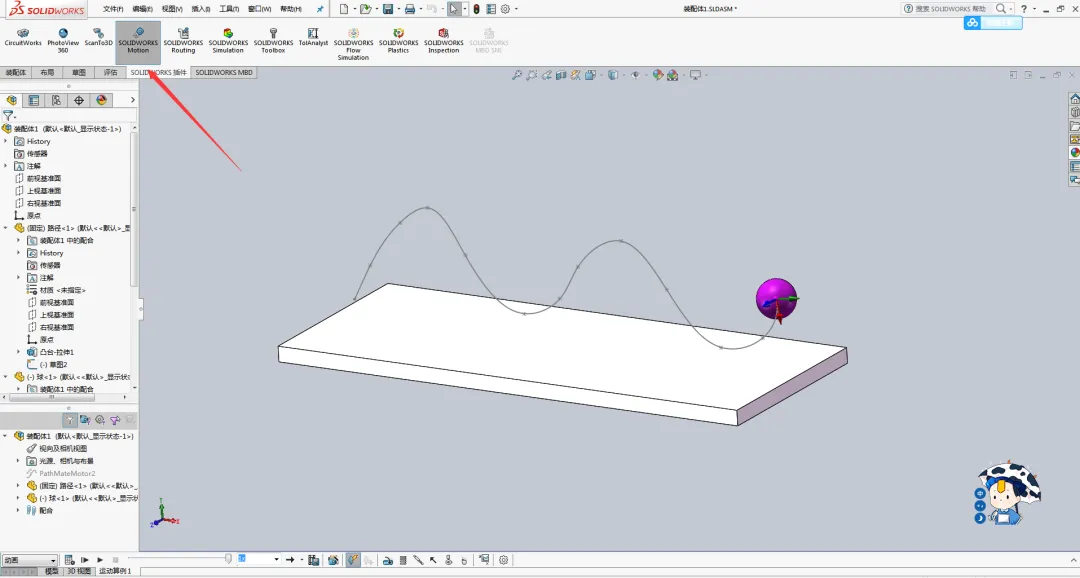

  3、配合后，要点击solidworks插件项目下的Solidworks Motion命令，开始设置动画了。

3

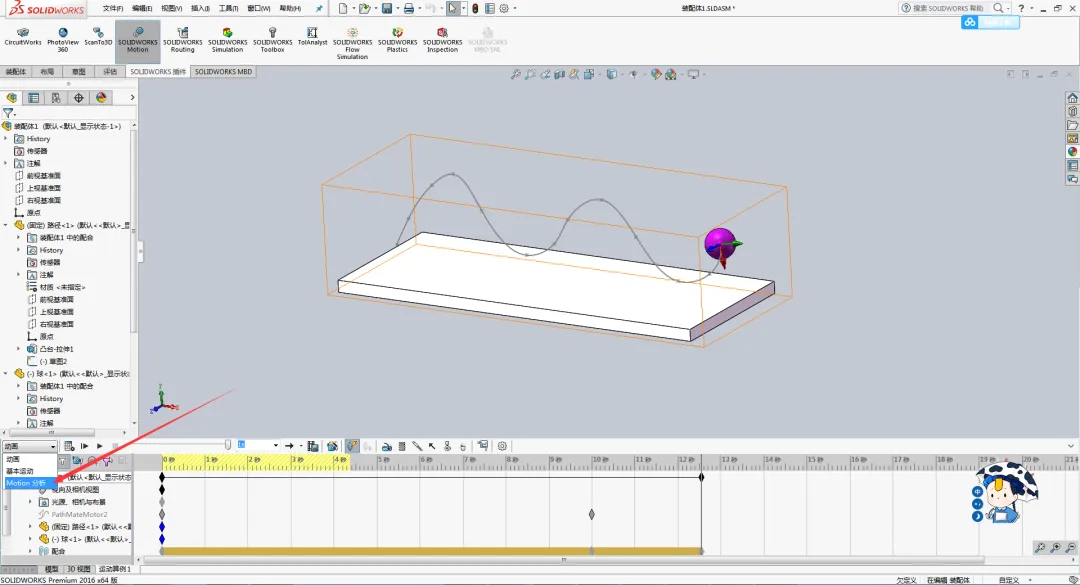

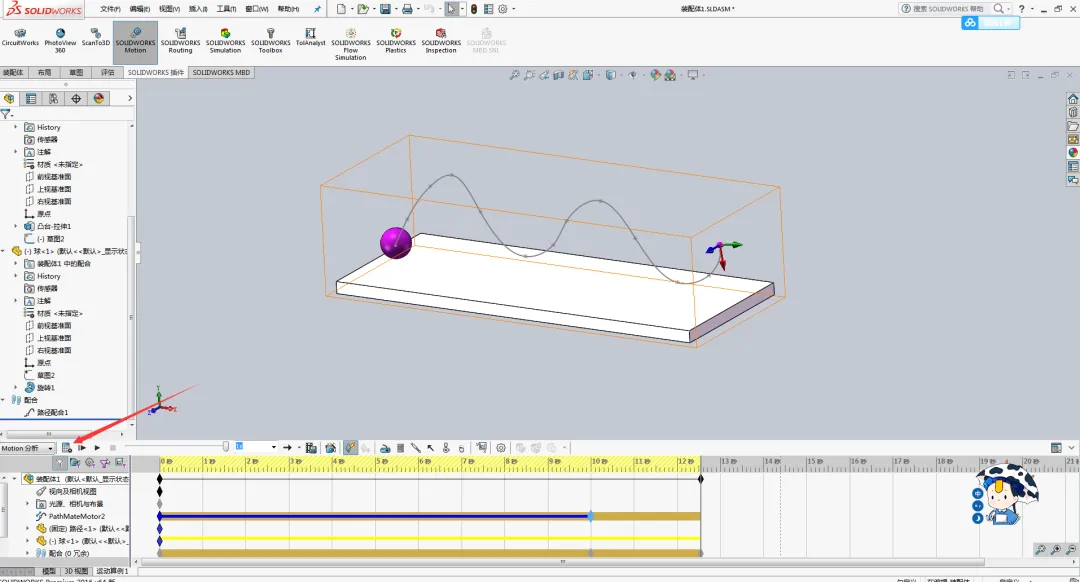

4、在添加马达之前左下角的动画类型，要选择为“Motion 分析”，不然后面动画是动不起来的奥

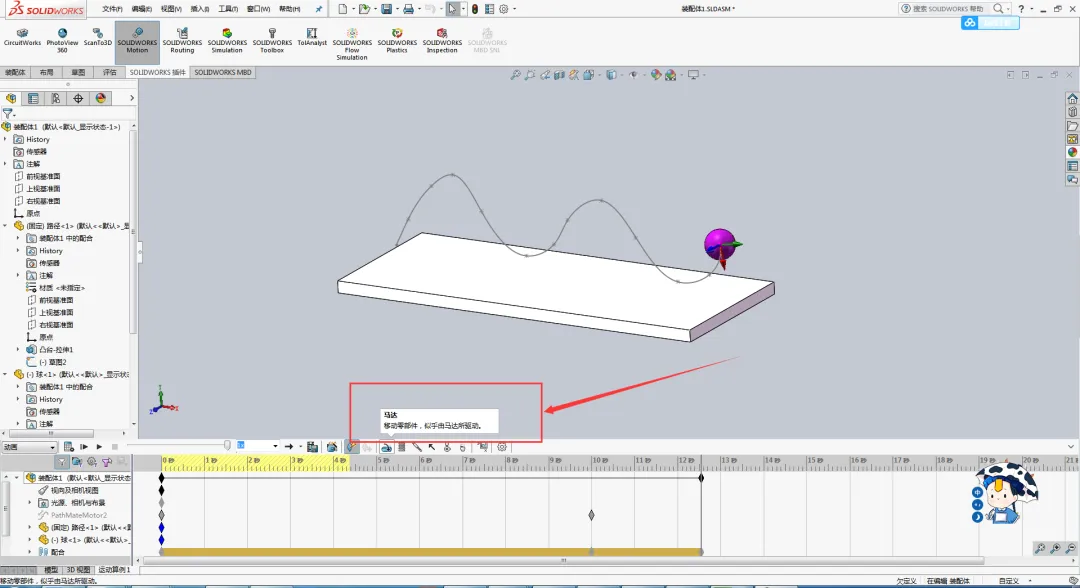

5、点击马达的小图标，开始添加马达。

4

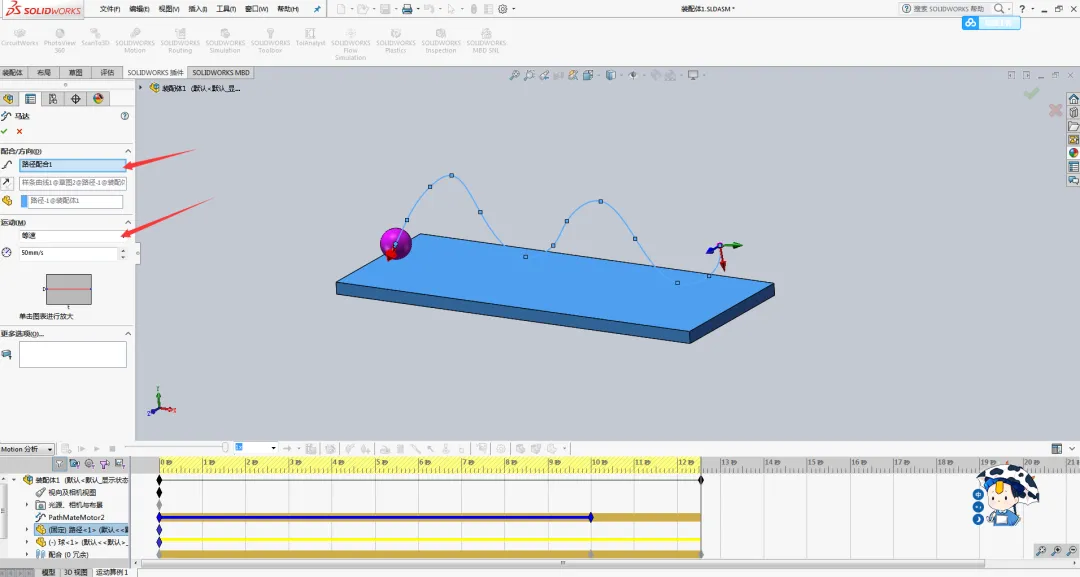

6、选择“路径配合马达”，配合/方向选择“路径配合1”，运动速度的状态为等速，运动速度根据需要填写。

5

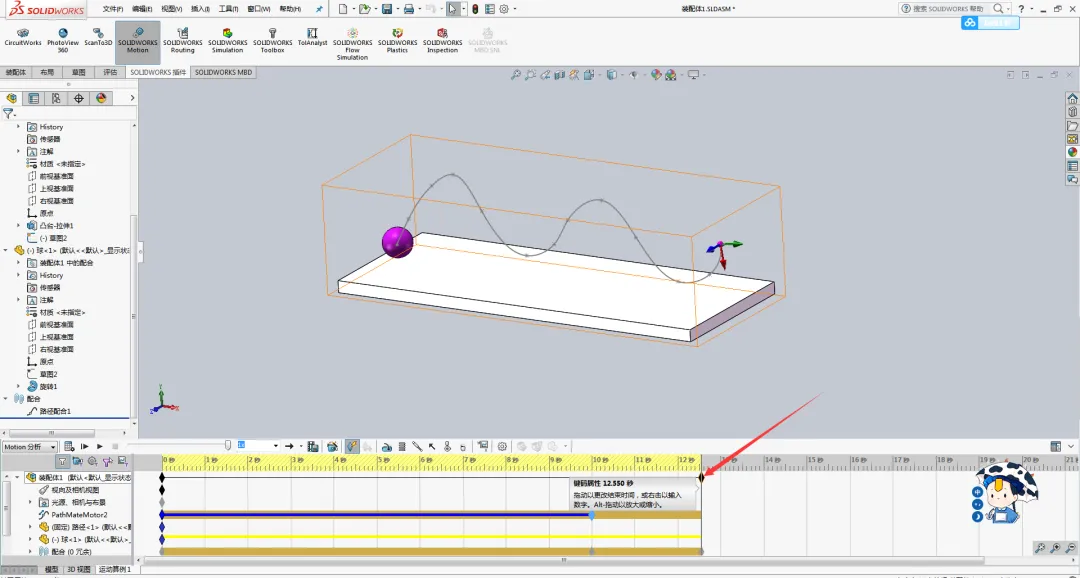

7、刚开始制作的动画可能只有4S，如果想要延长时间，那就点击黑色的键码块调整时间吧。

1.

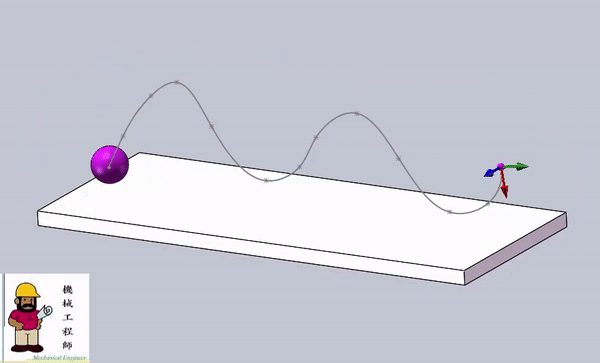

8、设置完成后，就可以点击“计算”按钮看到小球沿曲线路径欢快的运动了。

1.
