FrSmart软件是一款由中国石油勘探开发研究院牵头组织研发的具有完全自主知识产权的地质工程一体化压裂优化设计软件，自2018年预研起步，经过团队8年奋战，从1.0Beta单井版、1.0多井版到如今的2.0GPU提速版的陆续发布和投产，实现了我国压裂软件“从无到有”的突破、“从有到优”的跨越和“工业化之路”的开启。相关成果入选“中国石油2024年十大科技进展”和“科技日报‘十四五’硬核成果”。
为了使用户熟悉软件的操作以及具有一定基础的科研人员掌握软件的部分功能，特推出“FrSmart软件操作指南”系列用户使用说明，如有商业购买意愿及技术问题，也可通过文中联系方式进行沟通交流。
01
软件信息
软件名称：FrSmart
软件类别：地质工程一体化压裂优化设计软件
当前版本：2.0GPU提速版
功能模块：地质力学建模、套变风险评估、压前设计、人工裂缝模拟、压后产能模拟、压后产量评估、压裂测试、经济评价、人工裂缝代理、智能设计与辅助实施、智能产量预测、实时决策、数据库
软件功能版本：适用于2.0.74.251107及升级版本
产品归属：中国石油勘探开发研究院
技术交流联系方式：请联系张睿老师（17333984062）加群
产品购买、技术支持与试用申请联系方式：010-83593382
邮箱：frsmart-s@petrochina.com.cn
03
操作指南（四）
井动态与SRV查看
前言：
开展压后产能模拟与效果分析时，可通过井动态指标与SRV功能，实现压后井动态指标查看、指标展示形式调控，还能筛选储层动用情况并查看改造体积，为压裂效果分析和设计优化提供数据参考。
1、井动态设置
井动态指标默认未选中，可进入产能模拟模块 → 参数设置 → 控制参数，切换到输出控制页面，在左侧「井动态指标」栏中选择需要的数据类型，添加到右侧栏即可。
将鼠标悬浮在某类指标上，会显示名称浮窗说明；点击该指标，窗体左下角也会出现详细说明。

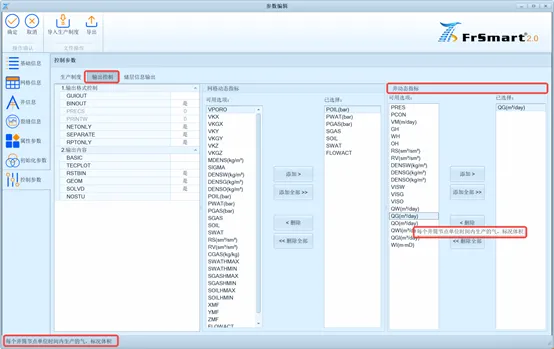

图 1 井动态指标选择
2、井动态调整
完成产能模拟计算后，三维图将默认展示井动态指标计算结果。
可通过以下方式切换显示内容：
点击「井动态」→「属性」，可切换井动态指标的不同属性类型；

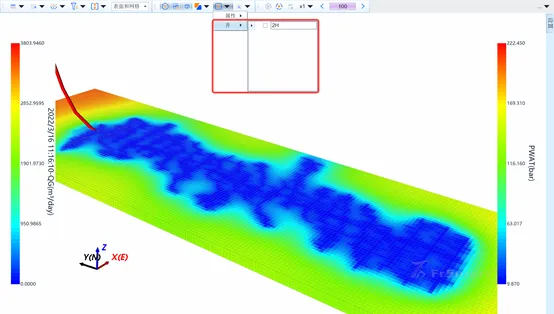

点击「井动态」→「井」，可控制当前井的井动态指标显示/隐藏。

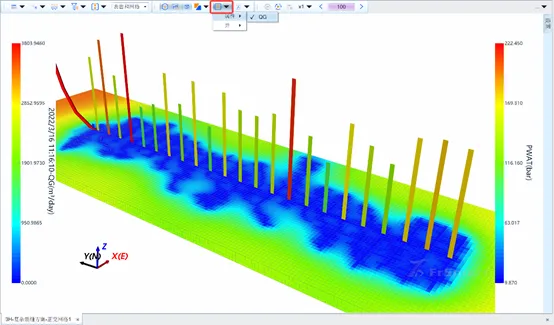

图2 井动态属性切换

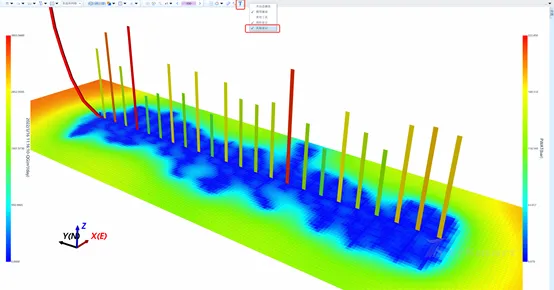

图3 井动态图形显隐切换
图4 井动态文本显隐切换

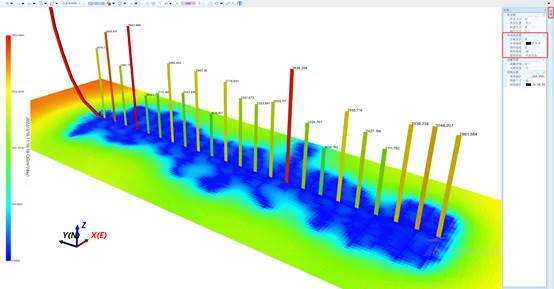

在软件右侧边栏的设置中，可修改井动态指标样式：
文本：尺寸、颜色
柱状图：宽度、高度、形状
图5 井动态图形样式调整
SRV设置
点击“储层动用筛选”按钮，在下拉菜单中拖动滑块或直接输入动用百分比。
图6 储层动用筛选功能
点击“应用”按钮，即可完成筛选。

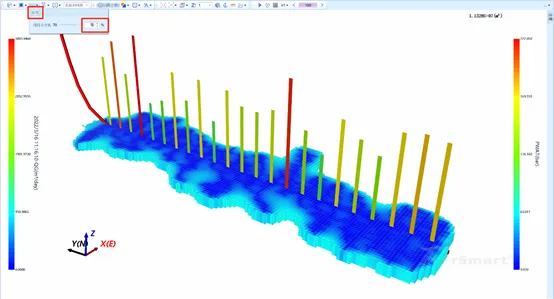

图7 SRV设置
三维窗口右上角会实时显示当前动用百分比对应的体积。三维窗口右上角的体积数据会随动用百分比实时更新，可按需反复调整参数查看不同结果。

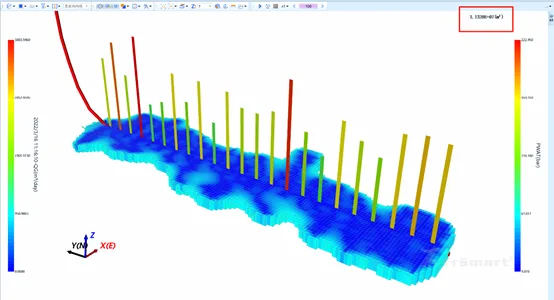

图8 SRV体积查看
