Mcgs组态软件构件篇-组态工程中常用的基础构件部分使用功能配置.

在工程组态中我们常用到的基础构件包括文本显示，输入框，标准按钮，动画按钮，动画显示和图片显示等。灵活使用这些构件是非常有用的。接下来将分享一些常用的构件功能配置。

1，文本框构件

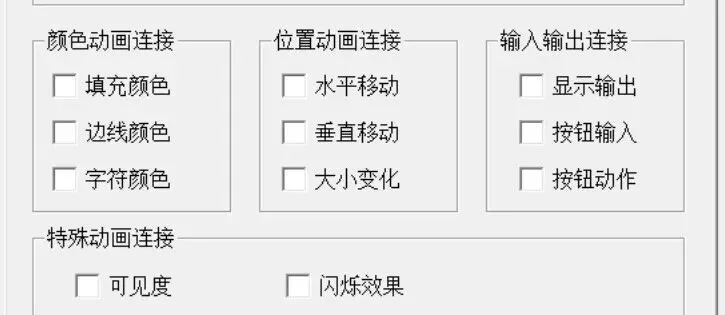

文本框构件不仅是用于文本显示，我们可以使用它做输入输出连接以及特殊动画显示等。

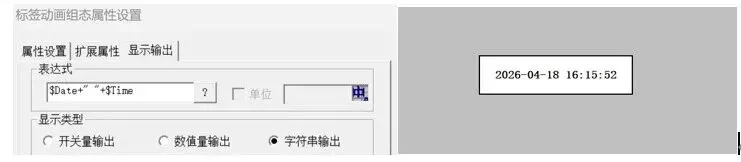

1.1 使用显示输出，会增加显示输出配置，需要注意的是它关联变量出是表达式，也就是说我们可以在这个地方写一个简单的表达式，输出表达式的计算结果,如事件显示：$Date+” “+$Time直接输出中间带一个空格的时间字符串。

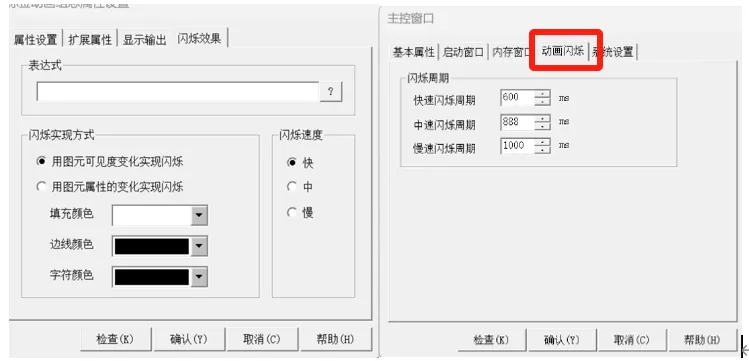

1.2 启用特殊动画连接，如开启闪烁效果，在表达式成立后进行闪烁，它可以设置闪烁速度为快、中、慢三个阶段。

但是这个快、中、慢三个闪烁时间间隔是多少?是否可以用户自行调节？

可以的，在主控窗口的”动画闪烁“窗口进行配置。

2、输入框构件

输入框构件支持变量显示和变量修改，如果采集变量是读写属性的就可以使用该构件。

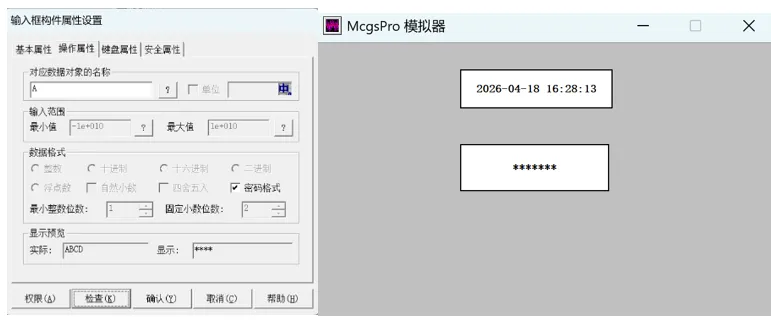

2.1 输入框构件的数据格式除了可以设置各种数据显示格式还支持密码格式显示，即输入的数据是通过”*“方式显示出来。

输入框构件在密码格式显示的”*“的位数和你输入数据的长度是一致的。

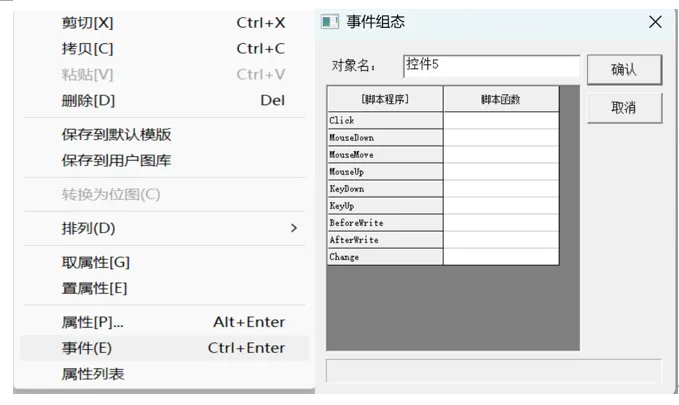

2.2 事件脚本，不只是输入框构件，很多构件都是有事件脚本功能，可以鼠标选中后右键找到事件，可以在click、Beforewrite、afterwrite等条件下写入自己需要执行的脚本即可。

3、标准按钮

通过按钮执行页面切换，变量修改，最主要的是按钮控件支持抬起脚本和按下脚本，我们可以写入需要的脚本内容通过按钮来触发。

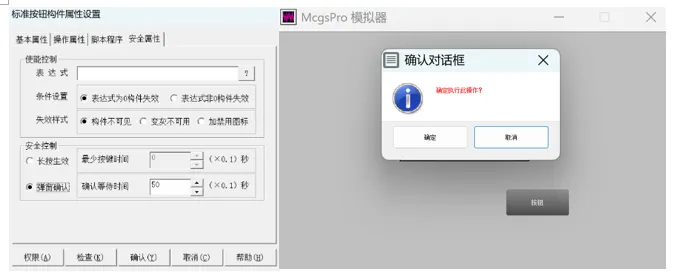

3.1 安全控制，通过启用安全控制设置位长按生效或者是弹窗确认，有效防止误操作的情况（当然可以同时增加权限功能）

4、图片显示

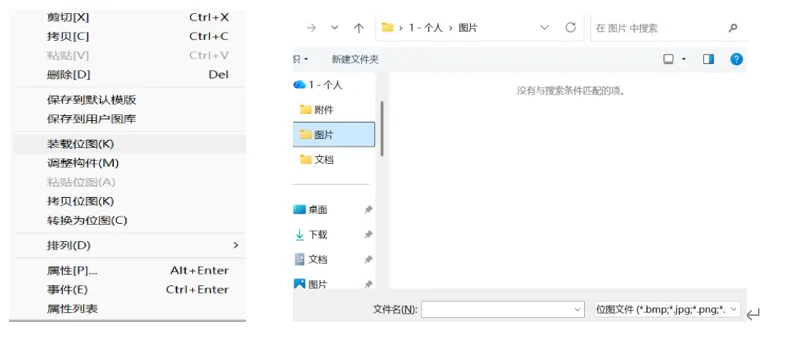

刚使用位图构件的朋友，第一次都会有点懵，点击进入构件后为什么没有图片加载选项，不知道如何导入自己需要的图片，通过鼠标选中后右键选择”装载位图“选项即可。

位图构件支持图片格式为bmp、jpg和png这三种图片格式。

至此相关构件一些实用功能配置完成，如有疑问欢迎大家在评论区留言讨论。
