夜雨聆风第一步：检查配置，大体了解系统的组成,准备工具。

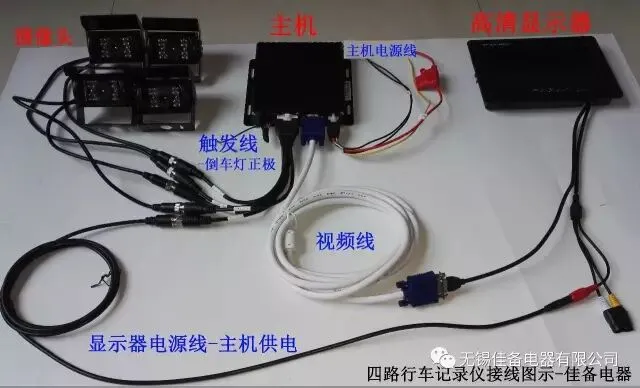

一套配件包含：数字高清主机一台+ 高清接口显示器一台 +摄像头四个+内存卡或者硬盘一个+视频延长线几根
说明：
1，您购买的产品可能跟图示不尽相同，但是接线基本差不多
2，主机的供电：
主机供电电源：12--32VDC

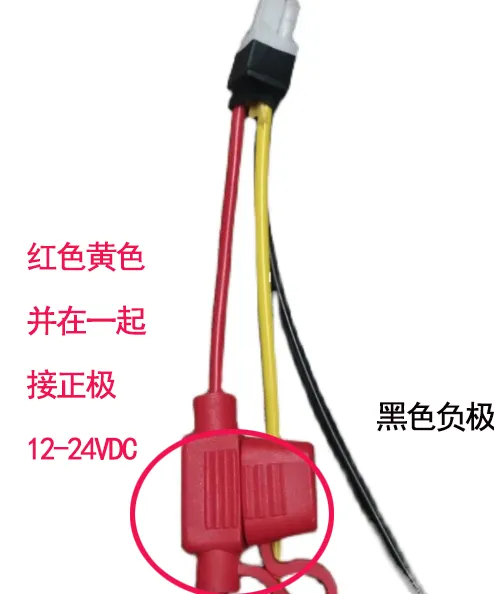

建议接法：红色带保险丝的 接常电；黄色的 接ACC；两根黑色搭铁。
您也可以红色黄色一起接正极；黑色打铁；
下面是油车安装图片：
油车接电比较简单

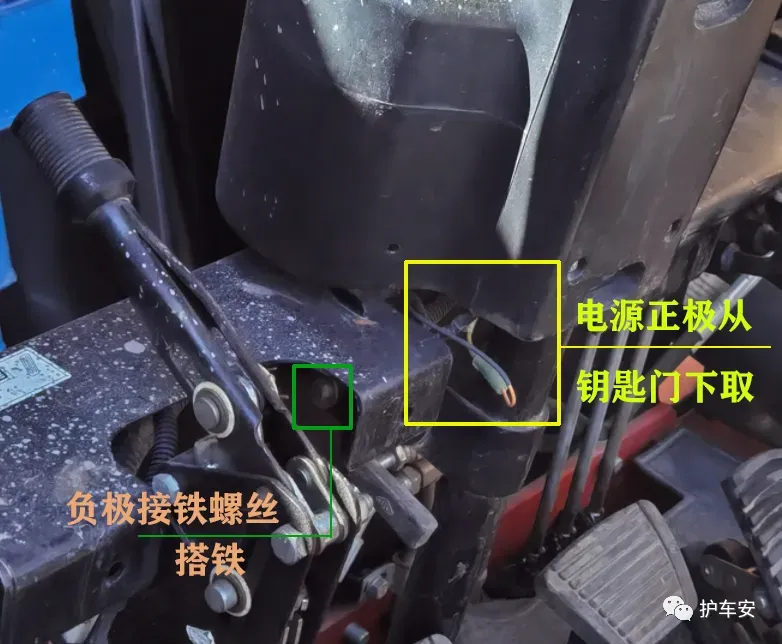

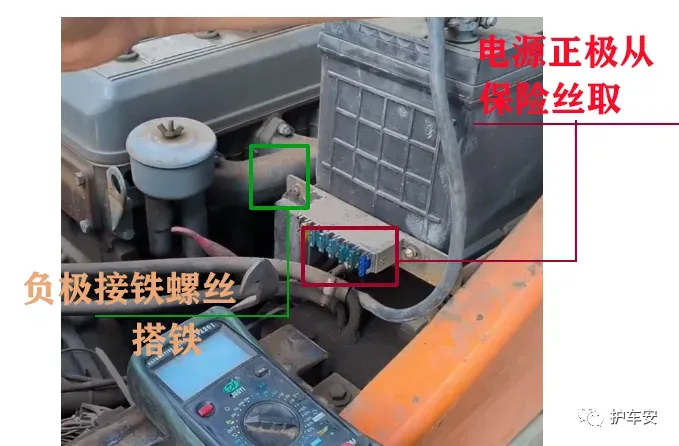

取电方式Power supply method一
取电方式Power supply method二
下面是油车安装图片：
油车接电比较简单
取电方式Power supply method一
取电方式Power supply method二
电车接电必须要用万用表测量电压，注意正负极
必须要加变压器
取电位置：1，仪表下面 ,2，方向盘下面（假如没有负极的话 从驾驶室后面看下负极线在哪里，或者从后面引入一根负极线）,3，DC-DC转换器
另外也可以从灯上接电（部分车灯电压是12V 那就不需要变压器了）
电车接电必须要用万用表测量电压，注意正负极
必须要加变压器
取电位置：1，仪表下面 ,2，方向盘下面（假如没有负极的话 从驾驶室后面看下负极线在哪里，或者从后面引入一根负极线）,3，DC-DC转换器
另外也可以从灯上接电（部分车灯电压是12V 那就不需要变压器了）
3，主机触发线接倒车灯正极或者倒挡开关,可以实现倒车画面全屏放大；可接可不接。另外我们主机也支持左右转向全屏放大。
4，主机视频输入线：其中四个航空公头AV1--AV4连接四个摄像头，另外一个航空母头AVOUT给显示器供电
5，主机视频输出线 通过VGA视频线直接跟显示器连接.

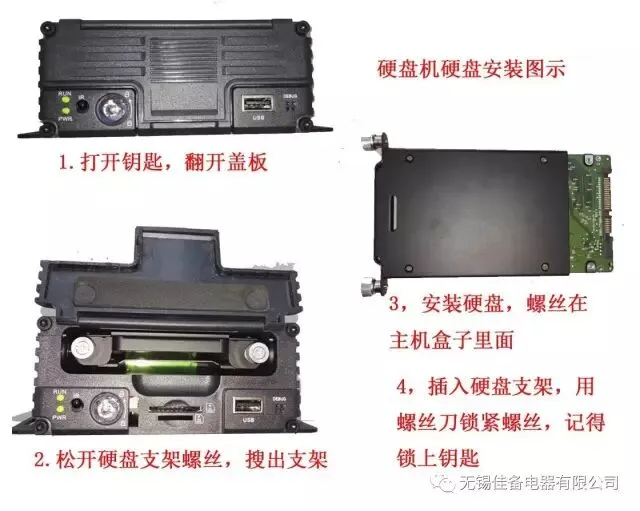

6，内存卡或者硬盘已经置于设备内部了，钥匙打开就可以看到。
第二步：全盘考虑一下主机安装位置，显示器安装位置，摄像头安装位置
主机 显示器注意防水

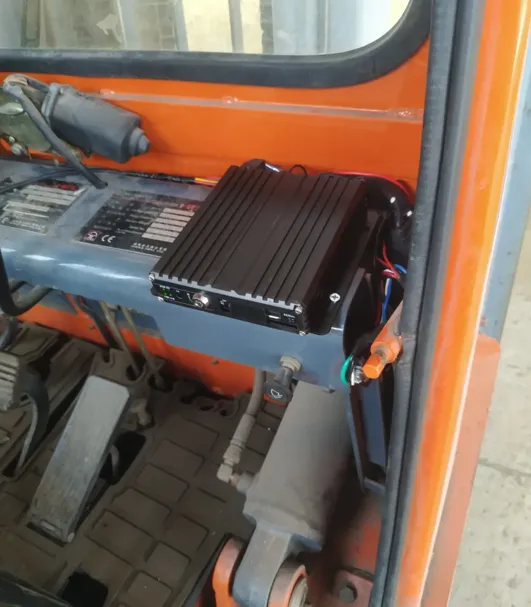

主机安装位置： 副驾驶前侧挡板内；前档玻璃上面储物盒；仪表台储物盒；仪表台面；座椅下；

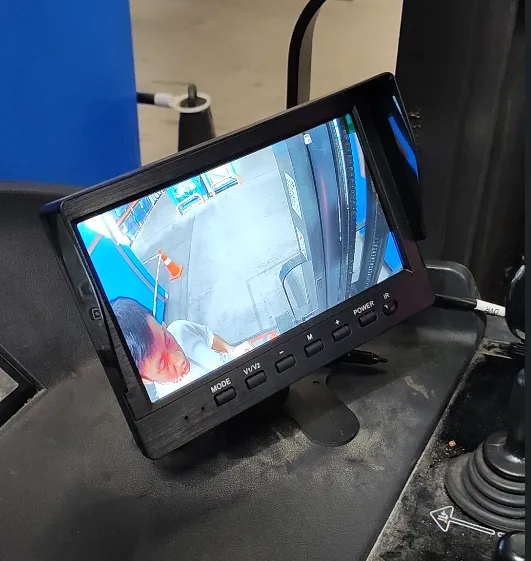

显示器安装位置：台式显示器固定于仪表台面，前档玻璃上面吊装；吸顶显示器直接吊顶安装(下文有参考图片)
摄像头安装位置：根据您个人照的位置选择(下文有参考图片)
第三步：安装主机，主机接电

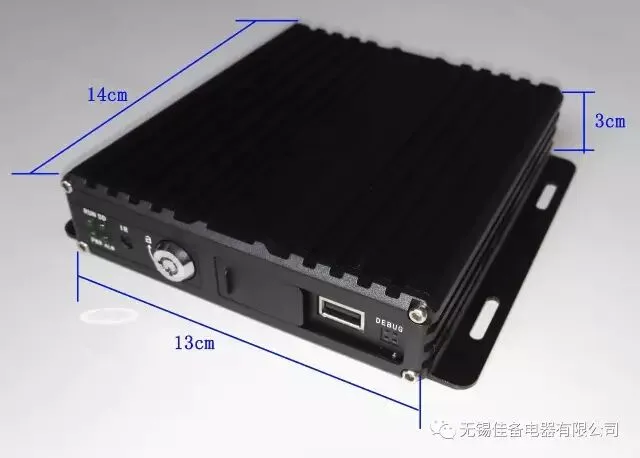

主机尺寸图如下：
注意：钥匙锁上才可以录像
主机装好，电源线接好后，确认电源线正负极没有接错，插上主机电源。
主机电源灯PWR灯会亮，后续其他灯会陆续亮起或者闪烁
下面就可以把显示器插上 摄像头插上观察初步的显示效果
常见问题：
1，主机不亮灯---检查电源是否接正确；检查电源线保险丝是否断；设备故障
2，主机只亮PWR灯---检查钥匙有没有锁；检查电源线黄色线有没有电；
3，主机灯正常，显示器有电，不显示画面--切换显示器AV键至VGA模式；检查视频线连接情况
第四步： 整体考虑摄像头位置，特别是左右摄像头位置，并固定。
正常显示后，我们可以确定摄像头安装位置了 ，做标记；固定摄像头。
第六步： 主机调试
注：不同设备可能操作不一样，如下调试过程仅做参考。

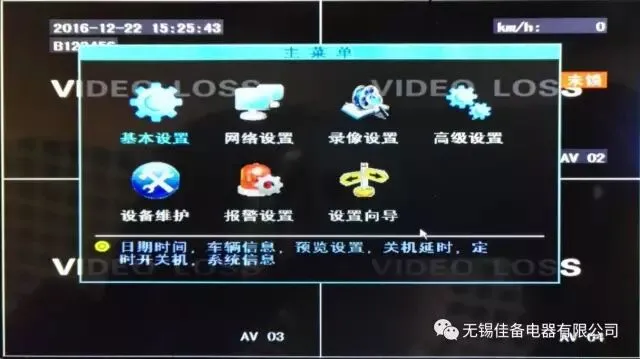

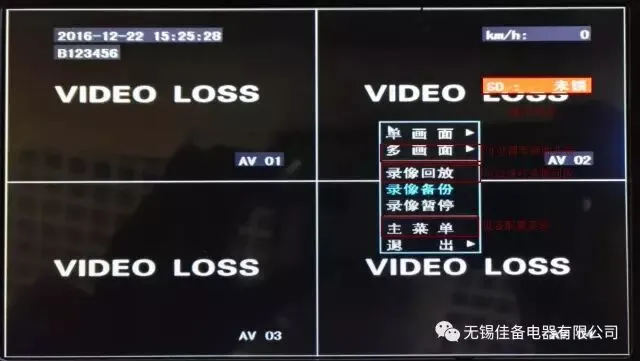

主菜单进入： 鼠标右键--确定--鼠标右键--菜单显示

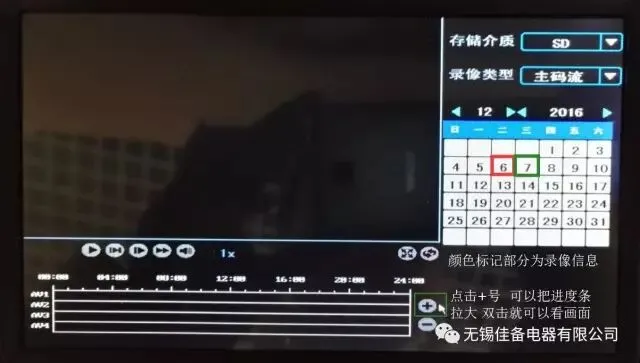

录像回放：鼠标右键--录像回放

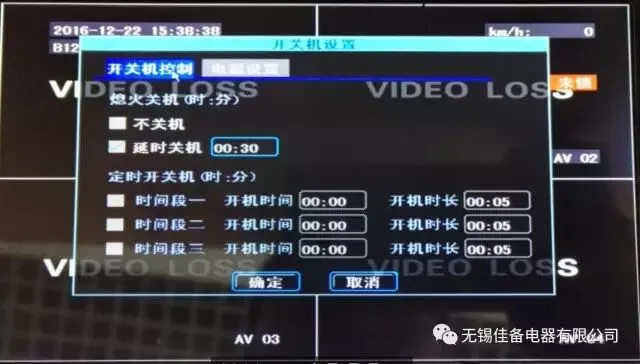

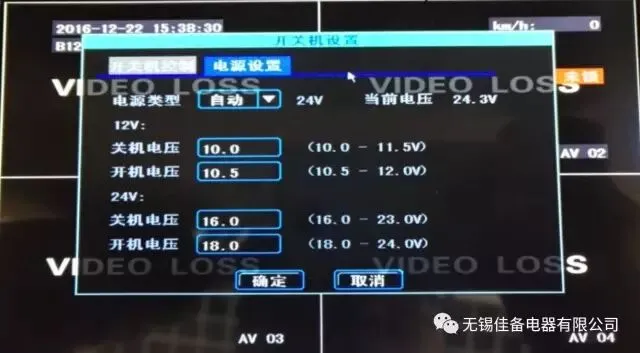

开关机延时功能，馈电保护调节：鼠标右键--基本设置-开关机设置（针对部分有此功能的主机）

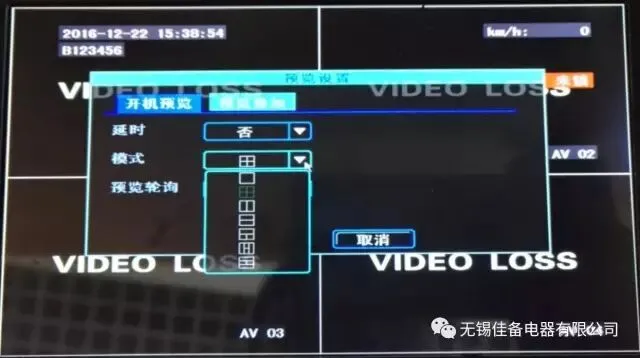

显示画面设置不同布局以及显示某些画面：主菜单-基本设置-预览设置（针对部分有此功能的主机）

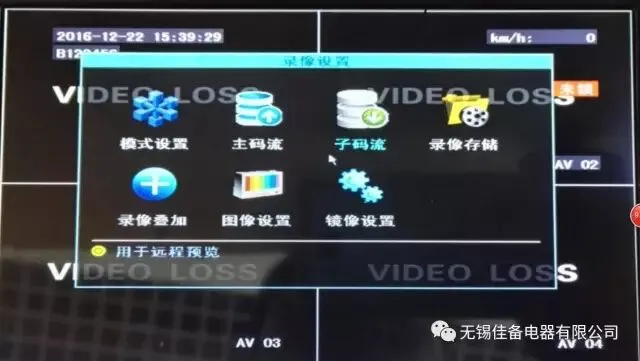

显示画面水平颠倒，垂直颠倒调节：主菜单-录像设置-镜像设置

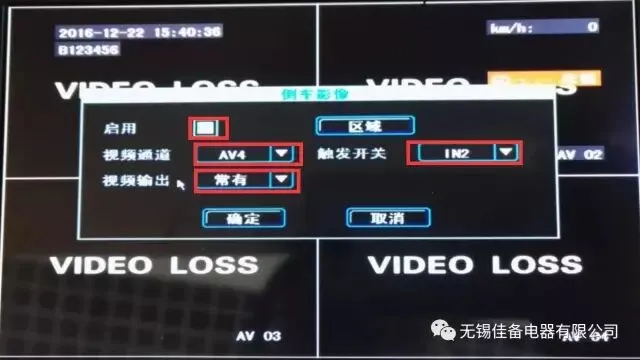

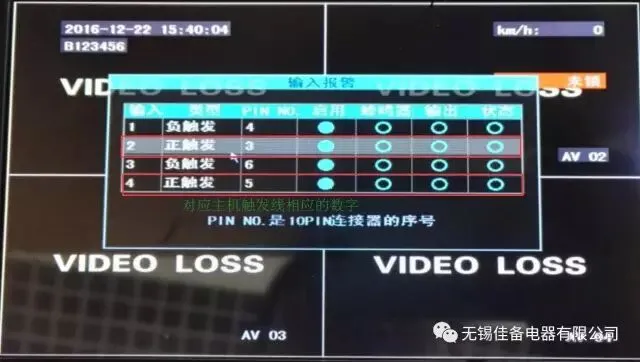

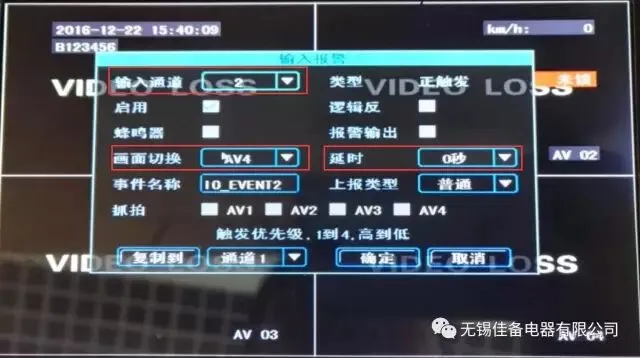

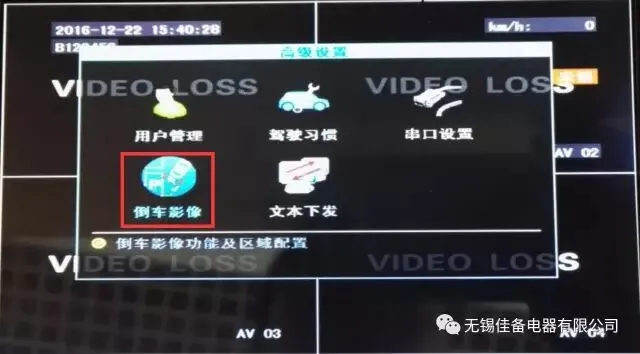

倒车触发，右转向触发设置方法：主菜单-报警设置-输入报警（触发画面全屏放大）；主菜单-高级设置-倒车影像（加倒车标尺线）， 此功能建议大家不要操作，比较复杂，倒车影像功能已经设置好了。
磁盘格式化：主菜单-设备维护-磁盘管理
第六步： 录像调取
录像可以直接车上显示器调取
也可以把内存卡拿出来 电脑上调取
插回内存卡 记得锁上钥匙奥
本教程由无锡佳备电器有限公司提供，版权所有，侵权必究。
