27届毕设预热启航|软件开发类用例图的绘制2

在用 UML 做系统建模时，用例图是需求分析阶段的核心图形，也是本科毕设、课程大作业里使用率较高的知识点。很多同学看似看懂了理论，一拿到实际业务场景就无从下手，分不清参与者、用例，也搞不准功能边界。

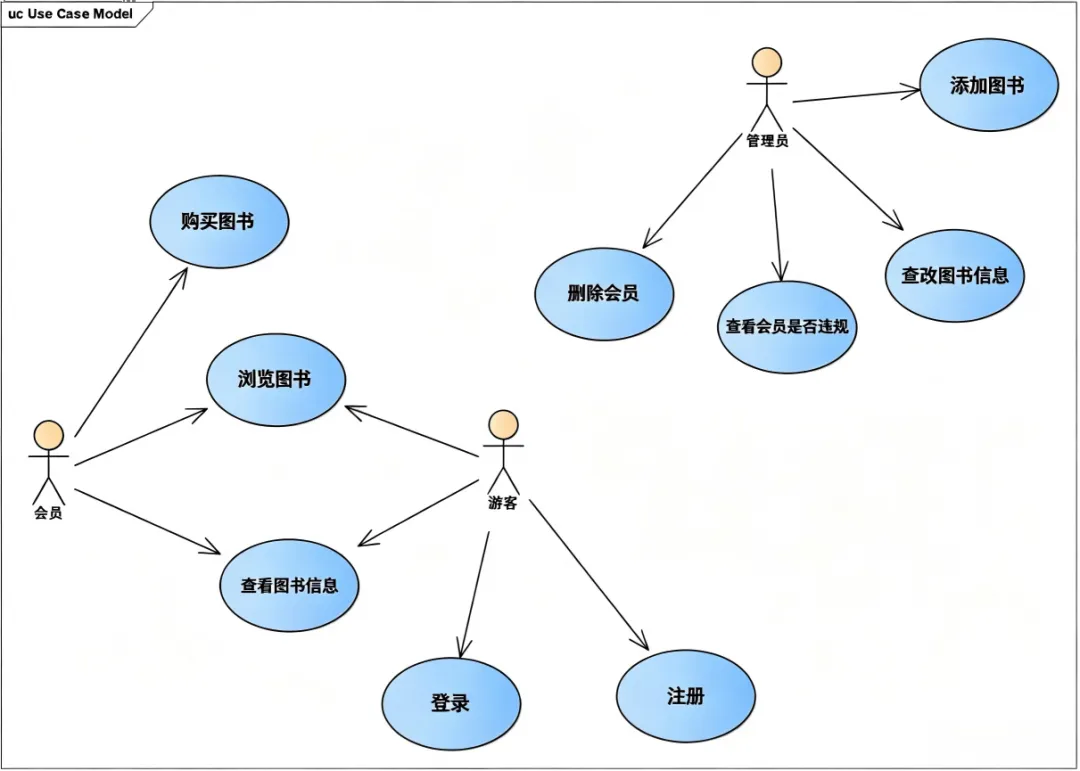

今天我挑选了《实用软件工程》教材里 5 道经典实操例题，覆盖学生管理、在线教学、新闻平台、活动平台、网上书店五大常见系统场景，帮大家彻底吃透用例图绘制逻辑。

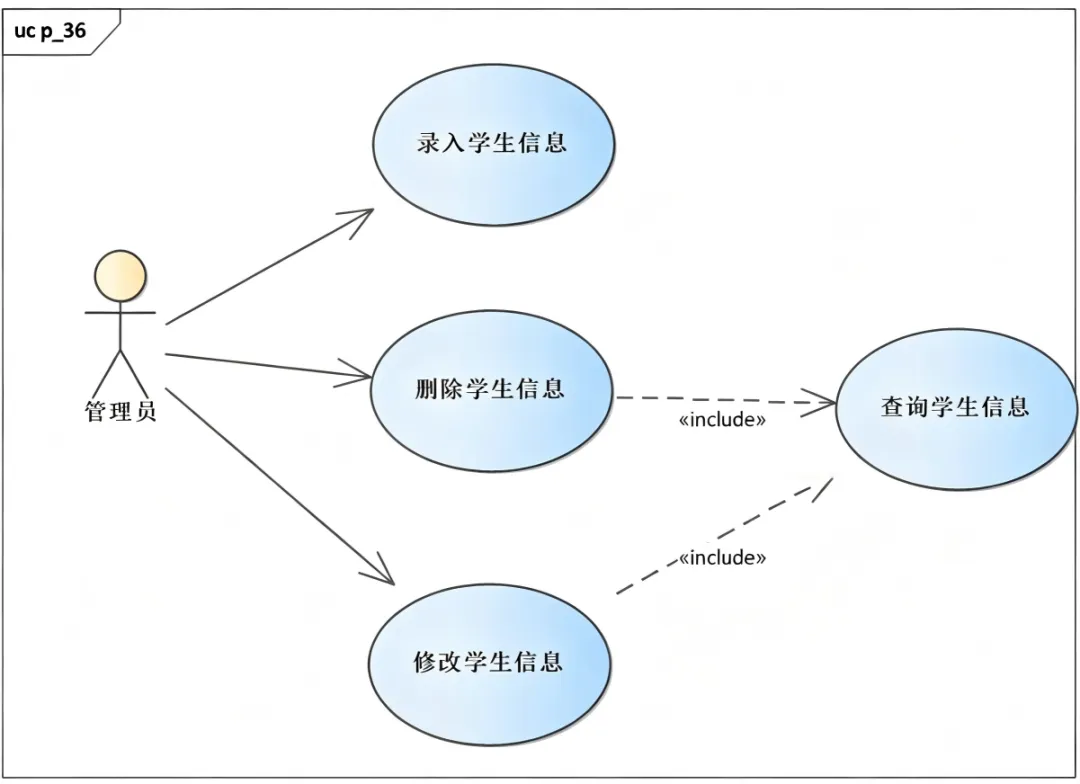

1.学生管理系统中有一个模块是报到登记，具体流程是：在新生入校报到时，进行新生信息登记，记录学生的报到资料、个人基本情况的输入、查询、修改、删除等。

问题：根据上述描述绘制管理员用例图。

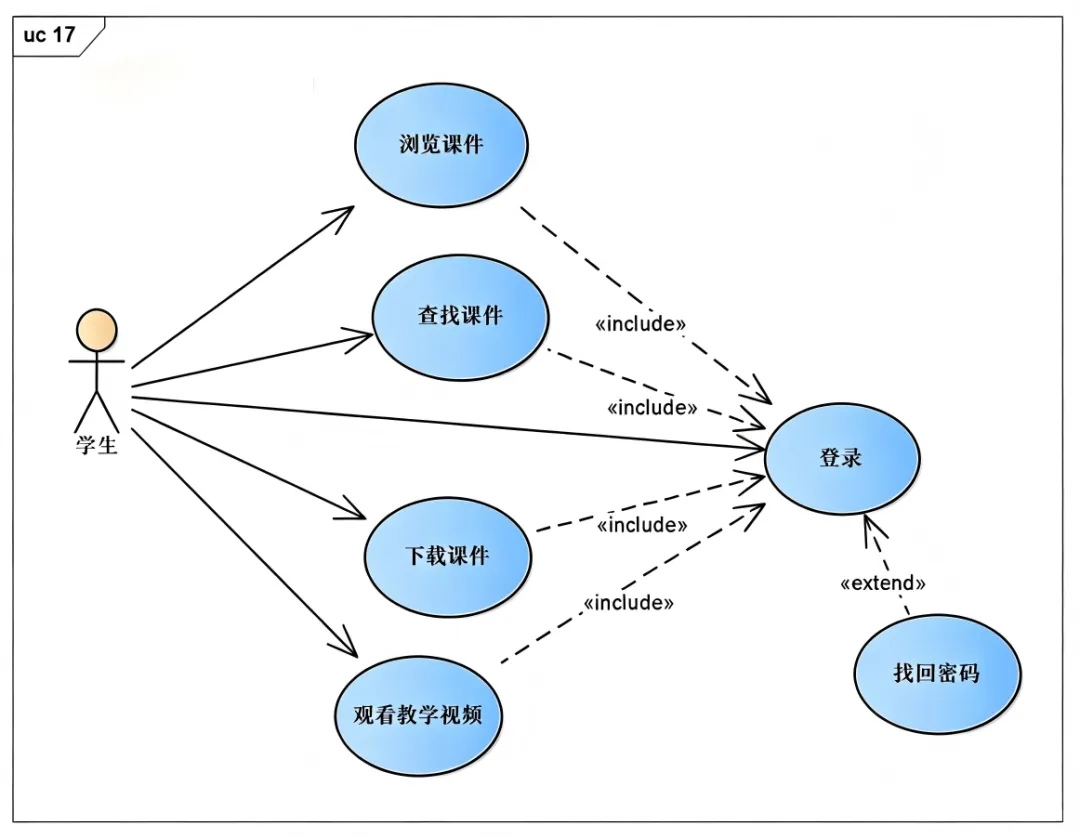

2. 网络的普及带给了人们更多的学习途径，随之而来的管理远程网络教学的“远程网络教学系统”诞生了。“远程网络教学系统”的功能需求如下：学生登录网站后，可以浏览课件、查找课件、下载课件、观看教学视频。教师登录网站后，可以上传课件、上传教学视频、发布教学心得、修改教学心得。

问题：学生需要登录“远程网络教学系统”后才能正常使用该系统的所有功能。如果忘记密码，可通过“找回密码”功能恢复密码。请画出学生参与者的用例图。

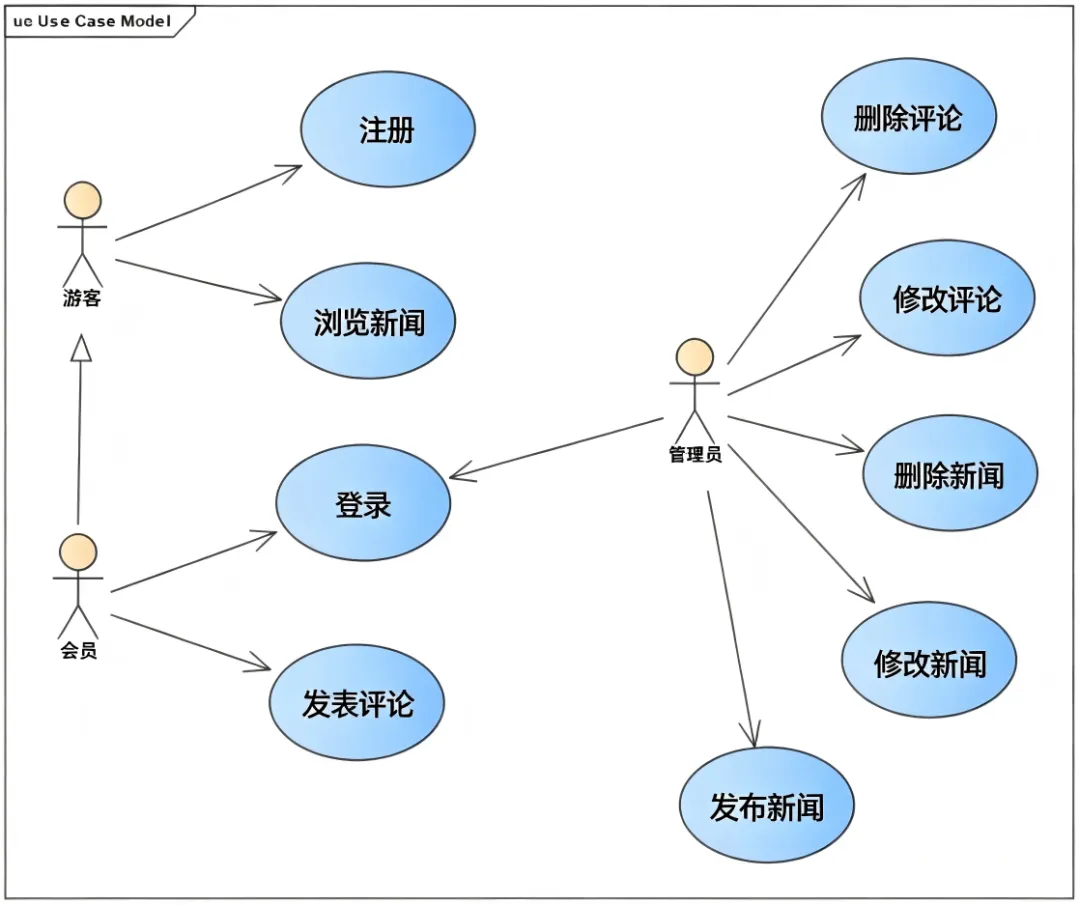

3.某一新闻管理系统主要用来发布新闻，管理员只需要一个，登录后可以在后台发布新闻。任何人可以浏览新闻，浏览者可以注册成为系统会员，注册后可对新闻进行评论。管理员在后台可以对新闻、评论进行管理，如修改、删除等。请画出该新闻管理系统的用例图。

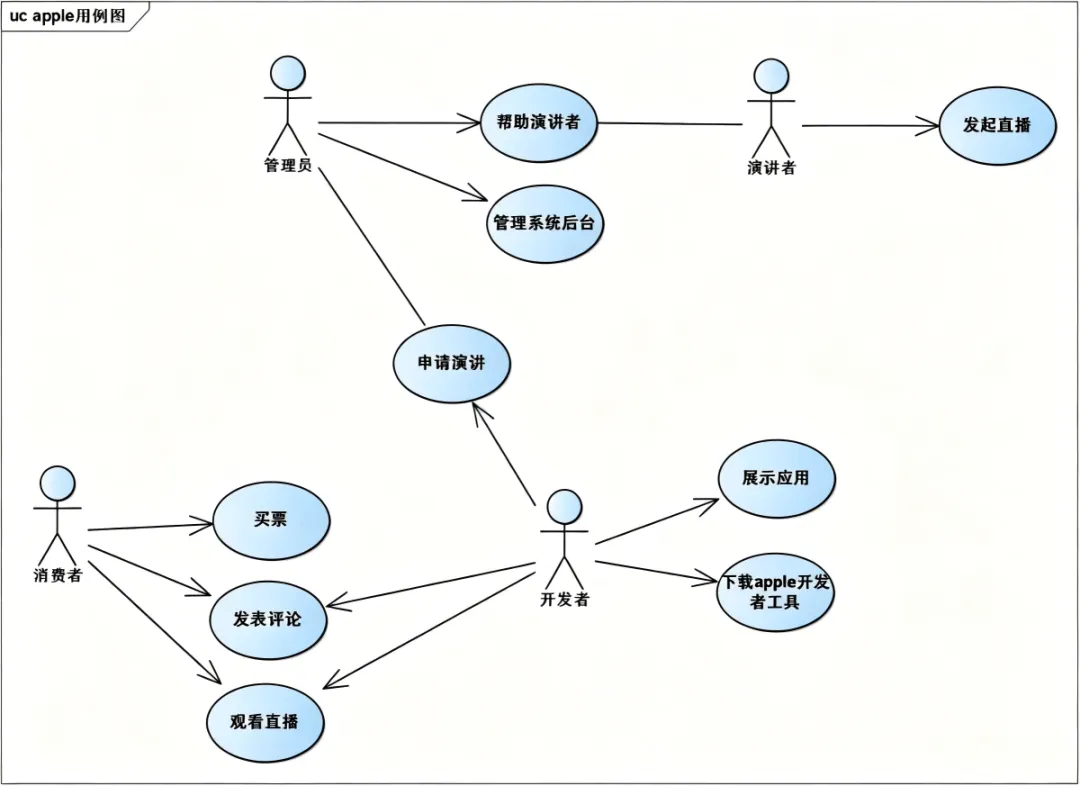

4.苹果2021年开发者大会因为疫情的原因改为了在网上举办，所以名为AppleSmart的网上平台诞生了。在这个平台上，消费者可以购买门票，发表评论，观看直播，而苹果认证的开发者不需要购买门票，同时还可以展示应用，下载apple开发者工具。如果开发者愿意，还可以向管理员申请成为演讲者。演讲者在管理员的帮助下可以发起直播，管理员需要帮助演讲者，并管理系统后台。请画出用例图。

总结：画用例图的通用步骤

第一步：找参与者
