程序员别再手搓流程图了:这个 AI 工具,3 秒生成专业架构图

你有没有经历过这种崩溃瞬间：

需求改了一个字段，整张流程图要重新排版；

领导说“这里再加个异常分支”，你盯着 Visio 半小时；

画架构图、UML、ER 图，本来是为了讲清楚逻辑，最后却把时间全耗在拖框、连线、对齐上。

真的，很多程序员不是不会画图，而是不该把时间浪费在“手动摆积木”上。

今天给大家介绍一款免费开源AI绘图工具，Next-AI-Draw.io,打字就能出图，10秒钟搞定架构图、流程图、思维导图，Ai自动生成，图片一键复刻，版本可以随时查看，动态可视化。关键是本地部署，隐私绝对安全。

话不多说，马上来实操配置。

第一步：安装docker

1.设置Windows

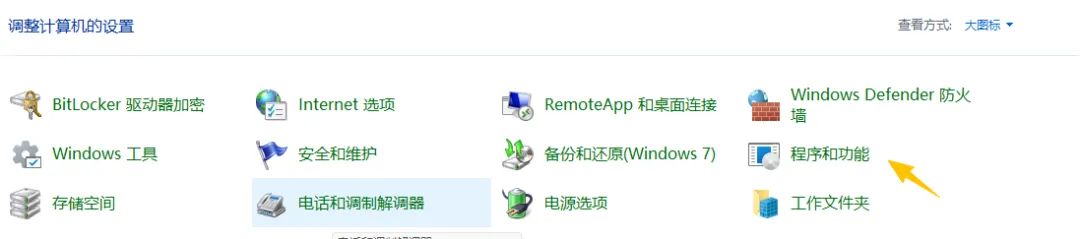

在windows中打开控制面板，找到"程序和功能"

打开以后，点击"启用或关闭windows功能"

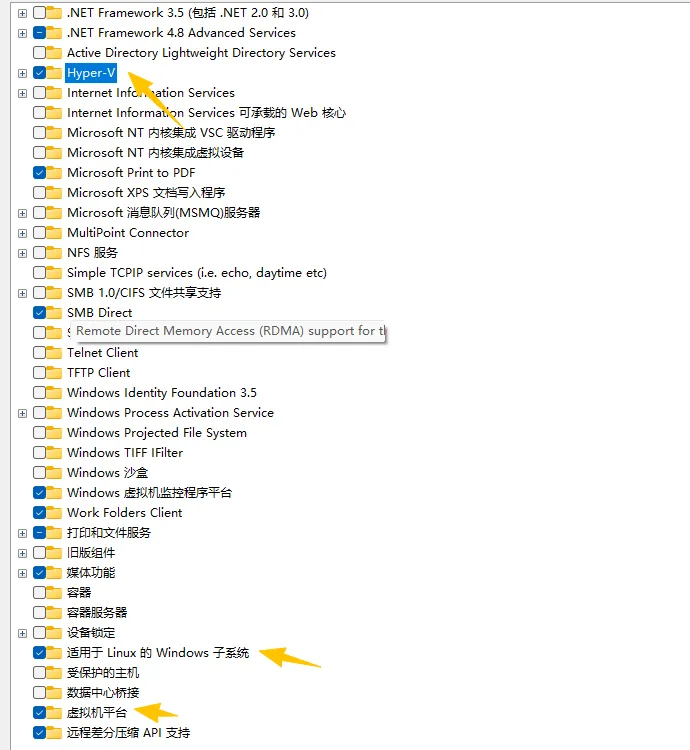

勾选上"Hyper-V,适用于Linux的Windows子系统，虚拟机平台"这三个选项。点击确定。

等到windows完成更新，重启电脑。

2.下载并安装docker

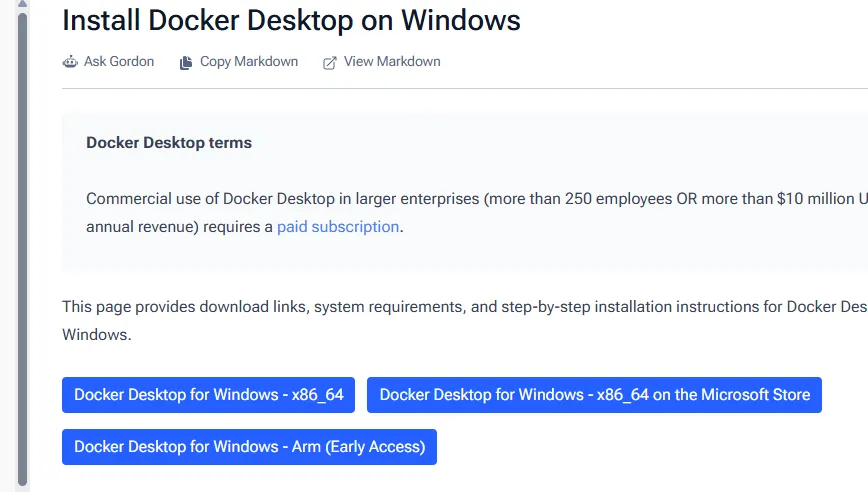

打开docker官网，下载docker

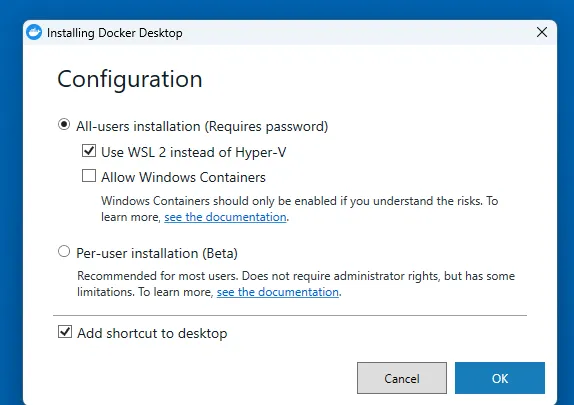

点击安装文件，安装docker

第二步：安装Next-AI-Draw.io

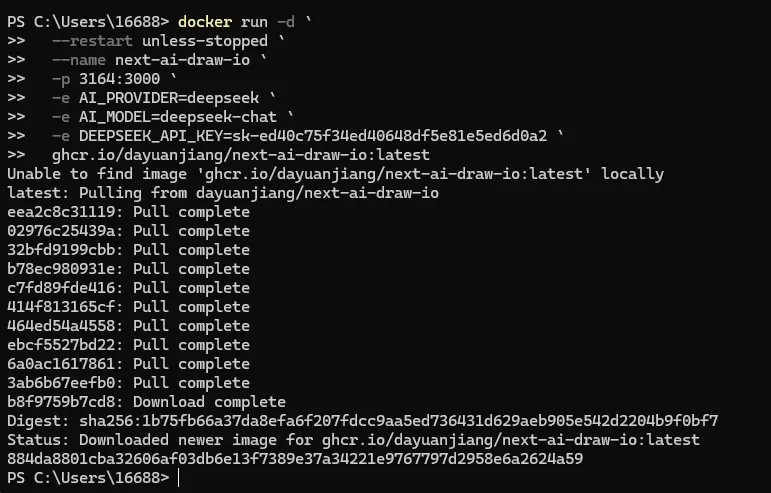

以管理员身份运行powershell

粘贴这行代码

docker run -d `

--restart unless-stopped `

--name next-ai-draw-io `

-p 3164:3000 `

-e AI_PROVIDER=deepseek `

-e AI_MODEL=deepseek-chat `

-e DEEPSEEK_API_KEY=你的DeepSeek密钥 `

ghcr.io/dayuanjiang/next-ai-draw-io:latest

稍等片刻，我们的软件就装好了。

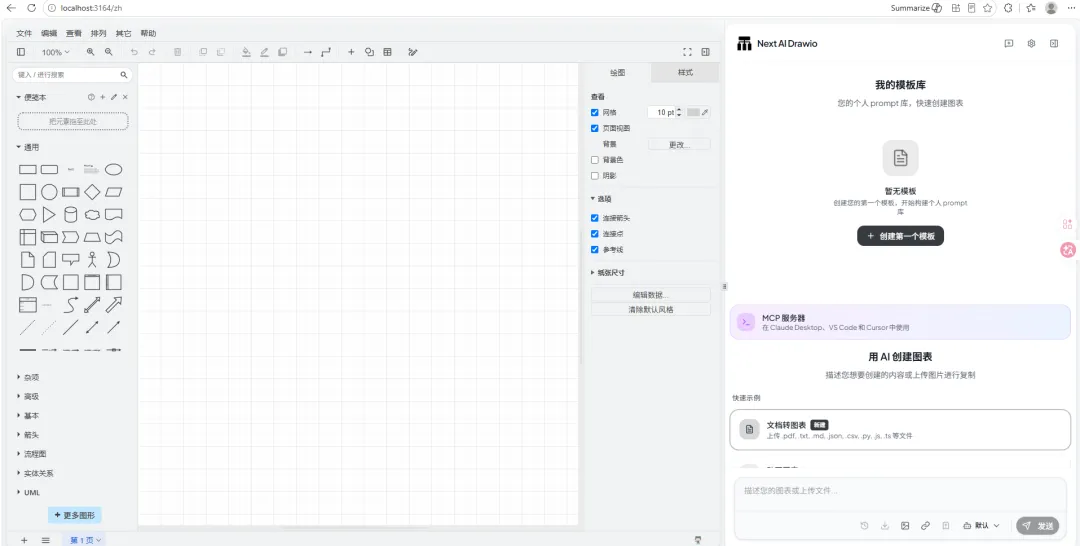

现在打开这个地址： http://localhost:3164

可以看到我们的Next-AI-Draw 就能用了。

接下来，我们就实测一下，看看这个绘图工具有多牛。

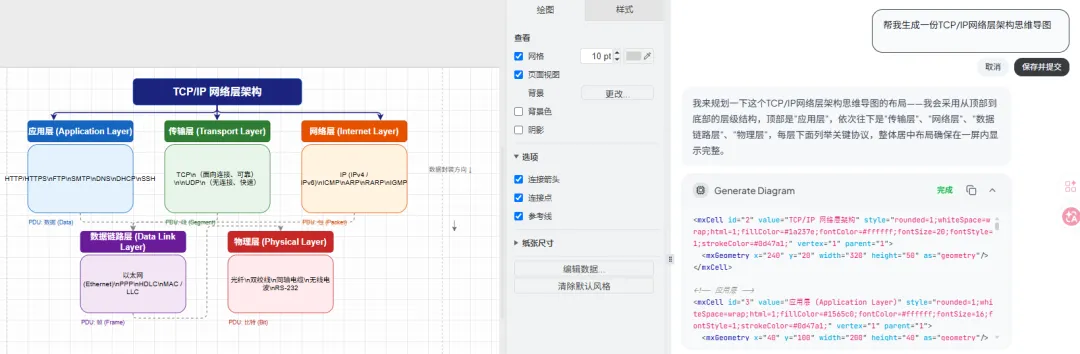

在对话框输入：帮我生成一份TCP/IP网络层架构思维导图

很快，软件就生成了一张架构图

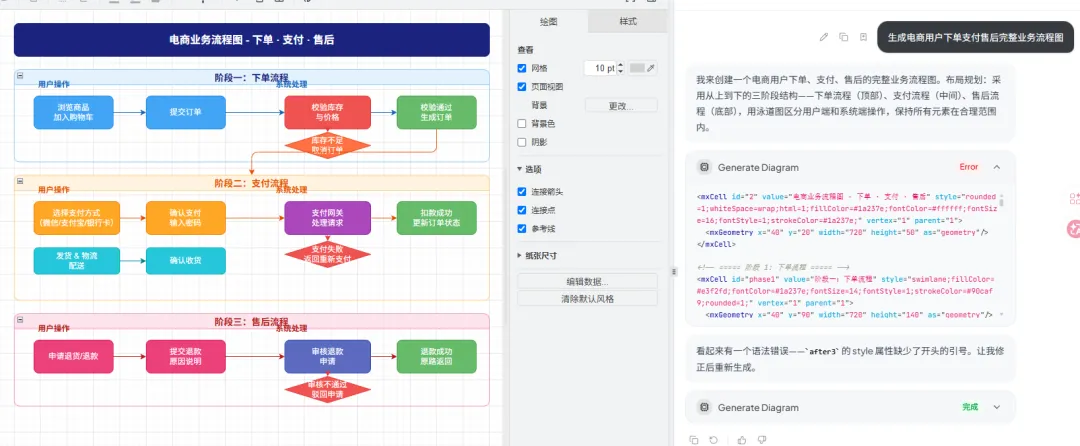

我们再让它生成一个电商用户下单支付售后完整业务流程图

看看效果，是不是很OK，如果对生成结果不满意，随时可以叫AI新增分支，删减内容细化适知识点。

这里面还有程序员专属功能：

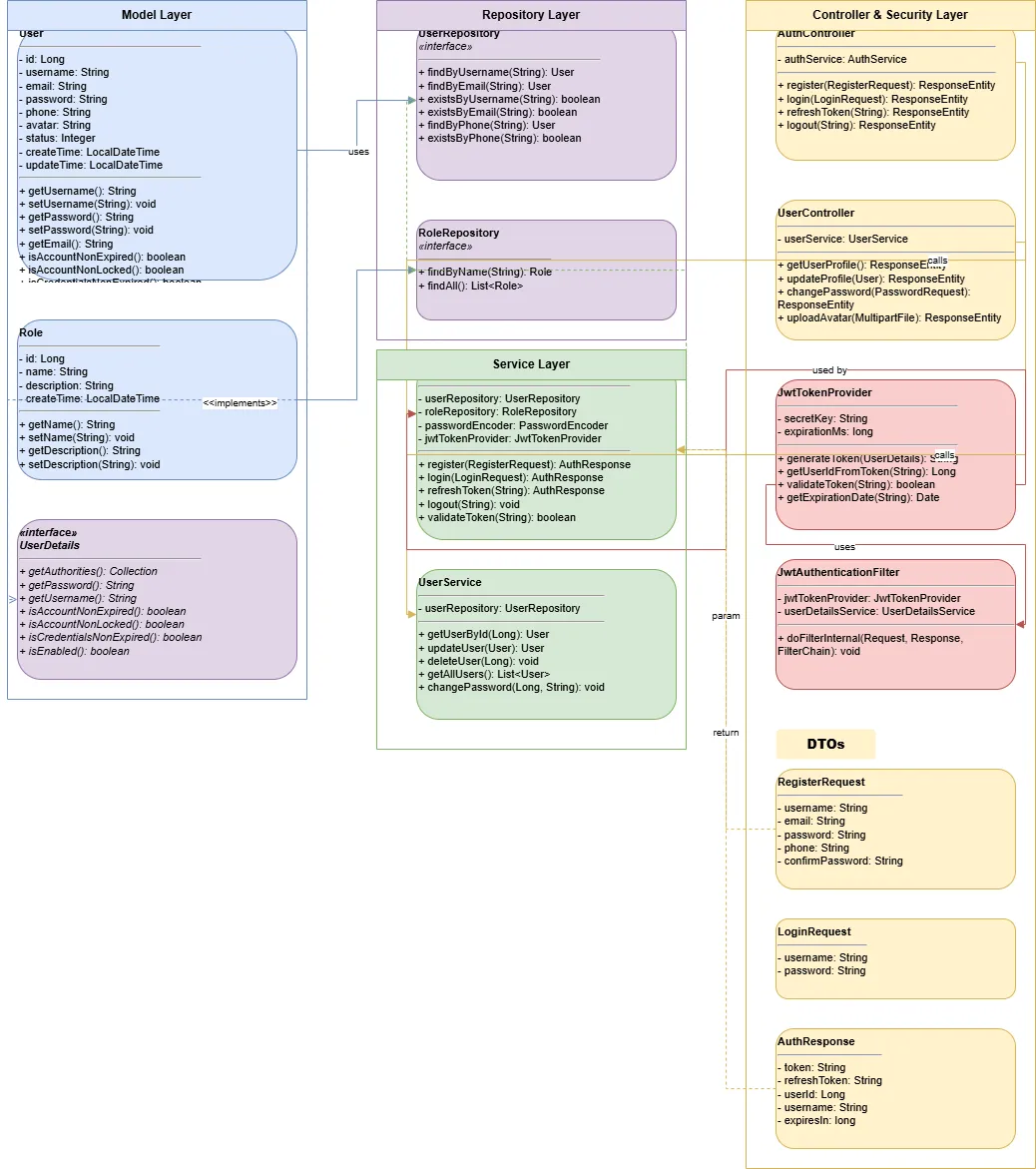

对话框中输入：生成后端登录注册模块UML类图

马上，图片生成好。

看看效果，是不是很专业。

好了，今天的分享就到这里了，软件的其他功能大家自行去体验吧。
