[功能说明]城南工具箱功能详解-19.反推几何水准及绘图

本篇主要讲解城南工具箱-反推几何水准及绘图的功能和说明。

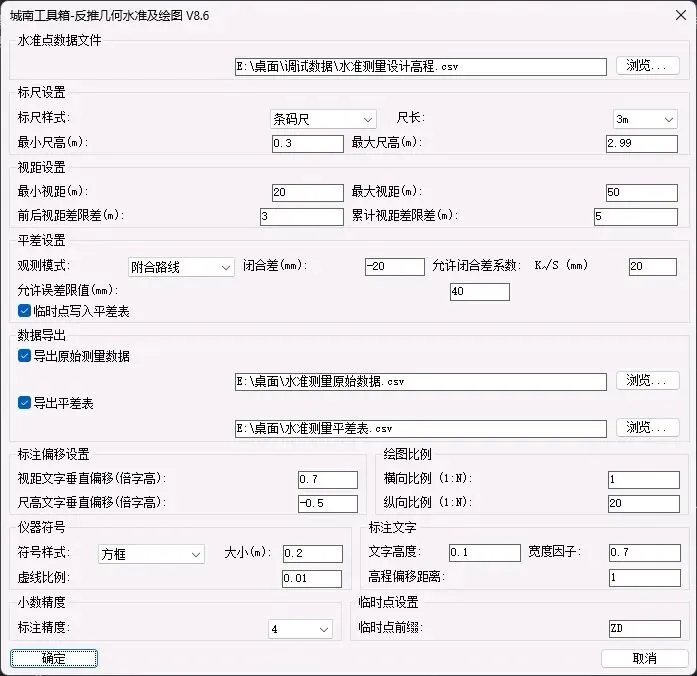

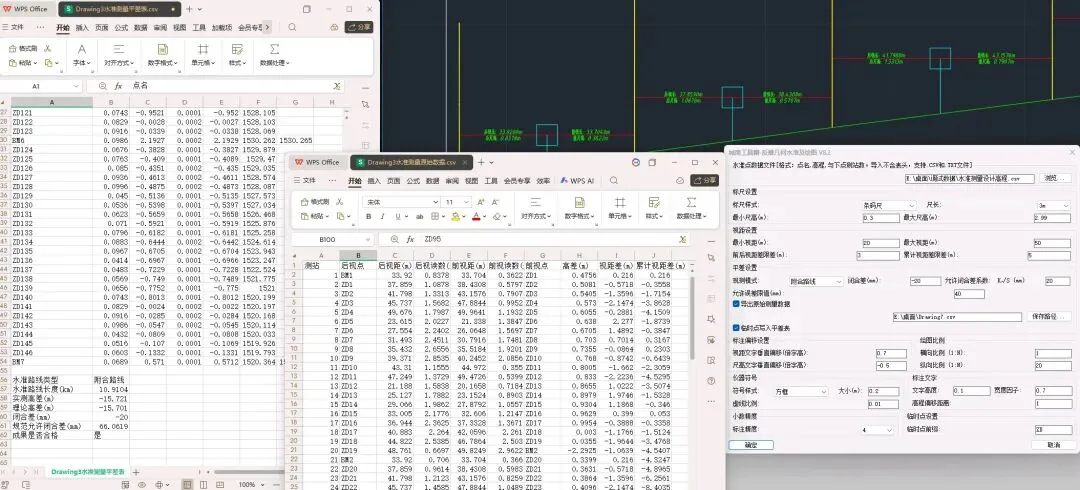

1、测绘工具【反推几何水准及绘图】功能：主要功能是通过读取设计文件，支持.CSV或者.TXT文件，每行内容为：点名，高程，与下一点的测站数。导入后自动生成原始水准测量记录表，以及水准平差表，以及自动绘制水准路线展开立面图至CAD。（版本更新支持分别导出原始测量表及水准平差表。）

2、绘图模式支持条码尺和数字尺，以可以选择2米尺或者3米尺，及最小尺高和最大尺高的设置。

3、可以设定最小视距和最大视距，以及前后视距差以及累计视距差的限差设定。

4、可以选择闭合或者附合路线，输入指定的闭合差后进行反推计算。

5、允许闭合差输入限制在平差的时候，验证是否合格，合格后进行平差。最大允许误差是指平差后的已知点高程与导入已知点高程的最大误差限差。

6、可以设定前后视距以及前后尺高相对于视线的距离，绘图更美观。

7、支持纵横向比例设置。

8、支持仪器符号设置，方框和圆形两种。

9、支持标注精度设置。

10、支持自定义临时点前缀。
