从 insmod 到芯片就绪,中间经历了什么?QCOM 和 MTK 两条主流平台路径各自怎么解决同一个问题?
本章导读
本章比喻:驱动加载就像一家餐厅的「开张准备」—— insmod 是拿到营业执照(内核注册),PCIe 枚举是接通水电煤气(硬件通道),固件下载是把菜谱装进厨房设备(把代码灌进芯片 MCU),WMI 握手是厨师长和服务员对一遍菜单确认能做什么菜(能力协商)。
你将学到
•QCOM 平台驱动加载的 6 个阶段:从
module_init到wiphy_register•ICNSS2 集成 WiFi 路径(WCN6750/WCN7750)与 cnss2 PCIe 路径的差异•MTK 平台驱动加载的完整流程:conninfra 共享框架 → wlanProbe → FW Ready 位轮询•wlan_objmgr 三层对象模型的创建机制和组件回调模式•WMI 握手的三个事件(Service Ready / EXT / EXT2)各自携带什么信息•QCOM vs MTK 架构设计差异:为什么一家用「函数回调堆叠」,另一家用「消息线程 + 状态机」
数据来源
•QCOM 驱动:qcacld-3.0[1](HDD/WMA/CDS 层)•QCOM 公共库:qca-wifi-host-cmn[2](WMI/objmgr/umac)•QCOM 平台层:platform/cnss2[3](PCIe 枚举 / QMI 固件下载)•QCOM 平台层:platform/icnss2[4](集成 WiFi 平台驱动)•MTK 驱动:gen4m[5](wlanProbe / adapterStart)•MTK conninfra:conninfra[6](共享资源管理)
代码说明:本文代码来自真实源码,有精简(去掉 log 语句和非核心错误处理),关键路径保留完整调用链。精简处标注
// ...省略...。

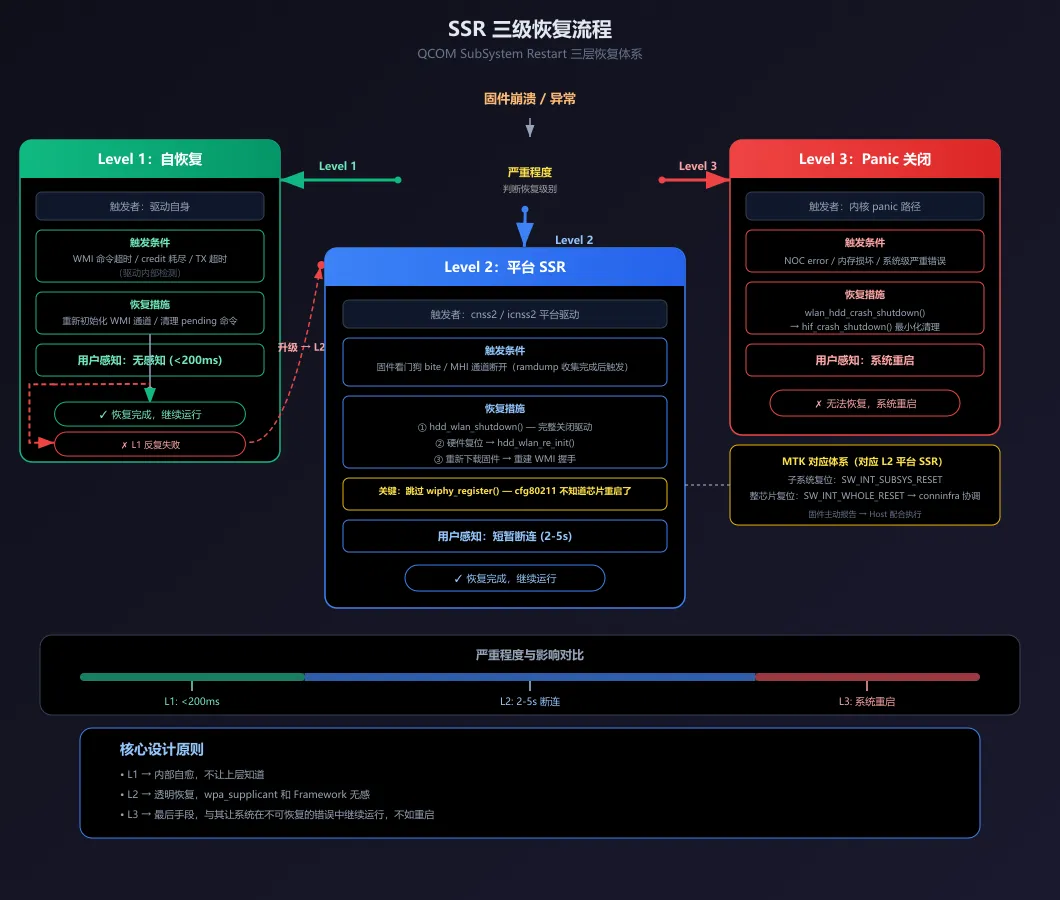

系列导航:本篇聚焦驱动加载与 SSR 崩溃恢复。下篇聚焦 Supplicant 启动与 AIDL 对接。
一、你点下 WiFi 开关后,内核怎么知道该加载哪个驱动?

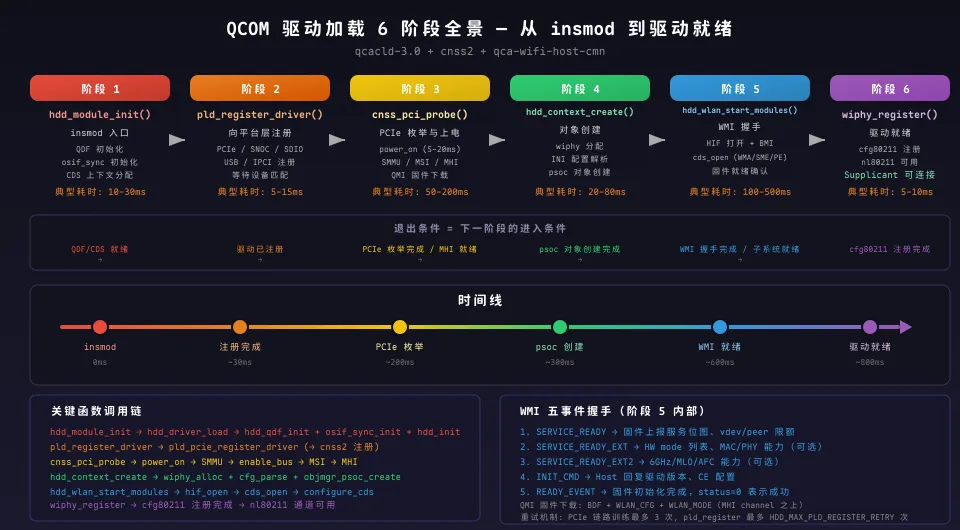

在进入代码之前,先看一张全景图。这张图展示了 QCOM 平台内核驱动加载的 6 个阶段(MTK 路径详见第四节)。

接下来我们沿着 QCOM 路径,从 insmod 开始一步一步走(MTK 路径从第四节开始)。
先把问题拆清楚:为什么「打开 WiFi」涉及这么多模块?
如果你在桌面 Linux 上用过 modprobe,你会觉得这事很简单:加载一个 .ko 文件,驱动初始化,完事。但 Android 的 WiFi 子系统远没这么简单,因为:
1.WiFi 芯片不是独立设备。它挂在 PCIe / SDIO / AXI 总线上,需要先枚举总线、通电、配时钟,芯片才能「醒过来」。PCIe 链路训练本身就需要时间(几十毫秒到几百毫秒),而且可能重试。2.芯片有自己的 MCU。驱动加载不等于芯片能工作——芯片内部还有一颗或多颗 MCU,需要下载固件(firmware)才能运行协议栈。ROM 里只有最小化的 boot code。3.Android 不是单进程系统。内核驱动、HAL 守护进程(wpa_supplicant)、Java Framework 三层各司其职,加载顺序不能乱。Supplicant 必须在驱动注册 wiphy 之后才能通过 nl80211 与内核通信。4.崩溃要能恢复。SSR(SubSystem Restart)要求驱动在芯片崩溃后能自动重启,且上层无感。这意味着恢复过程中所有数据结构必须可重建,所有状态必须可恢复。5.硬件资源是共享的。在 MTK 的 combo 芯片上,WiFi、BT、FM、GPS 共享电源和时钟。打开 WiFi 之前必须确保 conninfra(连接基础设施)已经初始化完毕。
这就像餐厅不是只有一张桌子——你得先接通水电煤气(PCIe 枚举),装好厨房设备(固件下载),确认菜单(WMI 握手),然后前台才能开始迎客(Supplicant 就位)。任何一个环节卡住,餐厅都开不了张。
二、QCOM 路径:qcacld-3.0 是怎么一步步把芯片叫醒的?
QCOM 的驱动架构分为多个层次。从顶向下看:HDD(Host Driver Domain,面向 Linux 内核的接口层,对接 cfg80211)→ CDS(Converged Data Services,子系统调度中枢)→ WMA(WLAN Management Application,WMI 命令封装)→ WMI(Wireless Module Interface,与固件通信的协议层)→ HIF(Host Interface,硬件总线抽象)。再加上横向的 PLD(Platform Driver Layer,平台硬件抽象层),构成了完整的驱动栈。

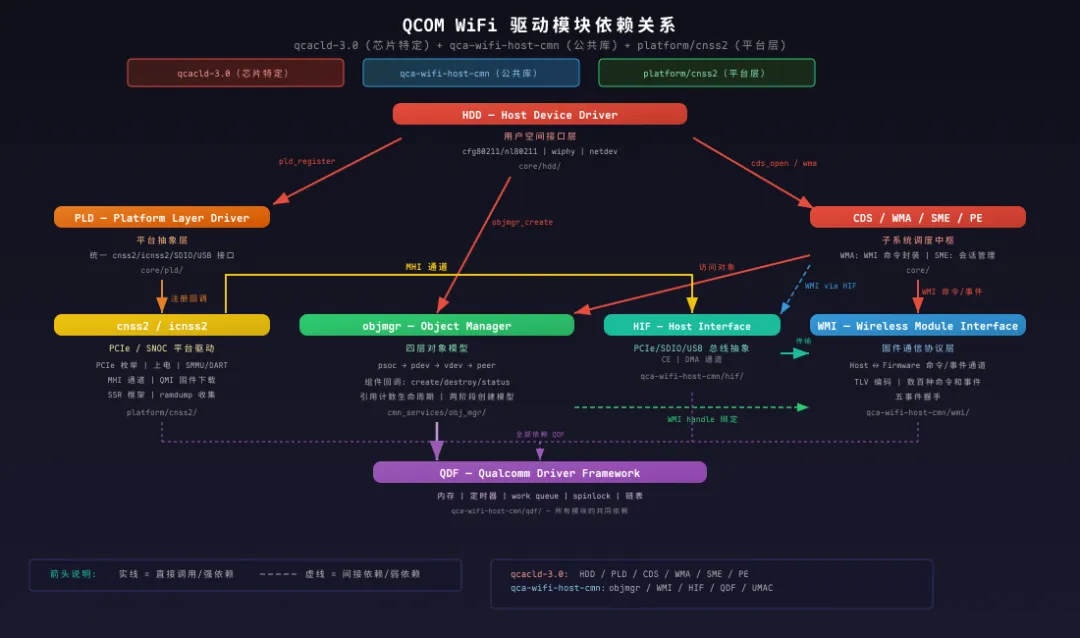

下图展示了各模块之间的调用依赖关系:

加载过程从 module_init 开始,经历了 6 个关键阶段。每个阶段都有明确的「进入条件」和「退出条件」——前一个阶段的退出条件是后一个阶段的进入条件。
2.1 第一阶段:hdd_module_init() — 从 insmod 到驱动框架初始化
一切从 insmod qcacld-3.0.ko 开始。内核执行 module_init 注册的函数:
// qcacld-3.0/core/hdd/src/wlan_hdd_main.cstatic int hdd_module_init(void){if (hdd_driver_load())return -EINVAL;return 0;}
这个函数非常短,只是一个包装。真正的初始化链在 hdd_driver_load() 中展开。这个函数长约 200 行,采用了经典的「goto 错误回滚」模式——Linux 内核代码中最常见的错误处理范式:
// qcacld-3.0/core/hdd/src/wlan_hdd_main.c:18333// 精简重组版:按逻辑步骤编号,实际调用顺序和错误处理更复杂,完整版见源码inthdd_driver_load(void){// 1. 初始化 QDF(QCOM Driver Framework)基础设施// QDF 提供内存分配、链表、定时器、work queue、spinlock 等封装// 这是 qcacld-3.0 自己的「标准库」,所有其他模块都依赖它status = hdd_qdf_init();if (status)goto exit;// 2. 初始化 OS 接口同步机制// osif_sync 是 QCOM 驱动的并发控制核心——它保证关键操作// (如 probe/remove/SSR)不会被并发执行osif_sync_init(); // void 函数,无错误检查status = osif_driver_sync_create_and_trans(&driver_sync); // 创建驱动同步对象if (status)goto sync_deinit;// 3. 分配 CDS 上下文,注册调试回调,初始化 trace 系统// CDS(Converged Data Services)是所有子系统的调度中枢status = hdd_init();if (status)goto trans_stop;// 4. 初始化组件回调机制// 每个 UMAC 组件(scan、regulatory、MLME、crypto 等)在此时注册回调status = hdd_component_cb_init();if (status)goto hdd_deinit;status = hdd_component_init();if (status)goto comp_cb_deinit;// 5. 创建 wakelock,防止系统在初始化过程中进入深度睡眠qdf_wake_lock_create(&wlan_wake_lock, "wlan");// 6. 连接参数初始化hdd_set_conparam(con_mode);// 7. 初始化平台驱动层(PLD)// 分配 pld_context,建立与 cnss2/icnss2 的通信桥梁status = pld_init();if (status)goto wakelock_destroy;// 8. 向平台层传递驱动模式pld_set_mode(con_mode);// 9. 向平台层注册 WLAN 驱动(含重试逻辑)status = hdd_register_driver_retry();if (status)goto pld_deinit;// 10. 创建 /sys/kernel/wlan state_control 节点wlan_hdd_state_ctrl_param_create();// ...省略...return 0;// 错误回滚(反向顺序)unregister_driver:wlan_hdd_unregister_driver();pld_deinit:pld_deinit();wakelock_destroy:qdf_wake_lock_destroy(&wlan_wake_lock);comp_deinit:hdd_component_deinit();comp_cb_deinit:hdd_component_cb_deinit();// ...省略...}
主要功能:
•hdd_qdf_init() 是整个驱动的基础设施层。QDF(QCOM Driver Framework)不是 Linux 内核的一部分,而是 QCOM 自己写的一层抽象,封装了内存分配(qdf_mem_malloc)、定时器(qdf_timer)、work queue(qdf_work)、spinlock(qdf_spinlock)等。这层抽象的好处是代码可以在不同 OS(Linux/Windows/RTOS)之间移植。•hdd_init() 内部调用 cds_init() 分配 CDS 上下文。CDS 是 QCOM 驱动框架的「调度中枢」——所有子系统(SME、WMA、PE)的启动/停止/恢复都通过 CDS 协调。如果 CDS 分配失败(-ENOMEM),整个驱动加载失败。•hdd_register_driver_retry() 是核心一步。它调用的 wlan_hdd_register_driver() 通过 pld_register_driver() 向平台层注册。如果平台层还没准备好(返回 -EAGAIN),会 sleep HDD_PLD_REGISTER_FAIL_SLEEP_DURATION 毫秒后重试,最多重试 HDD_MAX_PLD_REGISTER_RETRY 次。
2.2 第二阶段:pld_register_driver() — 向平台层注册,等 PCIe 设备出现
hdd_register_driver_retry() 的核心是调用 pld_register_driver()。这是 QCOM 驱动和平台层之间的「婚约」——驱动说「这是我的 probe/remove/suspend/resume 回调,有我的设备就叫我」:
// qcacld-3.0/core/pld/src/pld_common.cintpld_register_driver(struct pld_driver_ops *ops){// 保存驱动操作回调(probe / remove / suspend / resume / idle_shutdown / reinit)pld_ctx->ops = ops;// 向所有支持的总线类型注册// 实际走哪条总线由设备树和硬件决定,但驱动一次性全部注册status = pld_pcie_register_driver(); // PCIe(独立 WiFi 芯片)if (status) goto pcie_fail;status = pld_snoc_register_driver(); // SNOC(集成 WiFi,如 WCN6750)if (status) goto snoc_fail;status = pld_sdio_register_driver(); // SDIOif (status) goto sdio_fail;status = pld_snoc_fw_sim_register_driver(); // SNOC FW 仿真if (status) goto snoc_fw_sim_fail;status = pld_pcie_fw_sim_register_driver(); // PCIe FW 仿真if (status) goto pcie_fw_sim_fail;status = pld_usb_register_driver(); // USBif (status) goto usb_fail;status = pld_ipci_register_driver(); // IPCI(模拟/测试)if (status) goto ipci_fail;return 0;// 级联回滚:哪个注册失败了,就把之前成功注册的逐个注销// ...省略...}
主要功能:
•pld_register_driver 不区分总线类型,一次性向所有支持的总线全部注册。对于 PCIe 设备,pld_pcie_register_driver() 内部通过 cnss2 的接口将 qcacld-3.0 的回调函数注册到 cnss2 的平台数据中。•每种总线注册失败都有级联回滚——这是内核代码的常见模式:用 goto 标签组合实现「任何一个步骤失败,之前所有成功的步骤都要撤销」。•这是「驱动注册」而非「设备发现」——此刻还没有任何芯片被访问到。驱动只是说「我准备好了,有匹配我的设备就叫醒我」。真正的设备发现由 cnss2 平台驱动在 PCIe 枚举时完成。
2.3 第三阶段:cnss_pci_probe() — PCIe 设备上电和 MHI 通道建立
当 Linux PCI 子系统枚举到 WiFi 设备(通过 Vendor ID / Device ID 匹配 cnss_pci_device_table),cnss2 的 cnss_pci_probe() 被调用。这是从「驱动已注册」到「芯片已通电」的关键转折:

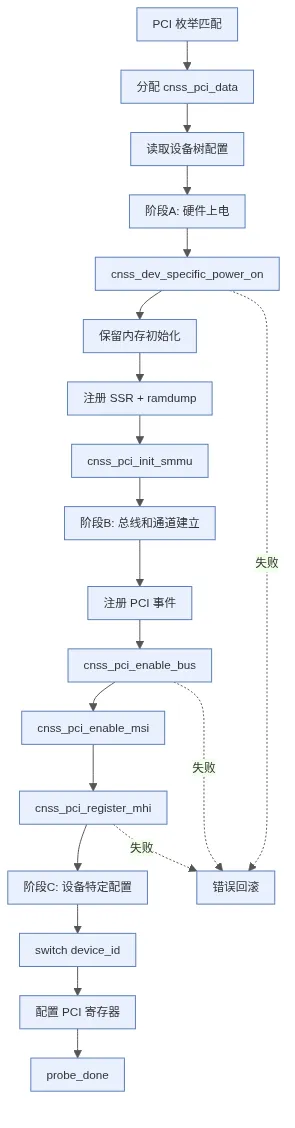

cnss_pci_probe() 的完整流程分为三个阶段,先看全景再看关键代码:

关键代码(精简为阶段 B 的核心步骤,完整版见源码):
// platform/cnss2/pci.c:8819-8976// 精简说明:仅展示阶段 B 的核心步骤,阶段 A/C 和错误回滚见上方流程图staticintcnss_pci_probe(struct pci_dev *pci_dev,const struct pci_device_id *id){// ... 阶段 A:上电、SMMU、SSR 注册(见流程图)...// ===== 阶段 B:总线和通道建立 =====// 使能 PCI 总线(BAR 空间、DMA mask、bus mastering)ret = cnss_pci_enable_bus(pci_priv);if (ret) goto dereg_pci_event;// 使能 MSI 中断(比传统 INTx 更多向量、更低延迟)ret = cnss_pci_enable_msi(pci_priv);if (ret) goto disable_bus;// 注册 MHI —— Host-Firmware 的双向通信协议// MHI 定义了 channel 概念:channel 0 = WMI 命令,channel 1 = WMI 事件ret = cnss_pci_register_mhi(pci_priv);if (ret) goto disable_msi;// ===== 阶段 C:设备特定配置 =====switch (pci_dev->device) {case QCA6174_DEVICE_ID:pci_read_config_word(pci_dev, QCA6174_REV_ID_OFFSET,&pci_priv->revision_id);break;case QCA6290_DEVICE_ID ... FIG_DEVICE_ID:// WLAON/timer/wake_gpio 初始化(QCA6490/KIWI/MANGO 等共享)cnss_pci_set_wlaon_pwr_ctrl(pci_priv, false, false, false);timer_setup(&pci_priv->dev_rddm_timer, cnss_dev_rddm_timeout_hdlr, 0);cnss_pci_wake_gpio_init(pci_priv);break;default:ret = -ENODEV;goto unreg_mhi;}cnss_pci_config_regs(pci_priv);set_bit(CNSS_PCI_PROBE_DONE, &plat_priv->driver_state);return 0;// 错误回滚(反向顺序)unreg_mhi: cnss_pci_unregister_mhi(pci_priv);disable_msi: cnss_pci_disable_msi(pci_priv);disable_bus: cnss_pci_disable_bus(pci_priv);dereg_pci_event: cnss_dereg_pci_event(pci_priv);// ... 更多回滚标签 ...}
主要功能:
•cnss_dev_specific_power_on() 不仅仅是「通电」。它涉及 regulator 使能、clock 配置、GPIO 控制、复位信号释放。不同芯片有不同的上电时序要求——QCA6490 和 KIWI 的 regulator 列表不一样,由设备树的 qcom,wlan-ramdump-dynamic 等属性决定。•cnss_pci_init_smmu() 建立 IOMMU 映射。QCOM 称之为 DART(Distributed Address Range Translator)。没有 IOMMU,芯片无法通过 DMA 访问 Host 内存的正确物理地址——这对固件下载是致命的(固件需要通过 DMA buffer 从 Host 读取或写入)。•cnss_pci_register_mhi() 是 cnss2 最重要的步骤之一。MHI(Modem Host Interface)是 QCOM 定义的 Host-Firmware 通信协议,在 PCIe 之上提供双向通道。MHI 定义了通道(channel)的概念——每个 channel 对应一个功能(如 WMI 命令、WMI 事件、数据包 Tx、数据包 Rx)。后续所有 WMI 命令和事件都走 MHI channel 0(命令)和 channel 1(事件)。•cnss_register_subsys() 向 Linux 内核的 SSR 框架注册。当芯片崩溃时,SSR 框架会自动调用 cnss2 的 shutdown 回调,触发 Level 2 恢复流程。
2.3.1 PCIe 枚举的重试机制:链路训练不一定一次成功
在 cnss_pci_probe() 被调用之前,还有一个步骤——cnss_pci_enumerate(),它负责初始化 PCIe Root Complex 并触发链路训练:
// platform/cnss2/pci.c:9060-9101staticintcnss_pci_enumerate(struct cnss_plat_data *plat_priv,u32 rc_num){int ret, retry = 0;// 1. QCA6490:设置最大链路速度为 Gen2 (5.0 GT/s)// 原因:QCA6490 在 Gen3 速度下可能出现链路不稳定(:9069-9074)if (plat_priv->device_id == QCA6490_DEVICE_ID) {ret = cnss_pci_set_max_link_speed(plat_priv->bus_priv, rc_num,PCI_EXP_LNKSTA_CLS_5_0GB);if (ret && ret != -EPROBE_DEFER)cnss_pr_err("Failed to set max PCIe RC%x link speed to Gen2, err = %d\n",rc_num, ret);} else {// 2. 其他设备:降级 RC 速度(:9076)cnss_pci_downgrade_rc_speed(plat_priv, rc_num);}// 3. 使能 PCIe RC 并触发链路训练(:9080-9094)// 使用 goto retry 模式而非 for 循环retry:ret = _cnss_pci_enumerate(plat_priv, rc_num);if (ret) {if (ret == -EPROBE_DEFER) {// RC 驱动未就绪,向上返回让 probe 延迟cnss_pr_dbg("PCIe RC driver is not ready, defer probe\n");goto out;}cnss_pr_err("Failed to enable PCIe RC%x, err = %d\n", rc_num, ret);if (retry++ < LINK_TRAINING_RETRY_MAX_TIMES) {cnss_pr_dbg("Retry PCI link training #%d\n", retry);goto retry;}}plat_priv->rc_num = rc_num;out:return ret;}
主要功能:
•链路训练的失败有两种可能:-EPROBE_DEFER 表示 RC 驱动还没准备好(需要等待),其他错误(如 link down)表示硬件问题但可能重试成功。•Gen2 速度限制是为了兼容性——某些早期芯片在 Gen3 速度下不稳定。Speed downgrade 是驱动工程中常见的「降级保稳定」策略。•重试次数 LINK_TRAINING_RETRY_MAX_TIMES 通常是 3 次,使用 goto retry 模式直接重试(不额外 sleep)。
PCIe 初始化流程速览
步骤 目的 耗时 power_onregulator + clock + GPIO 复位释放 5-20ms init_smmuIOMMU/DART 映射(芯片 DMA 访问 Host 内存的前提) 1-3ms enable_busBAR 空间 + DMA mask + bus mastering 2-5ms enable_msiMSI 中断向量分配(替代传统 INTx) 1-3ms register_mhiMHI 通道注册(WMI 命令/事件的传输层) 3-10ms
2.4 第四阶段:__hdd_soc_probe() → hdd_wlan_startup() — HDD 上下文创建和模块启动
cnss2 做完硬件初始化后,通过 PLD 的回调触发 qcacld-3.0 的 probe。这是从「芯片已通电」到「驱动数据结构已建立」的关键阶段:
// qcacld-3.0/core/hdd/src/wlan_hdd_driver_ops.cstatic int __hdd_soc_probe(struct device *dev, void *bdev,const struct hif_bus_id *bid,enum qdf_bus_type bus_type){// 1. 获取加载锁,防止并发 probehdd_soc_load_lock();// 2. 标记 load 进行中,重置不良状态标志cds_set_load_in_progress(true);cds_set_driver_in_bad_state(false);cds_set_recovery_in_progress(false);// 3. 初始化 QDF 上下文(设备、总线、驱动句柄)status = hdd_init_qdf_ctx(dev, bdev, bid, bus_type);// 4. 初始化 DMA mask(32位或64位取决于芯片能力)status = hdd_init_dma_mask(dev);// 5. 创建 HDD 上下文(分配 wiphy、解析 INI、创建 psoc 对象)hdd_ctx = hdd_context_create(dev);// 6. 数据通路预分配初始化ucfg_dp_prealloc_init(hdd_ctx);// 7. 【核心】启动 WLAN 子系统status = hdd_wlan_startup(hdd_ctx);// 8. 创建虚拟设备(vdev)status = hdd_psoc_create_vdevs(hdd_ctx);// 9. 标记驱动已加载,通知等待者(必须在 thermal 注册之前)probe_fail_cnt = 0; // 重置连续失败计数cds_set_driver_loaded(true);cds_set_load_in_progress(false); // 清除加载中标志// 10. 注册 thermal mitigation 回调hdd_thermal_mitigation_register(hdd_ctx, dev);hdd_soc_load_unlock();return 0;// 错误回滚wlan_exit:wlan_exit(hdd_ctx);hdd_context_destroy:hdd_context_destroy(hdd_ctx);// ...省略...}
主要功能:
•hdd_soc_load_lock() 和 hdd_soc_load_unlock() 是一对互斥锁,保证同一个 SoC 不会被并发 probe。这在 SSR 恢复场景中尤为重要——如果恢复过程中的 reinit 还没有完成,新的 probe 必须等待。•hdd_context_create() 是整个驱动加载过程中工作量最大的单一函数。它不仅分配内存,还做配置解析和对象创建(详见下一节)。•hdd_wlan_startup() 是所有子系统的启动协调器。它会启动 HIF、CDS、WMA、SME 等一系列子系统,并在最后通过 wiphy_register() 向 cfg80211 注册。•如果连续 probe 失败次数超过 SSR_MAX_FAIL_CNT,驱动调用 QDF_BUG() 触发 kernel panic——这是一种「与其默默失败不如让系统重启」的激进行为,用于防止不可恢复的硬件错误累积。
2.4.1 深入 hdd_context_create():一个函数干了多少活?
// qcacld-3.0/core/hdd/src/wlan_hdd_main.cstruct hdd_context *hdd_context_create(struct device *dev){struct hdd_context *hdd_ctx;struct wiphy *wiphy;// 1. 向 cfg80211 注册,分配 wiphy// wiphy 是 cfg80211 框架的核心数据结构,内核用它表示一个无线物理设备// 它的能力字段(支持的频段、带宽、加密方式、接口类型)来自 INI 文件wiphy = hdd_cfg80211_wiphy_alloc(&hdd_wiphy_ops,sizeof(struct hdd_context));if (!wiphy)goto err;hdd_ctx = wiphy_priv(wiphy);hdd_ctx->wiphy = wiphy;// 2. 创建 psoc 空闲超时 work(用于自动关闭不活动的芯片)qdf_create_work(0, &hdd_ctx->psoc_idle_timeout_work,hdd_psoc_idle_timeout_handler, hdd_ctx);// 3. 初始化 PM notifier(电源管理通知链)hdd_pm_qos_notify_init(hdd_ctx);// 4. 从 WLAN_INI_FILE 解析配置文件// 这是数百个参数的 INI 文件,控制整个驱动的运行时行为// 例如:gEnableFwSelfRecovery、gMaxVdevCount、gCountryCodePriority 等hdd_ctx->config = cfg_parse(WLAN_INI_FILE);if (!hdd_ctx->config)goto wiphy_free;// 5. 创建 psoc 对象(wlan_objmgr 层次化对象模型的根节点)status = hdd_objmgr_create_and_store_psoc(hdd_ctx, &psoc_id);if (status)goto config_free;// 6. 初始化配置参数hdd_cfg_params_init(hdd_ctx);// 7. 应用 INI 覆盖(通过 /sys/kernel/wlan 接口覆盖的参数)hdd_override_ini_config(hdd_ctx);// 8. 初始化上下文(workqueue、netlink 服务、trace levels 等)status = hdd_context_init(hdd_ctx);if (status)goto psoc_destroy;// 9. 初始化 netlink 服务(用于用户空间与驱动通信)// 在 EPPING 模式下跳过hdd_init_netlink_services(hdd_ctx);// 10. 初始化 SAR(Specific Absorption Rate)timerhdd_init_sar_timers(hdd_ctx);return hdd_ctx;psoc_destroy:hdd_objmgr_release_and_destroy_psoc(hdd_ctx);config_free:cfg_free(hdd_ctx->config);wiphy_free:wiphy_free(wiphy);// ...省略...}
主要功能:
•hdd_cfg80211_wiphy_alloc() 向 cfg80211 框架注册,分配 wiphy。这是驱动对内核的「自我介绍」——wiphy 的能力字段(bands、iface_combinations、cipher_suites 等)决定了内核能看到什么。这些能力先初始化为默认值,在 WMI 握手完成后会被固件的能力信息覆盖。•cfg_parse(WLAN_INI_FILE) 解析 INI 文件。这个文件的路径通常是 /vendor/etc/wifi/WCNSS_qcom_cfg.ini,包含数百个配置项。有些项目在运行时可以通过 /sys/kernel/wlan/ 下的 sysfs 节点动态修改。•hdd_objmgr_create_and_store_psoc() 创建 wlan_objmgr 的 psoc 对象。创建过程会遍历所有 UMAC 组件(scan、regulatory、MLME、crypto、DFS 等),依次调用每个组件的 psoc_create_handler。每个组件在 handler 中分配自己的私有数据并挂到 psoc 上。
中场小结:到这里,PCIe 通道已经打通(接通水电),平台回调机制已经就位(电路铺设完毕),对象管理框架已经建好(厨房布局完成)。接下来是最关键的一步——把菜谱装进厨房设备,也就是固件下载和子系统启动。这一步如果失败,整个芯片就是个昂贵的硅片镇纸。
2.5 第五阶段:hdd_wlan_start_modules() — 打开 HIF、启动 CDS、下载固件
hdd_wlan_startup() 的核心是 hdd_wlan_start_modules()。这是整个加载过程中最长、最复杂的一个函数。它管理了一个状态机:DRIVER_MODULES_CLOSED → DRIVER_MODULES_ENABLED:

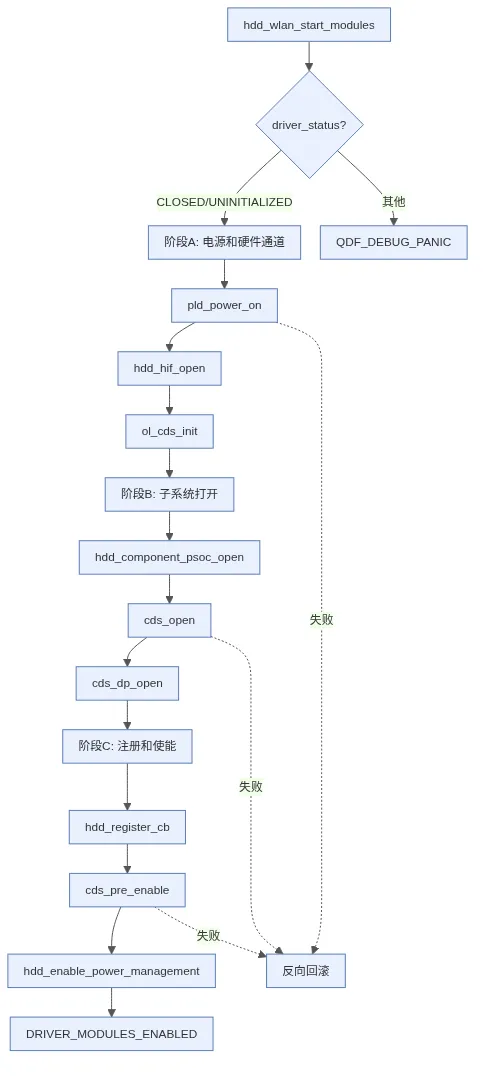

hdd_wlan_start_modules() 管理一个状态机:DRIVER_MODULES_CLOSED → DRIVER_MODULES_ENABLED。先看全景:

关键代码(精简为核心步骤):
// qcacld-3.0/core/hdd/src/wlan_hdd_main.c// 精简说明:省略了 IPA 配置、NAN/SR 回调注册等非核心步骤inthdd_wlan_start_modules(struct hdd_context *hdd_ctx, bool reinit){int status;switch (hdd_ctx->driver_status) {case DRIVER_MODULES_UNINITIALIZED: // fall throughcase DRIVER_MODULES_CLOSED: break;default: QDF_DEBUG_PANIC("Unknown driver state:%d", hdd_ctx->driver_status);return -EINVAL;}// ===== 阶段 A:电源和硬件通道 =====if (!reinit) {status = pld_power_on(hdd_ctx->pld_context);if (status) goto release_lock;}status = hdd_hif_open(hdd_ctx->parent_dev, HIF_ENABLE_TYPE_PROBE);ol_cds_init(hdd_ctx->qdf_dev, hdd_ctx, NULL); // BMI 初始化// ===== 阶段 B:子系统打开 =====// CDS 内部按依赖顺序:WMA open → SME open → PE open// 每个子系统的 open 回调中注册 WMI 事件处理器status = cds_open(hdd_ctx->cds_context, hdd_ctx->psoc);status = cds_dp_open(hdd_ctx->cds_context);// ===== 阶段 C:注册和使能 =====status = hdd_register_cb(hdd_ctx);hdd_register_notifiers(hdd_ctx);status = cds_pre_enable(hdd_ctx->cds_context);status = hdd_configure_cds(hdd_ctx); // 完成 WMI 握手 + 配置运行时参数hdd_enable_power_management(hdd_ctx);hdd_ctx->driver_status = DRIVER_MODULES_ENABLED;return 0;// 错误回滚(反向顺序)deconfigure_cds: /* ... */ ;release_lock: return status;}
主要功能:
•hdd_hif_open() 打开主机接口层,配置 DMA 通道和 credit 分配。HIF 打开成功后,Host 可以通过 PCIe 向芯片发送命令。但此时芯片只有 ROM code,只接受 BMI 协议的命令。•ol_cds_init() 初始化 BMI 上下文。BMI 是一个简化的协议:Host 向芯片发送 BMI 命令(如「下载固件到地址 0xXXXXXXXX」),芯片的 ROM code 处理这些命令,把固件数据写入指定的内存地址。•cds_open() 是 QCOM 驱动框架的核心入口。内部调用链为:WMA open → SME open → PE open → UMAC open。每个子系统的 open 过程中会调用 wmi_unified_register_event_handler() 注册自己的 WMI 事件处理器。•cds_pre_enable() + hdd_configure_cds() 完成最后的使能步骤:配置 PHY 模式(2.4G / 5G / 6G)、设置国家码、使能省电策略、配置 TDLS 参数等。
2.5.1 子模块启动顺序为什么这么重要?
QCOM 驱动的 cds_open() 内部有一个严格的依赖链:WMA(WLAN Management Application)必须在 SME(Session Management Entity)之前打开,因为 SME 需要依赖 WMA 提供的 WMI 通道来给固件发送命令。而 SME 必须在 PE(Protocol Engine)之前打开,因为 PE 的会话管理依赖 SME 的连接状态机。
如果顺序出错(例如 PE 在 WMA 之前初始化),PE 会尝试通过 WMI 发送命令,但 WMI 通道的句柄还是 NULL——直接触发空指针异常。这种依赖关系不是通过显式的接口保证的,而是通过代码中的调用顺序隐式保证的。这是 QCOM 驱动架构的一个弱点:依赖关系不透明,新手很容易在添加新模块时搞错顺序。
这就像餐厅后厨,你必须先接通燃气(HIF),再点火试灶(BMI),然后才能开始备菜(CDS 子系统初始化)。燃气没通就去点火,当然点不着——但更糟的是:如果 CDS 在 HIF 之前初始化,它会尝试发送 WMI 命令,而通道还没建好,直接触发 kernel panic。

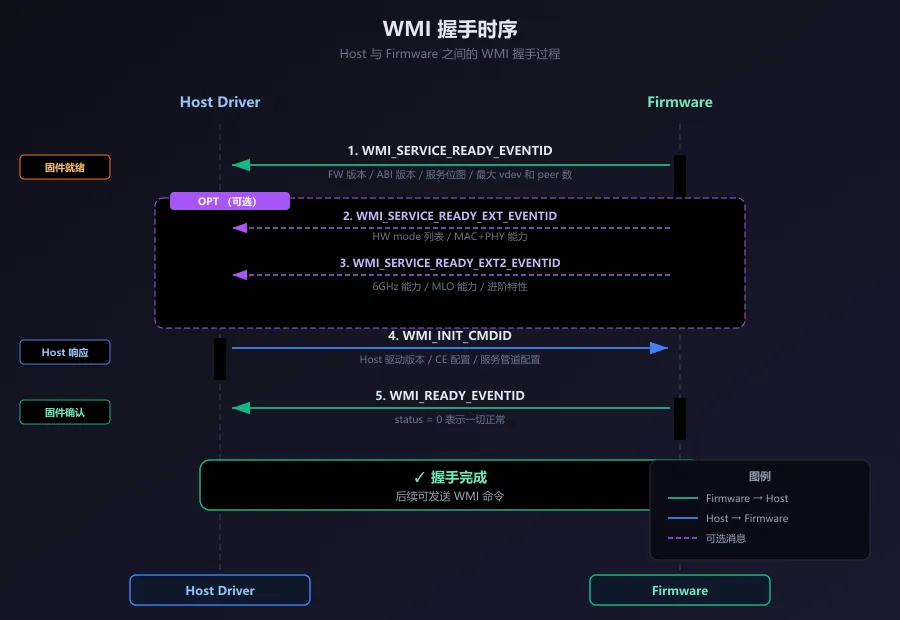

2.6 第六阶段:WMI 握手 — Host 和固件的「菜单对账」
当 cds_open() 执行后,WMI 子系统初始化完毕。但此时 Host 和 Firmware 还没有确认过「对方是谁、能做什么」。WMI 握手就是这一步。

发生握手的代码位置在 init_deinit 模块中。在 cds_open() 的过程中,init_deinit_register_tgt_psoc_ev_handlers() 被调用来注册 WMI 事件处理器:
// qca-wifi-host-cmn/target_if/init_deinit/src/init_event_handler.cQDF_STATUS init_deinit_register_tgt_psoc_ev_handlers(struct wlan_objmgr_psoc *psoc){// 实际源码为两步调用,此处简化为宏:// tgt_hdl = wlan_psoc_get_tgt_if_handle(psoc);// wmi_handle = (wmi_unified_t)target_psoc_get_wmi_hdl(tgt_hdl);wmi_handle = GET_WMI_HDL_FROM_PSOC(psoc);// 注册 5 个核心 WMI 事件处理器,每个对应一种握手阶段wmi_unified_register_event_handler(wmi_handle, wmi_service_ready_event_id,init_deinit_service_ready_event_handler,WMI_RX_WORK_CTX);wmi_unified_register_event_handler(wmi_handle, wmi_service_ready_ext_event_id,init_deinit_service_ext_ready_event_handler,WMI_RX_WORK_CTX);wmi_unified_register_event_handler(wmi_handle, wmi_service_available_event_id,init_deinit_service_available_handler,WMI_RX_UMAC_CTX); // 注意:此 handler 使用 UMAC 上下文,非 WORK 上下文wmi_unified_register_event_handler(wmi_handle, wmi_ready_event_id,init_deinit_ready_event_handler,WMI_RX_WORK_CTX);wmi_unified_register_event_handler(wmi_handle, wmi_service_ready_ext2_event_id,init_deinit_service_ext2_ready_event_handler,WMI_RX_WORK_CTX);return QDF_STATUS_SUCCESS;}
主要功能:
•WMI_SERVICE_READY_EVENTID 是固件启动后第一个主动上报的事件。它的 payload 包含一个 WMI service bitmap——这是一个巨大的位图,每一位代表固件是否支持某个 WMI 服务(如 WMI_SERVICE_SCAN、WMI_SERVICE_STA_POWERSAVE、WMI_SERVICE_TDLS 等,总共数百种服务)。Host 驱动根据这个位图决定自己可以调用哪些 WMI 命令——如果固件的 bitmap 里没有 WMI_SERVICE_TDLS,Host 就不会尝试发送 TDLS 相关的 WMI 命令。•WMI_SERVICE_READY_EXT_EVENTID 携带 HW mode 列表。每个 HW mode 描述了芯片的一种工作配置——例如 WMI_HW_MODE_DBS(Dual Band Simultaneous)表示 2.4G 和 5G 分别由两个 MAC 处理、可以同时工作;WMI_HW_MODE_SBS_PASSIVE 表示只有一个 MAC,被动地在两个频段之间切换。•WMI_READY_EVENTID 的 status 字段如果非零,表示固件初始化过程中出了问题(如内存分配失败、固件版本不匹配等)。此时 Host 会触发 SSR 恢复。•WMI_RX_WORK_CTX 和 WMI_RX_UMAC_CTX 是不同的执行上下文。前者在 WMI 的专用 work queue 中执行(适合耗时操作),后者在 UMAC 上下文中执行(适合需要访问 UMAC 数据结构的操作)。
2.6.1 WMI 握手为什么需要 EXT 和 EXT2?
早期的 QCOM 固件(如 QCA6174 时代)只有一个 WMI_SERVICE_READY_EVENTID,所有信息打包在一个事件中。但随着芯片能力的膨胀(WiFi 6/6E/7),一个事件的固定 payload 大小(通常几千字节)不够用了。
解决方案是拆分信息到三个事件中:
•Service Ready:基础信息(FW 版本、ABI 版本、服务位图、vdev/peer 限额)。•EXT:HW mode 列表、MAC/PHY 能力(如支持的频段、MCS 速率集、beamforming 能力)。•EXT2:6GHz 频段支持、MLO(Multi-Link Operation,WiFi 7 的关键特性)能力、AFC(Automated Frequency Coordination)支持等。
如果 INI 配置了 wmi_service_ext_msg = 1,Host 在收到 Service Ready 后会启动一个 timer(service_ready_ext_timer)等待 EXT 事件。如果 timer 超时还没收到,Host 会降级为非 EXT 模式——这意味着丧失了部分能力(如 6GHz 频段不可用)。
2.6.2 QMI 固件下载协议:cnss2 是怎么把固件喂给芯片的?
cnss2 的固件下载不是简单的 memcpy,而是通过 QMI(Qualcomm Messaging Interface)协议分段传输。QMI 是 QCOM 芯片(不仅是 WiFi,还包括 modem、GPS 等)的通用 Host-Firmware 通信协议。在 cnss2 中,QMI 运行在 MHI 通道之上。
固件下载的核心函数在 platform/cnss2/qmi.c 中。以 BDF(Board Data File)下载为例:
// platform/cnss2/qmi.cintcnss_wlfw_bdf_dnld_send_sync(struct cnss_plat_data *plat_priv){struct qmi_txn txn;void *bdf_data;u32 bdf_size;int ret;// 1. 获取 BDF 文件名// 根据芯片型号和板级信息确定文件名// 例如:bdwlan.bin → bdwlan.e05 → bdwlan.b090// 支持文件名回退机制(fallback chain)cnss_get_bdf_file_name(plat_priv, &bdf_name);// 2. 读取 BDF 文件内容// 对于 REGDB 类型的 BDF:使用 cnss_request_firmware_direct()// 对于其他类型:使用 cnss_request_firmware_update_timer()// └── firmware_request_nowarm() → 标准 Linux firmware API// └── 同时启动 fw_boot_timer(CNSS_TIMEOUT_FW_LOAD ms)ret = cnss_request_firmware_update_timer(fw_entry, ...);bdf_data = fw_entry->data;bdf_size = fw_entry->size;// 3. 【核心】通过 QMI 分段传输 BDF 数据// 每个 segment 不超过 QMI_WLFW_MAX_DATA_SIZE_V01 字节offset = 0;while (offset < bdf_size) {seg_size = min(bdf_size - offset,QMI_WLFW_MAX_DATA_SIZE_V01);// 构造 QMI 请求消息req.bdf_total_size = bdf_size;req.bdf_seg_offset = offset;req.bdf_seg_size = seg_size;memcpy(req.bdf_seg_data, bdf_data + offset, seg_size);// 发送 QMI_WLFW_BDF_DOWNLOAD_REQ_V01 消息(三步 QMI 调用)ret = qmi_txn_init(&qmi_hdl, &txn,QMI_WLFW_BDF_DOWNLOAD_RESP_V01, NULL);ret = qmi_send_request(&qmi_hdl, &txn,QMI_WLFW_BDF_DOWNLOAD_REQ_V01,&req, sizeof(req));ret = qmi_txn_wait(&txn, QMI_WLFW_TIMEOUT_JF); // JF = Jiffies timeoutif (resp.resp.result != QMI_RESULT_SUCCESS)return -EIO;offset += seg_size;}// 4. BDF 下载完成后处理// HW_XPA 配置、CalDB 配置、Radio OFF 配置if (resp.host_bdf_data_valid)cnss_process_host_bdf_data(plat_priv, resp.host_bdf_data);return 0;}
主要功能:
•QMI 消息格式包含消息 ID(QMI_WLFW_BDF_DOWNLOAD_REQ_V01)、TLV(Type-Length-Value)编码的 payload 和事务 ID。每个请求必须等待对应的响应(QMI_WLFW_BDF_DOWNLOAD_RESP_V01)。QMI 调用采用三步模式:qmi_txn_init() 初始化事务 → qmi_send_request() 编码并发送请求 → qmi_txn_wait() 等待固件回复。•BDF(Board Data File)不是可执行代码,而是板级校准数据——包括每个信道的发射功率补偿、接收灵敏度校准、天线切换表等。没有正确的 BDF,芯片的 RF 性能会严重下降。•文件名回退(fallback chain)机制:先尝试精确匹配(如 bdwlan.e05),失败后回退到通用版本(bdwlan.bin),再失败则使用默认 REGDB 文件(REGDB_FILE_NAME)。这保证了即使 OEM 没有提供定制 BDF,芯片也能用通用校准数据工作。
除了 BDF,QMI 还负责传输:
•M3 信息(QMI_WLFW_M3_INFO_REQ_V01):告诉固件 M3(Modem Memory Management)物理内存的基地址和大小。这是固件运行所需的关键内存区域。•WLAN 配置(QMI_WLFW_WLAN_CFG_REQ_V01):携带 Host 驱动版本(用于兼容性检查)、CE(Copy Engine)配置、服务管道配置、shadow register 配置、MSI 配置、芯片名称。•WLAN 模式(QMI_WLFW_WLAN_MODE_REQ_V01):告诉固件进入什么模式——CNSS_MISSION(正常模式)、CNSS_FTM(工厂测试模式)、CNSS_WALTEST(WAL 测试模式)、CNSS_CCPM(CCPM 模式)、CNSS_OFF(关闭模式,SSR 恢复时使用)。
2.7 对象模型:wlan_objmgr 的 psoc → pdev → vdev → peer 四层体系
QCOM 驱动的一个核心设计是 wlan_objmgr(Wireless LAN Object Manager)。它定义了层次化的对象模型,将物理芯片到逻辑连接的关系用树状结构表达:

对象创建时有一个关键机制:组件回调。每当创建 psoc/pdev/vdev 时,wlan_objmgr 遍历已注册的所有 UMAC 组件(scan、regulatory、MLME、crypto、DFS、TDLS、NAN 等,最多 WLAN_UMAC_MAX_COMPONENTS 个),依次调用每个组件的 create_handler。
以 psoc 创建为例:
// qca-wifi-host-cmn/umac/cmn_services/obj_mgr/src/wlan_objmgr_psoc_obj.cstruct wlan_objmgr_psoc *wlan_objmgr_psoc_obj_create(uint32_t phy_version, WLAN_DEV_TYPE dev_type){uint8_t id;struct wlan_objmgr_psoc *psoc = NULL;wlan_objmgr_psoc_create_handler handler;wlan_objmgr_psoc_status_handler stat_handler;QDF_STATUS obj_status;void *arg;// 分配并初始化 psoc 对象psoc = qdf_mem_malloc(sizeof(*psoc));if (!psoc)return NULL;psoc->obj_state = WLAN_OBJ_STATE_ALLOCATED;qdf_spinlock_create(&psoc->psoc_lock);// 初始化默认参数:pdev_count = 0, vdev_count = 0, peer_count = 0// max_vdev_count, max_peer_count 从 INI 配置读取// 【核心】两阶段创建模型:// 阶段 1:遍历所有 UMAC 组件,将每个 handler 的返回值存入 psoc->obj_status[id]// 阶段 2:通过 wlan_objmgr_psoc_object_status() 遍历 obj_status[] 做聚合判断for (id = 0; id < WLAN_UMAC_MAX_COMPONENTS; id++) {handler = g_umac_glb_obj->psoc_create_handler[id];arg = g_umac_glb_obj->psoc_create_handler_arg[id];if (handler)psoc->obj_status[id] = handler(psoc, arg);elsepsoc->obj_status[id] = QDF_STATUS_COMP_DISABLED;}// 阶段 2:聚合所有组件的 obj_status[],推导最终对象状态// - 任一组件 QDF_STATUS_E_NOMEM/E_FAILURE → 整体失败// - 任一组件 QDF_STATUS_COMP_ASYNC 且私有对象尚未 attach → PARTIALLY_CREATED// - 全部 QDF_STATUS_SUCCESS 或 COMP_DISABLED → 创建成功obj_status = wlan_objmgr_psoc_object_status(psoc);if (obj_status == QDF_STATUS_SUCCESS) {// 所有组件同步创建成功psoc->obj_state = WLAN_OBJ_STATE_CREATED;for (id = 0; id < WLAN_UMAC_MAX_COMPONENTS; id++) {stat_handler = g_umac_glb_obj->psoc_status_handler[id];arg = g_umac_glb_obj->psoc_status_handler_arg[id];if (stat_handler)stat_handler(psoc, arg, QDF_STATUS_SUCCESS);}} else if (obj_status == QDF_STATUS_COMP_ASYNC) {// 部分组件需要异步完成(如等待固件响应)psoc->obj_state = WLAN_OBJ_STATE_PARTIALLY_CREATED;} else if (obj_status == QDF_STATUS_E_FAILURE) {// 任一组件失败 → 整个 psoc 创建失败,触发清理obj_mgr_err("PSOC component objects allocation failed");wlan_objmgr_psoc_obj_delete(psoc);return NULL;}// 将 psoc 挂入全局对象列表if (wlan_objmgr_psoc_object_attach(psoc) != QDF_STATUS_SUCCESS) {wlan_objmgr_psoc_obj_delete(psoc);return NULL;}return psoc;}
主要功能:
•对象状态机有三态:ALLOCATED → PARTIALLY_CREATED → CREATED(或直接 ALLOCATED → CREATED)。采用两阶段创建模型:阶段 1 遍历所有组件 handler,将各自返回值存入 psoc->obj_status[id] 数组(不立即判断成败);阶段 2 通过 wlan_objmgr_psoc_object_status() 遍历 obj_status[] 做聚合判断——任一组件的 QDF_STATUS_E_NOMEM/E_FAILURE 导致整体失败,任一组件 QDF_STATUS_COMP_ASYNC 且私有对象尚未 attach 则进入 PARTIALLY_CREATED。PARTIALLY_CREATED 用于异步创建场景——某些组件的初始化需要等待固件响应(如 DFS 组件需要查询芯片的 radar detection 能力),不能同步完成。异步组件完成后通过 wlan_objmgr_psoc_component_obj_attach() 提交私有对象,再次调用 wlan_objmgr_psoc_object_status() 判断是否可以转 CREATED。•组件回调机制让代码高度解耦。新增一个 UMAC 组件(如 WiFi 7 的 MLO 组件)只需实现 {psoc,pdev,vdev}_create_handler、{psoc,pdev,vdev}_destroy_handler、{psoc,pdev,vdev}_status_handler 三组回调,注册到 g_umac_glb_obj 中,不用修改 objmgr 的核心逻辑。•引用计数贯穿整个对象生命周期。每次获取对象引用(如 wlan_objmgr_pdev_get_ref())都要配对释放(wlan_objmgr_pdev_release_ref())。当引用计数归零时,对象被自动销毁。这防止了 use-after-free 类型的 bug。
pdev 和 vdev 的创建遵循相同的模式,只是遍历的组件集合不同:
•pdev 创建时遍历所有 pdev_create_handler,包括 scan pdev 上下文、regulatory pdev 上下文等。•vdev 创建时需要指定 opmode(STA / SAP / P2P / NAN / MONITOR),不同的 opmode 会触发不同的组件初始化(如 STA 模式初始化 MLME 状态机,SAP 模式初始化 beacon 模板等)。

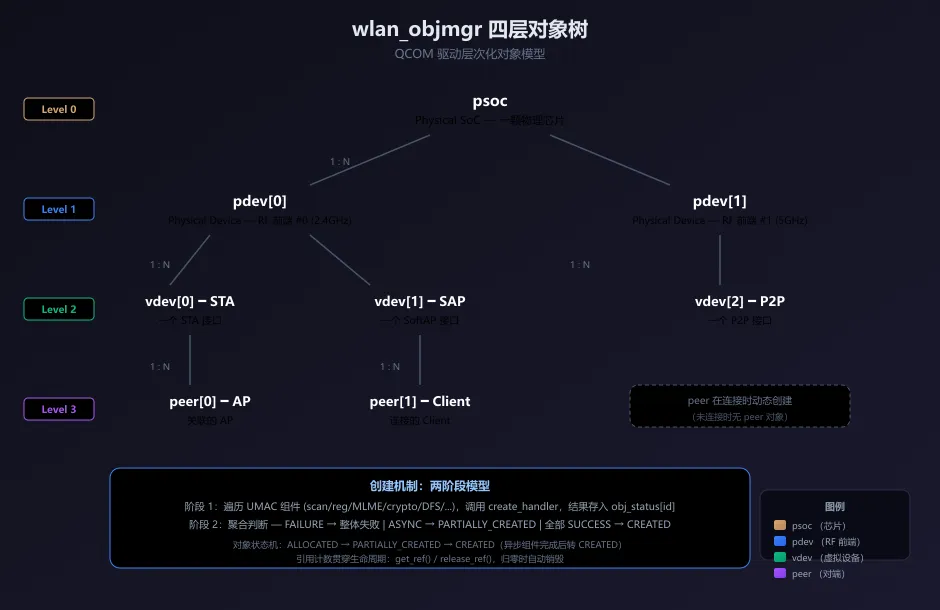

QCOM 对象模型速查:wlan_objmgr 的四层树状结构,从物理芯片到逻辑连接逐层展开。
对象 物理/逻辑含义 创建时遍历的回调 psoc 一颗物理芯片 psoc_create_handler(scan/reg/MLME 等全局组件) pdev 一个 RF 前端(对应一个频段) pdev_create_handler(per-band 组件) vdev 一个逻辑接口(STA/SAP/P2P/NAN) vdev_create_handler(opmode 相关组件) peer 一个关联的对端设备 peer_create_handler(per-connection 状态)
三、ICNSS2 路径:集成 WiFi 芯片的另一条路
cnss2 处理的是独立 WiFi 芯片(挂在 PCIe 总线上),但 QCOM 还有很多芯片是集成的——WiFi 子系统和 AP(Application Processor)在同一个 SoC 内部,通过内部总线(SNOC)而非 PCIe 通信。这就是 ICNSS2 平台驱动管理的设备,如 WCN6750、WCN7750、WCN6450。
3.1 icnss_probe() — 集成 WiFi 的初始化有何不同?
// platform/icnss2/main.cstaticinticnss_probe(struct platform_device *pdev){struct icnss_priv *priv;const struct of_device_id *match;// 1. 通过设备树匹配设备match = of_match_device(icnss_dt_match, &pdev->dev);// 2. 分配 icnss_privpriv = devm_kzalloc(&pdev->dev, sizeof(*priv), GFP_KERNEL);// 3. 初始化 regulators、clocks、GPIO 列表INIT_LIST_HEAD(&priv->vreg_list);INIT_LIST_HEAD(&priv->clk_list);// 4. 预分配内存池(集成 WiFi 需要从系统内存中 carve out 一块给固件)icnss_initialize_mem_pool(priv->device_id);// 5. 解析设备树资源:regulators、clocks、interrupts、memory regionsicnss_resource_parse(priv);// 6. 解析 MSA(Memory System Architecture)配置icnss_msa_dt_parse(priv);// 7. 解析 SMMU 配置icnss_smmu_dt_parse(priv);// 8. 注册 bus scaling(动态调整总线带宽)icnss_register_bus_scale(priv);// 9. 创建 event workqueuepriv->event_wq = alloc_workqueue("icnss_driver_event", WQ_UNBOUND, 1);// 10. 【关键】注册 QMI firmware service// 集成 WiFi 通过 QMI 协议与 FW 通信(不用 MHI)icnss_register_fw_service(priv);// 11. 设备特定初始化(使用 if 条件链,非 switch)if (priv->device_id == WCN6750_DEVICE_ID ||priv->device_id == WCN7750_DEVICE_ID ||priv->device_id == WCN6450_DEVICE_ID) {// SoC wake workqueue、genl 初始化、runtime PM、AOP 接口// 设置 ICNSS_COLD_BOOT_CAL、bdf_download_support = true}if (priv->device_id == WCN7750_DEVICE_ID) {// WPSS 支持(Wireless Processor SubSystem)// DMS init、WPSS load work init}return 0;// 级联回滚out_unregister_fw_service:icnss_unregister_fw_service(priv);// ...省略...}
主要功能:
•ICNSS2 和 cnss2 的核心区别在于总线类型:cnss2 走 PCIe,ICNSS2 走 SNOC(System NOC,SoC 内部总线)。这意味着不需要 PCIe 枚举——芯片在 SoC 内部,平台设备在设备树中静态定义。•icnss_initialize_mem_pool() 是 ICNSS2 独有的步骤。集成 WiFi 没有独立的 DDR,固件运行在系统内存中 carve out 出来的一块区域(通常在 dts 中通过 reserved-memory 节点定义)。这块内存的物理地址和大小在 probe 阶段确定。•icnss_register_fw_service() 注册 QMI 固件服务——集成 WiFi 通过 QMI(Qualcomm Messaging Interface)与 FW 通信。QMI 和 MHI 是不同层次的协议:QMI 是消息层协议,可以在多种传输层上运行(共享内存、PCIe、USB);MHI 是传输层协议,专门为 PCIe 设计。•ICNSS2 支持 COLD_BOOT_CAL 模式——芯片冷启动时需要校准(因为集成 WiFi 的 RF 参数受 SoC 温度影响大),校准数据在 probe 时通过 QMI 发送给固件。
3.2 cnss2 vs ICNSS2 对比
| 总线 | ||
| 设备发现 | ||
| Host-FW 传输 | ||
| 内存 | ||
| 典型芯片 | ||
| 校准 | ||
| IOMMU |
3.2.1 一个容易被忽略的差异:固件加载路径
cnss2 和 ICNSS2 在固件文件名确定方式上有一个设计差异值得注意。
cnss2(PCIe 芯片)的固件文件名在代码中硬编码,根据 pci_dev->device 的 switch-case 分支选择。例如 QCA6490 使用 qwlan6490.bin,KIWI 使用 wlanKiwi.bin。文件名字符串散落在 pci.c 中各处,没有统一的注册表。
ICNSS2(集成芯片)的固件文件名来自设备树的 firmware-name 属性。OEM 在 dts 中指定:
&wifi {firmware-name = "wcn6750/WCNSS_qcom_wlan_nv.bin";};
这个差异影响了固件升级的灵活性。ICNSS2 方式允许 OEM 在不修改内核代码的情况下通过修改 dts 切换固件版本。cnss2 方式需要修改 pci.c 并重新编译内核模块。背后是两种不同的定制化哲学:ICNSS2 面向灵活的 OEM 定制,cnss2 面向统一的 QCOM 参考设计。
3.2.2 内存管理差异:独立 DDR vs Carve-out
另一个根本差异是内存模型。PCIe 芯片自带 DDR,Host 通过 PCIe BAR 窗口和 DMA 访问芯片内存。IOMMU/SMMU 的作用是让芯片能够通过虚拟地址访问 Host 侧内存(用于数据传输——芯片从 Host 内存中的 Tx ring 读取数据包,向 Host 内存中的 Rx ring 写入数据包)。
集成芯片没有独立 DDR,必须从系统内存中 carve out 一块。ICNSS2 通过设备树 reserved-memory 节点定义这块内存:
reserved-memory {wlan_msa_mem: wlan_msa_region {compatible = "removed-dma-pool";no-map;reg = <0x0 0x8e400000 0x0 0x400000>; // 4MB carve-out};};
这块内存对 Linux 内核是「不可见」的(no-map 属性),内核不会将其用于常规分配。芯片通过 SMMU 映射访问这块内存。如果 carve-out 不够大(固件升级后变大),芯片固件会加载失败且报错信息非常隐晦(通常表现为 WMI Ready 超时或 QMI 响应解析错误)。
四、MTK 路径:conninfra + wlan-core-gen4m 的加载哲学
MTK 的 conninfra 就像公寓楼的物业管理——WiFi、蓝牙、GPS、FM 四家租户共享电源、总线和中断资源,由物业统一协调开关机。谁想单独拉闸都不行,必须通过物业审批。
MTK 的驱动架构和 QCOM 有根本性的不同。最大的区别在于:MTK 有一个独立的 conninfra(Connectivity Infrastructure)层,管理 WiFi / BT / FM / GPS 共享的硬件资源(EMI 内存、电源域、时钟),WiFi 只是其中一个「子驱动」。这决定了 MTK 的加载流程不是线性的,而是两条线并行推进。
4.1 conninfra:为什么需要一层「共享管家」?
MTK 的很多芯片(如 MT6639)是 combo 芯片——一颗硅片上集成了 WiFi、BT、FM、GPS 四个子系统。它们共享同一套电源管理、同一个 EMI(External Memory Interface)内存池、同一组时钟树。
如果每个子系统各自管理自己的电源,会出现经典的竞争条件:「WiFi 想关电但 BT 还在用」。更糟糕的是,combo 芯片的电源域是分层的——有些域给 WiFi 和 BT 共享(如 RF 域),有些是独享的(如 MCU 域)。如果 WiFi 关了共享域而 BT 还在运行,BT 会挂掉。
conninfra 的角色就是中央仲裁者,负责:
1.统一管理共享资源(EMI 内存分配、电源域开关、时钟门控)2.协调多子系统的并发操作(上电/下电/复位不能冲突)3.提供消息线程模型来序列化所有操作
// kernel_modules-connectivity-conninfra/conn_drv/connv2/src/connv2_drv.cintconnv2_drv_init(void){int ret;// 1. 探测 conninfra 平台设备(解析设备树)ret = platform_driver_probe(&mtk_conninfra_dev_drv,mtk_conninfra_probe);// 2. 轮询等待硬件初始化完成// conninfra probe 可能是异步的(设备树节点依赖 clock 初始化完成)// 这里用轮询等待而不是同步阻塞,避免死锁// g_connv2_hw_init_done 是 atomic_t 类型while (!atomic_read(&g_connv2_hw_init_done)) {osal_sleep_ms(50);}// 3. 初始化 conninfra 核心// support_drv 是一个位掩码,表示哪些子驱动(WiFi/BT/FM/GPS)被当前硬件支持conninfra_core_init(consys_hw_get_support_drv());// 4. 向 adaptor 层注册// adaptor 层是 conninfra 对上层子系统暴露的统一接口conn_adaptor_register_drv_gen(CONN_ADAPTOR_DRV_GEN_CONNAC_2, &g_connv2_drv_gen);return 0;}
主要功能:
•mtk_conninfra_probe() 解析设备树。这会获取 EMI 内存基地址(物理地址)、EMI 大小、电源 GPIO 号、时钟句柄。这些信息被存入全局结构体,供所有子驱动查询。•消息线程是 conninfra 的核心设计。conninfra_core_init() 创建两条消息线程:conninfra_cored(主操作线程,处理上电/下电/复位/校准等核心操作)和 conninfra_cb(回调线程,处理操作完成的回调通知)。后续所有 conninfra API 调用(如 conninfra_pwr_on())都不是同步执行的——它们把请求封装成消息,发送到 conninfra_cored 线程,然后等待完成信号。•消息线程模型的好处是天然避免了并发冲突——所有核心操作都在同一条线程中序列化执行。坏处是延迟不可预测(消息队列可能有积压)。
4.2 initWlan() — WLAN 模块的 insmod 入口
WLAN 模块通过 weak symbol 机制被 conninfra 调用。总的入口是 initWlan():
// kernel_modules-connectivity-wlan-core-gen4m/os/linux/gl_init.cstaticintinitWlan(void){// 1. 检查启动模式(KPOC = 关机充电模式,跳过 WiFi 初始化)// 仅在 CFG_MTK_ANDROID_WMT 模式下生效#if CFG_MTK_ANDROID_WMTif (wlanGetBootMode() == KERNEL_POWER_OFF_CHARGING_BOOT)return -1;#endif// 2. 注册 reset-KO 模块(如果支持芯片复位)resetko_register_module(RESET_MODULE_TYPE_WIFI, "wifi", ...);// 3. 初始化调试基础设施(log level、debug filter)wlanDebugInit();// 4. 预分配 IO 缓冲区(避免运行时动态分配导致的延迟)kalInitIOBuffer();// 5. 注册 netdev notifier(监听网络设备状态变更)wlanRegisterNetdevNotifier();// 6. 初始化 procfs / sysfs 节点procInitFs();sysInitFs();// 7. 创建无线设备(分配 GLUE_INFO、wireless_dev)wlanCreateWirelessDevice();// 8. P2P 无线设备创建glP2pCreateWirelessDevice();// 9. 【关键】向总线层注册 probe/remove 回调glRegisterBus(wlanProbe, wlanRemove);// 10. 【关键】如果使用非 WMT 模式(编译期宏 CFG_MTK_ANDROID_WMT == 0),// 立即给总线上电,触发 PCIe 设备枚举,进而触发 wlanProbe#if (!CFG_MTK_ANDROID_WMT)glBusFuncOn();#endif// 11. 初始化芯片复位基础设施glResetInit();// 12. 注册各种 notifier(framebuffer、battery、IDC 等)kalFbNotifierReg(prGlueInfo);kalBatNotifierReg(prGlueInfo);// ...省略...return 0;}
主要功能:
•kalInitIOBuffer() 预分配 IO 缓冲区。这是 MTK 驱动的性能优化——WiFi 数据包处理延迟对用户体验影响巨大,预分配避免了运行时 kmalloc 的延迟抖动。•glRegisterBus(wlanProbe, wlanRemove) 是关键调用。对于 PCIe 设备,它设置 mtk_pci_driver.probe = mtk_pci_probe,然后注册 PCI 驱动。但和 cnss2 不同的是,MTK 的 PCIe 驱动注册和 PCIe 设备枚举可以发生在 wlan-core-gen4m 模块加载时——不需要等一个独立的平台驱动。•glBusFuncOn() 是可选的立即上电路径,通过编译期宏 CFG_MTK_ANDROID_WMT 控制(不是运行时函数 is_wmt_mode())。当 CFG_MTK_ANDROID_WMT == 0 时(即不使用 Wireless Modem Topology 的独立 AP 芯片),模块加载后立即给 PCIe 总线上电,触发设备枚举。在 WMT 模式下,WiFi 的上电由 modem 固件控制,Host 只需等待。
4.3 mtk_pci_probe() → wlanProbe() — 从 PCIe 枚举到驱动核心
// kernel_modules-connectivity-wlan-core-gen4m/os/linux/hif/pcie/pcie.cstaticintmtk_pci_probe(struct pci_dev *pdev,const struct pci_device_id *id){int ret, i;// 1. 使能 PCI 设备ret = pcim_enable_device(pdev);// 2. 映射 PCI BAR 空间(循环尝试 BAR0-BAR5,找到第一个可用的)for (i = 0; i <= PCI_STD_RESOURCE_END; i++) {ret = pcim_iomap_regions(pdev, BIT(i), pci_name(pdev));if (ret == 0)break;}// 3. 使能 bus mastering(芯片才能发起 DMA)pci_set_master(pdev);// 4. 分配 MSI 中断向量// u4MaxMsiNum 通常是 4 或 8ret = pci_alloc_irq_vectors(pdev, 1, u4MaxMsiNum,PCI_IRQ_MSI);// 5. 保存 CSR 基地址(从成功的 BAR 映射得到,i 是上面循环找到的 BAR 号)prChipInfo->CSRBaseAddress = pcim_iomap_table(pdev) ?pcim_iomap_table(pdev)[i] : NULL;// 6. 配置 DMA mask(从芯片信息中读取位宽)dma_set_mask(&pdev->dev, DMA_BIT_MASK(prChipInfo->bus_info->u4DmaMask));// 7. 【核心】调用 wlanProberet = pfWlanProbe((void *)pdev, (void *)id->driver_data);// 8. 配置 ASPM(Active State Power Management)// L1/L1.1/L1.2 模式在 probe 成功后才使能// (受 CFG_CONTROL_ASPM_BY_FW + CFG_SUPPORT_PCIE_ASPM 条件编译保护)glBusConfigASPM(pdev, DISABLE_ASPM_L1);glBusConfigASPML1SS(pdev, PCI_L1PM_CTR1_ASPM_L12_EN | PCI_L1PM_CTR1_ASPM_L11_EN);glBusConfigASPM(pdev, ENABLE_ASPM_L1);// 9. 标记驱动已 probeg_fgDriverProbed = TRUE;return 0;// 错误处理out_irq_free:pci_free_irq_vectors(pdev);// ...省略...}
主要功能:
•MTK 的 mtk_pci_probe() 比 QCOM 的 cnss_pci_probe() 简单得多——没有 SMMU 初始化(MTK 不使用 QCOM DART,而是用标准的 ARM SMMU)、没有 MHI 注册、没有复杂的设备特定 switch-case 分支。这是因为 MTK 把硬件复杂性隐藏在了 conninfra 层和芯片特定的函数指针表中。•pfWlanProbe 是一个全局函数指针,在 glRegisterBus() 中被设置为 wlanProbe。使用函数指针的目的是支持多总线——SDIO 路径也通过同一个 pfWlanProbe 调用 wlanProbe,只是前面的总线初始化(mtk_sdio_probe)不同。
wlanProbe() 是整个 MTK WiFi 驱动最核心的函数,长度约 600 行。它使用 do-while(FALSE) + break 模式实现错误回滚——任何步骤失败直接 break 到底部的 switch 语句:

关键代码(精简为核心步骤):
// os/linux/gl_init.c// 精简说明:省略了部分错误检查和参数传递细节static int32_t wlanProbe(void *pvData, void *pvDriverData){enum ENUM_PROBE_FAIL_REASON eFailReason = FAIL_REASON_NUM;#if CFG_CHIP_RESET_SUPPORTif (fgSimplifyResetFlow) return wlanOnAtReset(); // 复位路径#endifdo {if (!glBusInit(pvData)) { eFailReason = BUS_INIT_FAIL; break; }if (!wlanNetCreate(pvData, pvDriverData)) { eFailReason = NET_CREATE_FAIL; break; }if (prChipInfo->fw_dl_ops->mcu_init(prAdapter)){ eFailReason = ROM_DL_FAIL; break; }glTxRxInit(prGlueInfo);if (!glBusSetIrq(prGlueInfo, pvData, ...)) { eFailReason = BUS_SET_IRQ_FAIL; break; }wlanOnPreAdapterStart(prGlueInfo, prAdapter, &prRegInfo, prChipInfo);// 【核心】固件下载 + FW Ready 轮询 + NIC 能力查询if (wlanAdapterStart(prAdapter, prRegInfo, FALSE) != WLAN_STATUS_SUCCESS)i4Status = -EIO;wlanOnPostAdapterStart(prAdapter, prGlueInfo); // 无论成功与否都执行(trace-only stub)if (i4Status < 0) { eFailReason = ADAPTER_START_FAIL; break; }if (wlanOnPreNetRegister(prGlueInfo, prAdapter, prChipInfo, prWifiVar, FALSE)){ eFailReason = NET_REGISTER_FAIL; break; }i4DevIdx = wlanNetRegister(prWdev);if (i4DevIdx < 0) { eFailReason = NET_REGISTER_FAIL; break; }wlanOnPostNetRegister(); // early suspend/inet notifierprocCreateFsEntry(); sysCreateFsEntry();wlanOnWhenProbeSuccess(prGlueInfo, prAdapter, FALSE);return 0; // 成功} while (FALSE);// 级联错误回滚:switch (eFailReason) 按失败类型执行不同清理return -1;}
主要功能:
•mcu_init() 是一个芯片特定的函数指针。以 MT6639 为例(mt6639_mcu_init),它会:配置 CB-infra PCIe 重映射地址(让 Host 能通过 PCIe 访问芯片内部寄存器)、读取 EFUSE 内存修复检查模式(验证硬件完整性)、复位 BT 和 WF 子系统、轮询 WF_TOP_CFG_ON_ROMCODE_INDEX_ADDR 寄存器直到返回 0x1D1E(MCU_IDLE 状态码,表示 MCU 处于空闲状态,可以接受固件下载)。•wlanNetCreate() 分配 ADAPTER 结构体——MTK 的核心数据结构,相当于 QCOM 的 hdd_context + wlan_objmgr_psoc + wlan_objmgr_pdev 的总和。它还分配 net_device(Linux 网络栈的标准接口)。•MTK 没有 QCOM 那样的分层对象模型(psoc/pdev/vdev/peer),而是用扁平的 ADAPTER 承载所有状态。struct ADAPTER 包含数百个字段:chip_info(芯片信息)、fw_dl_ops(固件下载操作表)、rMacAddr(MAC 地址)、rWifiVar(WiFi 配置变量)、rConnSettings(连接设置)、rWlanState(状态机状态)等等。•错误处理使用 do-while(FALSE) 的 break 模式——这是一个 C 语言技巧:do { ... } while (FALSE) 只执行一次,但内部的 break 可以从任意位置跳出整个块,直接进入下方的 switch (eFailReason) 错误回滚逻辑。每种失败类型对应不同的清理步骤,避免了 QCOM 那种长链 goto。

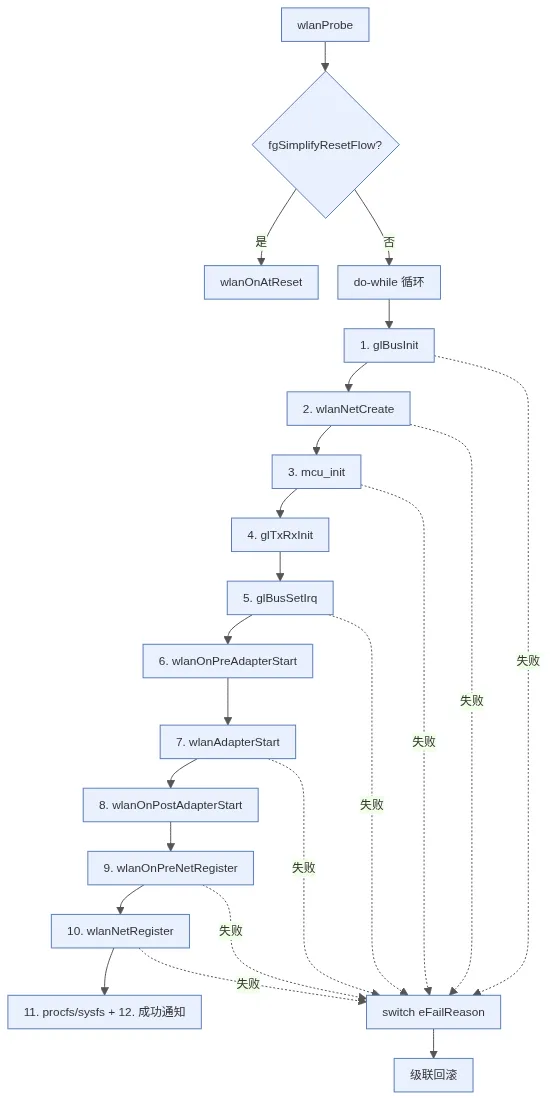

wlanProbe 12 步流程
fgSimplifyResetFlow,走 wlanOnAtReset() 轻量路径,直接 return(do-while 之前) | ||
glBusInit | ||
wlanNetCreate | wireless_dev、GLUE_INFO、ADAPTER、net_device | |
mcu_init | 0x1D1E) | |
glTxRxInit | ||
glBusSetIrq | ||
wlanOnPreAdapterStart | ||
wlanAdapterStart | 核心 | |
wlanOnPostAdapterStart | ||
wlanOnPreNetRegister | main_thread / hif_thread / rx_thread),5 参数 + 返回值检查 | |
wlanNetRegister | net_device | |
wlanOnPostNetRegister | ||
wlanOnWhenProbeSuccess()send_reset_event(RFSM_EVENT_PROBE_SUCCESS) |
失败时按 eFailReason(BUS_INIT_FAIL → NET_CREATE_FAIL → ROM_DL_FAIL → ADAPTER_START_FAIL → NET_REGISTER_FAIL)级联回滚,每种失败类型对应不同的清理步骤。注:省略了 PROC_INIT_FAIL、FAIL_MET_INIT_PROCFS、FAIL_BY_RESET 等低频失败场景。
4.4 wlanAdapterStart() — 固件下载和 FW Ready 位等待
这是 MTK 加载流程中信息量最大的函数。从「芯片已初始化」到「固件已就绪」的关键跳跃:

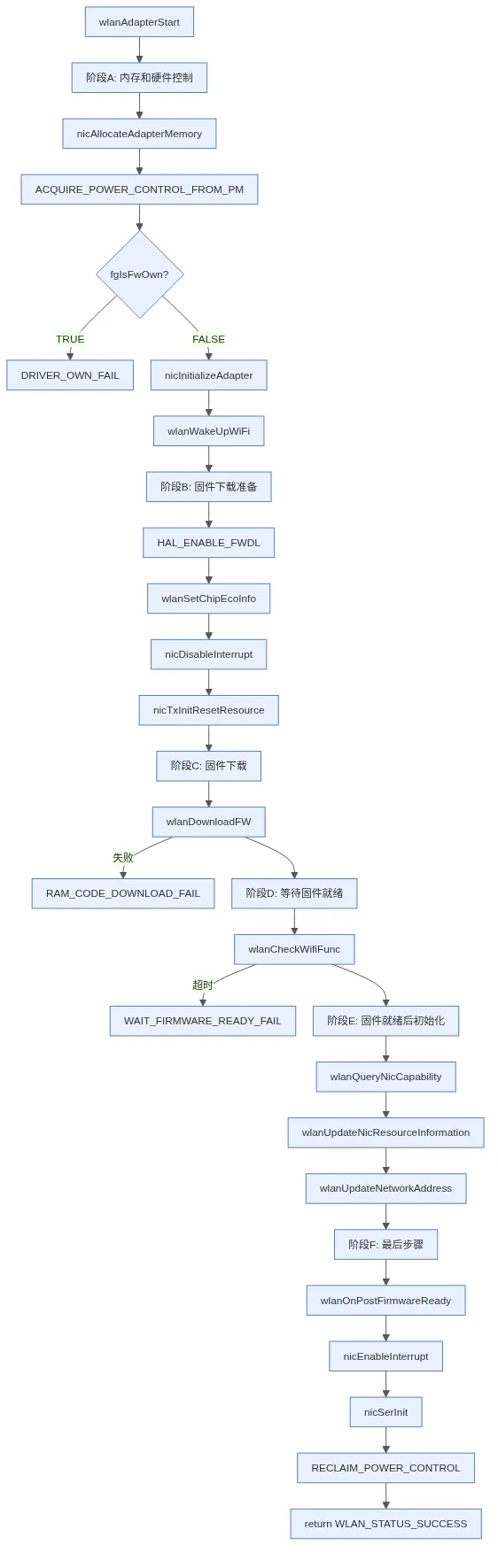

wlanAdapterStart() 的完整流程分为六个阶段:

关键代码(精简为核心步骤,完整版见源码):
// common/wlan_lib.c// 精简说明:省略了部分参数检查和非核心初始化,完整版约 200 行uint32_t wlanAdapterStart(struct ADAPTER *prAdapter,struct REG_INFO *prRegInfo,const u_int8_t bAtResetFlow){// ===== 阶段 A:内存和硬件控制 =====if (!bAtResetFlow) {if (nicAllocateAdapterMemory(prAdapter))return ALLOC_ADAPTER_MEM_FAIL;}// 获取驱动对硬件的控制权(防止 conninfra 自动休眠)prAdapter->fgIsWiFiOnDrvOwn = TRUE;ACQUIRE_POWER_CONTROL_FROM_PM(prAdapter); // void 宏,失败通过 fgIsFwOwn 检查prAdapter->fgIsWiFiOnDrvOwn = FALSE;if (prAdapter->fgIsFwOwn == TRUE)return DRIVER_OWN_FAIL;if (!bAtResetFlow && nicInitializeAdapter(prAdapter))return INIT_ADAPTER_FAIL;wlanWakeUpWiFi(prAdapter);halHifSwInfoInit(prAdapter);// ===== 阶段 B-D:固件下载 =====HAL_ENABLE_FWDL(prAdapter, TRUE); // 使能 HIF cut-through 模式wlanSetChipEcoInfo(prAdapter);nicDisableInterrupt(prAdapter); // 下载期间用轮询nicTxInitResetResource(prAdapter);if (wlanDownloadFW(prAdapter)) { // N9 → CR4 → DSP 顺序下载nicEnableInterrupt(prAdapter);return RAM_CODE_DOWNLOAD_FAIL;}// ===== 阶段 D:等待固件就绪 =====if (wlanCheckWifiFunc(prAdapter, TRUE)) { // 轮询 Ready 位nicEnableInterrupt(prAdapter);return WAIT_FIRMWARE_READY_FAIL;}// ===== 阶段 E-F:固件就绪后初始化 =====prAdapter->fgIsFwDownloaded = TRUE;wlanQueryNicCapability(prAdapter); // 查询芯片能力wlanQueryNicCapabilityV2(prAdapter);wlanUpdateNicResourceInformation(prAdapter);wlanUpdateNetworkAddress(prAdapter); // 设置 MAC 地址nicApplyNetworkAddress(prAdapter);if (bAtResetFlow)wlanLoadManufactureData(prAdapter, prRegInfo);elsewlanOnPostFirmwareReady(prAdapter, prRegInfo);nicEnableInterrupt(prAdapter); // 恢复中断模式nicSerInit(prAdapter, bAtResetFlow); // SER 模块初始化thrmInit(prAdapter); // thermal 保护RECLAIM_POWER_CONTROL_TO_PM(prAdapter); // 释放控制权给 conninfrareturn WLAN_STATUS_SUCCESS;}
主要功能:
•ACQUIRE_POWER_CONTROL_FROM_PM() 和 RECLAIM_POWER_CONTROL_TO_PM() 是一对电源管理原语。ACQUIRE_POWER_CONTROL_FROM_PM 是 void 宏——在 CFG_ENABLE_FULL_PM=0 时为空操作,否则调用 wlanAcquirePowerControl()。调用后通过 prAdapter->fgIsFwOwn 检查是否成功获取控制权(TRUE 表示失败)。获取控制权意味着「现在 WiFi 驱动说了算,不要自动休眠」。这在固件下载期间至关重要——如果下载过程中 conninfra 因为省电策略自动关闭了 WiFi 的电源域,固件下载会失败,且失败原因极难排查(因为通常表现为随机超时)。•wlanDownloadFW() 是一个芯片特定的下载引擎,通过函数指针表 FWDL_OPS_T 分发到具体实现。详见下一小节。•wlanCheckWifiFunc() 是整个加载流程中最「原始」的步骤:它直接轮询芯片寄存器。详见 4.4.2 节。•wlanQueryNicCapability() 是 Host 和 Firmware 之间的「第二次握手」——在固件启动后,Host 通过 HIF 发送查询命令,获取固件报告的芯片能力(支持的模式、特性等),然后据此更新本地状态。
4.4.1 wlanDownloadFW() 内部:N9 和 CR4 分别是什么?
在 MTK 的 WiFi SoC 中,通常有两颗(或更多)处理器:
•N9(主 MCU):运行 WiFi 协议栈的主要逻辑——MAC 层状态机(扫描、关联、认证、密钥管理)、数据传输调度(EDCA、Block Ack)、省电策略(PS-Poll、UAPSD、WMM-PS)。•CR4(协处理器):处理 WiFi 物理层相关工作——信道切换(根据 regulatory 要求跳频)、AGC(自动增益控制,调节接收灵敏度)、射频校准(温度补偿、IQ 不平衡校正)。
两者的固件是独立的二进制文件。下载有严格的顺序要求:
// chips/common/fw_dl.cuint32_t wlanDownloadFW(struct ADAPTER *prAdapter){struct FWDL_OPS_T *prFwDlOps = prAdapter->chip_info->fw_dl_ops;// 1. 使能固件下载模式HAL_ENABLE_FWDL(prAdapter, TRUE);// 2. 下载 ROM 补丁(Patch)// ROM code 可能在出厂后有 bug 被发现,ROM patch 用于// 在引导阶段修复这些 bug(等效于 ROM code 的热修复)if (prFwDlOps->downloadPatch) {ret = prFwDlOps->downloadPatch(prAdapter);if (ret) goto error;}// 3. 下载 ZB 补丁(Zero-Backoff,WiFi Direct 相关)if (prFwDlOps->downloadZbPatch) {ret = prFwDlOps->downloadZbPatch(prAdapter);}// 4. 下载 BT 补丁(如果芯片支持蓝牙共存)if (prFwDlOps->downloadBtPatch) {ret = prFwDlOps->downloadBtPatch(prAdapter);}// 5. 同步时间到固件(第二个参数 TRUE 表示初始化命令)kalSyncTimeToFW(prAdapter, TRUE);// 6. 查询 PMIC 信息prChipInfo->queryPmicInfo(prAdapter);// 7. PHY 动作(射频校准前准备)if (prFwDlOps->phyAction) {ret = prFwDlOps->phyAction(prAdapter);}// 8. 下载 N9 主固件(WiFi MCU firmware)ret = prFwDlOps->downloadFirmware(prAdapter, IMG_DL_IDX_N9_FW);if (ret) goto error;// 9. 下载 CR4 协处理器固件(如果芯片支持 CR4 或 WACPU)if (prChipInfo->is_support_cr4 || prChipInfo->is_support_wacpu) {if (prFwDlOps->downloadFirmware) {ret = prFwDlOps->downloadFirmware(prAdapter, IMG_DL_IDX_CR4_FW);if (ret) goto error;}}// 10. 下载 DSP 固件(如果是 WiFi 音频相关的芯片)if (prFwDlOps->downloadDspFw) {ret = prFwDlOps->downloadDspFw(prAdapter);}// 11. 关闭固件下载模式HAL_ENABLE_FWDL(prAdapter, FALSE);return WLAN_STATUS_SUCCESS;error:HAL_ENABLE_FWDL(prAdapter, FALSE);return WLAN_STATUS_FAILURE;}
主要功能:
•ROM patch 是必不可少的步骤。芯片 ROM 在 tape-out 时就定型了,但 bug 可能在芯片出厂后才被发现。ROM patch 在引导阶段重定向 ROM code 的特定函数到 RAM 中的修正版本,形式上类似于 C 语言的 LD_PRELOAD。•固件文件通过标准 Linux request_firmware() API 获取。文件名由芯片型号 + ECO 版本决定(例如 mt6639_patch_e1_hdr.bin 和 mt6639_n9_e1.bin)。这些文件位于 /vendor/firmware/ 目录下。•N9 固件必须先于 CR4 固件下载,因为 N9 是主控制器——N9 负责启动 CR4 并给它分配任务。如果顺序反了,CR4 的固件会因为 N9 还没初始化 MMU 而无法正确执行。
4.4.2 FW Ready 位轮询:为什么是「轮询」而不是「中断」?
这是新手最容易困惑的设计选择。答案是:此时固件没跑起来,中断向量表还没建立,发不出中断。打个比方:固件还没醒过来,你怎么按门铃都没用,只能趴在窗口看灯亮没亮——这就是轮询的设计逻辑。
// common/wlan_lib.cuint32_t wlanCheckWifiFunc(struct ADAPTER *prAdapter,u_int8_t fgRdyChk){uint32_t u4LoopCount = 0;OS_TIME_T rStartTime;uint32_t u4ReadyFlag = 0;// 记录开始时间rStartTime = kalGetTimeTick(); // 宏,展开为 jiffies_to_msecs(jiffies),无参数while (TRUE) {// 通过芯片特定的宏读取硬件 Ready 寄存器// 例如:读取 WF_TOP_CFG_ON 寄存器中对应的 Ready 位HAL_WIFI_FUNC_READY_CHECK(prAdapter,prAdapter->chip_info->sw_ready_bits,&u4ReadyFlag);// Ready 位集合检查通过if (u4ReadyFlag) {DBGLOG(INIT, INFO,"Ready bit asserted, loop=%u\n", u4LoopCount);return WLAN_STATUS_SUCCESS;}// 检查中断状态变化中的卡移除/总线访问错误if (kalIsCardRemoved(prAdapter->prGlueInfo) == TRUE ||fgIsBusAccessFailed == TRUE) {return WLAN_STATUS_FAILURE;}// 超时检查if (CHECK_FOR_TIMEOUT(rStartTime,CFG_RESPONSE_POLLING_TIMEOUT,CFG_RESPONSE_POLLING_DELAY)) {// 读取当前状态,帮助 debugHAL_WIFI_FUNC_GET_STATUS(prAdapter);DBGLOG(INIT, ERROR, "Ready bit timeout\n");// 触发复位GL_DEFAULT_RESET_TRIGGER(prAdapter, RST_CHECK_READY_BIT_TIMEOUT);return WLAN_STATUS_FAILURE;}// 如果循环次数超过 5 次,发送 AEE 警告// AEE = Android Exception Engine,MTK 的错误报告系统if (u4LoopCount > 5) {kalSendAeeWarning("WFSYS","wlanCheckWifiFunc fail\n");}u4LoopCount++;kalMsleep(CFG_RESPONSE_POLLING_DELAY); // 通常是 10ms}}
主要功能:
•Ready 位在芯片寄存器中定义。以 MT66xx 系列为例,定义在 include/nic/mt66xx_reg.h 中:
•WIFI_FUNC_INIT_DONE = BIT(0) — 基础初始化完成•WIFI_FUNC_N9_DONE = BIT(1) — N9 MCU 固件启动完成•WIFI_FUNC_CR4_READY = BIT(2) — CR4 协处理器就绪•不同芯片需要的 sw_ready_bits mask 不同:单 MCU 芯片只需 BITS(0, 1),双 MCU 芯片需要 BITS(0, 2)。
CHECK_FOR_TIMEOUT(u4CurTime, u4StartTime, CFG_RESPONSE_POLLING_TIMEOUT * CFG_RESPONSE_POLLING_DELAY),阈值是两个参数的乘积。典型配置下总超时约 5000ms,delay 10ms,即最多轮询约 500 次。如果超时,触发 GL_DEFAULT_RESET_TRIGGER(prAdapter, RST_CHECK_READY_BIT_TIMEOUT) 复位。•AEE 警告机制在循环超过 5 次后启动。这是 MTK 的早期预警系统——如果正常启动应该是几十次循环(几百毫秒),超过 5 次说明可能有问题(固件加载慢但最终可能会成功),但还没到超时阈值。4.5 SDIO 路径:另一种总线类型
以上描述的是 PCIe 路径。MTK 还广泛支持 SDIO 总线(主要用于低功耗 IoT 芯片)。SDIO 的 glBusInit() 和 PCIe 有很大不同:
// os/linux/hif/sdio/sdio.cuint32_t glBusInit(void *pvData){struct sdio_func *func = (struct sdio_func *)pvData;// 1. Claim SDIO host(获取 SDIO 控制器的独占使用权)sdio_claim_host(func);// 2. 设置块大小为 512 字节sdio_set_block_size(func, 512);// 4. 配置 I/O 超时(防止芯片不响应导致 Host 挂起)// SDIO 是同步总线,如果芯片不响应,Host 会永远等待// 超时保护是必需的// 5. 释放 SDIO hostsdio_release_host(func);return TRUE;}
SDIO 和 PCIe 在 WiFi 驱动中的区别主要在性能:PCIe 提供更高的带宽(Gen3 x1 约 1GB/s)和更低的延迟,适合高吞吐量场景(如 WiFi 6/6E)。SDIO 功耗更低、管脚更少,适合 IoT 和低功耗设备。
SDIO 与 PCIe 的共性:SDIO 路径在
glBusInit()之后的固件下载(wlanDownloadFW)和 FW Ready 位轮询(wlanCheckWifiFunc)流程与 PCIe 路径完全一致——差异仅在于总线初始化层(SDIO 的块大小设置和 I/O 超时 vs PCIe 的 BAR 映射和 MSI 配置)。
五、QCOM vs MTK:两种架构哲学的全面对比
走完两条路径(以及 QCOM 的 ICNSS2 变体、MTK 的 SDIO 变体),我们可以做一个系统性的对比。
| 平台层架构 | ||
| 固件下载协议 | ||
| 对象模型 | ||
| 组件解耦 | g_umac_glb_obj)+ create/destroy/status 回调 | CFG_* 宏)+ 函数指针表(FWDL_OPS_T、CHIP_INFO_T) |
| Host-FW 通信 | ||
| 初始化握手 | ||
| 并发模型 | ||
| 蓝牙共存 | WMI_COEX_CONFIG_CMDID 配置) | |
| 固件来源 | request_firmware()QMI_WLFW_MAX_DATA_SIZE_V01) | request_firmware() |
| 错误处理 | QDF_BUG() 检查 | |
| 配置管理 | /sys/kernel/wlan/ sysfs 覆盖 | CFG_* 编译选项 |
5.1 核心差异解读
QCOM 的「分层工厂」vs MTK 的「一体化车间」
QCOM 的设计像一座分层工厂:每层有明确的职责边界(HDD → CDS → WMA → WMI → HIF),每层之间通过抽象接口通信。QCA6490 和 QCN7605 共享同一套 HDD 代码,只换底层的 WMI TLV 定义和 HIF 驱动。新增一颗芯片的工作量主要在 cnss2/icnss2 层——配置设备树、实现 power_on/power_off 序列、指定固件文件名。
MTK 的设计更像一个「一体化车间」:ADAPTER 结构体承载了几乎所有状态,芯片差异通过函数指针表和条件编译处理。新增一颗芯片需要:实现 FWDL_OPS_T 的函数指针(mcu_init、downloadPatch、downloadFirmware 等)、实现 CHIP_INFO_T 的查询函数(queryPmicInfo、checkAsicCap 等)、在编译时打开对应的 CFG_* 开关。
两种设计的差异反映了不同的商业策略:QCOM 需要用同一套驱动栈支持从低端 IoT 到高端 AP 的几十款芯片,分层设计让代码复用最大化。MTK 的芯片型号相对少,扁平设计牺牲了复用性,换来了更简单的调用链和更少的抽象层开销。
QMI 分段传输 vs HIF cut-through:可靠性和速度的 trade-off
QCOM 的 QMI 协议在固件下载时走分段传输:Host 发送 QMI_WLFW_BDF_DOWNLOAD_REQ_V01 消息,携带一段固件数据,等待 Firmware 的 QMI_WLFW_BDF_DOWNLOAD_RESP_V01 确认,然后发送下一段。如果某段传输失败(ACK 超时或 NACK),可以单独重传那一段。
MTK 的 HIF cut-through 模式是一次性把固件写入芯片内存,然后轮询 Ready 位。没有分段确认机制。如果写入过程中发生错误(例如 DMA 故障导致部分数据损坏),只能重新下载整个固件。
QCOM 的方式在固件较大(5MB+)或传输较慢(USB 2.0)的场景中有明显优势——重传一个 4KB 的 segment 比重传 5MB 的整个固件快得多。MTK 的方式在固件较小(1-2MB)且传输可靠(PCIe Gen2/Gen3,误码率极低)的场景中更快——省去了几百次 QMI 握手的时间。
并发模型:同步 vs 消息线程
QCOM 使用 QDF work queue + OSIF sync transition 的组合。osif_psoc_sync_trans_start_wait() 和 osif_psoc_sync_trans_stop() 保护关键状态转换(如 probe→running、running→SSR shutdown)不被并发执行。正常运行时,各子系统通过 work queue 异步执行。
MTK 使用消息线程模型。conninfra_cored 线程处理所有核心操作(上电、下电、复位),main_thread 处理 WLAN 与 conninfra 的交互,hif_thread 处理 HIF 收发,rx_thread 处理数据包接收。线程之间的通信通过消息队列。
两种模型在「正确性」上都能保证并发安全。区别在于调试难度:QCOM 的 work queue 模型在问题出现时调用栈很深(work → work handler → subsystem handler → WMI handler),但代码流是可追踪的。MTK 的消息线程模型调用栈浅(消息发送 → 线程接收消息 → 处理),但问题发生时需要同时查看多条线程的日志才能还原事件顺序。
5.2 常见错误场景与恢复路径
驱动加载过程中任何一个环节都可能失败。以下是开发者和系统工程师最常遇到的几种故障,以及如何从日志中快速定位。
场景一:PCIe 链路训练失败
症状:cnss_pci_probe() 从未被调用,或 wlanProbe() 从未执行。WiFi 开关点击后无任何 dmesg 输出。
日志关键字(QCOM cnss2):
cnss: Failed to enable PCIe RC%x, err = %dcnss: PCIe RC driver is not ready, defer probe
日志关键字(MTK):mtk_pci_probe() 中 pcim_enable_device() 返回非零。
恢复路径:链路训练在 cnss_pci_enumerate() 中最多重试 LINK_TRAINING_RETRY_MAX_TIMES 次(通常 3 次)。如果是 -EPROBE_DEFER,cnss2 将 probe 推迟到 RC 驱动就绪后自动重试。如果重试耗尽,需要检查硬件连接(PCIe 复位 GPIO 是否正确拉高、参考时钟是否稳定)或设备树配置(qcom,wlan-rc-num 是否与硬件匹配)。
场景二:固件文件缺失
症状:cnss_pci_probe() 成功,但 WMI_SERVICE_READY_EVENTID 从未到达。dmesg 中出现 request_firmware 相关错误。
日志关键字(QCOM cnss2):
cnss: Failed to get BDF fileDirect firmware load for <fw_name> failed with error -2
日志关键字(MTK wlan-core-gen4m):
RAM_CODE_DOWNLOAD_FAIL恢复路径:检查 /vendor/firmware/ 或 /lib/firmware/ 下是否存在对应的固件文件(QCOM: qwlan6490.bin、bdwlan.bin 等;MTK: mt6639_n9_e1.bin、mt6639_patch_e1_hdr.bin 等)。QCOM 的 BDF 文件名支持 fallback chain(bdwlan.e05 → bdwlan.bin → REGDB_FILE_NAME),即使 OEM 未提供定制 BDF,芯片也能用通用校准数据工作。如果固件文件存在但仍失败,检查文件权限(需要 root 可读)和 SELinux 上下文。
场景三:WMI Ready 超时或版本不匹配
症状:固件下载成功(BMI/QMI 阶段通过),但 WMI_READY_EVENTID 超时或携带错误状态。
日志关键字(QCOM):
target_if_err: Version mismatch with FWtarget_if_err: Failed to extract ready eventwlan_init_status != 0```text**日志关键字**(MTK):```textReady bit timeoutkalSendAeeWarning: wlanCheckWifiFunc failWAIT_FIRMWARE_READY_FAIL
恢复路径:Host 驱动版本与固件版本不兼容是这类问题的最常见根因。QCOM 的 wmi_check_and_update_fw_version() 比较 Host 驱动期望的 ABI 版本与固件报告的 ABI 版本,不匹配则返回错误。如果 INI 配置了 wmi_service_ext_msg = 1,Host 还会等待 WMI_SERVICE_READY_EXT_EVENTID——如果 EXT 事件在 service_ready_ext_timer 超时前未到达,Host 降级为非 EXT 模式(丧失 6GHz 等先进能力)。MTK 路径中 wlanCheckWifiFunc() 在 CFG_RESPONSE_POLLING_TIMEOUT * CFG_RESPONSE_POLLING_DELAY(典型约 5000ms)内轮询 Ready 位,超时后触发 GL_DEFAULT_RESET_TRIGGER(prAdapter, RST_CHECK_READY_BIT_TIMEOUT) 复位。
场景四:WLAN 功能未就绪
症状:驱动 probe 成功、固件下载成功、WMI Ready 通过,但 wiphy_register() 后上层仍然看不到 wlan0 接口。
日志关键字(QCOM):
cds_open() 返回错误hdd_configure_cds() 返回错误```text**日志关键字**(MTK):```textADAPTER_START_FAILNET_REGISTER_FAILBUS_SET_IRQ_FAIL
恢复路径:检查 driver_status 是否达到了 DRIVER_MODULES_ENABLED(QCOM)或 g_fgDriverProbed == TRUE(MTK)。如果卡在中间状态,通常是因为某个子系统的初始化失败导致级联回滚。QCOM 的 hdd_wlan_start_modules() 状态机会在错误时触发反向回滚(deconfigure_cds → ... → release_lock)。MTK 的 wlanProbe() 使用 do-while(FALSE) + switch(eFailReason) 模式,每种失败类型对应不同的清理路径(如 ADAPTER_START_FAIL 会释放 IRQ 和 adapter 内存)。
场景五:SSR 恢复中的二次失败
症状:芯片崩溃后 SSR 自动重启,但重启过程中再次失败。
日志关键字(QCOM):
cds_set_recovery_in_progress(true)SSR_MAX_FAIL_CNT exceededQDF_BUG()
恢复路径:QCOM 驱动在 probe 阶段通过 cds_set_recovery_in_progress(false) 清除恢复标志,通过 cds_set_driver_in_bad_state(false) 复位不良状态。hdd_soc_load_lock() 保证同一个 SoC 不会被并发 probe。如果连续 probe 失败次数超过 SSR_MAX_FAIL_CNT,驱动调用 QDF_BUG() 触发 kernel panic——这是一种极端保护机制:与其让系统在不可恢复的硬件错误中继续运行,不如让整个系统重启。
排查思维导图:驱动加载失败时,先确定卡在哪个阶段——是 PCIe 枚举阶段(硬件信号问题)、固件下载阶段(文件缺失或传输错误)、WMI 握手阶段(版本不匹配或固件内部错误),还是子系统初始化阶段(依赖顺序错误或内存不足)。每个阶段的日志关键字和恢复路径不同,定位错误阶段是排查的第一步。
六、出事了怎么办?SSR 崩溃恢复的三级体系
驱动加载完成、芯片就绪后,如果芯片中途崩溃了怎么办?回到餐厅比喻——SSR 就是备用发电机。主电源跳闸时,能不能在三秒内无缝切换?
WiFi 芯片固件可能因为各种原因崩溃:空指针访问(C 代码难免)、看门狗超时(死锁或死循环)、内存耗尽(peer 数量超过硬件限制)、RF 干扰导致的硬件状态机卡死。SSR(SubSystem Restart)就是为此设计的恢复机制。
6.1 QCOM 三级 SSR
QCOM 定义了三层恢复策略,从轻到重:
| Level 1:自恢复 | ||||
| Level 2:平台 SSR | hdd_wlan_shutdown()hdd_wlan_re_init():完整重启驱动、重新下载固件、重建 WMI 握手 | |||
| Level 3:Panic 关闭 | wlan_hdd_crash_shutdown()hif_crash_shutdown():最小化清理、不尝试恢复 |
Level 2 是 SSR 恢复的核心。它的关键技术挑战是「上层无感」—— wpa_supplicant 和 Java Framework 不应该知道芯片重启了。实现方式:
// qcacld-3.0/core/hdd/src/wlan_hdd_driver_ops.c// ===== 阶段一:关闭 =====static void __hdd_soc_recovery_shutdown(void){// 1. 通知所有子系统进入 recovery 状态// 注意:hdd_psoc_shutdown_notify() 在 hdd_soc_recovery_cleanup() 内部调用// (清理 scan queue、IPA pipe shutdown、shutdown notifier call/purge)hdd_soc_recovery_cleanup();// 2. 等待 debugfs 线程退出(避免访问被释放的内存)hdd_wait_for_debugfs_threads_completion();// 3. 屏蔽 HIF 中断——防止旧数据触发 ISRhif_mask_interrupt_call(hif_ctx);// 4. 禁用 ISR(中断服务例程)hif_disable_isr(hif_ctx);// 5. HDD 全量关闭(释放所有子系统资源)// 逆向执行 cds_open 的反操作:cds_disable → cds_close → hif_closehdd_wlan_shutdown();}// ===== 阶段二:重新初始化 =====// 由 cnss2 在硬件复位完成后回调// 重新走一遍类似 __hdd_soc_probe 的流程,但跳过部分步骤:// - 不重新分配内存(复用之前分配的结构体)// - 不重新注册 wiphy(cfg80211 不知道芯片重启了)// - 不重新创建 sysfs/procfs 节点// - 恢复 saved state:dual STA 配置、SAR 限制、scan IE 等
主要功能:
•关闭阶段必须保证:不再向芯片发送任何 WMI 命令(芯片已经崩溃,发送命令只会超时或产生 bus error),不再处理来自芯片的中断(芯片可能处于不确定状态,中断可能携带垃圾数据)。•osif_psoc_sync 机制保证恢复过程中不会有其他线程操作正在重置的对象。这是一个类似于 RCU(Read-Copy-Update)的机制:等待所有正在使用 psoc 的线程退出关键区,然后才执行 shutdown。•重新初始化阶段利用 reinit 标志跳过不必要的步骤。最关键的跳过是 wiphy_register()——cfg80211 层面上芯片没有变化(能力集、MAC 地址、接口类型都和之前一样),重复注册会导致内核状态混乱。
6.1.1 SSR 成功后状态恢复
恢复不仅仅是把驱动重新加载,还需要恢复之前的状态:
// qcacld-3.0/core/hdd/src/wlan_hdd_power.c// SSR 恢复后的状态重建hdd_restore_dual_sta_config(); // 恢复双 STA 策略hdd_restore_sar_config(); // 恢复 SAR(比吸收率)限制hdd_restore_dbam_config(); // 恢复 DBAM(动态带宽分配)hdd_send_default_scan_ies(); // 重新下发默认扫描 IEhdd_ssr_restart_sap(); // 如果之前有 SAP 接口,重启之hdd_handle_cached_commands(); // 处理恢复期间被缓存的命令
主要功能:
•SAR(Specific Absorption Rate)限制是根据设备靠近人体时的法规要求动态设置的。SSR 恢复时如果不恢复 SAR 限制,可能导致设备违反法规。•被缓存的命令是在恢复期间 Framework 下发的请求——它们不能立即处理(固件还没准备好),而是被放入缓存队列。恢复完成后,这些命令按入队顺序依次执行。
6.2 MTK 的 Whole Chip Reset
MTK 的复位机制和 QCOM 有不同的出发点:QCOM 是 Host 主动检测和触发,MTK 是芯片固件主动报告:
// chips/common/cmm_asic_connac3x.c// 精简说明:去除了与 SSR 无关的 SW_INT_FW_LOG(固件日志)和// SW_INT_SW_WFDMA(WFDMA 软件事件)分支,仅保留复位相关逻辑。// 调用链:内核 IRQ → pcie_sw_int_top_handler(上半部)// → pcie_sw_int_thread_handler(下半部,threaded IRQ)// → asicConnac3xSwIntHandler(处理 FW log、子系统复位、整芯片复位)u_int8_t asicConnac3xSwIntHandler(struct ADAPTER *prAdapter){uint32_t u4Status;// 1. 读取 SW 中断状态寄存器prChipInfo->get_sw_interrupt_status(prAdapter, &u4Status);// 2. 根据中断类型分支(FW_LOG/WFDMA 等无关分支省略)if (u4Status & SW_INT_SUBSYS_RESET) {// WFSYS 子系统复位// 仅重置 WiFi 子系统,BT 继续工作// conninfra 确保复位时序正确(先摘 WiFi 电源,等 BT 完成当前操作,再恢复)handle_wfsys_reset(prAdapter);}if (u4Status & SW_INT_WHOLE_RESET) {// 整芯片复位(WiFi + BT)// 只有在 WiFi 和 BT 同时出问题时才走这条路// 先 dump bus hang control registers(帮助 debug)dbg_ops->dumpBusHangCr(prAdapter);// 如果配置了强制完整 coredumpif (CFG_WIFI_FORCE_FULL_COREDUMP) {kalSetRstEvent(FALSE); // 保留 coredump 内存} else {kalSetRstEvent(TRUE);}handle_whole_chip_reset(prAdapter);// └── conninfra_trigger_whole_chip_rst(CONNDRV_TYPE_WIFI, reason)// └── conninfra_core_lock_rst() → 获取复位锁// └── conninfra_core_trg_chip_rst() → 执行硬件复位// └── 复位顺序:WiFi 电源摘除 → BT 电源摘除 → 等待 → 反向恢复}return TRUE;}
主要功能:
•SW_INT 是固件通过硬件寄存器向 Host 发送的中断信号。固件在检测到内部错误(如任务看门狗超时、内存分配失败、硬件状态机卡死)后,设置 SW_INT 状态寄存器,然后通过硬件中断通知 Host。•Whole Chip Reset 通过 conninfra 执行。conninfra 的复位管理器保证 WiFi 和 BT 的复位顺序正确:先摘 WiFi 的电源域,再摘 BT 的,等待足够长时间让电源稳定,然后反向恢复(先通电 BT,再通 WiFi)。这避免了两个子系统同时复位导致的总线竞争。•复位完成后,Host 通过 wlanOnAtReset() 重新初始化驱动——这是一个简化的 probe 流程,复用已有的 net_device 和 ADAPTER,只重新下载固件和建立中断。不重新向内核注册网络设备(内核不知道发生了什么)。
6.3 两种 SSR 策略的哲学差异
QCOM 的 SSR 是「Host 主导」:驱动检测异常 → 驱动执行恢复流程 → 平台驱动配合做硬件复位。MTK 的 SSR 是「芯片主导」:芯片固件检测异常 → 通过 SW_INT 通知 Host → Host 配合 conninfra 执行硬件复位。
两种设计有不同的适用场景:
•QCOM 方式更可靠:固件即使完全挂死(死锁、内存踩踏导致代码跳转到随机位置),Host 也能通过 MHI 超时或 WMI 命令超时检测到。芯片不需要主动通知——Host 的被动超时就是通知。•MTK 方式更精确:芯片自己知道什么坏了(是 WiFi 子系统锁死还是全芯片故障?),可以只复位故障部分。代价是如果固件彻底死锁发不出 SW_INT,Host 只能等看门狗超时(通常是 30-60 秒),这个窗口内用户会看到 WiFi 完全无响应。
QCOM 的方式像餐厅老板亲自巡店——即使厨房没人报警,老板也能通过超时的订单发现问题。MTK 的方式像厨房自带烟雾报警器——更灵敏、能精确报告哪里出问题,但如果报警器本身也坏了,就只能等客人的投诉了。
6.4 常见失败场景速查表
在实际开发中,WiFi 打不开的 bug 通常落在以下几个场景。这个表汇总了每个场景的触发条件、日志关键字和恢复路径,可以作为调试时的第一站索引入口:
| PCIe 枚举失败 | "Failed to enable PCIe RC%x, err = %d""Retry PCI link training" [pci.c:9090] | cnss_pci_enumerate()goto retry 重试 LINK_TRAINING_RETRY_MAX_TIMES 次;全部失败则返回 -ENODEV,cnss_pci_probe() 中止(pci.c:9079-9095) | |
| 固件文件不存在 | /vendor/firmware/.bin 文件 | request_firmware()-ENOENT;cnss2 中触发 CNSS_TIMEOUT_FW_LOAD 定时器超时 | bdwlan.e05 → bdwlan.bin → REGDB_FILE_NAME);全部失败则 cnss_pci_probe() → goto reset_ctx,用户空间 ueventd 可补发固件 |
| QMI 固件下载失败 | "Failed to send respond ... download request""Failed to wait for response"; QMI 响应 result != QMI_RESULT_SUCCESS_V01 | ||
| WMI 握手中断 | "Version mismatch with FW"target_if_err("wmi_ready false"); service_ready_ext_timer 超时 | tgt_hdl->info.wmi_ready = false → 触发 Level 2 SSR | |
| Supplicant 启动失败 | add_iface | "Failed to initialize wpa_supplicant""Failed to initialize driver '%s'" [main.c:171]; wpa_s == NULL [main.c:383] | main()-1 → init 进程重启 Supplicant(Android init.rc 中 onrestart 触发);重试间隔由 init 的 service 配置控制 |
| SSR Level 1(自恢复) | QDF_STATUS_E_TIMEOUT | ||
| SSR Level 2(平台 SSR) | cnss_subsys_shutdown()"subsys shutdown is ignored" (如已 shutdown);ramdump 收集完成后 reinit | __hdd_soc_recovery_shutdown()__hdd_soc_probe() (reinit=true) → 恢复 saved state(SAR/Dual-STA/Scan IE 等);2-5s 完成 | |
| SSR Level 3(Panic) | SSR_MAX_FAIL_CNT | QDF_BUG() | wlan_hdd_crash_shutdown()hif_crash_shutdown():最小清理、不恢复;系统重启 |
调试提示:排查 WiFi 打不开问题时,建议从 dmesg/logcat 中先搜索
"Failed to"关键字快速定位失败阶段,然后对照上表判断恢复路径。如果日志中看到连续的"Retry PCI link training #1, #2, #3"然后失败,基本可以确认是硬件问题(PCB 信号完整性、芯片焊接不良等)。
SSR 的恢复能力和上篇的驱动加载流程一脉相承——加载阶段建立的 SSR 框架和状态机是 SSR 能够「无缝恢复」的基础。
七、完整时间线:从 insmod 到芯片就绪
把所有步骤按时间顺序排列。注意:MTK 和 QCOM 的时间线有细微差异——MTK 的 conninfra 初始化发生在 WLAN 模块加载之前,而 QCOM 的 cnss2 初始化和 qcacld-3.0 初始化是两个独立模块的加载过程。
数据来源说明:下表的时间线数据主要基于 QCOM 侧的逐行源码验证和经验估算,MTK 侧部分(特别是步骤 0-6)参考了 MTK 驱动文档和社区经验,未经逐行源码验证。耗时数据为典型值范围,实际值因芯片型号、固件版本、平台配置差异较大。
insmod qcacld-3.0.ko | initWlan() | |||
hdd_driver_load() | glRegisterBus()glBusFuncOn() | |||
cnss_pci_init() → cnss_pci_enumerate() | pci_register_driver()mtk_pci_probe() | |||
cnss_pci_probe() | mtk_pci_probe() | |||
hdd_soc_probe()hdd_context_create() | wlanProbe()wlanNetCreate() | |||
hdd_hif_open()ol_cds_init() | glBusInit()mcu_init() | |||
request_firmware() | request_firmware() | |||
wlanCheckWifiFunc) | ||||
cds_open() | wlanQueryNicCapability()nicInitializeAdapter() | |||
wiphy_register() | wlanNetRegister()register_netdev() | |||
main() → eloop_run() | ||||
| 总计 | 0.5-2.5 s |
7.1 固件文件读取:最大的不可控变量
request_firmware() 的实际耗时远大于纯 I/O 时间。影响它的因素包括:
1.存储介质速度:UFS 3.1(2000 MB/s)vs eMMC 5.1(250 MB/s)。一个 3MB 固件,纯 I/O 分别是 1.5ms 和 12ms。但实际耗时大得多。2.VFS 层开销:request_firmware() 会先在 /lib/firmware/ 的缓存中查找。如果之前有进程加载过同一个固件,VFS 的 inode/dentry 缓存命中,直接返回。如果没有缓存命中,需要走完整的文件系统路径(open → read → close)。3.解压缩开销:如果固件是 xz 压缩的(mt6639_n9.bin.xz),内核需要解压缩。对于 3MB 的压缩文件,解压可能耗时 50-100ms。4.固件加载路径:request_firmware() 有 direct 和 fallback 两种模式。Direct 模式直接通过 VFS 加载;Fallback 模式通过 uevent 通知用户空间的 ueventd,ueventd 从文件系统读取固件内容后写入 sysfs 的 firmware/loading 节点。Fallback 模式比 direct 慢一个数量级,因为涉及用户空间进程调度。
7.2 QCOM 的加载为什么通常比 MTK 慢?
核心原因在 QMI 协议。QCOM 的固件下载通过 QMI 需要多次握手:
•QMI_WLFW_BDF_DOWNLOAD_REQ → 等待 Response•QMI_WLFW_M3_INFO_REQ → 等待 Response•QMI_WLFW_WLAN_CFG_REQ → 等待 Response•QMI_WLFW_WLAN_MODE_REQ → 等待 Response
每次握手都有一个 RTT(Round-Trip Time)延迟——Host 发送请求消息,等待固件通过 MHI 通道返回响应。即使固件处理速度无限快,这个 RTT 也有 MHI 通道的固定延迟(PCIe 总线事务 + MHI 门铃寄存器写读往返,量级在毫秒级)。几百次分段传输累积下来,RTT 开销可能是 100-300ms。
MTK 的 HIF cut-through 模式没有这种握手——它一次性把固件 dump 到芯片内存,然后用一个 Ready 位来确认下载成功。省去了中间的所有 RTT。
但 QCOM 方式的优势在故障场景:如果固件下载中某个 segment 发生 DMA 错误(例如因为 PCIe link flapping),QMI 可以单独重传那个 segment——固件告诉 Host「segment 42 CRC 校验失败」,Host 重发 segment 42。MTK 方式如果 Ready 位超时,需要整个固件重新下载。
八、总结:从加载到就绪的关键设计决策
8.1 为什么固件不能直接放芯片 ROM 里?
这是最常被问的问题。答案有三层:
1.灵活性(最重要):固件包含完整的 WiFi 协议栈,这些代码需要频繁更新——修复安全漏洞、适配新的 regulatory 要求(如 6GHz 频段开放)、支持新功能。ROM 不可修改。如果把固件烧在 ROM 里,一次 FCC/CE regulation update 就可能让整个芯片不合规。2.成本:ROM 的面积效率低于 SRAM(同样容量的存储单元,ROM 在硅片上占用的面积更大),而且 ROM 越大芯片成本越高。现代 WiFi 固件动辄 2-5MB,全放在 ROM 里不经济。3.启动速度:ROM 的读取速度通常比 SRAM 慢。固件加载到 SRAM 中执行比从 ROM 中执行快得多。
最优策略是 ROM + RAM 混合:ROM 中放最小化的 boot code(几百 KB,负责初始化硬件和接收 Host 下发的固件),固件主体放文件系统,Host 每次启动时下载到芯片 RAM。
8.2 QCOM 的三层对象模型 vs MTK 的扁平 ADAPTER
这是驱动架构设计中的经典争论点,没有标准答案:
三层对象模型的优势:
•概念清晰:psoc ↔ 物理芯片、pdev ↔ RF 前端、vdev ↔ 逻辑接口。一对一映射,调试时你知道每个对象处于什么状态。•解耦:新增功能模块只需实现 create/destroy/status 回调,注册到全局表中。核心 objmgr 逻辑不需要修改。•引用计数:防止 use-after-free——ref 计数归零时自动销毁对象。
代价:
•内存和 CPU 开销:每个对象的创建遍历所有组件回调。一个完整的 psoc→pdev→vdev→peer 创建链涉及数十次函数调用。•过度设计:对于只有一颗芯片、一个 RF 前端的设备,三层模型显得大材小用。
扁平 ADAPTER 的优势:
•简单高效:所有状态在一个结构体中,访问不需要跨层指针解引用。内存局部性好(一个 cache line 能命中更多字段)。•代码路径短:没有虚函数调用的开销(虽然函数指针表本质上也是间接调用)。•灵活:新增字段只需在 ADAPTER 中加一个成员,不需要实现一套回调接口。
代价:
•维护成本:ADAPTER 持续膨胀,最终变成数千个字段的「超级结构体」。新工程师很难理解哪些字段在哪个阶段有效。•耦合:所有子系统共享同一个 ADAPTER,改动 A 的初始化顺序可能影响 B。
这两种设计的选择反映了 QCOM(「软件公司卖芯片」)和 MTK(「芯片公司卖 turnkey 方案」)不同的商业模式。
8.3 SSR 的分层设计:为什么不是一级恢复?
SSR 的三级体系(QCOM)或两级体系(MTK)不是设计出来的,而是工程中迭代出来的。
最初的设计只有一级:芯片崩溃 → 整芯片复位 → 重新加载驱动。但实践中发现:
1.很多「崩溃」其实不是崩溃——WMI 命令超时可能只是因为固件在处理一个耗时操作(如扫描 6GHz 全信道),等几秒就恢复了。整芯片复位会丢掉当前的扫描结果和连接状态,用户体验很差。2.有些崩溃是致命的——NOC error 或内存损坏意味着硬件本身出了问题,重启驱动也没用,反而可能因为反复重试导致系统 hang 住。
因此演化出了分层策略:
•Level 1(自恢复):处理 transient 错误。成本最低(< 200ms),用户无感。但只适用于软件层面的临时故障。•Level 2(平台 SSR):处理固件级故障。成本中等(2-5s),用户会看到 WiFi 短暂断开又恢复。这是最常见的恢复路径。•Level 3(Panic):处理硬件级故障。成本最高(系统重启),但这是最后的防线——与其让系统在损坏的硬件上继续运行导致数据损坏,不如直接重启。
MTK 走的是两级分法(子系统复位 vs 整芯片复位),但逻辑相同:能用小代价恢复的就用小代价,只有确认小代价无效时才升级。
8.4 完整端点速查表
hdd_module_init()hdd_driver_load() | initWlan()glRegisterBus() | |
pld_register_driver() | glRegisterBus()pci_register_driver() / sdio_register_driver() | |
cnss_pci_probe() | mtk_pci_probe() | |
hdd_context_create()wlan_objmgr(psoc → pdev → vdev → peer) | wlanNetCreate()ADAPTER(扁平) | |
QMI_WLFW_MAX_DATA_SIZE) | wlanDownloadFW()(N9 + CR4 + DSP) | |
wlanCheckWifiFunc() | ||
wiphy_register() | wlanNetRegister()register_netdev() | |
__hdd_soc_recovery_shutdown() | ||
wlan_hdd_crash_shutdown() | ||
asicConnac3xSwIntHandler()SW_INT_SUBSYS_RESET | ||
asicConnac3xSwIntHandler()SW_INT_WHOLE_RESET | ||
hdd_restore_*() |
表格说明:SSR 行(Level 1/2/3 和子系统/整芯片复位)是平台特定的——QCOM 的三列对应 QCOM 的 SSR 机制,MTK 的两列对应 MTK 的复位机制。"状态恢复"行是两者共有的。
驱动加载完成、芯片就绪,崩溃恢复机制也已就位。接下来的问题是:wpa_supplicant 是怎么启动的?eloop 事件循环是怎么工作的?AIDL binder 是怎么把 Java Framework 和 native Supplicant 连起来的?
下一章:芯片就绪后,wpa_supplicant 守护进程启动,通过 eloop 事件循环统一调度内核事件(nl80211)、binder 请求(AIDL)和 EAPOL 帧。我们会看到从
main()到eloop_run()的四步启动,eloop 的 epoll 后端实现,以及 AIDL binder fd 如何注册到 eloop 中实现 Java ↔ native 通信。
本文涉及的技术协议:PCI Express Base Specification(PCIe 链路训练与 MSI 中断)、QCOM MHI 协议(Modem Host Interface,Host-Firmware 通信通道定义)、QCOM WMI 协议(Wireless Module Interface,TLV 编码的命令/事件体系)。驱动加载流程属于厂商实现层,不受 IEEE 802.11 协议正文直接约束。源码路径索引见文内各代码块首行注释。
References
[1] qcacld-3.0:https://github.com/nicklela21/vendor-qcom-opensource-wlan-qcacld-3.0[2]qca-wifi-host-cmn:https://github.com/nicklela21/vendor-qcom-opensource-wlan-qca-wifi-host-cmn[3]platform/cnss2:https://github.com/nicklela21/vendor-qcom-opensource-wlan-platform[4]platform/icnss2:https://github.com/nicklela21/vendor-qcom-opensource-wlan-platform[5]gen4m:https://github.com/nicklela21/vendor-mediatek-kernel_modules-connectivity-wlan-core-gen4m[6]conninfra: https://github.com/nicklela21/vendor-mediatek-kernel_modules-connectivity-conninfra
夜雨聆风
