夜雨聆风从Unitrol 6800、NES6100到PCS-9400，看看励磁系统的“大脑”是如何构成的

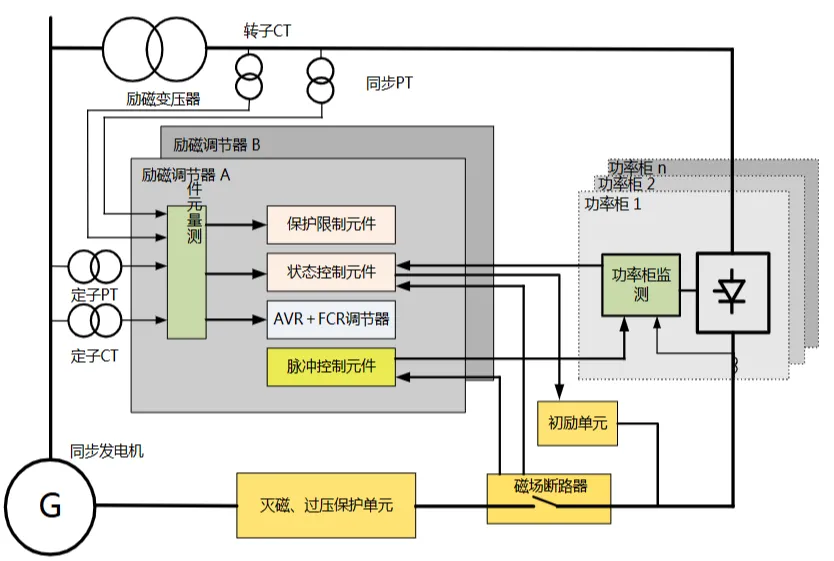

励磁调节器是励磁系统的控制核心，负责采集信号、执行算法、输出指令，是个不折不扣的“指挥官”。当今主流的微机励磁调节器，例如ABB的Unitrol 6800，南瑞电控 NES6100 和南瑞继保 PCS-9400 系列，它们代表了这一领域的技术前沿。

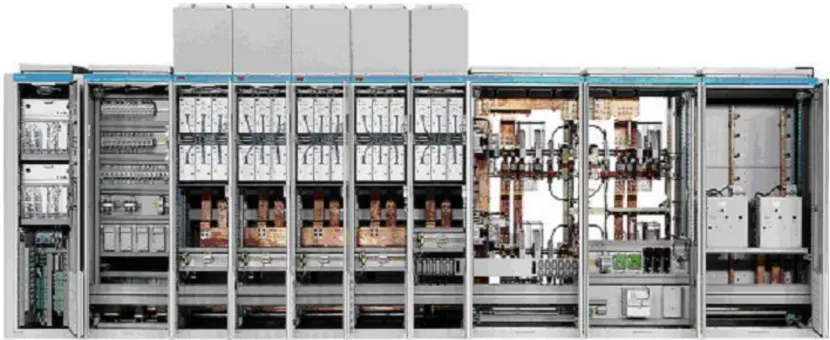

一、硬件篇：稳固的“骨架”与“感官”
一个强大的大脑，需要稳固的骨架来承载，灵敏的感官来感知世界。励磁调节器的硬件正是如此。
1. 核心处理器单元：运算的“心脏”
是调节器最核心的计算单元，负责运行控制算法、逻辑判断和通信管理。
主流平台：现代励磁调节器普遍采用高性能的32位或64位微处理器（如PowerPC、ARM系列等），具备极高的运算速度和控制周期，确保了控制的实时性和精确性。
冗余备用：为了极致可靠性，采用双通道或多通道热备用是标准配置。以 NES6100 为例，它采用“积木式多通道冗余结构”，一个通道故障，另一通道能无缝切换，确保发电机不停机。南瑞继保的 PCS-9400 系统也具备双机热备功能。
2. 输入/输出（I/O）单元：感知与指挥的“神经末梢”
这些硬件模块是调节器与外部世界沟通的桥梁。
模拟量输入（AI）：
电压、电流互感器（PT、CT）信号：实时测量发电机机端电压、定子电流、励磁电压、励磁电流等。
温度等非电量信号：接收来自功率柜、励磁变压器的温度信号，用于过热保护。
开关量输入（DI）：
外部指令：接收开机、停机、增磁、减磁、PSS投退等命令。例如，在 NES6100 中，一个开机令的生效需要满足“F>45Hz”或“无停机令”等条件。
状态反馈：接收灭磁开关（FCB）、隔离开关的分合状态等。
模拟量输出（AO） & 开关量输出（DO）：
触发脉冲：向功率柜中的可控硅发出精确的触发脉冲，这是控制励磁电流的核心动作。
报警/跳闸信号：当检测到异常时，输出信号到集控室报警或直接跳闸。
模拟量输出：如将转子温度等关键参数以4-20mA信号输出给DCS系统。
3. 人机交互界面：观察与操作的“窗口”
本地操作：调节器柜门上通常配备液晶显示屏和按键，用于就地查看运行参数、修改定值和执行操作。如 NES6100 的“励磁界面”和 UNITROL® 6000 的“CCP”（整流桥控制面板）。
远程通讯：通过RS485、以太网（MODBUS TCP、IEC61850）等标准接口，与DCS或后台监控系统通讯，实现远程监视与控制。
4. 电源系统：生命的“血液”
双路冗余供电：励磁调节器通常需要两路独立的直流或交流电源，一路故障时自动切换，确保控制单元永不掉电。
二、软件篇：精密的“灵魂”与“逻辑”
如果说硬件是身体，那软件就是赋予它灵魂的指挥逻辑。励磁调节器的软件远比我们想象的复杂。
1. 控制算法：核心的“思考”逻辑
这是调节器软件的灵魂，最核心的部分是PID（比例-积分-微分）控制。
PID调节：调节器将实测的机端电压与设定值比较，得到偏差。PID算法根据偏差及其变化趋势，计算出需要增减的励磁电流量。
AVR（自动电压调节器）：这是调节器最基本的工作模式，就是执行上述PID控制。
2. 软件功能模块：丰富的“技能包”
现代微机励磁调节器除了核心的AVR功能，还集成了大量功能。
限制功能（Limiter）：这是防止发电机运行超限的“安全带”，也是最关键的保护功能之一。
欠励限制（UEL）：防止发电机进相运行过度导致失稳。
过励限制（OEL）：包括强励电流限制和转子过负荷限制。遵循“限制先动，保护后动”的原则，与发变组保护协调配合，最大化利用发电机过载能力。
定子电流限制：防止定子绕组过流。
V/Hz限制：防止发电机和变压器过励磁。
电力系统稳定器（PSS）：这是提高系统动态稳定性的“法宝”。它是一个附加控制单元，通过输入转速、有功功率或频率等信号，产生一个附加的励磁调节信号，以提供正阻尼，抑制电力系统的低频振荡。PSS的实现有多种模型，如经典的PSS1A、PSS2A/2B（双输入，能有效解决无功反调问题），以及更先进的多频段PSS4B。
PSS2B模型框图
保护功能（Protection）：调节器自身集成了完善的保护功能，如PT断线检测、过电压保护、过励保护等，构成了励磁系统的第一道防线。
通讯与数据记录：支持与DCS、故障录波器等设备通讯，并具备完善的“黑匣子”功能，记录故障前后一段时间内的关键波形和数据，为事故分析提供依据。
3. 软件架构与版本迭代
励磁调节器的软件不是一成不变的，它需要持续优化和迭代。
模块化设计：控制逻辑、人机界面、通讯等模块各自独立，便于开发和维护。
版本升级：例如，ABB UN6800 曾进行一次重要的软件升级，原因是其“励磁电流限制器和定子电流限制器的参数定义与计算公式”与国标（GB）存在差异，升级后满足了国标要求。这说明软件需要根据标准和技术的发展不断演进。国产的 NES6100 的各版本说明文件也详细记录了新增功能（如转子温度DA输出）或修正问题（如使用新FPGA解决切换扰动）。
三、总结与展望
励磁调节器的软件是一个庞大的系统工程，硬件是平台，软件是灵魂。从最初的模拟调节器到今天的数字化、智能化微机调节器，硬件性能在不断提升，软件功能也日益丰富和完善。
