让更多的孩子得到更好的教育
【巩固练习】
1、如图所示，甲图中电流表的示数是________A；乙图中电流表的示数是________A。

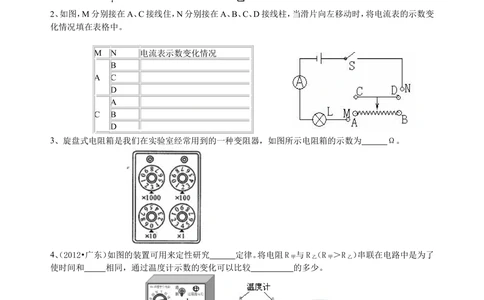

2、如图，M分别接在A、C接线住，N分别接在A、B、C、D接线柱，当滑片向左移动时，将电流表的示数变
化情况填在表格中。
M N 电流表示数变化情况
B
A C
D
A
C B
D
3、旋盘式电阻箱是我们在实验室经常用到的一种变阻器，如图所示电阻箱的示数为 Ω。
4、（2012•广东）如图的装置可用来定性研究 定律。将电阻R 与R （R ＞R ）串联在电路中是为了
甲 乙 甲 乙
使时间和 相同，通过温度计示数的变化可以比较 的多少。
5、丹麦物理学家奥斯特是世界上第一个发现电与磁之间有联系的人，如图所示，就是著名的奥斯特实验。
图甲和图乙对照说明_________；图甲和图丙对照说明____________。
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第1页 共4页让更多的孩子得到更好的教育

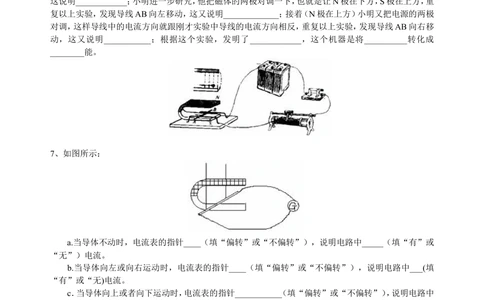

6、如图所示，把导线 AB放在磁场中，接通电源，让电流通过导线 AB，我们发现导线AB向右移动，
这说明____________；小明进一步研究，他把磁体的两极对调一下，也就是让N极在下方，S极在上方，重
复以上实验，发现导线AB向左移动，这又说明_____________；接着（N极在上方）小明又把电源的两极
对调，这样导线中的电流方向就跟刚才实验中导线的电流方向相反，重复以上实验，发现导线AB向右移
动，这又说明___________；根据这个实验，发明了____________，这个机器是将__________转化成
________能。
7、如图所示：
a.当导体不动时，电流表的指针____（填“偏转”或“不偏转”），说明电路中_____（填“有”或
“无”）电流。
b.当导体向左或向右运动时，电流表的指针____（填“偏转”或“不偏转”），说明电路中___(填
“有”或“无)电流。
c．当导体向上或者向下运动时，电流表的指针___________（填“偏转”或“不偏转”），说明电路中
_______（填“有”或“无”）电流。
8、如图所示的电路中，电源电压不变，要求滑动变阻器的滑片向左移动时，灯变亮，电流表的示数将
________(选填“变大”、“不变”或“变小”)，导线M端应与________接线柱相接。
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第2页 共4页让更多的孩子得到更好的教育
9、在用电压表和电流表测电阻的实验中，现有实验器材：电流表1个，0～0.6A和0～3A两个量程；电压
表1个，0～3V和0～15V两个量程；电源4种，电压分别为1.5V、3V、6V、15V，导线若干；待测电阻R 的
x
阻值约为30Ω。

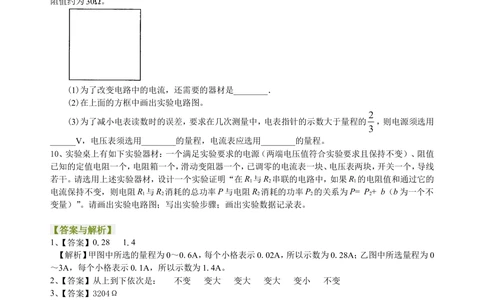

(1)为了改变电路中的电流，还需要的器材是________．
(2)在上面的方框中画出实验电路图。
(3)为了减小电表读数时的误差，要求在几次测量中，电表指针的示数大于量程的 ，则电源须选用
______V，电压表须选用________的量程，电流表应选用________的量程。
10、实验桌上有如下实验器材：一个满足实验要求的电源（两端电压值符合实验要求且保持不变）、阻值
已知的定值电阻一个，电阻箱一个，滑动变阻器一个，已调零的电流表一块、电压表两块，开关一个，导线
若干。请选用上述实验器材，设计一个实验证明“在R 与R 串联的电路中，如果R 的电阻值和通过它的
1 2 1
电流保持不变，则电阻R 与R 消耗的总功率P与电阻R 消耗的功率P 的关系为P= P+ b（b为一个不
1 2 2 2 2
变量）”。请画出实验电路图；写出实验步骤；画出实验数据记录表。
【答案与解析】
1、【答案】0.28 1.4
【解析】甲图中所选的量程为0～0.6A，每个小格表示0.02A，所以示数为0.28A；乙图中所选量程为0
～3A，每个小格表示0.1A，所以示数为1.4A。
2、【答案】从上到下依次是： 不变 变大 变大 变大 变小 不变
3、【答案】3204Ω
【解析】电阻箱的读数方法是：用各指针所指的示数乘以下面的倍数，然后将所有的数值相加，即为该电
阻箱的读数。由图可知：此变阻箱接入电路的电阻为：3×1000Ω+2×100Ω+0×10Ω+4×1Ω=3204Ω
4、【答案】焦耳；电流；电流产生热量
【解析】（1）如图的装置可用来定性研究焦耳定律；
（2）将电阻R 与R 串联在电路中是为了使时间和电流相同；
甲 乙
（3）通过温度计示数的变化可以比较电流产生热量的多少。
5、【答案】电流的周围存在着磁场 电流的磁场的方向与电流的方向有关
6、【答案】通电导体在磁场中受到力的作用； 通电导体在磁场中受力的方向与磁场的方向有关；
通电导体在磁场中受力的方向与电流的方向有关； 电动机 电 机械
7、【答案】不偏转 无 偏转 有 不偏转 无
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第3页 共4页让更多的孩子得到更好的教育
8、【答案】变大 A
【解析】灯变亮，电路中的电流变大，电路的中电阻是变小的，滑片向左移动，所以接左接线柱A。
9、【答案】(1)滑动变阻器、开关
(2)实验用的电路图如图所示
(3)15 0～15V 0～0.6A

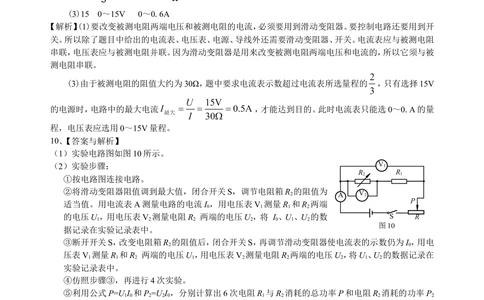

【解析】(1)要改变被测电阻两端电压和被测电阻的电流，必须要用到滑动变阻器。要控制电路还要用到开
关。所以除了题目中给出的电流表、电压表、电源、导线外还需要滑动变阻器、开关。电流表应与被测电阻
串联，电压表应与被测电阻并联。因为滑动变阻器是用来改变被测电阻两端电压和电流的，所以它须与被
测电阻串联。
(3)由于被测电阻的阻值大约为30Ω，题中要求电流表示数超过电流表所选量程的 ，只有选择15V
的电源时，电路中的最大电流 ，才能达到目的。此时电流表只能选0～0.A的量
程，电压表应选用0～15V量程。
10、【答案与解析】
（1）实验电路图如图10所示。
（2）实验步骤： V 1
R R
2 1
①按电路图连接电路。
②将滑动变阻器阻值调到最大值，闭合开关S，调节电阻箱R
2
的阻值为
A V 2
P
适当值。用电流表A测量电路的电流I ，用电压表V 测量R 和R 两端
0 1 1 2
的电压U，用电压表V 测量电阻R 两端的电压U，将 I、U、U 的数 S R
1 2 2 2 0 1 2
图10
据记录在实验记录表中。
③断开开关S，改变电阻箱R 的阻值后，闭合开关S，再调节滑动变阻器使电流表的示数仍为I，用电
2 0
压表V 测量R 和R 两端的电压U，用电压表V 测量电阻R 两端的电压U，将U、U 的数据记录在
1 1 2 1 2 2 2 1 2
实验记录表中。
④仿照步骤③，再进行4次实验。
⑤利用公式P=UI 和P=UI ，分别计算出6次电阻R 与R 消耗的总功率P和电阻R 消耗的功率P
1 0 2 2 0 1 2 2 2
的数值，并分别记录在实验记录表中。
（3）实验数据记录表：
I/A
0
U/V
1
U/V
2
P/W
2
P/W
