考向 02 运动图像 追及和相遇问题

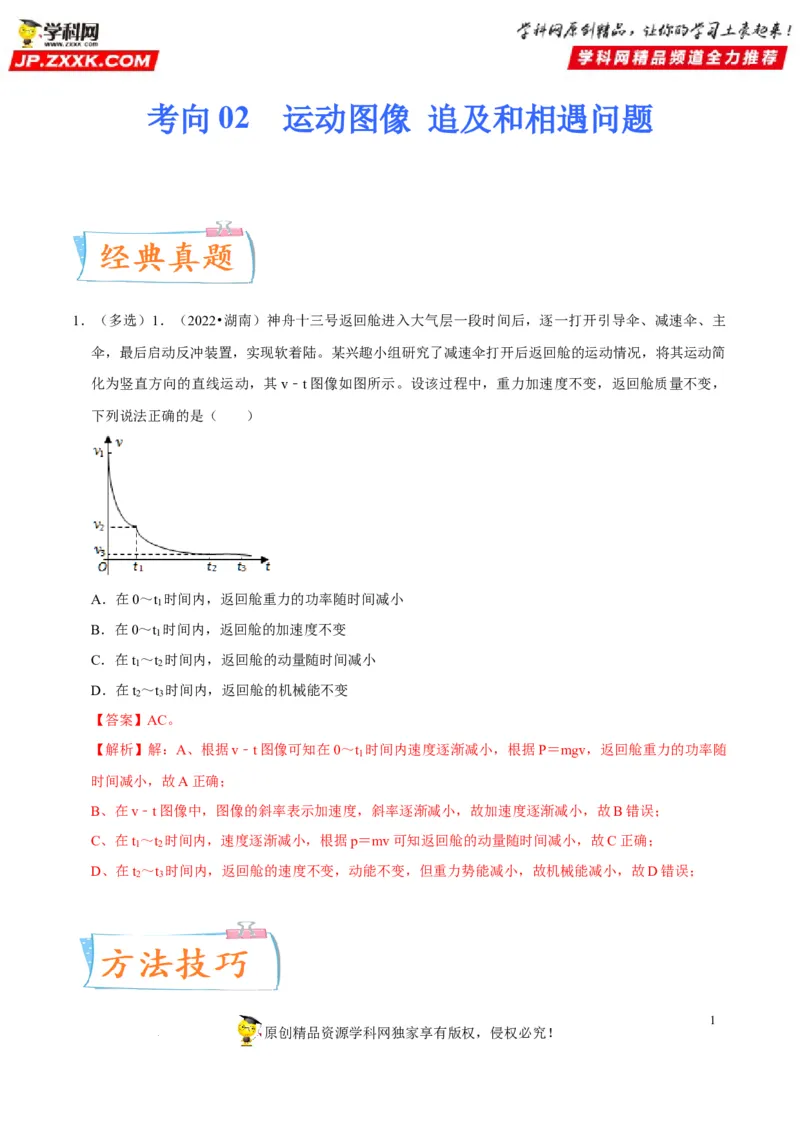

1．（多选）1．（2022•湖南）神舟十三号返回舱进入大气层一段时间后，逐一打开引导伞、减速伞、主
伞，最后启动反冲装置，实现软着陆。某兴趣小组研究了减速伞打开后返回舱的运动情况，将其运动简
化为竖直方向的直线运动，其v﹣t图像如图所示。设该过程中，重力加速度不变，返回舱质量不变，
下列说法正确的是（ ）
A．在0～t 时间内，返回舱重力的功率随时间减小
1
B．在0～t 时间内，返回舱的加速度不变
1
C．在t ～t 时间内，返回舱的动量随时间减小
1 2
D．在t ～t 时间内，返回舱的机械能不变
2 3
【答案】AC。
【解析】解：A、根据v﹣t图像可知在0～t 时间内速度逐渐减小，根据P＝mgv，返回舱重力的功率随
1
时间减小，故A正确；
B、在v﹣t图像中，图像的斜率表示加速度，斜率逐渐减小，故加速度逐渐减小，故B错误；
C、在t ～t 时间内，速度逐渐减小，根据p＝mv可知返回舱的动量随时间减小，故C正确；
1 2
D、在t ～t 时间内，返回舱的速度不变，动能不变，但重力势能减小，故机械能减小，故D错误；
2 3
1
原创精品资源学科网独家享有版权，侵权必究！

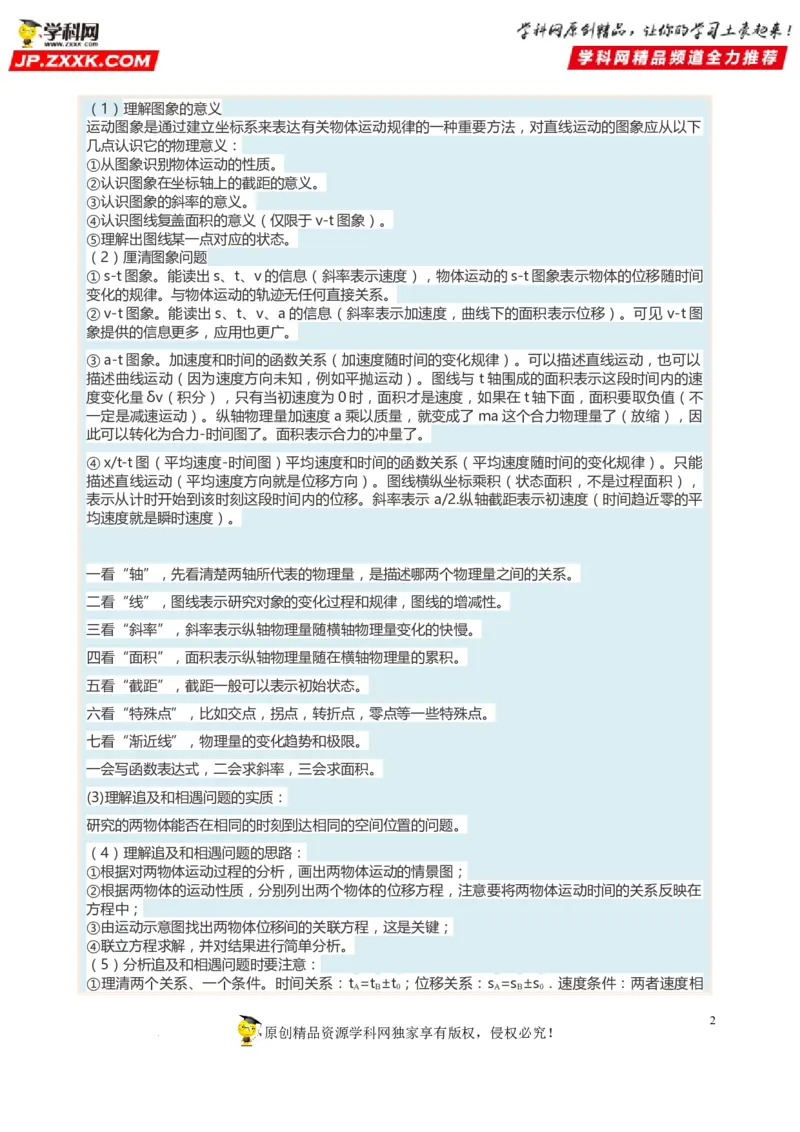

学科网（北京）股份有限公司（1）理解图象的意义
运动图象是通过建立坐标系来表达有关物体运动规律的一种重要方法，对直线运动的图象应从以下
几点认识它的物理意义：
①从图象识别物体运动的性质。
②认识图象在坐标轴上的截距的意义。
③认识图象的斜率的意义。
④认识图线复盖面积的意义（仅限于v-t图象）。
⑤理解出图线某一点对应的状态。
（2）厘清图象问题
①s-t图象。能读出s、t、v的信息（斜率表示速度），物体运动的s-t图象表示物体的位移随时间
变化的规律。与物体运动的轨迹无任何直接关系。
②v-t图象。能读出s、t、v、a的信息（斜率表示加速度，曲线下的面积表示位移）。可见 v-t图
象提供的信息更多，应用也更广。
③a-t图象。加速度和时间的函数关系（加速度随时间的变化规律）。可以描述直线运动，也可以
描述曲线运动（因为速度方向未知，例如平抛运动）。图线与 t轴围成的面积表示这段时间内的速
度变化量δv（积分），只有当初速度为0时，面积才是速度，如果在t轴下面，面积要取负值（不
一定是减速运动）。纵轴物理量加速度a乘以质量，就变成了ma这个合力物理量了（放缩），因
此可以转化为合力-时间图了。面积表示合力的冲量了。
④x/t-t图（平均速度-时间图）平均速度和时间的函数关系（平均速度随时间的变化规律）。只能
描述直线运动（平均速度方向就是位移方向）。图线横纵坐标乘积（状态面积，不是过程面积），
表示从计时开始到该时刻这段时间内的位移。斜率表示 a/2.纵轴截距表示初速度（时间趋近零的平
均速度就是瞬时速度）。
一看“轴”，先看清楚两轴所代表的物理量，是描述哪两个物理量之间的关系。
二看“线”，图线表示研究对象的变化过程和规律，图线的增减性。
三看“斜率”，斜率表示纵轴物理量随横轴物理量变化的快慢。
四看“面积”，面积表示纵轴物理量随在横轴物理量的累积。
五看“截距”，截距一般可以表示初始状态。
六看“特殊点”，比如交点，拐点，转折点，零点等一些特殊点。
七看“渐近线”，物理量的变化趋势和极限。
一会写函数表达式，二会求斜率，三会求面积。
(3)理解追及和相遇问题的实质：
研究的两物体能否在相同的时刻到达相同的空间位置的问题。
（4）理解追及和相遇问题的思路：
①根据对两物体运动过程的分析，画出两物体运动的情景图；
②根据两物体的运动性质，分别列出两个物体的位移方程，注意要将两物体运动时间的关系反映在
方程中；
③由运动示意图找出两物体位移间的关联方程，这是关键；
④联立方程求解，并对结果进行简单分析。
（5）分析追及和相遇问题时要注意：
①理清两个关系、一个条件。时间关系：t =t ±t ；位移关系：s =s ±s ．速度条件：两者速度相
A B 0 A B 0
2
原创精品资源学科网独家享有版权，侵权必究！

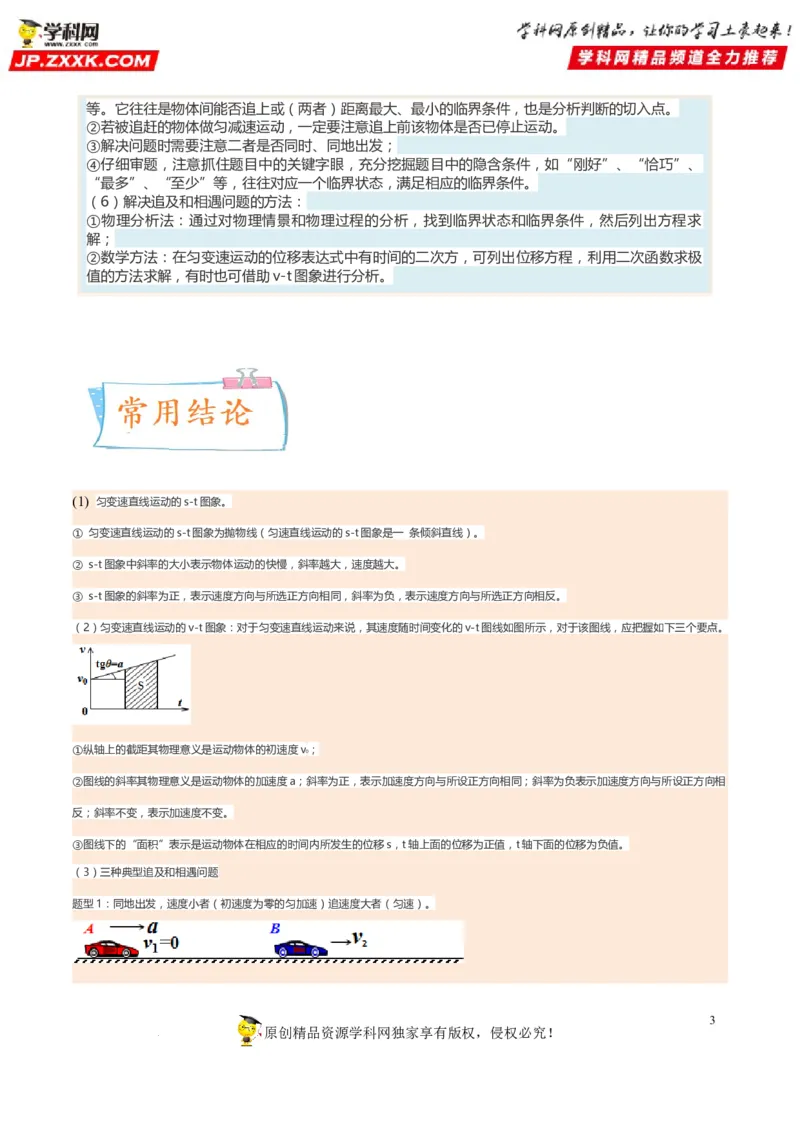

学科网（北京）股份有限公司等。它往往是物体间能否追上或（两者）距离最大、最小的临界条件，也是分析判断的切入点。
②若被追赶的物体做匀减速运动，一定要注意追上前该物体是否已停止运动。
③解决问题时需要注意二者是否同时、同地出发；
④仔细审题，注意抓住题目中的关键字眼，充分挖掘题目中的隐含条件，如“刚好”、“恰巧”、
“最多”、“至少”等，往往对应一个临界状态，满足相应的临界条件。
（6）解决追及和相遇问题的方法：
①物理分析法：通过对物理情景和物理过程的分析，找到临界状态和临界条件，然后列出方程求
解；
②数学方法：在匀变速运动的位移表达式中有时间的二次方，可列出位移方程，利用二次函数求极
值的方法求解，有时也可借助v-t图象进行分析。
(1) 匀变速直线运动的s-t图象。
① 匀变速直线运动的s-t图象为抛物线（匀速直线运动的s-t图象是一 条倾斜直线）。
② s-t图象中斜率的大小表示物体运动的快慢，斜率越大，速度越大。
③ s-t图象的斜率为正，表示速度方向与所选正方向相同，斜率为负，表示速度方向与所选正方向相反。
（2）匀变速直线运动的v-t图象：对于匀变速直线运动来说，其速度随时间变化的v-t图线如图所示，对于该图线，应把握如下三个要点。
①纵轴上的截距其物理意义是运动物体的初速度v0；
②图线的斜率其物理意义是运动物体的加速度a；斜率为正，表示加速度方向与所设正方向相同；斜率为负表示加速度方向与所设正方向相
反；斜率不变，表示加速度不变。
③图线下的“面积”表示是运动物体在相应的时间内所发生的位移s，t轴上面的位移为正值，t轴下面的位移为负值。
（3）三种典型追及和相遇问题
题型1：同地出发，速度小者（初速度为零的匀加速）追速度大者（匀速）。
3
原创精品资源学科网独家享有版权，侵权必究！

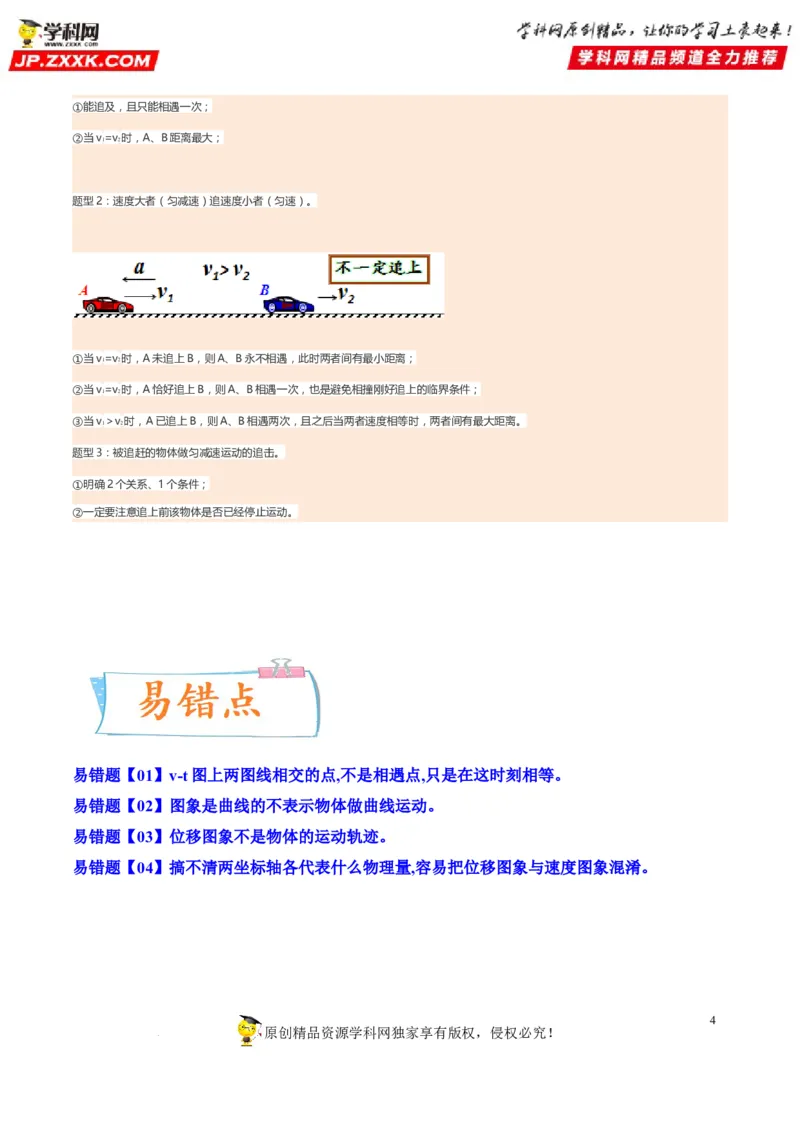

学科网（北京）股份有限公司①能追及，且只能相遇一次；
②当v1=v2时，A、B距离最大；
题型2：速度大者（匀减速）追速度小者（匀速）。
①当v1=v2时，A未追上B，则A、B永不相遇，此时两者间有最小距离；
②当v1=v2时，A恰好追上B，则A、B相遇一次，也是避免相撞刚好追上的临界条件；
③当v1＞v2时，A已追上B，则A、B相遇两次，且之后当两者速度相等时，两者间有最大距离。
题型3：被追赶的物体做匀减速运动的追击。
①明确2个关系、1个条件；
②一定要注意追上前该物体是否已经停止运动。
易错题【01】v-t图上两图线相交的点,不是相遇点,只是在这时刻相等。
易错题【02】图象是曲线的不表示物体做曲线运动。
易错题【03】位移图象不是物体的运动轨迹。
易错题【04】搞不清两坐标轴各代表什么物理量,容易把位移图象与速度图象混淆。
4
原创精品资源学科网独家享有版权，侵权必究！

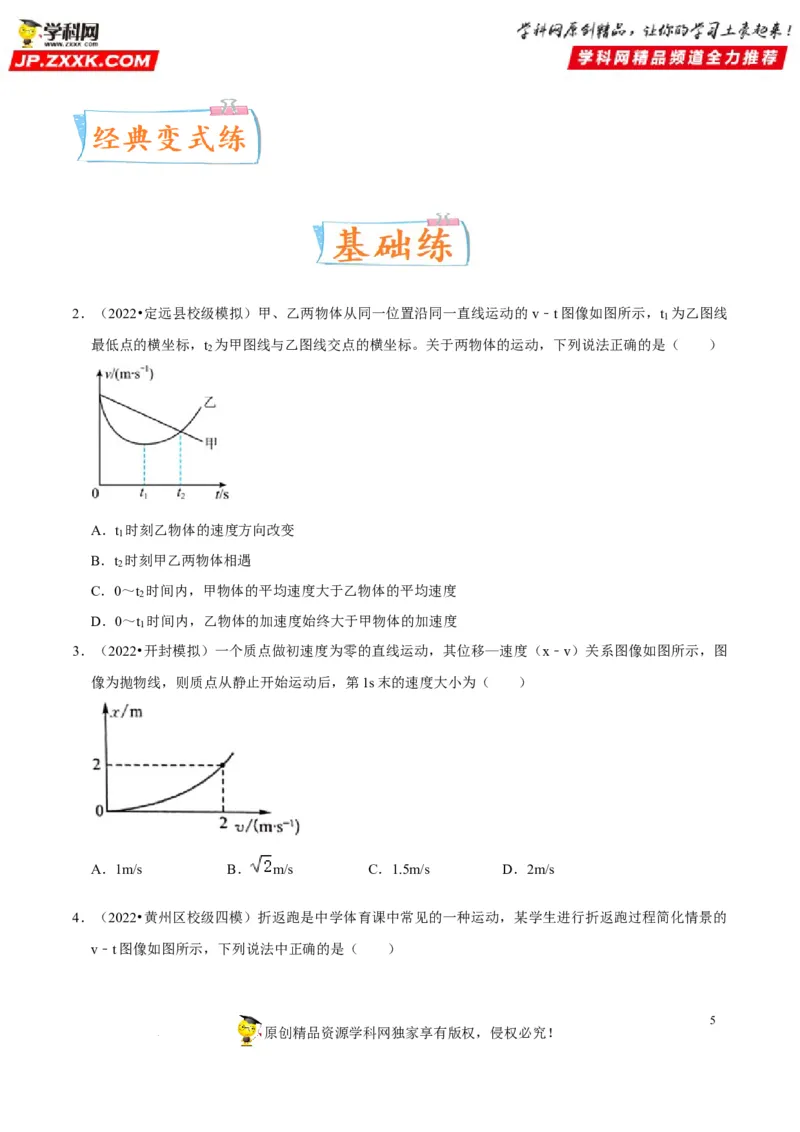

学科网（北京）股份有限公司2．（2022•定远县校级模拟）甲、乙两物体从同一位置沿同一直线运动的 v﹣t图像如图所示，t 为乙图线
1
最低点的横坐标，t 为甲图线与乙图线交点的横坐标。关于两物体的运动，下列说法正确的是（ ）
2
A．t 时刻乙物体的速度方向改变
1
B．t 时刻甲乙两物体相遇
2
C．0～t 时间内，甲物体的平均速度大于乙物体的平均速度
2
D．0～t 时间内，乙物体的加速度始终大于甲物体的加速度
1
3．（2022•开封模拟）一个质点做初速度为零的直线运动，其位移—速度（x﹣v）关系图像如图所示，图
像为抛物线，则质点从静止开始运动后，第1s末的速度大小为（ ）
A．1m/s B． m/s C．1.5m/s D．2m/s
4．（2022•黄州区校级四模）折返跑是中学体育课中常见的一种运动，某学生进行折返跑过程简化情景的
v﹣t图像如图所示，下列说法中正确的是（ ）
5
原创精品资源学科网独家享有版权，侵权必究！

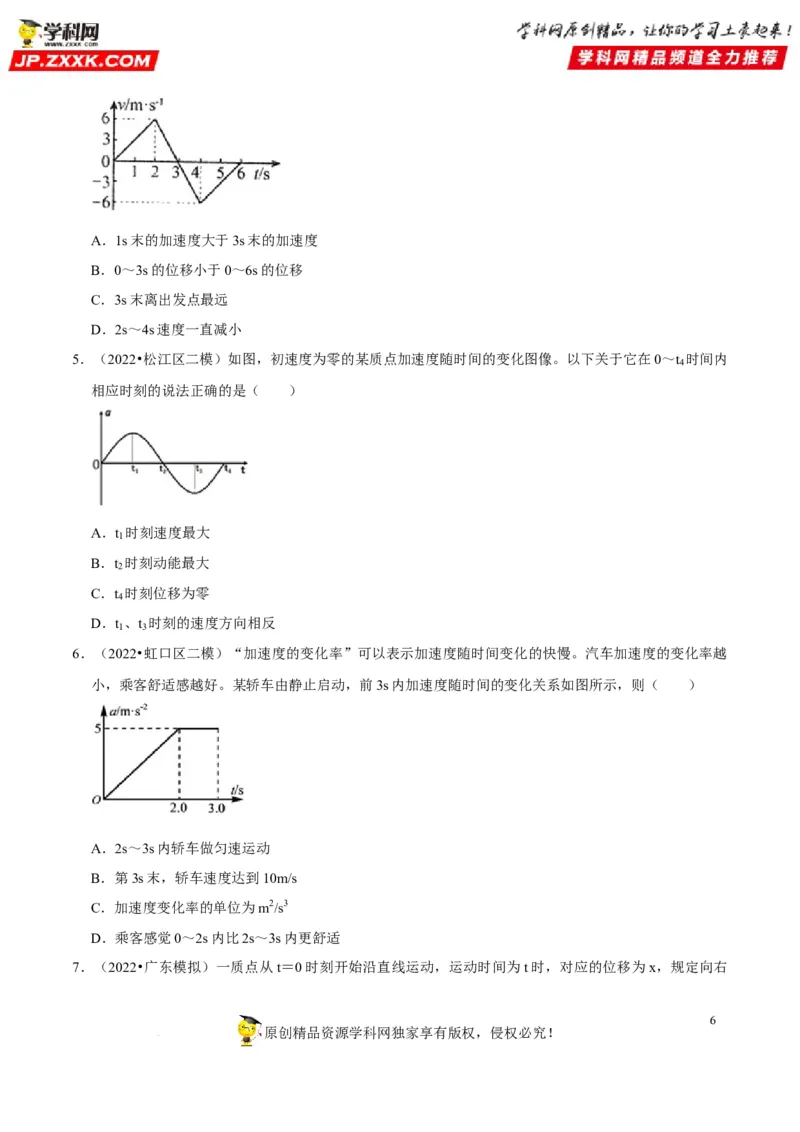

学科网（北京）股份有限公司A．1s末的加速度大于3s末的加速度
B．0～3s的位移小于0～6s的位移
C．3s末离出发点最远
D．2s～4s速度一直减小
5．（2022•松江区二模）如图，初速度为零的某质点加速度随时间的变化图像。以下关于它在0～t 时间内
4
相应时刻的说法正确的是（ ）
A．t 时刻速度最大
1
B．t 时刻动能最大
2
C．t 时刻位移为零
4
D．t 、t 时刻的速度方向相反
1 3
6．（2022•虹口区二模）“加速度的变化率”可以表示加速度随时间变化的快慢。汽车加速度的变化率越
小，乘客舒适感越好。某轿车由静止启动，前3s内加速度随时间的变化关系如图所示，则（ ）
A．2s～3s内轿车做匀速运动
B．第3s末，轿车速度达到10m/s
C．加速度变化率的单位为m2/s3
D．乘客感觉0～2s内比2s～3s内更舒适
7．（2022•广东模拟）一质点从t＝0时刻开始沿直线运动，运动时间为t时，对应的位移为x，规定向右
6
原创精品资源学科网独家享有版权，侵权必究！

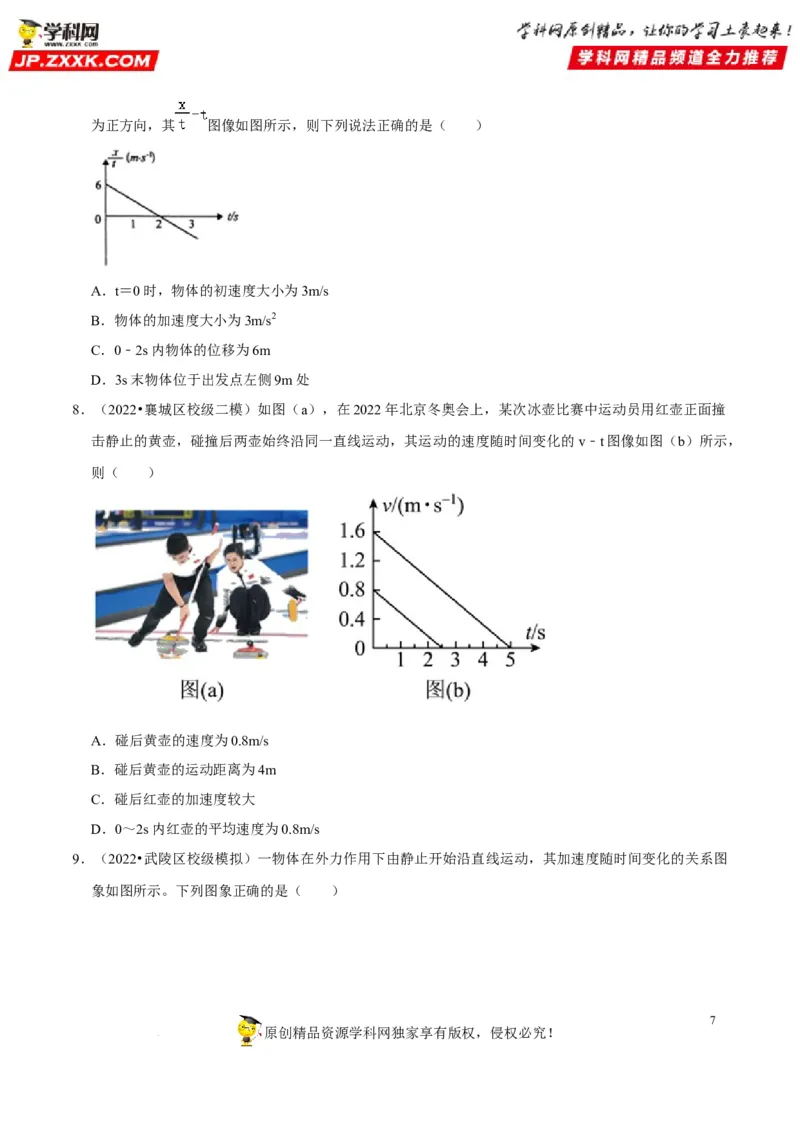

学科网（北京）股份有限公司为正方向，其 图像如图所示，则下列说法正确的是（ ）
A．t＝0时，物体的初速度大小为3m/s
B．物体的加速度大小为3m/s2
C．0﹣2s内物体的位移为6m
D．3s末物体位于出发点左侧9m处
8．（2022•襄城区校级二模）如图（a），在2022年北京冬奥会上，某次冰壶比赛中运动员用红壶正面撞
击静止的黄壶，碰撞后两壶始终沿同一直线运动，其运动的速度随时间变化的v﹣t图像如图（b）所示，
则（ ）
A．碰后黄壶的速度为0.8m/s
B．碰后黄壶的运动距离为4m
C．碰后红壶的加速度较大
D．0～2s内红壶的平均速度为0.8m/s

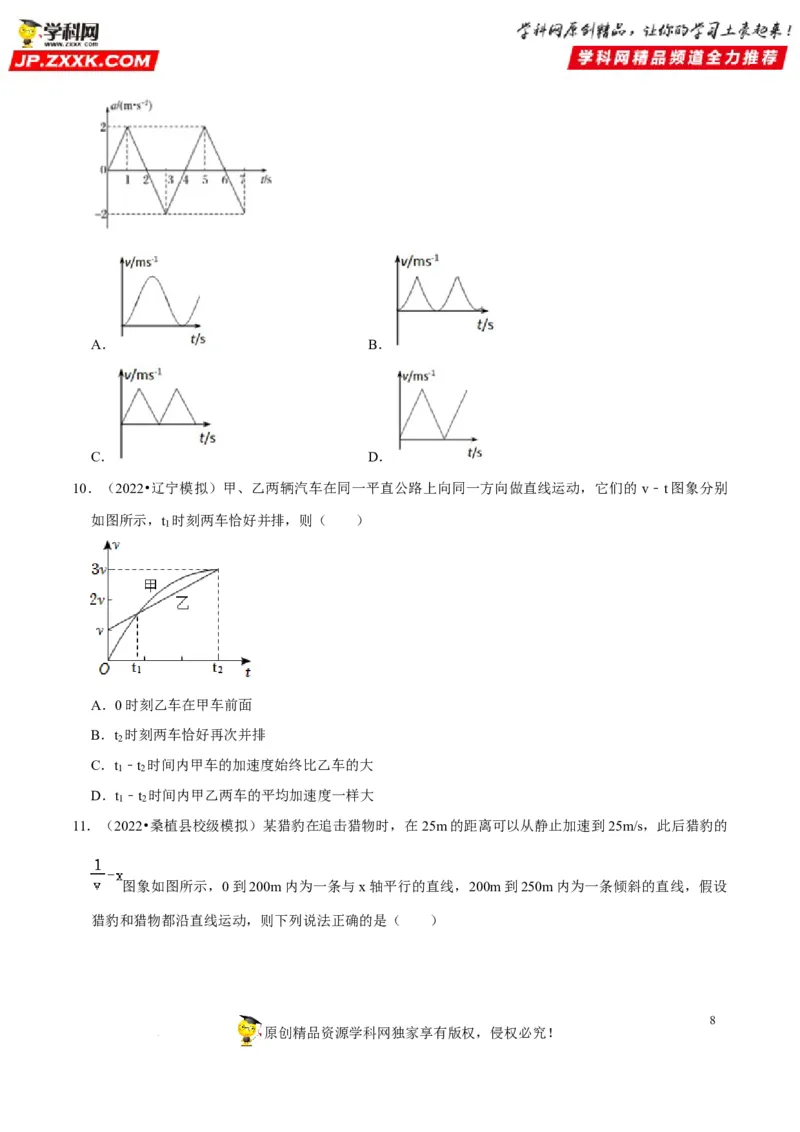

9．（2022•武陵区校级模拟）一物体在外力作用下由静止开始沿直线运动，其加速度随时间变化的关系图
象如图所示。下列图象正确的是（ ）
7
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司A． B．
C． D．
10．（2022•辽宁模拟）甲、乙两辆汽车在同一平直公路上向同一方向做直线运动，它们的 v﹣t图象分别
如图所示，t 时刻两车恰好并排，则（ ）
1
A．0时刻乙车在甲车前面
B．t 时刻两车恰好再次并排
2
C．t ﹣t 时间内甲车的加速度始终比乙车的大
1 2
D．t ﹣t 时间内甲乙两车的平均加速度一样大
1 2

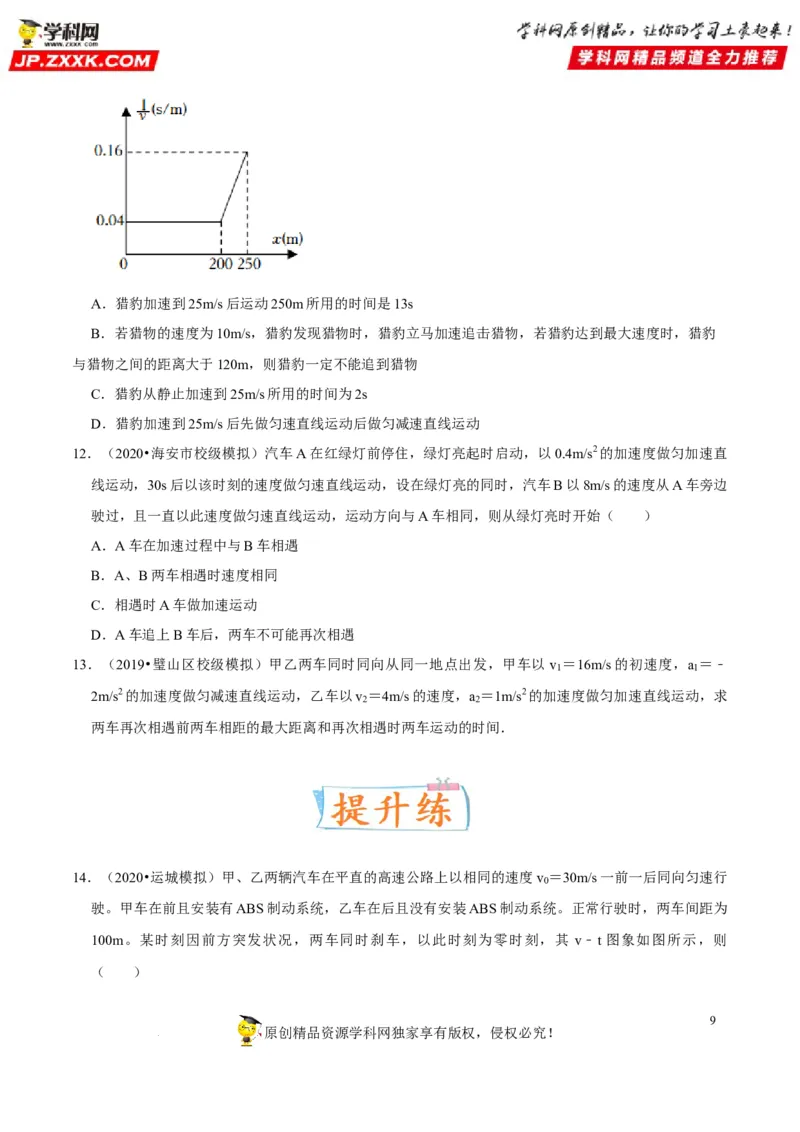

11．（2022•桑植县校级模拟）某猎豹在追击猎物时，在25m的距离可以从静止加速到25m/s，此后猎豹的
图象如图所示，0到200m内为一条与x轴平行的直线，200m到250m内为一条倾斜的直线，假设
猎豹和猎物都沿直线运动，则下列说法正确的是（ ）
8
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司A．猎豹加速到25m/s后运动250m所用的时间是13s
B．若猎物的速度为10m/s，猎豹发现猎物时，猎豹立马加速追击猎物，若猎豹达到最大速度时，猎豹
与猎物之间的距离大于120m，则猎豹一定不能追到猎物
C．猎豹从静止加速到25m/s所用的时间为2s
D．猎豹加速到25m/s后先做匀速直线运动后做匀减速直线运动
12．（2020•海安市校级模拟）汽车A在红绿灯前停住，绿灯亮起时启动，以0.4m/s2的加速度做匀加速直
线运动，30s后以该时刻的速度做匀速直线运动，设在绿灯亮的同时，汽车B以8m/s的速度从A车旁边
驶过，且一直以此速度做匀速直线运动，运动方向与A车相同，则从绿灯亮时开始（ ）
A．A车在加速过程中与B车相遇
B．A、B两车相遇时速度相同
C．相遇时A车做加速运动
D．A车追上B车后，两车不可能再次相遇
13．（2019•璧山区校级模拟）甲乙两车同时同向从同一地点出发，甲车以 v ＝16m/s的初速度，a ＝﹣
1 1
2m/s2的加速度做匀减速直线运动，乙车以v ＝4m/s的速度，a ＝1m/s2的加速度做匀加速直线运动，求
2 2
两车再次相遇前两车相距的最大距离和再次相遇时两车运动的时间．
14．（2020•运城模拟）甲、乙两辆汽车在平直的高速公路上以相同的速度v ＝30m/s一前一后同向匀速行
0
驶。甲车在前且安装有ABS制动系统，乙车在后且没有安装ABS制动系统。正常行驶时，两车间距为

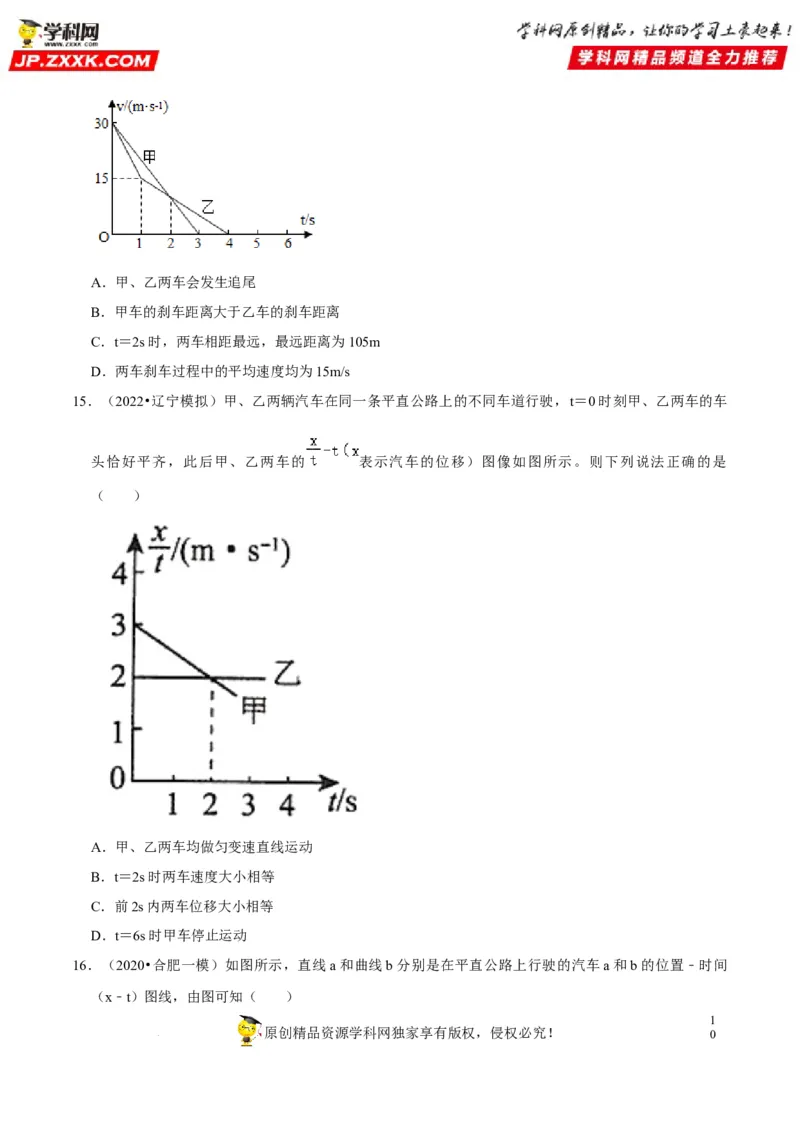

100m。某时刻因前方突发状况，两车同时刹车，以此时刻为零时刻，其 v﹣t 图象如图所示，则
（ ）
9
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司A．甲、乙两车会发生追尾
B．甲车的刹车距离大于乙车的刹车距离
C．t＝2s时，两车相距最远，最远距离为105m
D．两车刹车过程中的平均速度均为15m/s
15．（2022•辽宁模拟）甲、乙两辆汽车在同一条平直公路上的不同车道行驶，t＝0时刻甲、乙两车的车
头恰好平齐，此后甲、乙两车的 表示汽车的位移）图像如图所示。则下列说法正确的是
（ ）
A．甲、乙两车均做匀变速直线运动
B．t＝2s时两车速度大小相等
C．前2s内两车位移大小相等
D．t＝6s时甲车停止运动

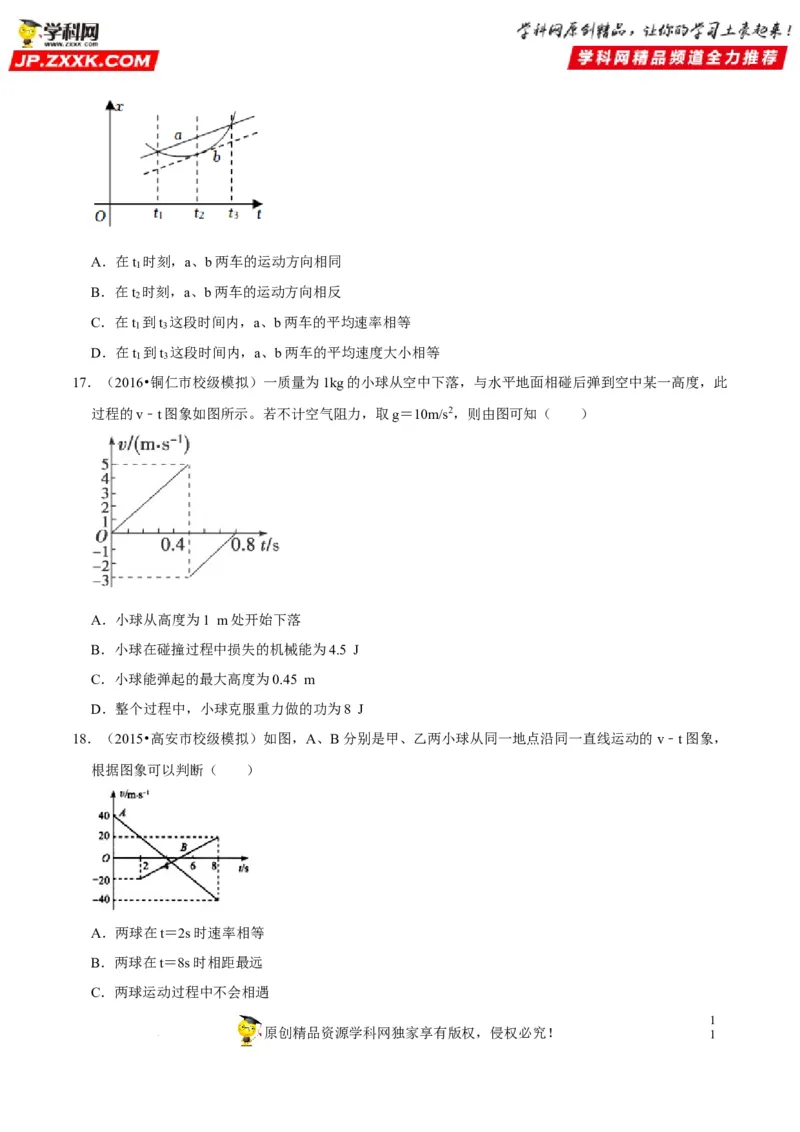

16．（2020•合肥一模）如图所示，直线a和曲线b分别是在平直公路上行驶的汽车a和b的位置﹣时间
（x﹣t）图线，由图可知（ ）
1
原创精品资源学科网独家享有版权，侵权必究！ 0
学科网（北京）股份有限公司A．在t 时刻，a、b两车的运动方向相同
1
B．在t 时刻，a、b两车的运动方向相反
2
C．在t 到t 这段时间内，a、b两车的平均速率相等
1 3
D．在t 到t 这段时间内，a、b两车的平均速度大小相等
1 3
17．（2016•铜仁市校级模拟）一质量为1kg的小球从空中下落，与水平地面相碰后弹到空中某一高度，此
过程的v﹣t图象如图所示。若不计空气阻力，取g＝10m/s2，则由图可知（ ）
A．小球从高度为1 m处开始下落
B．小球在碰撞过程中损失的机械能为4.5 J
C．小球能弹起的最大高度为0.45 m
D．整个过程中，小球克服重力做的功为8 J
18．（2015•高安市校级模拟）如图，A、B分别是甲、乙两小球从同一地点沿同一直线运动的v﹣t图象，
根据图象可以判断（ ）
A．两球在t＝2s时速率相等
B．两球在t＝8s时相距最远
C．两球运动过程中不会相遇
1
原创精品资源学科网独家享有版权，侵权必究！ 1

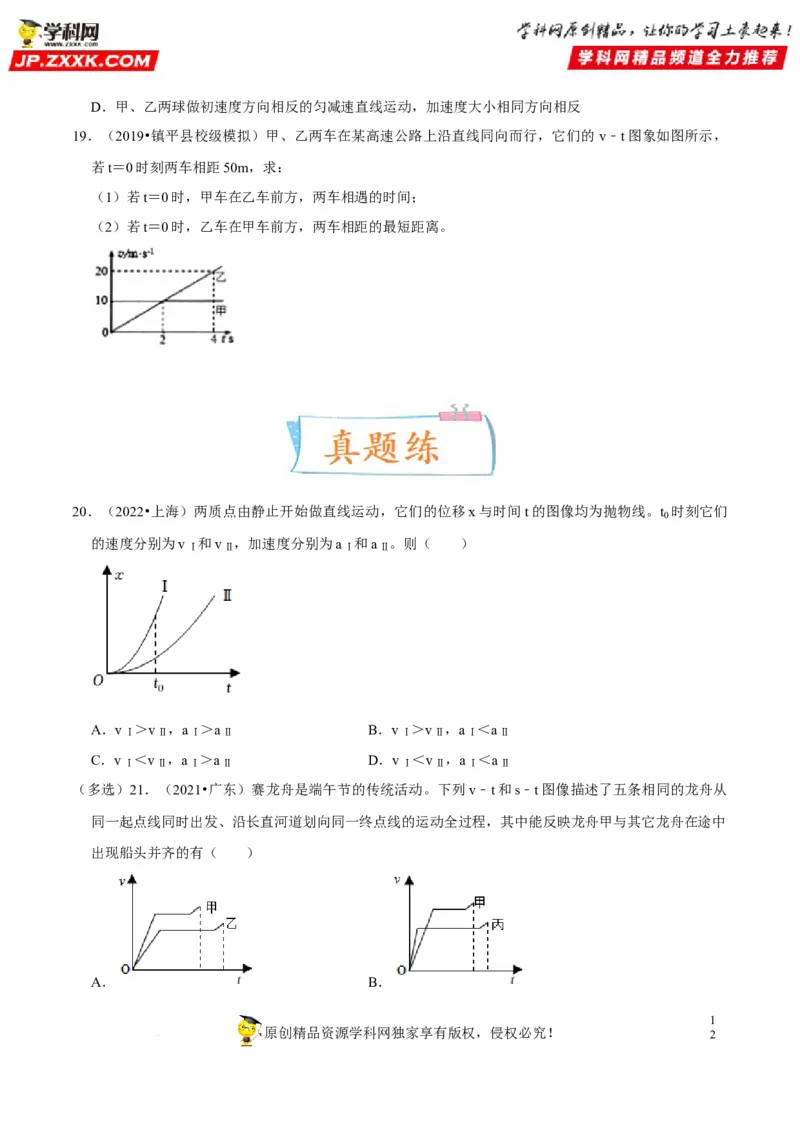

学科网（北京）股份有限公司D．甲、乙两球做初速度方向相反的匀减速直线运动，加速度大小相同方向相反
19．（2019•镇平县校级模拟）甲、乙两车在某高速公路上沿直线同向而行，它们的 v﹣t图象如图所示，
若t＝0时刻两车相距50m，求：
（1）若t＝0时，甲车在乙车前方，两车相遇的时间；
（2）若t＝0时，乙车在甲车前方，两车相距的最短距离。
20．（2022•上海）两质点由静止开始做直线运动，它们的位移x与时间t的图像均为抛物线。t 时刻它们
0
的速度分别为vⅠ 和vⅡ ，加速度分别为aⅠ 和aⅡ 。则（ ）
A．vⅠ ＞vⅡ ，aⅠ ＞aⅡ B．vⅠ ＞vⅡ ，aⅠ ＜aⅡ
C．vⅠ ＜vⅡ ，aⅠ ＞aⅡ D．vⅠ ＜vⅡ ，aⅠ ＜aⅡ
（多选）21．（2021•广东）赛龙舟是端午节的传统活动。下列v﹣t和s﹣t图像描述了五条相同的龙舟从
同一起点线同时出发、沿长直河道划向同一终点线的运动全过程，其中能反映龙舟甲与其它龙舟在途中
出现船头并齐的有（ ）
A． B．
1
原创精品资源学科网独家享有版权，侵权必究！ 2

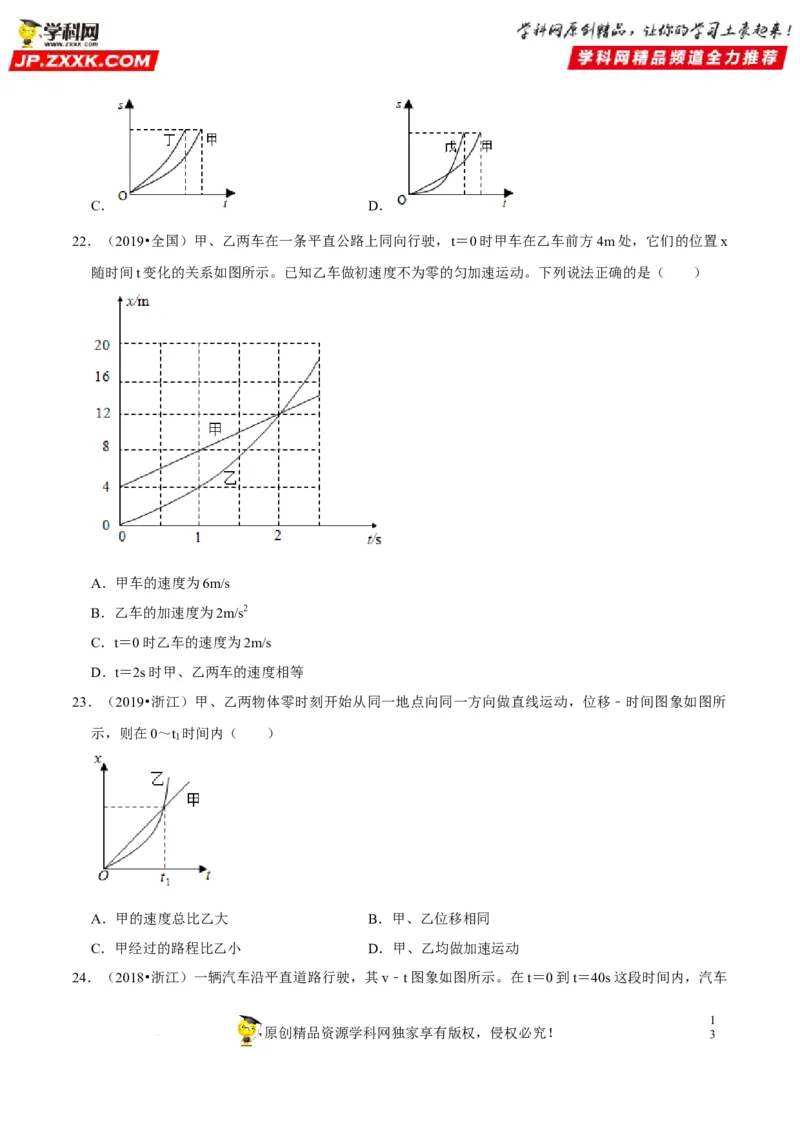

学科网（北京）股份有限公司C． D．
22．（2019•全国）甲、乙两车在一条平直公路上同向行驶，t＝0时甲车在乙车前方4m处，它们的位置x
随时间t变化的关系如图所示。已知乙车做初速度不为零的匀加速运动。下列说法正确的是（ ）
A．甲车的速度为6m/s
B．乙车的加速度为2m/s2
C．t＝0时乙车的速度为2m/s
D．t＝2s时甲、乙两车的速度相等
23．（2019•浙江）甲、乙两物体零时刻开始从同一地点向同一方向做直线运动，位移﹣时间图象如图所
示，则在0～t 时间内（ ）
1
A．甲的速度总比乙大 B．甲、乙位移相同
C．甲经过的路程比乙小 D．甲、乙均做加速运动

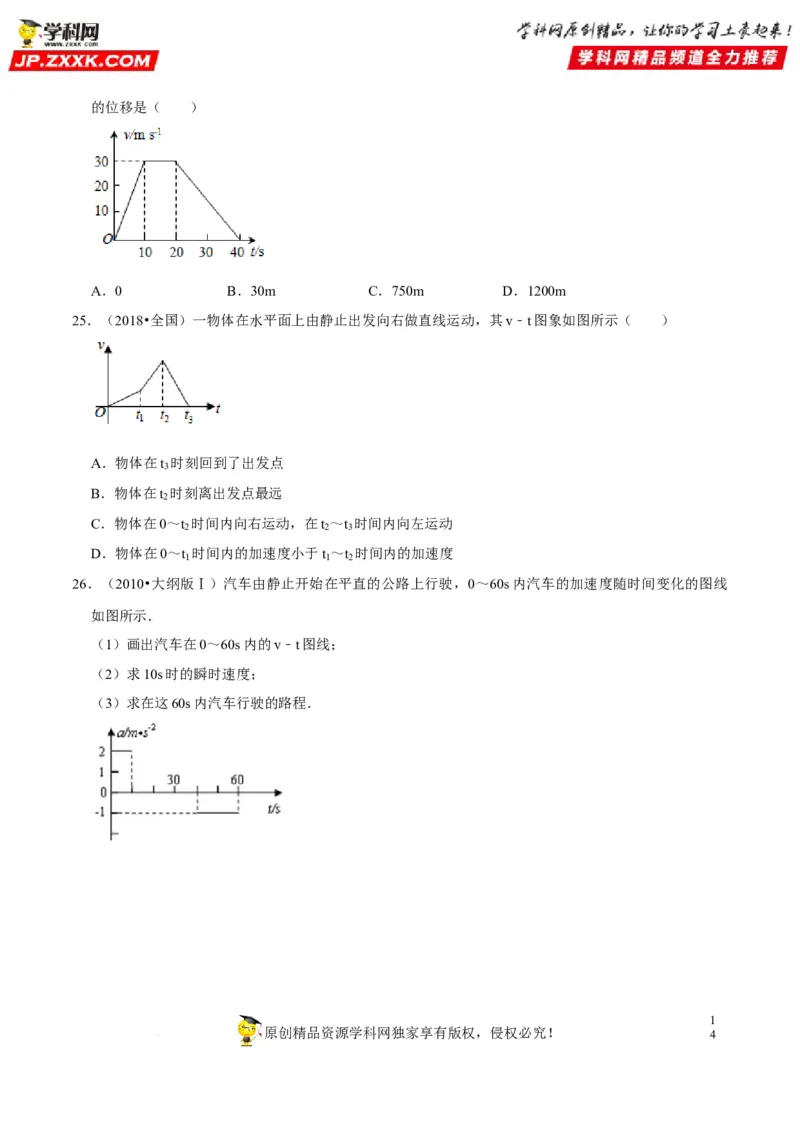

24．（2018•浙江）一辆汽车沿平直道路行驶，其v﹣t图象如图所示。在t＝0到t＝40s这段时间内，汽车
1
原创精品资源学科网独家享有版权，侵权必究！ 3
学科网（北京）股份有限公司的位移是（ ）
A．0 B．30m C．750m D．1200m
25．（2018•全国）一物体在水平面上由静止出发向右做直线运动，其v﹣t图象如图所示（ ）
A．物体在t 时刻回到了出发点
3
B．物体在t 时刻离出发点最远
2
C．物体在0～t 时间内向右运动，在t ～t 时间内向左运动
2 2 3
D．物体在0～t 时间内的加速度小于t ～t 时间内的加速度
1 1 2
26．（2010•大纲版Ⅰ）汽车由静止开始在平直的公路上行驶，0～60s内汽车的加速度随时间变化的图线
如图所示．
（1）画出汽车在0～60s内的v﹣t图线；
（2）求10s时的瞬时速度；
（3）求在这60s内汽车行驶的路程．
1
