考点 50 法拉第电磁感应定律 自感 涡流
1. 3年真题考点分布
题型 选择题、解答题
法拉第电磁感应定律的理解和应用；动生电动势的判断和计算；感生电动势
高考考点
的判断和计算；自感现象；涡流现象

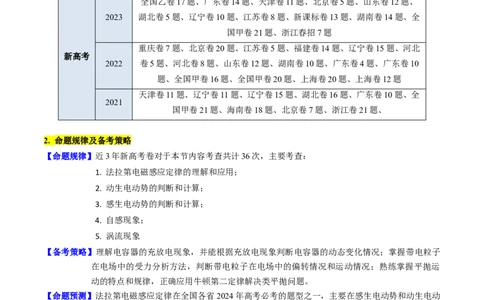

全国乙卷17题、广东卷14题、天津卷11题、北京卷5题、山东卷12题、
2023 湖北卷5题、辽宁卷10题、江苏卷8题、新课标卷13题、湖南卷14题、全
国甲卷21题、浙江春招7题
重庆卷7题、北京卷20题、江苏卷5题、福建卷14题、辽宁卷15题、河北
新高考
2022 卷5题、河北卷8题、山东卷12题、湖南卷10题、广东卷4题、广东卷10
题、全国甲卷16题、全国甲卷20题、上海卷20题、上海卷12题
天津卷11题、辽宁卷11题、辽宁卷15题、湖北卷16题、广东卷10题、全
2021
国甲卷21题、海南卷18题、北京卷7题、浙江卷21题、
2. 命题规律及备考策略
【命题规律】近3年新高考卷对于本节内容考查共计36次，主要考查：
1. 法拉第电磁感应定律的理解和应用；
2. 动生电动势的判断和计算；
3. 感生电动势的判断和计算；
4. 自感现象；
5. 涡流现象
【备考策略】理解电容器的充放电现象，并能根据充放电现象判断电容器的动态变化情况；掌握带电粒子
在电场中的受力分析方法，判断带电粒子在电场中的偏转情况和运动情况；熟练掌握平抛运
动的特点和规律，正确应用牛顿第二定律解决类平抛问题。
【命题预测】法拉第电磁感应定律在全国各省2024年高考必考的题型之一，主要在感生电动势和动生电动
势，其中导体棒在磁场中的平动和转动的可能性极大。对于冷门的涡流现象在2023年的全国

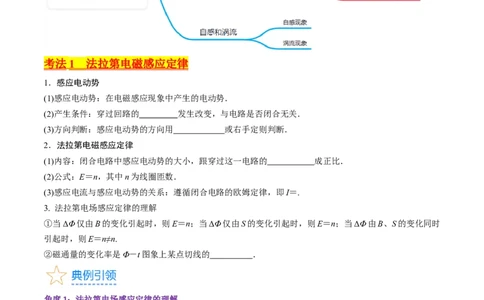

卷中出现，这也是科技相关类题型的创新，2024年各省考生在复习需要引起重视。考法 1 法拉第电磁感应定律
1．感应电动势
(1)感应电动势：在电磁感应现象中产生的电动势．
(2)产生条件：穿过回路的 发生改变，与电路是否闭合无关．
(3)方向判断：感应电动势的方向用 或右手定则判断．
2．法拉第电磁感应定律
(1)内容：闭合电路中感应电动势的大小，跟穿过这一电路的 成正比．
(2)公式：E＝n，其中n为线圈匝数．
(3)感应电流与感应电动势的关系：遵循闭合电路的欧姆定律，即I＝.
3. 法拉第电场感应定律的理解
①当ΔΦ仅由B的变化引起时，则E＝n；当ΔΦ仅由S的变化引起时，则E＝n；当ΔΦ由B、S的变化同时
引起时，则E＝n≠n.
②磁通量的变化率是Φ－t图象上某点切线的 ．
角度 1 ：法拉第电场感应定律的理解

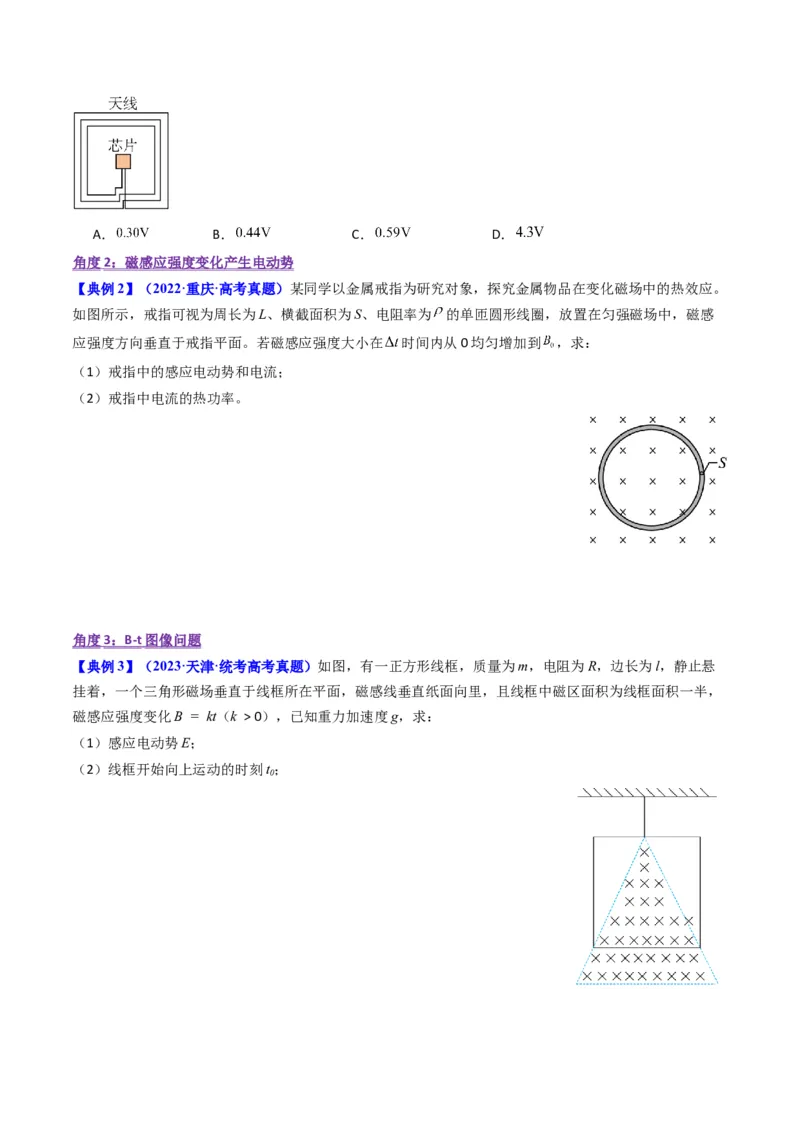

【典例1】（2023·湖北·统考高考真题）近场通信（NFC）器件应用电磁感应原理进行通讯，其天线类似一
个压平的线圈，线圈尺寸从内到外逐渐变大。如图所示，一正方形NFC线圈共3匝，其边长分别为 、
和 ，图中线圈外线接入内部芯片时与内部线圈绝缘。若匀强磁场垂直通过此线圈，磁感应强度
变化率为 ，则线圈产生的感应电动势最接近（ ）A． B． C． D．
角度 2 ：磁感应强度变化产生电动势

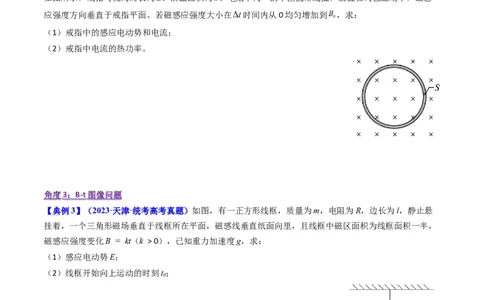

【典例2】（2022·重庆·高考真题）某同学以金属戒指为研究对象，探究金属物品在变化磁场中的热效应。
如图所示，戒指可视为周长为L、横截面积为S、电阻率为 的单匝圆形线圈，放置在匀强磁场中，磁感
应强度方向垂直于戒指平面。若磁感应强度大小在 时间内从0均匀增加到 ，求：
（1）戒指中的感应电动势和电流；
（2）戒指中电流的热功率。
角度 3 ： B- t 图像问题
【典例3】（2023·天津·统考高考真题）如图，有一正方形线框，质量为m，电阻为R，边长为l，静止悬
挂着，一个三角形磁场垂直于线框所在平面，磁感线垂直纸面向里，且线框中磁区面积为线框面积一半，
磁感应强度变化B = kt（k > 0），已知重力加速度g，求：
（1）感应电动势E；
（2）线框开始向上运动的时刻t；

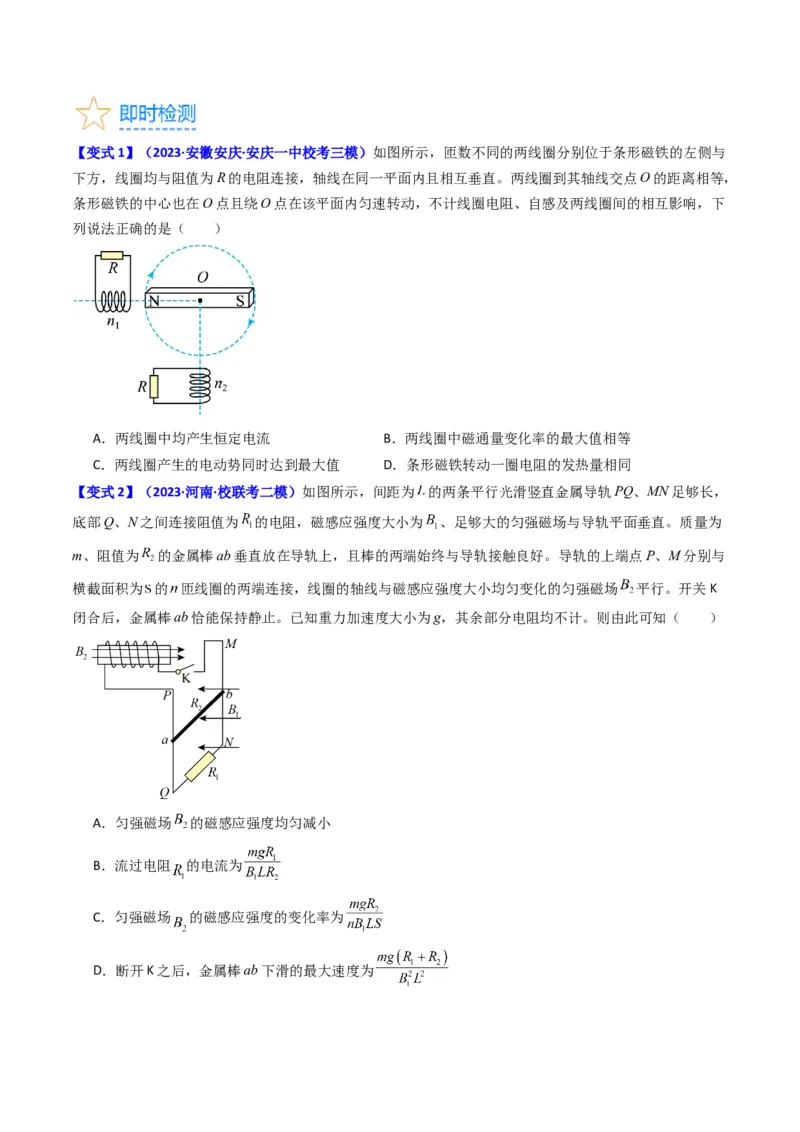

0【变式1】（2023·安徽安庆·安庆一中校考三模）如图所示，匝数不同的两线圈分别位于条形磁铁的左侧与
下方，线圈均与阻值为R的电阻连接，轴线在同一平面内且相互垂直。两线圈到其轴线交点O的距离相等，
条形磁铁的中心也在O点且绕O点在该平面内匀速转动，不计线圈电阻、自感及两线圈间的相互影响，下
列说法正确的是（ ）
A．两线圈中均产生恒定电流 B．两线圈中磁通量变化率的最大值相等
C．两线圈产生的电动势同时达到最大值 D．条形磁铁转动一圈电阻的发热量相同
【变式2】（2023·河南·校联考二模）如图所示，间距为 的两条平行光滑竖直金属导轨PQ、MN足够长，
底部Q、N之间连接阻值为 的电阻，磁感应强度大小为 、足够大的匀强磁场与导轨平面垂直。质量为
m、阻值为 的金属棒ab垂直放在导轨上，且棒的两端始终与导轨接触良好。导轨的上端点P、M分别与
横截面积为 的 匝线圈的两端连接，线圈的轴线与磁感应强度大小均匀变化的匀强磁场 平行。开关K
闭合后，金属棒ab恰能保持静止。已知重力加速度大小为g，其余部分电阻均不计。则由此可知（ ）
A．匀强磁场 的磁感应强度均匀减小
B．流过电阻 的电流为
C．匀强磁场 的磁感应强度的变化率为
D．断开K之后，金属棒ab下滑的最大速度为【变式3】（2023·河北唐山·开滦第一中学校考模拟预测）如图所示，水平放置的两平行金属板与圆形圆线
圈相连，两极板间距离为d，圆形线圈半径为r，电阻为R，外接电阻为R，其他部分的电阻忽略不计。
1 2
在圆形线圈中有垂直纸面向里的磁场，磁感应强度均匀减小，有一个带电液滴能够在极板之间静止，已知
液滴质量为m、电量为q。则下列说法正确的是（ ）
A．液滴带正电
B．磁感应强度的变化率为
C．保持开关闭合，向上移动下极板时，粒子将向下运动
D．断开开关S，粒子将向下运动
【变式4】（2023·海南省直辖县级单位·嘉积中学校考一模）如图甲所示，水平放置的平行金属导轨连接一
个平行板电容器C和一定值电阻R，导体棒MN放在导轨上且接触良好，整个装置放于垂直导轨平面的磁
场中，磁感应强度B的变化情况如图乙所示（取图甲所示的磁感应强度方向为正方向），MN始终保持静
止，则在 时间内（ ）
A．电容器C所带的电荷量始终不变 B．电容器C的a板先带正电后带负电
C．MN中的电流方向始终由M指向N D．MN所受安培力的方向先向右后向左
考法 2 导体切割磁感线产生的感应电动势
1．公式E＝Blv的使用条件
(1)匀强磁场．
(2)B、l、v三者相互
2．“瞬时性”的理解
(1)若v为瞬时速度，则E为 感应电动势．
(2)若v为平均速度，则E为 感应电动势．
3．切割的“有效长度”
公式中的l为有效切割长度，即导体在与v垂直的方向上的投影长度．图中有效长度分别为：甲图：沿v 方向运动时，l＝；沿v 方向运动时，l＝·sin β；
1 2
乙图：沿v 方向运动时，l＝；沿v 方向运动时，l＝0；
1 2
丙图：沿v 方向运动时，l＝R；沿v 方向运动时，l＝0；沿v 方向运动时，l＝R.
1 2 3
4．“相对性”的理解
E＝Blv中的速度v是 磁场的速度，若磁场也运动，应注意速度间的 关系．
角度 1 ：导体棒平动切割磁感应线
【典例4】（2021·山东·高考真题）迷你系绳卫星在地球赤道正上方的电离层中，沿圆形轨道绕地飞行。系
绳卫星由两子卫星组成，它们之间的导体绳沿地球半径方向，如图所示。在电池和感应电动势的共同作用
下，导体绳中形成指向地心的电流，等效总电阻为r。导体绳所受的安培力克服大小为f的环境阻力，可使
卫星保持在原轨道上。已知卫星离地平均高度为H，导体绳长为 ，地球半径为R，质量为M，轨
道处磁感应强度大小为B，方向垂直于赤道平面。忽略地球自转的影响。据此可得，电池电动势为
（ ）
A． B． C． D．
角度 2 ：导体棒转动切割磁感应线
【典例5】（2023·江苏·统考高考真题）如图所示，圆形区域内有垂直纸面向里的匀强磁场，OC导体棒的
O端位于圆心，棒的中点A位于磁场区域的边缘。现使导体棒绕O点在纸面内逆时针转动。O、A、C点电
势分别为φ、φ 、φ ，则（ ）
0 A CA．φ > φ B．φ > φ C．φ = φ D．φ －φ = φ －φ
O C C A O A O A A C
求感应电动势大小的五种类型及对应解法
1．磁通量变化型：E＝n (1)θ为l与v的夹角．
2．磁感应强度变化型：E＝nS (2)l为导体切割磁感线的有效长度：首尾相连在垂
3．面积变化型：E＝nB 直速度方向的分量．
(3)v为导体相对磁场的速度．
5．转动切割型：E＝Blv＝Bl2ω
4．平动切割型：E＝Blv·sin θ
【变式1】（2023·安徽合肥·模拟预测）如图所示，水平面内边长为 的正方形MNPQ区域内有磁感强度
大小均为B，方向相反的匀强磁场，O、 分别为MN和PQ的中点。一边长为l，总电阻为R的正方形线
框abcd，沿直线 匀速穿过图示的有界匀强磁场，运动过程中bc边始终与MN边平行，线框平面始终与
磁场垂直，正方形线框关于 直线上下对称。规定电流沿逆时针方向为正，则线框穿过磁场过程中电流
I随时间t变化关系正确的是（ ）
A． B． C． D．
【变式2】（2023·陕西商洛·镇安中学校考模拟预测）如图所示，半径为L的导电圆环（电阻不计）绕垂直

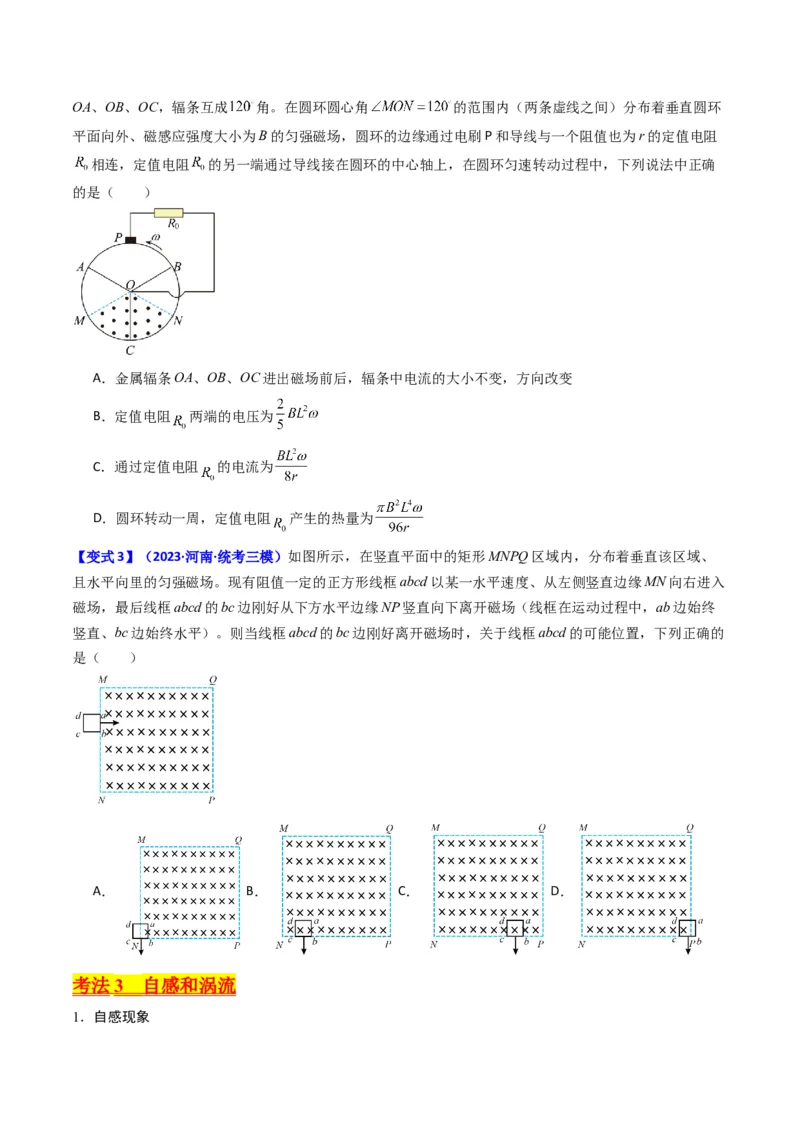

于圆环平面、通过圆心O的金属轴以角速度ω逆时针匀速转动。圆环上接有电阻均为r的三根金属辐条OA、OB、OC，辐条互成 角。在圆环圆心角 的范围内（两条虚线之间）分布着垂直圆环
平面向外、磁感应强度大小为B的匀强磁场，圆环的边缘通过电刷P和导线与一个阻值也为r的定值电阻
相连，定值电阻 的另一端通过导线接在圆环的中心轴上，在圆环匀速转动过程中，下列说法中正确
的是（ ）
A．金属辐条OA、OB、OC进出磁场前后，辐条中电流的大小不变，方向改变
B．定值电阻 两端的电压为
C．通过定值电阻 的电流为
D．圆环转动一周，定值电阻 产生的热量为
【变式3】（2023·河南·统考三模）如图所示，在竖直平面中的矩形MNPQ区域内，分布着垂直该区域、
且水平向里的匀强磁场。现有阻值一定的正方形线框abcd以某一水平速度、从左侧竖直边缘MN向右进入
磁场，最后线框abcd的bc边刚好从下方水平边缘NP竖直向下离开磁场（线框在运动过程中，ab边始终
竖直、bc边始终水平）。则当线框abcd的bc边刚好离开磁场时，关于线框abcd的可能位置，下列正确的
是（ ）
A． B． C． D．
考法 3 自感和涡流
1．自感现象(1)概念：由于导体本身的 变化而产生的电磁感应现象称为自感，由于自感而产生的感应电动势叫
做自感电动势．
(2)表达式：E＝L.
(3)自感系数L的影响因素：与线圈的 、形状、 以及是否有铁芯有关．
(4)自感现象“阻碍”作用的理解：
①流过线圈的电流增加时，线圈中产生的自感电动势与电流方向 ，阻碍电流的 ，使其缓慢地
增加．
②流过线圈的电流减小时，线圈中产生的自感电动势与电流方向 ，阻碍电流的 ，使其缓慢地
减小．
线圈就相当于电源，它提供的电流从原来的I 逐渐变小．
L
（5）自感中“闪亮”与“不闪亮”问题
与线圈串联的灯泡 与线圈并联的灯泡
电路图
电流突然增大，然后逐渐减小达到稳
通电时 电流逐渐增大，灯泡逐渐变亮
定
电路中稳态电流为I、I：
1 2
电流逐渐减小，灯泡逐渐变暗，电流 ①若I≤I，灯泡逐渐变暗；
2 1
断电时
方向不变 ②若I ＞I ，灯泡闪亮后逐渐变暗．
2 1
两种情况下灯泡中电流方向均改变
2．涡流现象
(1)涡流：块状金属放在变化磁场中，或者让它在磁场中运动时，金属块内产生的旋涡状感应电流．
(2)产生原因：金属块内 变化→感应电动势→感应电流．
(3)涡流的利用：冶炼金属的高频感应炉利用 产生焦耳热使金属熔化；家用电磁炉也是利用涡流
原理制成的．
(4)涡流的减少：各种电机和变压器中，用涂有绝缘漆的硅钢片叠加成的铁芯，以减少涡流．
角度 1 ：自感现象
【典例6】（2023·北京·统考高考真题）如图所示，L是自感系数很大、电阻很小的线圈，P、Q是两个相同
的小灯泡，开始时，开关S处于闭合状态，P灯微亮，Q灯正常发光，断开开关（ ）A．P与Q同时熄灭 B．P比Q先熄灭
C．Q闪亮后再熄灭 D．P闪亮后再熄灭
角度 2 ：涡流现象

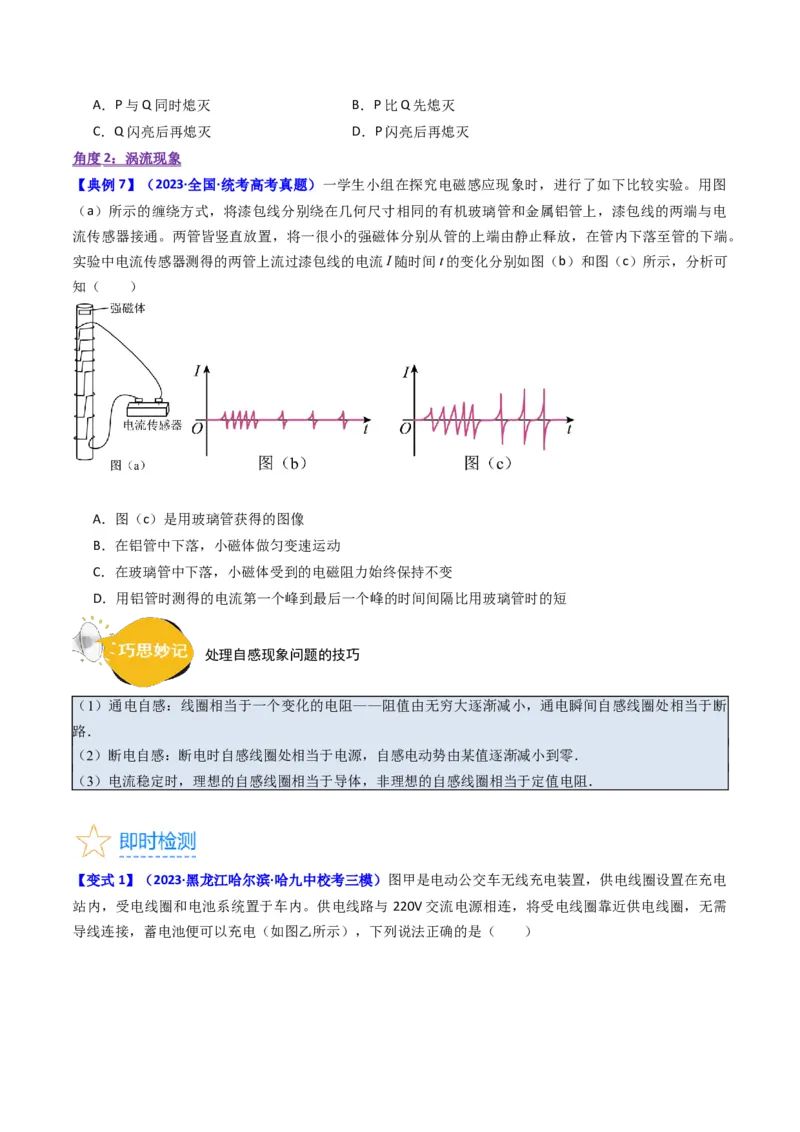

【典例7】（2023·全国·统考高考真题）一学生小组在探究电磁感应现象时，进行了如下比较实验。用图
（a）所示的缠绕方式，将漆包线分别绕在几何尺寸相同的有机玻璃管和金属铝管上，漆包线的两端与电
流传感器接通。两管皆竖直放置，将一很小的强磁体分别从管的上端由静止释放，在管内下落至管的下端。
实验中电流传感器测得的两管上流过漆包线的电流I随时间t的变化分别如图（b）和图（c）所示，分析可
知（ ）
A．图（c）是用玻璃管获得的图像
B．在铝管中下落，小磁体做匀变速运动
C．在玻璃管中下落，小磁体受到的电磁阻力始终保持不变
D．用铝管时测得的电流第一个峰到最后一个峰的时间间隔比用玻璃管时的短
处理自感现象问题的技巧
（1）通电自感：线圈相当于一个变化的电阻——阻值由无穷大逐渐减小，通电瞬间自感线圈处相当于断
路．
（2）断电自感：断电时自感线圈处相当于电源，自感电动势由某值逐渐减小到零．
（3）电流稳定时，理想的自感线圈相当于导体，非理想的自感线圈相当于定值电阻．

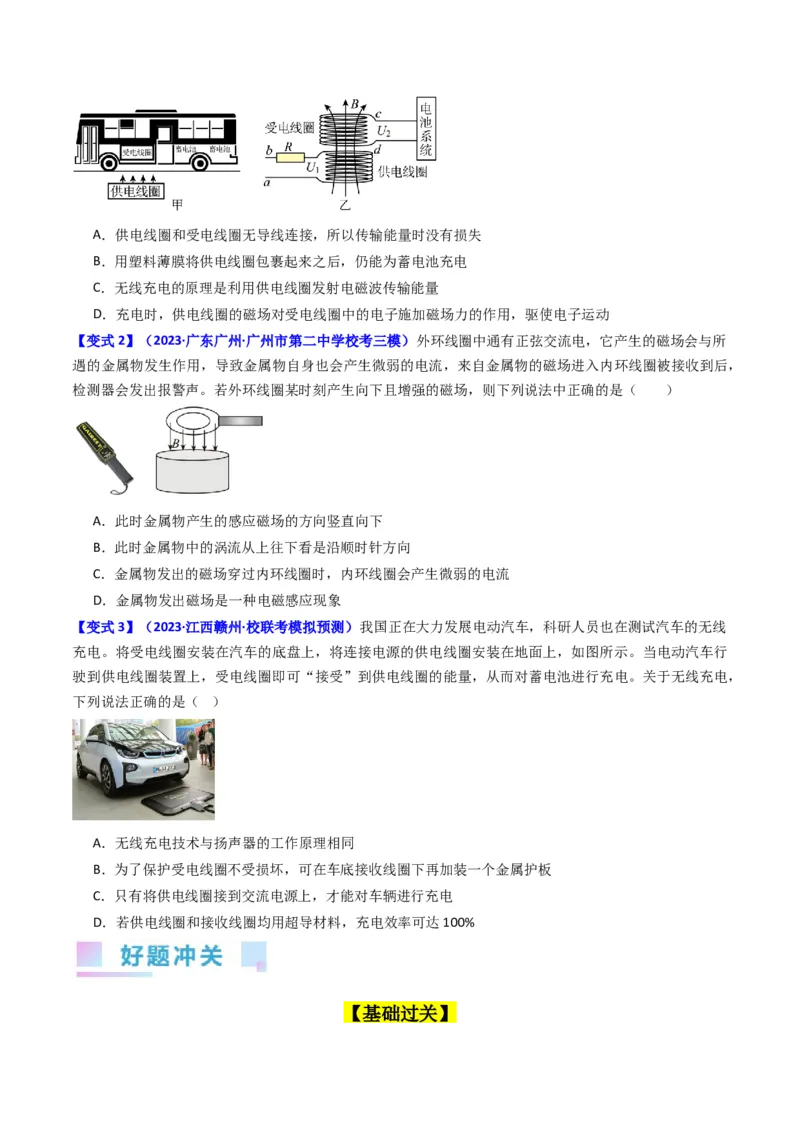

【变式1】（2023·黑龙江哈尔滨·哈九中校考三模）图甲是电动公交车无线充电装置，供电线圈设置在充电
站内，受电线圈和电池系统置于车内。供电线路与 220V交流电源相连，将受电线圈靠近供电线圈，无需
导线连接，蓄电池便可以充电（如图乙所示），下列说法正确的是（ ）A．供电线圈和受电线圈无导线连接，所以传输能量时没有损失
B．用塑料薄膜将供电线圈包裹起来之后，仍能为蓄电池充电
C．无线充电的原理是利用供电线圈发射电磁波传输能量
D．充电时，供电线圈的磁场对受电线圈中的电子施加磁场力的作用，驱使电子运动
【变式2】（2023·广东广州·广州市第二中学校考三模）外环线圈中通有正弦交流电，它产生的磁场会与所
遇的金属物发生作用，导致金属物自身也会产生微弱的电流，来自金属物的磁场进入内环线圈被接收到后，
检测器会发出报警声。若外环线圈某时刻产生向下且增强的磁场，则下列说法中正确的是（ ）
A．此时金属物产生的感应磁场的方向竖直向下
B．此时金属物中的涡流从上往下看是沿顺时针方向
C．金属物发出的磁场穿过内环线圈时，内环线圈会产生微弱的电流
D．金属物发出磁场是一种电磁感应现象
【变式3】（2023·江西赣州·校联考模拟预测）我国正在大力发展电动汽车，科研人员也在测试汽车的无线
充电。将受电线圈安装在汽车的底盘上，将连接电源的供电线圈安装在地面上，如图所示。当电动汽车行
驶到供电线圈装置上，受电线圈即可“接受”到供电线圈的能量，从而对蓄电池进行充电。关于无线充电，
下列说法正确的是（ ）
A．无线充电技术与扬声器的工作原理相同
B．为了保护受电线圈不受损坏，可在车底接收线圈下再加装一个金属护板
C．只有将供电线圈接到交流电源上，才能对车辆进行充电
D．若供电线圈和接收线圈均用超导材料，充电效率可达100%

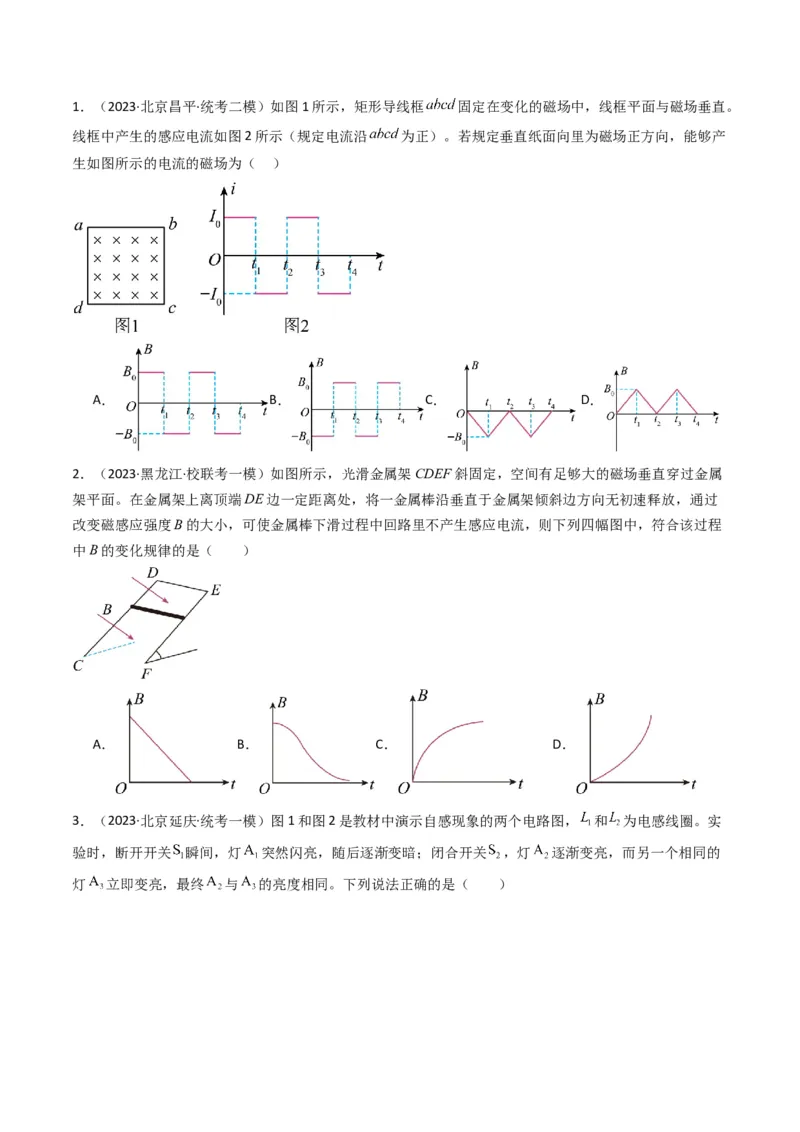

【基础过关】1．（2023·北京昌平·统考二模）如图1所示，矩形导线框 固定在变化的磁场中，线框平面与磁场垂直。
线框中产生的感应电流如图2所示（规定电流沿 为正）。若规定垂直纸面向里为磁场正方向，能够产
生如图所示的电流的磁场为（ ）
A． B． C． D．
2．（2023·黑龙江·校联考一模）如图所示，光滑金属架CDEF斜固定，空间有足够大的磁场垂直穿过金属
架平面。在金属架上离顶端DE边一定距离处，将一金属棒沿垂直于金属架倾斜边方向无初速释放，通过
改变磁感应强度B的大小，可使金属棒下滑过程中回路里不产生感应电流，则下列四幅图中，符合该过程
中B的变化规律的是（ ）
A． B． C． D．

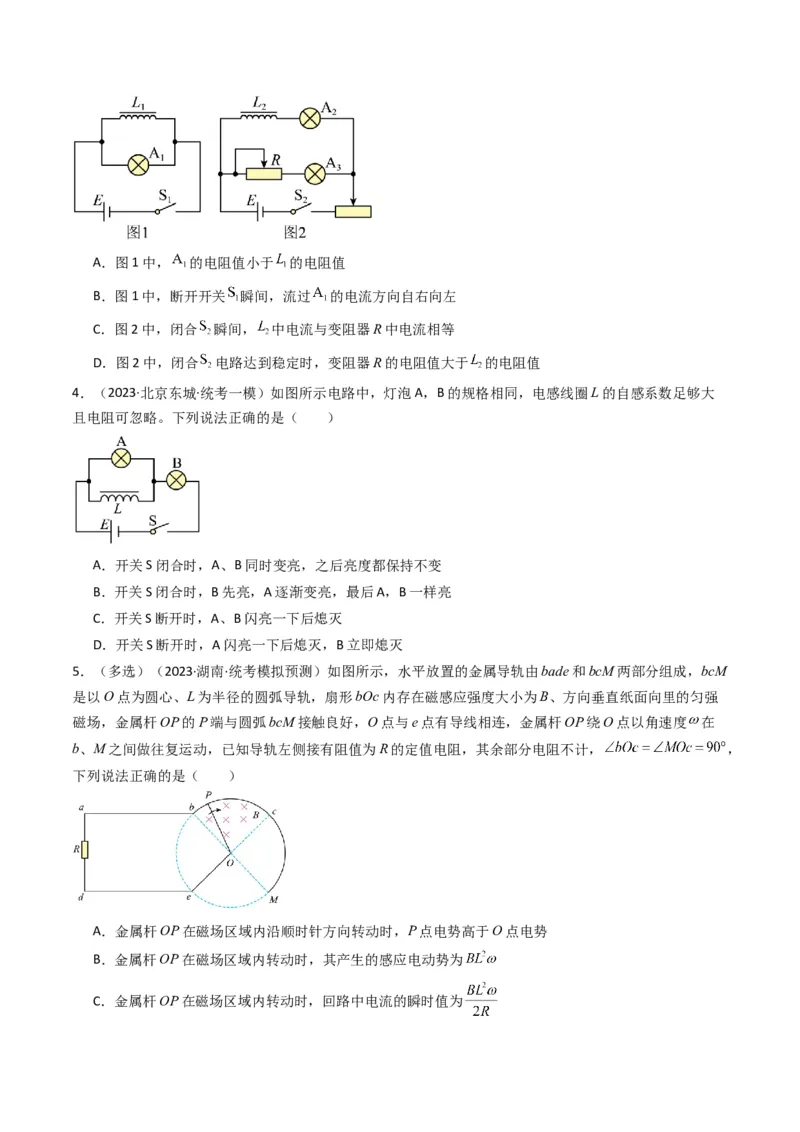

3．（2023·北京延庆·统考一模）图1和图2是教材中演示自感现象的两个电路图， 和 为电感线圈。实
验时，断开开关 瞬间，灯 突然闪亮，随后逐渐变暗；闭合开关 ，灯 逐渐变亮，而另一个相同的
灯 立即变亮，最终 与 的亮度相同。下列说法正确的是（ ）A．图1中， 的电阻值小于 的电阻值
B．图1中，断开开关 瞬间，流过 的电流方向自右向左
C．图2中，闭合 瞬间， 中电流与变阻器R中电流相等
D．图2中，闭合 电路达到稳定时，变阻器R的电阻值大于 的电阻值
4．（2023·北京东城·统考一模）如图所示电路中，灯泡A，B的规格相同，电感线圈L的自感系数足够大
且电阻可忽略。下列说法正确的是（ ）
A．开关S闭合时，A、B同时变亮，之后亮度都保持不变
B．开关S闭合时，B先亮，A逐渐变亮，最后A，B一样亮
C．开关S断开时，A、B闪亮一下后熄灭
D．开关S断开时，A闪亮一下后熄灭，B立即熄灭
5．（多选）（2023·湖南·统考模拟预测）如图所示，水平放置的金属导轨由bade和bcM两部分组成，bcM
是以O点为圆心、L为半径的圆弧导轨，扇形bOc内存在磁感应强度大小为B、方向垂直纸面向里的匀强
磁场，金属杆OP的P端与圆弧bcM接触良好，O点与e点有导线相连，金属杆OP绕O点以角速度 在
b、M之间做往复运动，已知导轨左侧接有阻值为R的定值电阻，其余部分电阻不计， ，
下列说法正确的是（ ）
A．金属杆OP在磁场区域内沿顺时针方向转动时，P点电势高于O点电势
B．金属杆OP在磁场区域内转动时，其产生的感应电动势为
C．金属杆OP在磁场区域内转动时，回路中电流的瞬时值为D．回路中电流的有效值为

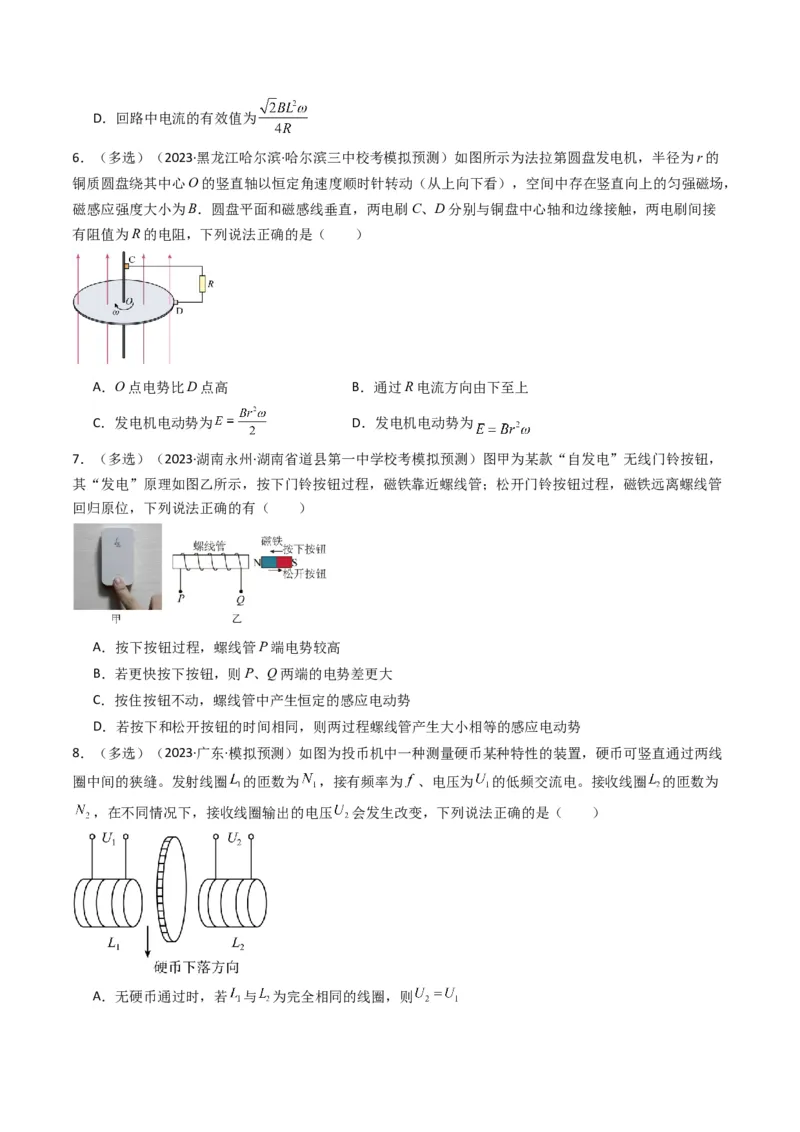

6．（多选）（2023·黑龙江哈尔滨·哈尔滨三中校考模拟预测）如图所示为法拉第圆盘发电机，半径为r的
铜质圆盘绕其中心O的竖直轴以恒定角速度顺时针转动（从上向下看），空间中存在竖直向上的匀强磁场，
磁感应强度大小为B．圆盘平面和磁感线垂直，两电刷C、D分别与铜盘中心轴和边缘接触，两电刷间接
有阻值为R的电阻，下列说法正确的是（ ）
A．O点电势比D点高 B．通过R电流方向由下至上
C．发电机电动势为 D．发电机电动势为
7．（多选）（2023·湖南永州·湖南省道县第一中学校考模拟预测）图甲为某款“自发电”无线门铃按钮，
其“发电”原理如图乙所示，按下门铃按钮过程，磁铁靠近螺线管；松开门铃按钮过程，磁铁远离螺线管
回归原位，下列说法正确的有（ ）
A．按下按钮过程，螺线管P端电势较高
B．若更快按下按钮，则P、Q两端的电势差更大
C．按住按钮不动，螺线管中产生恒定的感应电动势
D．若按下和松开按钮的时间相同，则两过程螺线管产生大小相等的感应电动势
8．（多选）（2023·广东·模拟预测）如图为投币机中一种测量硬币某种特性的装置，硬币可竖直通过两线
圈中间的狭缝。发射线圈 的匝数为 ，接有频率为 、电压为 的低频交流电。接收线圈 的匝数为
，在不同情况下，接收线圈输出的电压 会发生改变，下列说法正确的是（ ）
A．无硬币通过时，若 与 为完全相同的线圈，则B．无硬币通过时，若只增大 ，则 也增大
C．硬币通过狭缝时，硬币中会产生感应电流
D．硬币通过狭缝的全过程中，其加速度不变

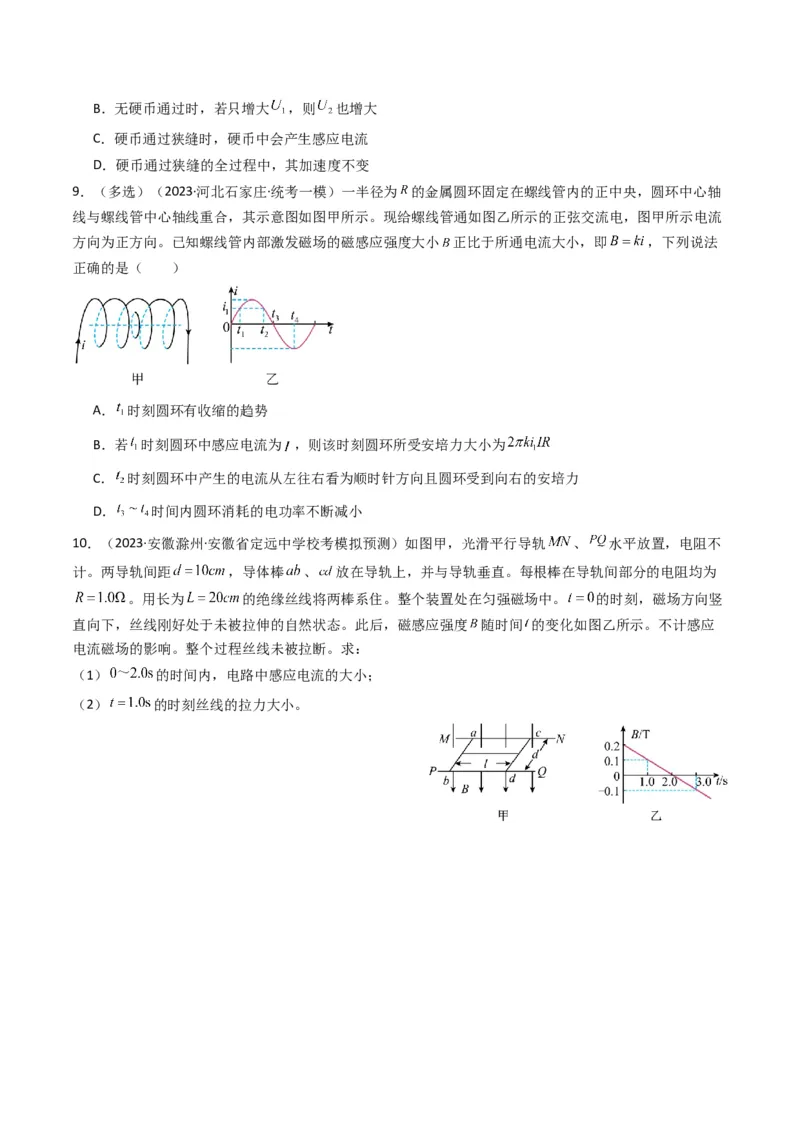

9．（多选）（2023·河北石家庄·统考一模）一半径为 的金属圆环固定在螺线管内的正中央，圆环中心轴
线与螺线管中心轴线重合，其示意图如图甲所示。现给螺线管通如图乙所示的正弦交流电，图甲所示电流
方向为正方向。已知螺线管内部激发磁场的磁感应强度大小 正比于所通电流大小，即 ，下列说法
正确的是（ ）
A． 时刻圆环有收缩的趋势
B．若 时刻圆环中感应电流为 ，则该时刻圆环所受安培力大小为
C． 时刻圆环中产生的电流从左往右看为顺时针方向且圆环受到向右的安培力
D． 时间内圆环消耗的电功率不断减小
10．（2023·安徽滁州·安徽省定远中学校考模拟预测）如图甲，光滑平行导轨 、 水平放置，电阻不
计。两导轨间距 ，导体棒 、 放在导轨上，并与导轨垂直。每根棒在导轨间部分的电阻均为
。用长为 的绝缘丝线将两棒系住。整个装置处在匀强磁场中。 的时刻，磁场方向竖
直向下，丝线刚好处于未被拉伸的自然状态。此后，磁感应强度 随时间 的变化如图乙所示。不计感应
电流磁场的影响。整个过程丝线未被拉断。求：
（1） 的时间内，电路中感应电流的大小；

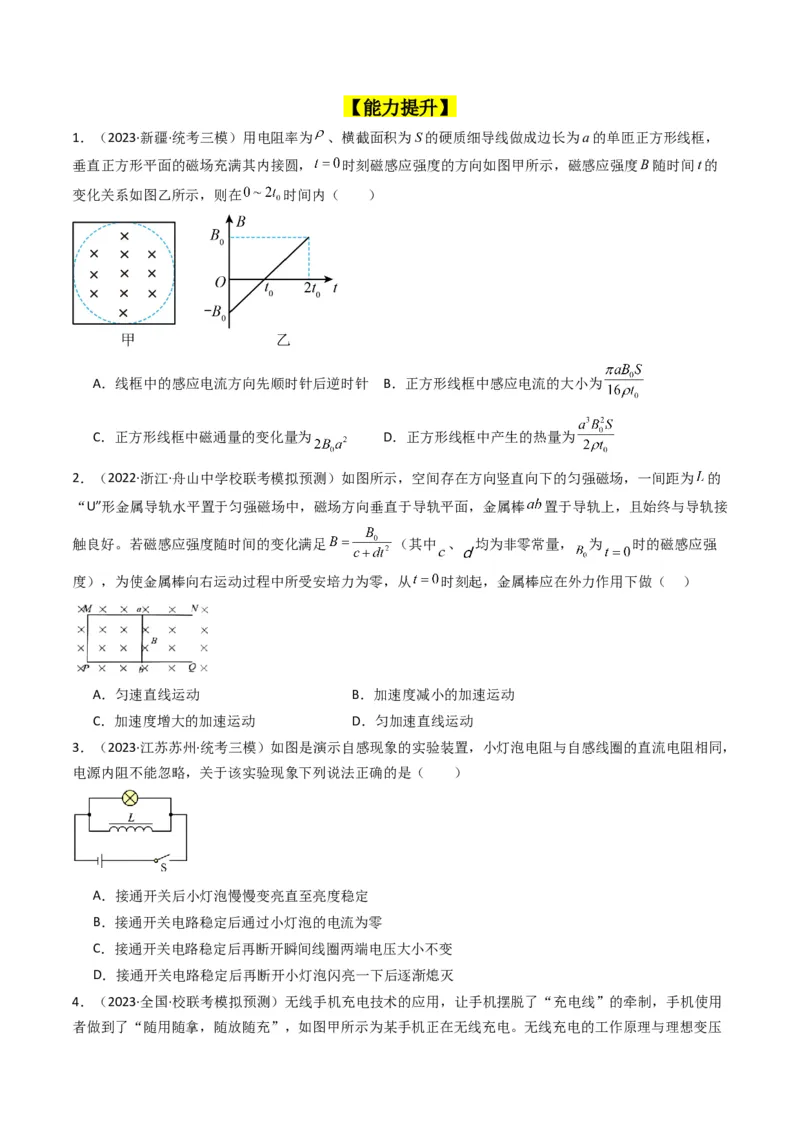

（2） 的时刻丝线的拉力大小。【能力提升】
1．（2023·新疆·统考三模）用电阻率为 、横截面积为S的硬质细导线做成边长为a的单匝正方形线框，
垂直正方形平面的磁场充满其内接圆， 时刻磁感应强度的方向如图甲所示，磁感应强度B随时间t的
变化关系如图乙所示，则在 时间内（ ）
A．线框中的感应电流方向先顺时针后逆时针 B．正方形线框中感应电流的大小为
C．正方形线框中磁通量的变化量为 D．正方形线框中产生的热量为
2．（2022·浙江·舟山中学校联考模拟预测）如图所示，空间存在方向竖直向下的匀强磁场，一间距为 的
“U”形金属导轨水平置于匀强磁场中，磁场方向垂直于导轨平面，金属棒 置于导轨上，且始终与导轨接
触良好。若磁感应强度随时间的变化满足 （其中 、 均为非零常量， 为 时的磁感应强
度），为使金属棒向右运动过程中所受安培力为零，从 时刻起，金属棒应在外力作用下做（ ）
A．匀速直线运动 B．加速度减小的加速运动
C．加速度增大的加速运动 D．匀加速直线运动
3．（2023·江苏苏州·统考三模）如图是演示自感现象的实验装置，小灯泡电阻与自感线圈的直流电阻相同，
电源内阻不能忽略，关于该实验现象下列说法正确的是（ ）
A．接通开关后小灯泡慢慢变亮直至亮度稳定
B．接通开关电路稳定后通过小灯泡的电流为零
C．接通开关电路稳定后再断开瞬间线圈两端电压大小不变
D．接通开关电路稳定后再断开小灯泡闪亮一下后逐渐熄灭

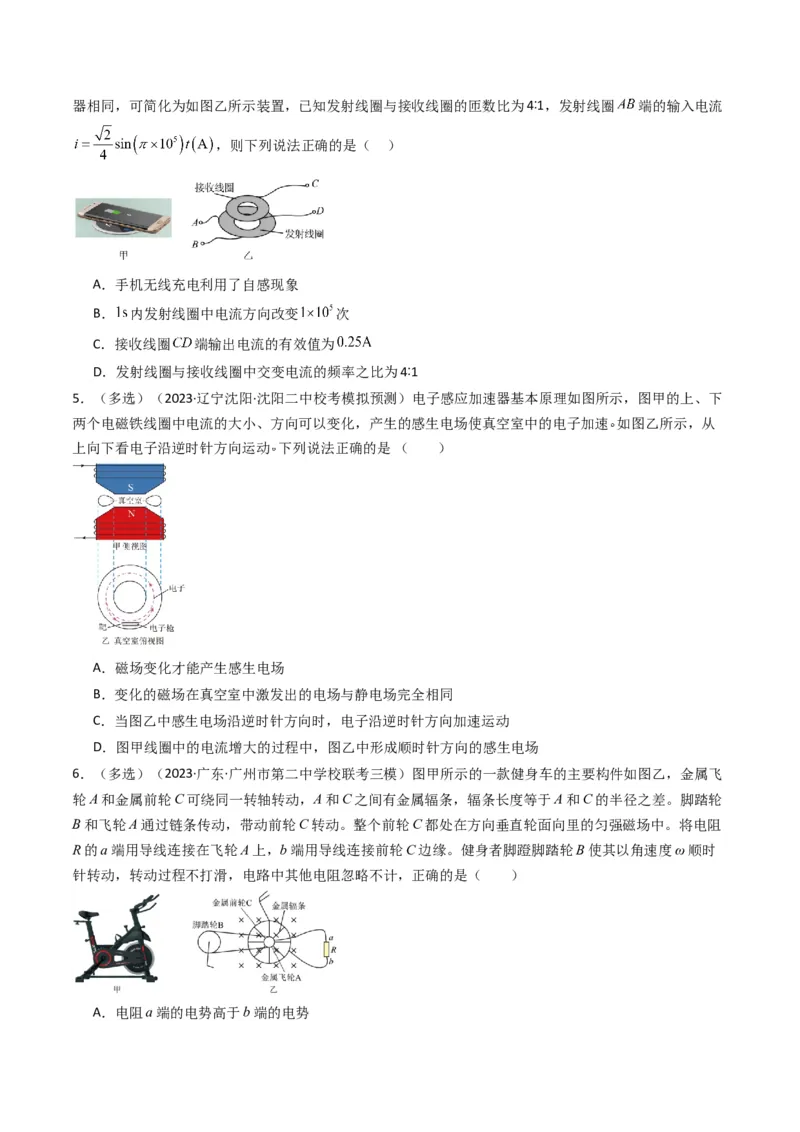

4．（2023·全国·校联考模拟预测）无线手机充电技术的应用，让手机摆脱了“充电线”的牵制，手机使用
者做到了“随用随拿，随放随充”，如图甲所示为某手机正在无线充电。无线充电的工作原理与理想变压器相同，可简化为如图乙所示装置，已知发射线圈与接收线圈的匝数比为4∶1，发射线圈 端的输入电流
，则下列说法正确的是（ ）
A．手机无线充电利用了自感现象
B． 内发射线圈中电流方向改变 次
C．接收线圈 端输出电流的有效值为
D．发射线圈与接收线圈中交变电流的频率之比为4∶1
5．（多选）（2023·辽宁沈阳·沈阳二中校考模拟预测）电子感应加速器基本原理如图所示，图甲的上、下
两个电磁铁线圈中电流的大小、方向可以变化，产生的感生电场使真空室中的电子加速 如图乙所示，从
上向下看电子沿逆时针方向运动 下列说法正确的是（ ）
A．磁场变化才能产生感生电场
B．变化的磁场在真空室中激发出的电场与静电场完全相同
C．当图乙中感生电场沿逆时针方向时，电子沿逆时针方向加速运动
D．图甲线圈中的电流增大的过程中，图乙中形成顺时针方向的感生电场
6．（多选）（2023·广东·广州市第二中学校联考三模）图甲所示的一款健身车的主要构件如图乙，金属飞
轮A和金属前轮C可绕同一转轴转动，A和C之间有金属辐条，辐条长度等于A和C的半径之差。脚踏轮
B和飞轮A通过链条传动，带动前轮C转动。整个前轮C都处在方向垂直轮面向里的匀强磁场中。将电阻
R的a端用导线连接在飞轮A上，b端用导线连接前轮C边缘。健身者脚蹬脚踏轮B使其以角速度ω顺时

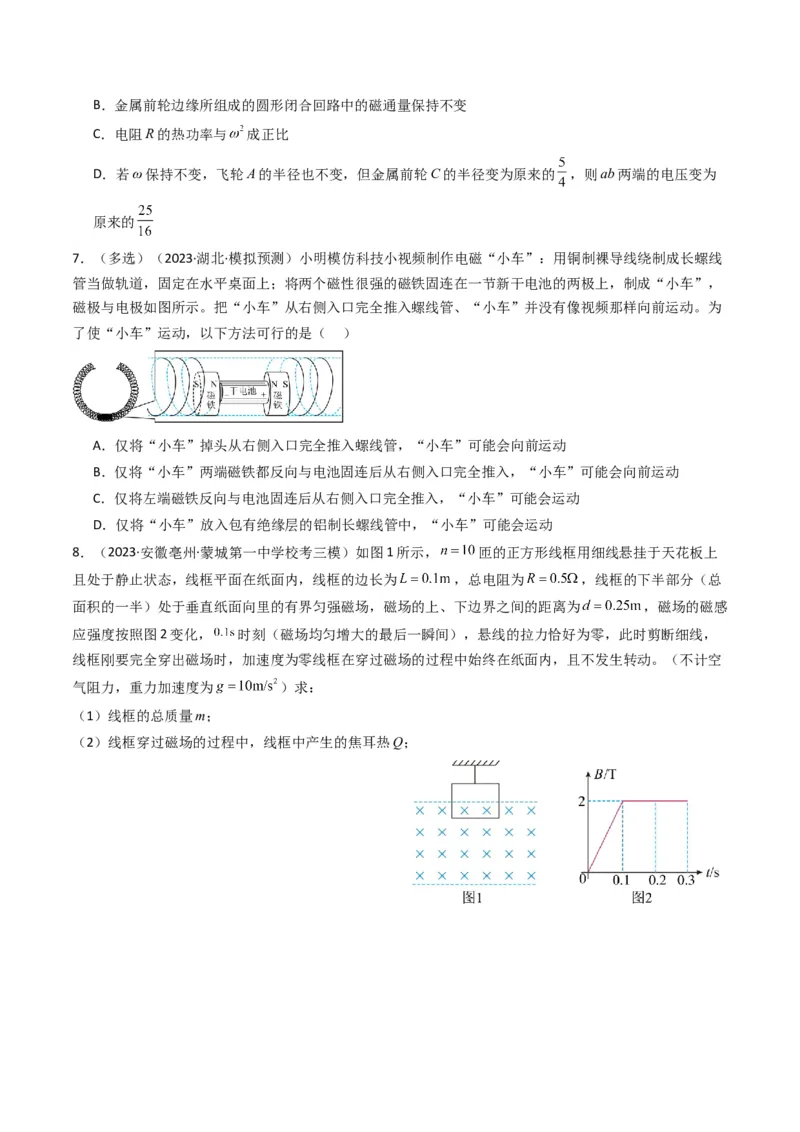

针转动，转动过程不打滑，电路中其他电阻忽略不计，正确的是（ ）
A．电阻a端的电势高于b端的电势B．金属前轮边缘所组成的圆形闭合回路中的磁通量保持不变
C．电阻R的热功率与 成正比
D．若ω保持不变，飞轮A的半径也不变，但金属前轮C的半径变为原来的 ，则ab两端的电压变为
原来的
7．（多选）（2023·湖北·模拟预测）小明模仿科技小视频制作电磁“小车”：用铜制裸导线绕制成长螺线
管当做轨道，固定在水平桌面上；将两个磁性很强的磁铁固连在一节新干电池的两极上，制成“小车”，
磁极与电极如图所示。把“小车”从右侧入口完全推入螺线管、“小车”并没有像视频那样向前运动。为
了使“小车”运动，以下方法可行的是（ ）
A．仅将“小车”掉头从右侧入口完全推入螺线管，“小车”可能会向前运动
B．仅将“小车”两端磁铁都反向与电池固连后从右侧入口完全推入，“小车”可能会向前运动
C．仅将左端磁铁反向与电池固连后从右侧入口完全推入，“小车”可能会运动
D．仅将“小车”放入包有绝缘层的铝制长螺线管中，“小车”可能会运动
8．（2023·安徽亳州·蒙城第一中学校考三模）如图1所示， 匝的正方形线框用细线悬挂于天花板上
且处于静止状态，线框平面在纸面内，线框的边长为 ，总电阻为 ，线框的下半部分（总
面积的一半）处于垂直纸面向里的有界匀强磁场，磁场的上、下边界之间的距离为 ，磁场的磁感
应强度按照图2变化， 时刻（磁场均匀增大的最后一瞬间），悬线的拉力恰好为零，此时剪断细线，
线框刚要完全穿出磁场时，加速度为零线框在穿过磁场的过程中始终在纸面内，且不发生转动。（不计空
气阻力，重力加速度为 ）求：
（1）线框的总质量m；
（2）线框穿过磁场的过程中，线框中产生的焦耳热Q；9．（2023·江苏扬州·扬州市新华中学校考三模）如图甲所示，两根足够长的平行光滑金属导轨ab、cd被固
定在水平面上，导轨间距L＝0.6m，两导轨的左端用导线连接电阻R＝10Ω，质量m=1kg、电阻r＝2Ω的金
属棒垂直于导轨静止在ef处并锁定；导轨及导线电阻均不计。整个装置处在竖直向下的磁场中，be＝
0.2m，磁感应强度随时间的变化如图乙所示。0.2s后金属棒解除锁定并同时给金属棒水平向右的初速度
v=6m/s，求：
0
（1）0.1 0.2s内R上产生的焦耳热；
（2）从t＝0.2s后的整个过程中通过R的电荷量。
~10．（2023·湖北·模拟预测）如图甲所示，ACD是固定在水平面上的半径为2r、圆心为O的金属半圆弧导
轨，EF是半径为r、圆心也为O的半圆弧，在半圆弧EF与导轨ACD之间的半圆环区域内存在垂直导轨平
面向外的匀强磁场，磁感应强度大小为B，B随时间t变化的图像如图乙所示。OA间接有电阻P，金属杆
OM可绕O点转动，M端与轨道接触良好，金属杆OM与电阻P的阻值均为R，其余电阻不计。
（1）0~t 时间内，OM杆固定在与OA夹角为 的位置不动，求这段时间内通过电阻P的感应电流大
0
小和方向；
（2）t~2t 时间内，OM杆在外力作用下以恒定的角速度逆时针转动，2t 时转过角度 到OC位置，
0 0 0
求在这段时间内通过电阻P的电荷量q；
（3）2t~3t 时间内，OM杆仍在外力作用下以恒定的角速度逆时针转动，3t 时转到OD位置，若2t 时匀强
0 0 0 0
磁场开始变化，使得2t~3t 时间内回路中始终无感应电流，求B随时间t变化的关系式，并在图乙中补画
0 0

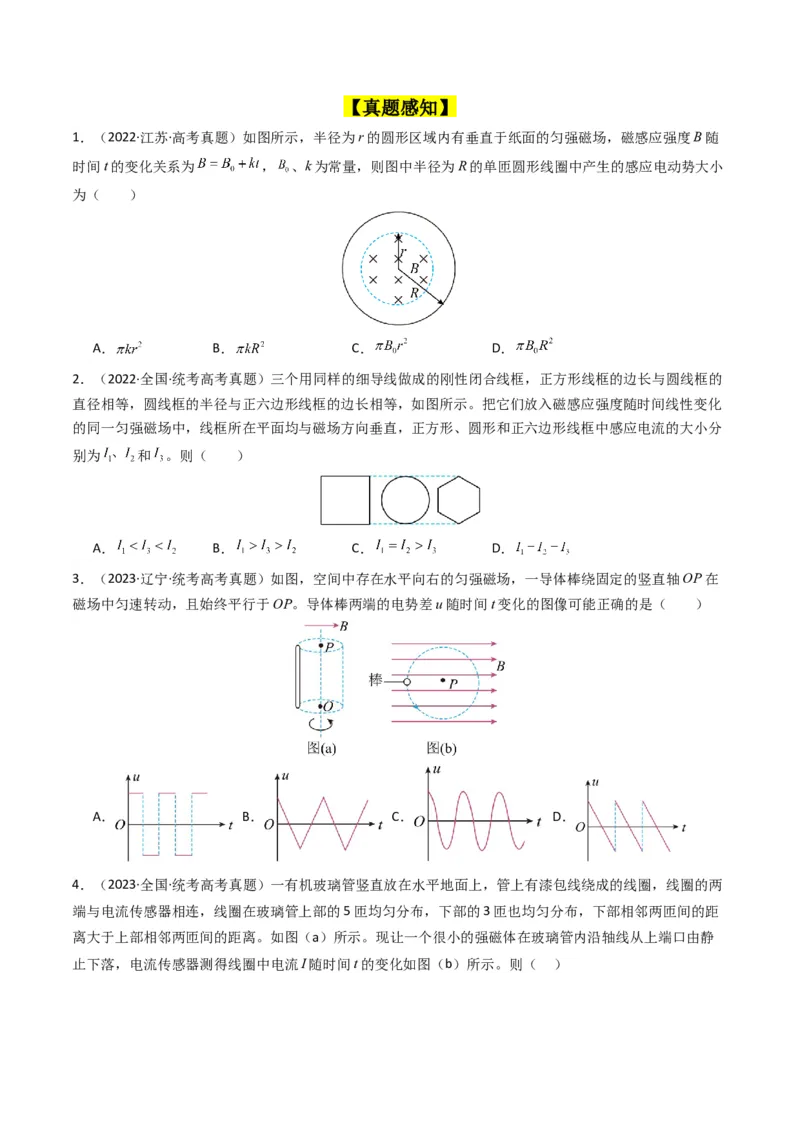

出这段时间内的大致图像。【真题感知】
1．（2022·江苏·高考真题）如图所示，半径为r的圆形区域内有垂直于纸面的匀强磁场，磁感应强度B随
时间t的变化关系为 ， 、k为常量，则图中半径为R的单匝圆形线圈中产生的感应电动势大小
为（ ）
A． B． C． D．
2．（2022·全国·统考高考真题）三个用同样的细导线做成的刚性闭合线框，正方形线框的边长与圆线框的
直径相等，圆线框的半径与正六边形线框的边长相等，如图所示。把它们放入磁感应强度随时间线性变化
的同一匀强磁场中，线框所在平面均与磁场方向垂直，正方形、圆形和正六边形线框中感应电流的大小分
别为 和 。则（ ）
A． B． C． D．
3．（2023·辽宁·统考高考真题）如图，空间中存在水平向右的匀强磁场，一导体棒绕固定的竖直轴OP在
磁场中匀速转动，且始终平行于OP。导体棒两端的电势差u随时间t变化的图像可能正确的是（ ）
A． B． C． D．
4．（2023·全国·统考高考真题）一有机玻璃管竖直放在水平地面上，管上有漆包线绕成的线圈，线圈的两
端与电流传感器相连，线圈在玻璃管上部的5匝均匀分布，下部的3匝也均匀分布，下部相邻两匝间的距
离大于上部相邻两匝间的距离。如图（a）所示。现让一个很小的强磁体在玻璃管内沿轴线从上端口由静
止下落，电流传感器测得线圈中电流I随时间t的变化如图（b）所示。则（ ）A．小磁体在玻璃管内下降速度越来越快
B．下落过程中，小磁体的N极、S极上下颠倒了8次
C．下落过程中，小磁体受到的电磁阻力始终保持不变
D．与上部相比，小磁体通过线圈下部的过程中，磁通量变化率的最大值更大
5．（2023·广东·统考高考真题）光滑绝缘的水平面上有垂直平面的匀强磁场，磁场被分成区域Ⅰ和Ⅱ，宽
度均为 ，其俯视图如图（a）所示，两磁场磁感应强度随时间 的变化如图（b）所示， 时间内，两
区域磁场恒定，方向相反，磁感应强度大小分别为 和 ，一电阻为 ，边长为 的刚性正方形金属框
，平放在水平面上， 边与磁场边界平行． 时，线框 边刚好跨过区域Ⅰ的左边界以速度
向右运动．在 时刻， 边运动到距区域Ⅰ的左边界 处，线框的速度近似为零，此时线框被固定，如
图（a）中的虚线框所示。随后在 时间内，Ⅰ区磁感应强度线性减小到0，Ⅱ区磁场保持不变；
时间内，Ⅱ区磁感应强度也线性减小到0。求：
（1） 时线框所受的安培力 ；
（2） 时穿过线框的磁通量 ；
（3） 时间内，线框中产生的热量 。
