12.3 滑轮
一、定滑轮和动滑轮
1. 如图1所示，该装置是 滑轮（选填“定”或“动”），它相当于 （“等臂杠杆”或
“省力杠杆”）；若物体所受重力为100N，当分别用力匀速提起物体时，拉力F F F（选填
1 2 3
“>”、“=”或“<”）。
【答案】定，等臂杠杆，=，=。
【解析】该装置是定滑轮，它相当于等臂杠杆；若物体所受重力为100N，因为使用定滑轮不省力，所
以当分别用力匀速提起物体时，拉力相等。
图1 图2
2．如图2所示的滑轮为 （选填“动”或“定”）滑轮；若不计滑轮重及细绳和滑轮间的摩擦，
用竖直向上的拉力F= N，可以匀速提升滑轮下重为100N的物体。
【答案】动，50。
【详解】如图所示，提升重物时，滑轮随着物体一起运动，故是动滑轮。动滑轮省一半的力，故竖直
向上的拉力为50N。
3．在图中画出该滑轮的支点O，并画出F、F 的力臂l、l。
1 2 1 2
【答案】见右图。
【详解】动滑轮的支点在绳子与边框的接触点上，动力为绳子的拉力F，方向竖直向上，阻力为动滑
1
轮和物体重力之和F，方向竖直向下；过支点分别向动力作用线和阻力作用线画垂线，就得到动力臂l、
2 1
阻力臂l，如图所示。
2
4．如图所示，小宝同学想把被台风刮倒的甲树拉正，他把绳子的一端系在乙树上，然后绕过甲树用
力拉绳子，这样做有______段绳子拉甲树。如果不计绳重和摩擦，甲树受到300N拉力，则小宝对绳子的
拉力为______N，乙树受到的拉力为______N。【答案】2；150；150。
【解析】他把绳子的一端系在乙树上，然后绕过甲树用力拉绳子，如图所示，这样相当于一个动滑轮，
有2段绳子拉甲树。
如果不计绳重和摩擦，甲树受到300N拉力，由于n=2，则小宝对绳子的拉力为
F=F =×300N=150N
甲
由于同一根绳子上受到的拉力都相同，所以乙树受到的拉力为F = F =150N
乙 拉
5. 用如图所示装置研究动滑轮的特点。
（1）实验中，应尽量竖直向上 拉动弹簧测力计，且在 （选填“静止”或“拉动”）时
读数。
（2）记录数据如表，分析数据发现：①使用动滑轮可以 ；②弹簧测力计的示数F大于物重
G的一半，与课本结论存在差异，其原因是 。
次数 物重G/N 测力计的示数F/N
1 1.00 0.65
2 1.50 0.90
3 2.00 1.15
【答案】（1）匀速，拉动；（2）省力，动滑轮的重力和摩擦是客观存在的。
【详解】（1）在实验中，应尽量竖直向上匀速拉动弹簧测力计，使整个装置处于平衡状态，且在拉
动时，读出测力计的示数，否则测力计的示数不包含机械之间的摩擦力，导致测力计示数偏小。
（2）由表格中数据可知，三次实验中，弹簧测力计的示数F均小于物体重力，即三次实验中，拉力
小于物体重力，故能得出：使用动滑轮可以省力。
“使用动滑轮能省一半力”是在不考虑动滑轮重力和摩擦的理想情况下才成立的，在实际实验中，动
滑轮的重力和摩擦是客观存在的，故弹簧测力计的示数F大于物重G的一半，与课本结论存在差异。
二、滑轮组
6．作图题：①用如图所示的滑轮组将水桶匀速提升，请画出连接滑轮组最省力的绕法。
【答案】见右图。
【详解】根据滑轮组省力特点，承担物体重力的绳子股数最多，滑轮组最省力，图中滑轮组承担物体
重力的绳子股数最多是3，故画出滑轮组最省力的绳子绕法如下图所示：

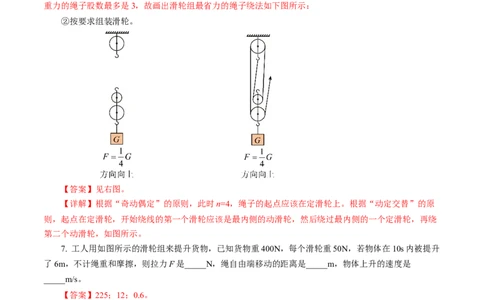

②按要求组装滑轮。
【答案】见右图。
【详解】根据“奇动偶定”的原则，此时n=4，绳子的起点应该在定滑轮上。根据“动定交替”的原
则，起点在定滑轮，开始绕线的第一个滑轮应该是最内侧的动滑轮，然后绕过最内侧的一个定滑轮，再绕
第二个动滑轮，如图所示。
7. 工人用如图所示的滑轮组来提升货物，已知货物重400N，每个滑轮重50N，若物体在10s内被提升
了6m，不计绳重和摩擦，则拉力F是_____N，绳自由端移动的距离是_____m，物体上升的速度是
_____m/s。
【答案】225；12；0.6。
【解析】由图可知，n=2，不计绳重和摩擦，作用在绳自由端的拉力
F=（G + G ）=（400N + 50N）=225N
动
绳子自由端移动的距离S=nh=2×6m=12m
物体上升的速度v＝==0.6m/s8．工人利用如图所示的两个滑轮组成滑轮组，向下拉动绳子来提升货物。已知货物重600N。不计绳
重及摩擦。
（1）在图中画出绳子的绕法；
（2）若忽略动滑轮重，工人所用拉力多大；
（3）若不可忽略动滑轮重，工人实际所用拉力为350N，动滑轮有多重？
【答案】（1）见右图；（2）300N；（3）100N
【详解】（1）向下拉动绳子来提升货物，从拉力端开始向上绕起，绕过上面的定滑轮、下面的动滑
轮，最后固定在定滑轮的下挂钩上，如图所示：
（2）由图知，动滑轮上的绳子段数n=2，若忽略动滑轮重，不计绳重及摩擦，拉力
1 1
F= G= ×600N=300N
2 2
（3）若不可忽略动滑轮重，工人实际所用拉力Fʹ＝（G +G ）
物 动
则动滑轮的重力G =2F′-G=2×350N-600N=100N
动
答：（1）见解析；（2）工人所用拉力是300N；（3）动滑轮重力是100N。
三、 轮轴和斜面
9．甲图是我国政府为缓解山区人民出行难的问题而修建的盘山公路，汽车沿着盘山公路可以驶上高
耸入云的山峰，盘山公路修的弯弯曲曲，其主要目是为了 （选填“省力”、“省距离”或“省
功”），乙图是用螺丝刀将螺纹钉旋进木板的情景，手柄 （选填“粗”或“细”）一些的螺丝刀用
起来更省力。【答案】省力，粗。
【详解】盘山公路修的弯弯曲曲，是为了使斜面更长，斜面越长，越省力。
螺丝刀相当于轮轴，根据杠杆的平衡条件FR＝Fr可知，手柄粗一些的螺丝刀用起来更省力。
1 2
10. 在图中，斜面长s=60cm，与之对应的高度h=30cm。现用弹簧测力计进行两次操作：（1）沿竖直
方向匀速提升小车；（2）沿斜面方向匀速拉动小车记录数据如下表；
操作数据 测力计示数/N 移动距离/cm
竖直提升 10 30
沿斜面拉升 5.2 60
（1）分析表中的数据可知，斜面是一种 （省力/费力）的简单机械；
（2）沿竖直方向匀速提升小车拉力所做的功是 J，沿斜面方向匀速拉动小车拉力所做的功是
J，由此实验可推断，利用斜面提升物体时， （能/不能）省功；
（3）生活中常见的斜面有 。（写出一个）
【答案】（1）省力；（2）3，3.1，不能；（3）盘山公路.
【详解】（1）分析表中的数据可知，竖直提升物体时拉力较大，而沿斜面拉升物体时拉力较小，所
以斜面是省力机械。
（2）由题可知，竖直提升时小车上升高度为h=30cm=0.3m
沿竖直方向匀速提升小车时，小车受到的拉力与重力是一对平衡力，由表中数据可知，小车重为
G=F=10N
1
所以沿竖直方向匀速提升小车拉力所做的功W=Gh=10N×0.3m=3J
1
由表中的数据可知，使用斜面时拉力做功
W=Fs=5.2N×0.6m=3.12J
2 2
W>W，所以，利用斜面提升物体时，不能省功。
2 1
（3）盘山公路、螺丝钉的螺纹等就是常见的斜面。11．如图所示三种不同的方法将重为9N的同一物体匀速拉起来的过程
中，F= ，F= ，F= 。（绳重、滑轮重、摩擦力均不计）
1 2 3
【答案】9N，4.5N，3N。
【详解】绳重、滑轮重、摩擦力均不计，定滑轮不省力，等于物重，动滑轮省一半的力，滑轮组所用
1
的力为物重的 ，故 F =G=9N
n 1
1 1 1 1
F = G= ×9N=4.5N F = G= ×9N=3N
2 2 2 3 3 3
12．同一个物体分别用图中甲、乙两个滑轮组吊着，则 （选填“甲”或“乙”）滑轮组更省力，
（选填“甲”或“乙”）滑轮组能改变用力的方向；若物体重 300N，动滑轮重30N，把物体提升
1m，则甲绳自由端移动距离s = m，拉力F = N（不计绳重和摩擦）。
甲 乙【答案】乙，甲，2，110。
【详解】由图可知，甲图中动滑轮上绳子股数n =2，乙图中动滑轮上绳子股数n =3，
甲 乙
根据F＝（G +G ）可知，吊起同一物体，用乙图所示滑轮组更省力。
物 动
由图可知，使用甲图的滑轮组向上吊起物体，拉力的方向向下，所以甲图的滑轮组能改变力的方向。
把物体提升1m，则甲绳自由端移动距离
s =n h=2×1m=2m
甲 甲
物体重300N，如果不计绳重及摩擦，动滑轮的重力为30N，则拉力
F ＝（G +G ）=（300N+ 30N）=110N
乙 物 动
13．小聪同学按照如图所示的装置对动滑轮特点进行了探究，实验数据见下表。通过分析数据，他觉
得与“使用动滑轮能省一半的力”的结论偏差较大。
（1）该实验中出现这样结果的主要原因是没有考虑 ；
（2）在实验过程中，提升重物时应该注意沿竖直方向 拉动。动滑轮可视为杠杆的变形，
则此时其支点为 （选填“A”、“ B”或“C”）点。
实验次数 物重G/N 弹簧测力计示数F/N
1 1.0 0.7
2 1.5 1.0
3 2.0 1.3
【答案】（1）滑轮的自重；（2）匀速，A。
【详解】（1）“使用动滑轮能省一半力”是在理想情况下得出的结论，而实际情况中动滑轮的重力
和摩擦是客观存在的。由表中数据知道，随着物重的增加，测力计的示数变大，但比物重的一半要大，这
与“使用动滑轮能省一半的力”的结论偏差较大，其主要原因是没有考虑滑轮的自重。
（2）使用动滑轮时，只有匀速竖直向上拉，拉力的力臂才等于滑轮的直径，使得弹簧测力计的示数
稳定，便于读出拉力的大小。此时动滑轮的实质是动力臂等于阻力臂2倍的省力杠杆，支点是A点。
14. 小红在学习完“动滑轮省一半力的知识点”后，她觉得结论与真实情况肯定有偏差；所以她再一
次进行如图所示实验，实验时她选择不同滑轮缓慢竖直提起 6 N的物体，记录的数据如下表。（不考虑滑
轮与绳子之间的摩擦力）
（1）比较实验序号 1、2、3，可得初步结论：用动滑轮缓慢竖直提起同一重物时， ；（2）实验序号 4 中的弹簧测力计示数是 牛；
（3）根据表中信息推理，当 时，弹簧测力计的示数等于物体重力的一半；
（4）若小红同学还想继续研究缓慢提起物体时，拉力方向对拉力的影响，则需要选择 滑轮与
重力的物体来进行实验对比（选填“相同”或“不同”）。
实验序
滑轮重力（牛） 弹簧测力计示数（牛）
号
1 1 3.5
2 2 4.0
3 3 4.5
4 4
【答案】（1）可以省力； （2）5；（3）
滑轮重力为0；（4）相同，相同。
【详解】（1）比较了实验序号1、2、3弹簧测力计的示数和对应的物体重力，可知使用动滑轮匀速提
起重物，可以省力。
（2）实验序号 4 中的弹簧测力计示数是
1 1
F= （G+G'）= ×(6N+4N)=5N
2 2
1
（3）根据表中信息以及F= （G+G'）可知，当滑轮重力为0时，弹簧测力计的示数等于物体重力
2
的一半。
（4）根据控制变量法的应用要求，研究拉力方向对拉力的影响时，只改变拉力的方向，其他的因素
应该一样，所以需要选择相同滑轮与相同重力的物体来进行实验对比。
15. 如图所示，水平地面上的建筑工人利用滑轮组，将重为800N的物体在10s内匀速提升2m，工人对
绳子末端的拉力F的大小为500N，该工人自身重力为600N，两个滑轮的质量相等，不计绳重和绳与滑轮
间的摩擦。求：
（1）动滑轮的重力；
（2）支架受到滑轮组的拉力；
（3）此滑轮组能提升的最大物重。
【答案】（1）200N；（2）1700N；（3）1000N
【详解】（1）由图示知，滑轮组承重绳子为2根，据滑轮组的特点有2F=G +G 即2×500N=800N+G
物 动 动
解得，动滑轮的重力G =200N。
动
（2）滑轮组的定滑轮受到三根绳子向下的拉力、自身重力及支架对定滑轮向上的拉力的作用，处于
平衡状态，而支架对定滑轮向上的拉力与定滑轮对支架的拉力是一对相互作用力，它们的大小相等，所以
支架受到滑轮组的拉力
F =3×F+G =3×500N+200N=1700N
架 定
（3）工人自身重力为600N，则人对绳子端的最大拉力为600N，据滑轮组的特点有
2F =G +G 即2×600N=G +200N
大 大 动 大
解得，滑轮组能提升的最大物重G =1000N。
大
16．（2024·天津·中考真题）高高的旗杆矗立在操场上。旗手缓缓向下拉绳子，旗子就会徐徐上升。
这是因为旗杆顶部有一个滑轮，关于该滑轮的说法正确的是（ ）
A．它是动滑轮 B．利用它可以省力
C．利用它可以省距离 D．利用它可以改变力的方向
【答案】D
【详解】旗杆顶部滑轮的轴固定不动，是一个定滑轮；升旗仪式上，旗手缓缓向下拉动绳子，旗子就
会徐徐上升，这是因为用定滑轮可以改变力的方向。定滑轮不省力也不省距离。故选D。
17.（2024·黑龙江牡丹江·中考真题）如图所示，利用动滑轮提升物体，使其在10s内匀速上升4m。物
体的重力为10N，动滑轮的重力为2N，不计绳重与摩擦。下列说法正确的是（ ）
A．使用动滑轮可以省距离 B．物体运动的速度为4m/s
C．拉力的大小为5N D．绳子自由端移动的距离为8m
【答案】D
【详解】A．使用动滑轮可以省力，但费距离，故A错误；
B．物体在10s内匀速上升4m，物体运动的速度为
v=h/t=4m/10s=0.4m/s，故B错误；
C．由图可知，滑轮组绳子的有效股数n＝2
物体的重力为10N，动滑轮的重力为2N，故拉力的大小为
故C错误；
D．绳子自由端移动的距离为s=nh=2×4m=8m故D正确。故选D。
18．（2024·陕西·中考真题）工人向下拉绳来提升重物。请用笔画线代替绳子画出滑轮组的绕线方法。
【答案】见右图。
【详解】由图可知使用该滑轮组是为了省力和改变力的方向。工人站在地面上向下拉绳来提升重物，
所以由2段绳子承担物重，是最省力的绕绳方法，根据“奇动偶定”原则绕绳方法如图所示。
19．（2024·湖北·中考真题）如图是汉代画像砖上描绘的《史记》中“泗水取鼎”画面，两边各有数
人用绳子通过滑轮拉起掉落水中的鼎。图中的这种滑轮 （选填“能”或“不能”）起到省力的
作用；此时两边绳子对鼎竖直向上的拉力分别为F、F，鼎受到的拉力之和为 。鼎在水中上升
1 2
的过程中，其底部所受水的压强 （选填“增大”、“减小”或“不变”）。
【答案】 不能 F+F 减小
1 2
【详解】图中的滑轮是固定的，不能随重物一起移动，所以是定滑轮，定滑轮不能省力，只能改变力
的方向。
两边绳子都对鼎施加竖直向上的拉力，鼎受到的合力方向竖直向上，所以鼎受到的拉力之和
F =F+F
合 1 2
鼎在水中上升的过程中，其底部在水中的深度逐渐减小，由于液体压强随深度减小而减小，所以其底
部所受水的压强减小。
20. （2023·湖南长沙·统考中考真题）如图，小明用一个动滑轮和几个相同的杠铃片自制了一个健身器，
已知动滑轮的质量为5kg，每个杠铃片的质量为10kg。不计绳重和摩擦，g取10N/kg，小明通过握杆竖直
向上匀速拉动绳子提升杠铃片的过程中，求：（1）杠铃片在0.5s内上升0.2m，杠铃片的速度；
（2）动滑轮下挂着两个杠铃片，握杆对绳子拉力的大小；
（3）动滑轮下挂着四个杠铃片，杠铃片上升了0.1m，在此过程中握杆对绳子的拉力做的功。
【答案】（1）0.4m/s；（2）125N；（3）45J
【详解】（1）杠铃片上升的速度
s h 0.2m
v= = = =0.4m/s
t t 0.5s
（2）由图可知，动滑轮由两段绳子承担，即n=2，当动滑轮下挂两个杠铃片，不计绳重和摩擦，握杆
对绳子的拉力
1 1 1
F= ×（G +G ）= ×（m +m ）g= ×（5kg+2×10kg）×10N/kg=125N
n 动 铃 2 动 铃 2
（3）动滑轮下挂着四个杠铃片，拉力所做的功
1 1
W=F's'= G s'= G ×2h=G ×h=（5kg+10kg×4）×10N/kg×0.1m=45J
2 总 2 总 总
答：（1）杠铃片的速度为0.4m/s；
（2）动滑轮下挂着两个杠铃片，握杆对绳子拉力的大小为125N；
（3）动滑轮下挂着四个杠铃片，拉力做的功为45J。
