6.3.2 巷道钻眼爆破施工作业循环图表编制
考点一、巷道施工正规循环作业
巷道施工的基本工序包括工作面定向、炮眼布置、钻眼工作、装药联线、放炮通风、安全检查、洒水、临时支
护、装岩与运输、清底、永久支护、水沟掘砌和管线安设等。
所谓正规循环作业，就是按作业规程、爆破图表（切割图表）和循环图表的规定，保质、保量地完成全部工序
和工作量，并保证有节奏、按一定顺序周而复始地进行。
考点二、掘进循环图表编制

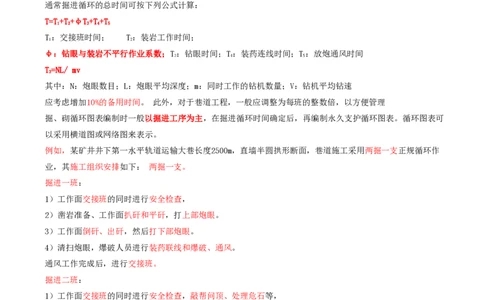

通常掘进循环的总时间可按下列公式计算：
T=T+T+φT+T+T
1 2 3 4 5
T：交接班时间； T：装岩工作时间；
1 2
φ：钻眼与装岩不平行作业系数；T：钻眼时间；T：装药连线时间；T：放炮通风时间
3 4 5
T=NL/ mv
3
其中：N：炮眼数目；L：炮眼平均深度；m：同时工作的钻机数量；V：钻机平均钻速
应考虑增加10%的备用时间。 此外，对于巷道工程，一般应调整为每班的整数倍，以方便管理
掘、砌循环图表编制时一般以掘进工序为主，在掘进循环时间确定后，再编制永久支护循环图表。循环图表可
以采用横道图或网络图来表示。
例如，某矿井井下第一水平轨道运输大巷长度2500m，直墙半圆拱形断面，巷道施工采用两掘一支正规循环作
业，其施工组织安排如下： 两掘一支。
掘进一班：
1）工作面交接班的同时进行安全检查，
2）凿岩准备、工作面扒矸和平矸，打上部炮眼。
3）工作面倒矸、出矸，然后打下部炮眼。
4）清扫炮眼，爆破人员进行装药联线和爆破、通风。
通风工作完成后，进行交接班。
掘进二班：
1）工作面交接班的同时进行安全检查，敲帮问顶、处理危石等，
2）工作面喷浆支护，喷浆厚度为20～30mm。然后进行工作面扒矸和平矸，进行锚杆临时支护，
3）打上部炮眼。上部炮眼打完后，进行工作面倒矸、出矸，打下部炮眼。
4）清扫炮眼，人员撤离，进行装药联线和爆破、通风。
通风工作完成后，进行交接班。
支护班：
1）工作面交接班的同时进行安全检查，敲帮问顶、处理危石等，
2）工作面喷浆支护，喷浆厚度为20～30mm。工作面扒矸和平矸，进行锚杆临时支护。3）工作面后方进行补充锚杆支护和喷射混凝土支护，
4）复喷前支护班初喷的两个循环进尺，使喷层厚度达到设计厚度100mm。
5）水沟掘砌紧跟在耙斗机后面，滞后工作面不宜大于50m。

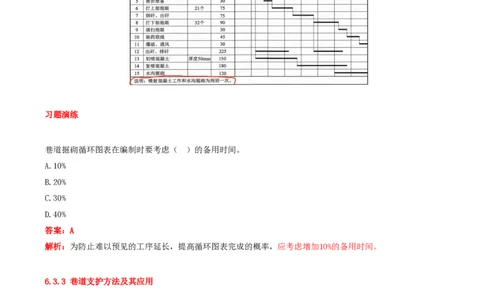

横道图循环图表：两掘一支
习题演练
巷道掘砌循环图表在编制时要考虑（ ）的备用时间。
A.10%
B.20%
C.30%
D.40%
答案：A
解析：为防止难以预见的工序延长，提高循环图表完成的概率，应考虑增加10%的备用时间。
6.3.3 巷道支护方法及其应用
巷道的支护结构形式一般有锚喷支护、注浆支护、金属支架和混凝土砌碹等形式，其中最为常用的是锚喷支护
和金属棚式支架支护。
考点一、井巷工程稳定与支护施工的基本原则
（1）充分利用围岩强度和围岩的自承能力
（2）控制围岩应力
（3）合理应用支护技术
（4）充分利用监测手段了解
考点二、锚杆（索）支护
锚杆支护：以锚杆为基本支护形式，并通过表面组合构件，将围岩与稳定岩体结合在一起而产生悬吊效果、组
合梁效果、补强效果，以达到支护的目的。
锚索支护：通过预应力锚索加固岩体，其实质就是通过锚索对加固岩体施加预应力，明显改善围岩的应力状
态，提高围岩的自承能力，从而保持围岩的稳定。在大断面巷道中应用，除悬吊、挤压加固作用外，也有一定
的减跨作用。
1）锚杆（索）支护的形式及应用

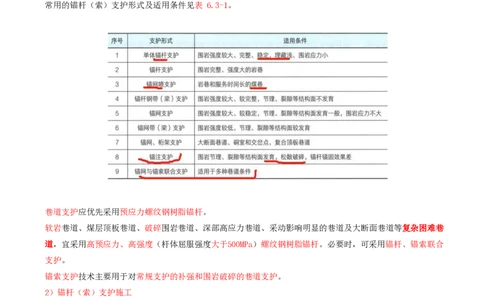

常用的锚杆（索）支护形式及适用条件见表 6.3-1。
巷道支护应优先采用预应力螺纹钢树脂锚杆。
软岩巷道、煤层顶板巷道、破碎围岩巷道、深部高应力巷道、采动影响明显的巷道及大断面巷道等复杂困难巷
道，宜采用高预应力、高强度（杆体屈服强度大于500MPa）螺纹钢树脂锚杆。必要时，可采用锚杆、锚索联合
支护。
锚索支护技术主要用于对常规支护的补强和围岩破碎的巷道支护。
2）锚杆（索）支护施工
（1）锚杆（索）支护施工
锚杆施工机具主要有：锚杆钻机（包括顶锚杆钻机、帮锚杆钻机、锚索钻机）及各种凿岩机。
顶板锚杆孔优先采用顶板锚杆钻机施工，巷帮锚杆孔优先采用帮锚杆钻机施工，当围岩比较坚硬时，可采用凿
岩机施工
锚杆安设质量，包括锚杆间排距、锚杆孔的深部和角度、锚杆的外露长度、锚固质量与锚固力
锚索：钻孔方向的偏斜角不应大于设计值的3°；锚索安装的有效深度应不小于设计的95%，锚固段长度不小于
1m，自由段长度不小于3m；张拉段长度不小于150mm，不超过200mm；锚索张拉预紧力不应小于设计值的90%
考点三、喷射混凝土支护1）喷射混凝土支护的作用
主要体现在加固与防止围岩风化，以保持围岩的强度；改善围岩的应力状态，消除应力集中，可有效防止围岩
的松动破碎；还可以与破碎围岩组合形成组合拱，共同维护巷道稳定。
喷射混凝土可以单独使用，也可以和普通锚杆、预应力锚杆（锚索）联合使用，形成以锚杆等为主的支护结
构，简称锚喷支护。
2）喷射混凝土施工
（1）喷射工艺
根据混合料的方式不同，混凝土喷射工艺分为干式喷射法、潮喷法和湿式喷射法等几种。

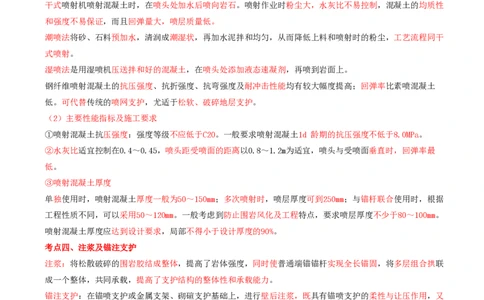

干式喷射机喷射混凝土时，在喷头处加水后喷向岩石。喷射作业时粉尘大，水灰比不易控制，混凝土的均质性
和强度不易保证，而且回弹量大，喷层质量低。
潮喷法将砂、石料预加水，清润成潮湿状，再加水泥拌和均匀，从而降低上料和喷射时的粉尘，工艺流程同干
式喷射。
湿喷法是用湿喷机压送拌和好的混凝土，在喷头处添加液态速凝剂，再喷到岩面上。
钢纤维喷射混凝土的抗压强度、抗折强度、抗弯强度及耐冲击性能均有较大幅度提高；回弹率比素喷混凝土
低。可代替传统的喷网支护，尤适于松软、破碎地层支护。
（2）主要性能指标及施工要求
①喷射混凝土抗压强度：强度等级不应低于C20。一般要求喷射混凝土1d 龄期的抗压强度不低于8.0MPa。
②水灰比适宜控制在0.4～0.45，喷头距受喷面的距离以0.8～1.2m为适宜，喷头与受喷面垂直时，回弹率最
低。
③喷射混凝土厚度
单独使用时，喷射混凝土厚度一般为50～150mm；多次喷射时，喷层厚度可到250mm；与锚杆联合使用时，根据
工程性质不同，可以采用50～120mm。一般考虑到防止围岩风化及工程特点，要求喷层厚度不少于80～100mm。
喷射混凝土厚度应达到设计要求，局部不得小于设计厚度的90%。
考点四、注浆及锚注支护
注浆：将松散破碎的围岩胶结成整体，提高了岩体强度，同时使普通端锚锚杆实现全长锚固，将多层组合拱联
成一个整体，共同承载，提高了支护结构的整体性和承载能力。
锚注支护：在锚喷支护或金属支架、砌碹支护基础上，进行壁后注浆，既具有锚喷支护的柔性与让压作用，又
具有金属支架和砌碹等支护方式的刚性支架的作用。
锚注支护主要应用于不稳定岩层，或者松软破碎岩层中的巷道支护。
考点五、支架支护
主要包括木支架和金属支架两类，金属支架包括采用矿用特殊钢材制作而成的梯形和拱形金属支架。
梯形金属支架由两腿一梁构成。通常用在回采巷道中，在断面较大、地压较大的其他巷道里也可使用。
拱形可缩性金属支架：一般用U型钢制作，通常由一根弧形顶梁和两根上端部带曲率的柱腿组成；梁腿搭接长度
约为300～400mm，并用两个卡箍固定，形成可缩结构。可缩性可达300～350mm。棚子间距一般为0.7～1.1m，棚子之间应用金属拉杆通过螺栓、夹板等互相连接
考点六、联合支护
同时采用几种支护形式，即联合支护，如锚（索）喷与U型钢支架、锚喷或砌碹、U型钢支架与砌碹等联合支
护。
联合支护应先采取柔性支护，待围岩收敛变形速度小于1.0mm/d后，再施以刚性支护。
联合支护的成本较高，实践中应根据支护监测结果，以及工程需要等，确定联合支护的形式和施工的先后顺
序，以确保在满足安全的条件下，降低工程成本。
下列关于喷射混凝土的说法，错误的是（ ）。
A.抗压强度的强度等级不应低于C20
B.水灰比适宜控制在0.8～1.0
C.喷头距受喷面的距离以0.8～1.2m为宜
D.喷头与受喷面垂直时，回弹率最低
答案：B
解析：水灰比适宜控制在0.4～0.45
