第4节 欧姆定律在串、并联电路中的应用
课前预习
1.如图17.4-1所示的电路中，总电阻为R，
图17.4-1
电流的特点是：I=I I； 电压的特点是：U=U
1 2 1
U。
2
应用欧姆定律可得：U=_______，U= ，U= ，代入总
1 2
电压公式可得：________= ，从而得出：R=________。
[来源:21世纪教育网]
2-1-c-n-j-y
2.在17.4-1所示的电路中，如果R＞R，由于I ________I，
1 2 1 2
U ______U，说明在串联电路中电阻越大，电压______。
1 2
如果R增大，R不变，则R将______，电路中的总电流I将______，
1 2
R两端的电压U将______，R两端的电压U将______。
1 1 2 2
3.如图17.4-2所示的电路中，总电阻为R，
电流的特点是：I=I I； 电压的特点是：U=U
1 2 1
图17.4-2
U。
2
应用欧姆定律可得：I= ______，I= ______，I= ，代入电
1 2
1流关系
的公式可得总电阻R与R、R的关系为： 。
1 2
4.在17.4-2所示的电路中，如果R＞R，则I I。如果R增
1 2 1 2 1
大，R不变，则I将 ，I将 ，I将 。说明在并联电路
2 1 2
中，如果有一个电阻增大，则总电流将 ，等效于电路的总电阻
。
21世纪教育网版权所有
随堂练习
1.把R=15Ω和R=5Ω两电阻串联后接在电源上，R两端的电压
1 2 1
是3V，R两端的电压为______V，电源电压为______V。
2
2.两只定值电阻，甲标有“10Ω 1A”，乙标有“15Ω 0.6A”，
把它们串联在同一电路中，电路在允许通过的最大电流为______A，
两端允许加的最大电压为______V。
21教育网
3.两个电阻R=3R，把它们串联起来，则电流之比I：I=______，
1 2 1 2
加在它们两端的电压之比U：U=______；把它们并联
1 2
起来，则电流之比I‘：I’=______，加在它们两端的
1 2
图17.4-3
电压之比U‘：U‘=______。
1 2 【来源：21·世纪·教育·网】
24.在如图17.4-3所示的电路中，先闭合S ，再闭合S，电路中的总
0
电阻将______，电流表的示数将______。
5.导线越长，电阻越大。几个电阻串联起来，相当于增加了导体的
长度，所以总电阻比任何一个分电阻都______。
21*cnjy*com
6.在并联电路中，随着并联的用电器个数的增加，其总电阻将
【 】
A.变大 B.变小 C.不变
D.无法判断
【出处：21教育名师】
7.把10Ω和20Ω两个电阻串联起来，接在6V的电源两端，则这
个串联电路的电流是多少？
达标练习
图17.4-4
8.常温下，两条长度相等．横截面积不同的同种材
料制成的电阻丝，粗电阻丝的电阻______细电阻丝的电阻；把它们并
3联在电路中，通过粗电阻丝的电流______通过细电阻丝的电流。（选
填“大于”、“等于”或“小于”）
【版权所有：21教育】

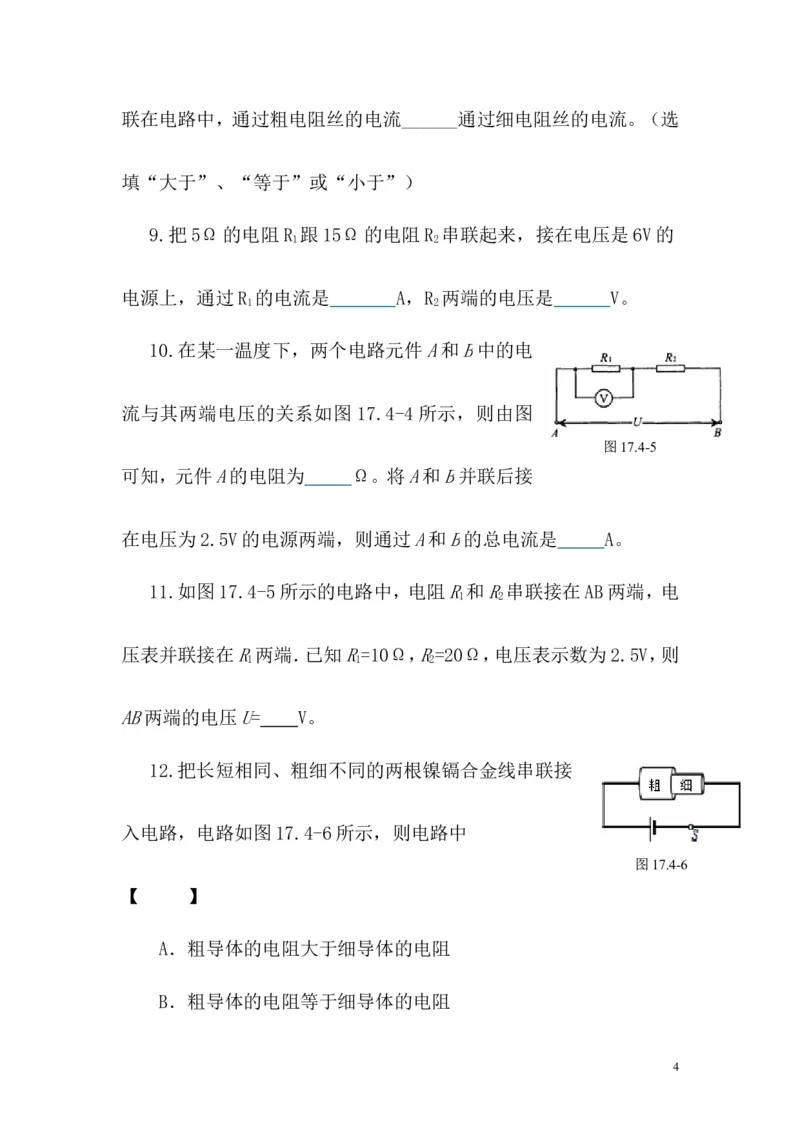

9.把5Ω的电阻R 跟15Ω的电阻R 串联起来，接在电压是6V的
1 2
电源上，通过R 的电流是 A，R 两端的电压是 V。
1 2
10.在某一温度下，两个电路元件A和B中的电
流与其两端电压的关系如图 17.4-4 所示，则由图
图17.4-5
可知，元件A的电阻为 Ω。将A和B并联后接
在电压为2.5V的电源两端，则通过A和B的总电流是 A。
11.如图17.4-5所示的电路中，电阻R和R串联接在AB两端，电
1 2
压表并联接在R两端．已知R=10Ω，R=20Ω，电压表示数为2.5V，则
1 1 2
AB两端的电压U= V。
21cnjy.com
12.把长短相同、粗细不同的两根镍镉合金线串联接
入电路，电路如图17.4-6所示，则电路中
图17.4-6
【 】
A．粗导体的电阻大于细导体的电阻
B．粗导体的电阻等于细导体的电阻
4C．粗导体两端电压大于细导体两端电压
D．粗导体两端电压小于细导体两端电压

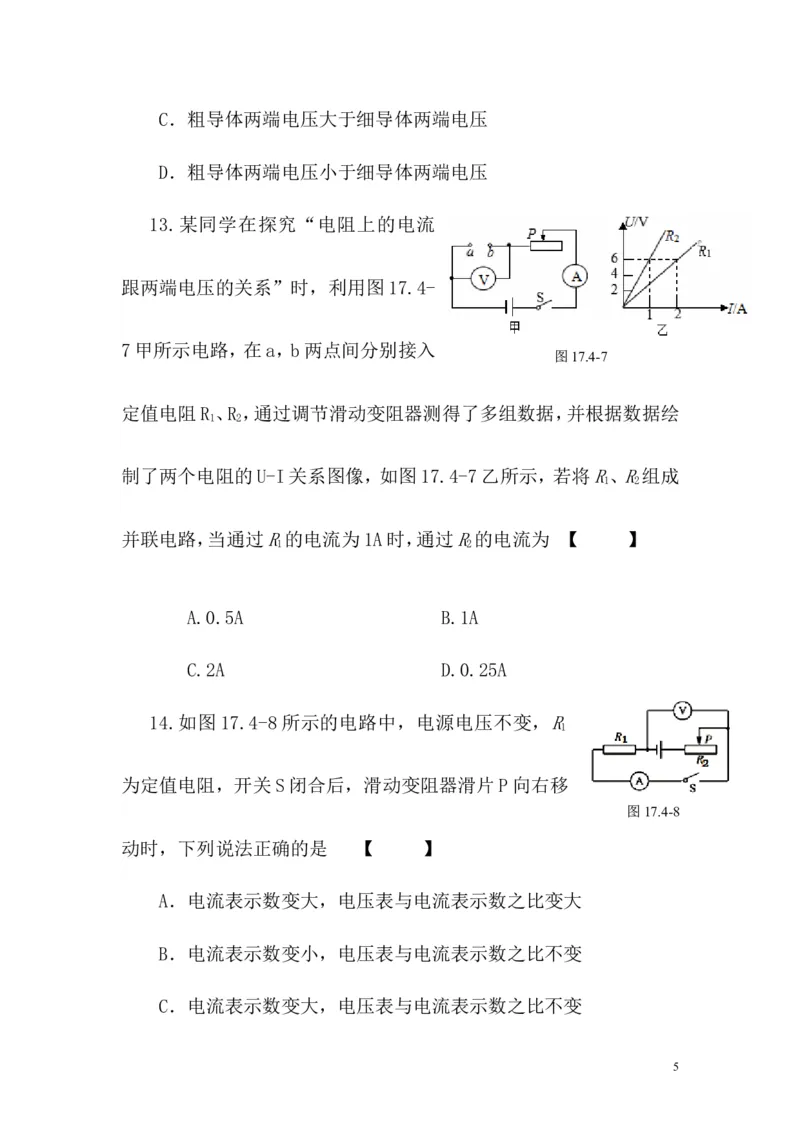

13.某同学在探究“电阻上的电流
跟两端电压的关系”时，利用图17.4-
7甲所示电路，在a，b两点间分别接入
图17.4-7
定值电阻R 、R ，通过调节滑动变阻器测得了多组数据，并根据数据绘
1 2
制了两个电阻的U-I关系图像，如图17.4-7乙所示，若将R、R组成
1 2
并联电路，当通过R的电流为1A时，通过R的电流为 【 】
1 2 21教育名师
原创作品
A.0.5A B.1A
C.2A D.0.25A
14.如图 17.4-8 所示的电路中，电源电压不变，R
1
为定值电阻，开关S闭合后，滑动变阻器滑片P向右移
图17.4-8
动时，下列说法正确的是 【 】
【来源：21cnj*y.co*m】
A．电流表示数变大，电压表与电流表示数之比变大
B．电流表示数变小，电压表与电流表示数之比不变
C．电流表示数变大，电压表与电流表示数之比不变
5D．电压表示数变大，电压表与电流表示数之比变大21世纪教育网
15.如图17.4-9所示的电路中，电源两端的电压保持
不变．闭合开关S后，滑动变阻器的滑片P向右移动，下
图17.4-9
列说法中正确的是 【 】
21·世纪*教育网
A.电流表A1与电流表A2的示数之和变小
B.电压表V与电流表A 的示数之比保持不变
2
C.电流表A 的示数变小，电压表V的示数变大
1
D.电流表A2的示数不变，电压表V的示数不变
16.如图17.4-10所示的电路，将AB两端接入10V
电源，电压表示数为3V，拆去AB两端电源，再将CD两
图17.4-10
端接入10V电源，电压表示数为7V，则R：R的值为
1 3
【 】
A．1：1 B．7：3
C．49： 9 D．100：21
17.如图 17.4-11 所示，电源电压恒定，R=30Ω，
1
R=60Ω．当开关S 闭合，S 、S 都断开时，电流表的示
2 3 1 2
图17.4-11
6数为0.1A．求：
21·cn·jy·com
（1）电源电压
21世纪教育网
（2）当开关S 断开，S 、S 都闭合时，电流表的示数
3 1 2
21世纪教育网
18.为了防止酒驾事故的出现，酒精测试仪
已被广泛应用．交警使用的某型号酒精测试仪
的工作原理如图 17.4-12 所示。电源电压恒为 图17.4-12
8V，传感器电阻R的电阻值随酒精气体浓度的增大而减小，当酒
2
精气体的浓度为 0 时，R 的电阻为 60Ω．使用前要通过调零旋扭
2
（即滑动变阻器R的滑片）对酒精测试仪进行调零，此时电压表的
1
7示数为 6V。
2·1·c·n·j·y
（1）电压表的示数为 6V 时，电流表的示数为多少？
（2）电压表的示数为 6V 时，滑动变阻器R的电阻值为
1
多少？
（3）调零后，R的电阻保持不变，某驾驶员对着酒精测试仪吹
1
气，若电流
表的示数达到 0.2A，表明驾驶员酒驾，此时电压表的示数为多少？
8第4节 欧姆定律在串、并联电路中的应用
课前预习
1.= + IR IR IR IR I R+IR R+R 2.= ＞
1 2 2 2 1 2 2 2 1 2
越大 增大 减小 增大 减小 3.+ =
4.＜ 减小 不变 减小 减
小 增大
随堂练习
1. 1 4 2. 0.6 15 3.1:1 3:1 1:3 1:1
4.减小 增大 5.大 6.B 7.0.2A
www.21-cn-jy.com
达标练习
8.小于 大于 9. 0.3 4.5 10.5 0.75
11.7.5 12.D 13.A 14.B 15.A
16.C 17.（1）9V （2）0.45A
www-2-1-cnjy-com
18.（1）0.1A （2）20Ω （3）4V
