第49 讲 实验10 测量金属丝的电阻率
核心考点
考点一 实验：测量金属丝的电阻率............................................................................................1
考点二 创新实验提升..................................................................................................................13
考点一 实验：测量金属丝的电阻率
一、实验目的
1．掌握电流表、电压表和滑动变阻器的使用方法及电流表和电压表的读数方法。
2．掌握螺旋测微器及游标卡尺的原理及读数方法。
3．会用伏安法测电阻，进一步测定金属的电阻率。
二、实验原理(如图所示)
由R＝ρ 得ρ＝＝，因此，只要测出金属丝的 长度
、 直径
和金属丝的电阻R，即可
求出金属丝的电阻率ρ.
三、实验器材
被测金属丝、直流电源(4 V)、电流表(0～0.6 A)、电压表(0～3 V)、滑动变阻器(0～50
Ω)、开关、导线若干、螺旋测微器、毫米刻度尺。
四、实验步骤
1．测金属丝直径d：在准备好的金属丝上三个不同位置用 螺旋测微器 各测一次直径，
求出其平均值d。
2．按照电路图连好电路。
3．测量金属丝有效长度l：将金属丝两端固定在接线柱上悬空挂直，用 毫米刻度尺 测
量接入电路的金属丝长度(即有效长度)，反复测量三次，求出平均值l。
4．把滑动变阻器的滑片调到最 左 (选填“左”或“右”)端。
基础过关
1
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
5．闭合开关，改变滑动变阻器滑片的位置，读出几组相应的电流表、电压表的示数I 和
U 的值，填入记录表格内。
6．将测得的R、l、d 值，代入公式ρ＝中，计算出金属丝的电阻率。
7．整理仪器。
五、求Rx的平均值时可用两种方法
1．用Rx＝分别算出各次的数值，再取平均值。
2．用U－I 图线的斜率求出。
六、误差分析
1．采用伏安法测量金属丝的电阻时，由于采用的是电流表外接法，测量值 小于 真实
值，使电阻率的测量值 偏小 。
2．金属丝的长度测量、电流表和电压表的读数等会带来偶然误差。
3．由于金属丝通电后发热升温，会使金属丝的电阻率变 大 ，造成测量误差。
七、注意事项
1．本实验中被测金属丝的电阻值较小，因此实验电路一般采用电流表 外接法 。
2．实验连线时，应先从电源的正极出发，依次将电源、开关、电流表、被测金属丝、滑
动变阻器连成主干线路，然后再把电压表并联在被测金属丝的两端。
3．测量被测金属丝的有效长度，是指测量被测金属丝接入电路的两个端点之间的长度，
亦即电压表两端点间的被测金属丝长度，测量时应将金属丝拉直，反复测量三次，求其平均
值。
4．测金属丝直径一定要选三个不同部位进行测量，求其平均值。
5．闭合开关之前，一定要使滑动变阻器的滑片处在有效电阻值 最大 的位置。
6．在用伏安法测电阻时，通过被测金属丝的电流不宜过大(电流表用0～0.6 A 量程)，通
电时间不宜过长，以免金属丝的温度明显升高，造成其电阻率在实验过程中逐渐增大。
7．若采用图像法求电阻阻值的平均值，在描点时，要尽量使各点间的距离拉大一些，连
线时要尽可能地通过较多的点，其余各点均匀分布在直线的两侧，个别明显偏离较远的点可
以不予考虑。
【例1】（2025·山西大同·三模）某同学要测量一段长为L 的金属丝的电阻率．
2
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~

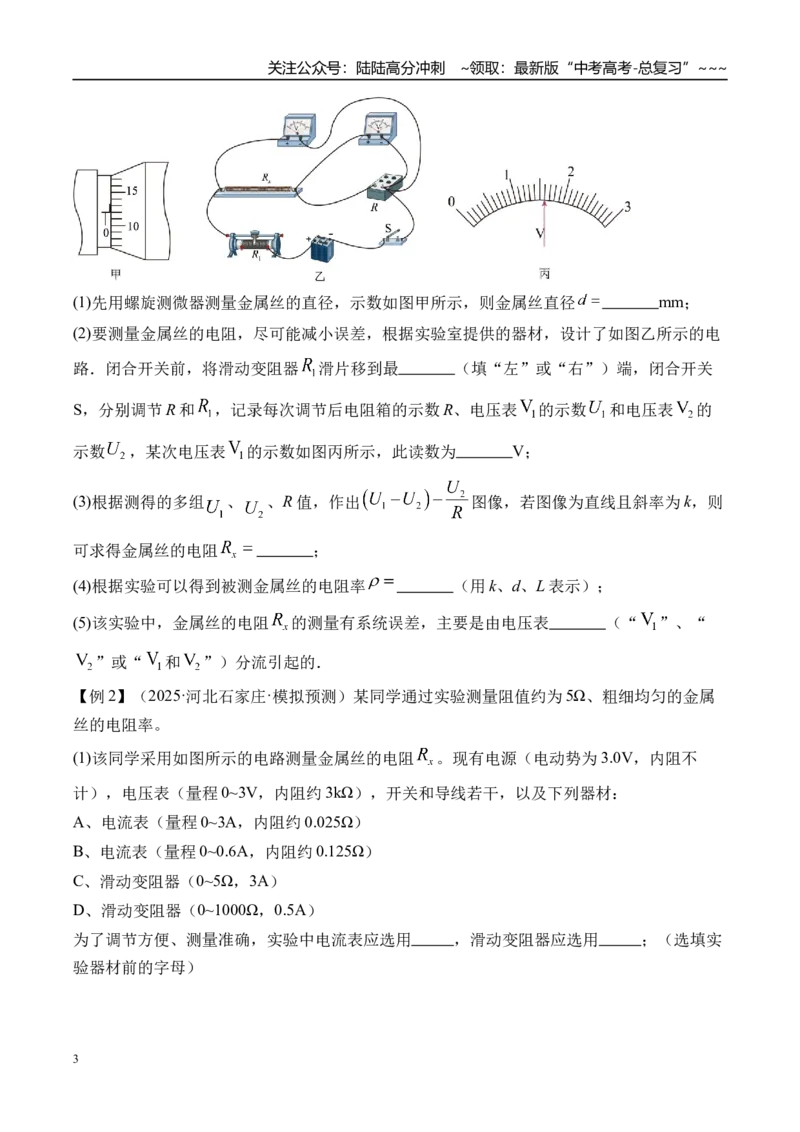

(1)先用螺旋测微器测量金属丝的直径，示数如图甲所示，则金属丝直径
mm；
(2)要测量金属丝的电阻，尽可能减小误差，根据实验室提供的器材，设计了如图乙所示的电
路．闭合开关前，将滑动变阻器
滑片移到最 （填“左”或“右”）端，闭合开关
S，分别调节R 和
，记录每次调节后电阻箱的示数R、电压表
的示数
和电压表
的
示数
，某次电压表
的示数如图丙所示，此读数为 V；
(3)根据测得的多组
、
、R 值，作出
图像，若图像为直线且斜率为k，则
可求得金属丝的电阻
；
(4)根据实验可以得到被测金属丝的电阻率
（用k、d、L 表示）；
(5)该实验中，金属丝的电阻
的测量有系统误差，主要是由电压表 （“
”、“
”或“
和
”）分流引起的．
【例2】（2025·河北石家庄·模拟预测）某同学通过实验测量阻值约为5Ω、粗细均匀的金属
丝的电阻率。
(1)该同学采用如图所示的电路测量金属丝的电阻
。现有电源（电动势为3.0V，内阻不
计），电压表（量程0~3V，内阻约3kΩ），开关和导线若干，以及下列器材：
A、电流表（量程0~3A，内阻约0.025Ω）
B、电流表（量程0~0.6A，内阻约0.125Ω）
C、滑动变阻器（0~5Ω，3A）
D、滑动变阻器（0~1000Ω，0.5A）
为了调节方便、测量准确，实验中电流表应选用 ，滑动变阻器应选用 ；（选填实
验器材前的字母）
3
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
(2)电压表应连接 点（选填“M”或“N”）。闭合开关S 前，滑动变阻器的滑片应处在
（选填“左端”或“右端”）；
(3)测得金属丝的直径为d，长度为L，电阻为R，则该金属丝电阻率测量值的表达式
。仅考虑电表内阻引起的误差，电阻率的测量值 真实值（选填“大于”或“小于”）；
(4)材料的电阻率
随温度t 变化的规律为
，其中
是材料在
0℃时的电阻
率，α 为电阻温度系数，在一定的温度范围内α 是与温度无关的常量。不同材料的α 可能为正
数也可能为负数。
该同学设想利用两种材料制成阻值在一定温度范围内不随温度变化的电阻。若在0℃时，A
材料的电阻率为
，电阻温度系数为
，B 材料的电阻率为
，电阻温度系数为
，用
A、B 两种材料制成横截面积为S，长度分别为L1和L2的导线，将两段导线串联成一个导体，
S、L1、L2均不随温度变化。当L1、L2满足 关系时，导体的电阻在0℃附近不随温度
变化，若使该导体的电阻等于R，则L1、L2与R 的关系式为R= 。
【例3】（2025·天津河西·三模）某兴趣小组要测量一个未知电阻
的阻值，实验室提供的
器材如下：
A、多用电表
B、恒压电源（输出电压为
）
C、电压表（量程
，内阻约为
）
D、电流表（量程
，内阻约为
）
E、滑动变阻器
F、开关及导线若干
(1)该小组先用多用电表的电阻挡粗测
的阻值。选用“
”挡试测时，发现指针的偏转角
度很小，于是决定换用另一倍率。换用另一倍率后，需要重新进行 后方可再次进行测量。
(2)粗测后得知
的阻值大约为
，接下来该小组采用伏安法继续测量。为使电阻的测
量结果尽量准确且在调节电路的过程中电压表示数的变化范围足够大，应选择以下哪个电路
4
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
进行测量？___________（填写正确答案标号）
A．
B．
C．
D．
(3)本实验所用测量仪器均已校准。下列关于本实验误差的说法中哪些是正确的？
___________（填写正确答案标号）
A．由于电流表和电压表内阻引起的误差属于偶然误差
B．若将电流表和电压表的内阻计算在内，可以消除由测量仪表引起的系统误差
C．用
图像处理数据求电阻
可以减小偶然误差
D．该小组选用合理电路进行测量后，系统误差将导致
的测量值小于真实值
【例4】（2025·北京海淀·一模）在“测定金属的电阻率”实验中，所用测量仪器均已校准，
待测金属丝接入电路部分的长度约为
。
(1)用伏安法测金属丝的电阻
。实验所用器材为：电池阻（电动势3V，内阻约
）、电流
表（内阻约
、电压表（内阻约3kΩ）、滑动变阻器
，额定电流
、开关、
导线若干。某小组同学利用以上器材正确连接好电路，进行实验测量，记录数据如下：
次
数
1
2
3
4
5
6
7
U/
V
0.1
0
0.3
0
0.7
0
1.0
0
1.5
0
1.7
0
2.3
0
I/
A
0.0
20
0.0
60
0.1
60
0.2
20
0.3
40
0.4
60
0.5
20
5
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
由以上实验数据可知，他们测量
是采用图中的 图（选填“甲”或“乙”）。
(2)如图2 所示是测量
的实验器材实物图，图中已连接了部分导线，滑动变阻器的滑片
置
于变阻器的一端，请根据（2）所选的电路图，补充完成图中实物间的连线，并使闭合开关的
瞬间，电压表或电流表不至于被烧坏。
(3)这个小组的同学在坐标纸上建立
、
坐标系，如图3 所示，图中已标出了与测量数据对
应的4 个坐标点。请在图中标出第3、5、6 次测量数据的坐标点，并描绘出
图线
，由图线得到金属丝的阻值
（保留两位有效数字）。
6
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
(4)该小组同学利用上述相同实验器材，分别按照（1）中图甲和图乙的电路图正确连接电路
和规范操作。将滑动变阻器滑片
从一端滑向另一端，探究电压表示数
与滑片
移动距离
间的关系，滑动变阻器电阻丝的总长度为
。请在图4 中定性画出图甲和图乙电路对应的
关系图像，并分别用甲和乙标出。
【例5】（2025·甘肃·模拟预测）某同学在利用伏安法测量金属丝的电阻率时，设计了如图甲
所示的电路图。
(1)某次测量时，电压表和电流表的示数如图乙所示，则金属丝的测量值为
（结果保留两位有效数字），金属丝的实际电阻值 （填“大于”“等于”或“小
于”）该测量值；
7
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
(2)若金属丝的长度为
，直径为
，电压表的示数为
，电流表的示数为
，则金属丝的电
阻率为
（用含
、
、
、
的量表示）；
(3)若图甲中已知电流表
的内阻准确值，电压表
的内阻准确值未知，该同学 （填
“需要”或“不需要”）重新设计电路。
