切削液浓度与温度实时监控大屏

切削液浓度与温度实时监控大屏1.0：在机加工行业中，切削液的状态直接决定了加工精度、刀具寿命和产品表面质量。为了打破传统人工抽检的滞后性和不确定性，我们利用Excel强大的数据处理与可视化功能，设计开发了这套“切削液浓度与温度实时监控大屏”。

该大屏不仅是一个数据看板，更是一个轻量级的车间管理工具。它通过实时采集传感器或人工录入的数据，将抽象的数值转化为直观的图表。大屏核心分为三大模块：

1.实时状态看板：通过直观呈现当前各台机床或中央槽区的切削液浓度（%）与温度（℃）。一旦数值偏离预设的标准工艺范围，数据点即刻通过红色填充的颜色显示。

2.趋势分析区：利用动态折线图展示近10天数据的温度与浓度的曲线图。

这张大屏的特点是部署快、成本低、操作直观，让车间管理者在办公室即可掌握切削液的“健康状态”，确保设备始终在最佳工况下运行。

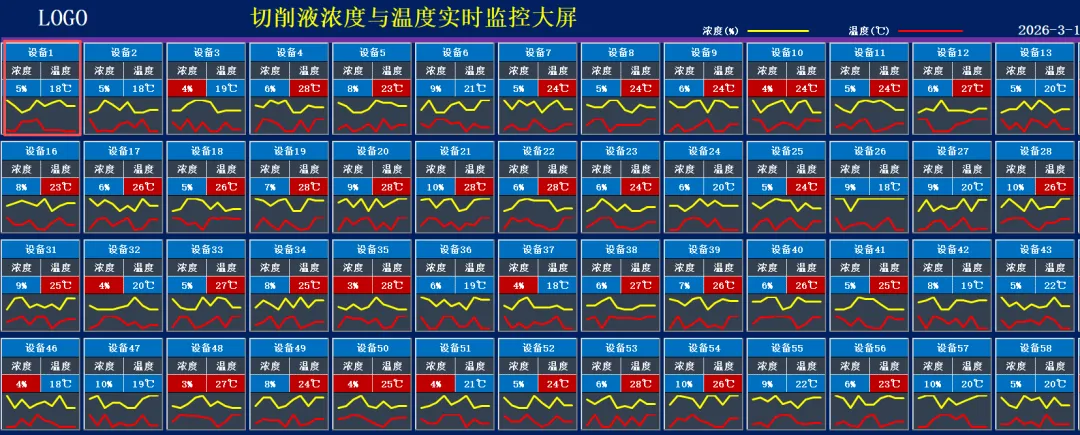

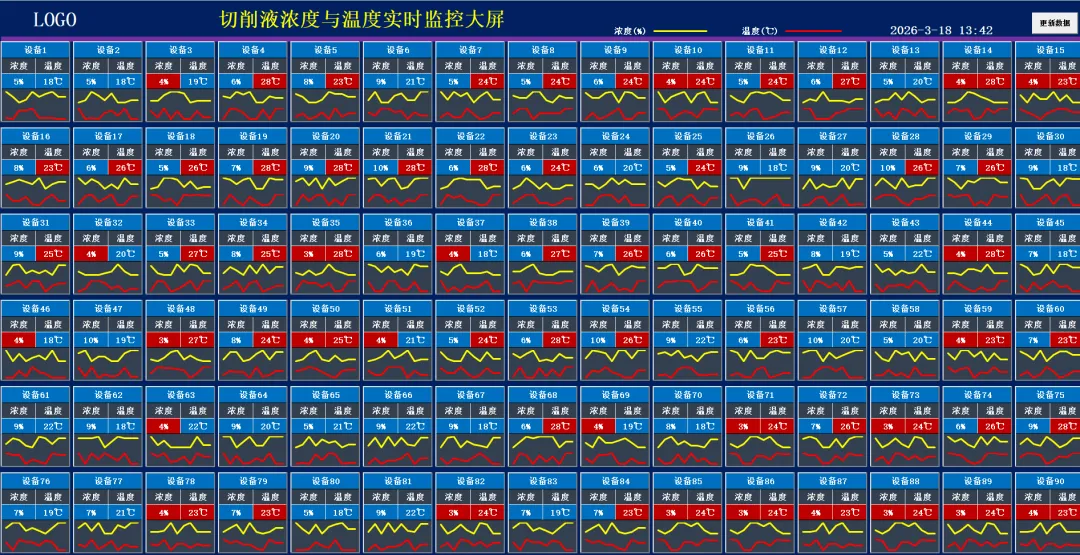

1、大屏信息： Excel可视化大屏通过模块化的方式展示90台设备的运行状况。模块第一行展示设备名称信息。下面依次显示当前设备的浓度与温度信息。大屏默认显示最新日期的录入信息。

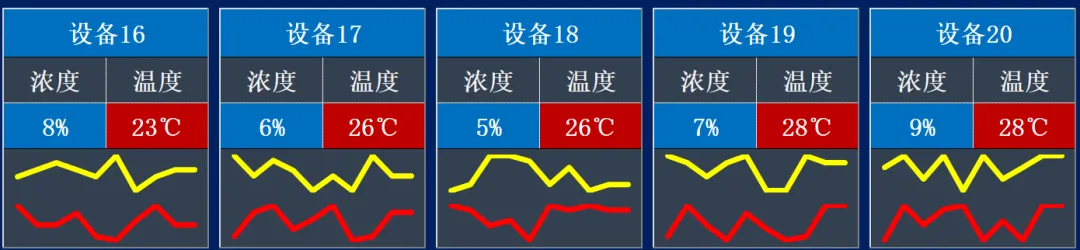

1.1 数据条件：当设备的浓度低于5%时或温度高于22℃时，大屏自动标红显示其对应的数值。

1.2 折线图：模块最下方的折线图统计当前设备近10日的数据波动情况。黄色折线图为浓度的波动情况，红色折线图为温度的波动情况。

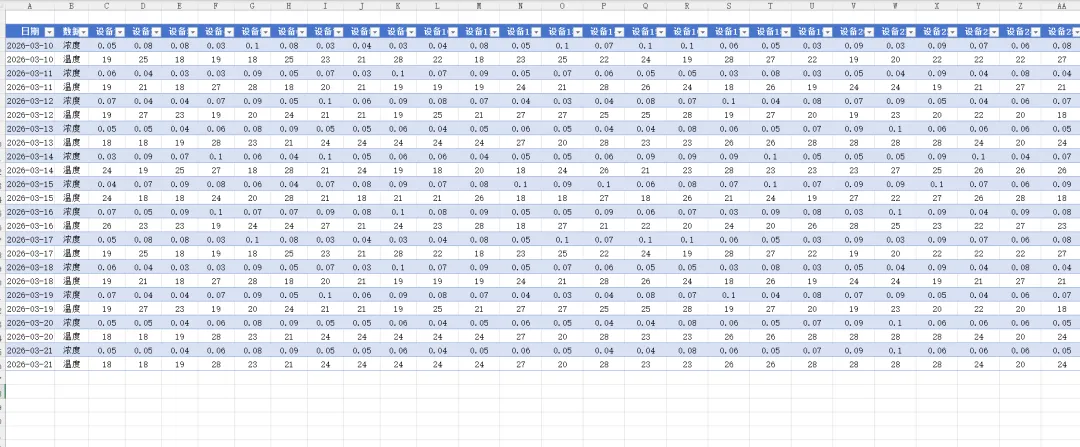

2、数据录入：在Excel工作簿的“数据源”工作表内依次录入每日对应设备的浓度与温度数据即可（默认设备数量上限90）。

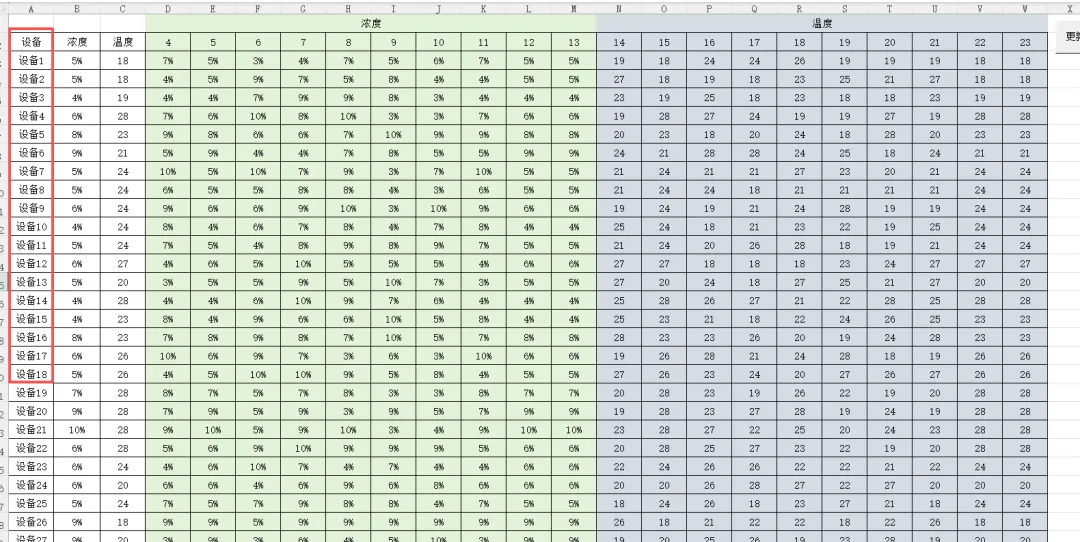

3、 基础信息：基础信息工作表记录当前统计大屏的设备信息（A列），可直接在A列修改设备的名称信息。

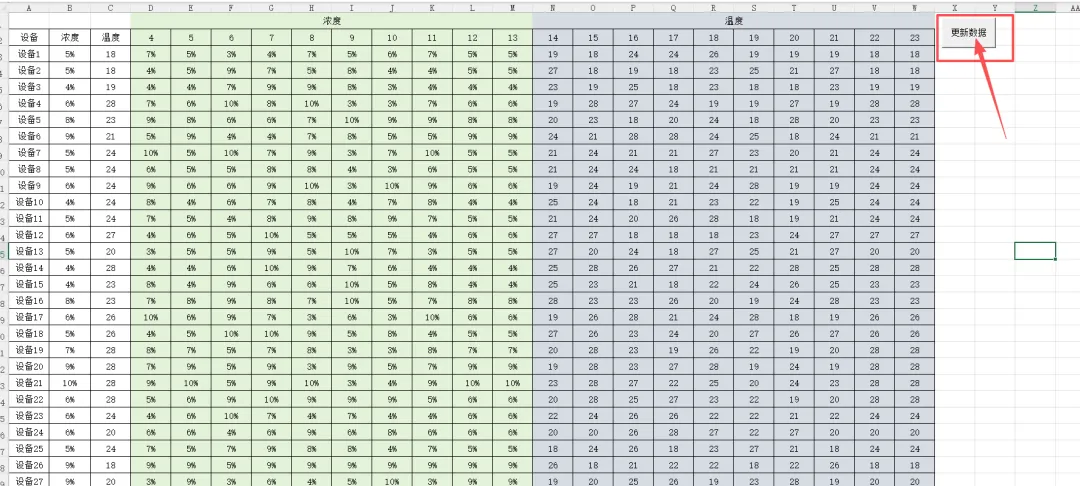

3.1 更新数据：在数据源录入数据后，在“基础信息”或可视化大屏页面左上角点击“更新数据”按钮后，看板会自动更新最新对应设备最新的浓度和温度信息。基础信息的B列至W列无需手动输入，点击按钮后会自动更新。

全屏显示：Excel工作表内同时按“Ctrl + Shift+F1”可进入全屏显示模式，按同样的方式可退出全屏显示。
