采用金属屋面作为接闪器,防雷短说明?(拉到文末可下载)

点击蓝字关注不迷路

本文由建筑电气与CAD整理首发，

版权归本公众号所有，

转载，请注明出处。

采用金属屋面作为接闪器，防雷短说明？（拉到文末可下载）

建筑电气与CAD（原创）

有问题，搜本号！

通常情况下，住宅、办公等等建筑的防雷接闪器，采用的是明敷接闪带。

但是也有一些建筑，屋面是金属材质，或者屋面局部是金属材质，那么，这时，通常，会采用金属屋面作为接闪器。

对于，这种情况的防雷，就要体现出金属屋面作为接闪器的一些说明要求。

关于这部分要求，详见《建筑物防雷设计规范》GB50057-2010第5.2.7条：

5．2．7除第一类防雷建筑物外，金属屋面的建筑物宜利用其屋面作为接闪器，并应符合下列规定：1 板间的连接应是持久的电气贯通，可采用铜锌合金焊、熔焊、卷边压接、缝接、螺钉或螺栓连接。2 金属板下面无易燃物品时，铅板的厚度不应小于2mm，不锈钢、热镀锌钢、钛和铜板的厚度不应小于0．5mm，铝板的厚度不应小于0．65mm，锌板的厚度不应小于0．7mm。3 金属板下面有易燃物品时，不锈钢、热镀锌钢和钛板的厚度不应小于4mm，铜板的厚度不应小于5mm，铝板的厚度不应小于7mm。4 金属板应无绝缘被覆层。注：薄的油漆保护层或1mm厚沥青层或0．5mm厚聚氯乙烯层均不应属于绝缘被覆层。

当图中，既有明敷接闪器，也有金属屋面作为接闪器的做法的。

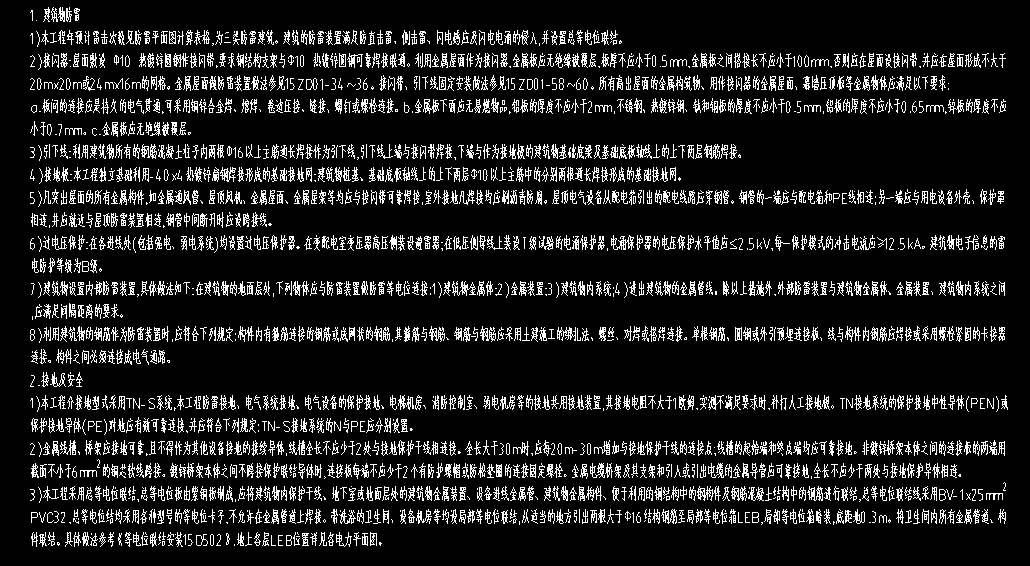

不想自己写的，可以直接参考如下表述。下图为某三类防雷建筑物的简要说明示例，仅作参考使用，实际工程中应根据建筑使用性质、屋面构造及相关规范要求进一步深化完善。
