SolidWorks与Abaqus关联插件
Abaqus是一款功能强大的有限元分析 (FEA) 软件，但其建模能力有限，建模功能使用起来不方便。SolidWorks是一款功能强大的三维计算机辅助设计软件。Abaqus与SolidWorks均是达索系统（Dassault Systemes ）的产品，可以使用官方插件将二者关联起来，实现一键将SolidWorks中的装配体好的装配体模型导入Abaqus中，笔者通过网络搜索、整合了一份该插件的安装教程，在这里分享给大家。
在开始安装前根据电脑操作系统类型下载32位或64位版本的插件（可后台私信或留言获取，本公众号仅分享合法、好用的资源，非盈利，无套路，无需关注什么公众号或下载软件）。
32位：Sw2AbqPlugin_V1.4_32.dll
1、将接口插件存入D盘，将文件夹命名为abaqusjiekou（其他名称也可以，但注意：必须是英文）。

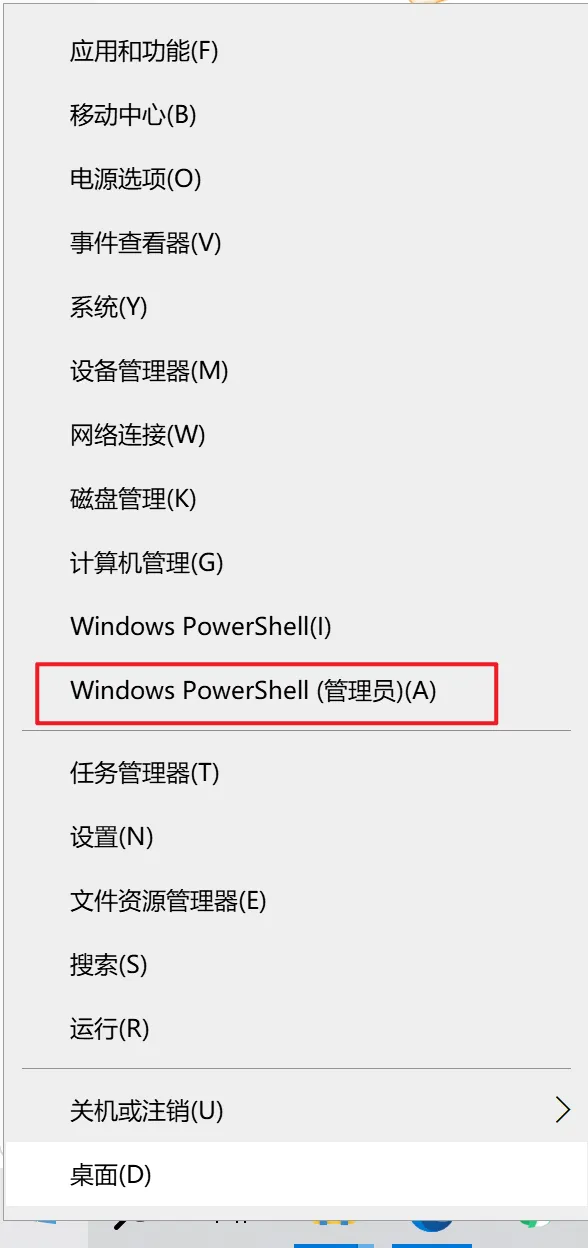

2、右击“开始”，选择“Windows Powershell(管理员)”，接着出现弹窗，点击“是”。

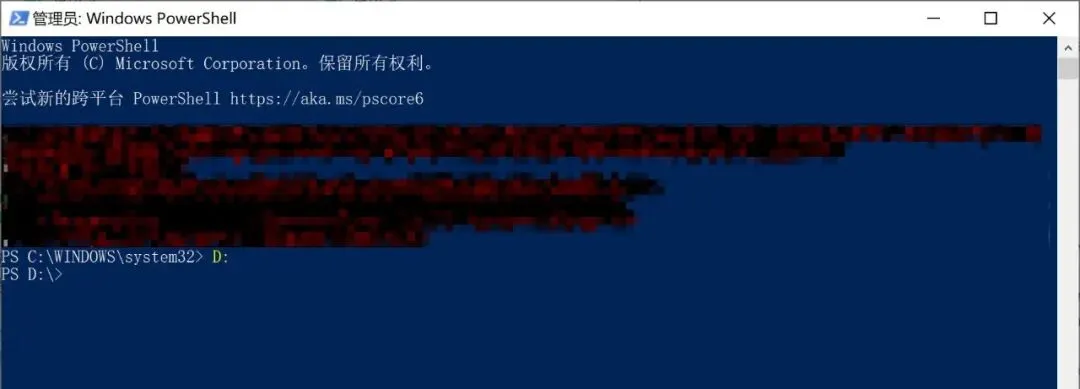

3、首先输入“D:”然后回车（注意：在英文状态下输入冒号”:”）。

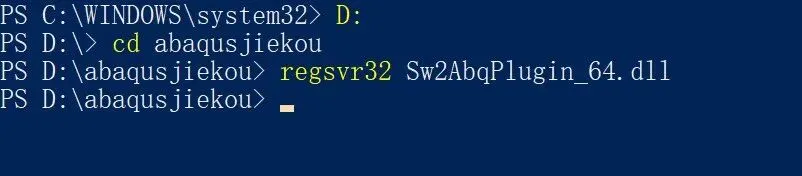

4、再输入“cd abaqusjiekou”然后回车。
5、最后输入“regsvr32 Sw2AbqPlugin_64.dll”然后回车，出现弹窗，点击“确定”。

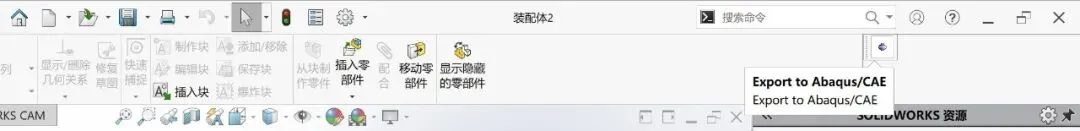

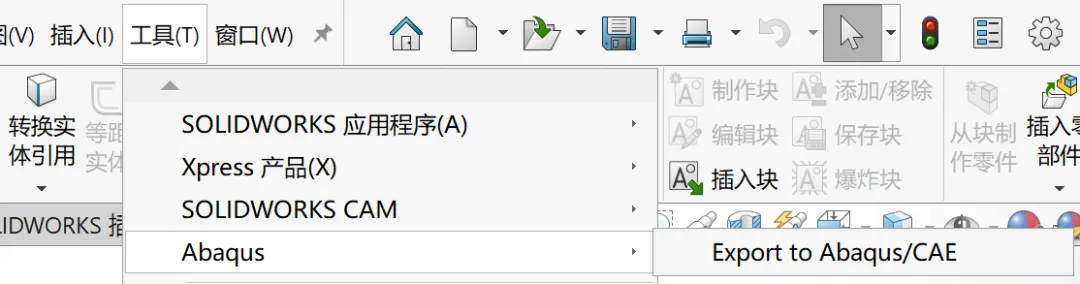

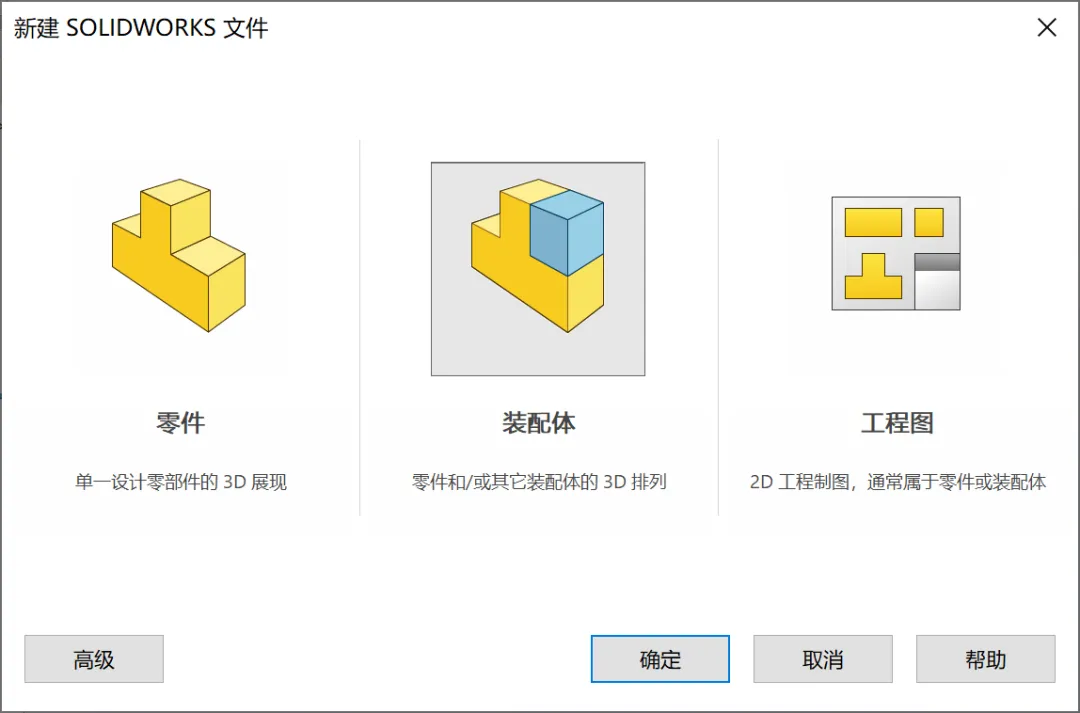

6、打开solidworks，文件–打开-Sw2AbqPlugin_64.dll（或直接拖入），提示插件安装成功，接着新建一个装配体文件，在工具栏出现Abaqus图标，可将其拖至任意位置（菜单栏“工具”中也会出现“Abaqus”选项）。

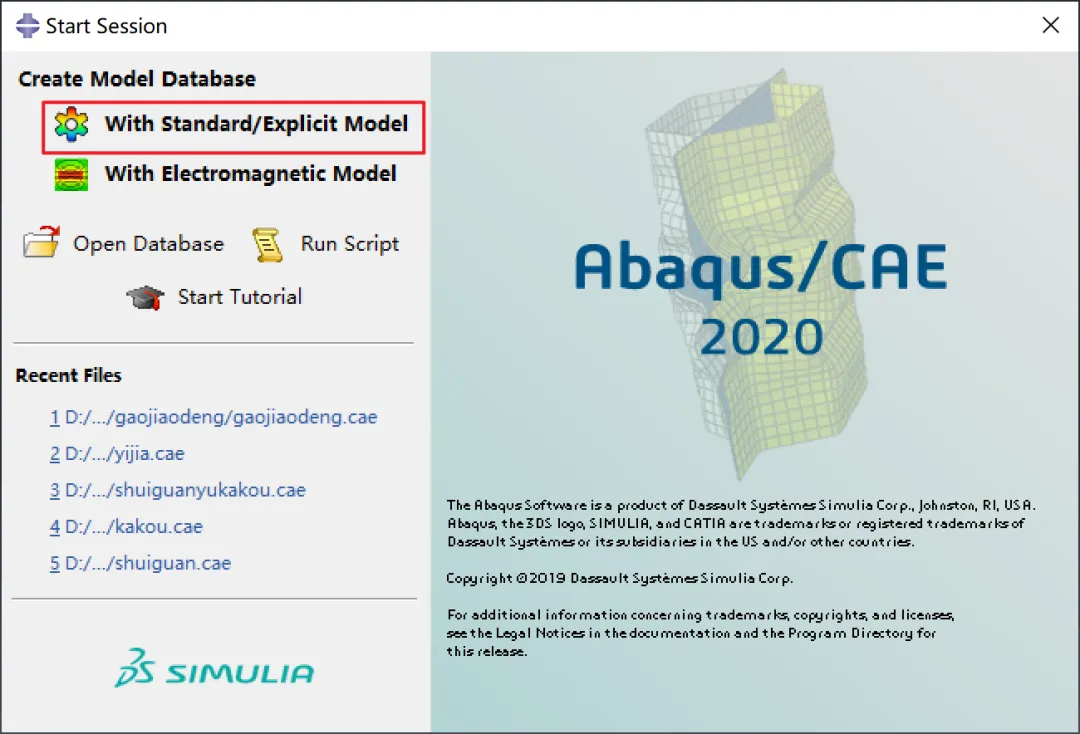

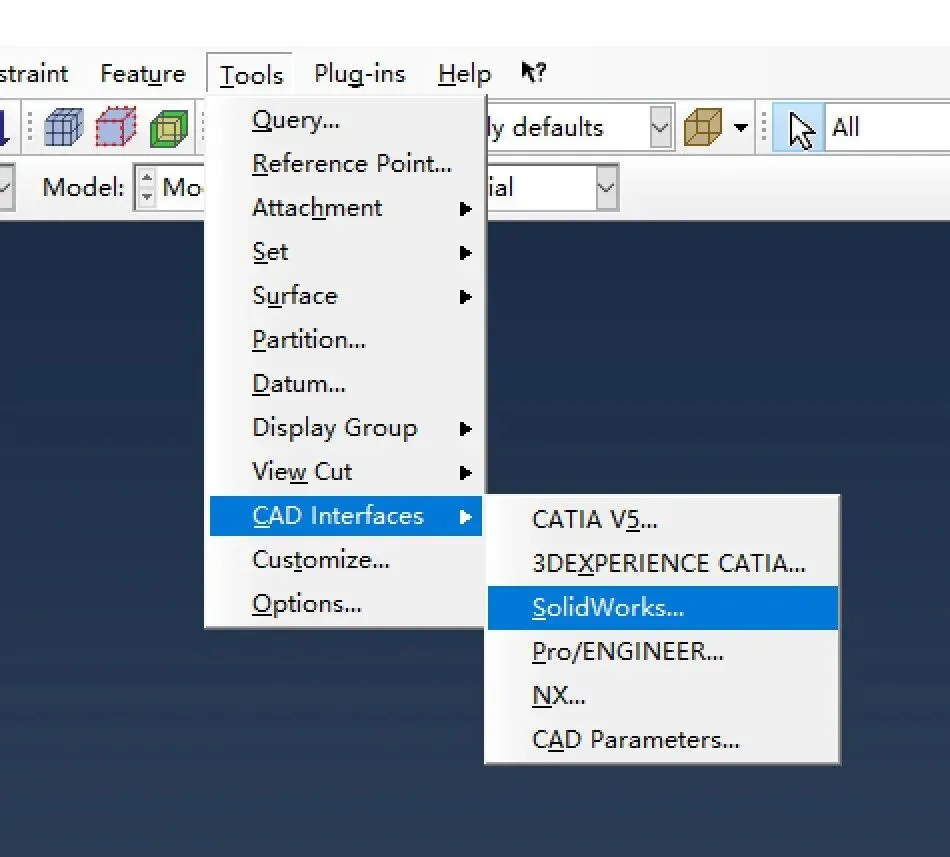

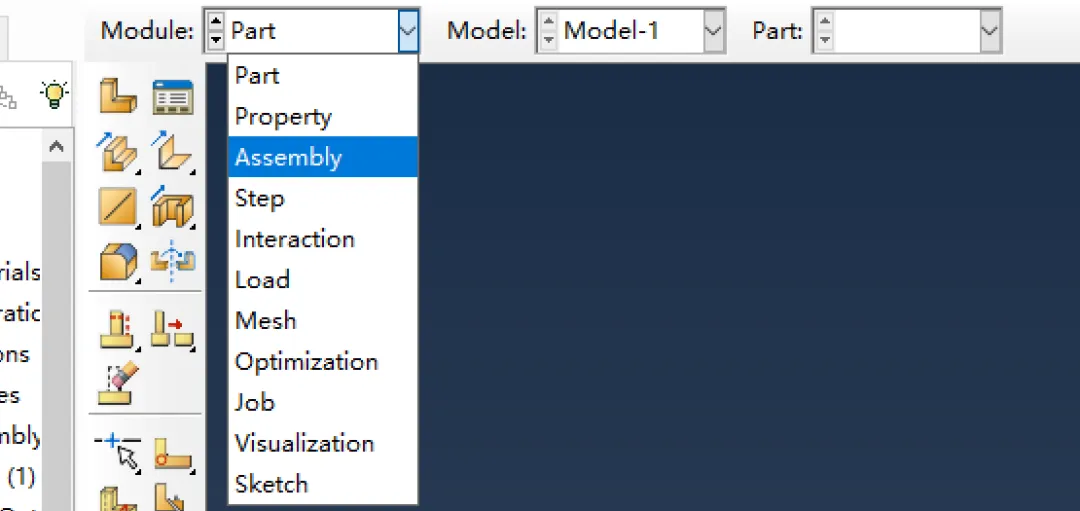

7、打开Abaqus新建一个文件，进入“Assembly”模块，点击菜单栏中的“Tools”，再点击“CAD Interfaces”中的“SolidWorks”，出现“SolidWoks”弹窗，保持默认状态，点击“Enable”，消息窗口出现“SolidWorks connection port:49180”，安装完成。
后续使用时只需在SolidWorks装配体中点击插件即可将模型同步至Abaqus“Assembly”模块中。
这是笔者公众号的第一篇推文，如有不妥之处可以私信或留言告知，一定努力改正。
