前言：GHS 线束设计平台是上海繁森科技自研的线束全流程数字化设计工具，帮助企业高效、规范、安全地完成线束设计交付。

在整车电气架构中，线束扮演着”神经网络”的角色，各类用电负载遍布全车。无论是灯光、油泵、散热风扇、空调压缩机、车窗电机，还是新能源高压回路，这些大功率设备均无法直接由开关或ECU驱动。作为强弱电隔离与负载通断控制的核心车规级元器件，车载继电器承担着全车大功率回路的安全开关重任。

选型不合理或参数不匹配，极易引发电器工作异常、线束发热烧蚀，甚至导致车辆自燃。传统依赖工程师经验、手工查阅手册及线下人工校核的模式，已难以满足当前线束项目快速交付与批量标准化生产的需求。

因此，理清车载继电器的功能要点，建立标准化数据库，并利用智能化线束设计工具辅助选型，已成为线束企业提质增效、降低售后风险的关键抓手。

PART 01 车载继电器基础概述

一、定义与核心作用

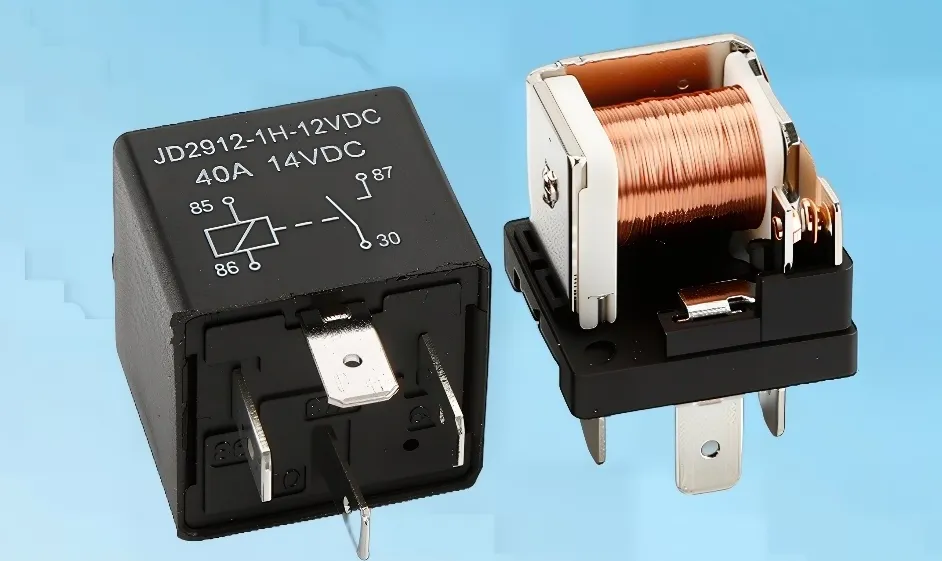

车载继电器是专为车辆严苛工况设计的车规级电磁开关，广泛适配于12V燃油车、24V商用车及新能源高低压全系车型。其核心原理是”小电流控制大电流、弱电控制强电”——通过线圈通电产生磁场吸合触点，从而实现大功率回路的自动通断。

其核心价值主要体现在以下三点：

1. 保护控制端：有效隔离大电流，防止其进入车身开关与ECU，避免控制元件损坏。
2. 物理隔离与抗干扰：实现强弱电回路的物理隔离；配合续流二极管等元件，有效抑制反向电动势对电路的影响。
3. 集中管控与冗余：集中管理全车大功率负载回路，显著提升整车电气系统的安全冗余。

简而言之，继电器就是全车电气系统控制端的”安全守门员”与”电路调度员”。

1. 典型应用场景

车载继电器覆盖整车关键电气支路，主要应用于以下场景：

• 灯光系统：远近光灯、雾灯、日间行车灯回路控制，防止开关烧蚀
• 动力供油：燃油泵继电器、启动继电器，保障车辆可靠点火启动
• 热管理：冷却风扇、电子水泵、空调压缩机的高频启停控制
• 车身舒适：雨刮、车窗、座椅加热、除霜等电机类负载回路
• 新能源高压：高压主继电器、预充继电器，保障高压上电、下电的安全逻辑

三、线束设计中的标准匹配流程

在线束正向开发中，继电器作为回路控制核心，需与用电负载、导线线径、连接端子及护套接插件完成一体化匹配。标准流程如下：

02 线束行业传统选型痛点与风险**

目前，许多线束工厂仍采用传统人工模式进行继电器选型，主要存在以下四大痛点：

1. 标准缺失：过度依赖老师傅经验，新人无从下手，项目间标准不统一
2. 查阅低效：依赖纸质手册与零散PDF，参数易看错、看漏
3. 计算繁琐：Excel手工计算压降、温升与载流，工作量大且易出错
4. 迭代滞后：选型反复迭代时，改一次图纸需重新校核，严重拖慢项目交付周期

潜在风险：继电器容量选型偏小，在车辆正常负载波动下，极易导致继电器触点烧蚀、粘死、频繁损坏、电器失灵，甚至引发车辆自燃。

03 建立标准化继电器物料数据库**

从源头减少错误最有效的办法，是将继电器全面纳入数据库统一管理。依托GHS线束

设计平台，可一站式搭建完整的继电器元件库：

• 全字段入库：品牌、料号、型号、线圈电压、触点电流、内阻、引脚定义、外形尺寸、防护等级、耐温范围等全部标准化录入
• 资料云端化：实物图、规格书、检测报告一键上传，随时可查、可追溯
• 全生命周期管控：实行草稿、审核、发布、停用分级管理，自动淘汰老旧型号
• 全员共享：所有工程师调用同一套标准数据，彻底杜绝经验偏差与选型混乱

建好标准化库后，继电器选型不再”凭感觉”，而是完全依靠标准参数，设计质量将得到质的飞跃。

PART 04 智能辅助校核，规避设计隐患

线束设计系统内置DRC 校核引擎（设计规则检查），将行业标准转化为数字化规则，自动校核不匹配风险，杜绝错配漏配。辅助工程师在设计阶段即消除隐患。

结语

随着汽车电气化与智能化的快速升级，整车电气回路日益复杂，继电器用量激增，安全要求愈发严苛。线束企业若想实现提质、降本并减少售后风险，必须告别传统人工经验选型，转向”标准化数据库 + 智能化工具”的协同设计模式。

依托GHS线束设计平台，建好继电器数据库，既能提升设计效率、统一企业标准，又能从源头守住整车电气安全底线，助力线束行业实现高质量的数字化升级。
